NAUDOJIMO INSTRUKCIJA KODEC70BZ ELECTROLUX

Naudojimo instrukcija Orkaitė

LT 45

Elektrošoka risks. Lampa var būt karsta.

Dėkojame, kad įsigijote „Electrolux“ prietaisą. Išsirinkote gamini, kuriame atsispindi šios srities profesionalų per dešimtmečius sukaupta patirtis ir naujovės. Pažangus ir stilingas prietaisas sukurtas specialiai jums. Kad ir ką gamintumėte, kiekvieną kartą būsite tikri dėl nepriekaištingo rezultato.

Sveiki atvykę i „Electrolux“ pasauli.

Apsilankykite mūsų interneto svetainėje.

Čia rasite naudojimo patarimų, brošiūrų, informacijos apie trikčių šalinimą, aptarnavimą ir remonta:

www.electrolux.com/support

Užregistruokite savo gaminį ir naudokitės papildomomis paslaugomis:

www.registerelectrolux.com

Jūsų prietaisui skirtų priedų, nusidėvinčių ir originalių atsarginių dalių ieškokite čia:

www.electrolux.com/shop

KLIENTŲ APTARNAVIMAS IR TECHNINĖ PRIEŽIŪRA

Visada naudokite originalias atsargines dalis.

Kreipdamiesi i igaliotaji aptarnavimo centra jsitikinkite, kad galite nurodyti šią informaciją: prietaiso modelis, PNC, serijos numeris.

Šią informaciją galima rasti techninių duomenų plokštėje.

⚠️ lspėjimo / perspėjimo ir saugos informacija

① Bendroji informacija ir patarimai

Aplinkosaugos informacija

Galimi pakeitimai.

TURINYS

1. SAUGOS INFORMACIJA....46
2. SAUGOS INSTRUKCIJOS....47
3. IRENGIMAS....50
4. GAMINIO APRAŠYMAS....51
5. VALDYMO SKYDELIS....51
6. PRIEŠ NAUDODAMI PIRMAKART....52
7. KASDIENIS NAUDOJIMAS....53
8. LAIKRODŽIO FUNKCIJOS....54
9. PRIEDU NAUDOJIMAS....56
10. PAPILDOMOS FUNKCIJOS....57
11. PATARIMAL....58
12. PRIEŽIŪRA IR VALYMAS....60
13. TRIKČIŲ ŠALINIMAS....64
14. ENERGIJOS EFEKTYVUMAS....65
15. APLINKOS APSAUGA....66

1. ⚠SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žala, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

• Vyresni nei 8 metų vaikai ir asmenys, turintys fizinių, jutiminių arba protinių sutrikimų, arba asmenys, kuriems trūksta patirties ar žinių, šį prietaisą gali naudoti tik prižiūrimi kitų arba gavę nurodymus, kaip saugiai naudotis prietaisu, jei jie supranta su prietaiso naudojimu susijusius pavojus. Mažesnių nei 8 metų vaikų ir asmenų, turinčių labai sunkią ir sudėtingą negalią, negalima be priežiūros leisti būti šalia prietaiso.
- Būtina visą laiką prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su šiuo buitiniu prietaisu.
- Visas pakuotės medžiagas saugokite nuo vaikų ir tinkamai pašalinkite.
• DÈMESIO! Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Neleiskite vaikams ir naminiams gyvūnams būti šalia prietaiso jam veikiant arba vėstant.
- Jeigu prietaise yra apsaugos nuo vaikų įtaisas, jį reikia suaktyvinti.
- Vaikai be priežiūros negali atlikti prietaiso valymo ir naudotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

• Šis prietaisas yra skirtas tik maistui gaminti.
  • Tai buitinis prietaisas, skirtas naudoti patalpose, vienam šeimos ūkiui.
• Šį prietaisą galima naudoti biuruose, viešbučių kambariuose, nakvynės ar svečių namuose ir kitoje

panašioje aplinkoje, kur prietaiso naudojimo intensyvumas neviršija įprasto buitinio naudojimo.

• Šį prietaisą įrengti ir pakeisti jo laidą privalo tik kvalifikuotas specialistas.
  • Nenaudokite prietaiso, prieš jo jrengimą balduose.
• Prieš vykdydami techninės priežiūros darbus, atjunkite prietaisą nuo maitinimo.
• Jei būtų pažeistas maitinimo laidas, jį gali pakeisti tik gamintojas, jo įgaliotasis techninės priežiūros centras arba panašios kvalifikacijos asmenys– antraip gali kilti elektros pavojus.
  • DĖMESIO: Pasirūpinkite, kad prieš keičiant lemputę prietaisas būtų išjungtas, kitaip galimas elektros smūgis.
  • DĖMESIO: Prietaisas ir jo pasiekiamos dalys naudojimo metu įkaista. Būkite atsargūs ir nelieskite kaitinimo elementų ar prietaiso ertmės paviršių.
• Pagalbinius reikmenis arba indus iš orkaitės traukite ir į ją dékite mūvėdami karščiui atsparias pirštines.

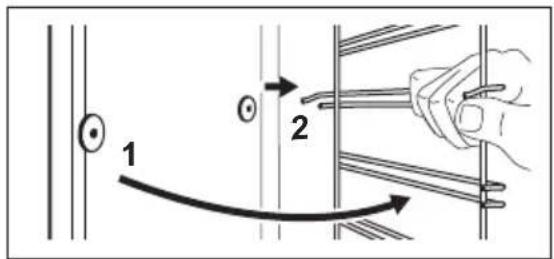

• Jei norite išimti padėklų laikiklius, pirmiausia iš šoninių sienelių ištraukite laikiklio priekį, o po to galą. Padėklų laikiklius atgal sudėkite priešinga tvarka.
  • Nenaudokite garintuvo prietaisui valyti.
• Durelių stiklo nevalykite šiurkščiu šveičiamuoju valikliu ar aštriomis metalinėmis grandyklėmis, nes galite subraižyti paviršių ir dėl to stiklas gali sudužti.

2. SAUGOS INSTRUKCIJOS

2.1 Irengimas

JSPÉJIMAS!

Ši prietaisą jrengti privalo tik kvalifikuotas asmuo.

• Nuimkite visas pakavimo medžiagas.
• Nejrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateiktomis įrengimo instrukcijomis.
• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada

mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.

• Netraukite šio prietaiso už rankenos.
• [renkite prietaisą saugioje ir tinkamoje vietoje, atitinkančioje jrengimo reikalavimus.
• Būtina paisyti minimalių atstumu iki kitų prietaisų ir spintelių.
• Prieš montuodami prietaisą patikrinkite, ar prietaiso dureles galima laisvai atidaryti.
• Prietaise jrengta elektrinė aušinimo sistema. Ji turi būti prijungta prie elektros maitinimo šaltinio.

Minimalus spintelès aukštis (po darbastaliu)	580 (600) mm
Spintelès plotis 560 mm
Spintelès gylis 550 (550) mm
Prietaiso priekinès dalies aukštis	589 mm
Prietaiso galinès dalies aukštis	570 mm
Prietaiso priekinès dalies plotis	594 mm
Prietaiso galinès dalies plo-tis	558 mm
Prietaiso gylis 561 mm
Prietaiso jmontavimo gylis 540 mm
Gylis su atidarytomis dure-lémis	1007 mm
Minimalus ventiliacijos ang-os dydis. Anga prietaiso nugarèlès apačioje	560x20 mm
Pagrindinio maitinimo ka-belio ilgis. Kabelis yra prietaiso nugarèlès dešiniaja-me kampe	1100 mm
Montavimo varžtai 4x25 mm

2.2 Elektros prijungimas

JSPÈJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus privalo atlikti kvalifikuotas elektrikas.
• Prietaisą privaloma jžeminti.
• [sitikinkite, kad parametrai techninių duomenų plokštelėje atitinka maitinimo tinklo elektros vardinius duomenis.
• Visada naudokite tinkamai jrengtą jžemintą sauguji elektros lizdą.
• Nenaudokite daugiakanalių adapterių ir ilginamųjų laidų.
• Būkite atsargūs, kad nesugadintumēte elektros kištuko ir maitinimo laido. Jei reikėtų pakeisti maitinimo laidą, tai turi padaryti mūsų įgaliotasis techninės priežiūros centras.
• Saugokite, kad maitinimo laidai neliestų ir nebūtų arti prietaiso durelių arba nišos po

prietaisu, ypač kai jis veikia arba durelės yra karštos.

• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.
• Elektros kištuką i tinklo lizda junkite tik tuomet, kai visiškai pabaigsite jrengimą. lsitikinkite, kad jrengus prietaisą, elektros laido kištuką būtu lengva pasiekti.
• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.
• Norėdami išjungti prietaisą, netraukite už maitinimo laido. Visada traukite paėmę už elektros kištuko.
• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.
• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.
• Prietaisas tiekiamas su pagrindiniu maitinimo laidu ir kištuku.

Tinkami montuoti ar keisti kabeliai Europo- je:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kabelio skerspjūvis turi atitikti bendrajj prietaiso vardinėje lentelėje nurodytą galią. Taip pat atitinkamą informaciją rasite lentelėje:

Bendroji galia (W) Laido skerspjūvis (mm²)

iki 1380 3x0.75

iki 2300 3x1

iki 3680 3x1.5

lžeminimo laidas (žalias / geltonas) turi būti 2 cm ilgesnis nei mėlynas fazės ir rudas neutralusis laidai.

2.3 Naudojimas

JSPÈJIMAS!

Sužalojimo, nudegimų ir elektros smūgio arba sprogimo pavojus.

• Nebandykite pakeisti šio prietaiso techninių savybių.
• Pasirūpinkite, kad ventiliacinės angos nebūtų užblokuotos.
• Nepalikite jjungto prietaiso be priežiūros.
• Po kiekvieno naudojimo prietaisą išvalykite.
• Atidarydami veikiančio prietaiso dureles būkite atsargūs. Iš vidaus gali išsiveržti jkaitintas oras.
• Nelieskite prietaiso drėgnomis rankomis arba jei prietaisas liečiasi su vandeniu.
  • Nespauskite atidarytu dureliu.
• Nenaudokite prietaiso, kaip darbinio paviršiaus ar daiktams laikyti.
• Atsargiai atidarykite prietaiso dureles. Naudojant maisto produktus su alkoholiu, gali susidaryti alkoholio ir oro mišinys.
• Atidarydami dureles pasirūpinkite, kad šalimais nebūtų kibirkščių ar atviros ugnies šaltinių.
• Šalia prietaiso, į prietaisą arba ant jo nedėkite degių medžiagų arba degiomis medžiagomis sudrėkintų daiktų.

JSPĖJIMAS!

Pavojus sugadinti prietaisą.

- Emalės apsauga nuo pažeidimų ir išblukimo:

• Nedėkite orkaitėms skirtų indu ar kitų objektų tiesiai ant prietaiso dugno.
• Nedèkite aliuminio folijos tiesiai ant prietaiso ertmès dugno;
  – Nepilkite vandens tiesiai [jkaitusi] prietaisa.
  – Nelaikykite prietaise paruoštu dręgnų patiekalų ir maisto produktų.
  – Būkite atsargūs montuodami arba išimdami prietaiso priedus.

- Emalio ar nerūdijančiojo plieno išblukimas neturi poveikio prietaiso veikimui.

- Drègniems pyragams kepti naudokite gilų kepimo indą. Vaisių sultys palieka dèmes, kurias sudėtinga pašalinti.

- Maistą visuomet gaminkite użdarę prietaiso dureles.

- Jeigu prietaisas jrengtas už baldo plokštės (pvz., durelių), pasirūpinkite, kad prietaisui veikiant durelės visada būtų atidarytos. Už durelių gali kauptis karštis ir drėgmė, kurie gali pakenkti prietaisui, baldams ar grindims. Neuždarykite durelių, kol po naudojimo prietaisas visiškai neatauš.

2.4 Priežiūra ir valymas

ISPÈJIMAS!

Sužalojimo, gaisro arba prietaiso sugadinimo pavojus.

• Prieš atlikdami priežiūros darbus, išjunkite prietaisą ir ištraukite maitinimo laido kištuką iš elektros tinklo lizdo.
• Patikrinkite, ar prietaisas atvėsęs. Gali sutrūkti stiklo plokštės.
• Nedelsdami pakeiskite durelių stiklo plokštes, jeigu jos pažeistos. Kreipkitės į igaliotajį techninės priežiūros centra.
• Būkite atsargūs, kai išimate prietaiso dureles. Durelės yra sunkios!
• Reguliariai valykite prietaisą, kad apsaugotumėte paviršių nuo nusidėvėjimo.
• Valykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite šveičiamujų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.
• Jeigu naudojate orkaitės purškiklj, laikykitės ant pakuotės pateiktų saugumo nurodymų.

2.5 Vidinis apšvietimas

ISPÈJIMAS!

Pavojus gauti elektros smūgį.

- Šio gaminio viduje esanti (-čios) lemputė (-ės) ir atskirai parduodamos atsarginės lemputės: Šios lemputės turi atlaikyti ekstremalias fizines sąlygas buitiniuose prietaisuose, pavyzdžiui, temperatūrą, vibraciją, drėgme, arba yra skirtos informuoti apie prietaiso veikimo būseną. Jos nėra skirtos naudoti kitoms paskirtims ir netinka patalpoms apšviesti.

- Šiame gaminyje yra šviesos šaltinis, kurio energijos vartojimo efektyvumo klasė G.

- Naudokite tik tu pačių techninių duomenų lemputes.

2.6 Paslauga

• Dél prietaiso remonto kreipkitės į įgaliotajį techninės priežiūros centra.
  • Naudokite tik originalias dalis.

2.7 Išmetimas

JSPĖJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai utilizuoti prietaisą, susisiekite su atitinkama savivaldybės jstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite ji.
• Nuimkite durelių skląstį, kad vaikai, ar naminiai gyvūnai nejstrigtų prietaiso viduje.

3. IRENGIMAS

JSPÈJIMAS!

Žr. saugos skyrius.

3.1 Irengimas balduose

(*mm)

(*mm)

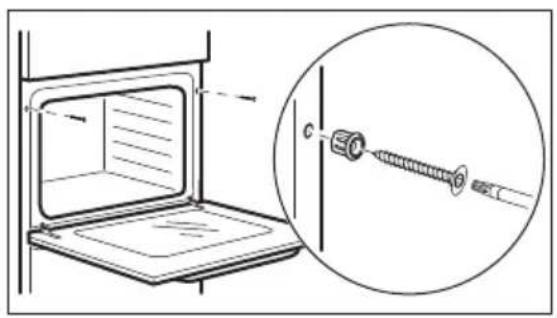

3.2 Prietaiso pritvirtinimas prie baldo

Virtuvės reikmenims, pyragų formoms, prikaistuviams.

- Kepimo skarda

Pyragams ir sausainiams kepti.

1 Valdymo skydelis
2 Maitinimo lemputė / simbolis
3 Kaitinimo funkciju nustatymo rankenėlė
4 Valdymo skydelis
5 Valdymo rankenėlė (temperatūra)
6 Temperatūros indikatorius / simbolis
7 Aušinimo ventiliacijos angos
8 Šildymo elementas
9 Lemputè
10 Ventiliatorius
11 Lentynos atrama, išimama
12 [duba vandeniui - Indas valymui vandeniu
13 Lentynos padėtys

• Grilio / kepinimo prikaistuvis

Kepti ir skrudinti arba riebalams surinkti.

• Teleskopiniai bégeliai

Dėl teleskopinių bėgelių lengvai įdėsite ir ištrauksite lentynėles.

5. VALDYMO SKYDELIS

5.1 Istumiamos rankenėlės

Norėdami naudoti prietaisą, paspauskite rankenėlę. Rankenėlė iššoka.

5.2 Jutiklio laukai / mygtukai

-	Laikui nustatyti.
➊	Laikrodžio funkcijai nustatyti.
+	Laikui nustatyti.

5.3 Valdymo skydelis

A. Laikrodžio funkcijos
B. Laikmatis

6. PRIEŠ NAUDODAMI PIRMAKART

JSPÈJIMAS!

Žr. saugos skyrius.

6.1 Prieš naudojant pirmą kartą

išankstinio įkaitinimo metu iš orkaitės gali sklisti kvapas ir dūmai. Pasirūpinkite, kad patalpa būtų vėdinama.

1-as veiksmas 2-as veiksmas

3-as veiksmas

Laikrodžio nustatymas lšvalykite orkaitę įkaitinkite tuščią orkaitę

1. , -paspauskite, kad nustatytumėte laiką. Maždaug po 5 sek. indikatorius nestos mirkčiojęs ir ekrane matysite laiką.

2. Išimkite iš orkaitės visus priedus ir išimamas lentynų atramas.

3. Orkaitę ir jos priedus valykite tik mikropluošto šluoste, suvilgyta šilto vandens ir švelnaus ploviklio tirpale.

4. Nustatykite didžiausią funkcijos temperatūrą: □ Laikas: 1 val.

5. Nustatykite didžiausią funkcijos temperatūrą: Laikas: 15 min
6. Nustatykite didžiausią funkcijos temperatūrą: Laikas: 15 min

Išjunkite orkaitę ir palaukite, kol atvės. Idėkite priedus ir išimamas lentynų atramas į orkaitę.

7. KASDIENIS NAUDOJIMAS

JSPÈJIMAS!

Žr. saugos skyrius.

7.1 Kaip nustatyti: Kaitinimo funkcija

1-as veiks-mas Nustatykite kaitinimo funkciju valdymo rankenėlę, kad galėtumėte pasirinkti kaitinimo funkcija.

2-as veiks-mas Valdymo rankenèle pasirinkite tempe-ratūrą.

3-as veiks-mas Kai baigiate gaminti, pasukite rankenė-les i išjungimo padėti, kad išjungtumėte orkaitę.

7.2 Funkcijos nustatymas: Karšto oro srautas PLIUS

JSPÈJIMAS!

Galite nusideginti arba sugadinti prietaisą.

1-as veiks- Patikrinkite, ar orkaitė atvėsusi. mas

2-as veiks-mas Pripildykite orkaitės vidaus įdubą vande-niu iš čiaupo.

Maksimali įdubos talpa – 250 ml. Nepildykite orkaitės vidaus įdubos, kai gaminate maistą arba kai orkaitė yra įkaitusi.

3-as veiks-mas Nustatykite funkcija:

4-as veiks- Temperatūros valdymo rankenėle nustatykite temperatūrą. mas

5-as veiks- lš anksto pakaitinkite tuščią orkaitę 10 min., kad padidėtų drėgmė. mas.

6-as veiks- mas ldėkite maistą i orkaitę. Žr. skyrių „Patarimai“.

Neatidarykite orkaitės durelių gamindami.

7-as veiks- pasukite kaitinimo funkciju rankenėlę i išjungimo padėtį, kad išjungtumėte orkaitę. mas

8-as veiks- Kai funkcija baigiasi, atsargiai atidarykite dureles. Išsiveržusi drėgme gali sukelti nudegimus. mas

9-as veiks- Patikrinkite, ar orkaitė atvėsusi. Pašalinkite likusį vandenį iš orkaitės vidaus įdubos. mas

7.3 Kaitinimo funkcijos

Kaitinimo funkcija	Paskirtis
0Padėtis „Išjungta“	Orkaitė išjungta.
Apšvietimas	ljungti lemputę.
Karšto oro srautas PLIUS / Valymas vandeniu	Skirta padidinti drėgmę gaminant maistą. Išgauti tinkamą spalvą ir traškią plutelę. Skirta pašildomiems patiekalams su-teikti sultingumo.Žr. skyrių „Valymas ir priežiūra“, kur rasite daugiau informacijos apie „Aqua Clean“.
Konvekcinis kepi-mas	Skirta vienu metu kepti ir džio-vinti dviejuose lygiuose.Nustatykite 20–40 °C mažesnę temperatūrą nei Apatinis + viršu-tinis kaitinimas atveju.
Drėgnas konvek.kepimas	Ši funkcija ruošiant maistą pa-deda taupyti energiją. Naudo-jantis šia funkcija temperatūra orkaitėje gali skirtis nuo nustaty-tos. Kaitinimo galią galima su-mažinti. Daugiau informacijos rasite skyriuje „Kasdienis nau-dojimas“, Pastabos apie: Drėg-nas konvek. kepimas.
Apatinis kaitinimas	Kepti pyragus traškiu pagrindu ir konservuoti maistą.

Kaitinimo funkcija	Paskirtis
Karšto oro srautas	Skrudinti arba kepti ir skrudinti maistą, kai keliose lentynos padėtyse reikalinga tolygi temperatūra, o kvapai turi nesimaišyti.
Turbo grilis	Skirta didesniems mėsos arba paukštienos su kaulais gaba-lams kepinti viename lygyje.Tinka apkepams ir skrudinti.
Apatinis + viršutinis kaitinimas	Kepti ir skrudinti maistą vienoje lentynos padėtyje.
Spartusis grilis	Dideliems smulkių maisto gaba-lėlių kiekiams ir duonos skrebu-čiams kepti grilyje.

7.4 Pastabos: Drègnas konvek. kepimas

Ši funkcija naudojama vertinant energijos sąnaudų efektyvumo klasę ir atitikimą ekologiniams reikalavimams, kaip numato ES 65/2014 ir ES 66/2014 direktyvos. Patikros pagal:

IEC/EN 60350-1

Gaminant maistą orkaitės durelės turi būti uždarytos, kad funkcija nebūtų nutraukta ir veiktų efektyviausiai.

Nurodymus dėl maisto gaminimo rasite skyriuje „Patarimai“, Drėgnas konvek. kepimas. Dėl energijos taupymo rekomendacijų žr. skyrių „Energijos efektyvumas“, „Energijos taupymas“.

8. LAIKRODŽIO FUNKCIJOS

8.1 Laikrodžio funkcijos

Laikrodžio funkcija Naudojimo sritis

Paros laikas

Paros laikui nustatyti, pakeisti arba patikrinti.

Laikrodžio funkcija Naudojimo sritis
|→| Trukmė	Orkaitės veikimo trukmei nustatyti.
Laikmatis	Nustatoma atgalinė laiko atskaita. Ši funkcija neturi įtakos orkaitės veiki-mui. Galite nustatyti bet kada šią funkciją, net jei orkaitė yra išjungta.

8.2 Kaip nustatyti Laikrodžio funkcijos

Kaip nustatyti Paros laikas

- mirksi, kai prijungiate orkaitę prie elektros maitinimo, kai išsijungia maitinimas arba kai nenustatytas laikmatis.

+,- paspauskite, kad nustatytumėte laiką. Maždaug po 5 sek. indikatorius nestos mirksėjęs ir ekrane matysite laiką.

Kaip pakeisti: Paros laikas

1-as veiksmas ⏻ – spauskite pakartotinai paros laikui pakeisti. ⏻ pradės mirksėti.

2-as veiks- mas +, - paspauskite, kad nustatytumėte laiką. Maždaug po 5 sek. indikatorius nestos mirksėjęs ir ekrane matysite laiką.

Kaip nustatyti Trukmė

1-as veiks- Nustatykite orkaitės funkciją ir temperatūrą. mas

2-as veiks- mas ⚙️ – spauskite pakartotinai. |→| – pradès mirksèti.

3-ias veiksmas +, -paspauskite, kad nustatytumėte trukmę. Valdymo skydelyje matysite: |→|

|→| – mirksi, kai baigiasi nustatytas laikas. Pasigirsta signalas ir orkaitė išsijungia.

4-as veiks- Norėdami išjungti garso signalą, paspauskite bet kuri mygtuką. mas

5-as veiks- Pasukite rankenėles į išjungimo padėtis. mas

Kaip nustatyti Laikmatis

1-as veiks- mas ⚠️ – spauskite pakartotinai. ♘ pradės mirksėti.

2-as veiks- mas +, — paspauskite, kad nustatytumėte laiką. Funkcija jsijungs automatiškai po 5 sekundžių. Pasibaigus nustatytam laikui, pasigirs signalas.

Kaip nustatyti Laikmatis

3-ias veiksmas	Norėdami išjungti garso signalą, paspauskite bet kurį mygtuką.
4-as veiks-mas	Pasukite rankenėles į išjungimo padėtis.

Kaip atšaukti: Laikrodžio funkcijos

1-as veiks-mas	- pakartotinai spauskite, kol pradės mirksėti laikrodžio funkcijos simbolis.
2-as veiks-mas	Paspauskite ir palaikykite nuspaudę .Laikrodžio funkcija išsijungs po kelių sekundžių.

9. PRIEDŲ NAUDOJIMAS

JSPÈJIMAS!

Žr. saugos skyrius.

9.1 Priedų naudojimas

Mažas įdubimas viršuje padidina saugumą. ĩlinkiai taip pat apsaugo nuo apvirtimo.

Grotelés:

Istumkite groteles tarp lentynos laikiklių ir įsitikinkite, kad kojelės yra nukreiptos žemyn.

Aukštas lentynos kraštelis neleis prikaistuviiui nuo jos nuslysti.

Istumkite padėklą tarp lentynos laikiklių ir ant jų uždėtos vielinės lentynėlės.

9.2 Ištraukiamuju bėgelių naudojimas

Ištraukiamuosius bėgelius galite dėti bet kuriame lygyje. Žiūrėkite, kad abu ištraukiamieji bėgeliai būtų tame pačiame lygyje.

Netepkite ištraukiamų bėgelių jokiu tepalu.

Prieš uždarydami orkaitės dureles, būtinai iki galo atgal į orkaitę įstumkite ištraukiamus bėgelius.

1-as veiks- mas

Sumontuokite ištraukiamus bėgelius ant lentynos atramų.

2-as veiks- mas

Isitikinkite, kad ištraukiamų bėgelių ga- liukas (A) nukreiptas aukštyn.

Kai prietaisas veikia, aušinimo ventiliatorius jsijungia automatiškai, kad prietaiso paviršiai išliktų vėsūs. Jei prietaisą išjungsite, aušinimo ventiliatorius veiks toliau, kol prietaisas neatvės.

10.2 Apsauginis termostatas

Netinkamai naudojant orkaitę arba sugedus jo sudedamosioms dalims, ji gali pavojingai perkaisti. Norint to išvengti, orkaitėje įrengtas apsauginis termostatas, kuris nutraukia elektros tiekimą. Sumažėjus temperatūrai, orkaitė vėl įsijungia automatiškai.

11. PATARIMAI

Žr. saugos skyrius.

11.1 Gaminimo rekomendacijos

Orkaitėje yra keturios lentynų padėtys.

Lentynų padėtys skaičiuojamos nuo orkaitės dugno.

Ši orkaitė geba kepti ir skrudinti kitaip, nei įprastos orkaitės.

Pyragų kepimas

Orkaitės dureles galite atidaryti tik praėjus 3/4 nustatyto maisto gaminimo laiko.

Jeigu vienu metu naudojate du kepimo padėklus, tarp jų palikite vieną tuščią lygį.

Mėsos ir žuvies ruošimas

Labai riebų maistą gaminkite naudodami gilų indą, kad neištekėtų riebalai ir neišteptų orkaitės visam laikui.

Prieš pjaudami mėsą palikite pastovėti maždaug 15 minučių, kad neištrykštų skysčiai.

Kad kepinant orkaitėje nesusidarytų daug dūmų, į gilųjį indą įpilkite truputį vandens. Kad dūmai nesikauptų papildykite vandens iš karto, kai tik jis išgaruoja.

Gaminimo trukmė

Kepimo trukmė priklauso nuo maisto tipo, konsistencijos ir kiekio.

Iš pradžių, kai gaminate, stebėkite rezultatus. Atraskite geriausiai Jūsų receptus ir kitus virtuvės poreikius atitinkančias prietaiso nuostatas (karštis, trukmė ir kt.).

11.2 Drègnas konvek. kepimas – rekomenduojami priedai

Naudokite tamsias ir neatspindinčias skardas ir indus. Jie geriau sugeria karštį, nei šviesių spalvų ir atspindintys indai.

Keraminė 8 cm skersmens, 5 cm aukščio

Laikykitės toliau lentelėje nurodytų rekomendacijų, kad gautumėte geriausius rezultatus.

		(°C) (min.)
Saldžios bandelės, 12 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 35–40
Bandelės, 9 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 35–40
Pica, šaldyta, 0,35 kg grotelės 220 2 35–40
Šveicariškas vyniotinis	kepamoji skarda ar surenka-moji skarda	170 2 30–40
Šokoladinis pyragas	kepamoji skarda ar surenka-moji skarda	180 2 30–40
Suflė, 6 vnt. keraminiai indeliai ant grotelių 200 3 30–40
Biskvitinis pagrindas apkepo skarda ant grotelių 170 2 20–30
Viktorijos pyragaičiai kepimo indas ant grotelių 170 2 35–45
Troškinta žuvis, 0,3 kg	kepamoji skarda ar surenka-moji skarda	180 3 35–45
Žuvis, 0,2 kg	kepamoji skarda ar surenka-moji skarda	180 3 35–45
Žuvies filė, 0,3 kg picos	kepimo indas ant grotelių	180 3 35–45
Virta mėsa, 0,25 kg	kepamoji skarda ar surenka-moji skarda	200 3 40–50
Šašlykas, 0,5 kg	kepamoji skarda ar surenka-moji skarda	200 3 25–35
Sausainiai, 16 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 20–30
Migdolų sausainiai, 20 vnt.	kepamoji skarda ar surenka-moji skarda	180 2 40–45
Keksiukai, 12 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 30–40
Aštrūs tešlainiai, 16 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 35–45
Smėliniai sausainiai, 20 vnt.	kepamoji skarda ar surenka-moji skarda	150 2 40–50
Tarteletės, 8 vnt.	kepamoji skarda ar surenka-moji skarda	170 2 20–30
Daržovės, virtos, 0,4 kg	kepamoji skarda ar surenka-moji skarda	180 3 35–40
Vegetariškas omletas	picos kepimo indas ant grotelių	200 3 30–45
Viduržemio jūros dar-žovės, 0,7 kg	kepamoji skarda ar surenka-moji skarda	180 4 35–40

11.4 Informacija bandymų laboratorijoms

Bandymai atlikti vadovaujantis IEC 60350-1 standarto reikalavimais.

			(°C) (min.)
Maži pyragaičiai, 20 vienetų skardoje	Apatinis + viršutinis kaitinimas	Kepimo skarda	3 170 20 - 30 -
Obuolių pyragas, 2 skardos ∅20 cm	Apatinis + viršutinis kaitinimas	Grotelės 1 170 80 - 120 -
Biskvitinis pyragas, ∅26 cm pyrago forma	Apatinis + viršutinis kaitinimas	Grotelės 2 170 35 - 45 -
Trapios tešlos kepiniai	Apatinis + viršutinis kaitinimas	Kepimo skarda	3 150 20 - 35 [kaitinkite orkaitę, 10	minučių
Skrebutis, 4-6 vienetai	Grilis Grotelės 3 maks. 2-4 minutės pirma			Pakaitinkite orkaitę 3 minutes.
Mėsainis su jautiena, 6 vienetai, 0,6 kg	Grilis Vielinė len- tynėlė ir var-vančius skysčius su-renkantis in-das		3 maks. 20 - 30 Vielinę lentynėlę įdėki-	te trečiame lygyje, o skysčius surenkantį in-dą – antrame. Praėjus pusei gaminimo laiko apverskite. Pakaitinkite orkaitę 3 minutes.

12. PRIEŽIŪRA IR VALYMAS

JSPÈJIMAS!

Žr. saugos skyrius.

12.1 Pastabos dèl valymo

Valymo priemo- nès

Prietaiso priekį valykite mikropluošto šluoste, suvilgyta šilto vandens ir švelnaus ploviklio tir-pale. Išvalykite ir patikrinkite durelių tarpiklj aplink ertmės rėmą.

Metalinius paviršius valykite valymo tirpalu.

Dèmes valykite švelniu plovikliu.

Kasdienis naudo- jimas

Ertmę valykite po kiekvieno naudojimo. Riebalų kaupimasis ar kiti likučiai gali sukelti gaisrą.

Drėgme gali kondensuotis prietaiso viduje arba ant durelių stiklo plokščių. Norėdami sumažinti kondensaciją, prieš gamindami maistą leiskite prietaisui veikti apie 10 minučių. Maisto prietaise nelaikykite ilgiau nei 20 minučių. Po kiekvieno naudojimo ertmę šluostykite tik mikropluošto šluoste.

Priedai

Visus priedus valykite kiekvieną kartą panaudoję ir palikite juos išdžiūti. Valykite tik mikropluošto šluoste, suvilgyta šilto vandens bei švelnaus ploviklio tirpale. Priedų indaplovėje plauti negalima.

Priedų su neprikimbančia danga nevalykite šveičiamaisiais valikliais ar aštriais daiktais.

12.2 Kaip valyti İduba vandeniui

Po maisto ruošimo garais išvalykite orkaitės vidaus įdubą, kad pašalintumėte kalkių likučius.

1-as veiksmas 2-as veiksmas 3-as veiksmas

L įdubą įpilkite 250 ml baltojo acto.Naudokite ne stipresnį nei 6 % actąbe priedų.

Palaukite 30 min., kol actas ištirpdys likusias kalkių nuosėdas įprastos temperatūros aplinkoje.

Išvalykite įdubą šiltu vandeniu sudrėkinta minkšta šluoste.

Naudojant funkcija Karšto oro srautas PLIUS, valykite orkaitę kas 5–10 maisto gaminimo ciklą.

12.3 Kaip išimti: Lentynų atramos

Išimkite lentynų atramas ir išvalykite orkaitę.

1-as veiks-mas lšjunkite orkaitę ir palaukite, kol ji at-vės.

2-as veiks-mas Atitraukite lentynos atramos priekj nuo šoninės sienelės.

3-as veiks- Lentynos atramos galinę dalį patrauki- mas te nuo šoninės sienelės ir ištraukite ją.

4-as veiks-mas Padėklų laikiklius atgal sudėkite priešinga tvarka. Ištraukiamų bėgelių atraminiai kaiščiai turi būti atsukti i priekį.

12.4 Kaip naudoti: Valymas vandeniu

Valymo procedūros metu drėgmė naudojama iš orkaitės pašalinti riebalus ir maisto likučius.

1-as veiks-mas |pilkite vandens | orkaitės vidaus įdubą: 200 ml.

2-as veiks-mas Nustatykite šią funkcija:

3-as veiks- Nustatykite 90 °C temperatūrą. mas

4-as veiks- leiskite orkaitei veikti 30 min mas.

5-as veiks- lšjunkite orkaitę. mas.

6-as veiks-mas Palaukite, kol orkaitė atvės. Išsausinki-te vidų minkšta šluoste.

12.5 Kaip išimti ir jděti: Durelès

Orkaitės durelės yra dviejų stiklo plokščių. Galite išimti orkaitės dureles ir vidinę stiklo plokštę, kad išvalytumėte. Prieš nuimdami stiklo plokštes, perskaitykite visą instrukciją „Durelių išėmimas ir įdėjimas“.

DÈMESIO

Nenaudokite orkaitės be stiklo plokščių.

1-as veiks-mas Visiškai atidarykite dureles ir prilaikykite abu lankstus.

2-as veiks-mas Pakelkite ir patraukite sklastis, kol išgirsite spragtelėjima.

3-ias Praverkite orkaitės dureles iki pirmosios padėties (pusiau). Tada kilstelėkite dureles ir patraukite i save, kad išimtumėte.

4-as veiks-mas.	Padėkite dureles ant minkštos šluostės, ant stabilaus paviršiaus, ir atlaisvinkite fiksavimo sistemą, kad išimtumėte vidinę stiklo plokštę.
5-as veiks-mas.	Pasukite fiksatorius 90° kampu ir ištraukite juos iš lizdų.
6-as veiks-mas	Atsargiai kilstelėkite stiklinę plokštę ir ištrau-kite.
7-as veiks-mas	Nuplaukite stiklo plokštes vandeniu ir muilu. Atsargiai jas nusausinkite. Neplaukite stiklo plokščių in-daplovėje.
8-as veiks-mas	Baigę valyti, įdėkite stiklo plokštę ir orkaitės dureles.
Jei dureles įstatėte tinkamai, uždarę skląstis išgirsite spragtelėjimą.
Tinkamai įdėjus durelių apdaila užsifiksuoja.Pasirūpinkite, kad vidinė stiklo plokštė tolygiai atsi-remtų i atramas.

Lemputė gali būti karšta.

Prieš keisdami lemputę:
1-as veiksmas 2-as veiksmas 3-ias veiksmas

Išjunkite orkaitę. Palaukite, kol or-kaitė atvės.

Atjunkite orkaitę nuo maitinimo tin-klo.

Ertmės apačioje patieskite skudu-rėlj.

Galiné lemputé

1-as veiks-mas	Pasukite stiklinį gaubtelį ir nuimkite jį.
2-as veiks-mas	Išvalykite stiklinį gaubtelį.
3-as veiks-mas	Orkaitės lemputę pakeiskite atitinkama 300 °C temperatūrai atsparia lempute.
4-as veiks-mas	Atgal prisukite stiklinį gaubtelį.

13. TRIKČIŲ ŠALINIMAS

JSPÈJIMAS!

Žr. saugos skyrius.

13.1 Ka daryti, jeigu...

Šioje lentelėje nenumatytais atvejais kreipkitės i įgaliotajį aptarnavimo centra.

Triktis Patikrinkite, ar...

Orkaitė neįkaista. Perdegė saugiklis.

Pažeista durų tarpinė. Nenaudokite orkaitės.

Kreipkitės i įgaliotajį prie- žiūros centra.

Triktis Patikrinkite, ar...

Ekrane matysite „12.00“. Buvo dingęs elektros maitinimas. Nustatykite paros laiką.
Iš vidinės įdubos išteka vanduo.	Vidinėje įduboje per daug vandens.
Netenkinantis funkcijos veikimas: Karšto oro srautas PLIUS .	Pripildėte įdubą vande- niu.
Lemputė neveikia. Perdegė lemputė.

13.2 Naudojimo informacija

Jeigu patiems problemos pašalinti nepavyksta, kreipkitės i prekybos atstovą arba įgaliotajį techninės priežiūros centra.

Duomenys, kuriuos būtina pateikti techninės priežiūros centrui, nurodyti techninių duomenų lentelėje. Techninių duomenų lentelę rasite ant priekinio prietaiso ertmės rémo. Nebandykite nuimti prie prietaiso pritvirtintos duomenų lentelės.

Rekomenduojame duomenis užsirašyti čia:

Modelis (MOD.) ......

Prekès numeris (PNC) ....

Serijos numeris (S.N.) ....

14. ENERGIJOS EFEKTYVUMAS

14.1 Informacija apie gaminį ir informacinis gaminio lapas

Tiekėjo pavadinimas Electrolux

Modelio identifikatorius	EOD5H70BZ 944068341KODEC70BZ 944068340
Energijos efektyvumo rodyklė 95.1
Energijos vartojimo efektyvumo klasė A
Suvartojamos energijos kiekis taikant standartinę apkrovą ir režimą	0.89 kWh/ciklas
Suvartojamos energijos kiekis taikant standartinę apkrovą ir venti-liatoriaus režimą	0.78 kWh/ciklas
Angų skaičius 1
Šilumos šaltinis Elektra
Signalo garsumas 65 l
Orkaitės tipas Integruotoji orkaitė
Masė	EOD5H70BZ 28.4 kg
	KODEC70BZ 28.4 kg

IEC/EN 60350-1 Buitiniai elektriniai virimo ir maisto gaminimo prietaisai. 1 dalis: Iprastos ir garinės orkaitės ir griliai. - Eksploatacinių charakteristikų matavimo metodai.

14.2 Energijos taupymas

Prietaise yra savybių, kurios padeda taupyti energiją kasdien ruošiant maistą.

Prieš jungdami prietaisą patikrinkite, ar prietaiso durelės yra tinkamai uždarytos. Gamindami maistą be reikalo neatidarinėkite prietaiso durelių. Durelių sandariklis privalo būti švarus ir tinkamai užfiksuotas.

Naudokite metalinius prikaistuvius, taip taupiau naudosite energija.

Jei jmanoma, prieš gamindami maistą prietaiso iš anksto nekaitinkite.

Jei vienu metu ruošiate kelis patiekalus, tarp kepimų darykite kuo trumpesnes pertraukas.

Maisto gaminimas naudojant ventiliatorių Jei įmanoma, gamindama maistą naudokite ventiliatorių, taip taupysite energiją.

Liekamasis karštis

Jei maisto gaminimo trukmė ilgesnė nei 30 min., likus 3–10 min. iki gaminimo pabaigos prietaiso temperatūrą sumažinkite iki minimumo. Maisto gaminimo procesas ir toliau tęsis dėl likusiojo prietaiso karščio.

Naudokite likusjjj karštį kitiems patiekalams pašildyti.

Patiekalų laikymas šilumoje

Pasirinkite žemiausios temperatūros nustatymą ir panaudokite likusijį karštį patiekalu ŝilumai palaikyti.

Drègnas konvek. kepimas

Funkcija skirta taupyti energiją gaminant maistą.

15. APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu Člšmeskite pakuotę i atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas. Neišmeskite šiuo ženklu Čpažymėtų

prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietos savivaldybe dėl papildomos informacijos.

MYŚLIMY O TOBIE
