사용 설명서 GWS 060 Professional BOSCH

경고 모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다. 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.

앞으로의 참고들 위해 이 안전수칙과 사용 설명서를 잘 보관하십시오.

다음에서 사용되는 “전동공구” 라는 개념은 전원에 연결하여 사용하는 전동 기기 (전선이 있는) 나 배터리를 사용하는 전동 기기 (전선이 없는) 를 의미합니다.

작업장 안전

▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
전동공구를 사용할 때 구경균이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제를 잃기 쉽습니다.

전기에 관한 안전

전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 클러그를 조금이라도 변경시켜서는 안됩니다. 접지된 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 클러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 감소할 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 땅지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다.
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
전원 코드를 잡고 전동공구를 익반하거나 걸어 놓아서는 안되며, 콘센트에서 전원 플러그를 봅을 때 전원 코드들 잡아 당겨서는 절대로 안됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운

모서리나 기기의 가동 부위에 탥지 않도록 주의하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다.

▶ 실외에서 전통공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오, 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

사용자 안전

신중하게 작업하십시오. 작업을 할 때 주의를 하며, 전동공구를 사용할 때 경습하게 행동하지 마십시오. 피로한 상태이거나 약물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 향상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전한 신발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 졸일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동 공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 끼거나 운반하기 전에, 전원 스위치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다.
▶ 전동공구를 사용하기 전에 조절하는 풀이나 나사 키 등을 떼 놓으십시오. 회전하는 부위에 있는 풀이나 나사 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷 또는 장갑이 가동하는 기기 부위에 가까이 량지 않도록 주의 하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험 하므로, 반드시 수리를 해야 합니다.

전동공구의 올바른 사용과 취급

46|한국어

▶ 기기에 세팅을 하거나 액세서리 부풀을 교환하거나 혹은 기기를 보관할 때, 항상 전원 콘센트에서 즐러그를 미리 빠어 놓으십시오, 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
사용하지 않는 전동공구는 어린이 손이 달지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안 됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
전동공구를 조심스럽게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부풀은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오, 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다.
전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 직업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.

서비스

▶ 전동공구 수리는 반드시 전문 인력에게 말기고, 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.

맹글 그라인더용 안전 수칙

연마작업, 샌딩작업, 와이어 브러싱작업 및 절단작업 시 일반 안전 경고 사항

이 전통공구는 연마기, 샌딩 그라인더, 와이어 브러시 그리고 절단기로 사용할 수 있습니다. 전동공구와 함께 공급되는 모든 안전 경고 사항, 지시 사항, 도면과 사양서를 읽으십시오. 다음의 지시 사항을 준수하지 않으면 감전 그리고 / 혹은 심각한 상해를 입을 수 있습니다.
▶ 이 전동공구는 플리싱작업을 하는 데 적당하지 않습니다. 전동공구의 사용 분야가 아닌 경우 사용하면 위험하며 상해를 입을 수 있습니다.
본 전동공구를 위해 제조사가 특별히 생산하고 추천하는 액세서리만을 사용해야 합니다. 액세서리가 전동공구에 고정될 수 있다고 해서 안전한 사용을 보장하는 것은 아닙니다.
▶ 허용되는 RPM이 적어도 전동공구에 나와있는 최고 무부하 속도보다 높은 연마석을 사용해야 합니다. 허용치 이상으로 빨리 회전하는 액세서리는 깨지거 나 날아갈 수 있습니다.

▶ 연마석의 외경과 두께는 전동공구의 크기에 맞는 것이어야 합니다. 크기가 맞지 않는 연마석은 충분히 커버할 수 없거나 통제하기가 어려워집니다.
나사산이 있는 액세서리는 연삭 스핀틀에 정확히 많아야 합니다. 플랜지를 사용하여 조립하는 액세서리의 경우 액세서리의 구멍 직경이 플랜지의 직경에 맞는 것이어야 합니다. 전동공구에 정확히 고정되지 않는 액세서리는 불규칙적으로 회전하고 심하게 진동하여 제어가 불가능할 수 있습니다.
손상된 연마석을 사용하지 마십시오. 기기를 사용하기 전에 향상 연마석에 금이 가져나 파손되거나 마모 상태가 심하지 않은지, 혹은 와이어 브러시 디스크의 경우 와이어가 느슨하거나 부러지지 않았는지 확인하십시오. 전동공구나 연마석이 떨어졌을 때 손상되지 않았는지 확인하고 손상된 경우 새로운 연마석을 사용하십시오. 연마공구를 점검하고 삽입한 경우 주위에 있는 사람이나 작업자가 회전하는 연마석 폭에서 멀리 떨어져 있도록 하고, 전동공구를 1 분간 최고 속도로 작동하십시오. 손상된 연마석은 대부분 이 시험 단계에서 부러집니다.
▶ 작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안경을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 점하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 생겨 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 정력을 상실할 수도 있습니다.
다른 사람이 작업장에서 안전 거리를 유지하도록 해야 합니다. 작업장에 들어오는 사람은 누구나 반드시 보호장비를 착용해야 합니다. 작업물의 파편이나 깨진 연마석이 날아가 작업대 이외의 곳에서도 상처를 입을 수 있습니다.
▶ 작업할 때 절단공구로 보이지 않는 전선이나 기기 자체의 코드에 달을 위험이 있으면 전동공구의 절연된 손잡이 면만을 잡으십시오. 전류가 흐르는 전선에 접하게 되면 기기의 금속 부위에 전기가 통해 감전될 위험이 있습니다.
전원 코드를 회전하는 연마석에서 멀리 하십시오. 전동공구에 대한 통제를 읽게되면 전원 코드가 잘려 나가거나 말러들 수 있고, 또한 손이나 팔이 회전하 는 연마석 쪽으로 빨려 들어갈 수 있습니다.
전동공구를 내려능기 전에 연마석이 완전히 멈추었는지 확인하십시오. 회전하는 연마석이 작업대 표면에 달게 되면 전동공구에 대한 통제가 불가능할 수 있습니다.
▶항상 스위치를 �1 상태로 전동공구를 윤반하십시오. 작업자의 옷이 실수로 회전하는 연마공구에 말려들 어 연마석이 신체 부위를 찌를 수 있습니다.

한국어|47

▶ 전동공구의 통풍구를 정기적으로 깨끗이 탐으십시오. 모터 팬이 하우징 안으로 분진을 끌어 들이며, 금속 분진이 많이 쌓이면 전기적인 위험을 야기할 수 있습니다.
▶ 전동공구를 가연성 물질 가까이에서 사용하지 마십시오.스파크가 이 물질을 점화할 수 있습니다.
▶ 액체 냉각제가 필요한 연마공구를 사용하지 마십시오. 물이나 기타 액체 냉각제를 사용하면 감전될 수 있습니다.

반동과 이에 따른 안전 경고 사항

반동은 회전하는 전동공구의 연마석, 고무판, 와이어 브러시 디스크 등의 연마공구가 걸리거나 차단된 경우 갑자기 나타나는 작용입니다. 걸림이나 차단 상태가 되면 회전하는 연마공구가 갑자기 정지하게 됩니다. 그로 인해 통제가 안 되는 전동공구가 걸린 부위에서 연마공구 회전방향 반대쪽으로 반동이 생집니다.

예를 들어 연마석이 작업물에 박히거나 걸리면 연마석 모서리가 작업물 안으로 들어가 걸릴 수 있습니다. 그로 인해 연마석이 부러지거나 반동을 유발할 수 있습니다. 그러면 연마석이 걸린 부위의 연마석 회전 방향에 따라 작업자 쪽으로 혹은 그 반대 쪽으로 움직입니다. 이때 연마석이 부러질 수도 있습니다.

반동은 전동공구를 잘못 사용하여 생기는 결과입니다. 이는 다음에 기술한 적당한 예방 조치를 통해 방지할 수 있습니다.

전동공구를 꽂 잡고, 몸과 팔은 반동력을 저지할 수 있는 자세를 취하십시오. 보조 손잡이가 있으면, 고속 작동 시 반동력이나 반작용 모멘트를 최대로 제어하기 위해 향상 보조 손잡이를 사용하십시오. 작업자는 적당한 예방 조치를 통해 반동력과 반작용력을 억제할 수 있습니다.
▶ 절대로 회전하는 연마석에 손을 가까이 대지 마십시오. 연마석의 반동으로 인해 손을 다칠 수 있습니다
반동이 생길 때 전동공구가 올직일 수 있는 곳에 있지 마십시오. 반동으로 인해 전동공구가 걸린 부위에 있는 면마석 방향 반대쪽으로 움직입니다.
▶ 특히 모서리나 날카로운 가장자리 등에 작업할 때 주의하십시오. 연마석이 작업들에서 뒤프어 나가거나 걸리지 않도록 하십시오. 가장자리와 날카로운 모서리에 작업할 경우 또는 연마석이 짧겨 나가는 경우, 회전하는 연마석이 걸리는 경향이 있습니다. 이로 인해 기기의 통제가 어려워지거나 반동이 생きます.
▶ 우드카빙이나 이가 있는 톼날이 부착된 연마공구를 사용하지 마십시오. 이러한 연마공구는 자주 반동을 유발시키고 전동공구에 대한 통제를 읽게 합니다.

연마작업 및 절단작업 시 특별 안전 경고 사항

반드시 귀하의 전통공구용으로 허용된 연마석과 이에 해당하는 안전반만을 사용하십시오. 전동공구용이 아닌 연마석은 충분히 커버하기 어려울 수 있으며 안전하지 않습니다.

▶ 오프셋 연마석은 그 연마면이 안전반 밖으로 나오지 않도록 조립해야 합니다. 안전반 밖으로 잘못 조림된 연마석은 충분히 커버될 수 없습니다.

안전반을 전동공구에 확실히 고정하고, 최대한 안전하게 맞추어야 합니다. 즉 가능한 한 연마석의 최소 부분이 작업자쪽으로 향해 있어야 합니다. 안전받은 작업자가 파편에 다치거나 혹은 실수로 연마석이나 스파크에 접하게 되어 옷에 붙이 붙는 것을 방지해 줍니다.
▶ 연마석은 추천하는 사용 분야에만 사용해야 합니다. 예를 들어 절단석의 열면으로 연마해서는 절대로 안 됩니다. 절단석은 그 모서리로 소재를 깎아 내는데 사용해야 합니다. 이러한 절단석에 측면에서 힘을 가하게 되면 깨질 수 있습니다.
▶항상 사용하려는 연마석에 맞는 적당한 크기와 모양의 손상되지 않은 고정 플랜지를 사용해야 합니다. 적당한 플랜지를 사용하면 연마석을 받처 주어 연마석이 파손될 위험이 줄어듭니다. 절단석용 플랜지는 연마석용 플랜지와 상이할 수 있습니다.
▶ 크기가 큰 전동공구에 사용하여 마모된 연마석을 사용하면 안됩니다. 대형 전동공구용 연마석은 소형 전동공구의 고속 작업에 맞게 설계되어 있지 않으므로 파손될 위험이 있습니다.

절단작업 시 기타 특별 안전 경고 사항

▶ 절단석을 걸리게 하거나 과도한 힘으로 누르지 마십시오. 절단작업 시 지니치게 깊게 절단하지 마십시오. 절단석의 과부하로 인해 부하가 증가되고 걸리거나 박히기 쉬워저, 그 결과 반동이 생기거나 절단석이 파손될 위험이 높아집니다.
▶ 회전하는 절단석의 앞이나 뒤쪽에 있지 마십시오. 절단석을 작업물에서 작업자 신체 반대 방향으로 움직일 때, 반동이 생기는 경우 전동공구가 회전하는 디스크와 함께 작업자 쪽으로 직접 횡길 수 있습니다.
▶ 절단석이 걸려 움직이지 않거나 작업을 중단하고자할 경우, 전동공구의 스위치를 끄고 디스크가 완전히 정지릴 때까지 가만히 틈다 게십시오. 절대로 회전하고 있는 절단석을 작업률에서 잡아 당기려고 하지 마십시오. 반동이 생길 위험이 있기 때문입니다, 결린 원인을 찾아 해결하십시오.
전동공구가 작업물에 있는 상태에서 다시 스위치를 켜지 마십시오. 먼저 점단석이 최고 속도가 될 때까지 기다린 후에 점단작업을 조심스럽게 계속하십시오. 그렇게 하지 않으면 디스크가 걸리거나 작업물에서 겸겨 나오거나 반동이 생길 수 있습니다.
▶ 절단석이 박혀 반동이 생기는 위협을 줄이기 위해 판이나 대형 작업률은 받쳐 주십시오. 대형 작업물은 그 자체의 중량으로 인해 휠 수 있습니다. 직업물 절단 부위 가까이와 모서리 부위에 양쪽으로 받침대를 대여 주어야 합니다.
▶ 특히 벽이나 기타 보이지 않는 부위에 “포켓 절단 작업”을 할 때 조심 하십시오. 가스관이나 수도관, 전선 혹은 기타 물체에 절단작업을 할 때 안으로 들 어간 절단석이 반동을 유발할 수 있습니다.

48|한국어

샌딩작업 시 특별 안전 경고 사항

지나치게 큰 샌딩 페이지를 사용하지 말고 샌딩 페이지 크기에 관한 제조사의 추천 내용을 준수하십시오. 고무판보다 큰 샌딩 페이지는 작업자에게 상해를 입힐 수 있고, 샌딩 페이지가 걸리거나 파손되며 반동이 생길 수 있습니다.

와이어 브러시 디스크로 작업할 때 특별 안전 경고 사항

▶ 일반적으로 사용할 때도 와이어 브러시 디스크의 와이어가 빠질 수 있다는 것에 주의하십시오. 와이어지나치게 압력을 가하여 과부하하지 마십시오. 빠져 날아가는 와이어가 얇은 옷이나 피부에 쉽게 침투할 수 있습니다.
▶ 안전반 사용을 추천할 경우, 안전반과 와이어 브러시가 서로 땽지 않도록 하십시오. 와이어 힐이나 컹브러시는 누르는 압력과 원심력으로 인해 그 직경이 확장될 수 있습니다.

추가 안전 경고 사항

보안경을 착용하십시오.

보이지 않는 배관 설비를 확인하려면 적당한 탐지기를 사용하거나 담당 에너지 공급회사에 문의하십시오. 전선에 접하게 되면 화재나 전기 총격을 야기할 수 있습니다. 가스관을 손상시키면 폭발 위험이 있습니다. 수도관을 파손하게 되면 재산 피해를 유발하거나 전기 총격을 야기할 수 있습니다.
▶ 전기가 나가거나 전원 플러그를 빼어 전원 공급이 중단된 경우 전원 스위치를 풀고 오프 위치에 놓으십시오. 이렇게 하면 실수로 기기가 다시 작동하는 것을 방지할 수 있습니다.
▶ 완전히 식을 때까지 연마석이나 절단석을 만지지 마십시오. 작업 시 매우 뜨거워지기 때문입니다.
▶ 작업물을 잘 고정하십시오. 고정장치나 기계 바이스에 끼워서 작업하면 손으로 잠는 것보다 더 안전합니다.

제품 및 성능 소개

모든 안전수칙과 지시 사항을 상세히 읽

고 지켜야 합니다. 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.

규정에 따른 사용

본 전동공구는 물을 사용하지 않고 금속이나 석재에 절단작업, 연마작업 또는 브러싱작업을 하는데 적당합니다.

절단석을 이용하여 절단작업을 할 경우, 특수한 절단작업용 안전반을 사용해야 합니다.

석재 절단 시에는 분진 추출장치가 설치되어 있어야 합니다.

허용된 연마용구를 사용하면 전동공구로 샌딩직업도 할 수 있습니다.

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오.

1스핀들 잠금 버튼
2전원 스위치
3보조 손잡이 (절연된 손잡이 부위)*
4연삭 스픈들
5안전반용 잠금 나사
6연마작업용 안전반
7수용 플랜지
8연마석*
9클램핑 너트
10카바이드그라인딩 헤드*
11절단직업용 안전반*
12절단 디스크*
13손 보호대*
14 샌딩 페이퍼용 고무판*
15 샌딩 페이퍼*
16 원형 너트*
17 와이어 컵 브러시*
18절단 가이드가 있는 흡입 후드*
19다이아몬드 절단석*
20 손잡이 (절연된 손잡이 부위)

*도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고 하십시오.

한국어|49

제품 사양

행글 그라인더 GWS 060 GWS 060
제품 번호		3 601 C75 6.. 3 601 C75 6..
소비 전력	W	670	670
정격 속도	rpm 12000 12000
연마석 직경 , 최대	mm 100		115
연삭 스픈들 나사		M 10	M 14
연삭 스픈들의 최대 나사 길이	mm	17	17
EPTA 공칭 01:2014 에 따른 중량 ( 표준 보조 손 잡이 포함 )	kg	1.6	1.6
EPTA 공칭 01:2014 에 따른 중량 ( 진동 감소 보조 손잡이 포함 )	kg	1.7	1.7
중량 ( 액세서리 제외 )*	kg	1.5	1.5
안전 등급		/	/

*안전반과 보조 손잡이 없이 측정
자료는 정격 전일 [U] 230 V 를 기준으로 한 것입니다.전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있습니다.

조립

안전장치 조립하기

▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오.

주의: 기기가 작동 중에 연마석이 깨지거나 안전반이나 전동공구에 있는 흔더 장치가 손상된 경우 전동공구를 즉시 고객 서비스 센터에 보내야 합니다 ( 주소는 "보쉬 AS 및 고객 상담 " 참조 ).

연마작업용 안전반

▶ 안전반 6을 작업자에게 스파크가 튀지 않도록 맞춤니다.

주의 : 안전반 6에 있는 눈금치에 따라 전동공구 모델에 맞는 안전반만을 조립할 수 있게 되어 있습니다.

절단작업용 안전반

▶ 절단석을 이용한 절단 시에는 항상 절단작업용 안전 반 11을 사용해야 합니다.

▶ 석재 절단 시에는 분진 추출장치가 설치되어 있어야 합니다.

절단작업용 안전반 11의 조립은 연마작업용 안전반 6을 조립하는 것과 같습니다.

절단 가이드가 있는 흡입 후드

절단 가이드가 있는 흡입 후드 18의 조립은 연마작업용 안전반 6을 조립하는 것과 같습니다.

보조 손잡이

보조 손잡이 3는 작업 방법에 따라 기어 헤드의 오른 쪽이나 원쪽에 장착할 수 있습니다.

손 보호대

▶고무판 14 이나 컹 브러시 / 디스크 브러시 / 팬 그라인딩 디스크를 사용하여 작업할 경우 향상 손 보호대 13을 조립하여 사용해야 합니다.

손 보호대 13을 보조 손잡이 3와 함께 고정시킴니다.

연마공구 조립하기

▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 뼐십시오.
▶ 완전히 식을 때까지 연마석이나 절단석을 만지지 마십시오, 작업 시 매우 뜨거워지기 때문입니다.

연삭 스픈들 4의 기타 조립할 부품을 모두 깨끗이 닭습니다.

연마공구를 조이거나 풀려면,스핀들 잠금 버튼 1을 눌러 연삭 스픈들을 잠급니다.

스핀들 잠금 버튼은 연삭 스픈들이 완전히 정지된 상태에서만 작동하십시오. 그렇게 하지 않으면 전동공구가 손상될 수 있습니다.

50|한국어

연마석 / 절단석

연마공구의 치수를 확인하십시오. 구멍의 지름은 수용 틀랜지에 정확히 맞아야 합니다. 변형 조각이나 어댑터 를 사용해서는 안됩니다.

다이아몬드 절단석을 사용할 경우, 다이아몬드 절단석의 회전 방향 화살표와 전동공구의 회전 방향이 일치해야 하는 것에 주의하십시오 (기어 헤드의 회전 방향 화살표 참조).

조립 순서는 도면에 나와있습니다

연마석 / 절단석을 고정하려면 클램핑 너트 9 를 끼우고 양구 스패너로 조입니다.

▶ 연마석을 조립하고 나서 전원 스위치를 커기 전에 연마석이 제대로 조립되어 있는지 장애없이 잘 돌아가는지 확인하십시오. 연마석이 안전반이나 다른 부위에 릃지 않도록 해야 합니다.

연삭 스픈를 M 10 용 수용 플랜지 : 수용 플랜지는 양면으로 사용할 수 있습니다.

팬 그라인딩 디스크

▶ 팬 그라인딩 디스크들 사용하여 작업할 경우 반드시 손 보호대 13을 조립해야 합니다.

샌딩 페이지용 고무판

▶ 고무판 14를 사용하여 작업할 경우 반드시 손 보호대 13을 조립해야 합니다.

조립 순서는 도면에 나와있습니다

원형 너트 16에 끼우고 투핀 스패너로 조입니다.

컵 브러시 / 디스크 브러시

▶ 컹 브러시나 디스크 브러시들 사용하여 작업할 경우 반드시 손 보호대 13을 조립해야 합니다.

조립 순서는 도면에 나와있습니다

컴 브러시 / 디스크 브러시는 연삭 스픈들 나사산 끝에 있는 연삭 스픈들 플랜지에 바짝 닿도록 연삭 스픈들에 꽐 조여야 합니다. Campbell 브러시와 디스크 브러시는 양구 스패너로 조입니다.

허용 연마공구

이 사용 설명서에 나와 있는 모든 연마공구를 사용할 수 있습니다.

사용된 연마공구의 허용 속도 [min⁻¹] 와 원주 속도 [m/s] 는 적어도 다음의 도표에 나와 있는 수치와 일치 해야 합니다.

그러므로 항상 사용하는 연마공구의 레벨에 나와 있는 허용 속도와 원주 속도를 확인하십시오.

max. [mm] [mm] D b d [min] -1 [m/s]

100 6 16.0 11000 80

기어 헤드 돌리기

▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 벡십시오.

기기의 헤드는 90° 각도로 돌릴 수 있습니다. 이렇게 함으로서 특수한 작업을 할 경우 전원 스위치를 기기 조 직이 수월한 위치로 움 직일 수 있습니다. 예 를 들면 왼손잡이 작업 자에게 유리합니다. 4 개의 나사를 완전히 풀어 줍니다. 기어의 헤드를 조심스럽게 하

우징에서 뼐지 않은 상태에서 새로운 위치로 돌립니다. 4 개의 나사를 다시 조입니다.

분진 및 톱밥 추출장치

▶ 납 성분을 포함한 페인트나 멋몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다.

먹갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유발시키게 됩니다. �1면 성분을 포함한 재료는 오직 전문가가 작업을 해야 합니다.

-가능하면 작업물 소재에 적당한 분진 추출장치를 사용하십시오.

-작업장의 통풍이 잘 되도록 하십시오

-필터등급 P2 가 장착된 호흡 마스크를 사용하십시오.

직업용 재료에 관해 국가가 지정한 규정을 고려 하십시오.

▶ 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 접게 발화할 수 있습니다.

한국어|51

작동

기계 시동

▶ 공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전동공구의 명판에 표기된 전압과 동일해야 합니다.
▶ 작업할 때 보이지 않는 전선이나 기기 자체의 코드에 연마석이 닿을 수 있으므로 반드시 절연된 손잡이 면 20와 보조 손잡이 3만 잡으십시오. 전류가 흐르는 전선에 접하게 되면 기기의 금속 부위에도 전기가 통해 강전될 위험이 있습니다.

전동공구를 이동 발전기에 연결하여 작동할 경우 이 장치의 예비 출력이 충분하지 않거나 적당한 시동 전류 증폭 기능이 있는 전압 제여장치가 없으면 성능이 감소하거나 스위치를 켜 때 이상한 현상이 나타날 수 있습니다.

특히 사용하는 발전기의 전원 전압과 주파수 등이 적당한 것인지 확인해 보십시오.

전원 스위치 작동

전동공구를 작동하려면 전원 스위치 2 를 앞쪽으로 믿니다.

전원 스위치 2 를 잠금 상태로 유지하려면 전원 스위치 2의 앞쪽을 걸리는 소리가 날 때까지 아래로 누릅니다. 전동공구의 스위치를 끄려면 전원 스위치 2를 놓거나 잠금 상태인 경우에는 전원 스위치 2를 뒷쪽을 잠깐 아래로 놓렸다가 다시 놓습니다.

▶ 기기를 사용하기 전에 연마공구가 제대로 조립되었는지 또는 아무런 장애없이 잘 돌아가는지 확인하십시오. 최소한 1 분간 무부하 상태로 시험 가동을 실시하십시오. 손상되었거나 원형이 아닌 진동하는 연마공구는 사용하지 마십시오. 손상된 연마공구는 파손되어 이로 인해 상해를 입을 수 있습니다.

사용방법

▶ 건물 벽면에 흡을 내는 작업을 할 때 주의하십시오 (“구조에 관한 정보” 참조).
▶ 작업물이 자체의 종량으로 위치가 안정되어 있지 않으면 고정시켜야 합니다.
▶ 전동공구에 무리하게 힘을 가하면 자동으로 작동이 중단됩니다.
▶ 강한 부하 상태로 작업한 후에 전동공구를 몇 분간 무부하 상태로 돌아가게 하여 기기를 식혀 주십시오.
▶ 완전히 식을 때까지 연마석이나 절단석을 만지지 마십시오. 작업 시 매우 뜨거워지기 때문입니다.
▶ 전동공구를 그라인더 스텐드와 함께 사용하지 마십시오.
▶ 작업할 때 보이지 않는 전선이나 기기 자체의 코드에 연마석이 달을 수 있으므로 반드시 점연된 송잡이 면 20와 보조 송잡이 3 만 잡으십시오. 전류가 흐르는 전선에 접하게 되면 기기의 금속 부위에도 전기가 통해 감전될 위험이 있습니다.

연마작업

▶ 절대로 절단석을 연마용으로 사용해서는 안됩니다. 연마작업 시 접근 각도를 30에서 40°로 하면 작업 결과가 아주 좋습니다. 전동공구를 적당한 힘으로 앞뒤로 움직여야만 작업물이 과열되지 않고 탈색되지 않으며 패임이 생기지 않습니다.

팬 그라인딩 디스크

팬 그라인딩 디스크 ( 별매 액세서리 ) 를 사용하면 또한 곡면이나 측면에도 작업할 수 있습니다.

팬 그라인딩 디스크는 기존의 연마석에 비해 촬씬 수명이 길고 소음이 적으며 연마 온도도 낮습니다.

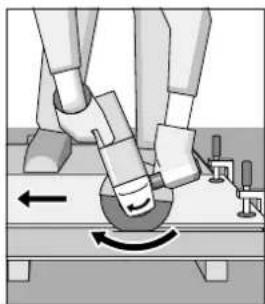

금속 절단작업

▶ 절단석을 이용한 절단 시에는 항상 절단작업용 안전 반 11을 사용해야 합니다.

절단작업을 할 때 작업하려는 소제에 맞게 적당한 힘으로 앞으로 밀어 작업하십시오. 절단석에 무리하게 힘을 가하지 말고 비스듬히 기울이거나 진동해서는 안됩니다.

잔여 회전을 하고 있는 절단석을 측면에서 압력을 가해 정지해서는 안됩니다.

전동공구는 항상 회전 반대 방향으로 작업해 야 합니다. 그렇지 않 으면 절단선에서 저절 로 벗어날 위험이 있 습니다.

측면과 사각강을 절단할 때 가장 작은 모서리에서 시작 하는게 가장 좋습니다.

석재 절단작업

▶ 석재 절단 시에는 분진 추출장치가 설치되어 있어야 합니다.
▶ 분진 마스크를 착용하십시오.
▶ 이 전동공구는 건식 절단 / 건식 연마를 하는 데에만 사용해야 합니다.

석재를 절단할 경우 다이아몬드 절단석을 사용하는 것이 좋습니다.

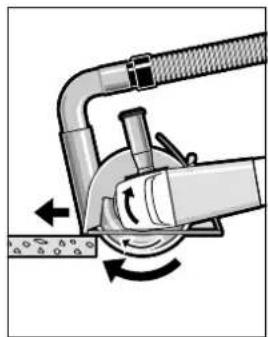

절단 가이드가 있는 흡입 후드 18을 사용할 경우 석재 분진 처리용으로 허용된 진공 청소기만을 사용해야 합니다. 보쉬사는 적합한 진공 청소기를 공급합니다.

52|ภาษาไทย

전동공구의 스위치를 켜고 절단 가이드의 앞 부분을 작업물에 뱔니다. 전동공구를 작업하려는 소재에 맞게 적당한 힘으로 앞으로 밀어 작업하십시오.

자갈이 많이 들어있는 콘크리트 등 특히 경도가 높은 작업 소재에 절단작업을 할 때 다이아몬드 절단석이 과열되어 손상될 수

있습니다. 이때 다이아몬드 절단석이 회전하며 스파크가 생きます.

이러한 경우 절단직업을 중지하고 다이아몬드 절단석을 무부하 상태로 최고 속도로 잠시 공회전 시키며 냉각시 potassium.

작업 속도가 현저하게 늦어지고 회전하는 스파크가 생기면 다이아몬드 절단석이 무디어진 것을 의미합니다. 이 경우 석회질 사암 등의 연마제에 잠간 같아주면 다시 날카로워 짐니다.

구조에 관한 정보

들보 벽에 훌을 따른 작업을 할 때 DIN 규격 1053/1 항이나 각국의 규정에 맞게 작업해야 합니다. 이 규정은 반드시 준수해야 합니다. 작업을 시작하기 전에 담당 건축가나 건설 책임자와 상의하십시오.

보수 정비 및 서비스

보수 정비 및 유지

▶ 전통공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그들 뼐십시오.
▶ 안전하고 올바른 작통을 위하여 전통공구와 전통공구의 통풍구를 항상 깨끗이 하십시오.
▶ 열악한 환경에서 작업할 경우 가능한 한 추출장치를 항상 사용하도록 하십시오. 통풍구를 자주 청소하고 누전 차단기 (PRCD) 에 연결하십시오. 금속 소재에 작업할 경우 전도성 분진이 전동공구 안에 쌓이게 되면 전동공구의 보호 절연장치 기능에 장애가 생길 수 있습니다.

액세서리를 조심스럽게 취급하고 보관하십시오.

연결 코드를 교환해야 할 경우 안전을 기하기 위해 보쉬사나 보쉬 지정 전동공구 서비스 센터에 말겨야 합니다.

보쉬 AS 및 고객 상담

보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다.

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다.

고객 콜센터 : 080-955-0909

이메일 상담:

[e-mail]

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10 자리의 부품번호를 알려 주십시오.

Bosch Korea, RBKR

기기와 액세서리 및 포장 등은 친환경적인 방법으로 재활용할 수 있도록 분류하십시오.

전동공구를 가정용 쓰레기로 처리하지 마십시오!

위 사항은 사전 예고 없이 변경될 수도 있습니다.
