사용 설명서 O6H700 IFM

사용 설명서

배후배경배제 기능을 가진 직접반사형 센서

O6H7

목차

1 서문 3

1.1 심볼마크 3
1.2 경고 3

2 안전에 관한 안내사항 4
3 용도: 6
4 설치 7
5 작동 및 디스플레이 부.... 9

5.1 안정성 표시.... 9

6 전기적 연결.... 10

6.1 PNP 10
6.2 NPN 10

7 세팅 12

7.1 센서에 세팅.... 12

7.1.1 물체가 검출되면 센서가 스위칭됩니다.... 12
7.1.2 물체가 검출되면 센서는 스위칭되지 않습니다.... 12
7.1.3 최대 레인지 세팅.... 12
7.1.4 프로그래밍이 성립되지 않음 13
7.1.5 전자적 잠금.... 13

7.2 IO-Link를 통한 셋업.... 13

7.2.1 일반정보 13
7.2.2 각 디바이스에 관한 정보 13
7.2.3 파라메터 세팅 툴.... 14
7.2.4 기능 14
7.2.5 조정가능한 파라메터.... 14
7.2.6 배후배경 및 물체를 통한 레인지 세팅 15
7.2.7 배후배경을 통한 레인지 세팅 16
7.2.8 거리값 읽기.... 16
7.2.9 최대 레인지 세팅.... 16

8 작동 18
9 유지보수, 수리 및 폐기 19

1 서문

안내문, 기술 데이터, 인증 및 추가 정보는 유닛 / 패키징의 QR 코드 또는 www.ifm.com 에서 확인 가능합니다.

1.1 심볼마크

√ 요구 사항:
▶ 안내문
반응, 결과

[...] 키, 버튼 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래합니다.

정보

보충 설명

1.2 경고

경고는 부상 및 재산 피해의 가능성을 표시해 줍니다. 이를 통해 안전한 제품 취급이 가능합니다. 경고의 등급은 다음과 같습니다:

경고

심각한 인체 상해에 대한 경고

▷ 경고를 준수하지 않으면 치명적이고 심각한 부상을 입을 수 있습니다.

주의

경미하거나 중등도의 부상에 대한 경고

▷ 경고를 준수하지 않을 경우, 경미하거나 중등도의 부상을 입을 수 있습니다.

주의:

재산 손실에 관한 경고

▷ 경고를 준수하지 않을 경우, 재산상의 손해가 발생할 수 있습니다.

2 안전에 관한 안내사항

- 설명된 디바이스는 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우 제조업체에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (→ 의도된 용도).
• 사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않아서 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
• 제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
  -유닛 및 케이블이 손상되지 않도록 보호하십시오.

주의

방사선 노출

▷ 위험한 방사선 노출로 인한 부상
▶작동 지침에 표시된 작동 및 조정 디바이스만 사용하십시오.

주의

가시적 레이저 광선; 레이저 CLASS 1.

EN/IEC 60825-1:2007 그리고 EN/IEC60825-1:2014

2019년 5월 8일자 레이저 공지 제 56호에 설명된 대로 IEC 60825-1 Ed. 3 준수를 제외한 21

CFR 1040.10을 준수합니다.

제품 라벨의 위치

경고 사인

LASER KLASSE 1

CLASS 1 LASER PRODUCT

APPAREIL Á LASER CLASSE 1

3 용도:

직접 반사형 센서는 물체 및 재질을 비접촉방식으로 감지하고 스위칭 신호에 의해 존재유무를 표시합니다.

4 설치

▶직접 반사형 센서를 검출되는 물체에 정렬합니다.
▶ 브라켓으로 고정시킵니다.

검출 물체는 센서 렌즈에 대하여 횡방향으로 움직여야 합니다.

▶ 다른 방향으로 움직이는 경우, 안전 스위칭이 보장되는지의 여부가 사전에 테스트되어야 합니다.

광택있는 물체

▶ 광택있는 물체 표면과 광택이 덜한 배후배경 표면의 경우, 센서를 약 5 에서 10° 각도로 설치해야 합니다.

광택있는 배후배경

▶ 광택있는 배후배경 표면과 광택이 덜한 물체 표면의 경우, 센서를 배후배경 표면에 수직으로 설치해야 합니다.

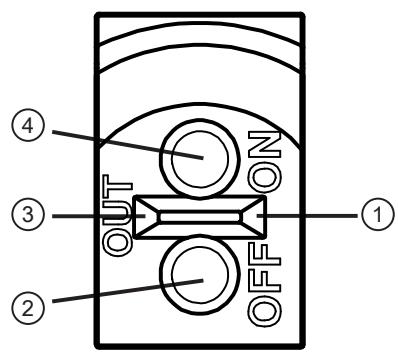

5 작동 및 디스플레이 부

1: LED 녹색 - 작동, 안정성 표시

2: [OUT OFF] 버튼

3: LED 황색 - 스위칭 출력 활성화

4: [OUT ON] 버튼

5.1 안정성 표시

▷ 공급 전압이 인가되고 충분한 초과이득이 있을 때, 수광기에 녹색 LED가 켜집니다. 이러한 조건 하에서 센서는 안정적인 신호를 수신합니다.

	안정적인 신호	스위치 포인트		안정적인 신호
Light-on 모드
LED 녹색	on	off	off	on
LED 항색	on	on	off	off
Dark-on 모드
LED 녹색	on	off	off	on
LED 항색	off	off	on	on

6 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.

국내 및 해외의 전기장비 연결 및 설치에 대한 규정이 준수되어야 합니다

SELV, PELV를 준수한 전압공급

▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:

6.1 PNP

M12 피그테일 폴러그	케이블 *

M8 커넥터, 3 극	M8 커넥터, 4 극

* 코어 색상: BN = 갈색, BU = 청색, BK = 흑색

6.2 NPN

M12 피그테일 폴러그	케이블 *

M8 커넥터, 3 극	M8 커넥터, 4 극

* 코어 색상: BN = 갈색, BU = 청색, BK = 흑색

7 세팅

7.1 센서에 세팅

7.1.1 물체가 검출되면 센서가 스위칭됩니다.

그림 1: [OUT ON] 버튼

▶ 물체 위치
▶ [OUT ON] 버튼을 2초 이상 누릅니다.
▷ 황색 LED가 점멸됩니다.
▷ 물체를 가진 감지범위 세팅은 [OUT ON] 버튼을 헤제시키므로 가능합니다.

그림 2: [OUT OFF] 버튼

▶ 물체를 제거합니다.
▶ [OUT OFF] 버튼을 누릅니다.
▷ 물체를 가진 감지범위 세팅은 [OUT OFF] 버튼을 헤제시키므로 가능합니다.
▷ 황색 LED가 꺼집니다. 프로그래밍이 완료되었습니다.

7.1.2 물체가 검출되면 센서는 스위칭되지 않습니다.

▶ 물체를 위치 (그림 1 참고) 시키고, [OUT OFF] 버튼을 2 초 이상 누릅니다.
▶ 물체를 제거 (그림 2 참고) 하고, [OUT ON] 버튼을 누릅니다.

또한, 세팅은 먼저 물체 없이 수행되고 그 다음에 물체로 수행될 수 있습니다.

7.1.3 최대 레인지 세팅

▶ 센서가 광선에 반사되지 않도록 정렬하십시오.

물체가 검출되면 센서가 스위칭됩니다.

▶ [OUT ON] 버튼을 2초 이상 누르고, 그 다음에 [OUT OFF] 버튼을 누릅니다.

물체가 검출되면 센서는 스위칭되지 않습니다.

▶ [OUT OFF] 버튼을 2초 이상 누르고, 그 다음에 [OUT ON] 버튼을 누릅니다.

7.1.4 프로그래밍이 성립되지 않음

실패한 프로그래밍은 빠르게 점멸되는 LED (8Hz)로 신호됩니다.

추정 원인:

• 측정값의 차이가 너무 작습니다.

• 최대 프로그래밍 시간 (15분)이 초과되었습니다.

7.1.5 전자적 잠금

버튼 잠금 또는 잠금해제

▶[OUT ON] 및 [OUT OFF] 버튼을 10초동안 동시에 누르십시오.

▷ 확인은 LED 상태를 짧게 변경하여 표시됩니다.

7.2 IO-Link를 통한 셋업

7.2.1 일반정보

본 유닛은 작동을 위하여 IO-Link 가능 모듈 (IO-Link 마스터)을 필요로 하는 IO-Link 통신 인터페이스를 포함합니다.

IO-Link 인터페이스는 프로세스 및 진단 데이터에 직접 액세스를 가능하게 하고, 작동 진행중 파라메터 세팅에 대한 가능성을 제공합니다.

또한 USB 어댑터 케이블을 사용하여 포인트-투-포인트 접속을 통해 커뮤니케이션이 가능합니다.

IO-Link에 관한 추가 상세정보: www.ifm.com.

7.2.2 각 디바이스에 관한 정보

IO-Link 유닛 설정을 위하여 요구되는 IODDs와 센서 값에 관한 상세정보, 진단정보 및 파라메터등은 개요 도표에 있는 www.ifm.com에서 찾아 보실 수 있습니다.

7.2.3 파라메터 세팅 툴

IO-Link 하드웨어 및 소프트웨어에 대한 모든 필요한 정보: www.ifm.com

7.2.4 기능

IO-Link를 사용하면 유닛의 디스플레이 및 누름버튼을 통해 액세스할 수 있는 모든 기능과 측정 데이터를 사용할 수 있습니다.

모든 기능은 IODD에 자세히 설명되어 있습니다.

7.2.5 조정가능한 파라메터

무엇보다도 IO-Link를 통하여 다음 파라메터 세팅이 가능합니다.

IO-Link 디바이스 설정을 위하여 요구되는 IODDs와 센서 값에 관한 상세정보, 진단정보 및 파라 메터에 관한 정보: www.ifm.com

파라메터	값	설명	디폴트 세팅
[SSC1 Param. SP1]	17 mm ... 100 mm	1 mm 간격으로 스위칭포인트 세팅 티치 프로세스 후 티치 결과 값이 표시됩니다.	데이터시트 값 "레인지"를 참조하십시오.
[Teach SP1 TP1]		세트포인트 [SP1]의 세팅을 위한 티치 시퀀스 첫번째 파트 [TP1]: 물체에 티칭 스위칭 포인트 [SP1]이 물체와 배경 사이에 위치하도록 [TP1]과 [TP2]에 대한 티치 시퀀스의 두 파트가 모두 수행되어야 합니다 ([TP] = Teach point).	해당 없음
[Teach SP1 TP2]		세트포인트 [SP1]의 세팅을 위한 티치 시퀀스 두번째 파트 [TP2]: 배후배경에 대한 티칭 [TP1]과 [TP2]에 대한 티치 시퀀스의 두 파트가 수행되어야 합니다 ([TP] = Teach point).	해당 없음
[Teach Custom SP1 without target]		배후배경에서만 티칭하는 경우, 스위칭포인트는 배후배경 바로 이전에 정의됩니다. 사용 가능한 물체가 없는 경우, 티칭 [SP1]에 대한 대안으로써이 세팅을 선택합니다.	해당 없음
[TI Result. State]	• [Idle]• [SP1 Success]• [Wait for command]• [Busy]• [Error]• [Custom]	티치-인 상태; 티치 성공 후, 값"[SP1 Success]“이 표시됩니다.	해당 없음
[Sequence modulation]	• [OFF]• [AUTo]	[OFF]: 크로스토크 방지 기능 off[AUTo]: 크로스토크 방지 기능 on	[OFF]
[SSC1 Config. Logic]	[High active][Low active]	스위치포인트 로직, 감지된 물체를 위한 상태 (High: light-on mode / normally open, Low: dark-on mode / normally closed)	데이터시트 값[Ausgangsfunktion]을 참조하십시오.
[SSC1 SwitchOn delay]	0 ... 2	Switch-On 지연; 단계적으로 점증 0.1 초	0
[SSC1 Switch Off delay]	0 ... 2	Switch-off 지연 단계적으로 점증 0.1 초	0
[ModE]	• [Switching]• [Measuring]	[Switching]: 스위칭 신호용 모드[Measuring]: 거리용 모드	해당 없음
[Transmitter configuration]	• [On]• [Off]	전송된 라이트 설정 on / off	[On]
[Number of power cycles]	0 ... 65535	센서의 스위칭 작동 (전원 켜기) 수	해당 없음
[Operating hours]	0 ... 65535	작동 시간	해당 없음

7.2.6 배후배경 및 물체를 통한 레인지 세팅

▶ 파라메터 세팅 소프트웨어 시작합니다.
▶직접 반사형 센서를 물체에 정렬합니다 (그림 3).
▶ 파라메터 세팅 소프트웨어에서 [Teach SP1 TP1] 버튼을 클릭합니다.
▶직접 반사형 센서를 배후배경에 정렬합니다(그림 4).
▶파라메터 세팅 소프트웨어에서 [Teach SP1 TP2] 버튼을 클릭합니다.
▷ 스위치포인트 [SP1]는 물체와 배후배경 사이에 있습니다 (그림 5).

그림 3: 센서 - 물체

그림 4: 센서 - 배후배경

그림 5: 스위치포인트 [SP1] 위치

물체를 먼저 세팅한 다음 배후배경을 세팅하거나 또는 그 반대로 세팅할 수 있습니다.

7.2.7 배후배경을 통한 레인지 세팅

물체 사용이 가능하지 않은 경우,배후배경으로만 레인지가 세팅될 수 있습니다.

직접반사형 센서의 스위칭 속성은 레인지가 배후배경과 물체로 세팅되었을 때 가장 신뢰성있습니다. (→ 배후배경 및 물체를 통한 레인지 세팅 15)

▶ 파라메터 세팅 소프트웨어 시작합니다.
▶ 직접 반사형 센서를 배후배경에 정렬합니다 (그림 6).
▶ 파라메터 세팅 소프트웨어에서 [Teach Custom - SP1 without target] 버튼을 클릭합니다.
▷ 스위치포인트 [SP1] 는 배후배경 바로 전면에 있습니다 (그림 7).

그림 6: 배후배경으로 방향된 직접반사형 센서

그림 7: [SP1]를 가진 배후배경으로 방향된 직접반사형 센서 1: "물체 인식됨" 영역

7.2.8 거리값 읽기

거리값은 또한 IO-Link 기능을 사용하여 결정될 수도 있습니다.

▶ 파라메터 세팅 소프트웨어 시작합니다.
▶ 파라메터 [ModE]를 [Switching] 에서 [Measuring]으로 변경합니다.
▷ 센서는 거리값을 파라메터화 소프트웨어로 전송합니다.

7.2.9 최대 레인지 세팅

▶ 파라메터 세팅 소프트웨어 시작합니다.
▶ 물체나 배경이 없는 빈 영역에 직접반사형 센서를 정렬합니다.

▷ 직접반사형 센서는 물체나 배후배경에서 광선을 수광해서는 안됩니다.
▶ 파라메터 세팅 소프트웨어에서 [Teach Custom - SP1 without target] 버튼을 클릭합니다.

8 작동

▶ 유닛이 정확하게 작동되는지 확인하십시오.
▷ 공급 전압이 인가되고 충분한 초과이득이 있을 때, 수광기에 녹색 LED가 켜집니다.
▷ dark-on 모드 세팅: 물체가 검출되면, 출력이 스위칭되고 / 황색 LED가 점등됩니다.
▷ light-on 모드 세팅: 물체가 검출되지 않으면, 출력이 스위칭되고 / 황색 LED가 점등됩니다.

9 유지보수, 수리 및 폐기

▶ 센서 렌즈가 오염되지 않도록 관리하십시오.
▶ 플라스틱 렌즈가 손상될 수 있는 세척제나 세제를 세척용으로 사용하지 마십시오.
▶ 유닛을 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.
고장난 센서 관련 사항은 반드시 제조업체에 문의하십시오.
