사용 설명서 Ripsaw HD RAZER

Razer Ripsaw HD를 소개합니다. 콘솔과 PC에서 프로급의

스트리밍을 위해 전용 스트리밍 PC를 지원하도록 설계된 전용 게임

캡처 카드입니다.고품질의 상세한 영상과 선명한 오디오를 제공하여

사용자와 시청자 모두에게 훌륭한 게임 플레이를 선사합니다.

목차

1. 구성품 / 필요 항목....3
2. 보증 지원....4
3. 기술 사양....5
4. 게임 캡처 카드 살펴보기....6
5. RAZER RIPSAW HD 설정하기....7
6. RAZER RIPSAW HD에 RAZER SYNAPSE 3 설치하기....10
7. RAZER SYNAPSE 3을 통한 RAZER RIPSAW HD 구성하기....11
8. 안전 및 유지관리....16
9. 법적 고지.....17

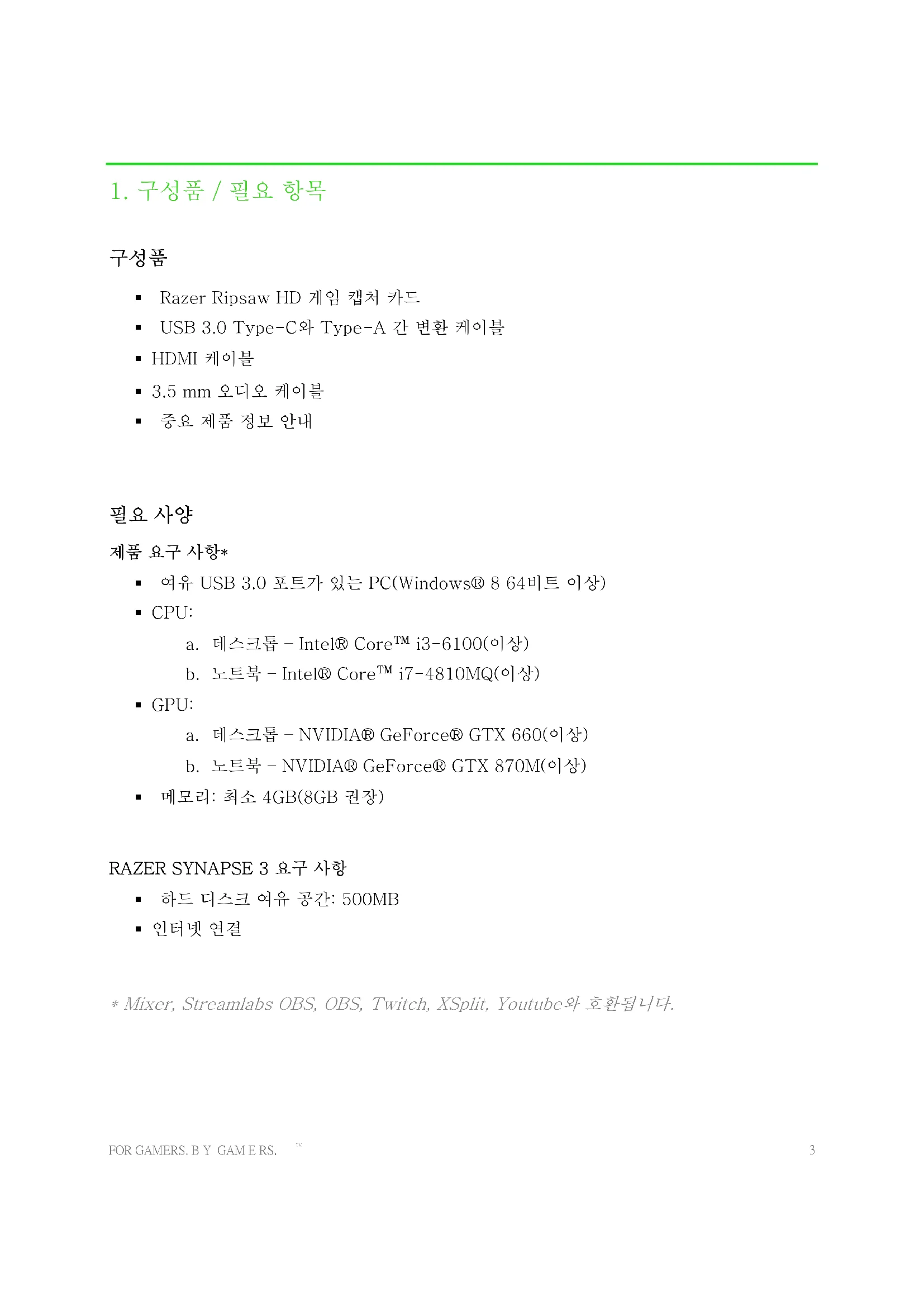

1. 구성품 / 필요 항목

구성품

■ Razer Ripsaw HD 게임 캡처 카드
USB 3.0 Type-C와 Type-A 간 변환 케이블
■ HDMI 케이블
■ 3.5 mm 오디오 케이블
■ 중요 제품 정보 안내

필요 사양

제품 요구 사항*

■ 여유 USB 3.0 포트가 있는 PC(Windows® 8 64비트 이상)
CPU:

a. 데스크톱 - Intel® Core™ i3-6100(이상)

b. 노트북 - Intel® Core™ i7-4810MQ(이상)

■ GPU:

a. 데스크톱 - NVIDIA® GeForce® GTX 660(이상)

b. 노트북 - NVIDIA® GeForce® GTX 870M(이상)

■ 메모리: 최소 4GB(8GB 권장)

RAZER SYNAPSE 3 요구 사항

■ 하드 디스크 여유 공간: 500MB
■인터넷연결

* Mixer, Streamlabs OBS, OBS, Twitch, XSplit, Youtube와 호환됩니다.

2.보증 지원

당신은 훌륭한 장비를 마련하셨습니다. 1년 제한 보증으로 현재 보유한 훌륭한 장비에 날개를 달아주세요. razerid.razer.com에 등록하여 제품의 잠재력을 극대화하고, Razer 독점 혜택도 받아보세요.

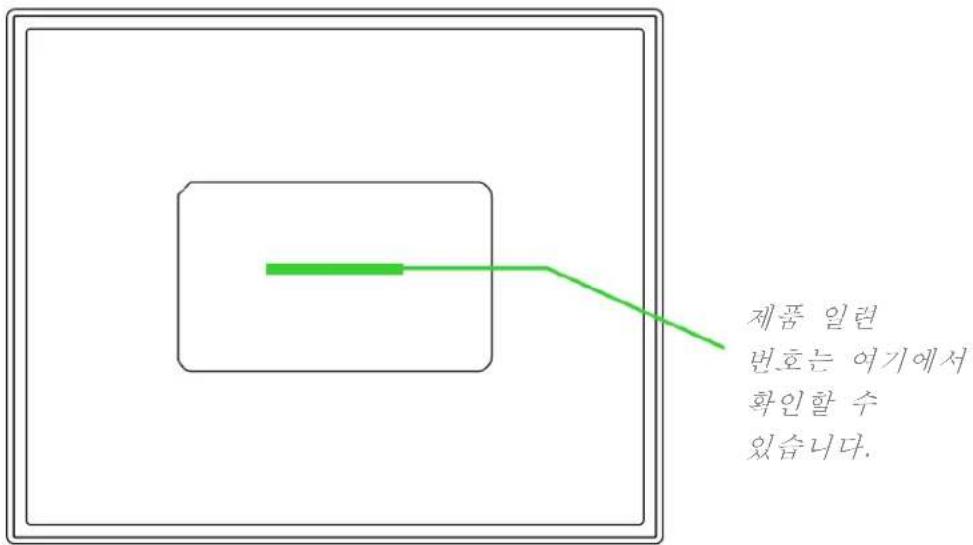

제품 일련 번호는 여기에서 확인할 수 있습니다.

궁금한 점이 있으십니까?support.razer.com에서 Razer 지원팀에 문의하세요.

3.기술사양

제품 기능

■ 최대 캡처 해상도: 무압축 1080p 60 FPS
■ 인터페이스: USB 3.0 전용
■ 비디오 입력: 디지털 - HDMI 2.0
■ 오디오 입력: 디지털 - HDMI
■ 오디오 믹스인 입력

○ 3.5mm 마이크 입력

◦ 3.5mm AUX 입력

■ 비디오 출력: HDMI 2.0
■ 최대 지원 패스스루 해상도: 2160p 60Hz
■ 기타 지원 해상도: 2160p, 1080p, 1440p, 720p, 480p

대략 크기와 중량:

■ 길이: 105 mm / 0.04 인치
■ 너비: 85 mm / 3.35 인치
■ 높이: 16 mm / 0.63 인치
■ 무게: 150 g / 0.33파 운드

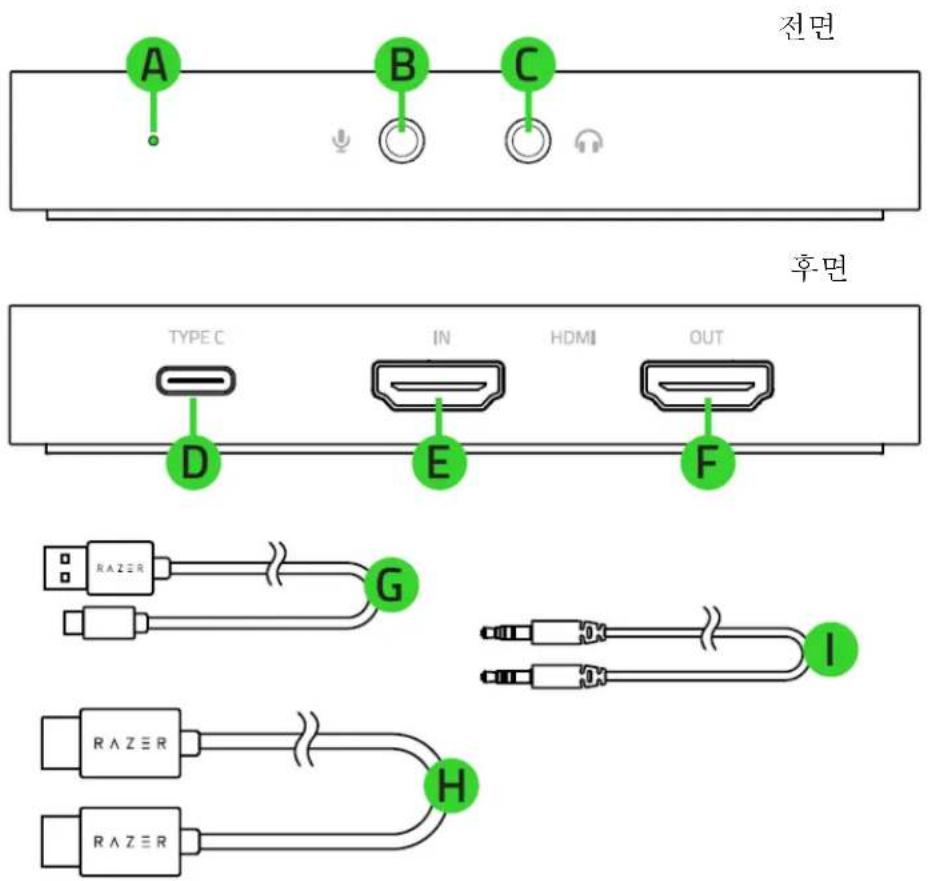

4. 게임Cab처 카드 살펴보기

전면 TYPE C IN HDMI OUT 후면 RAZER G I RAZER H RAZER

A. 상태 표시등
B. 마이크 입력 포트
C. 헤드폰 포트
D. Type C 포트
E. HDMI 입력 포트
F. HDMI 패스스루 포트
G. USB 3.0 Type-C와 Type-A 간 변환 케이블
H. HDMI 케이블
1. 3.5 mm 오디오 케이블

5. RAZER RIPSAW HD 설정하기

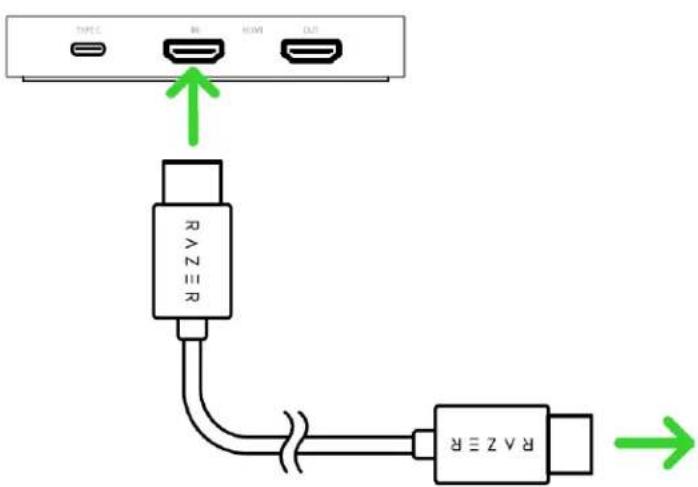

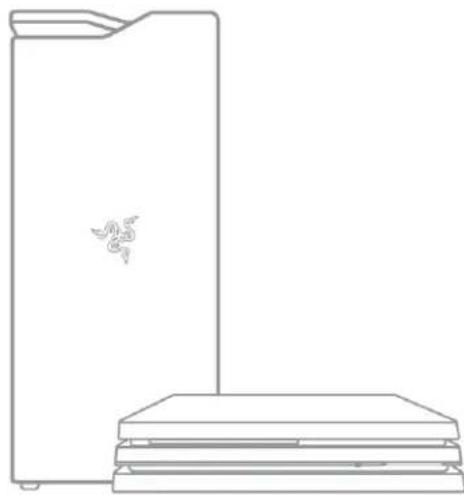

1. 동봉된 HDMI 케이블을 게이밍 PC 또는 게이밍 콘솔의 HDMI 포트에서 Razer Ripsaw HD의 HDMI 입력 포트로 연결합니다.

TYPE R HDMI OUT RAZ≡R RAZ≡R

HDMI 케이블

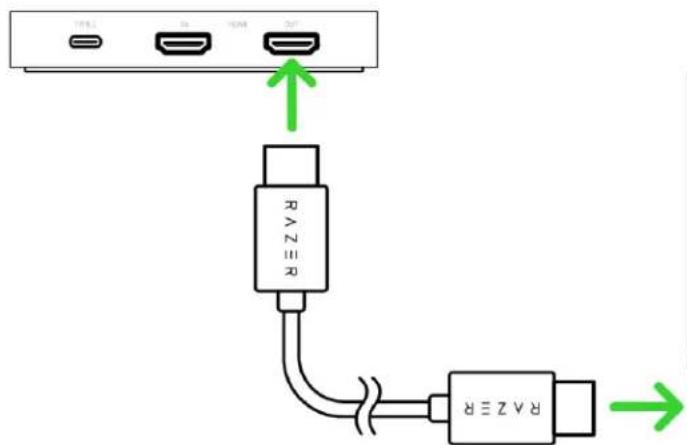

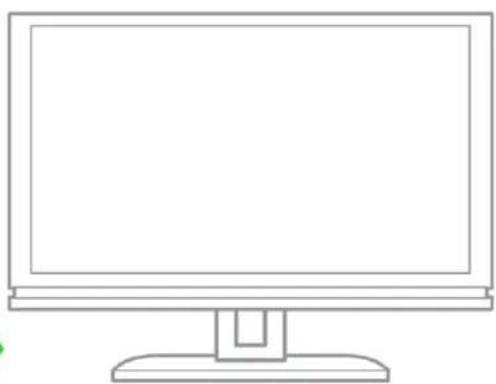

1. HDMI 케이블(미포함)을 HDTV 또는 모니터에서 Razer Ripsaw HD의 HDMI 페스스루 포트로 연결합니다.

1982 14 10AM OUT RAZ≡R RAZ≡R RAZ≡R

HDMI 케이블

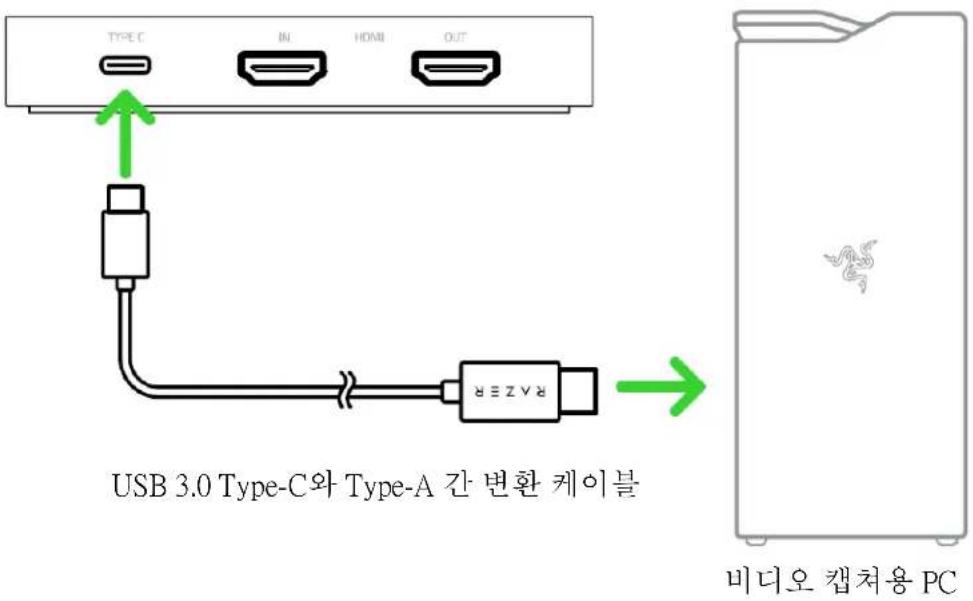

1. 동봉된 USB 3.0 Type-C와 Type-A 간 변환 케이블을 비디오 캡처용 PC의 USB 3.0 포트에서 Razer Ripsaw IID의 Type-C 포트로 연결합니다. Razer Ripsaw IID의 상태 표시등에 물이 들어와 현재 진원이 켜져 있음을 나타냅니다.

TYPE C IN HDMI OUT USB 3.0 Type-C와 Type-A 간 변환 케이블 R≡ZV-R 비디오 캡처용 PC

캡처된 결과물은 게임 캡처 카드가 실행되고 있는 PC의 성능에 따라 크게 달라집니다. 선택 사항이긴 하지만, 비디오 캡처용 PC를 별도로 사용하시기를 권장합니다. 하나의 PC로 게이밍과 비디오 캡치를 하면 CPU 리소스를 동시에 사용하게되어 원치 않는 이미지 아티팩트가 나올 수도 있습니다.

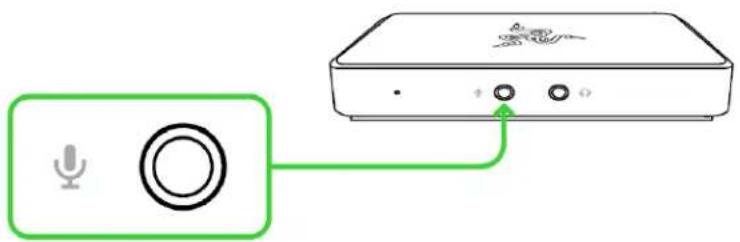

1. 스트림에 오디오 코멘터리를 추가하려면 마이크 입력 포트에 마이크를 연결하기만 하면 됩니다.

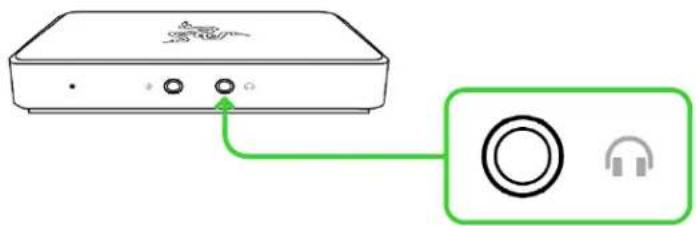

1. 아날로그 오디오 출력 장치(예: 헤드폰)를 헤드폰 포트에 연결하십시오. 이렇게 하면 Razer Ripsaw HID에서 캡처 또는 스트리밍하는 모든 오디오를 동시에 들을 수 있습니다.

1단계: 동봉된 USB 3.0 Type-C와 Type-A 간 변환 케이블로 Razer 장치가 비디오 캡처용 PC의 USB 3.0 포트에 연결되어 있는지 확인합니다.

2단계: 안내 메시지가 표시될 때* Razer Synapse 3를 설치하거나 razer.com/synapse에서 설치 프로그램을 다운로드합니다.

3단계: Razer ID를 등록하거나 기존의 계정으로 로그인합니다.

PC의 USB 3.0 포트에 직접 연결하거나 전원이 공급되는 USB 3.0 허브를 사용하는 것과 같이 Razer Ripsaw HD에 충분한 전력을 공급할 수 있는 USB 3.0 연결반 사용하십시오.

*Windows 8 이상 해당.

7. RAZER SYNAPSE 3을 통한 RAZER RIPSAW HD 구성하기

여기에 나열된 기능을 사용하려번 Razer Synapse 3에 로그인해야 합니다. 이 기능은 현재 소프트웨어 버전 및 사용자의 운영체제에 따라 변경될 수 있습니다.

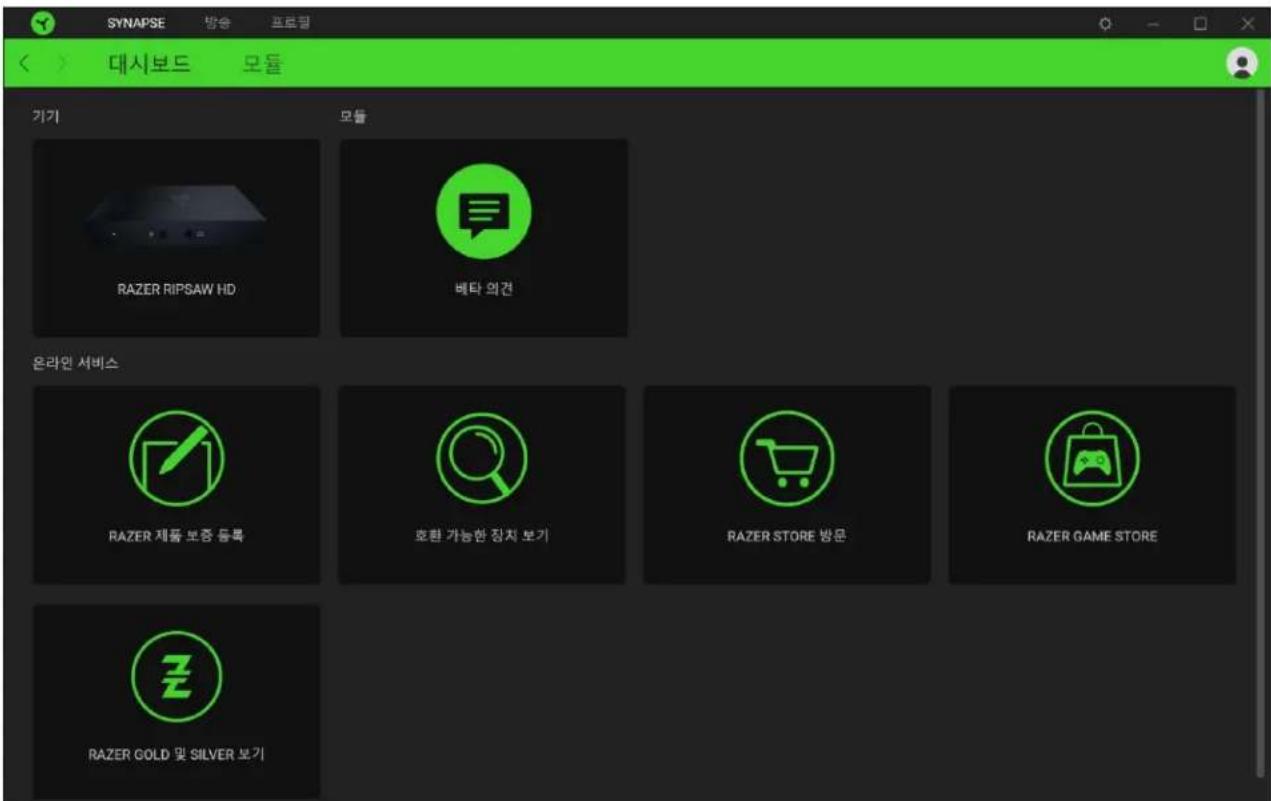

SYNAPSE 탱

Synapse 탱은 Razer Synapse 3를 처음 시작할 때 기본 탱입니다.

대시보드

대시보드 하위 탱은 Razer Synapse 3에 대한 개관이며 여기에서 모든 Razer 장치, 모듈 및 온라인 서비스에 액세스할 수 있습니다.

SYNAPSE 방송 프로필 대시보드 모듈 가기 모듈 RAZER RIPSAW HD 베타 의견 온라인 서비스 RAZER 제품 보증 등록 호환 가능한 징치 보기 RAZER STORE 방문 RAZER GAME STORE RAZER GOLD 및 SILVER 보기

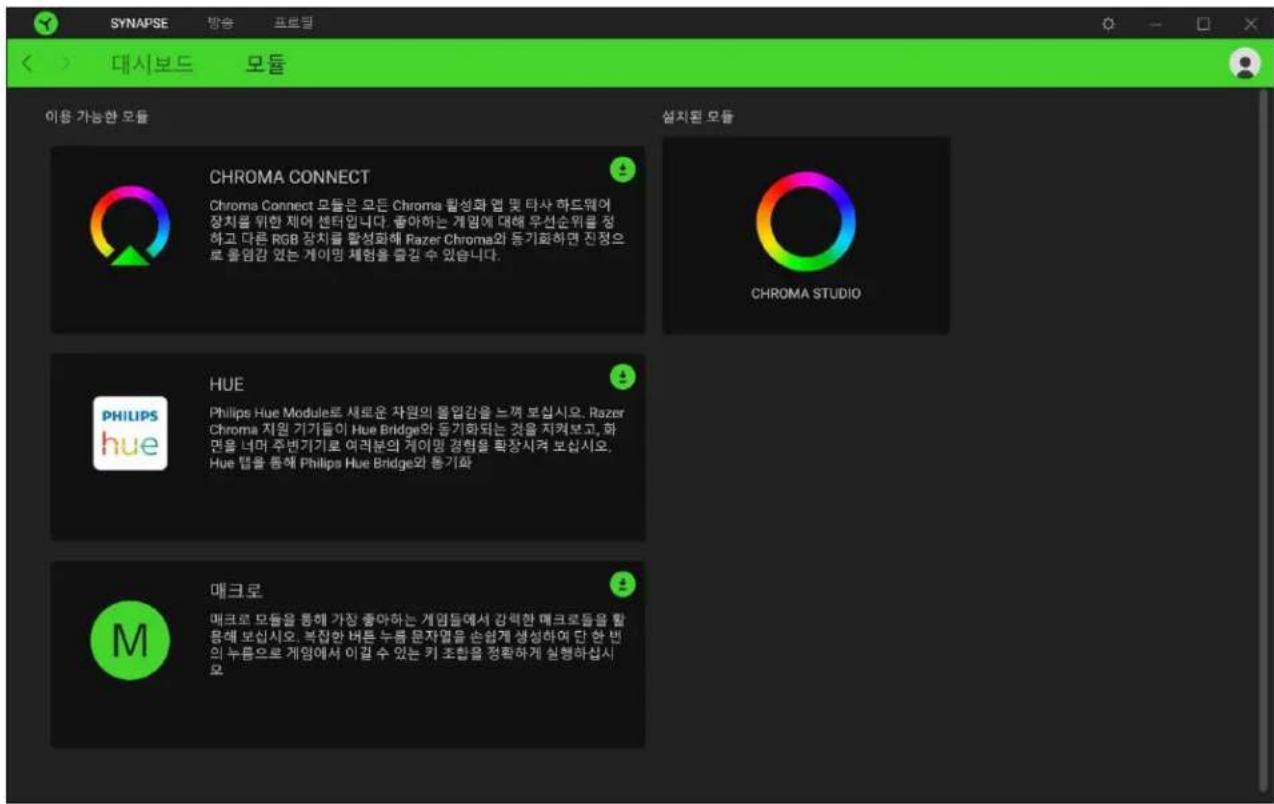

모듈

모듈 하위탭은 설치되거나 사용 가능한 모든 설치용 모듈을 표시합니다.

SYNAPSE 방송 프로링 대시보드 모듈 이용 가능한 모듈 CHROMA CONNECT Chroma Connect 모듈은 모든 Chroma 월성화 염 및 타사 하드웨어 장치를 위한 제어 센터입니다. 좋아하는 게임에 대해 우선순위를 정하고 다른 RGB 장치를 활성화해 Razer Chroma와 동기화하면 진정으로 불염감 있는 게이밍 체험을 불감 수 있습니다. CHROMA STUDIO HUE Philips Hue Module로 새로운 자원의 불입감을 느껴 보십시오. Razer Chroma 지원 기기들이 Hue Bridge와 동기화되는 것을 지켜보고, 화 면을 너머 주변기기로 여러분의 게이밍 경험을 확장시켜 보십시오. Hue 탑을 통해 Philips Hue Bridge와 동기화 M 매크로 매크로 모듈을 통해 가장 좋아하는 게임들에서 강력한 매크로들을 활용해 보십시오. 복집한 버튼 누름 문자 waving을 손쉽게 생성하여 단 한 번의 누름으로 게임에서 이길 수 있는 키 조합을 정확하게 실행하십시오

브로드캐스터

브로드캐스터 탱은 Razer Ripsaw HD의 메인 탱입니다. 여기서 헤드폰 포트에 연결된 오디오 출력 장치를 통해 오디오 출력을 각각 또는 전부 볼륨 조절하거나 음소거할 수 있습니다.

이 설정은 연결된 오디오 출력 장치에서 실제로 들리는 것만 조정할 수 있으며 게임Cab처의 실제 오디오에는 영향을 주지 않습니다.

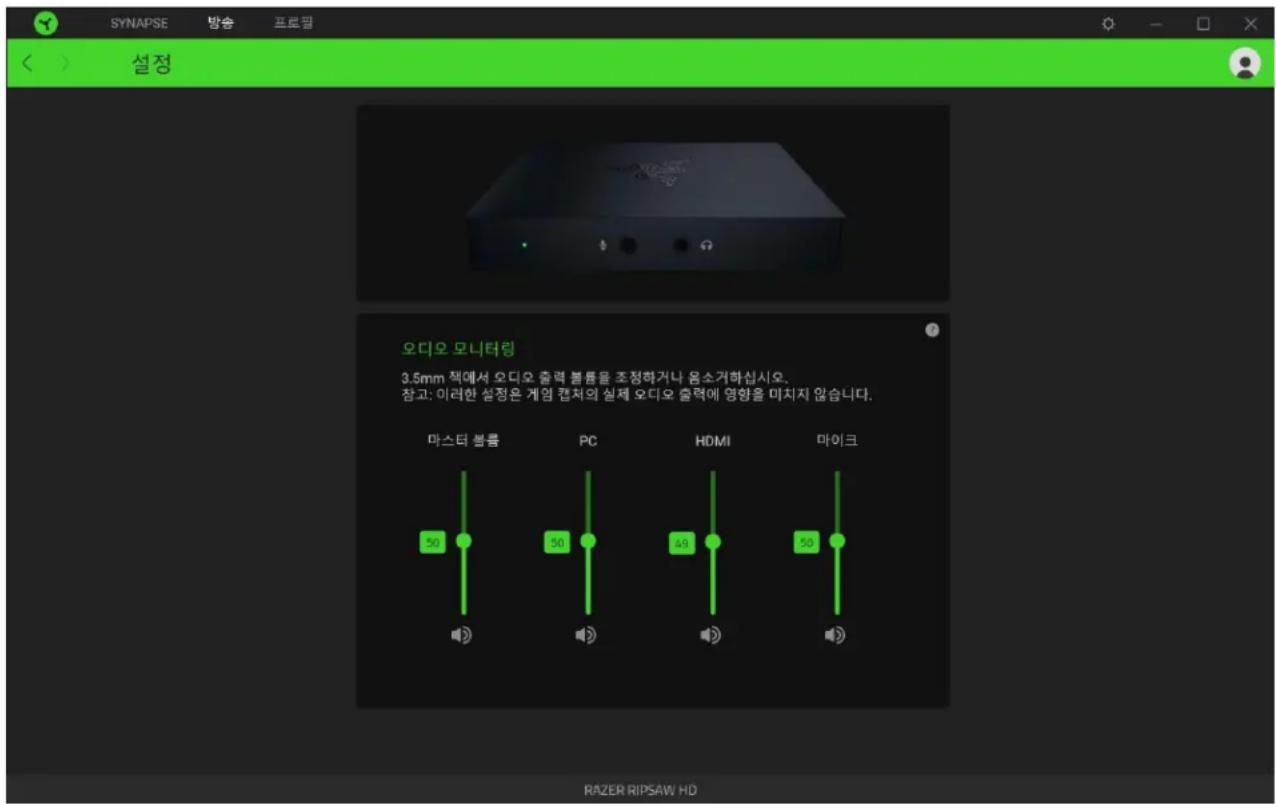

SYNAPSE 방송 프로링 설정 오디오 모니터링 3.5mm 책에서 오디오 출력 불룸을 조정하거나 몸소거하십시오. 참고: 이러한 설정은 게임掲처의 실제 오디오 출력에 영향을 미치지 않습니다. 마스터 불룸 50 PC 50 HDMI 49 마이크 50 RAZER RIPSAW HD

오디오 모니터링 시 제어할 수 있는 설정은 다음과 같습니다.

■마스터 볼륨.오디오 모니터링 설정을 모두 동시에 제어합니다.
PC. Type C 포트에서 나오는 오디오 출력을 조절합니다.
■ HDMI. HDMI 입력 포트에서 나오는 오디오 출력을 조절합니다.
■마이크 마이크 입력 포트에서 나오는 오디오 출력을 조절합니다.

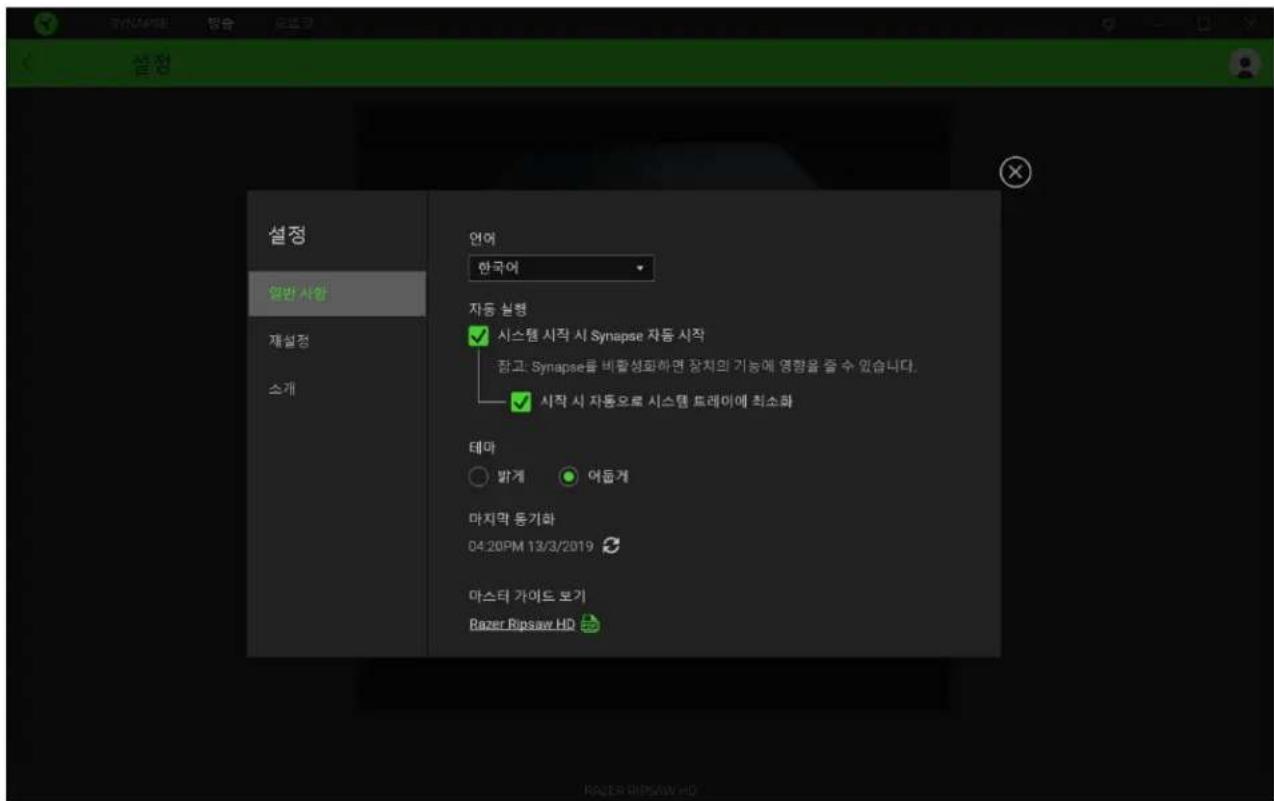

설정 창

Razer Synapse 3에서 ( ) 버튼을 클릭하면 나타나는 설정 창에서 Razer Synapse 3의 시작 동작 및 표시 언어를 설정하고 연결된 각각의 Razer 장치의 마스터 가이드를 보거나 모든 Razer 장치의 공장 초기화를 수행할 수 있습니다.

설정 일반 사항 재설정 소개 언어 한국어 자동 실형 시스템 시작 시 Synapse 자동 시작 참고 Synapse를 비활성화하면 장치의 기능에 영향을 줄 수 있습니다. 시작 시 자동으로 시스템 트레이에 최소화 데이 밝게 어둡게 마지막 동기화 04:20PM 13/3/2019 마스터 가이드 보기 Bazer Ripsaw HQ

일반 탱

설정 창의 기본 탱입니다. 일반 탱에서는 소프트웨어의 표시 언어, 시작 동작 및 디스플레이 테마를 변경할 수 있습니다. 또한, 프로파일을 클라우드( )에 수동으로 동기화하거나 연결된 모든 Razer 장치의 마스터 가이드를 볼 수 있습니다.

재설정 탱

재설정 탱을 사용해 온보드 메모리가 있는 연결된 모든 Razer 장치의 공장 초기화를 수행하거나 또는 Razer Synapse 3 튜토리얼을 재설정해 다음 출시 시 Razer Synapse 3의 새로운 기능을 익힐 수 있습니다.

! Razer 장치를 재실정하면 선택한 장치의 온보드 메모리에 저장된 모든 프로파일이 지워집니다.

소개 탱

소개 탱에서는 간단한 소프트웨어 정보 또는 저작권 고지, 해당 이용 약관 관련 링크를 확인할 수 있습니다. 아울러, 본 탱에서 소프트웨어 업데이트를 확인하거나 Razer 소셜 커뮤니티에 바로 접속할 수 있습니다.

8.안전 및 유지관리

안전 지침

다음은 Razer Ripsaw HD를 가장 안전하게 사용하기 위한 지침입니다.

• Razer Ripsaw HD 사용에 문제가 있거나 문제 진단으로 해결되지 않으면 게임 캡처 카드를 분리한 후 Razer 핫라인으로 연락하거나 support.razer.com을 방문하여 지원을 받으십시오.
  ■ 게임 캡처 카드가 떨어질 수 있으므로 Razer Ripsaw HD를 불안정한 표면에 두지 마십시오.
  ■ 장치를 분해하지 말고(분해하는 경우 보증이 무효가 됨) 비정상적인 전류 부하에서 장치를 작동하지 마십시오.
  ■ 물이나 습기가 있는 곳, 젖은 표면 또는 라디에이터, 난로, 벽난로, 촓볼과 같은 열원, 불꽃이나 뜨거운 표면 근처에서 게임 캡처 카드 및 그 구성 요소를 사용하거나 두지 마십시오.
• Razer Ripsaw HD에 외부 장치를 연결할 때 케이블 배치 방법을 신중하게 계획하십시오. 연결된 케이블, 특히 플러그, 콘센트, 게임Cab처 카드 외부와 연결되는 부분이 밝히거나 끼이지 않도록 하십시오.
  ■ 연결된 장치 맞/또는 케이블의 플러그를 뽑을 때는 항상 케이블이나 장치의 플러그 또는 커넥터를 잡아당기십시오. 코드를 세계 당기지 마십시오.
  ■ 게임 캡처 카드 위에 무거운 물건을 올려놓지 마십시오.
  ■ 장치의 개구부에 구멍을 뜨거나 이물질을 삽입하지 마십시오.
• 장치를 물기가 있거나 습한 곳에 두지 마십시오. 지정된 온도 범위(0°C\~40°C) 내에서만 게임 캡처 카드를 작동하십시오. 온도가 이 범위를 초과하는 경우 장치의 플러그를 뽑고 스위치를 끼서 최적의 수준으로 온도를 안정화하십시오.

유지관리 및 사용

Razer Ripsaw HD는 최소한의 유지관리를 통해 최적의 상태를 유지합니다. 먼지가 쌓이지 않도록 한 달에 한 번씩 연결된 모든 케이블을 제거한 다음, 부드러운 친 또는 면봉으로 청소하는 것이 좋습니다.

9. 범적 고지

저작권 및 지적 재산권 정보

©2019 Razer Inc. 전권 보유. Razer, 삼두사 로고, Razer 로고, "For Gamers. By Gamers."와 "Powered by Razer Chroma" 로고는 미국 및 기타 국가에서 Razer Inc. 및/또는 제휴사의 상표 또는 등록 상표입니다.

©2018 Google LLC 전권 보유. YouTube와 YouTube로고는 Google LLC의 상표입니다.

Intel과 Intel Core는 Intel Corporation 및 그 계열사의 상표로서 미국 및/또는 기타 국가에 등록되어 있습니다.

NVIDIA와 GeForce는 NVIDIA Corporation의 등록 상표입니다.

HDMI 및 HDMI High-Definition Multimedia Interface 및 HDMI 로고는 미국과 기타 국가에서 HDMI Licensing LLC의 상표 또는 등록 상표입니다.

TWITCH와 TWITCH로고는 Twitch Interactive, Inc의 등록 상표입니다.

Windows, Windows 로고, Mixer, Mixer 로고는 Microsoft 그룹의 상표이며 각 소유자의 재산입니다.

XSplit과 XSplit Broadcaster는 Splitmedialabs Limited.의 등록 상표입니다.

Razer Inc.(“Razer”)는 이 안내서에서 언급된 제품과 관련하여 (등록 여부와 관계없이) 저작권, 상표, 영업 비밀, 특히, 특히 신청 또는 기타 지적 재산권을 보유하고 있을 수 있습니다. 이 안내서를 제공한다고 해서 그러한 저작권, 상표, 특히 또는 기타 지적 재산권에 대한 라이선스를 제공하는 것은 아닙니다. Razer Ripsaw HD(이하 "제품")는 패키지나 그 외의 경우에 실린 사진과 다를 수 있습니다. Razer는 나타날 수 있는 이러한 차이 또는 오류에 대해 어떠한 책임도 지지 않습니다. 여기에 포함된 정보는 사전 고지 없이 변경될 수 있습니다.

제품 제한 보증

제품 제한 보증에 대한 최신 및 현행 조건을 확인하려면 razer.com/warranty를 방문하십시오.

책임의 한계

Razer는 제품의 배포, 판매, 재판매, 사용 또는 사용할 수 없음으로 인해 발생하는 모든 이익 손실, 정보나 데이터의 소실과 특별하고 우발적이며 간접적이고 징별적이거나 결과적인 또는 우발적 손해에 대해 어떠한 책임도 지지 않습니다. 어떠한 상황에도 Razer의 책임 부담액은 제품의 소매 가격을 초과하지 않습니다.

일반 사항

이 조항은 제품을 구매한 사법 관할 지역의 법률을 적용하여 해석됩니다. 본 계약의 어떠한 조항이 유효하지 않거나 집행력이 없는 경우, 해당 조항은 (유효하지 않거나 집행력이 없는 한) 부효하며 제외된 것으로 간주되나 기타 나머지 조항은 어떠한 조항도 효력이 상실되지 않습니다. Razer는 사전 통고 없이 언제든지 조항을 변경할 수 있는 권리를 보유합니다.
