사용 설명서 TH42PWD7F PANASONIC

TQBC0789 본 제품을 연결, 작동, 조정하기 전에 본 사용자 설명서의 내용을 숙지하십시오. 또한 향후 참고를 위해 본 설명서를 잘 보관하십시오.

프로그레시브 와이드 플라즈마 디스플레이

• 저희 파나소닉 제품을 구입해 주셔서 대단히 감사합니다. 고객 여러분께서 이번에 구 입해 주신 와이드 플라즈마 디스플레이를 오랜 기간 동안 즐겁게 사용하시길 기원합니 다. 본 제품의 성능을 최대한 활용하기 위해서 다음의 내용 및 주의사항을 숙지하여 주 시고 본 사용자 설명서를 향후 참고를 위해 잘 보관하여 주십시오. 또한 구입시 받으신 영수증을 꼭 보관하시고 본 사용자 설명서 뒷면에 있는 본 제품의 모델 번호와 일련번 호를 꼭 메모하여 두십시오. 저희 파나소닉 웹사이트를 방문해 주십시오 http://www.panasonic.co.jp/global/ 주의사항 p. 3
• 안전 유의사항 p. 4
• 악세사리 p. 7
• 악세사리 내역 p. 7
• 리모콘 건전지 p. 7
• 연결 p. 8
• PC(컴퓨터)연결 p. 9
• 직렬포트 연결 p. 10
• AV 와 COMPONENT 연결 p. 11

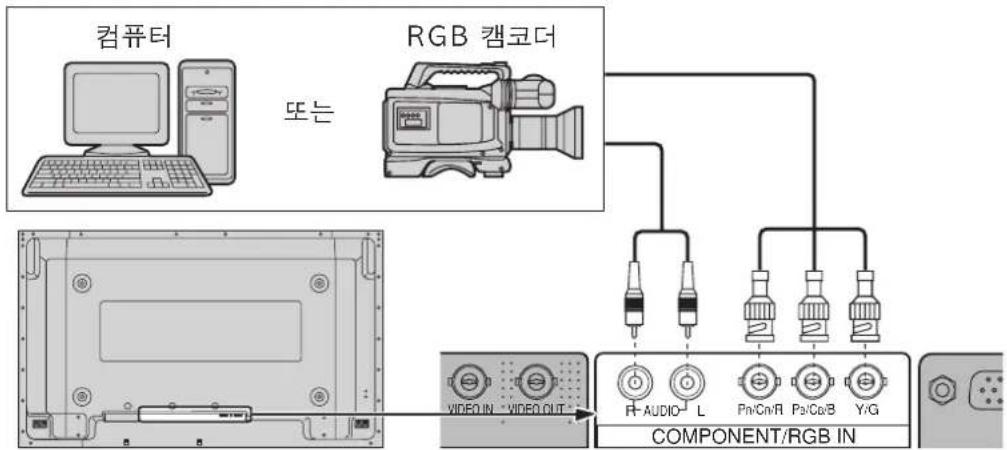

RGB 신호(R, G, B) ............................. 11

• 전원 On/Off p. 12
• 초기 선택 p. 13
• 입력신호 선택 p. 13
• 스크린 메뉴의 국가별 언어 선택 p. 13
• 기본적인 조작법 p. 14
• 리모콘을 이용한 스크린 메뉴 (ON-SCREEN DISPLAY)조작 p. 16
• 화상비율(ASPECT)조정 p. 18
• 화면위치/크기(Picture Pos./Size)조정 p. 19
• 멀티 PIP p. 20
• 화질(Picture)조정 p. 21
• 고급 설정 (Advanced Settings) p. 22
• 소리(Sound)조정 p. 23
• 음 소거(MUTE) p. 23
• 디지털 줌 p. 24
• 현재 시간 설정/타이머 설정 (PRESENT TIME Setup/Set up TIMER) p. 25
• 현재 시간 설정(PRESENT TIME Setup) p. 25
• 타이머 설정(Set up TIMER) p. 26
• 스크린 세이버(잔상 이미지를 방지하기 위해) p. 27
• 스크린세이버 시간 설정 p. 28
• 스크린 잔상 감소 p. 28
• 스크린세이버 타임 설정 p. 29
• 소비 전력의 감소 p. 30
• 입력 라벨 커스터마이징 p. 30
• 멀티 디스플레이 설정 p. 31
• 멀티 디스플레이 설정 방법 각 플라즈마 디스플레이의 디스플레이 번호 위치 설정 방법 p. 31

VGA는 인터내셔널 비즈니스 머쉰 코퍼레이션 회사의 등록상표 입니다.

Macintosh는 애플 컴퓨터 유에스에이 회사의 등록상표 입니다.

S-VGA는 비디오 일렉트로닉스 스탠더드 어소시에이션 협회의 등록상표입니다. 상기 상표와 회사에 대한 별도의 설명이 없어도 위 등록 상표들은 전적으로 존중되어지고 있습니다.

정지화상이 오랜 시간 동안 화면에 표시되게 하지 마십시오. 이러한 경우 본 제품의 화면에 영구적인 잔상이 남게 됩니다. 이러한 정지화상에는 로고, 비디오 게임, 컴퓨터 이미지, 텔레텍스트 및 4:3비율에 표시된 이미지들이 포

1)화재나 감전의 위험을 방지하기 위해 이 제품을 젖은 곳이나 습한 곳에 노출시키지 마십시오. 물을 담는 용기(꽃병, 컵, 화장품 등)나 셋트 (선반 위 등을 포함)위에 놓지 마십시오. 화재의 원인이 될 수 있으므로, 양초와 같은 직접화기의 물체는 제품 위에 놓지 마십시오.

2) 감전사고를 방지하기 위해 커버를 열거나 제거하지 마십시오. 일반 고객들이 교체할 부품은 제품 내부에 없

습니다. 자격을 갖춘 서비스 요원에게 애프터 서비스를 요청하십시오.

3) 전원 플러그의 접지선을 제거하지 마십시오. 본 제품은 3개의핀으로 된 접지선이 포함된 전원 플러그 입니다.

이것은 안전을 위한 설계이오니 만약 전원 플러그를 콘센트에 삽입하기 어렵다면 전기기능사에게 도움을 요 청하십시오. 접지 플러그의 목적을 잊지 마십시오.

4) 전기적 충격을 방지하기 위해서, 반드시 전원 플러그의 AC 코드의 접지선이 안전하게 연결되어 있는지를 확

본 제품은 전기자기장이 비교적 없는 곳에서 사용하시길 권해드립니다. 본 제품을 강력한 전기자기장이 발생되는 곳에서 사용하거나 혹은 입력신호와 중복되는 전기적 잡음이 심한 곳 에서 사용하게 되면 화면이 떨리거나 소리에 잡음현상이 발생하게 됩니다. 본 기기에 손상을 줄 수 있는 상황을 피하시고 강한 전기자기장이 발생하는 곳에서 멀리 떨어진 곳에 설치하십시오.

본 제품은 클래스 A(class A) 제품 입니다. 가정에서 사용하실 때 본 제품은 전자파의 방출을 유발할 수 있습 니다. 이러한 경우 적절한 측정이 요구됩니다.4

본 제품은 다음과 같은 선택사양과 같이 사용해야 합니다. 다른 종류의 아세사리와 같이 사용하게 되면 본 기기에 손 상을 주는 불안정한 상황이 발생할 수 있습니다. (다음의 선택악세서리는 마쓰시타 전기 산업 주식회사에 의해 제조된 제품입니다.)

• 본 제품이 떨어지거나 미끄러질 수 있습니다. 본 제품 위에 어떤 물체도 올려 놓지 마십시오.

• 만약 본 제품으로 물이나 이물질이 흘러 들어 갈 경우 화재나 감전을 유발할 수 있는 누전이 발생할 수 있습니 다. 만약 이물질이 들어 갔을 경우에는 여러분의 지역 가까이 있는 파나소닉 대리점에 문의 하십시오. 충분한 통풍을 위하여; 만약 받침대(선택사양)를 사용하신다면 적어도 본 제품의 위쪽, 좌우로부터 10 cm, 아래쪽에서부터 적어도 6 cm 그 리고 후면에서부터 적어도 7 cm의 공간을 확보하십시오. 혹은 다른 설치 방법들을 사용하신다면 적어도 본 제품의 위쪽, 좌우, 아래쪽으로부터 10 cm 그리고 후면에서부터 적어도 1.9 cm의 공간을 확보하십시오. 전자파를 방출하는 전기 장치 근처에 본 기기를 설치하지 마십시오.

• 이미지, 사운드 등에 간섭을 줄 우려가 있습니다. 특히 비디오 관련 기기는 본 장치에 가까이 하지 말아 주십시 오.5

와이드 플라즈마 디스플레이를 사용할 때 본 제품은 220-240 V AC, 50/60 Hz에서 작동되게 제작되었습니다. 방열 구멍들을 덮지 마십시오.

• 방열 구멍들이 막히면 과열의 원인이 되며 화재가 발생하여 본 기기에 손상을 줍니다. 이물질을 본 제품에 삽입하지 마십시오.

• 이물질이나 발화성 물질을 방열 구멍을 통해 삽입하게 되면 화재나 감전의 위험이 있습니다. 본 제품의 뚜껑을 어떠한 경우에도 제거하거나 변형하지 마십시오.

• 심각한 감전사고를 유발할 수 있는 고압전류가 본 기기 내부에서 흐르고 있습니다. 본 제품의 점검, 조정, 수리 를 위해서는 가까운 지역의 파나소닉 서비스센터에 문의하십시오. 전원 코드를 가능한 안전하게 깊이 꽂으십시오.

• 만약 플러그를 깊이 꽂지 않으면 열이 발생하여 화재의 위험이 있습니다. 만약 플러그가 손상을 입었거나 벽의 소켓이 불안정하면 교체하십시오. 젖은 손으로 전원 플러그를 만지지 마십시오.

• 감전의 위험이 있습니다. 전원 선에 손상을 줄 수 있는 행동을 하지 마십시오. 전원 선을 뽑으려면 선을 당기지 마시고 전원플러그의 머리 부분 을 잡아 당기십시오.

• 전원 선에 손상을 주거나 변형하거나 무거운 물체를 얹거나 열을 가하거나 뜨거운 물체 옆에 두거나 비틀거나 구 부리거나 강하게 당기지 마십시오. 감전과 화재를 유발하게 됩니다. 전원 선이 손상되었으면 가까운 지역의 파 나소닉 서비스센터에 수리를 요청하십시오. 오랜 기간동안 본 제품을 사용하지 않을 경우 전원 플러그를 뽑아 두십시오. 사용 중 문제가 발생할 경우 문제 발생시(화면이나 소리가 나오지 않을 경우), 혹은 연기나 이상한 냄새가 본 제품에서 날 경우 즉각 전원 플러그

• 만약 이러한 상황에서 본 제품을 계속 사용할 경우 화재및 감전의 위험이 있습니다. 점검을 위해 지역 서비스센 터에 연락하시고 필요하시면 수리를 요청하십시오. 여러분이 직접 수리하는 것은 대단히 위험할 뿐만 아니라 수 리도 가능하지 않습니다. 만약 물이나 이물질이 본 제품에 들어 갔을 경우, 본 제품을 떨어뜨렸을 경우 혹은 제품 케이스가 손상을 입었을 경우 즉각 전원 플러그를 뽑으십시오.

• 누전이 일어날 수 있고 화재의 원인이 됩니다. 지역 서비스센터에 연락하시고 필요한 수리를 받으십시오.6

와이드 플라즈마 디스플레이를 사용할 때 플라즈마 디스플레이의 통풍구 가까이에 손이나 얼굴 또는 기타 물체가 위치하지 않도록 하십시오.

• 플라즈마 디스플레이 윗면 통풍구에서는 가열된 뜨거운 공기가 나옵니다. 손이나 얼굴 또는 열변형에 약한 물체 를 통풍구 부근에 위치하지 않도록 하십시오. 이를 준수하지 않을 경우 화상을 입거나 형체변형을 초래할 수 있습니다. 본 제품을 옮길 경우 모든 케이블의 연결을 해체 하십시오.

• 만약 여러 케이블들이 연결된 상태에서 본 제품을 옮길 경우 케이블들이 손상될 수 도 있고 화재나 감전의 위험

본 제품의 청소나 이동을 위해서는 전원 플러그를 반드시 뽑으십시오.

• 감전의 위험이 있습니다. 전원 선을 정기적으로 청소해서 먼지가 끼는 것을 방지해 주십시오.

• 만약 전원 선에 먼지가 끼게 되면 습기가 절연체에 손상을 주어 화재의 위험이 있으니 전원 플러그를 뽑은 다음 마른 천으로 전원 선을 청소해 주십시오. 본 플라즈마 디스플레이는 광선을 방사하므로 그 광선이 다른 적외선 통신 설비에 영향을 미칠 수 있습니다. 당신의 플라즈마 디스플레이로부터 직접 또는 반사되는 광선으로부터 떨어진 곳에 적외선 센서를 설치하십시오. 제품 청소와 유지 관리 본 제품의 앞쪽 화면 부분은 특별하게 처리되어 있습니다. 마른 천이나 부드러운 천을 사용하여 판넬 표면을 닦아 주

• 만약 표면이 더러워 지면 일단 순수한 물이나 중성세제를 약간 푼 물에 적신 부드러운 천으로 닦은 다음 표면이 마를 때까지 마른 천으로 골고루 닦아 내십시오.

• 손톱이나 딱딱한 물건으로 표면을 긁거나 때리지 마십시오. 해충용 스프레이나 솔벤트, 신나 등의 물질에 노출

제품 뚜껑과 케이스가 더러워지면 부드럽고 마른 천으로 닦으십시오.

• 케이스가 부분적으로 더러워지면 중성세제를 약간 탄 물에 부드러운 천을 적셔 닦아내시고 마른 천으로 다시 한 번 마를 때까지 닦아 내십시오.

• 어떠한 세제도 직접적으로 본 제품에 닿게 하지 마십시오. 만약 물이 들어가게 되면 제품 동작에 문제가 발생합

• 해충용 스프레이, 솔벤트, 신나 등의 휘발성 물질이 닿게 하지 마십시오. 케이스의 코팅부분이 벗겨져 나갈 수 있으며 변색될 수 있습니다. 또한 고무나 PVC로 만들어진 물품을 오랫동안 제품과 접촉시키지 마십시오. 안전 유의사항7 PLASMA DISPLAYINPUTSURROUND VOL

아래의 악세서리를 본 제품과 같이 받으셨는지 확인하십시오. 2개의 R6타입의 건전지가 필요합니다.

1. 리모콘을 뒤집어 아래와 같이 건전

3. 뚜껑을 다시 덮고 잠겨지는 소리

리모콘을 자주 사용하시는 분은 장기간 사용을 위해 알카라인 건전지를 사용하십시오. 건전지 사용에 있어 유의사항 잘못된 건전지 설치는 건전지 액의 유출을 유발하여 리모콘에 손상을 줍니다. 건전지는 환경 보호를 위해 올바르게 폐기하십시오. 아래 사항들을 준수하십시오.

1. 건전지는 항상 2 개를 함께 교환하십시오. 다른 제품에 사용하던 건전지를 교체용으로 사용하지 마십시오.

2. 오래된 것과 새 건전지를 함께 쓰지 마십시오.

3. 건전지 타입을 혼용하지 마십시오. (예를 들어 카본 타입과 알카라인 타입을 함께 사용)

4. 충전, 누전, 분리, 가열 혹은 사용한 건전지의 재사용을 삼가 하십시오.

5. 건전지는 리모콘이 적절한 작동을 하지 않을 때 교환하십시오.

“R6”사이즈 두개 AC 코드 페라이트 코어 (S 사이즈) × 1

(L 사이즈) × 2 고정 밴드 × 2

2. 아래와 같이 건전지를 건전지함에

장착합니다. (음극+과 양극– 을 정확하게 맞춥니다.)8

스피커 R 단자 스피커 L 단자 – 케이블 고정 밴드 다음과 같이 복잡한 케이블을 밴드로 고정하십시오. 스피커를 본 제품에 연결할 때 본 제품에 적합한 선택 사양인지를 다시 한번 확인하 십시오. 자세한 사항은 스피커 설치 설명서를 참조하십시오. 첨부된 케이블 고정 밴 드를 그림과 같이 클립 사이로 끼워주십시오. 터미날에 연결된 케이블을 고정시키기 위해서, 케이블 주위를 밴드로 감싼 다음, 밴드의 끝 부분을 아래의 그림과 같이 밴드의 잠금 장치 부분　사이로

가해지는 중압을 최소화할 수 있도록(특히 전원코드) 케이블에 충분한 여유 가 있는지 확인한 다음 제공된 고정 밴드로 모든 케이블을 묶으십시오. AC 코드 연결 (12 페이지 참조)

크램퍼를 밀어 올리고 AC 코드 플 러그를 안전하게 고정하십시오.

AC 코드 주의: 본 도해상의 전원 플러그는 고객의 기기에 설치된 타입과 다를 수 있습니다.

– AC 코드 고정하기 컴퓨터의 직(SERIAL)

(10 페이지 참조) 컴퓨터의 모니터 케이블 과 연결되는 단자(9 페

입 슬롯(covered) COMPONENT/RGB IN 및 오디오 입력단자 (11 페이지 참조) AV 단자(11

주의: 공장 출하시 단자보드는 슬롯 2 와 슬롯 3 에 설치되어 있습니다. 스피커(본 제품에서 지정하는 선택사양)9

• 본 제품으로 입력될 수 있는 컴퓨터 신호는 수평 주사 주파수 15에서 110 kHz와 수직 주사 주파수48에서 120 Hz입니다 (한편 주사선이 1200라인을 초과하는 신호가 적절히 화면에 나타나지 않는다면 신호는 입력되지 않습

• 표시 해상도는 화상비가“4:3”설정되었을 때 640×480도트, 그리고“16:9”설정되었을 때는 852×480도 트 가 최대입니다. 만약 이 표시 해상도가 이러한 최대치를 초과했다면 화상이 선명하지 않고 섬세한 화상이 실현 되지 않을수 있습니다.

• PC입력 단자는 DDC1/2B호환 케이블 입니다. 만약 컴퓨터가 DDC1/2B호환 단자를 가지고 있지 않으면 연결 시 컴퓨터에 대한 설정을 바꿔줘야 합니다.

• 일부 PC제품은 본 제품과 연결되지 않을 수 있습니다.

• DOS/V호환 D-Sub 15P단자를 가진 컴퓨터에는 어뎁터가 필요하지 않습니다.

• 위 그림에서 보여지는 컴퓨터는 하나의 연결 사례로서 그려진 것입니다.

• 본 제품은 타 기기와 연결을 위한 부가적인 케이블을 제공하지 않습니다.

• 특정의 주사선 범위 이상이나 이하로PC 시그널의 수직, 수평의 주사선을 설정하지 마십시오.

• 컴포넌트 입력은 D-sub 15P 컨넥터의 핀 1,2,3으로 가능합니다.

D-Sub 15P 커넥터의 각 핀별 할당 신호 설명 PC 입력 단자의 핀, 도 식핀번호 입력 신호 이름

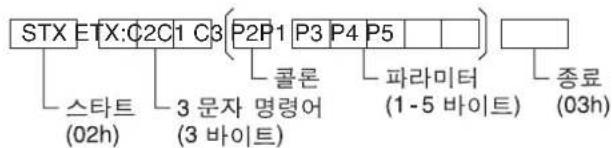

컨트롤 데이터의 기본 형식컴퓨터로부터의 컨트롤 데이터 전송은 STX 신호에 의해 시작되며 STX 신호는 명령어, 매개변수,ETX 신호에 의해 순차적으로 진행됩니다. 만약 매개변수가 없다면 매개변수 신호도 보내질 필요가 없습니다.

• 만약 다중 명령이 전송되면 다음 명령을 보내기 전에첫번째 명령에 대한 응답이 올 때까지 기다려야 됩니

• 실수에 의해 잘못된 명령이 보내지면 “ER401” 이란 메시지가 컴퓨터로 돌아오게 됩니다.

• 컴퓨터를 본 제품에 연결할 때는 RS-232C 케이블을 사용하십시오.• 위 컴퓨터 그림은 하나의 예로서 그려진 것 입니다.• 본 제품은 타 기기와 연결을 위한 부가적인 케이블을 제공하지 않습니다.직렬단자(serial terminal)는 본 제품이 컴퓨터에 의해 작동될 때 사용합니다.직렬단자는 RS-232C 인터페이스 규격을 따르며 본 제품은 본 제품에 연결된 컴퓨터에 의해 조작되어 집니다. 연결된 컴퓨터는 아래에서 보여지는 조건을 충족하는 컨트롤 데이터를 주고 받을 수 있는 소프트웨어가 필요합니다.소프트웨어의 프로그래밍 언어와 같은 컴퓨터 응용 프로그램을 사용해야 합니다. 자세한 사항은 응용 프로그램에 제공되는 문서를 참고 하십시오.RS-232C 용 핀 레이아웃

SERIAL D-sub 9p STX ETX:C2C1 C3 P2P1 P3 P4 P5전원이 꺼져 있을 경우, 디스플레이는 PON 커맨드에서만 반응합니다.

PON POF AVL AMT IMS DAM 컨트롤 내용Power ONPower OFF볼륨 00~63오디오 MUTE OFF오디오 MUTE ON입력 선택(토글)

PC 모드스크린 모드 선택(토글) 4:3 Zoom 16:9 Just Panasonic Auto

통신 매개변수신호 레벨싱크로나이제이션 법

문자 크기스톱 비트플로우 컨트롤RS-232C 컴플라이언트아신크로너스9600 bps None 8 bits1 bit RS-232C 컨버젼 케이블D-sub 9-pin

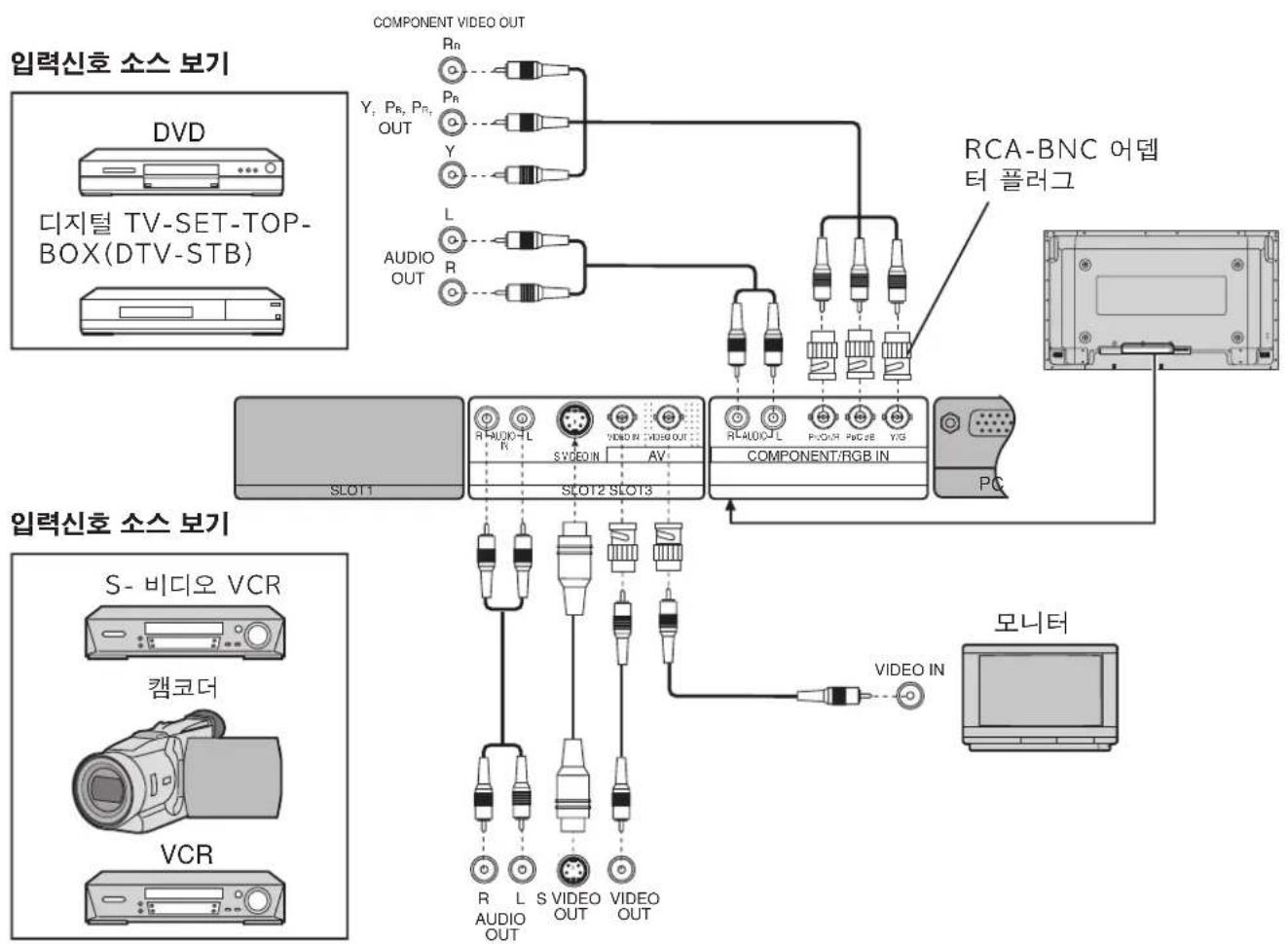

• “Setup” 메뉴에서“Component /RGB-in select”설정을 “Component”로 바꾸십시오.(33페이지 참조)

• 상기의 기기와 케이블 그리고 어뎁터 플러그는 본 세트에 제공되는 것이 아닙니다.

• “Setup” 메뉴에서“Component /RGB-in select” 설정을 “RGB”로 바꾸십시오.(33페이지 참조)

• 상기의 기기와 케이블 그리고 어뎁터 플러그는 본 세트에 제공되는 것이 아닙니다. S- 비디오 VCR

주요 플러그 타입은 국가에 따라 다릅니다. 따라서 왼쪽 그림 과 같은 전원 플러그가 현재 설치하고 있는 플러그와 다를 수

플라즈마 디스플레이에 있는 전원 스위치를 눌러 전원설정을

보기: 아래의 스크린은 플라즈마 디스플레이가 켜진 이후에 표시됩니다.(설정 상태는 실제와 다를 수도 있습니다.) 처음 전원을 켰을 때, 언어 선택 스크린

처음 설정된 다음의 언어 설정은 설정 메 뉴로부터 선택할 수 있습니다.(13 페이

과 버튼을 사용하여 원하는 언어를 선택하고, ( ) ACTION (설정) 버튼을

처음 설정된 다음에는, 아래와 같은 스크린이 한동안 표시됩니다.( 설정 상태는 실제와 다를 수도 있습니다.) 플라즈마 디스플레이를 꺼기 위해 리모트 콘트롤의 버튼을 눌러 주십시오. 전원 지시등: 적색 (대기 상태) 플라즈마 디스플레이를 켜려면 리모콘의 버튼을 눌러 주십시오.

플라즈마 디스플레이가 on 상태이거나 대기 모드일 경우, 플라즈마 디스플레이 의 스위치를 눌러 플라즈마 디스플레이의 전원 설정을 off 시켜 주십시오.

전원 관리 기능이 기능하는 동안, 전원 지시등은 전원이 꺼져있는 상태에서 오 랜지색으로 바뀝니다. AC 코드 플러그를 플라즈마 디스플레이에 연결 크램퍼로 플라즈마 디스플레이에 AC 코드 플러 그를 안전히 고정하십시오.(8 페이지 참조) R - STANDBYG POWER ONR - STANDBYG POWER ONTH-42PWD7INPUT MENU ENTER

16:913 설정화면을 표시하기 위해서는 설정버튼(Setup)

OSD Language 를 선택합니다.

• 본체의 INPUT(입력) 버튼을 눌러도 선택할 수 있습니다.

• 단자 보드가 슬롯에 설치되지 않았다면 입력 단자는 선택되지 않을 것입니다.

• 컴포넌트 /RGB입력 단자에 연결된 소스로부터의 신호와 일치되도록 선택하십시 오.(33페이지 참조)

• 2스크린 표시에서 같은 입력 모드는 메인화상과 서브화상에 대해 선택되지 않습

옵션의 단자 보드를 설치하여 연결할 입력 신호를 선택합니다. 플라즈마 디스플레이에 접속된 기기로부터 재생된 입력 신호를 선택하려면 INPUT(입력) 버튼을 누르십시오. 입력 신호는 다음과 같이 바뀔 것입니다. .......(일본어).......(중국어)ItalianoFrançaisDeutschEnglish(UK)EspañolENGLISH(US)R - STANDBYG POWER ONINPUT MENU ENTER

SET UP 스크린 메뉴의 국가별 언어 선택14 PC 버튼 PC 모드를 선택하기 위해 이 버튼을 누릅니다. 이 버튼은 PC 모드로 바로 전환되게 해 줍니다.

장시간 정지 화상을 표시하면 플라즈마 디스플레이 패널 위에 잔상(이미지 래그)이 나타날 수 있습니 다. 잔상을 방지하려면 스크린을 약간 어둡게 하는 기능을 사용하십시오 (37 페이지 참조). 하지만, 이 기능이 잔상 방지를 위한 완전한 해결책이 되지는

화상비율(Aspect mode)(18 페이지 참조).

Off timer 전원 자동 꺼짐 타이머는 전원 자동 꺼짐 타이머 기능이 설정되었을 때만 나타납니다. 실행 / 화상비율 (Enter/ Aspect)버튼 (16, 18 페이지 참조)

(Power indicator) 전원표시기가 켜집니다.

전원 꺼짐(Power Off) .......... 표시기가 켜져 있지 않습니다. (전 원 플러그가 콘센트에 연결되어 있 는 동안은 본 기기는 소량의 전기를

(PC입력 신호와 PC의 스 크린세이버가 작동하는 동안)

C.A.T.S.센서 플라즈마 C.A.T.S.(대조 자동 트래킹시스템) 플라즈마 C.A.T.S.는 주위의 밝기를 자동적으로 감지하 고 최적의 대조를 실현하기 위해 단계적으로 적절한 밝기

(Picture Mode(화질 모드)가 Auto (자동)으로 설정되 었을 때 유효합니다.)

MENU 버튼을 누를 때마다 메뉴 스크린은 변 합니다.(16 페이지 참조) N 버튼 (19, 21, 22, 23 페이지 참조) 이 버튼을 누르면 현재 기기의 상태를 화면에 표시

4:3 화질조정 버튼(PICTURE button) (21 페이지 참조) 멀티 디스플레이 버튼 (20 페이지 참조)

(Volume Adjustment) 음량을 높이려면 + 버튼을. 음량을 낮추려면 – 버튼을

그리고 PC IN 선택) (13 페이지 참조)15

서라운드 버튼(SURROUND button) 서라운드 버튼을 누를 때 마다 서라운드 기능이 반복적으로 켜지고 (On) 꺼집니다(Off). 서라운드 사운드의 장점은 다양합니다. 마치 콘서트 홀이나 극장에 있는 것과 같이 소리에 둘러 싸여진 기분을 느낄 수 있습니다.

(Surround) 설정은 각각의 사운드 (Sound)

(Auto, Normal) 로 각각 기억 저장됩니다.

(Stand-by ON/OFF button) 본 제품에 있는 주 전원 스위치가 먼저 켜져야 한다.(12 페이지 참조) 이 버튼을 누르면 동작대기 상태에서 전원 켜짐 상태가 되며 다시 누르면 전원 켜짐 상태가 되면서 동작대

INPUT1, INPUT2, INPUT3 그리고 PC IN 입력 슬롯을 연

속적으로 선택합니다.(13 페이지 참조) 음량조절버튼 (Volume Adjustment) 음량을 높이려면 + 버튼을, 음량을 낮추려면 – 버튼을 누릅니다. 액션버튼 (ACTION button) 최종적으로 선택한 사항을 결정할 때 누릅니다. 화상비율(ASPECT)조정 이 버튼을 눌러 ASPECT (화상 비율)를 선택합니다. (18 페이지 참조)

(SOUND button) (23 페이지 참조)

(SET UP button) (16 페이지 참조) 상하좌우 선택 키 버튼 (POSITION button) R 버튼(16,17 페이지 참조) 이전 메뉴 스크린으로 돌아가려면 R 버튼을 누르십시오. 화면위치 / 크기 조정 버튼

(19 페이지 참조) 오프 - 타이머 버튼 (OFF TIMER button) 본 제품은 30 분, 60 분, 90 분 간격으로 자동 전원 꺼짐 설정이 가능합니다. 이 버튼을 누르면 순차적으로 점멸시간이 선택되며 0분은 오프 - 타이머 설정을 취소하는 것을 의미합니다. 점멸 3 분전에는“Off timer 3”라는 자막이 표시된다. 주 전원 공급이 중단되면 오프 - 타이머 설정도 자동적으로 취소

디지털 줌(24 페이지 참조) 디지털 줌을 이용하려

ZOOM MOVE 표시된 이미지의 명시된 부 분을 확대 표시합니다. 음 소거 버튼(Sound mute On/Off) (23 페이지 참조) PLASMA DISPLAY INPUTSURROUND VOL

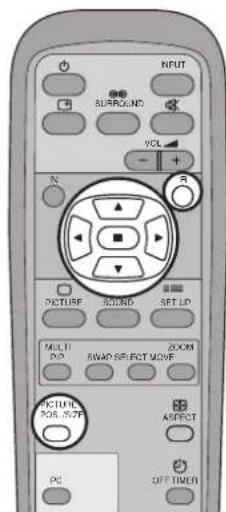

VOL 리모콘을 이용한 스크린 메뉴(ON-SCREEN DISPLAY)조작 화면위치 / 크기(Picture Pos./Size) 조정 메뉴(19 페이지 참조) “RGB / PC” 입력 신호에서 “AV(S Video)(음영상(S 비디오))”, “Component(컴포넌트)”, “DVI” 입

사운드(Sound) 조정 메뉴 (23 페이지 참조)

화질(Picture)조정메뉴 (21 페이지 참조) 또한 기기의 MENU 버튼을 눌러도

MENU 버튼을 누를 때 마다 메뉴 스

1 선택하기 위해 누르십시오. 2 각 조정 스크린을 작동하려

이전 메뉴 스크린으로 돌아가 려면 R 버튼을 누르십시오.

“Signal” 메뉴는 각각의 입력신호에 따라 다른 설정 조건으로 표시됩니다.(13 페이지 참조) AV(S- 비디오)용 신호 스 크린 (33, 34페이지 참조) 컴포넌트용 신호 스크린 (34 페이지 참조) RGB용 신호 스크린 (34, 35 페이지 참조)

“Setup(설정)” 메뉴로 돌아 가려면, R 버튼을 누르십시오. Setup 을 누르

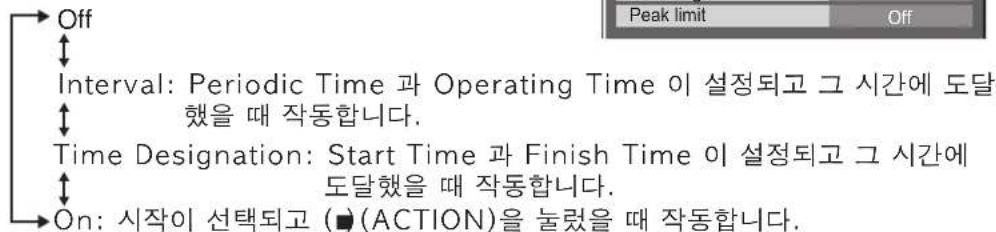

시작 시간(Start Time) 및 종료 시간(Finish Time) 을 선택합니다.(Time Designation이 선택되었을 때). Periodic Time / Operating Time 을 선택합니다. (Interval 이 선택되었을 때). “Screensaver”메뉴에 엑세스 하기 위 해서 누르십시오.(27- 29 페이지 참조) 멀티디스플레이 스크린 설정 하기(31 페이지 참조)

“Setup(설정)” 메뉴로 돌아 가려면, R 버튼을 누르십시오. POWER ON Time/ POWER OFF Time 을 선택합니다. POWER ON Time / POWER OFF Time

타이머 선택 설정하기 (25, 26 페이지 참조) PRESENT TIME Setup에 대해(25 페이지 참조) 리모콘을 이용한 스크린 메뉴(ON-SCREEN DISPLAY)조

VOL 다음 메뉴 화면으로 돌아가기 위해 누르십시오.

DVI 용 신호 스크린 (34, 35 페이지 참조)18 ASPECT 화상비율(ASPECT)조정 본 제품은 사용자로 하여금 와이드 스크린 영화를 포함하여 최적 최대의 크기로 화상과 영화를 감상할 수 있게 합

반복해서 누를 때마다 화상 비율 옵션이 변경됩니다:

• PC 신호 입력에 대한 모드는 “4:3”, “ Zoom(

” 그리고 “16:9” 사이에서 만 변경됩니다.

Component(컴포넌트)”,“RGB” , “DVI” 입력 신호에서 1125 (1080) / 60i

50p 신호 입력은, “16:9” 모드가 설정된 경우 전환할 수 없습니다.

• Panasonic Auto 는 비디오 신호 입력 중에만 선택됩니다.

• 화상비율 모드는 각 입력 단자(INPUT1, INPUT2, INPUT3 그리고 PC IN) 에 대해 각각 기억됩니다. ENTER 버튼을 누를 때 마다 화상비율 모드가 변경

• 기타 : 화상비율 변경은 불가능 합니다.

VOL 주의: 장시간 동안 화면을 4:3 비율로 표시되게 하지 마십시오. 영구적인 잔상이 본 제품의 플라즈마 판넬에 남

16 : 9 Panasonic Auto (파나소닉 자동) Just(적정) 4:3 은 표준 4:3 사이즈에서 4:3 화상을 표시합니다. Zoom 모드는 화상의 중심 부분을 확대한다. 16:9 모드는 화상의 크기를 최대화 하지만 화면이 늘어나

Just 모드는 4:3 화상을 최대화하여 보여주나 화상비율 보 정 기능이 화면의 중심에 적용되어 단지 화면의 좌우측 부 분만이 늘어나 보인다. 화면의 크기는 원 화상 신호에 달려 있다. 자동적으로 화면을 확대시켜 최적 최대의 크기로 화상을 감

• Panasonic Auto 모드는 자동적으로 화상비율을 16:9 와 4:3의 혼합으로 구성되게 디자인되어 있다. 증권시장 주가표 화면과 같은 4:3 비율화면의 경우 때때로 기대하 지 않았던 화면 사이즈가 나타나기도 한다. 이와 같은 화 면을 볼 때에는 화상비율을 4:3으로 전환하는 것이 좋다.

• Panasonic Auto (파나소닉 자동)에서 Picture V-Pos/ V-Size(화상 수직-위치/수직-사이즈)가 16:9 모드로 저 장된 경우, 조정값은 저장되지 않습니다. 이미 저장된 모 드가 있는 경우, 화면은 기존의 조정으로 돌아갑니다. 4 : 3 Zoom 16 : 9 Just Panasonic Auto Panasonic Auto 모드 설정에 따라 바 뀜(34 페이지를 참

길게 늘어난 이미지 확대된 이미지 4:3 이미지19 화면위치/크기(Picture Pos./Size)조정

화면위치 / 크기(Picture Pos./Size)조정 버튼을누릅니다.화면위치와 크기(Pos./Size) 조정을 위해 누르십시오.조정 모드를 끝낼 경우 눌러 주십 H-Pos/H-Size/V-Pos/V-Size/Clock Phase를 선택합

• 다른 입력 신호 형태에 대한 상세한 조정은 별도로 기록되어 있습니다.(525(480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p· 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p에 대한 컴포넌트 신호 조정이 각각 기록되어 있고, RGB/PC/DVI 신호는 각각의 주파수에 따라 저장되어 있습니다.)• 만약 VCR혹은 DVD로부터 Cue혹은 Rew와 같은 신호가 들어오면 화면위치가 아래 위로 바뀌어 집니다. 이러한 화면 위치의 이동은 화면위치/ 크기(Picture Pos./Size) 조정 기능으로 통제할 수 없습니다.
• Panasonic Auto (파나소닉 자동)에서 Picture V-Pos/V-Size(화상 수직-위치/수직-사이즈)가 16:9 모드로 저장된 경우, 조정값은 저장되지않습니다. 이미 저장된 모드가 있는 경우, 화면은 기존의 조정으로 돌아갑

ZOOM NormalNormalise Picture Pos. /Size V-Pos H-Pos V-Size H-Size Normal Normalise Picture Pos. /Size V-Pos H-Pos V-Size H-Size Clock Phase 수평 사이즈를 조정합니다.수직 사이즈를 조정합니다.H-PosV-Pos수평 위치를 조정합니다.수직 위치를 조정합니다.H-SizeV-SizeClock Phase(클럭 상)(RGB/PC모드 에서)화면의 깜빡거림이나 일그러짐을 제거합니다. “RGB / PC” 입력 신호에서“AV(S Video)(음영상(S 비디오))”, “Component(컴포넌트)”, “DVI” 입력 신호에서화면위치 / 크기(Picture Pos./Size) 화면이 작동 중일 때 리모콘에 있는 N 버튼을 누르거나Normalise 상태에서 액션버튼

(ACTION button)을 누르면 모든 조정 값이 본 제품의 출고 시입력된 초기 값으로 돌아옵니다.

이 버튼을 누를 때 마다 메인화상과 서브화상이 하기와 같이 표시될 것입

[POP] 이 버튼을 눌러 입력 모드를 선택합니다. 메인화상과 서브화상 표시 하에서 입력 모드를 바꿀려고 하는 화상을 선택하십시오. 이 버튼을 눌러 서브화상으로 이동합니다. 누를 때 마다 서브화상의 위치가 변경될 것입니다.

• 서브화상은 위치에 따라 온스크린 표시에 의해 가려질 수 있습니다.

• 사운드 출력은 메인화상으로부터 발생합니다.

• 2스크린 표시에서 같은 입력 모드는 메인화상과 서브화상에 대해 선택되지 않습니다.

• 메인화상과 서브화상은 서로 다른 회로로 재생하기 때문에, 화상의 선명도가 약간 다를 수 있습니다. 또한, 메인 화상에 표시되는 신호의 종류 및 2-화상 재생 모드에 따라 서브화상의 화질에 차이가 있을 수 있습니다.

• 화상 내 화상 (PIP) 및 화상 외 화상 (POP)에 사용되는 서브화상은 작은 크기로 표시되므로, 자세히 표시되지 않

• 두개의 컴퓨터 화면의 화상은 단순화된 형식으로 표시되므로, 각각의 화상을 만족스러운 화질로 표시하지 못할 수

입력 모드 변경이 가능합니다. 입력신호를 변경하려면 누르

메인화상 라벨이 밝아짐 서브화상 라벨이 밝아짐

메인화상 라벨이 변경됨 서브화상 라벨이 변경됨 메인화상 서브화상 메인화상 서브화상

화상 메뉴를 표시하기 위해 리모콘의화질(Picture) 조정 버튼을 누르십시 원하는 항목을 화살표 키를 사용하여 선택합니다.조정을 위한 메뉴를 선택하기 위해 누릅니다.메뉴 뒤의 픽쳐를 보고 원하는 레벨을 선택합 프로페셔널 수준에서 고화질의 조절을가능하도록 하는 고급설정(다음 페이지 고급 설정 종료(Advanced SettingsOff)화질조정에서 선택된 사항들이 반영되어 화상이 표시됩니다.“ON” 을 선택하기 위해 누르십시오.고급설정을 실행합니

” 버튼을 누르십시오.모드를 전환하려면

” 버튼을 누르십시오. 만약 좀더 상세히 화질과 화면의 색을 조정하려면 다음페이지를 참조 하십시오.(다음 페이지를 참조)Normal저녁 실내등과 같은 일반적인 시청 환경을 위한설정입니다.이 메뉴는 일반적인 밝기(Brightness) (Contrast)을 조정합니다.Dynamic좀더 밝은 화면을 구성하기 위한 설정이며 일반적인 설정보다 밝기(Brightness)와 (Contrast)을 높여 설정합니다.Cinema영화 시청을 위해 적당한 설정입니다. Auto 환경에 가장 적절한 밝기를 자동적으로 선택합니

Normal Cool Warm Auto NormalCinema DynamicColour Management(색상 관리) On(켜짐)생생한 색상 조정을 자동으로 수행합니다.MULTI PIP

SOUNDSET UPASPECTPICTUREPOS. /SIZEINPUTPICTURE화질(Picture)조정 메뉴가 작동 중일 때 리모콘에 있는 N버튼을 누르거나 Normalise 상태에서 액션버튼( )(ACTION button)을 누르면 모든 조정 값이 본 제품이 출고 시 입력된 초기 값으로 돌아옵니다.

색조의 농담에 있어 어두운 배경부분을 조정합니다.매우환한 및 눈에 안보이는 부분를 조정합니다.(입력 신호가 DVI 인 경우 조정할 수 없습니다.)연한 붉은 색 부분의 흰색 밸런스를 조정합니다.연한 푸른 색 부분의 흰색 밸런스를 조정합니다.어두운 붉은 색 부분의 흰색 밸런스를 조정합니다.어두운 푸른 색 부분의 흰색 밸런스를 조정합니다.S Curve

어두운 신호의 휘도는 자동적으로 증가합니다.

• “Colour” 과 “Tint” 설정은 “RGB” 와 “PC” 입력 신호에 대해 조절할 수 없습니다.• Picture Mode(화질 모드)에서 각기능(Contrast(콘트라스트) ,Brightness(휘도), Colour(색상),Tint(음영), Sharpness(선명도))의 수준을 변경할 수 있습니다. 노멀, 다이나믹 그리고 시네마 대한 각각의 상세한 설정은 각 입력 모드(INPUT1, INPUT2, INPUT3 그리고 PC IN)에 대해 각각 기억됩니다.
• “Tint” 설정은 “AV(S-비디오)” 입력 신호 중, NTSC신호에 대해서만 조정이 가능합니다.• Contrast(콘트라스트)의 경우, 밝은 화상을 증가시키거나 어두운 화상을 감소시켰을 경우 현저한 변화가 없을 수 있습니다. BlackextensionInput levelW/B High RW/B High BW/B Low RW/B Low BGamma AGC 고급 설정 (Advanced Settings) 낮게 높게낮게 높게낮게 높게낮게 높게낮게 높게아래로 위로

• W/B조정은 다음과 같이 실행합니다.1. W/B High R 과 W/B High B 설정을 사용하여 밝은 부분의 흰색 밸런스를 조정합니다.2. W/B Low R 과 W/B Low B 설정을 사용하여 어두운 부분의 흰색 밸런스를 조정합니다.

3. 1 와 2 를 반복 실행하여 원하는 설정을 만듭니다.

스텝 1 와 2 는 다른 설정에 영향을 미치기 때문에, 조절할 경우는 각 스텝을 차례로 반복해 주십시오.

• 조정값은 각 입력 모드(INPUT1, INPUT2, INPUT3 그리고 PC IN)에 각각 기억됩니다.• 조정된 수치들은 조정의 참고 수치로 활용될 수 있습니다. 꺼짐 켜짐낮게 높게 ContrastBrightnessColour Tint Sharpness 효과 조정낮게 높게어둡게 밝게적색 강조 녹색 강조적절한 밝기와 화면 조밀도를 선택합 밤거리 장면이나 머리 색 같이 어두운 화면을 좀 더 잘 보이게 하기 위해 선택합니다.밝은 색감을 정밀하게 조정합니다.피부색을 잘 나타내기 위해 조정합니다.화면의 선명도를 조정합니다.낮게 높게낮게 높게고급설정(Advanced settings) 메뉴가 작동 중일 때 리모콘에 있는 N버튼을 누르거나 Normalise 상태에서( ) 액션버튼(ACTION button)을 누르면 모든 조정 값이 본 제품의 출고 시 입력된 초기 값으로 복원 됩니다.

소리를 조정하기 위해서는 소리조정 (SOUND) 버튼을 누릅니다. 음 소거(MUTE) 전화를 받거나 갑자기 찾아온 손님이 있을 때 유용한 기능. 음 소거 버튼(MUTE)을 누른다. 다시 누르면 음 소거 기능이 해제되며 전원을 껐다 켰을 때 혹은 음량을 조정했을 때 도 기능이 해제됩니다.

• 서라운드 효과를 켜고 끌 때에는 바로 서라운드(SURROUND) 버튼을 눌러도 됩니다. (15 페이지 참조)

• 저음, 고음 그리고 서라운드 설정은 각 사운드 모드에 대해 별도로 기억됩니다.(Normal, Auto)

화살표 키를 이용하여 원하는 설정을 선택합니다. 원하는 조정메뉴를 선택을 위해 누릅니다. 음을 듣고 원하는 레벨을 선택합니다. Bass

Balance 좌우 음향 출력을 조정합니다. Surround(다음 페이지 참조) ON 또는 OFF 를 선택하

음향 출력 조정합니다. 원래의 음색을 출력합니

(Sound) 조정 메뉴가 작동 중일 때 리모콘에 있는 N 버튼을 누르거나 Normalise 상태에서 액션버

(ACTION button)을 누르면 모든 조정 값이 본 제품의 출고시 입력된 초기 값으로 돌아옵니다.

표시된 이미지의 명시된 부분을 확대 표시합니다.“조작 가이드”표시디지털 줌을 조작하려면 누르십시오.“조작 가이드”가 표시됩니다.확대된 이미지의 영역을 선택하십시오.선택할 확대 위치를 누르십시오. ZOOM MOVE 확대된 디스플레이에 적절한 배율을 선택하십시오.이 버튼을 누를 때 마다 배율은 바뀝니다.이것은 디스플레이 되는 이미지상에 나타납니다.노멀 디스플레이로 돌아가기 (디지털 줌 해제)디지털 줌을 종료하려면 누르십시오.커서가 이동할 것입니다.SURROUND 버튼MUTE 버튼VOL 버튼OFF TIMER 버튼 Exit

• 전원이 OFF(“Off Timer”조작 포함) 상태 일때, 디지털 줌은 종료됩니다.• 디지털 줌 기능은 다음 조작상태에서 선택할 수 없습니다.“Multi-screen” (MULTI DISPLAY). (31페이지 참조)“Multi-viewer” (PIP, POP, PAP) 조작. (20페이지 참조)• 디지털 줌이 작동중일 때,“화면위치/크기(Picture Pos./Size)조정”은 사용할 수 없습니다.• 디지털 줌 기능은 다음 컴포넌트 신호에 대해 효율적입니다. 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 750 (720) / 60p · 50p, 1250 (1080) / 50i• 디지털 줌 기능은 다음 컴포짓 신호에 대해 효율적입니다.NTSC, PAL, SECAM디지털 줌이 작동하는 동안에는 하기의 키로만 조작이 가능합니다. Remote control(리모콘)][Unit(본체)]

VOL VOL 버튼25 현재 시간 설정/타이머 설정(PRESENT TIME Setup/Set up TIMER) 타이머는 플라즈마 디스플레이 On 또는 Off 를 변경할 수 있습니다. 타이머 설정을 시도하기 전에 필요하다면 현재 시간을 확인하고 조정하십시오. 그런다음 POWER ON Time / POWER OFF Time을 설정하십시오. 설정 메뉴 스크린을 표시하기 위해 누르십시오. Set up TIMER 또는 PRESENT TIME Setup 을 선택합니다. Set up TIMER 스크린 또는 PRESENT TIME Setup 스크린을 표시합니다.

PRESENT TIME Setup 스크린을 표시하십시오. 현재시간을 설정하려면, 다음 순서대로 진행하십시오. 현재 시간 설정(PRESENT TIME Setup)

PRESENT TIME을 선택하기 위해

Set 을 선택하기 위해 누르십시오. PRESENT TIME Setup 을 저장합니다.

Set 은 PRESENT TIME 이 설정되어 있지 않으면 선택되지 않습니다. PRESENT TIME 을 누르십시오.

버튼을 누르면 PRESENT TIME 이 한번에 1 분씩 변경됩니다.

버튼을 계속 누르면 PRESENT TIME 은 15 분 까지 변경됩니다. SET UPPRESENT TIME Setup 을 종료하려면 누르십시오.SET UP 1/2

버튼을 한번 누르면 POWER ON Time / POWER OFF Time 이 한번에 1 분씩 변경됩니다.

버튼을 계속 누르면 POWER ON Time / POWER OFF Time 이 15 분 까지 변경됩니다. POWER ON Time / POWER OFF Time 을 선택합니다.

현재 시간 설정/타이머 설정(PRESENT TIME Setup/Set up TIMER)

타이머 기능은“PRESENT TIME”이 설정되지 않으면 작동하지 않습니다. Set up TIMER 스크린 표시

PRESENT TIME 00:0027 반전(Reversal)/스크롤(Scroll)선택 스크린 세이버(잔상 이미지를 방지하기 위해) 특히 4:3 모드에서는 잠시라도 정지 화면을 표시하지 마십시오. 정지 화면이 그대로 남는 다면, 스크린 세이버(Screensaver)가 작동될 것입니다.

설정(Setup) 메뉴 스크린을 표시하기 위해

스크린 세이버(Screensaver)를 선택하기 위해서 눌러 주십시오. 스크린 세이버(Screensaver) 스크린을 선 택하기 위해서 눌러 주십시오. 기능을 선택하기 위해서 눌러 주십시오. 원하는 기능을 선택하기 위해서 눌러 주십시오. 모드를 선택하기 위해 누르십시오. 각 모드 항목을 선택하기 위해 누르십시오.

White bar scroll(화이트 바 스크롤) : 화이트 바가 왼쪽에서 오른쪽으로 스크롤

Image Reversal(이미지 반전) : 네가티브 이미지가 스크린에 표시될 것입니다. Time Designation: Start Time 과 Finish Time 이 설정되고 그 시간에 도달했을 때 작동합니다. Interval: Periodic Time 과 Operating Time 이 설정되고 그 시간에 도달 했을 때 작동합니다. Off 화이트 바 스크롤 이미지 반전 On: 시작이 선택되고 ( )(ACTION)을 눌렀을 때 작동합니다.

모드가 On 으로 설정되었을 때 Start 를 누르십

6:15 12:30 High Off Off PRESENT TIME 00:0028 스크린 세이버(잔상 이미지를 방지하기 위해) 스크린세이버 시간 설정 Start Time / Finish Time 을 선택합니다 (Time Designation 이 선택되었을 때). Periodic Time / Operating Time을 선택 합니다(Interval 이 선택되었을 때). 설정을 위해 누르십시오.

주의: 타이머 기능은“PRESENT TIME”이 설정되지 않으면 작동하지 않습니다.

버튼을 누르면 시간은 한번에 1 분씩 변경됩니다. [그러나 Periodic Time 이 선택되었을 때 변경은 15 분 간격으로 이루어집니다.]

버튼을 계속 누르면 시간은 15 분까지 변경합니다. Time Designation 또는 Interval 을 선택한 후에, 적절한 시간 설정이 선택 가능해지고 Operating Time이 설 정될 것입니다.(시간은 “Mode” 가 “On” 또는 “Off” 일 때 설정할 수 없습니다.)

“On” 또는“Off”를 선택합니다.

설정메뉴 스크린을 표시하기 위해 누르십시오. SET UP29 스크린세이버 타임 설정

Side panel 을 선택합니다. Off, Low, Mid, High 를 선택하기 위해서 눌러 주십시오. 스크린세이버(Screensaver)를 종료하기 위해서 눌러 주십시오.

장시간 4:3 모드로 화면을 디스플레이하지 마십시오. 디스 플레이 부분의 양쪽 부분 사이드 패널에 잔상이 남을 수도

잔상이 나타나는 것을 방지하기 위해서는 사이드 패널을 밝

스크린 세이버(Screensaver) 스크린 표시 (앞쪽 페이지의 조작 설명 1 과 2 단계를 참조해 주십시오.)

• 잔상의 발생을 줄이기 위해서는 사이드 패널을 High(높음)로 설정하십시오.

• 사이드 패널은 화면에 표시되는 화상에 따라 반짝거림(흑/백의 교차)이 있을 수 있습니다. 시네마 모드를 사용하 여 그러한 현상을 줄일 수 있습니다. Off Low Mid High

스크린 세이버(잔상 이미지를 방지하기 위해)

본 기능은 비화상 영역에 유용합니다. ScreensaverStartFunction Mode Side panelWobblingPeak limitFinish TimeStart TimeWhite bar scroll Off 6:15 12:30 High Off Off PRESENT TIME 00:0030

• Power save: 본 기능이 작동중일 때, 플라즈마 디스플레이의 밝기 수준이 제어되고 소비 전력 또한

• Standby save: 본 기능이 작동중일 때, 마이크로컴퓨터의 소비전력은 전력 공급 대기(12, 14, 15 페이 지 참조) 중에 감소하고, 기기의 대기 전력 또한 감소합니다.

• Power management: PC 입력 모드 중 신호의 존재 여부에 따라 기기 전원 공급은 켜지거나 꺼집니다. 본 기능은 온 상태에서 이용 가능합니다.(PC(Mini D-sub)단자로 부터 입력 중일 경우

• Auto power off: 기기의 전원 공급은 신호가 없을 때 꺼집니다. 이 기능이 On 으로 설정 되었을 때, 기기의 전원 공급은 입력 신호가 멈춘 후 10 분 동 안 Off 를 유지합니다. 본 기능은 PC(Mini D-sub)단자로 부터의 입력을 제외한 입력 신호에 대해 효과적입니다. 설정을 종료하려면 누르십시오. 입력 라벨을 선택하려면 누르십시오. 입력 라벨을 변경합니다. 입력 라벨 커스터마이징 본 기능은 표시된 입력신호의 라벨을 바꿀 수 있도록 합니다.

슬롯1과 슬롯3에 접속된 옵션 단자 보드를 통해 입력 신호를 선택할 동안 입력 라벨은 각 옵션 단자 보드에 의존

“Power management” 와 “Auto power off”는 노멀 뷰잉(하나의 화상 스크린) 에서만 유효합니다. 1/2

멀티 디스플레이 설정 아래의 그림과 같이 플라즈마 디스플레이를 4, 9, 16 그룹으로 배열하여, 확대 화면을 모든 스크린에 걸쳐 표시할

본 모드의 작동에 대해서는 각 플라즈미 디스플레이는 위치를 결정하기 위해 디스플레이 번호를 설정해야 합니다. 설정 메뉴 스크린을 표시합니다. “MULTI DISPLAY Setup”메뉴를 표시

MULTI DISPLAY Setup을 선택합니다.

MULTI DISPLAY Setup 을 선택합니다. “On” 또는“Off”를 선택합니다. 멀티 디스플레이 설정 방법 그룹 16 (4 × 4) SET UP 그룹 4 (2 × 2) 그룹 9 (3 × 3) 2/2SetupScreensaverMULTI DISPLAY SetupSet up TIMERPRESENT TIME Setup MULTI DISPLAY Setup LocationMULTI DISPLAY SetupRatio Off 2 × 2 INPUTSURROUND VOL

PICTURESOUND MULTI PIP

ZOOM32 Ratio(2 단계)를 선택합니다. “2 × 2”, “3 × 3”, “4 × 4” 을 선택합니다. 각 플라즈마 디스플레이의 디스플레이 번호 위치 설정 방법 Location 을 선택합니다. 필요한 배열 번호를 선택합니다. (A1-D4:하기 참조)

각 배열에 대한 디스플레이 번호 위치 멀티 디스플레이 설정

설정을 종료하려면 두번 누르십시오. ( 2 × 2 ) ( 3 × 3 )

• 멀티 디스플레이 기능은 다음 컴포넌트 신호에 대해 기능적입니다. 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 750 (720) / 60p · 50p, 1250 (1080) / 50i

• 멀티 디스플레이 기능은 다음 컴포짓 신호에 대해 기능적입니다.

• 멀티 디스플레이 기능은 하기에 나열된 인스톨된 옵션 보드의 단자로부터 입력신호를 표시하지 않습니다. RGB(디지털) 단자 보드(TY-42TM6D)의 DV1 단자로부터 디지털 RGB입력 신호. ( 4 × 4 ) MULTI DISPLAY Setup LocationMULTI DISPLAY SetupRatio Off 2 × 2

콤포넌트(Component)/RGB 입력 선택 옵션 단자 보드 설치로 연결된 입력 신호를 선택하십시오. (옵션 단자 보드에 대한 사용설명서를 참조하십시오.) 연결된 소스로부터 Component/RGB 입력 터미널로 전달되는 신호를 맞추기 위해서 선택해 주십시오. Y, PB, PR 신호 “Component” R, G, B, HD, VD 신호 “RGB”

설정버튼(Setup)을 누릅니다. 화살표 키를 사용하여 Component/RGB-in select 를 선택합니다. 원하는 모드를 선택합니다. Component RGB 조정모드에서 빠져 나오기 위해서는 R 버튼을

3D Y/C필터-NTSC 비디오 이미지용

AV(S-Video) 입력신호 모드 일 때 “Setup”메뉴에서 Signal 을 선택 합니다. (Signal [AV]메뉴가 표시됩니다.) 3D Y/C Filter (NTSC)를 선택한다. On/Off 를 선택한다. 조정 메뉴를 종료하기 위해서 눌러 주

작동 중, 본 설정은 NTSC 입력 신호에만 영향을 미칩니다. SET UP

설치된 옵션 보드에 따라 선택이 불가능 할 수 있습니다. 1/2

컬러 시스템 (Colour system)/Panasonic Auto 설정 AV(S Video)입력신호 모드 일 때“Setup”메뉴에서 Signal을 선택합니다.(Signal [AV]메뉴가 표시됩니다.)컬러 시스템 (Colour System)혹은 Panasonic Auto 를 선택합니다.각각의 기능을 선택합니다.화상 이미지가 불안정해 졌다면:시스템이 자동으로 설정된 상태에서(Auto), 로 레벨 또는, 노이즈 입력신호 상태에서 이미지는 드물게 불안정 해질 수 있습니다. 이런 경우가발생할 경우, 입력 신호의 포멧에 맞춰서 시 스템을 설정해 주십시오. Colour systemPanasonic Auto(4:3) 입력 신호에 맞는 컬러 시스템(Colour system)을 선택합니다. 만약 Auto를 설정하면 컬러 시스템(Colour system)이 자동적으로 결정되어 설정된다.Panasonic Auto가 선택되었을 때 변하지 않는 형식의 4:3비율 화상은 4:3 비율로설정됩니다. 만약 4:3 화상을 Just 형식으로 보고 싶을 때는 Just 를 설정합니다. Auto PAL SECAM M.NTSC NTSC Cinema reality / P-NR Cinema reality(시네마리얼리티) 또는 P-NR 을선택하기위해 누릅니다.On/Off 를 설정합니다.조정 모드에서 종료(exit)를 누르십시오.Cinema reality:본 디스플레이로 초당 24프레임으로 녹화된 영화 영상과 같은 소스의 보다 자연적인 연출을 재생하려할 때 켜십시오.만약 화상이 안정적이지 못하다면 설정을 끄십시오. On 으로 설정되었을 때, 본 설정은 다음 신호 입력에만 영향을 미칩니다.• “AV(S- 비디오)” 입력 신호 중 NTSC / PAL 신호 입력.

• “Component(컴포넌트)” 입력 신호에서 525i(480i) 625i(575i), 1125 (1080) / 60i 신호 입력.

Component / RGB-in select RGB Input labelSignalPower saveSetup （ACTION）버튼을 누릅니다. （ACTION）버튼을 누릅니다.

P-NR:원하지 않는 화상 노이즈를 자동적으로 제거합니다. PC 신호가 적용되고 있는 동안 P-NR 은 조정할 수 없습니다. 3D Y/C Filter (NTSC) Colour system Signal

Cinema reality Off Off (시스템)35 PC 입력 신호 모드중“Setup” 메뉴에서 신호를 선택하십시오. 눌러서 조정하십시오. RGB동기 신호 설정: RGB 입력으로 입력이 설정되었는지 확인합니다.(본 설정은 RGB 입력에만 적용

Auto: H(수평) 및 V(수직) 화상조정 또는 동기된 신호가 자동적으로 선택됩니다. 동시에 두가지 입력이 있을 경우, H(수평) 및 V(수 직) 화상조정이 선택됩니다. on G: G(RCA) 커넥터로부터의 입력 신호인 Video G 신호에서 동기화 신호를 사용합니다. VBS: HD 커넥터로부터 입력되는 콤포짓 Sync 입력(Composite Sync input)의 동기화된 신호를 사용합니다. H (수평)/V (수직) 주파수를 표시해 줍니다. 본 디스플레이는 RGB 입력과 PC 입력 신호에 대해서 만 유효합니다.

화상조정Sync 조정모드에서 종료를 누르십시오. Sync Auto Sync on G Sync VBS

이 기능은 장치를 공장출하시의 설정으로 초기화할 수 있게 합니다. SET UP

ZOOM 이 버튼을 눌러 Setup(설정) 메뉴를 표시합니다. 이 버튼을 눌러 “OSD Language(OSD 언 어)”를 선택합니다. SHIPPING(출하시 상태) 메뉴가 표시될 때까 지 이 버튼을 계속 누릅니다. “YES(예)”를 선택합니다. 확인 버튼을 누릅니다. SHIPPING YES

1 Setup(설정) 메뉴가 표시될 때까지 MENU(메뉴) 버튼을 누릅니다. 2 음량 조절의 Up(켬) “+” 또는 Down(줄임) “–” 버튼을 눌러 “OSD Language(OSD 언어)”를 선택합

3 SHIPPING(출하시 상태) 메뉴가 표시될 때까지 ENTER(입력) 버튼을 계속 누릅니다. 4 음량 조절의 Up(켬) “+” 또는 Down(줄임) “–” 버튼을 눌러 “YES”(예)를 선택합니다. 5 ENTER(입력) 버튼을누릅니다.

SHIPPING(출하시 상태) 메뉴가 표시되었을 때 Setup(설정) 메뉴로 되돌아 가려면 R 버튼을 누르십시오.37

애프터 서비스를 신청하기 전에 아래의 간단한 점검을 먼저 실행하여 주십시오. 본 플라즈마 디스플레이는 특별한 이미지 가공을 사용합니다. 입력 신호 타입에 따라 이미지와 오디오 사이에 약간의 시간차가 발생하기 때 문입니다. 그러나 이는 기능 부전이나 고장이 아닙니다.

밝은 화상이 최소의 움직임으로 표 시될 때 화면이 약간 어두워진다. 화상이 표시되는데 약간의 시간이

이미지의 테두리가 깜빡거린다. 4:3 모드의 이미지의 양쪽 끝부분

플라즈마 디스플레이 패널 (Plasma Display Panel)

사진, 컴퓨터의 정지화상 또는 최소 움직임의 기타 화상을 장시간에 걸쳐 표시할 경우, 스크린이 약간 어 두워질 수 있습니다. 이것은 화면의 잔상을 제거하고 스크린의 서비스 수명을 단축시키는 것을 막기 위해 일어나는 현상입니다: 이는 정상이며 고장을 의미하지 않습니다. 이 장치는 미적인 이미지의 재생을 즐기실 수 있도록 다양한 신호를 디지털화 하여 처리합니다. 따라서, 전원을 켠 다음, 입력신호가 변경된 후, 또는 메인 화상과 서브 화상의 두 화면을 서로 전환할 경우, 화상 을 표시할 때까지 약간의 시간이 걸릴 수 있습니다. 패널을 운전하는데 사용되는 시스템의 특성상, 이미지의 빠르게 움직이는 부분이 테두리에서 깜빡거림을 일으킬 수 있습니다.이는 정상이며 고장을 의미하지 않습니다. 사이드 패널을 “High(높음)” 또는 “Mid(중간)” 설정으로 표시할 경우, 양쪽 부분의 밝기가 표시되 는 프로그램의 종류에 따라 달라질 수 있습니다: 이는 정상이며 고장을 의미하지 않습니다. 플라즈마 디스플레이 패널은 초 정밀 기술로 제조되었으나 때때로 스크린의 일부의 화소가 소실 되었거 나 발광체를 가지고 있을 수 있습니다. 이것은 오작동이 아닙니다. 정지화면이 오랜 기간 동안 화면에 표시되게 하지 마십시오. 이러한 경우 본 제품의 화면에 영구적인 잔 상이 남게 됩니다. 이러한 정지화면에느 로고, 비디오 게임, 컴퓨터 이미지, 텔레텍스트 및 4:3 비율에 표 시된 이미지들이 포함됩니다.

고정 이미지를 사용함으로써 발생하는 플라즈마 디스플레이 상에 지속적으로 잔상이 남는 것은 시스템 상 의 결함이 아니며, 이것은 보증내용 안에 포함되어 있지 않습니다. 본 제품은 장시간 고정 이미지를 디스플레이하도록 디자인 되지 않았습니다. 화면에 간섭현상 소리가 찌그러

리모콘의 조작을 할 수 없다.가끔 본체로부터 쪼개지는듯한 소리가 들린다.줌 기능을 사용할 때 화면상에 표시되는 화상의 위아래부분이 잘린다.줌 기능을 사용할 때 화면의 위아래부분에 이미지가 표시되지 않는 부분이 나타난다.본체로부터 소리가 난다. 전기 기기자동차/오토바이형광성 빛 (리모콘의 음소거 기능이 작동 중인지 확인한다.)전원 플러그 연결 여부를 확인.스위치 입력 여부 확인화상과 밝기 / 음량 설정(리모콘의 전원 스위치 또는 준비 버튼을 눌러 확인한다.)부적절한 색상 시스템 포멧 또는 주파수의 신호가 입력 되었다면, 입력 단자 지시만이 표시됩니다.화질을 다시 조정한다.(21,22페이지 참조)비디오 규격을 확인한다.(34페이지 참조)건전지의 수명이 다했는지, 그렇지 않은 경우, 올바른 방향으로 삽입되어 있는지 확인하십시오.리모콘의 센서가 실외의 빛 또는 강한 형광등의 빛에 노출되어 있지는 않은지 확인하십시오.사용중인 리모콘이 이 장치를 위해 설계된 전용 리모콘인지 확인하십시오.(이 장치는 다른 리모콘으로 조작할 수 없습니다.)화상 또는 사운드에 문제가 없는 경우, 이는 실온의 변화에 따라 케이스가 약간의수축을 일으키는 소리입니다.성능 및 기타 다른 기능에 어떠한 영향도 없으므로 안심하십시오.화면상의 화상 위치를 조정하십시오.비디오 소프트웨어 프로그램(시네마 사이즈 프로그램 등)을 16:9 모드 이상의 넓은 화면 크기로 사용하는 경우, 화면의 위아래 부분에는 이미지와 분리된 검은 영역이 형성됩니다.전원이 켜져 있는 경우, 운전중인 디스플레이 패널의 소리가 들릴 수 있습니다: 이는 정상이며 고장을 의미하지 않습니다.38

멀티 스크린과 디지털 줌 사용시 적절한 비디오 입력

PC 입력(D-sub 15P) (∗ 마크)에 적절한 입력 신호

1: RGB 형식 및 525p 신호 입력이 D- 서브 단자로 선택되었을 때, VGA 60Hz 신호로 인식됩니다.

2: D- 서브 이외의 단자로 부터 VGA 60Hz 형식의 신호가 입력되었을 때, 525p 신호로 인식됩니다. 주의: 상기에 상술된 신호 이외의 신호는 적절히 표시되지 않을 수 있습니다.39

디자인과 제품 사양 등은 예고없이 변경될 수 있습니다. 무게와 부피는 대략적인 수치를 나타내고 있습니다.

525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 750 (720) / 60p · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF ···· SMPTE274M, 1250 (1080) / 50i VGA 디스플레이 VGA SVGA, XGA, SXGA, UXGA ···· (압축) 수평 주사 주파수 15 - 110 kHz 수직 주사 주파수 48 - 120 Hz VIDEO IN(비디오 입력) 1.0 Vp-p (75 Ω 또는 하이 임피던스) VIDEO OUT(비디오 출력) 1.0 Vp-p (저 임피던스) S VIDEO IN (S 비디오 입력)(미니 딘 4 핀) Y: 1 Vp-p (75 Ω), C: 0.286 Vp-p (75 Ω) AUDIO IN (오디오 입력)(RCA 핀 잭 × 2)

Y/G (BNC) Y 또는 G 포함/화상 조정 1.0 Vp-p (75 Ω) G 포함하지 않음/화상 조정 0.7 Vp-p (75 Ω)

B•PR / CB•CR : 0.7 Vp-p (75 Ω) HD, VD/1.0 - 5.0 Vp-p (하이 임피던스) AUDIO IN (오디오 입력)(M3 잭) 0.5 Vrms (하이 임피던스)

외부 컨트롤 터미널 (D-SUB 9PIN) RS-232C COMPATIBLE

16W [8 W + 8 W] (10 % THD) EUR646529 R6 사이즈 2 개 (TMME203 또는 TMME187) × 2 J0KF00000018 × 1, J0KG00000054 × 2 1,020 mm × 610 mm × 89 mm 약 29.0 kg net 약 33.2 kg고객기록: 본 제품의 모델번호와 일련번호는 커버의 모서리에 있습니다.소비자께서는 본 제품 구입시 SET 의 일련번호 와 모델 번호를 기록해 두십시오.이는 보증서비스등의 확인에 도움이 되므로, 제공된 보증서와 함께 본 설명 서를 잘 보관하시기 바랍니다. 모델번호(Model No.): 일련번호(Serial No.): MBS0804S0 Matsushita Electric Industrial Co., Ltd. 웹사이트: http://www.panasonic.co.jp/global/ 2004 Matsushita Electric Industrial Co., Ltd. All Rights Reserved.
