사용 설명서 AVH-P6450CD PIONEER

본 파이오니아 제품을 구입해 주셔서 감사합니다.

본 기기를 잘 작동하기 위하여 본 작동 안내서를 전부 읽으시기 바랍니다. 다 읽으신 후에는 나중에 다시 찾아 볼 경우를 위하여 잘 보관해 두시기 바랍니다.

01사용하시기 전에

중요한 안전 조항 5

본 매뉴얼에 대하여 5

안전 운전을 확보하기 위하여 6

-후면 비디오 출력에 연결된 디스플레이 를 사용할 때 6

주의사항 6

CD 재생 (AVII-P6450CD만 해당) 6

배터리 소모를 막기 위하여 7

디스플레이의 LCD를 보호하기 위하여 7

잘 보이지 않을 경우, BRIGHT나 DIMMER를 사용하여 조정하십시오. 7

리모콘과 관리 7

-전지 8

기기의 도난을 막기 위하여 8

•작동 패널의 제거 8

-작동 패널의 부착 9

마이크로 프로세서의 재설정 9

세부 설명 11

리모콘 12

02 전원 끄기/켜기

기기 켜기 13

디스플레이 닫기 13

화면 각도 조정 13

입력원의 선택 14

기기 끌기 14

03 일반적 작동

입력원 표시 15

디스플레이 메뉴 (예: 튜너) 15

04 화면표시

와이드 모드의 전환 16

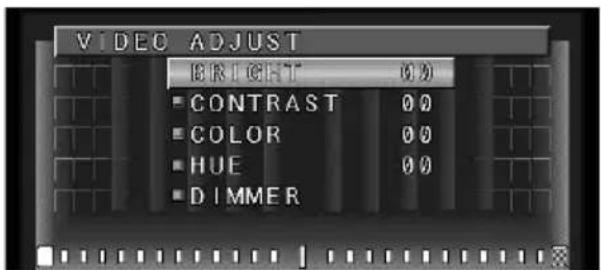

비디오 조정 17

DIMMER 설정 18

05 튜튜너녀

라디오 감상 19

고급 튜너 작동법 설명 20

방송 주파수 저장하기 20

강한 전파신호의 주파수 맞추기 21

강한 방송국 주파수 저장하기 21

06 내장 CD 플레이어

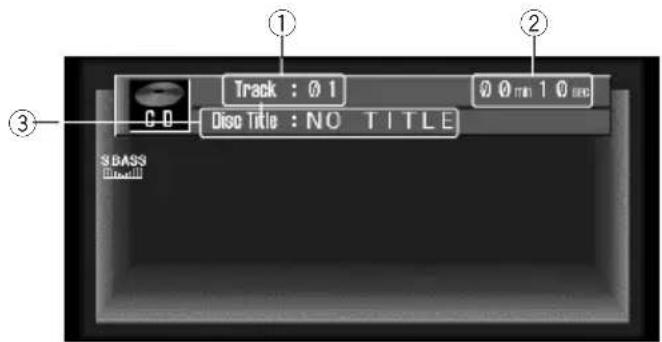

CD 재생 (AVH-P6450CD만 해당) 22

고급 내장 CD 플레이어 작동법 설명 (AVH-P6450CD만 해당) 23

반복 재생 23

트랙의 랜덤 재생 23

CD의 트랙 훔어보기 24

트랙 목록을 이용한 재생 24

CD 재생 일시 정지 24

디스크 타이틀 기능 사용법 24

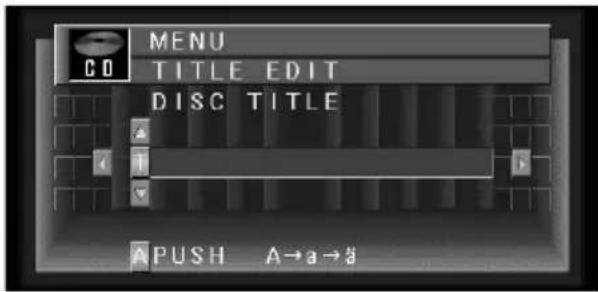

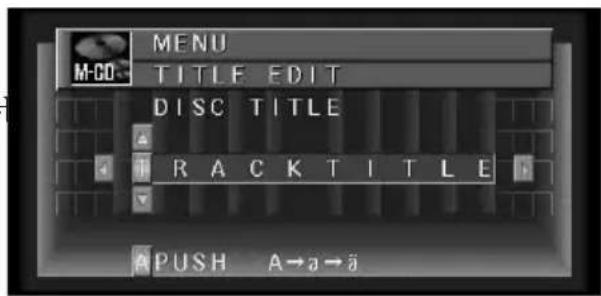

•디스크 타이틀 입력 25

• CD TEXT 디스크의 타이틀 표시 25

07 멀티 CD 플레이어

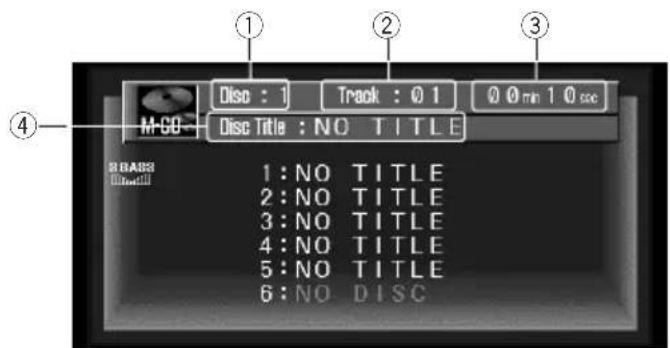

CD 재생 26

50 디스크 멀티 CD 플레이어 26

고급 멀티 CD 플레이어 작동법 설명 27

반복 재생 27

트랙의 랜덤 재생 28

CD와 트랙의 훔어보기 28

트랙 목록을 이용한 재생 28

CD 재생 일시 정지 29

압축 및 중저음 강화 사용법 29

ITS 재생 목록 사용법 29

- ITS 프로그래밍으로 재생 목록 만들기 29

- ITS 재생 목록에서 트랙의 삭제 30

• ITS 재생 목록의 재생 30

• ITS 재생 목록에서 CD의 삭제 31

디스크 타이틀 기능 사용법 31

•디스크 타이틀 입력 31

•디스크 타이틀 표시 32

CD TEXT 기능 사용법 32

• CD TEXT 디스크의 타이틀 표시 32

08 TV 튜너

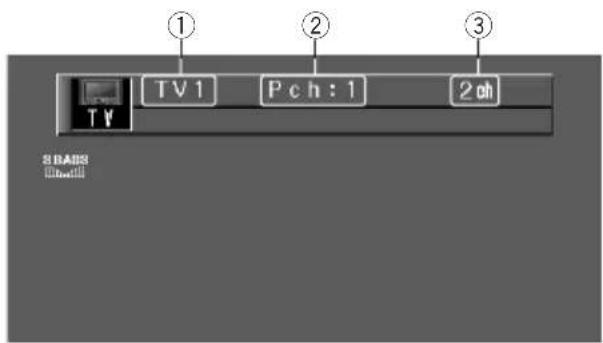

디스플레이와 지시기 33

기본 작동법 33

방송국의 저장 33

방송국 불러오기 34

주파수대역의 변경 34

TV 메뉴 34

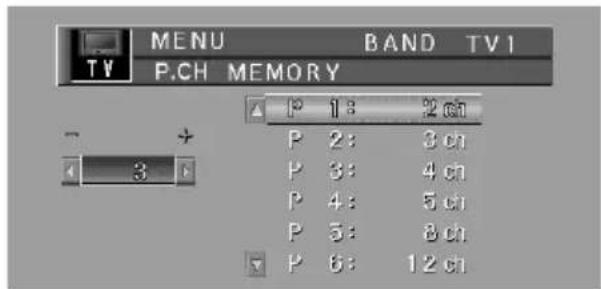

사전설정 채널목록에서 채널 선택하기 35

09 DVD

디스플레이와 지시기 35

DVD 플레이어의 고급 작동법 안내 36

리모콘 작동 모드 스위치에 관하여 37

정보 표시가 나타납니다. 37

디스크 재생 38

챔터와 트랙 앞으로 건너뛰기/돌아오기 38

이전 챔터/트랙으로 돌아오기 38

타이틀/챔터/트랙의 지정(직접 검색)39

•타이틀의 지정 39

-Chappet의 지정 39

-트랙의 지정 39

디스크 앞으로 빨리 가기/뒤로 빨리 가기 40

-앞으로 빨리가기 40

-위로 빨리 가기 40

재생의 중단 40

정지영상,프레임 단위 재생 및 느린 동작

재생 41

-정지영상 재생 41

•프레임 단위 재생 41

- 느린 동작 재생 41

정보 표시 1을 활용한 작동 42

-시간의 지정 42

-오디오,자막 및 촬영각도의 변경 43

표시 정보 2를 활용한 작동 43

-반복 재생 범위의 전환 43

• 오디오 L/R의 전환 43

10 오디오 조정

오디오 조정법 설명 44

소리의 정합을 위한 이킬라이저 설정 45

밸런스 조정 사용법 45

이킬라이저의 사용 46

-이킬라이저 곡선의 선택 46

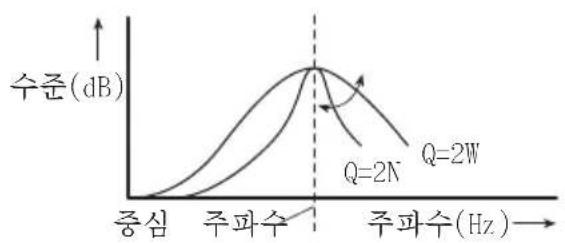

•이킬라이저 곡선의 조정 46

저음의 조정 47

고음의 조정 47

라우드니스 조정 48

서브우퍼 출력의 사용 48

무 페이딩 출력의 사용 48

고역필터의 사용 49

음원 수준 조정 49

11 초기 설정

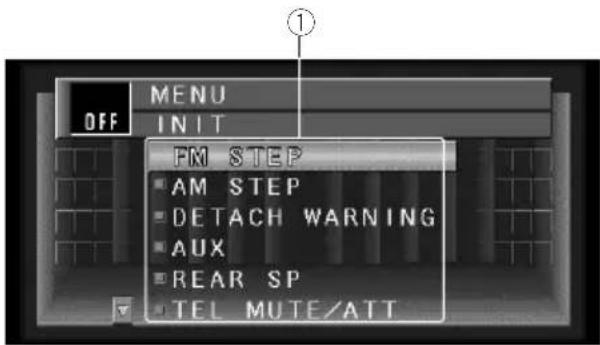

초기 설정 조정 50

FM 튜닝 간격 설정 50

AM 튜닝 간격 설정 50

경고음의 전환 51

보조입력 설정의 전환 51

후면부 출력과 서브우퍼 통제의 설정 51

전화 시 소리죽임/소리줄임 52

12기타 기능

리모콘 코드 형식의 설정 52

다양한 오디오 스펙트럼 분석기의 사용 52

AUX 음원 사용법 53

- AUX 음원의 선택 53

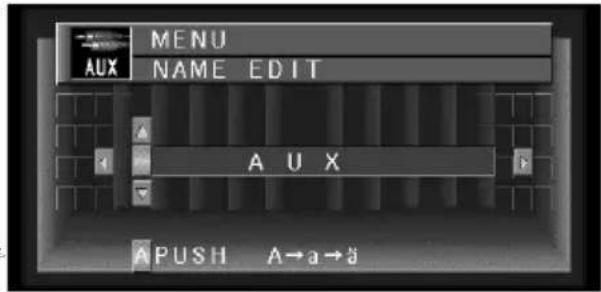

• AUX 타이틀 설정 53

설정에 관한 소개 54

비디오의 선택 54

자동 열림 모드의 설정 55

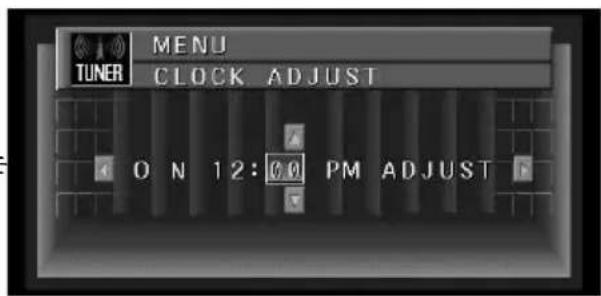

시각 설정 55

13 추가 정보

CD 플레이어와 관리 (AVH-P6450CD만 해당) 56

CD-R/CD-RW 디스크 56

CD 플레이어 에러메시지의 이해

(AVH-P6450CD만 해당) 57

디스플레이의 올바른 사용법 57

-디스플레이 취급 57
- LCD(Liquid Crystal Display: 액정 표시 기) 화면 정보 58
-디스플레이의 올바른 보관법 58
-소형 형광등 정보 58

제품규격 59

중요한 안전 조항

디스플레이에 관한 지시사항을 전부 읽고 향후 참조하기 위하여 간직해 두십시오.

1 디스플레이를 작동시키기 전에 이 안내서를 주의를 기울여 모두 읽으십시오.

2 향후에 참조하기 위하여 이 안내서를 가까이 두십시오.

3 이 안내서에 있는 모든 경고에 면밀히 유의하고 지시사항을 주의를 기울여 준수하십시오.

4 작동관련 지시사항을 읽고 이해하기 전에는 다른 사람이 본 시스템을 사용하지 않도록 하십시오.

5 본 디스플레이를 (i) 운전자의 시야를 가리거나, (ii) 차량의 작동 시스템이나, 에어백을 같은 안전 장치의 동작을 저해하거나, (iii) 운전자의 안전 운전 능력을 저해하는 위치에 설치하지 마십시오.

6 귀하의 차량의 다른 인테리어와 마찬가지로, 디스플레이도 차량의 안전 운전에서 시선을 빼앗 아서는 안됩니다. 시스템을 작동시키거나 디스플레이를 보는데 문제가 있을 경우에는, 디스플레이를 조정하기 전에 안전하게 주차하십시오.

7 디스플레이를 혼자 설치하거나 수리하려 하지 마십시오. 전자 기기와 차량 액세서리에 대한 훈 련이나 경험 없는 사람이 디스플레이를 설치하거나 수리하는 경우에는 위험할 수 있으며, 전기 쇼크의 위험이나 다른 위험에 직면할 수 있습니다.

8 차량을 운전할 때에는 항상 안전 벨트를 착용하는 것을 잊지 마십시오. 안전 벨트를 채우지 않았을 경우에, 만약 사고가 나면 귀하의 상해는 훨씬 더 심각할 수 있습니다.

본 매뉴얼에 대하여

본 기기는 뛰어난 수준의 수신과 작동을 보장하기 위하여 여러가지 정교한 기능이 제공됩니다 모든 기능은 매우 쉽게 사용할 수 있도록 설계되었지만, 상당수가 직관적으로 쉽게 알기가 어렵습니다. 본 작동 매뉴얼은 본 기기의 성능을 충분히 활용하고 고객 여러분이 최고로 즐겁게 감상하실 수 있도록 도와드릴 것입니다. 여러분이 본 기기를 사용하시기 전에 본 매뉴얼을 다읽 어보시고 본 기기의 기능과 작동에 의숙해 지시기를 권장하는 바입니다. 본 페이지나 혹은 다른 곳에서 설명하는 사전예방 사항을 읽고 이를 준수하는 것이 매우 중요합니다. 이 매뉴얼은 헤드 기기의 작동을 설명하고 있습니다. 리모콘을 사용해서도 동일한 작동을 수행할 수 있습니다.

안전 운전을 확보하기 위하여

경정고고

- 사고의 위험을 막고 적용 법규 위반을 막기하여, 본 제품은 운전자가 볼 수 있는 비디화면에 연결하지 마십시오.

- 어떤 나라나 주에서는 운전자가 아닌 사람이 차량 내에서 디스플레이 영상을 보는 것만으로 도 위법인 경우가 있습니다. 이와 같은 규제가 있는 경우에는, 이를 준수하십시오.

차량의 안전한 운전을 확보하기 위하여, 운전 중 연락하십시오.

에 본 제품의 작동을 수행하지 마십시오. 주차 브레이크가 당겨지지 않은 상태에서 TV 튜너나 DVD-비디오 디스크 혹은 다른 입력원 등으로부터

의 입력 영상을 전면 디스플레이에서 보려고 하( 는 경우에는, 다음과 같은 경고가 나타납니다:

주의사항

- 작동 절차 및 사고예방의 참고 자료로서 본 매 뉴얼을 가까이 두십시오.

- 자동차 밖에서 나는 소리를 잘 들을 수 있도록 위본 기기의 음량을 충분히 낮추십시오. 오본 기기를 습기에 노출시키지 마십시오.

- 건전지가 단절되거나 모두 방전이 된 경우에는 미리 설정된 메모리가 지워지기 때문에 다시로 프로그램 되어야 합니다.

본 기기가 제대로 작동하지 않을 경우에는, 판 매점이나 근처의 Pioneer 서비스 스테이션에

CD 재생 (AVH-P6450CD만 해당)

음악 CD/CD-R/CD-RW 재생이 가능합니다.

차량을 안전하게 주차하고 주차 브레이크를 걸어 놓게 되면, 화면에서 이 영상이 사라집니다.

후면 비디오 출력에 연결된 디스플레이를 사용할 때

본 제품의 후면 비디오 출력은 뒷좌석의 승객이 DVD 등을 감상할 수 있도록 디스플레이에 연결하는데 사용합니다.

경정고고

- 본 제품의 후면부 비디오 출력에 연결된 후면 부 디스플레이를 운전자가 운전 중에 TV 튜너나 DVD-비디오 디스크 혹은 다른 입력원 등을 감상할 수 있는 위치에는 절대로 설치하지 마십시오.

배터리 소모를 막기 위하여

리모콘과 관리

본 기기를 사용할 때는 항상 차량의 엔진을 켜본 제품에는 편리한 작동을 위하여 리모콘을 잡두십시오. 엔진을 켜지 않고 본 기기를 사용하면께 제공합니다.

배터리가 고갈될 수 있습니다.

- 디스플레이를 작동하려면 리모콘을 디스플레이의 신호 수신부를 향하게 하십시오.

디스플레이의 LCD를 보호하기 위하여

주주의의

-본 기기를 사용하지 않는 동안에 디스플레이에

햇병이 직접 비추지 않도록 하십시오. 직사광 선예의 장시간 노출되면 온도가 높아져 LCD 화면의 고장을 초래할 수 있습니다.

-리모콘을 고온이나 직사광선 하에 두지 마십사

- 직사광선 하에서는 리모콘이 제대로 작동하지가 않을 수 있습니다.

- 브레이크 폐달이나 가속기 폐달에 리모콘이 으 스러져 버릴 수 있으므로 리모콘을 자동차 바 당에 떨어트리지 마십시오.

도록, 이동 전화 안테나를 디스플레이에서 멀리 하십시오.

잘 보이지 않을 경우, BRIGHT나나

DIMMER를 사용하여 조정하십시오.

제조상의 이유로, LCD 화면의 시야각은 제한이

있습니다.그러나 화상의 흑색 밀도를 조정하는

BRIGHT를 사용하여, 시야각(수직 및 수평)을 증

대시킬 수 있습니다. 처음 사용할 때에는, 선명

한 화상을 얻을 수 있도록 시야각(수직 및 수평)

에 맞게 흑 색 밀도를 조정하십시오.

DIMMER를 사용하면, LCD 화면 자체의 밝기를

바라는 대로 조정할 수 있습니다.

전전지지

리모콘 뒷면의 전지 트레이를 밀어 열고 전지의 양극(+)과 음극(-)을 정확한 방향으로 삽입하십 시오.

- 리튬전지를 어린이의 손이 닿지 않는 곳에 십시오. 만약에 삼켰을 경우에는, 즉시 의사에게 데 려 가야합니다.

주주의의

- 처음 사용하실 때에는, 트레이에서 비어져 나온 필름을 잡아 뼐십시오.

- 전지를 총전하거나, 분해하거나, 가열하거나 혹은 볼 속에 버리지 마십시오.

- CR2025(3V) 리튬 전지만 사용하십시오. 다른 형식의 전지를 절대로 사용하지 마십시오.

- 전지를 금속제 도구로 다루지 마십시오.

- 전지를 금속 제품과 함께 두지 마십시오.

-사용한 전지를 버릴 경우에는 해당 국가 혹은 지역에 적용되는 정부 규제나 공공 환경 단체의 기준을 준수하십시오.

- 전지의 양극(+)과 음극(-)을 정확한 방향으로 삽입했는지 항상 주의 깊게 확인하십시오.

-리모콘을 한달 혹은 그 이상 사용하지 않을 경우에는 전지를 빼 놓으십시오.

기기의 도난을 막기 위하여

도난을 막기 위하여, 전면 패널을 헤드 기기로부터 분리한 후 안전 케이스에 보관할 수 있습니다.

• 자동차 시동을 끄고 5분 이상이 지나서 전면 패널을 분리하려 하면, 경고음이 납니다.
• 이 경고음을 없엘 수 있습니다. 51 페이지의 경고음의 전 floral 참조하십시오.

중종요

• 패널 제거나 부착 시에, 디스플레이나 버튼에 힘을 강제로 가하거나 꽐 죽 지 마십시오.
  -전면 패널에 과도한 충격을 가하지 마십시오.
• 전면 패널을 직사광선이나 고온 하에 두지 마십시오.

작동 패널의 제거

1 작동 패널을 제거하려면 DETACH를 누르십시오.
2 작동 패널의 왼쪽 부분을 잡고 바깥쪽으로 부드럽게 당기십시오.

전면 패널을 꽐 줌 거나 혹은 떨어트리지 않도록 주의하십시오.

3 안전한 보관을 위하여 작동 패널을 제공된 안전 케이스에 넣어 두십시오.

중요요

- 작동 패널을 분리하고 모니터가 세워진 상태에자동차의 시동 스위치가 OFF로 되어 있을 때, 서는 모니터의 각도가 움직여 굵히거나 손상을 RESET을 누르면 SET UP MENU 설정이나, 입을 수 있으므로 차량을 운행하지 마십시오. Condition Memory 혹은 다른 설정을 변경하지 않

- 본 제품의 자성을 뜻 부분을 주의하십시오. 신고도 마이크로 프로세서를 초기의 설정 상태로 용카드, 카세트 테이프 혹은 시계 같은 자성을재설정 할 수 있습니다. 면 제품을 그 근치에 두지 마십시오. 그럴 경아래와 같은 경우에 RESET을 누르십시오.

우해당제품이 손상되거나 제품에 기록된 정·본 기기가 정확하게 작동이 안될 때.

보를 읽어버릴 수 있습니다.

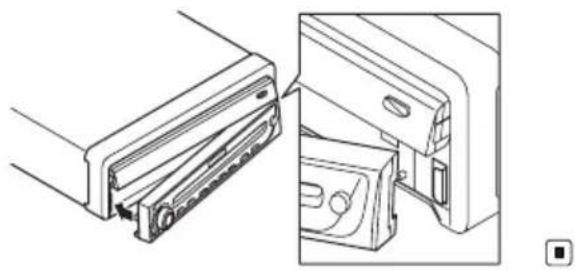

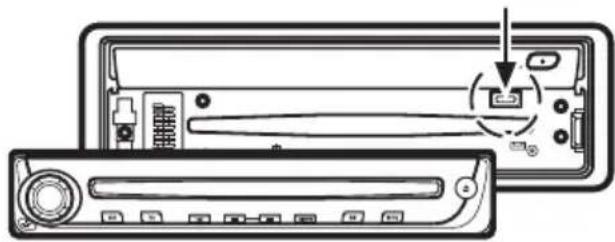

작동 패널을 본 기기에 똑바로 세워서 대고 부착 고리에 안전하게 끼우십시오.

부착 고리에 본 제품이 단순히 걸리기만 한 에서 사용하면 안됩니다.

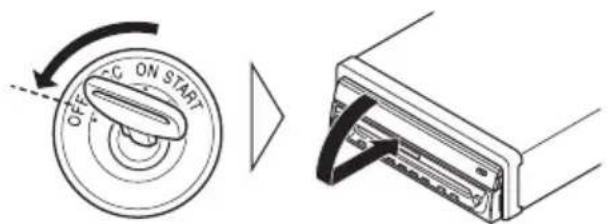

1 점화 스위치를 OFF로 전환하십시오.

상태 RESET을 누르십시오.

펜 끝이나 다른 뚄족한 도구를 사용하십시오.

주주의의

- Pioneer Navigation System을 사용할 경우에는 RESET을 누르기 전에, ACC OFF가 선택되었는지를 확실히 하십시오. 만약 ACC ON이 선택되어 있으면, RESET을 눌러도 올바른 작동이 한 될 수도 있습니다.

- 연결을 완료한 후에 혹은 기억된 모든 설정을 지우거나 기기를 초기(공장 출하 시)의 설정으로 되돌리려면, RESET을 누르기 전에 엔진을 ON으로 전환하거나 시동 스위치를 ACC ON으로 선택하십시오.

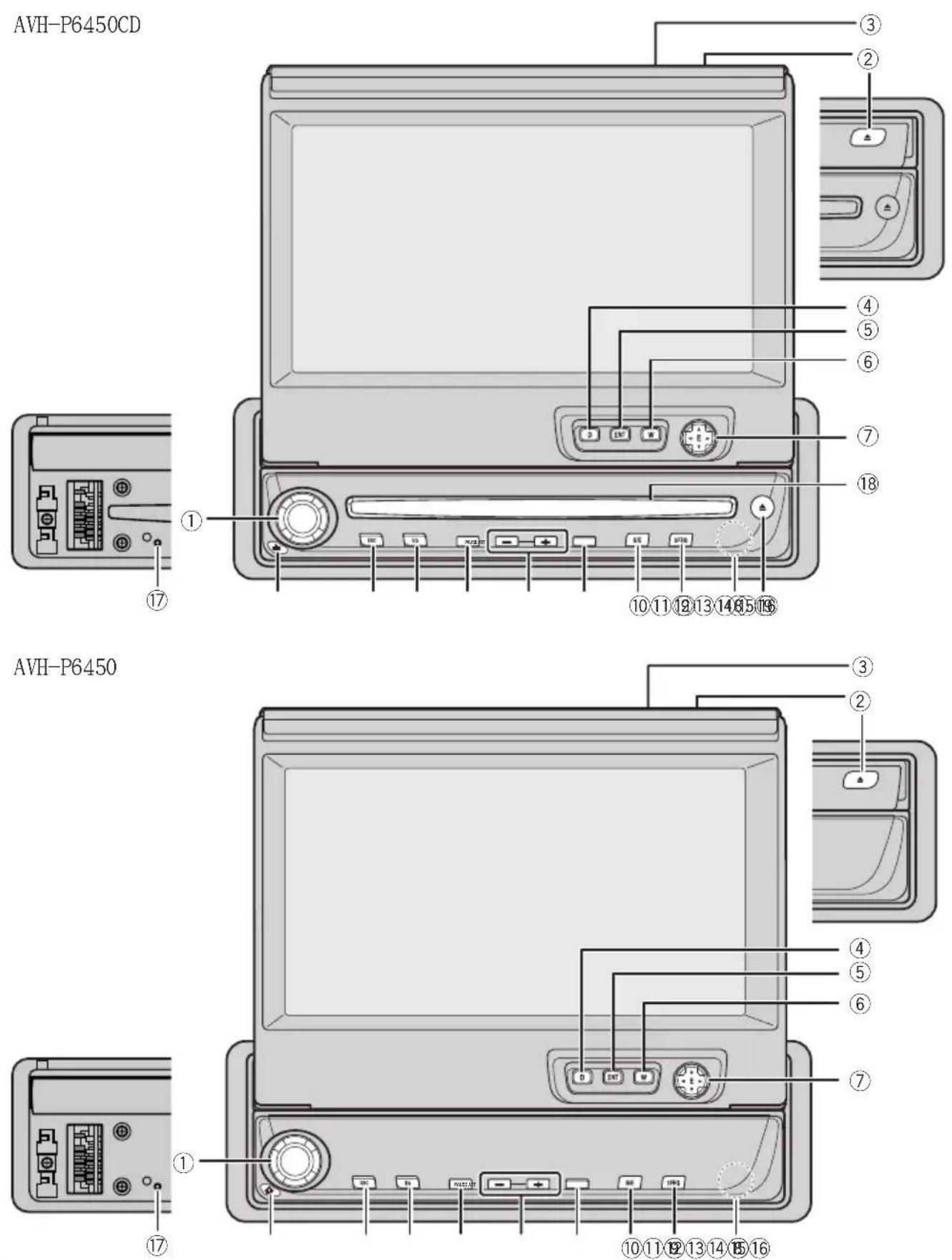

세부 설명

⑪ ATT 버비튼튼

교통 발표 기능을 켜거나 끝 때 누르십시오.

① VOLUME

음량을 증가시키거나 감소시키고자 할 때 사 화면을 잘 보이는 위치로 조정합니다. 용됩니다.

⑫ ANGLE 버네튼톤

화면을 잘 보이는 위치로 조정합니다.

② OPEN/CLOSE 버티튼론

모니터 패널을 열거나 닫을 때 누르십시오.

⑬ PAUSE 버비튼튼

PAUSE 기능을 켜거나 끝 때 누르십시오.

⑭ EQ 버네튼튼

③ 주변 밝기 센서

주변의 밝기를 감지합니다. 주변 밝기에 맞춰 보완하도록 디스플레이의 밝기를 자동으로 조정합니다.

다양한 이콜라이저 곡선을 선택할 때 누르십 시오.

⑮ SOURCE 버버튼튼

입력원을 선택하면 본 기기가 켜집니다. 가능한 모든 입력원을 돌아가면서 선택할 수 있습

④ DISPLAY 버버튼튼

여러 다른 표시를 선택하고자 할 때 누릅니다.니다.

⑤ ENTERTAIN 버네튼튼

⑯ DETACH 버버튼튼

정지 화상과 비디오 스펙트럼 분석기 표시간 작동 패널을 분리합니다. 에 전환을 합니다. 본 기기를 Pioneer 항법 기기와 함께 사용할 경우에는, 항법장치와 입⑰ RESET 버퍼튼 Hein 력원 지시 표시간에 전환을 합니다.

AVH-P6450CD만 해당

⑥ WIDE/V.ADJ 버버튼튼

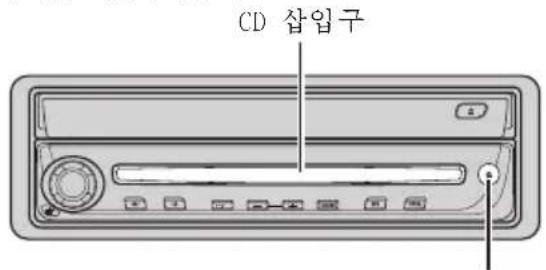

화면 확대 방법을 4:3 비디오에서 16:9 비디 ^18 CD 삽입구 오로 변경합니다. 이 버튼을 2초간 누르면, CD를 삽입하십시오. 비디오 조정이 표시됩니다. 일단 그림 조정이 표시되게 되면, 버튼을 누를 때마다 그림 조 ^19 CD EJECT 버튼 정이 전환됩니다. 비디오 조정은 리모콘으로 CD를 배출할 때 누르십시오. 는 실행할 수 없습니다.

⑦ AUDIO controller/ENTER 버버튼톤

AUDIO MENU를 사용하거나, 방송국을 선택할 때 사용하십시오.

⑧ 리모콘 신호 수신부

주주의의

• 본체의 WIDE를 누르시면 이전의 표시로 돌아 갑니다.
• BAND/ESC를 이용하여 MENU 표시를 취소하십시오.

⑨ SFEQ 버버튼튼

자연스러운 음을 나타나게 할 때 누르십시오.

⑩ BAND/ESC 버버튼튼

3개의 FM 방송과 1개의 AM 방송간에 선택할 때 혹은 기능의 통제 모드를 취소할 때 누르십시오.

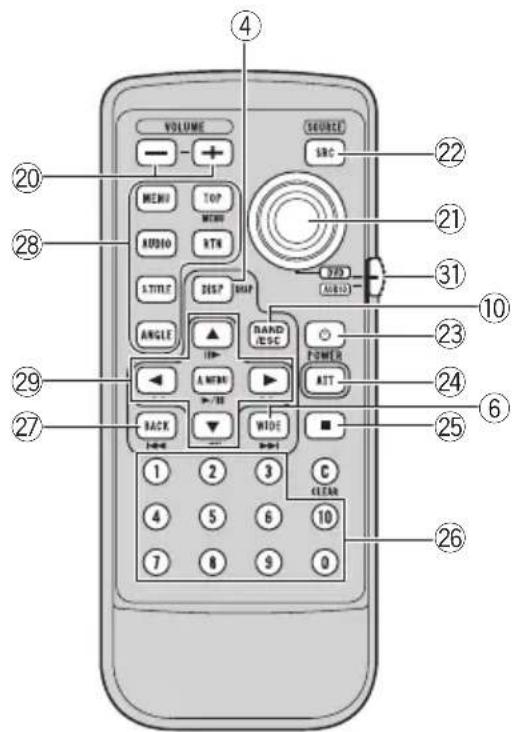

리모콘

⑳ 음량 조정 (-/+ ) 버튼

음량을 - 혹은 + 시킬 때 누릅니다.

②1 조이스틱

Pioneer DVD 기기를 사용할 때 이용합니다. 스위치를 DVD로 변환하면, Pioneer DVD 기기의 일부 작동을 수행할 수 있습니다.

②2 영화 입력원의 전환

가능한 모든 입력원을 돌아가면서 선택할 때 누릅니다. 본체의 ⑮ 번과 같은 작동을 수행합니다.

②3 전원 버튼

Pioneer DVD 기기를 사용할 때 이용합니다.

②4 ATT 버버튼톤

음량 수준을 90% 정도, 급격히 줄이고자 할 때 누르십시오. 한번 더 누르면 원래의 음량으로 돌아갑니다.

②5 STOP 버버튼튼

Pioneer DVD 기기를 사용할 때 이용합니다.

②6 NUMBER 버버튼튼

DVD 재생이 가능한 Pioneer 기기를 사용할 때 이용합니다.

⑳ BACK 버비튼론

MENU나 PICTURE ADJUST 표시 이전으로 돌아 갈 때 사용합니다.

②8 MENU, TOP, AUDIO, RTN, S. TITLE, ANGLE 버버튼론 Pioneer DVD 기기를 사용할 때 이용합니다.

⑲ 음량 통제 버튼 및 DVD 통제 버튼

AUDIO MENU를 작동하거나, 방송국 등을 선택할 때 사용합니다. 본체의 ⑦ 번과 같은 작동을 수행합니다.

③번을 DVD 위치로 전환하고, DVD 재생이 가능한 Pioneer 기기를 사용할 때 이용합니다.

③0 리모콘 선택 스위치

리모콘의 설정을 바꾸려 할 때 전환시킵니다. (50 페이지를 참조하십시오.)

③1 리모콘 작동 모드 스위치

AUDIO 모드(입력원이 리모콘에 의해 작동가능)와 DVD 모드(DVD플레이어만 리모콘에 의해 작동가능)간에 작동 모드를 전환합니다.

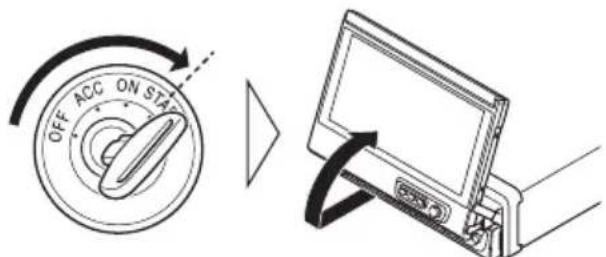

기기 켜기

1 차량의 엔진을 켜십시오.

디스플레이는 자동 닫기/열기 모드에 의해 자동 적으로 펼쳐집니다.

디스플레이가 자동적으로 펼쳐지지 않으면

OPEN/CLOSE를 누르십시오.

2 튜너를 선택하기 위하여 SOURCE를 누르십시오.

Tuner가 표시될 때까지 SOURCE를 누르십시오.

디스플레이 닫기

차량의 엔진을 � Southeast시오.

디스플레이는 자동 닫기/열기 모드에 의해 자동 적으로 닫합니다.

디스플레이가 자동적으로 닫히지 않을 경우에는,

점화 스위치를 다시 켜고(혹은 ACC로 돌리고)

OPEN/CLOSE를 누르십시오.

주주의의

- 자동 닫기/열기 모드에 따라 디스플레이는 다음과 같이 수행됩니다.

—디스플레이가 펼쳐져 있을 때, 점화 스위치 가 OFF로 전환되면 약 6초 후에 디스플레이 가 달합니다.

—점화 스위치가 다시 켜지면(혹은 ACC로 전환되면), 디스플레이는 자동으로 펼쳐집니다.

—작동 패널을 설치하면 디스플레이가 자동으로 펼쳐집니다.(8 페이지를 참조하십시오.)

• 자동 닫기/열기 모드는 ON/OFF로 전환될 수 있습니다.(55 페이지를 참조하십시오.)
• 디스플레이가 닫히고 난 뒤에 점화 스위치가 OFF로 전환되면, 점화 스위치를 다시 켜도(혹은 ACC로 전환되어도) 디스플레이가 펼쳐지지 않습니다. 이러한 경우에는, 디스플레이를 펼치기 위하여 OPEN/CLOSE를 누르십시오.

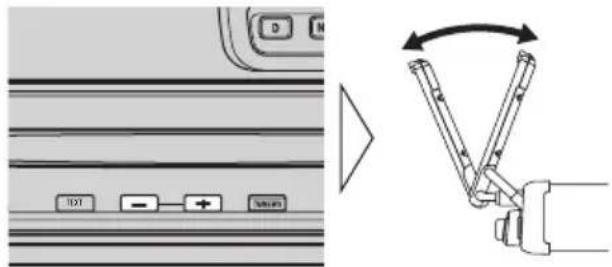

화면 각도 조정

본 제품의 화면 각도는 ANGLE 버튼을 누르는 대 로 계속 바iversal니다.

잘 보이는 각도로 화면을 조정하십시오.

-만약 디스플레이가 차량의 계기반이나 대시보와 부딪히는 소리가 들리면, 화면을 조금 앞으로 나오도록 ANGLE을 (-)쪽으로 누르십시오.

주주의의

• 반드시 ANGLE을 눌러서, 각도를 조정하십시오. 손에 힘을 주어서 디스플레이를 조정하면 망가질 수 있습니다.
• 조정된 디스플레이의 각도는 기억이 되어서 다음 번 에 디스플레이가 펼쳐질 때 자동으로 적용됩니다.

입력원의 선택

기기 끼기

감상하고자 하는 입력원을 선택할 수 있습니다.

내장 CD 플레이어를 선택하려면, 본 제품(AVH- 기기를 끄려면 SOURCE를 1초 이상 계속 누르십 P6450CD만 해당)에 디스크를 장착하십시오(22 폐 시오.

이지를 참조하십시오).

입력원을 선택하려면 SOURCE를 누르십시오.

SOURCE를 반복하여 누르시면 입력원이 다음의 순

서로 전환됩니다:

Tuner—DVD (1장 재생/멀티 DVD 플레이어)—Multi-

CD player—External unit 1—External unit 2—AUX

주주의의

-다음과 같은 경우에는, 음원이 변경되지 않습니다:

—선택한 음원에 해당되는 제품이 본 제품에 연결되지 않은 경우.

—본 제품(AVII-P6450CD만 해당)에 디스크가 삽입되지 않은 경우.

—멀티 CD 플레이어에 매거진이 삽입되지 않는 경우.

—멀티 DVD 플레이어에 매거진이 삽입되지 않은 경우.

—AUX(보조 입력원)가 끈짐으로 설정되어 있을 경우. (51 페이지를 참조하십시오.)

- 외부 기기라 함은 입력원으로서 호환이 가능하지는 않지만, 본 제품에 의해 기본 기능의 통제가 가능한 다른 Pioneer 제품(미래에 사용 가능할 수 있는 제품 같은)을 뜻합니다. 본 제품은 두개의 외부 기기를 통제할 수 있습니다. 2개의 외부 기기에 연결될 경우, 본 제품은 자동으로 외부 기기 1과 외부 기기 2를 할당하게 됩니다.

- 본 기기의 청색/백색 리드선이 자동차의 자동 안테나 계전기 통제 단자에 연결되어 있으면 본 제품의 입력원이 커지게 되면, 자동차의 안 테나가 펼쳐지게 됩니다. 안테나를 달으려면, 입력원을 끄십시오.

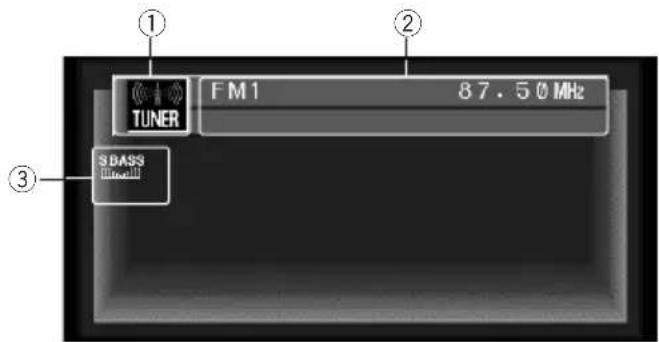

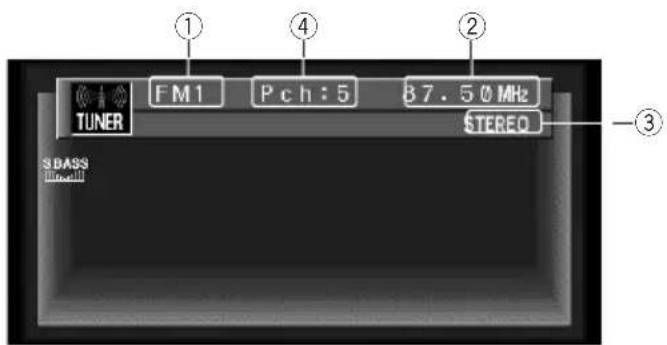

입력원 표시

각각의 입력원에 관한 정보가 표시됩니다.

① SOURCE 이름 선택된 입력원의 이름

② 입력원의 상태 선택된 입력원의 상태

③ 이킬라이저 표시 이킬라이저 설정 상태■

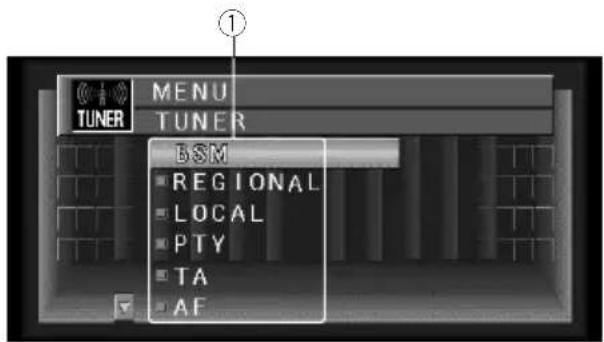

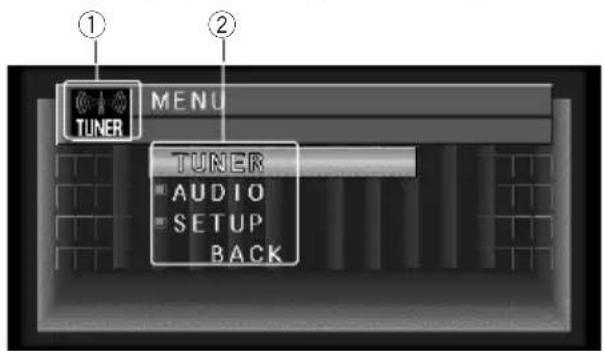

디스플레이 메뉴 (예: 튜너)

각각의 입력원의 메뉴를 표시하고, 조정이 가능하게 해 줍니다.

① SOURCE 폐뉴 각각의 입력원에 대하여 다양한 조정을 할 수 있도록 MENUS에 접근할 수 있습니다. AUDIO와 SET UP 설정은 각각의 입력원에 대하여 동일합니다.

② 더 많은 항목이 있음을 나타냅니다. ▼을 누르면 계속된 항목이 표시됩니다. ▲을 누르면 이전의 항목으로 돌아갑니다.

1 각각의 입력원에서 A.MENU를 누르십시오. 표시된 입력원의 메뉴가 표시됩니다. 예: TUNER MENU

2 ▲ 혹은 ▼을 눌러 메뉴 항목을 선택한 다음, A. MENU를 누르십시오. 선택된 항목을 실행합니다.

주주의의

- MENU 표시에서 BACK을 선택하거나 BACK을 누르면 이전의 표시로 돌아갑니다. 본체의 WIDE를 누르면 이전의 표시로 돌아갑니다. - 약 30초 동안 오디오 기능을 작동하지 않으면, 표시는 자동으로 입력원 표시로 돌아갑니다. 약 30초 동안 아무런 작동도 없으면 MENU 표시는 자동으로 취소됩니다.

와이드 모드의 전환

4:3 영상에서 16:9 영상으로 확대할 때, 원하는 와이드 영상 모드를 선택할 수 있습니다.

1 영상을 보는 동안에, WIDE를 누르십시오.

와이드 모드는 다음의 순서로 전환됩니다: 전체(FULL) — 저스트(JUST) — 시네마(Cinema) — 줌(ZOOM) — 보통(NORMAL)

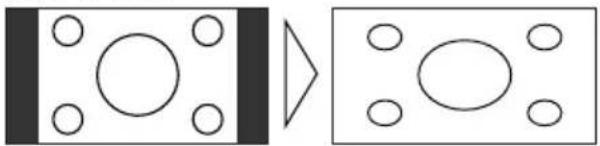

전전치(FULL)

4:3 영상이 수평방향으로만 확대되어, 4:3 TV 영상(일반 영상)을 생략 부분이 없이 감상할 수습니다.

저스트 (JUST)

영상이 중앙부근은 조금 확대되고 양끝으로 갈수 록 더 많 이 확대되어, 와이드 화면에서도 별다른 불균형을 느끼지 않고 감상을 할 수 있습니다.

시네마 (CINEMA)

영상이 수평방향으로는 FULL이나 ZOOM과 동일한 정도로 확대되고, 수직방향으로는 FULL과 ZOOM의 중간 정도로 확대되며, 자막이 외부에 나타나는 시네마스코프 영상(와이드-스크린 영상)에 이상적 입니다.

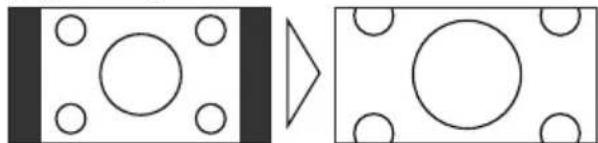

zw(ZOOM)

4:3 영상이 수직방향 및 수평방향으로 동일하게 확대되며, 시네마스코프 영상(와이드-스크린 영상)에 이상적입니다.

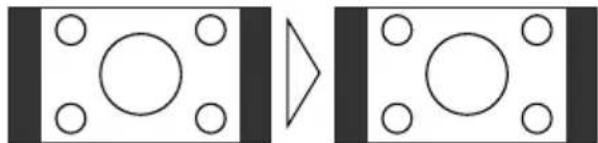

보보동(NORMAL)

4:3 영상이 그대로 보여지며, 보통의 영상과 동일한 비율을 유지하므로 불균형을 느끼지 않고 감상할 수 있습니다.

주주의의

- AV와 VIDEO에 대한 여러 가지 설정이 기억될 수 있습니다. 추가로, AV-BUS 입력에 연결된 기기(AV)에 대한 여러 가지 설정도 기억될 수 있습니다.

었 메뉴 설정에 사용된 와이드 모드는 전체(FULL)로 전환됩니다. 메뉴 설정이 삭제되면 와이드 모드는 원래대로 돌아갑니다.

- 비디오가 원래의 영상형태 비율과 맞지 않는 와이드 모드로 표시되면, 비디오는 다르게 보일 수 있습니다.

- 본 시스템이 와이드 모드 기능을 사업적으로 사용하거나 공중에 대한 방영을 목적으로 사용할 경우에는 지적재산권법에 의해 보호되는 저작권을 침해할 수도 있습니다.

- 비디오가 시네마 모드나 줌 모드에서 보여지면 영상이 거칠게 보일 수 있습니다.

- 영상이 없는 입력원인 경우에는 항상 FULL이 선택됩니다.

비디오 조정

BRIGHT, CONTRAST, COLOR 및 HUE의 설정은 각각의 입력원에 저장됩니다.

1 조정하고자 하는 입력원이 표시되었을 때, 헤드 기기에 있는 WIDE를 2초 이상 누르십시오. VIDEO ADJUST가 표시됩니다.

2 ▲ 혹은 ▼을 눌러 항목을 선택하십시오: 조정 가능한 파라미터:

• BRIGHT (흑색 강도)
- CONTRAST (대비)
- COLOR(색채)
• HUE(색상)
• DIMMER(밝기)

3 ◀ 와 ▶ 을 이용하여 항목 설정을 조정하십시오.

44 VIDEO ADJUST를 취소하려면 BAND/ESC를 높 누누르십시오.

주주의회

• 본체의 WIDE를 누르면 이전의 표시로 돌아갑니다.
• 주파수 표시로 돌아가려면, BAND/ESC를 누르십시오.
  • BRIGHT, CONTRAST, COLOR 및 HUE는 -24에서 +24의 범위 내에서 조정할 수 있습니다.
  • BRIGHT와 CONTRAST의 설정은 주변 밝음 (낮)과 주변 어두움(밤)의 경우에 대하여 각각 별도로 저장할 수 있습니다.
• 전면 패널의 주변 밝기 센서가 밝음과 어두움을 판단하여, 화면상의 BRIGHT나 CONTRAST 의 오른쪽에 황색 표지★( ) 혹은 청색 표지( )를 나타냅니다.
• PAL 비디오에서는 HUE를 조정할 수 없습니다.
• 영상이 없는 입력원인 경우에는 화상의 COLOR와 HUE를 조정할 수 없습니다.
• AV 및 VTR에 대하여 각각 다른 설정을 저장할 수 있습니다. 또한, AV-BUS 입력에 연결되어 있는 기기(AV)에 대해서도 다른 설정을 저장할 수 있습니다.

DIMMER 설설정정

오랜 시간 비디오를 감상할 경우에, 밤에 화면이 너무 밝거나 혹은 주변이 어두워지는 경우에는 감상이 어렵게 될 수가 있습니다. 밝기설정을 다음의 세 가지 설정 중에서 선택할 수 있습니다; 낮, 저녁 그리고 밤 시간에서의 감상인데, 본 제품은 각각의 경우에 귀하가 설정한 범위 내에서 주변의 밝기와 연계하여 화면의 밝기를 자동으로 최적의 수준으로 조정하게 됩니다.

1 PICTURE SELECT MENU에서 DIMMER를 선택하십시오. (비디오 조정을 참조하십시오.)

외부 빛 수준

황색: 밝음 (낮)

홍색: 중간정도 밝음(저녁)

청색: 어두옴(밤)

2 밝기를 조정하십시오. ◀ 과 ▶ 을 이용하여 밝기 파라미터를 조정하십시오.

조정하고 있는 화면의 밝기를 표시합니다. 황색 표시가 오른쪽으로 갈수록 화면이 더 밝아지게 됩니다.

주주의의

- DIMMER를 조정하는데 표준으로 사용되는 최 적의 밝기 수준은 단계 3에서 보이는 표지와 표지의 위치에 의해 지시됩니다. BRIGHT와 CONTRAST를 조정하기 위해 사용되는 현재의 주변 밝기를 나타내는 표지는 서로 약간 다들 수 있습니다.

- 외부 빛의 수준은 어두움, 중간 그리고 밝음으로 조정될 수 있고 각각의 설정은 저장됩니다.

라디오 감상

라디오를 작동하려면 필수적인 기본 단계를 거야 합니다. 고급 튜너 작동법은 20 페이지부터 설명됩니다.

① 주파수대 지시기

현재 라디오가 AM 혹은 FM의 어느 주파수대에 선택되어 있는지 보여줍니다.

② 주파수 지시기

현재 선택된 주파수를 보여줍니다.

③ 스테레오(ST)지시기

현재 선택된 주파수가 스테레오 방송인지 여부를 보여줍니다.

④ 사전설정 번호 지시기

어떤 사전설정 번호가 선택되었는지를 보여Sup니다.

1 튜너를 선택하기 위하여 SOURCE를 누르십시오.

Tuner가 표시될 때까지 SOURCE를 누르십시오.

2 음량을 조정하려면 VOLUME을 사용하십시오.

음량을 키우거나 줄이려면 돌리십시오.

3 대역을 선택하기 위하여 BAND/ESC 를 누르십시오.

주파수대를 표시하려면 FM에 해당하는 FM1, FM2,

FM3 그리고 AM 표시가 나타날 때까지 BAND/ESC 를 누르십시오.

주파수가 단계적으로 증가하거나 감소하게 됩니다.

5 주파수를 자동으로 검색하려면 ◀혹손을 약 1초 정도 누르고 난 후 손을 떼십시오.

튜너는 좋은 수신이 보장될 수 있을 만큼 강한 전파를 발견할 때까지 순차적으로 주파수를 검색 하게 됩니다.

-주파수 검색을 취소하려면 ◀ 혹은 ▶ 을 짧게 누르십시오.

- ◀ 혹은 ▶ 을 누른 채로 있으면 검색되는 방송 국 주파수를 건너 떨 수 있습니다. 손을 떼는 순간 주파수 검색은 다시 시작됩니다.

주주의의

- 선택된 방송이 스테레오로 방송되면 표시창의 STEREO(ST)지시기에 불이 들어 옵니다.

고급 튜너 작동법 설명

① 기능 표시

기능의 상태를 보여줍니다.

11 TUNER 입력원이 표시되었을 때 A.MENU를 높르십시오.

MENU가 표시됩니다.

22 TUNER 를 선택하고 A.MENU를 누르십시오.

TUNER MENU 표시는 다음의 순서로 표시됩니다: BSM (최고방송국 기억)

LOCAL(지역 방송국 검색)

P.CH MEMORY (사전설정 채널 기억)

- MENU 표시에서 BACK을 선택하거나 BACK을

누르면 이전의 표시로 돌아갑니다.

본체의 WIDE를 누르면 이전의 표시로 돌아갑니다.

- 주파수 표시로 돌아가려면, BAND/ESC와 DISP 를 동시에 누르십시오.

- AM 주파수대역이 선택되었을 때는, BSM, LOCAL 그리고 P.CH MEMORY만 선택할 수 있습니다.

방송 주파수 저장하기

나중에 불러내기 위하여 ▲ 혹은 ▼을 사용하여 방송 주파수를 6개까지 쉽게 저장할 수 있습니다.

11 TUNER MENU에서 ▲ 혹은 ▼을 눌러 P.CH MEMORY를 선택한 다음, A.MENU를 누르십시오. P.CH MEMORY 조정 지시가 나타납니다.

2 ▲ 혹은 ▼을 사용하여 주파수를 조정하십시오.

◀혹은 ▶을 계 속 누르면, 강한 방송 주파수가 자동 검색되고, 주파수가 발견되면 검색을 멈춥니다.

누주3 ▲ 혹은 ▼을 사용하여 사전설정 채널번호를 선택한 다음, A.MENU를 눌러 해당 주파수를 사전 설정하십시오.

4 사전설정 주파수를 계속 설정하고 싶으면, ▲ 혹은 ▼을 사용하여 주파수를 저장 사용하려는 다른 사전설정 채널로 이동한 후에 동일한 작동을 수행하십시오. 완료가 되면, BAND/ESC를 눌 러 입력원 표시로 돌아가십시오.

PRESET NUMBER 지시기에서 귀하가 누른 번호가 감박거리다가 불이 들어 Ohいます. 선택된 라디오 주파수가 기억장치에 저장된 것입니다.

▲혹은 ▼을 사용하여1-6 (P.CH MEMORY)에 지정된 라디오 방송국 주파수를 불러낼 수 있습니다.

주주의의

-해당 기능을 30초 이상 사용하지 않으면 표시창은 주파수 표시 상태로 자동으로 되돌아갑니다.

□

강한 전파신호의 주파수 맞추기

지역 방송국 튜닝 기능은 만족스러운 수신이 탈BSM(최고 방송국 기억)기능은 자동으로 가장 강 수 있도록 충분히 강한 신호를 보내는 방송국민한 주파수 6개를 저장할 수 있게 합니다. 저장된 선택할 수 있도록 해 줍니다. 주파수가 표시됩니다.

11 TUNER MENU에서 ▲ 혹은 ▼을 눌러 LOCAL을 선택한 다음, A.MENU를 누르십시오. LOCAL 조정 지시가 나타납니다.

2 감도를 설정하기 위하여 ◀◀혹 OSCUR을 누르십시오. FM의 경우 4개의 감도와 AM의 경우 2개의 있습니다:

FM:OFF—1—2—3—4

AM:OFF—1—2

4 설정은 매우 강한 방송국만을 수신할 수 있도록 하고, 번호가 낮아질수록 약한 방송국도 수신할 수 있도록 합니다.

강한 방송국 주파수 저장하기

BSM(최고 방송국 기억)기능은 자동으로 가장 강 한 주파수 6개를 저장할 수 있게 합니다. 저장된 주파수가 표시됩니다.

11 TUNER MENU 에이 브BSM을 선택하고, A.MENU를 림 누르십시오.

BSM 조정 지시가 나타납니다.

2 ▲ 을 눌러 BSM을 켜십시오.

BSM이 반짝거리기 시작합니다. BSM이 반짝거리는 감도 Tong한에, 6개의 가장 강한 방송 주파수들이 신호의 강도 순으로 저장됩니다. 완료가 되면, BSM이 반짝거림을 멈줍니다.

- 저장 작업을 취소하려면, ▼ 을 누르십시오.

주주의의

• FM 주파수 대역 3개에 각각 6개씩, 모두 18개 까지의 FM 방송국과 6개의 AM 방송국이 기억장치에 저장됩니다.
• PRESET TUNING 버튼에 할당된 라디오 방송국 주파수를 ▲혹은 ▼을 사용하여 불러낼 수 있습니다.
  -만약 강한 방송국 주파수가 6개 미만일 경우에는, 이전에 저장되었던 주파수가 기억장치에 남아있게 됩니다.

CD 재생(AVH-P6450CD만 해당)

내장 CD 플레이어에서 CD를 재생하려면 필수적인 기본 단계를 거쳐야 합니다. 고급 CD 플레이어 작동법은 23 페이지부터 설명됩니다.

① 트랙 번호 지시기

현재 재생되고 있는 트랙을 보여줍니다.

② 재생 경과 시간 지시기

재생되는 트랙의 현재까지의 재생 경과 시간을 보여줍니다.

③ 디스크 타이틀

CD TEXT 디스크를 재생활 때에, 디스크 타이 틀이 표시됩니다. 디스크에 타이틀이 기록되어 있지 않은 일반 CD의 경우에는, NO TITLE 이 표시됩니다. (25 페이지를 참조하십시오.)

1 CD를 CD 삽입구에 넣으십시오.

자동적으로 CD 재생이 시작됩니다.

- CD를 삽입한 후에, SOURCE를 눌러 내장 CD 플레이어를 선택하십시오.

EJECT 버튼

- 헤드 기기에 있는 EJECT를 누르시면 CD를 빼낼 수 있습니다.

-오작동을 막기 위하여, 분리되었을 때 금속 물체가 절대로 작동 패널에 닿지 않도록 하십시오.

2 음량을 조정하려면 VOLUME을 사용하십시오. 음량을 키우거나 줄이려면 돌리십시오.

3 앞으로 빨리 가기 혹은 뒤로 빨리 가기를 실행 하려면 ◀ 흑을 누르십시오.

4 앞으로 건너 뜨기 혹은 뒤로 건너 뜨기를 실행 하려면 ◀ 흑을 누르십시오.

▶을 누르시면 다음 트랙의 첫머리로 건너됩니다. ◀을 한 번 누르시면 현재 트랙의 첫머리로 되돌아갑니다. 한 번 더 누르시면 이전 트랙의

첫머리로 되돌아갑니다.

주주의의

- 내장 CD 플레이어는 한 장의 표준 12-cm 혹은 8 cm(싱글)CD를 재생할 수 있습니다. 8-cm CD 를 재생할 때 별도의 어댑터는 사용하지 마십시오.

- CD 삽입구에는 CD 외에는 어떤 것도 삽입해서는 안됩니다.

- 디스크를 완전히 삽입하지 못하거나 혹은 디스크를 삽입한 후에도 재생이 되지 않으면, 디스크의 라벨이 붙은 면이 위로 가도록 삽입되었는지 확인하시기 바랍니다. 헤드 기기에 있는 EJECT를 눌러 디스크를 빼고 난 뒤, 디스크를 다시 삽입하기 전에 디스크가 손상을 입지 않았는지 확인하십시오.

- 내장 CD 플레이어가 적절하게 작동하지 않을 경우 ERROR-11 같은 에러메시지가 나타납니다. 57 페이지의 CD 플레이어 에러메시지의 이해를 참조하시기 바랍니다.

- 디스크가 굳히거나 손상이 갈 수 있으므로, CD 가 부분적으로 CD 삽입구에 삽입되어 있는 상태에서 분리하지 마십시오.

고급 내장 CD 플레이어 작동법 설명 (AVH-P6450CD만 해당)

① 기능 표시

기능 상태를 보여줍니다.

1 CD 입력원 지시가 나타났을 때 A.MENU를 림르십시오.

MENU가 표시됩니다.

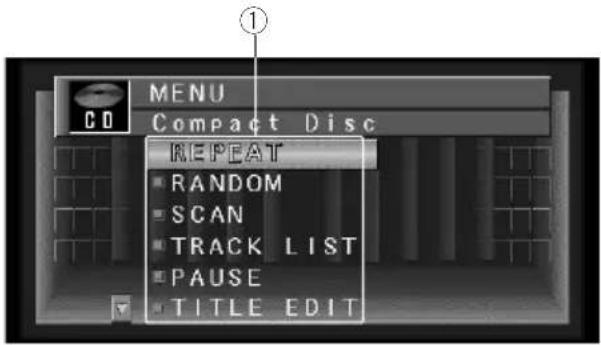

2 Compact Disc를 선택하고 A.MENU를 누르십시오.

CD MENU가 다음의 순서로 표시됩니다:

REPEAT (반복 재생)

RANDOM (랜덤 재생)

SCAN(홀어보기 재생)

TRACK LIST (트랙 목록)

PAUSE(일시 정지)

TITLE EDIT (타이틀 편집)

원하는 기능을 작동할 수 있습니다. 자세한 것은, 각 기능에 대한 페이지를 참조하십시오.

- CD TEXT 디스크가 아닌 일반 CD를 재생할 경우

에는, TRACK LIST를 선택할 수 없습니다.

- CD TEXT 디스크를 재생할 때에는, TITLE EDIT 를 선택할 수 없습니다.

- MENU 표시에서 BACK을 선택하거나 BACK을 누르면 이전의 표시로 돌아감니다.

본체의 WIDE를 누르면 이전의 표시로 돌아갑니다.

- 재생 표시로 돌아가려면, BAND/ESC를 누르십시오.

주주의의

- 해당 기능을 30초 이상 사용하지 않으면 표시 창은 자동으로 재생 상태로 되돌아갑니다.

반복 재생

반복 재생은 동일한 트랙을 여러 번 들을 수 있게 해 줍니다.

11 CD MENU에서 ▲ 혹은 ▼을 눌러 REPEAT를 루 선전 택한 다음, A.MENU를 누르십시오. REPEAT ON/OFF 표시가 나타납니다.

2 반복 재생을 선택하기 위하여 ▲을 누르십시오. 표시창에 REPEAT:ON 표시가 나타납니다. 현재 재생되고 있는 트랙이 계속 재생됩니다.

3 반복 재생을 해제하기 위하여는 ▼을 누르십시오.

표시창에 REPEAT:OFF 표시가 나타납니다. 현재 재생되고 있는 트랙이 재생되고 나서 다음 트랙이 재생됩니다.

주주의의

-만약 트랙 검색이나 앞으로 빨리 가기 혹은 뒤로 빨리 가기를 선택하게 되면 반복 재생은 자동적으로 해제됩니다.

트랙의 랜덤 재생

랜덤 재생은 트랙을 무작위 순서로 재생하게 합니다.

11 CD MENU에서 ▲ 혹은 ▼ 을 눌러 RANDOM을 선택한 다음, A.MENU를 누르십시오. RANDOM ON/OFF 표시가 나타납니다.

2 랜덤 재생을 선택하기 위하여 ▲ 을 누르십시오. 표시창에 RANDOM:ON 표시가 나타납니다. 트랙이 무작위 순서로 재생됩니다.

3 랜덤 재생을 해제하기 위하여는 ▼을 누르십시오. 표시창에 RANDOM:OFF 표시가 나타납니다. 정상적인 순서로 트랙이 재생됩니다.

CD의 트랙 훨어보기

트랙 훑어보기 재생은 CD에 있는 모든 트랙의 10초간만 재생하게 합니다.

11 CD MENU에서 ▲ 혹은 ▼을 눌러 SCAN을 선택한 다음, A.MENU를 누르십시오. SCAN ON/OFF 표시가 나타납니다.

2 훑어보기 재생을 선택하기 위하여 ▲ 을 누르십시오.

표시창에 SCAN :ON 표시가 나타납니다. 모든 트택의 첫 10초간만 재생하게 합니다.

3 훑어보기 재생을 해제하기 위하여는 ▼ 을을 누두르십시오.

표시창에 SCAN:OFF 표시가 나타납니다. 트랙이 계속 재생되게 됩니다.

- 만약 표시창이 자동적으로 재생표시로 되돌아 가면 A.MENU을 눌러서 SCAN을 다시 선택하십시오.

주주의의

- CD의 훔어보기가 끝나면 정상적인 재생이 다시2 시작됩니다.

트랙 목록을 이용한 재생

CD TEXT를 재생활 경우에는, 해당 타이틀의 표시된 트랙 목록에서 트랙을 선택하여 재생활 수 있습니다.

11 CD MENU에서 ▲ 혹은 ▼ 을 눌러 TRACK LIST를 선택한 다음, A.MENU를 누르십시오. TRACK LIST 표시가 나타납니다.

2 ▲ 혹은 ▼ 을 늘러 LIST에서 재생하기를 원하는 트랙을 선택한 다음, A.MENU를 누르십시오. 선택된 트랙의 재생이 시작됩니다. 그 다음에는, 트랙이 순서대로 재생됩니다.

주주의의

- 첫한 트랙을 재생하는 동안, 해당 목록 표시가 녹색으로 바 Compar니다. - 목록 중에서 6개의 트랙까지 한번에 표시될 수 있습니다. ◀ 혹은 ▶ 을 누르면 이전의 혹은 다음의 트랙을 표시할 수 있습니다. 표시된 목록에서 첫째나 여섯째의 트랙이 지시되었을 때, ▲ 혹은 ▼ 을 누르면 이전 페이지나 다음 페이지로 이동하게 됩니다. - 타이틀은 10자까지만 표시됩니다. - 특정한 문자는 표시되지 않을 수 있습니다.

CD 재생 일시 정지

일시 정지는 CD의 재생을 일시적으로 정지시켜 줍니다.

11 CD MENU에서 ▲ 혹은 ▼을 눌러 PAUSE를 품 선선택한 다음, A.MENU를 누르십시오. PAUSE ON/OFF 표시가 나타납니다.

2 일시 정지를 선택하기 위하여 ▲ 을 누르십시오. 표시창에 PAUSE:ON 표시가 나타납니다. 현재 트랙의 재생이 일시 정지됩니다.

3 일시 정지를 해제하기 위하여는 ▼ 을 누르십시오.

표시창에 PAUSE:OFF 표시가 나타납니다. 정지되었던 시점부터 다시 재생이 시작됩니다.

디스크 타이틀 기능 사용법

이 기능을 사용하여 CD 타이틀을 기록하고 표시할 수 있습니다. 타이틀을 입력한 CD를 다음 번에 삽입하면 해당 CD의 타이틀이 표시됩니다.

디스크 타이틀 입력

이 기능을 사용하면 내장 CD 플레이어에 10자까지의 타이틀을 디스크 48장까지 입력할 수 있습니다.

1 타이틀을 입력하고자 하는 CD를 재생하십시오.

22 CD MENU에서 ▲ 혹은 ▼ 을 눌러 TITLE EDIT을 선택한 다음, A.MENU를 누르십시오.

TITLE EDIT 조정 지시가 나타납니다.

- CD TEXT 디스크를 재생할 때에는, TITLE EDIT 를 선택할 수 없습니다. 디스크 타이틀이 이미 CD TEXT 디스크에 기록되어 있습니다.

33 A. MENU를 눌러 원하는 문자 형태를 선택하십시오.

A.MENU를 반복해서 누르면 문자 형태가 다음의 순서로 전환됩니다:

알파벳 문자(대문자), 숫자와지기호엘파벳 문자 (소문자)

4 알파벳 문자를 선택하기 위하여 ▲ 흑은 ▼을 누르십시오.

▲ 를 누르면 알파벳 문자가 ABC...XYZ, 숫자와 기호가 123...@#< 순서로 표시되고, ▼ 을 누르면 반대로 ZYX...CBA 순서로 표시됩니다.

6 타이틀을 입력한 후에는 ▶ 을 눌러 커서를 맨 끝에 위치시키십시오.

▶을 한 변 더 누르시면 입력한 타이틀이 기억됩니다.

7 재생 표시상태로 되돌아가고자 할 때에는 BAND/ESC를 누르십시오.

주주의의

• 해당 디스크가 내장 CD 플레이어에서 제거되었을 때에도 타이틀은 기억장치에 남아 있게 되며, 다시 해당 디스크를 삽입하게 되면 타이틀이 표시됩니다.
• 48개의 디스크의 데이터가 기억장치에 모두 입력된 후에 다시 새로운 디스크 데이터가 입력되면 가장 오래된 디스크 데이터 위에 겹쳐 기록하게 됩니다.
• 멀티 CD 플레이어를 연결한 경우에는, 100개의 디스크까지 디스크 타이틀을 입력할 수 있습니다.

CD TEXT 디스크의 타이틀 표시

CD TEXT 디스크의 재생 중에, DISP를 누르십시오. DISP를 반복해서 누르면 설정이 다음의 순서로 전환됩니다:

Track Title(트랙 타이틀)—Disc-Artist Name(디

스크 연주가)—Track Artist Name(트랙 연주가)

맨 아래 부분의 입력원 상태의 표시가 위와 같이 전환됩니다.

-만약 특정한 정보가 디스크에 입력되지 않은 CD TEXT 디스크이라면 해당 정보가 NO TITLE로 표시됩니다.

5 다음 문자 위치로 이동하려면 ▶을 누르십시오.

원하는 문자가 표시되었을 때, 그 다음 문자를 선택하기 위하여 커서를 다음 위치로 이동하고자 할 때에는 ▶을 누르십시오. 반대방향으로 이동하고자 할 때에는 ◀을 누르십시오.

CD 재생

여러분은 본 기기를 이용하여 별매되는 멀티 CD 플레이어를 통제할 수 있습니다.

멀티 CD 플레이어에서 CD를 재생하려면 필수적인 기본 단계를 거쳐야 합니다. 고급 CD 플레이어 작동법은 27 페이지부터 설명됩니다.

① 디스크 번호 지시기

현재 재생되고 있는 디스크를 보여줍니다.

② 트랙 번호 지시기

현재 재생되고 있는 트랙을 보여줍니다.

③ 재생 경과 시간 지시기

재생되는 트랙의 현재까지의 재생 경과 시간을

보여줍니다.

④ 디스크 타이틀

CD TEXT 디스크를 재생할 때에, 디스크 타이들이 표시됩니다. 디스크에 타이들이 기록되어 있지 않은 일반 CD의 경우에는, NO TITLE 이 표시됩니다. (32 페이지를 참조하십시오.)

11 SOURCE를 눌러 멀티 CD 플레이어를 선택하십시오.

Multi-CD가 표시될 때까지 SOURCE를 누르십시오.

2 음량을 조정하려면 VOLUME을 사용하십시오. 음량을 키우거나 줄이려면 돌리십시오.

3 ▲ 혹은 ▼을 사용하여 감상하고자 하는 디스크를 선택하십시오.

• 1, 2, 3, ... 을 선택하려면 ▲ 을 누르고, 1,

6, 5, ... 을 선택하려면 ▼을 누르십시오.

4 앞으로 빨리 가기 혹은 뒤로 빨리 가기를 실행 하려면 ◀ 흑후을 누르고 계십시오.

5 앞으로 건너 뜨기 혹은 뒤로 건너 뜨기를 실행 하려면 ◀ 흑음을 누르십시오.

▶ 을 누르시면 다음 트랙의 첫머리로 건너 뜻니다. ◀ 을 한 번 누르시면 현재 트랙의 첫머리로 되돌아 가고, 한 번 더 누르시면 이전 트랙의 첫머리로 되돌아 갑니다.

주주의의

- 멀티 CD 플레이어가 예비 작업을 하고 있을 때에는 Ready가 표시됩니다.

- 멀티 CD 플레이어가 적절하게 작동하지 않을 경우 ERROR-11 같은 에러메시지가 나타납니다. 멀티 CD 플레이어 사용자 매뉴얼을 참조하시기 바랍니다.

- 멀티CD플레이어의 장착기에 디스크가 없으면 NO DISC가 표시됩니다. 본 제품과 같이 사용하는 멀티 CD 플레이어에 따라서는, 디스플레이가 공백이 될 수도 있습니다.

50 디스크 멀티 CD 플레이어

본 매뉴얼에서 설명된 기능들은 50 디스크 멀티 CD 플레이어에 지원이 됩니다!

고급 멀티 CD 플레이어 작동법 설명

① 기능 표시

기능의 상태를 보여줍니다.

1 M-CD 지시가 나타났을 때 A.MENU를 누르십시오.

MENU가 표시됩니다.

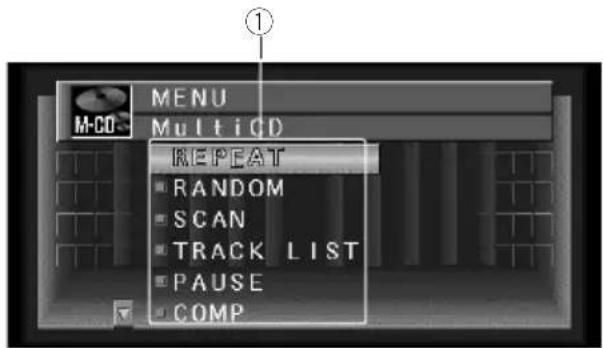

22 Multi CD를 선택하고 A.MENU를 누르십시오.

M-CD MENU가 다음의 순서로 표시됩니다:

REPEAT (반복 재생)

RANDOM(랜덤 재생)

SCAN(漉어보기 재생)

TRACK LIST (트랙 목록)

PAUSE(일시 정지)

COMP(압축 및 중저음 강화)

ITS-PLAY (ITS 재생)

ITS-MEMORY (ITS 기억)

TITLE EDIT(타이틀 편집)

원하는 기능을 작동할 수 있습니다. 자세한 것은, 각 기능에 대한 페이지를 참조하십시오.

- MENU 표시에서 BACK을 선택하거나 BACK을 누르면 이전의 표시로 돌아갔니다.

본체의 WIDE를 누르면 이전의 표시로 돌아갑니다.

- 재생 표시로 돌아가려면, BAND/ESC를 누르십 시호.

주주의회

-해당 기능을 30초 이상 사용하지 않으면 표시 창은 자동으로 재생 상태로 되돌아갑니다.

반복 재생

멀티 CD 플레이어의 경우에는 3가지의 반복 범위 가 있습니다: M-CD(멀티 CD 플레이어 재생),

TRACK(한 트랙 반복) 그리고 DISC(디스크 반복)입니다.

11 M-CD MENU에서 ▲ 혹은 ▼ 을 늘러 REPEAT를 선택한 다음, A.MENU를 누르십시오.

REPEAT ON/OFF 표시가 나타납니다.

2 반복 범위를 선택하기 위하여 ◀ 혹은 ▶ 을 누르십시오.

표시창에 원하는 반복 범위가 나타날 때까지 ◀ 혹은 ▶을 누르십시오.

- M-CD — 멀티 CD 플레이어에 있는 모든 디스크 반복 재생

- TRACK — 현재의 트랙 반복 재생

• DISC — 현재의 디스크 반복 재생

주주의회

- 반복 재생을 하고 있는 중에 다른 디스크를 선택하게 되면, 반복 범위는 M-CD(멀티 CD 플레이어 재생)로 변경됩니다.

- TRACK(한 트랙 반복)중에 트랙 검색이나 앞으로 빨리 가기 혹은 뒤로 빨리 가기를 실행하게 되면 반복 범위는 DISC(디스크 반복)로 변경됩니다.

트랙의 랜덤 재생

표시창에 Scan:ON 표시가 나타납니다. 현재 CD

의 모든트랙(혹은 모든CD의첫트랙)의첫1

랜덤 재생은 트랙을 M-CD(멀티 CD 플레이어 재초간만 재생하게 합니다.

생)와 DISC(디스크 반복)의 두 가지 반복 범위

내에서 무작위 순서로 재생하게 합니다.

1 반복 범위를 선택하십시오.

앞 페이지의반복 재생 참조하십시오.

22 M-CD MENU에서 ▲ 혹은 ▼ 을 눌러 RANDOM 을

선택한 다음, A. MENU를 누르십시오.

RANDOM ON/OFF 표시가 나타납니다.

4 원하는 트랙이나 디스크를 발견한 후, 훔어보

기 재생을 해제하기 위하여는 ▼을 누르십시오.

표시창에 Scan:OFF 표시가 나타납니다. 해당 트

랙(혹은 CD)이 계속 재생되게 됩니다.

-만약 표시창이 자동적으로 재생표시로 되돌아

가면 A.MENU을 눌러서 SCAN을 다시 선택하십

시호.

3 랜덤 재생을 선택하기 위하여 ▲을 누르십시오.

표시창에 Random:ON 표시가 나타납니다. 앞에

서 선택한 M-CD(멀티 CD 플레이어 재생) 혹은

DISC(디스크 반복)의 두 가지 반복 범위 내에서

트랙이 무작위 순서로 재생됩니다.

주주의의

-트랙이나 디스크의 훌어보기가 끝나면 정상적

인 재생이 다시 시작됩니다!

4 랜덤 재생을 해제하기 위하여는 ▼을 누르심

시호.

표시창에 Random :OFF 표시가 나타납니다. 정

상적인 순서로 트랙이 재생됩니다.

트랙 목록을 이용한 재생

CD TEXT 디스크를 재생활 때에는, 해당 타이틀에

서 표시되는 트랙 목록에서 원하는 트랙을 선택

해서 재생할 수 있습니다.

CD와 트랙의 훑어보기

11 M-CD MENU에서 ▲ 혹은 ▼ 을 눌러 TRACK LIST

를 선택한 다음, A.MENU를 누르십시오.

TRACK LIST 표시가 나타납니다.

만약 DISC(디스크 반복)반복 범위에서 사용될 경

우에는 선택되어 있는 디스크의 각 트랙의 첫 210▲ 혹은 ▼을 눌러 LIST에서 재생하기를 원하

초간을 재생하게 됩니다. 만약 M-CD(멀티 CD 풀는 트랙을 선택한 다음, A.MENU를 누르십시오.

레이어 재생)반복 범위에서 사용될 경우에는 각 선택된 트랙의 재생이 시작됩니다.그 다음에는,

각의 디스크의 첫 번 트랙의 첫 10초간을 재생토택이 순서대로 재생됩니다.

게 됩니다.

1 반복 범위를 선택하십시오.

앞 페이지의반복 재SEMB 참조하십시오.

22 M-CD MENU에서 ▲ 혹은 ▼ 을 늘러 SCAN을 텍한 다음, A.MENU를 누르십시오.

SCAN ON/OFF 표시가 나타납니다.

3 훑어보기 재생을 선택하기 위하여 ▲ 을 누르십시오.

주주의의

- 한 트랙을 재생하는 동안, 해당 목록 표시가 녹색으로 바iversal니다.

선천·목록 중에서 6개의 트랙까지 한번에 표시될 수 있습니다. ◀ 혹은 ▶ 을 누르면 이전의 혹은

다음의 트랙을 표시할 수 있습니다. 표시된 목록에서 첫째나 여섯째의 트랙이 지시되었을 때, ▲ 혹은 ▼을 누르면 이전 페이지나 다음 페이지로 이동하게 됩니다.

-타이틀은 10자까지만 표시됩니다.

- 특정한 문자는 표시되지 않을 수 있습니다.

CD 재생 일시 정지

일시 정지는 CD의 재생을 일시적으로 정지시켜 줍니다.

11 M-CD MENU에서 ▲ 흑은 ▼을 늘러 PAUSE를 빛-sh한 선택한 다음, A.MENU를 누르십시오. PAUSE ON/OFF 표시가 나타납니다.

2 일시 정지를 선택하기 위하여 ▲을 누르십시오. 표시창에 Pause :ON 표시가 나타납니다. 현재 트랙의 재생이 일시 정지됩니다.

3 일시 정지를 해제하기 위하여는 ▼을 누르십시오. 표시창에 Pause :OFF 표시가 나타납니다. 정지되었던 시점부터 다시 재생이 시작됩니다.

2 좋아하는 설정을 선택하기 위하여 ▲ 혹은 ▼을 사용하십시오.

▲ 혹은 ▼을 반복하여 누르면 다음의 설정이 돌아가면서 선택됩니다:

COMP OFF—COMP 1—COMP 2—COMP OFF—DBE 1—DBE 2

ITS 재생 목록 사용법

ITS(즉시 트랙 선택)기능은 멀티 CD 플레이어의 매거진에 들어 있는 디스크 중에서 좋아하는 트랙을 골라 재생 목록을 사용할 수 있게 해 줍니다. 좋아하는 트랙을 재생 목록에 추가한 후에는 ITS 재생을 선택하여 해당 트랙만을 재생할 수 있습니다.

압축 및 중저음 강화 사용법

본 기능은 해당 기능을 지원하는 멀티 CD 플레어에만 적용됩니다.

COMP(압축)및 DBE(중저음 강화)를 사용하면 멀티 CD 플레이어의 소리재생 음질을 조정할 수 있습니다. 각각의 기능은 두 단계씩 조정하실 수 있습니다. COMP 기능은 큰 음량의 경우에 큰 소리

의 출력과 부드러운 소리의 출력의 균형을 맞추 줍니다. DBE는 보다 충만감 있는 소리재생을 위하여 베이스 수준을 강화시켜 줍니다. 본 기능을 선택하면서 각각의 효과를 들어 보고 현재 감상하고 있는 트랙이나 CD의 소리재생을 가장 종게 해주는 항목으로 설정하십시오.

ITS 프로그래밍으로 재생 목록 만들기

ITS기능을 사용하여 총 100장의 디스크로부터 디스크당 99트랙까지 재생 목록에 추가하고 재생할 수 있습니다(디스크 타이틀 포함).(CDX-P1250과 CDX-P650의 예전에 판매된 멀티 CD 플레이어에서는 재생목록에 24 트랙까지 저장될 수 있습니다.) ITS 기능이 없는 멀티 CD 플레이어를 사용하는 경우에는, ITS PLAY를 선택할 수 없습니다.

1 프로그램하고자 하는 디스크를 재생하십시오. CD를 선택하기 위하여 ▲ 혹은 ▼을 누르십시오.

22 M-CD MENU에서 ▲ 혹은 ▼을 눌러 ITS MEMORY 를 선택한 다음, A.MENU를 누르십시오. ITS MEMORY 조정 지시가 나타납니다.

11 M-CD MENU에서 ▲ 흑은 ▼ 음 눌러 COMP를 를 선센 택한 다음, A.MENU를 누르십시오. COMP 조정 지시가 나타납니다.

- 멀티 CD 플레이어가 COMP/DBE를 지원하지 않는 경우에, 이것을 선택하려 하면 NO COMP가 표 시 됩니다.

33 ▲혹은 ▼을 눌러 원하는 트랙을 선택하십시오.

4 ▲ 을 눌러 현재 재생되고 있는 트랙을 ITS MEMORY에 저장하십시오. 잠시동안 MEMORY이 표시되고 현재 재생되고 있는 트랙이 재생 목록에 저장됩니다. 이어서 표 시창에는 도로 ITS 표시가 나타납니다.

주주의의

주주의의

- 100개의 디스크의 데이터가 기억장치에 모두 • 해당 기능을 30초 이상 사용하지 않으면 표시 입력된 후에 다시 새로운 디스크 데이터가 입 창은 자동으로 재생 상태로 되돌아갑니다. 력되면 가장 오래된 디스크 데이터 위에 겹쳐 기록하게 됩니다.

- 약 30초 동안 기능을 작동하지 않으면, 표시는 ITS 재생 목록의 재생 자동으로 재생 표시로 돌아감니다. ITS 재생은 어러부이

ITS 재생 목록에서 트랙의 삭제

ITS 재생은 여러분이 ITS 재생 목록에 저장한 트랙을 감상할 수 있게 해 줍니다. ITS 재생을 선택하면 멀티 CD 플레이어의 ITS 재생목록의 트랙이 연주되기 시작합니다.

ITS 재생이 선택되어 있을 때에만 ITS 재생 목록

에서 트랙을 삭제할 수 있습니다.만약 ITS 재생 반복 범위를 선택하십시오.

이 이미 선택되어 있을 때에는 2 단계로 건너 램7 페이지의 반복 재생 참조하십시오.

십시오. 만약 ITS 재생이 선택되어 있지 않을 경

우에는 A.MENU을 누르십시오.

1 ITS 재생 목록에서 삭제하고자 하는 트랙이 있는 CD를 재생하면서 ITS 플레이를 작동시키십시오.

본 페이지의 ITS 재생 목록의 재생 참조하십시오.

22 M-CD MENU 에서 ▲ 혹은 ▼을 늘러 ITS MEMORY 를 선택한 다음, A.MENU를 누르십시오.

ITS MEMORY 조정 지시가 나타납니다.

3 ◀ 혹은 ▶ 을 사용하여 원하는 트랙을 선택하십시오.

44 ▼을 사용하여 현재 연주 중인 트랙을 ITS 재생 목록에서 삭제하십시오.

현재 재생되고 있는 트랙이 ITS 재생 목록에서

삭제되고 ITS 재생 목록의 다음 트랙이 재생됩니다.

-만약 현재의 반복 범위 내에서 재생 목록에

함된 트랙이 없다면 표시창에 EMPTY가 표시되

고 일반적인 재생이 시작됩니다.

22 M-CD MENU에서 ▲ 혹은 ▼을 눌러 ITS PLAY를 를 선택한 다음, A.MENU를 누르십시오.

ITS PLAY ON/OFF 조정 지시가 나타납니다.

3 ITS 재생을 선택하기 위하여 ▲을 누르십시오.

표시창에 ITS PLAY :ON 표시가 나타납니다. 앞에서 선택한 M-CD(멀티 CD 플레이어 재생)혹은

DISC(디스크 반복)의 두 가지 반복 범위 내에서 저장되었던 재생 목록의 트랙이 재생되기 시작합니다.

- 만약 현재 선택한 반복 범위 내에 저장한 재생 목록이 없다면 EMPTY가 표시됩니다.

4 ITS 재생을 해제하기 위하여 ▼을 누르십시오.

표시창에 ITS PLAY:OFF 표시가 나타납니다. 현

재 재생되고 있는 트랙과 CD가 정상적인 순서로 계속 재생될 것입니다.

주주의의

포해당 기능을 30초 이상 사용하지 않으면 표시

창은 자동으로 재생 상태로 되돌아갑니다.

5 재생 표시상태로 되돌아가고자 할 때에는 BAND/ESC를 누르십시오.

ITS 재생 목록에서 CD의 삭제

ITS 재생이 선택되어 있지 않을 때에만 ITS 재시록에서 특정 CD의 모든 트랙을 삭제할 수 있습니다.

1 삭제하고자 하는 CD를 재생하십시오.

▲ 혹은 ▼을 이용하여 원하는 CD를 선택하십시오.

22 M-CD MENU에서 ▲ 혹은 ▼을 늘러 ITS MEMORY 를 선택한 다음, A.MENU를 누르십시오.

3 ITS 재생 목록에서 현재 연주 중인 CD의 모든 트랙을 삭제하려면 ▼을 누르십시오.

현재 재생되고 CD의 모든 트랙이 재생 목록에서 삭제되고 CLEAR가 표시될 것입니다.

4 재생 표시상태로 되들아가고자 할 때에는 BAND/ESC를 누르십시오.

디스크 타이틀 기능 사용법

이 기능을 사용하여 CD 타이틀을 기록하고 표시할 수 있습니다. 재생하고자 하는 CD를 쉽게 찾고 선택할 수 있게 됩니다.

디스크 타이틀 입력

디스크 타이틀 입력 기능을 사용하면 멀티 CD 레이어에 10자까지의 타이틀을 디스크 48장까지 입력할 수 있습니다.

1 타이틀을 입력하고자 하는 CD를 재생하십시오. ▲ 혹은 ▼을 이용하여 원하는 CD를 선택하십시오.

22 M-CD MENU에서 ▲ 흑은 ▼을 눌러 TITLE EDIT 를 선택한 다음, A.MENU를 누르십시오.

TITLE EDIT 조정 지시가 나타납니다.

- CD TEXT 디스크를 재생활 때에는, TITLE EDIT 를 선택할 수 없습니다. 디스크 타이틀이 이미 CD TEXT 디스크에 기록되어 있습니다.

33 A.MENU를 눌러 원하는 문자 형태를 선택하십시오.

A MENU를 반복해서 누르면 문자 형태가 다음의 순서로 전환됩니다:

알파벳 문자(대문자), 숫자와 기호—알파벳 문자 (소문자)

4 알파벳 문자를 선택하기 위하여 ▲ 혹은 ▼을 누르십시오.

▲ 를 누르면 알파벳 문자가 ABC...XYZ, 숫자와 기호가 123...@#< 순서로 표시되고, ▼을 누르면 반대로 ZYX...CBA 순서로 표시됩니다.

5 다음 문자 위치로 이동하려면 ▶ 을 누르십시오.

원하는 문자가 표시되었을 때, 커서를 다음 위치로 이동하여 다음 문자를 선택하고자 할 때에는 ▶을 누르십시오. 반대로 이동하고자 할 때에는 ◀을 누르십시오.

6 타이틀을 입력한 후에는 ▶ 을 눌러 커서를 맨 끝에 위치시키십시오.

▶을 한 번 더 누르시면 입력한 타이틀이 기억됩니다.

7 재생 표시상태로 되돌아가고자 할 때에는 BAND/ESC를 누르십시오.

주의

- 해당 디스크가 매거진에서 제거되었을 때에도 타이틀은 기억장치에 남아 있게 되며, 다시 해당 디스크를 매거진에 재삽입하게 되면 타이들이 표시됩니다.

- 100개의 디스크의 데이터가 기억장치에 모두 입력된 후에 다시 새로운 디스크 데이터가 입력되면 가장 오래된 디스크 데이터 위에 겹쳐 기록하게 됩니다.

디스크 타이틀 표시

CD TEXT 디스크의 타이틀 표시

디스크 타이틀이 입력된 디스크는 어느 것이라도

타이틀을 표시할 수 있습니다.

멀티 CD 플레이어에서 CD TEXT 디스크를 재생하

는 중에 DISP를 누르십시오.

DISP를 반복하여 누르면 다음의 설정이 돌아가면

DISP를 누르십시오.

DISP를 반복하여 누르면 다음의 설정이 돌아가면서 선택됩니다:

서 선택됩니다:

Track Title(트랙 타이틀)—Disc Artist Name(디

스크 연주가)—T-Artist Name(트랙 연주가)

PLAY BACK MODE (재생 시간)—Disc List

디스플레이의 맨 아래 부분이 위와 같이 전환됨·만약 특정한 정보가 디스크에 입력되지 않은

니다. Disc List를 선택한 경우에는, 멀티 CD 풀 CD TEXT 디스크라면 해당 정보가 NO TITLE로 표

레이어에 들어 있는 디스크의 타이틀이 디스플레시됩니다.

이에 표시됩니다.

-만약 현재 재생되고 있는 디스크에 타이틀이

입력되지 않았을 경우에는, NO TITLE이 표시됨

니다.

CD TEXT 기능 사용법

본 기능은 CD TEXT 호환가능 멀티 CD 플레이어에서만 가능합니다.

일부 디스크는 제작과정에서 디스크에 몇 가지

정보가 기록됩니다. 이러한 디스크는 CD 타이틀,

트랙 타이틀,연주가 이름 혹은 연주 시간 등의

정보가 기록되고 이러한 디스크를 CD TEXT 디스

크라 부릅니다.이러한 특별히 기록된 디스크들

은 다음의 기능들을 지원합니다.

디스플레이와 지시기

별도로 판매되는 TV류너를, 본 제품을 사용하여 어떻게 통제하는가를 설명합니다.

• 본 제품을 사용하여, 사전설정 채널 목록을 나의 추가기능처럼 작동시킬 수 있습니다.
• TV와 P.CH 목록 표시간에 전환하려면 DISP를 누르십시오.

① 주파수대역 지시기

TV가 TV1, TV2의 어느 주파수대역에 맞춰져 있는가를 보여줍니다.

② 사전설정 번호 지시기

어떤 사전설정이 선택되었는지를 보여줍니다.

③ 채널 지시기

어떤 채널이 선택되었는지를 보여줍니.

기본 작동법

11 SOURCE를 눌러 TV 튜너를 선택하십시오. TV가 표시될 때까지 SOURCE를 누르십시오.

2 음량을 조정하려면 VOLUME을 사용하십시오. 음량을 키우거나 줄이러면 돌리십시오.

3 ◀혹은 ▶ 을 눌러 방송국을 맞추십시오. • ◀혹은 ▶ 을 1초 정도 누른 다음 손을 놓으면, 검색 튜닝을 수행할 수 있습니다.

방송국의 저장

11 TV MENU에서 ▲ 혹은 ▼ 을 눌러 P.CH MEMORY를 선택한 다음, A.MENU를 누르십시오. 하P.CII MEMORY 표시가 나타납니다.

2 ◀ 혹은 ▶ 을 1초 동안 누르면 주파수를 미세 조정할 수 있습니다.
3 ▲ 혹은 ▼을 사용하여 기억시키고자 하는 사전설정 채널번호를 선택하십시오.

◀혹은 ▶을 2 초 이상 누르십시오. 누르기를 멈 추면, 강한 방송이 수신됩니다.

▶: 높은 주파수부터 검색을 시작합니다.
◀: 낮은 주파수부터 검색을 시작합니다.

검색을 중단하려면, 검색을 시작하기 위해서 눌렸던 ◀ 혹은 ▶ 과 반대의 것을 누르십시오.

44 A.MENU를 누르면 해당 주파수가 기억됩니다.

주주의의

- 한 개 의 주파수대역에 시킬 수 있습니다.

12개의 방송국까지 기억안

방송국 불러오기

▲ 혹은 ▼ 을 눌러 Preset CH을 선택하십시오.

주파수대역의 변경

BAND를 눌러 원하는 주파수대역을 선택하십시오.

BAND를 반복해서 누르면 주파수대역이 다음의서로 전환됩니다:

TV 1 → TV 2

TV 메뉴

TV 메뉴에는 다음과 같은 기능이 있습니다:

BSSM(최고 방송국 순차 기억)

P.CH MEMORY(사전설정 채널 기억) (33 페이지를 참조하십시오.)

COUNTRY(국가코드 선택)

BSSM을 반복해서 누르면 BSSM이 켜지거나 끼집니다.

종료된 후에는, 디스플레이는 사전설정 채널 목록 모드로 전환됩니다.

주주의의

- 약 30초 동안 기능을 작동하지 않으면, 표시는 자동으로 되돌아갑니다.

BSSM(Best Station Sequential Memory: 최상의 방송 채널 순차 메모리)

BSSM기능은 가장 낮은 채널부터 차례로 강하게 수신되는 방송 채널을 자동으로 저장합니다.

11 BAND/ESC를 늘러 BSSM을 사용하고자 하는 BAND를 선택하십시오.

22 TV MENU에서 BSM을 선택하고, A.MENU를 높 누느르십시오. 속BSSM 조정 지시가 나타납니다.

3 ▲ 을 눌러 BSSM을 켜십시오.

BSSM이 반짝거리기 시작합니다. BSSM이 반짝거리는 동안에, 6개의 가장 강한 방송 주파수들이 신호의 강도 순으로 저장됩니다. 완료가 되면, BSSM이 반짝거립을 멈줍니다.

- 저장 작업을 취소하려면, ▼을 누르십시오.

주주의의

• 1 주파수 대역에 12개까지의 방송국이 기억될 수 있습니다.
• 12개 이하의 방송국만 수신할 수 있는 지역에서는, 이전에 저장된 방송국이 기억장치에 남아있게 됩니다.

국가 그룹 선택하기

본 제품에서는, 각각의 국가 그룹별로 사전에 채널이 설정되어 있습니다. 귀하의 수신 지역에 해당하는 국가 그룹을 선택만하면 복수의 채널을 수신할 수 있게 됩니다.

11 TV MENU에서 ▲ 혹은 ▼ 을 눌러 COUNTRYCODE를 선택한 다음, A.MENU를 누르십시오.COUNTRY CODE 표시가 나타납니다.

2 ▲ 혹은 ▼ 을 눌러 국가 코드를 선택하십시오 국가 코드에 관한 자세한 것은, 튜너의 작동 뉴얼을 참조하십시오.

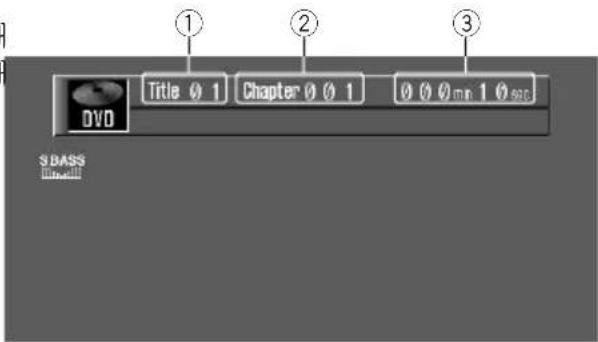

디스플레이와 지시기

별도로 판매되는 DVD를, 본 제품을 사용하여 어떻게 통제하는가를 설명합니다. DVD 플레이어나 멀티 DVD 플레이어의 특정한 작동/기능에 관한 자세한 것은, 해당 제품 안내서를 보십시오.

주주의의

- 국가 코드를 변경할 수 없는 튜너의 경우에는, 현재 재생되고 있는 타이틀을 보여줍니다. 다른 나라의 국가 코드를 선택할 수 없습니다.

□

① 타이틀 번호 지시기

는,현재 재생되고 있는 타이틀을 보여줍니다.

②Chip터(혹은트랙)번호지시기

현재 재생되고 있는 챔터을 보여줍니다.

③ 재생 경과 시간 지시기

재생되는 챔터(혹은 트랙)의 현재까지의 재생경과 시간을 보여줍니다.

사전설정 채널목록에서 채널 선택하기

사전설정 채널목록은 사전에 설정된 채널의 목록을 볼 수 있게 해 줍니다.

입력원이 TT할 경우에, DISP를 누르십시오.

사전설정된 CH 1부터 12까지가 표시됩니다.

1 DVD (혹은 CD)를 DVD 플레이어에 넣으십시오. 자동으로 재생이 시작됩니다. DVD 디스크의 메뉴가 표시됩니다.

22 VOLUME을 사용하여 소리 레벨을 조정하십시오. 음량을 키우거나 줄이려면 돌리십시오.

3 앞으로 빨리 가기/뒤로 빨리 가기를 하려면, ◀ 흑혹윤은을 누르고 계십시오.

4 앞이나 뒤의 다른 트랙으로 건너뛰려면, ◀ 흑혹은 ➤ 을 누르십시오.

▶을 누르면 다음 챗터(혹은 트랙)의 첫머리로 건너 Deleted니다. ◀을 한 번 누르면 현재 챗터(혹은 트랙)의 첫머리로 건너 Deleted니다. 한번 더 누르면 이전 트랙으로 건너 Deleted니다.

주주의의

DVD 플레이어의 고급 작동법 안내

① 기능 표시 기능의 상태를 보여줍니다.

11 DVD 입력원 지시가 나타날 때, A.MENU를 풀 누르십시오. MENU가 표시됩니다.

- FORWARD(▶▶) 혹은 REVERSE(◀◀)를 5초 이상 계 속 누르고 있으면, 앞으로 빨리 가기 의 색 이 백색에서 청색으로 바iversal. 이 예는, FORWARD(▶▶) 혹은 REVERSE(◀◀)를 해제하더라도 앞으로 빨리 가기가 계속 수니다. 원하는 지점에서부터 재생을 하려면, PLAY/PAUSE(▶/II)를 누르십시오.

22 DVD를 선택하고 A.MENU를 누르십시오.

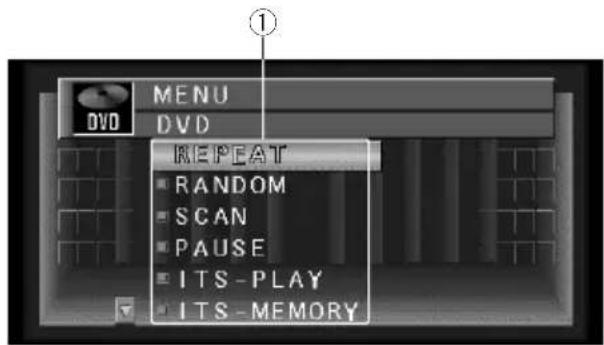

zDVD MENU가 다음과 같이 표시됩니다: REPEAT(반복 재생) <43 페이지를 참조하십시오.> RANDOM(랜덤재생)

SCAN(襀어보기 재생) PAUSE(일시 정지)

ITS-PLAY(ITS 재생) ITS-MEMORY(ITS 기억)

원하는 기능을 작동할 수 있습니다. 자세한 것은, 각 기능에 대한 페이지를 참조하십시오.

• RANDOM, SCAN과 PAUSE는 CD를 재생할 때 사용 가능합니다.
• ITS-PLAY과 ITS-MEMORY는 멀티 CD 플레이어를 연결했을 때 사용 가능합니다. (이 기능과 작동에 대해서는, 멀티 CD 플레이어의 사용자 안내서를 참조하십시오.)
• MENU 표시에서 BACK을 선택하지나 BACK을 누르면 이전의 표시로 돌아갔니다. 본체의 WIDE를 누르면 이전의 표시로 돌아갔니다.
• 재생 표시로 돌아가려면, BAND/ESC를 누르십시오.

주주의의

• 약 30초 동안 기능을 작동하지 않으면, 표시는

자동으로 재생 표시로 돌아갑니다.

정보 표시가 나타납니다.

1 입력원이 DVD일 경우에, DISP를 누르십시오.

DISP를 반복하여 누르면 표시되는 정보가 다음이 순서로 전환됩니다.

리모콘 작동 모드 스위치가 AUDIO일 경우:

리모콘 작동 모드 스위치에 관하여

PLAYBACK MODE (재생 시간)—DVD Display(DVD)

의 비디오)

위에서 말한 것 이외의 작동을 할 경우에는, 러리모콘 작동 모드 스위치가 DVD일 경우:

모콘 작동 모드 스위치를 DVD 위치에 놓으십시오 정보 표시 1 → 정보 표시 2 → 정보 표시 않음

오. (그러면 연결된 DVD 플레이어의 작동이 가능→정보 표시 1로 돌아감

해 집니다.)

주주의의

- 리모콘 작동 모드 스위치가 AUDIO일 경우, 본체의 DISP도 리모콘의 DISP와 같은 기능을 하게 됩니다.

- 정보 표시 1의 경우, 특정 타이틀, 캡터 혹은 시간으로 원하는 장면을 검색할 수 있으며, 오디오, 자막 그리고 촬영 각도를 변경할 수 있습니다.

- 정보 표시 2의 경우에도, 타이틀, 챔터 혹은 시간을 특정할 수 있습니다. 본 기기로는, 멀티 DVD 플레이어의 경우 트랙의 상향/하향 검색이 안됩니다.

디스크 재생

챔터와 트랙

앞으로 건너뛰기/돌아오기

PLAY/PAUSE를 누르십시오.

재생 표지가 4초 동안 표시되고 이어서 디스크의 재생이 시작됩니다.

다음 챗터/트랙으로 건너TOP.

재생 중에, NEXT (▶▶) 를 누르십시오..

챔터/트랙 번호가 8초 동안 표시되고 이어서 다

음 챔 터/트랙으로 이동하게 됩니다!

주주의의

- 디스크가 재생 중일 때 PLAY/PAUSE를 누르면, 재생이 일시 정지됩니다.

- 마지막에 재생한 것이 DVD인 경우, 이전에 재생을 중단했던 지점부터 재생이 시작됩니다. 일부 디스크의 경우에는, 메뉴가 표시될 수 있으며 따라서 전에 멈춰던 곳에서부터 재생하지 못할 수도 있습니다.

이전 챔터/트랙으로 돌아오기

재생 중에, PREVIOUS (◄◄) 를 누르십시오.

챔터/트랙 번호가 8초 동안 표시되고 이어서 현재 챔터/트랙의 첫머리로 이동하게 됩니다.

PREVIOUS (◀◀) 를 두 번 연속해서 누르면 현재

챔터/트랙 전의 챔터/트랙의 첫머리로 이동하게 됩니다.

주주의의

- 본체의 ◀ 혹은 ▶ 을 누르고 있어도 같은 작동을 수행합니다.

타이틀/챔터/트랙의 지정 (직접 검색)

타이틀의 지정

1 디스크가 멈추었을 때, 원하는 타이틀 번호에 해당하는 숫자 버튼을 누르십시오.

해당 타이틀 번호가 8초 동안 표시되고 이어서 택된 타이틀부터 재생이 시작됩니다.

3을 선택하려면, 3을 누르십시오.

10을 선택하려면, 10과 0을 순서대로 누르십시오.

23을 선택하려면, 10과 10과 3을 순서대로 누르십시오.

챔터의 지정

1 재생 중에, 원하는 챔터 번호에 해당하는 숫자 버튼을 누르십시오.

해당 챔터 번호가 8초 동안 표시되고 이어서 선택 된 챔터부터 재생이 시작됩니다.

3을 선택하려면, 3을 누르십시오.

10을 선택하려면, 10과 0을 순서대로 누르십시오.

23을 선택하려면, 10과 10과 3을 순서대로 누르십시오.

트랙의 지정

1 원하는 트랙 번호에 해당하는 숫자 버튼을 누르십시오.

해당 트랙 번호가 8초 동안 표시되고 이어서 선택된 트랙부터 재생이 시작됩니다.

3을 선택하려면, 3을 누르십시오.

10을 선택하려면, 10과 0을 순서대로 누르십시오.

23을 선택하려면, 10과 10과 3을 순서대로 누르십 셐오.

주주의의

-일부 디스크의 경우에는, 금지 표지가 나타나고 작동이 안될 수도 있습니다.

- 비디오 CD의 경우에는, PBC 재생 중에는 직접 검색이 불가능합니다.

디스크 앞으로 빨리 가기/뒤로 빨리 가가기기

뒤로 빨리 가기

1 재생 중에, REVERSE (◀◀) 를 계속 누르십시오.

버튼을 누르고 있는 동안 뒤로 빨리 가기 표지가 나타나며 디스크 뒤로 빨리 가기가 수행됩니다.

앞으로 빨리 가기

1 재생 중에, FORWARD (▶▶) 를 계속 누르십시오.

2 보거나/들으려고 하는 지점에서 REVERSE (◀◀)를 해제하십시오.

버튼을 누르고 있는 동안 앞으로 빨리 가기 표당 지점부터 재생이 재개됩니다.

가 나타나며 디스크 앞으로 빨리 가기가 수행됨

니다.

2 보거나/들으려고 하는 지점에서 FORWARD

(▶▶) 를 해제하십시오.

해당 지점부터 재생이 재개됩니다.

주주의의

- FORWARD (▶▶) 를 5초 이상 계속 누르고 있으면, 앞으로 빨리 가기 표지의 색이 백색에서 청색으로 바꼽니다. 이 경우에는, FORWARD (▶▶) 를 해제하더라도 앞으로 빨리 가기가 계속 수행됩니다. 원하는 지점에서부터 재생을 하려면, PLAY/PAUSE (▶/II).

- CD의 끝까지 앞으로 빨리 가기를 한 경우에는, 앞으로 빨리 가기는 디스크의 처음부터 앞으로 빨리 가기를 계속합니다.

- 일부 디스크의 어떤 위치에서는 앞으로 빨리가기가 불가능할 수 있습니다. 이러한 경우에는, 정상적 재생이 자동으로 재개됩니다.

주주의의

- REVERSE (◀◀) 를 5초 이상 계속 누르고 있으면, 뒤로 빨리 가기 표지의 색이 백색에서 청색으로 바꼽니다. 이 경우에는, REVERSE (◀◀) 를 해제하더라도 뒤로 빨리 가기가 계속 수행됩니다. 원하는 지점에서부터 재생을 하려면, PLAY/PAUSE (▶/II)를 누르십시오.

- CD의 처음까지 뒤로 빨리 가기를 한 경우에는, 정상적 재생이 재개됩니다.

-일부 디스크의 경우 어떤 위치에서는 앞으로 빨리 가기가 불가능할 수 있습니다. 이러한 경우에는, 정상적 재생이 자동으로 재개됩니다.

재생의 중단

STOP (■)을 누르십시오.

주주의의

- STOP (■) 을 눌러 DVD나 혹은 비디오 CD의 재생(PBC 재생 중에만 해당)을 멈출 때, 멈춘 위치가 기억되어 나중에 다시 재생할 경우 그 점부터 재생하는 것이 가능합니다.

프레임 단위 재생

재생 중에 한 프레임씩 앞으로 가게 합니다.

STEP(Ⅱ▶) 을 누르십시오.

STEP (II▶) 을 누를 때마다, 한 프레임씩 앞으로 갑니다.

- 정상적 재생으로 돌아가려면, PLAY/PAUSE (▶/Ⅲ)를 누르십시오.

느린 동작 재생

재생 속도를 느리게 합니다.

정지영상, 프레임 단위 재생 및 느린 동작 재생

재생 중에 STEP(Ⅱ▶) 을 1초 동안 누르십시오.

정지영상 표지가 4초 동안 표시되고, 앞으로 느린 동작 재생이 시작됩니다.

- 정상적 재생으로 돌아가려면, PLAY/PAUSE (▶/Ⅱ) 를 누르십시오.

정지영상 재생

재생을 멈추고 정지 영상을 볼 수 있게 해 줍니다 주주의의

재생 중에 PLAY/PAUSE(▶/Ⅱ) 를 누르십시오.

정지영상 표지가 4초 동안 표시되고 재생이 져서 정지 영상을 볼 수 있습니다.

- 정상적 재생으로 돌아가려면, PLAY/PAUSE

(▶/Ⅱ) 를 다시 한번 누르십시오.

- 정지영상, 프레임 단위 재생 및 느린 동작 재생 중에는 소리가 나오지 않습니다.

범취디스크에 따라서 혹은 재생 위치에 따라서, 정지영상, 프레임 단위 재생 및 느린 동작 재생이 불가능하다는 것을 나타내는 금지 표지가 나타날 수 있습니다.

-일부 디스크의 경우에는, 프레임 단위 재생 및 느린 동작 재생 중에는 영상이 또렸하지 않을 수 있습니다.

- 역 방향의 프레임 단위 재생 및 느린 동작 재생 은, XDV-P9가 연결된 경우만 가능합니다.

정보 표시 1을 활용한 작동

찾고자 하는 타이틀이나 챔터 혹은 트랙을 지정하여 재생할 수 있습니다.

1 표시 정보 1에서 리모콘의 조이스틱의 왼쪽/오른쪽을 눌러 타이틀이나 챔터(혹은 트랙)을 선택하십시오.
선택된 항목이 녹색으로 바iversal니다.
2 리모콘의 조이스틱의 위/아래를 눌러 원하는 번호가 나타나도록 합니다.
3 리모콘의 조이스틱을 직접 아래로 눌러 선택절차를 완료합니다.

주주의의

• 정보 표시를 사용하지 않고도 타이틀, 챔터(혹은 트랙) 및 시간을 지정할 수 있습니다. (39 페이지를 참조하십시오.)
• 메뉴 기능이 있는 디스크의 경우에는, MENU 를 놀 뜌 지시를 표시할 수 있습니다.
  -일부 디스크의 경우에는 타이틀이나 챔터 표시가 불가능하다는 것을 나타내는 금지 표지가 나타날 수 있습니다.
  -정지 모드에 있을 경우에는 챔터를 지정할 수 없습니다.
• 약 8 초 동 안 작동을 수행하지 않으면, 지정된 번호는 무효가 됩니다.

시간의 지정

재생이 시작될 시간을 지정할 수 있습니다.(시간검색)

1 표시 정보 1에서 리모콘의 조이스틱의 왼쪽/오른쪽을 눌러 Time을 선택하십시오.
선택된 항목이 녹색으로 바iversal니다.
2 리모콘의 숫자 키를 이용하여 원하는 시각을 입력하십시오.
예여:
10분 09초: 1, 0, 0, 9를 순서대로 누르십시오.
78분 00초: 7, 8, 0, 0을 순서대로 누르십시오.
입력된 번호를 지우려면 C를 입력하십시오.
3 리모콘의 조이스틱을 직접 아래로 늘러 선택절차를 완료합니다.

주주의의

• 일부 디스크의 경우에는 타이틀이나 캡터 표시가 불가능하다는 것을 나타내는 금지 표지가 나타날 수 있습니다.
• 정지 모드에 있을 경우에는 시각을 지정할 수 없습니다.
• 약 8 초 동 안 작동을 수행하지 않으면, 지정된 번호는 무효가 됩니다.

오디오,자막 및 촬영각도의 변경

반복 재생 범위의 전환

디스크에 해당 정보가 기록되어 있을 경우, 오디스크, 타이틀 혹은 챔터의 반복 재생 범위를 오, 자막 및 촬영각도를 변경할 수 있습니다. 설정할 수 있습니다.(반복 재생)

1 표시 정보 1에서 리모콘의 조이스틱의 왼쪽/오른쪽을 늘러 Audio, S. TITLE 및 ANGLE을 선택하십시오.

선택된 항목이 녹색으로 바iversal니다.

2 리모콘의 조이스틱의 위/아래를 눌러 원하는 설정이 나타나도록 한 다음, 조이스틱을 누르십시오.

1 표시 정보 2에서 리모콘의 조이스틱의 왼쪽/오른쪽을 눌러 Repeat Play range를 선택하십시오. 선택된 항목이 녹색으로 바iversal니다.

2 리모콘의 조이스틱의 위/아래를 눌러 원하는 번호가 나타나도록 한 다음, 조이스틱을 누르십시오.

주주의의

- 재생 중에도 AUDIO, S. TITLE 및 ANGLE을 이용하여 오디오, 자막 및 촬영각도를 변경할 수 있습니다.

주주의의

- 디스크의 반복 재생에서는, 디스크의 마지막 트랙이 재생된 경우에는, 메뉴가 표시되거나 혹은 재생이 정지하게 됩니다. - 표시 정보 1에서 리모콘의 조이스틱의 왼쪽/오른쪽을 늘러 Audio, S.TITLE 및 ANGLE을 선택하십시오.

표시 정보 2를 활용한 작동

표시 정보 2를 활용하여, 반복 재생 범위나 오오 좌 /우 설정을 지정할 수 있습니다. 타이틀이나 챔 터 및 시간을 지정할 수도 있습니다.

오디오 L/R의 전환

오디오 L+R와 R+L를 선택할 수 있습니다.

1 정보 2에서 리모콘의 조이스틱의 왼쪽/오른쪽을 늘러 표시 AUDIO를 선택하십시오. 선택된 항목이 녹색으로 바 picking니다.

2 리모콘의 조이스틱의 위/아래를 놀러 원하는 설정을 선택하십시오.

DVD 플레이어의 SET-UP 메뉴를 사용하는 작동에 관해서는, DVD 플레이어 사용자 매뉴얼을 참조하십시오.

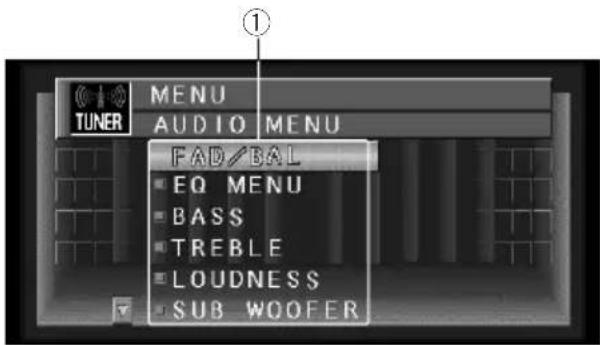

오디오 조정법 설명

작동하고자 하는 입력원에 관계없이 이 MENU에 대한 표시는 동일합니다.

① 오디오 표시

오디오 조정 상태를 보여줍니다.

1 각각의 입력원 표시에서 A.MENU를 누르십시오. MENU가 표시됩니다.

2 ▲ 혹은 ▼을 눌러 AUDIO를 선택한 다음, A.MENU를 누르십시오.

AUDIO MENU는 다음의 순서로 전환됩니다:

FAD/BAL(페이지/밸런스 조정)—EQ MENU(이킬라이저 곡선 조정)—BASS(저음)—TREBLE(고음)—

LOUDNESS(라우드니스)—SUBWOOFER(서브우퍼스피커)—NON FADING(무 페이딩)—HPF(고역필터)—SLA(음원 수준 조정)

원하는 기능을 수행할 수 있습니다. 자세한 것은, 각각의 기능에 대한 페이지를 참조하십시오.

INIT MENU에서 S.W CTRL:EXTERNAL이 설정되는 경우에만, NON FADING이 표시됩니다.

(SUBWOOFER는 표시되지 않습니다.)

- 서브우퍼 스피커 통제 설정이

S.W CTRL:EXTERNAL이나 REAR SP:S.W 설정되

었을 때에는, SUBWOOFER를 전환할 수 없습니다.(48 페이지를 참조하십시오.)

-서브우퍼 스피커 통제 설정이

S.W CTRL:EXTERNAL로 설정되었을 때에는, 무 페이지 출력을 켜기/끄기 모드로 전환할 수 있습니다.(48 페이지를 참조하십시오.)

- FM 튜녀가 음원으로 선택되었을 경우에는, SLA로 전환할 수 없습니다.

- MENU 표시에서 BACK을 선택하거나 BACK을 누르면 이전의 표시로 돌아갑니다. 본체의 WIDE를 누르면 이전의 표시로 돌아갑니다.

- 재생 표시 모드로 돌아가려면, 리모콘의 BAND/ESC나 WIDE를 누르십시오.

- REAR SP:S.W로 설정이 되어 있을 경우에는, FAD/BAL의 표시는 BAL로 나타납니다.

주주의의

- 오디오 기능을 30초 이상 사용하지 않으면 표 시창은 자동으로 음원 표시 상태로 되돌아갑니다.

소리의 정합을 위한 이콜라이저 설정 밸런스 조정 사용법

성악과 기악의 소리 이미지를 발게 함으로써 자자동차의 탑승자 수에 따라 적절하고 이상적인 연스럽고 기분 좋은 소리 환경을 온전히 제공할감상 환경이 될 수 있도록 페이더/좌우균형을 선 수 있게 됩니다. 택할 수 있습니다.

좌석의 배치가 주의 깊게 선정되면, 더욱 훌륭한

음악감상을 즐길 수 있게 됩니다.

- FRT1은 전면부 출력의 고음을 중폭시키고 후면 부 출력의 저음을 중폭시킵니다.

1 MENU에서 ▲ 혹은 ▼ 을 눌러 AUDIO를 선택한 다음에, A.MENU를 누르십시오. AUDIO MENU가 표시됩니다.

FRT2는 전면부 출력의 고음과 저음을 증폭시키고

후면부 출력의 저음을 중폭시킵니다. (저음을 중 22 FAD/BAL(혹혹 BAL)을 선택한 다음에, A.MENU 폭시키는 것은 전면부와 후면부가 같습니다.) 를 누르십시오.

FRT1과 FRT2 모두에 있어서 H 설정은 L 설정보다 더 큰 증 폭 효과를 제공합니다.

1 헤드 기기의 SFEQ를 늘러 SFEQ 모드를 선택하십시오.

헤드 기기의 SFEQ를 반복해서 누르면, 소리의

정합을 위한 이킬라이저가 다음의 순서로 전환됨한 설정입니다.

니다.

FRT1-H(전면부1 H)—FRT1-L(전면부1 L)—

FRT2-H(전면부2 II)—FRT2-L(전면부2 L)—

CUSTOM(맞춤형)—OFF(끄기)

FADER/BALANCE 조정 지시가 나타납니다.

▲혹은 ▼을 각 각 누르면 전/후 스피커의 균형을 앞으로 혹은 뒤로 이동시킵니다.

- 전/후 스피커의 균형을 앞에서 뒤로 이동시킴에 따라 FRONT:15—REAR:15가 표시됩니다.

- 2개의 스피커가 사용될 경우에는 FR:00이 적당 한 설정입니다.

- 후면부 출력이 REAR SP:S.W로 설정되어 있는 경우에는, 전면부/후면부 스피커 밸런스를 조정할 수 없습니다.

51 페이지의 후면부 출력과 서브우퍼 스피커 통제의 설 Expl 참조하십시오.

2 ◀혹은 ▶을 눌러 원하는 위치를 선택하십시오.

원하는 위치가 나타날 때까지 ◀혹은 ▶을 누 뿐 좌/우 스피커의 균형을 조정하기 위하여 ◀혹십시오. 은은 올 누르십시오.

LEFT(왼쪽)—CENTER(중앙)—RIGHT(오른쪽)

주주의의

-저음이나 고음을 조정하게 되면, CUSTOM이 개인적인 선호에 맞추어 저음과 고음이 조정된 SFEQ 모드를 기억하게 됩니다.

- SFEQ 모드를 전환하는 경우에, HPF 기능이 자동적으로 꺼집니다. SFEQ 모드를 선택한 다음에는 HPF 기능을 켜야만, HPF 기능을 SFEQ 기능과 함께 사용할 수 있습니다.

◀ 혹은 ▶ 을 누르면 LR:0이 표시됩니다. ▶ 혹은 ▶ 을 각 각 누르면 좌/우 스피커의 균형이 왼쪽 혹은 오른 쪽으로 이동됩니다.

좌/우 스피커의 균형을 왼쪽에서 오른 쪽으로 이동시킴에 따라 LEFT:9-RIGHT:9 가 표시됩니다.

□

이 CFL라이저의 사용

그래픽 이킬라이저는 자동차의 맞게 이킬라이저를 조정합니다.

내부 음향

특성에혜

헤드 기기의 EQ를 눌러 원하는 이콜라이저를 선택합니다.

체드 기기의 EQ를 반복하여 누르면 이콜라이저가 다음의 순서로 전환됩니다.

SUPER BASS—POWERFUL—NATURAL—VOCAL—

CUSTOM1—CUSTOM2—FLAT

이 CFL라이저 곡선의 선택

언제든지 쉽게 불러 을 수 있는 7가지의 저장된 이킬라이저 곡션이 있습니다. 이킬라이저의 목록은 다음과 같습니다:

디스플레이	이킬라이저 곡선
SUPER BASS 초 저 음
POWERFUL 강력함
NATURAL 자연스러움
VOCAL	음성
CUSTOM1,2	맞춤형1,2
FLAT	무조정

- CUSTOM1과 CUSTOM2는 조정된 이콜라이저 곡선입니다.

- 각각의 음원에 별도의 CUSTOM1 이킬라이저 곡선을 만들 수 있습니다.(AVII-P6450CD를 사용하는 경우에는 내장 CD 플레이어와 멀티 CD 플레이어는 자동적으로 동일한 이킬라이저 곡선으로 조정되도록 설정되어 있습니다.)

- CUSTOM2 이외의 곡선을 선택하여 조정을 하계되면, 이킬라이저 곡선 설정은 CUSTOM1에 기억됩니다.

- CUSTOM2 곡선은 모든 음원에 동일하게 만들 어집니다.

- CUSTOM2 곡선을 선택하였을 때 조정을 하게 되면, CUSTOM2가 갱신됩니다.

- FLAT이 선택되면 소리에 어떤 보충이나 수정도가해지지 않습니다. FLAT과 특정한 이콜라이저곡선을 교대로 선택해 봄으로서 이콜라이저 커브의 효과를 살펴보는데 유용합니다.

히 CFL라이저 곡선의 조정

현재 선택된 이콜라이저 곡선의 설정을 원하는 대로 조정할 수 있습니다. 조정된 이콜라이저 곡선 설정은 CUSTOM1과 CUSTOM2에 기억됩니다.

1 AUDIO MENU에서 ▲ 혹은 ▼ 을 눌러 EQ MENU 를 선택한 다음에, A.MENU를 누르십시오. EQ MENU가 표시됩니다.

BAND(주파수대역)

LEVEL(조정 수준)

FREQUENCY (중심 주파수)

Q FACTOR (음질 요소)

2 ◄/▶ 을 사용하여 조정을 원하는 이콜라이저 주파수대역을 선택하십시오.

BAND (주파수대역)

-조정 수준이 증가되거나 감소될 때에 +6--6 이 표시됩니다.

FREQUENCY(중심 주파수)

- CUSTOM2 이외의 곡선을 선택하여 조정을 하 게되면, CUSTOM1 곡선이 갱신됩니다.

고음의 조정

절단 주파수와 고음 수준을 조정할 수 있습니다. • FRT1과 FRT2 모드에서, 고음 조정은 단지 전 면부 출력에만 영향을 미칩니다: 후면부 출력은 조정되지 않습니다.

저음의 조정

1 AUDIO MENU에서 ▲ 혹은 ▼ 을 눌러 TREBLE을 선택한 다음에, A.MENU를 누르십시오.

절단 주파수와 저음 수준을 조정할 수 있습니다'REBLE 조정 지시가 나타납니다.

• FRT1 모드에서,저음 조정은 단지 후면부 출력

에만 영향을 미칩니다: 전면부 출력은 조정되지 않습니다.

2 ▲ 혹은 ▼ 을 눌러 고음 수준을 조정하십시오.

▲혹은 ▼을 누 를 때마다 각각 고음 수준을 증가시키거나 감소시킵니다. 수준이 증가되거나 감

1 AUDIO MENU에서 ▲ 혹은 ▼ 을 눌러 BASS를 를 선선소될 때에 +6--6이 표시됩니다.

택한 다음에, A.MENU를 누르십시오.

BASS 조정 지시가 나타납니다.

3 ◀/▶ 을 사용하여 원하는 주파수를 선택하십시오.

2 ▲ 혹은 ▼을 눌러 저음 수준을 조정하십시오. 원하는 주파수가 나타날 때까지 ◀혹은 ▶을 누 ▲ 혹은 ▼을 누 를 때 마다 각각 저음 수준을 증르십시오.

가시키거나 감소시킵니다. 수준이 증가되거나 감 2.5k—4k—6.3k—10k (Hz) 소될 때에 +6--6 이 표시됩니다.

3 ◀/▶ 을 사용하여 원하는 주파수를 선택하십

시오.

원하는 주파수가 나타날 때까지 ◀혹은 ▶을 누르십시오.

40—63—100—160 (Hz)

라우드니스 조정

라우드니스는 낮은 음량에서 낮은 음과 높은 의 부족감을 보정해 줍니다.

1 AUDIO MENU에서 ▲ 혹은 ▼을 늘러 LOUDNESS 를 선택한 다음에, A.MENU를 누르십시오. LOUDNESS 조정 지시가 나타납니다.

2 ▲을 눌러 라우드니스를 켜십시오. 라우드니스 수준(예, LOUDNESS:ON/MODE:MID) 표시가 나타납니다.

3 ◀ 혹은 ▶ 을 사용하여 수준을 선택하십시오. 원하는 수준이 나타날 때까지 ◀ 혹은 ▶ 을 누르십시오.

4 ▼을 눌러 라우드니스를 끄십시오. LOUDNESS:OFF가 표시됩니다.

서브우퍼 출력의 사용

본 기기는 서브우퍼 스피커를 켜고 끝 수 서브우퍼 출력이 갖추어져 있습니다.

1 AUDIO MENU에서 ▲ 혹은 ▼을 늘러 SUBWOOFER를 선택한 다음에, A.MENU를 누르 십시오.

SUBWOOFER 조정 지시가 나타납니다. 서브우퍼 제가 S.W CTRL:EXTERNAL로 설정되어 있을 에는, SUBWOOFER를 선택할 수 없습니다.

22▶을 눌러 서브우퍼 출력을 켜십시오. SUB WOOFER:ON 표시가 나타납니다.

•◀을 눌러 서브우퍼 출력을 OFF로 할 수 있습니다. ON으로 설정하지 않은 경우에는, PHASE, LEVEL 혹은 FREQUENCY를 선택할 수 없습니다.

3 ▲ 혹은 ▼ 을 눌러 조정하고자 하는 항목을 선택하십시오.

4 ◀ 혹은 ▶ 을 사용하여 항목을 조정하십시오. PHASE(음의 위상)

음NORMAL(정상)—REVERSE(역상) LEVEL(조정 수준)

-조정 수준이 증가되거나 감소될 때64-6 이 표시됩니다.

FREQUENCY(절단 주파수) 50—125 (Hz)

- 선택된 범위의 주파수 보다 낮은 주파수만 서 브우퍼를 통해서 출력됩니다.

무 페이딩 출력의 사용

무 페이딩 출력이 선택되면, 오디오 신호는 본 기기의 저역 필터(초저음 스피커의 경우)를 통과하는 것이 아니라, RCA 출력을 통하게 됩니다. 무 페이딩 출력이 쳐져 있을 경우에는, 무 페이딩 출력의 수준을 조정할 수 있습니다.

11 AUDIO MENU에서 ▲ 혹은 ▼을 눌러 NON FADING을 선택한 다음에, A.MENU를 누르십시오.

NON FADING 조정 지시가 나타납니다. 서브우퍼 있는통제가 S.W CTRL:EXTERNAL로 설정되어 있을 경우에, 무 페이딩 출력 켜기/끄기 모드를 선택할 수 있습니다.

2 무 페이딩 출력을 선택하기 위하여 ▲ 을 누르십시오. 통 표시창에 NON FADING :ON 표시가 나타납니다. 경우무 페이딩 출력이 선택된 것입니다.

- ▼을 누르시면 무 페이지 출력을 해제하실 수 있습니다.

3 ◀혹은 ▶을 놀러 무 페이딩 출력 수준을 조정 하십시오.

◀ 혹은 ▶ 을 누를 때마다 각각 무 페이딩의 수준을 증가시키거나 감소시킵니다.(예, +6 에서 -6).

원하는 값이 표시될 때까지 ◀혹은 ▶을 누르십 시오.

고역필터의 사용

서브우퍼 출력 주파수 범위에 해당되는 지음이 SLA(음원 수준 조정)을 이용하여 음원을 전환할 전면부 및 후면부 스피커에서 재생되기를 원하지경우 우려되는 음량의 급격한 변화를 방지하기 않을 경우에는 HPF(고역 필터)를 켜십시오. 선택위하여 음원의 수준을 조정할 수 있습니다. 된 범위 이상의 주파수들만 전면부 및 후면부 스피커 설정은 변경 안되는 FM 튜너의 음량 수준 피커에서 출력될 것입니다.을 기본으로 정해졌습니다.

11 AUDIO MENU에서 ▲ 흑은 ▼ 을 눌러 HPF를 루 선선택한 다음에, A.MENU를 누르십시오. HPF 조정 지시가 나타납니다.

2 ▲ 을 눌러 고역필터를 켜십시오.

HPF:ON 표시가 나타납니다. 고역필터가 이제 켜졌습니다.

-고역필터를 끄려면, ▼을 누르십시오.

3 고역필터의 범위를 ◀ 흑öz을 누르십시오.

◀ 을 누르면 FREQUENCY:50 Hz가 표시됩니다.

▶ 을 누르면 80 Hz, 125 Hz가 표시됩니다. 선택된 범위보다 높은 주파수만 전면부 및 후면부 피커에서 출력이 됩니다.

주주의의

- SFEQ 모드를 전환하는 경우에, HPF 기능이 자동적으로 꺼집니다. SFEQ 모드를 선택한 다음에는 HPF 기능을 켜야만, HPF 기능을 SFEQ 기능과 함께 사용할 수 있습니다.

음원 수준 조정

1 조정하고자 하는 음원(예, 내장 CD 플레이어)의 음량 수준을 FM 튜너의 음량과 비교하십시오.

22 AUDIO MENU에서 ▲ 혹은 ▼ 을 눌러 SLA를 를 선선택한 다음에, A.MENU를 누르십시오. SLA 조정 지시가 나타납니다.

3 음원의 음량을 조정하기 위하여 ▲ 혹은 ▼을 누르십시오.

각각 ▲ 혹은 ▼을 누르면 음원의 음량을 중대시키거나 감소시킵니다. 음원의 음량이 증가하거나 감소함에 따라

LEVEL:+4 - LEVEL:-4가 표시됩니다.

주주의의

• FM 튜너의 음량이 통제 기준이므로 FM 튜너에 음원 수준 조정을 할 수는 없습니다.
  • AM 튜녀 음량 수준을 음원 수준 조정을 할 수 있습니다.
• 내장 CD 플레이어와 멀티 CD 플레이어는 자동적으로 같은 수준의 음원 음량으로 조정되어 있습니다.
• 외부기기 1과 외부기기 2는 자동적으로 같은 수준의 음원 음량으로 조정되어 있습니다.

초기 설정 조정

이 기능은 본 기기의 초기 설정치를 조정할 있는 기능입니다.

① 기능 표시

기능 상태를 보여줍니다.

OFF SOURCE MENU에서는 AUDIO MENU를 선택할 수 없습니다.

1 기기가 꺼질 때까지 SOURCE를 계속 누르십시오.

22 A.MENU를 누르면 OFF SOURCE MENU가 표시됩니다.

3 ▲ 혹은 ▼ 을 눌러 INIT을 선택한 다음에,

A. MENU를 누르십시오.

FM STEP (FM 튜닝 간격)

AM STEP (AM 튜닝 간격)

DETACH WARNING (분리 경고)

AUX(기타 입력원)

REAR SP(후면부 출력과 서브우퍼)

TEL/GUIDE(전화시 소리죽임)

원하는 기능을 작동할 수 있습니다. 자세한 것은선택한 다음에, A.MENU를 누르십시오.

각각의 기능에 관한 페이지를 참조하십시오.각 AM STEP 조정 지시가 나타납니다.

각에 대한 특수한 설정에 관해서는 다음의 지시

를 따르십시오.

- 초기 설정을 취소하려면, 리모콘의 BAND/ESC 나 WIDE를 누르십시오.

FM 튜닝 간격 설정

FM 튜닝 설정은 검색 튜닝 시에 사전 설정된 간격인 100 kHz와 50 kHz 간격 중에서 선택하도록 해 줍니다.

11 INIT MENU에서 ▲ 혹은 ▼을 눌러 FM STEP을 선택한 다음에, A.MENU를 누르십시오.

FM STEP 조정 지시가 나타납니다.

2 ◀/▶을 눌러서 FM 튜닝 간격을 선택하십시오.

수◀/▶을 눌러서 FM 튜닝 간격을 100 kHz와 50 kHz

간격 중에서 선택하십시오. 선택된 FM 튜닝 간격이 표시창에 나타납니다.

주주의의

- 50 kHz 간격으로 검색 튜닝이 실행되면 방송국이 부정확하게 튜닝될 수도 있습니다. 수동 튜닝을 사용하지 혹은 다시 한번 검색 튜닝을 하십시오.

AM 튜닝 간격 설정

AM 튜닝 설정은 검색 튜닝 시에 사전 설정된 간격인 10 kHz와 9 kHz 간격 중에서 선택하도록 해 줍니다. 북미 및 중남미에서 튜너를 사용할 경우에는 튜닝 간격을 9 kHz(531 — 1,602 kHz 가능)에서 10 kHz(530 — 1,640 kHz 가능)으로 변경하십시오.

11 INIT MENU에서 ▲ 혹은 ▼을 눌러 AM STEP을

것은선택한 다음에, A.MENU를 누르십시오.

AM STEP 조정 지시가 나타납니다.

2 ◀/▶ 을 눌러서 AM 튜닝 간격을 선택하십시오.

◄/► 을 눌러서 FM 튜닝 간격을 9 kHz와 10 kHz

간격 중에서 선택하십시오. 선택된 FM 튜닝 간격이 표시창에 나타납니다.

경고음의 전환

점화 스위치를 끄고 나서 5분 이내에 작동 파을 분리하지 않으면, 경고음이 납니다. 이 경고 음을 끌 수 있습니다.

11 INIT MENU에서 ▲ 혹은 ▼을 늘러 DETACH WARNING을 선택한 다음에, A.MENU를 누르십시오. DETACH WARNING 조정 지시가 나타납니다.

2 ▲/▼ 을 사용하여 WARNING:ON 혹은은 WARNING:OFF를 선택하십시오. ▲/▼ 을 누르면 WARNING이 ON 또는 OFF되며 그 상태가 표시됩니다.(예, WARNING:ON)

보조입력 설정의 전환

본 기능은 보조적 기기를 본 기기와 함께 사용 수 있도록 해 줍니다. 본 기기에 연결된 보조적 기기를 사용할 경우에는 보조입력 설정을 활성화 해 주십시오.

11 INIT MENU에서 ▲ 혹은 ▼을 늘러 AUX을 응 선선택한 다음에, A.MENU를 누르십시오. AUX 조정 지시가 나타납니다.

2 ▲/▼ 을 사용하여 AUX의 ON 또또는OFF를 선택하십시오. ▲/▼ 을 누르면 AUX가 ON 또는 OFF되며 그 상태가 표시됩니다.(예, AUX:ON)

후면부 출력과 서브우퍼 통제의 설정

별 제품의 후면부 출력(후면부 스피커 리드선 출력 및 RCA 후면부 출력)은 전 범위 스피커(REAR

SP:FULL) 혹은 서브우퍼 스피커(REAR SP:S.W)와 연결될 수 있습니다. 후면부 출력 설정을 REAR SP:S.W로 전환하게 되면 보조 앱프를 사용할 필요 없이 후면부 스피커 리드선을 서브우퍼 스피커에 직접 연결할 수 있습니다. 최초에는, 본 기기는 전 범위 스피커 연결(REAR SP:FULL)로 설정되어 있습니다. 후면부 출력이 전 범위 스피커 (REAR SP:FULL이 선택되었을 때)에 연결된 경우에는, RCA 서브우퍼 출력을 서브우퍼 스피커에 연결할 수 있습니다.이 경우에는, 서브우퍼 통제기 (저역 필터, 출력의 위상)에 내장된 S.W CTRL:INTERNAL이나 혹은 S.W CTRL:EXTERNAL 중에서 하나를 선택하여 사용할 수 있습니다.

주주의의

보조적 이 설정을 변경하더라도, 오디오 메뉴에서 무 활성화 페이딩 출력 설정(48 페이지를 참조하십시오.) 이나 서브우퍼 출력 설정(48 페이지를 참조하십시오.)을 켜지 않은 한, 출력이 나오지 않습니다 선선니다.

- 서브우퍼 통제를 변경할 경우에는, 오디오 메뉴에 있는 서브우퍼 출력 설정과 무 페이딩 출력 설정은 공장 설정 상태로 돌아갑니다. - 이 설정 모드에서는 후면부 스피커 리드선 출력과 RCA 후면부 출력은 동시에 같이 전환됩니다.

11 INIT MENU에서 ▲ 혹은 ▼을 놀러 REAR SP를 선택한 다음에, A.MENU를 누르십시오. REAR SP 조정 지시가 나타납니다.

2 ▲/▼을 사용하여 후면부 출력 설정을 변경시키십시오.

▲/▼ 을 누르면 REAR SP:FULL(전 범위 스피커) 와 REAR SP:S.W(서브우퍼 스피커) 간에 전환이 되고 그 상태가 표시됩니다.

주주의의

• 후면부 출력에 서브우퍼가 연결되어 있지 경우에는, REAR SP:FULL을 선택하십시오.
• 후면부 출력에 서브우퍼가 연결되어 있을에는, REAR SP:S.W을 선택하십시오.
• 후면부 출력 설정이 REAR SP:S.W로 되어 있을 경우에는, 서브우퍼 통제를 변경시킬수 없습니다.

3 ◀/▶ 을 사용하여 서브우퍼 통제를 변경시키십시오.

◄/► 을 누르면 S.W CTRL:INTERNAL과 S.W

CTRL: EXTERNAL 간에 전환이 되고 그 상태가 시됩니다.

리모콘 코드 형식의 설정

않을리모콘 작동 스위치가 DVD로 설정되어 있을 경우 에는, 리모콘 코드 형식을 변경하면 제공된 리모 경우콘으로 Pioneer DVD 플레이어를 작동할 수 있습니다. 리모콘 코드는 2가지가 있는데, 하나눈 형식이고 다른 하나눈3형식입니다. 나니 본 기기를 "XDV-P9" 멀티 CD 플레이어와 함께 사용할 경우에는 코嘟A형식을 선택하십시오. 본 기기를 "SDV-P7" DVD 플레이어와 함께 사용할 경우에는, 코드 AA혹은 코드B를 선택하십시오 (DVD 플레이어의 수신 신호 설정에 따라서).

표리모콘의 왼쪽에 있는 리모콘 선택 스위치를 펜 끝이나 뻐족한 도구를 사용하여 적합한 위치로 설정합니다.

- BB모드가 선택되었을 경우에는, 다음의 절차를 읽고 적합한 모드로 변경시키십시오.

전화 시 소리죽임/소리줄임

핸스프리 전화 기기를 사용할 때 본 제품에 된 휴대폰으로 전화를 걸거나 전화가 걸려오는 경우에는, 소리죽임과 소리줄임을 선택할 수 있습니다.

11 INIT MENU에서 ▲ 흑은 ▼ 을 눌러 TEL/GUIDE 를 선택한 다음에, A.MENU를 누르십시오. TEL/GUIDE 조정 지시가 나타납니다.

2 ◀/▶ 을 사용하여 전화시 소리죽임/소리줄임을 선택하십시오.

◀/▶ 을 누르면 TEL/GUIDE:MUTE(소리축임), TEL/GUIDE:ATT(소리줄임) 및

TEL/GUIDE:NORMAL(정상)간에 전환이 되고 그 상태가 표시됩니다.

다양한 오디오 스펙트럼 분석기의 사사용용

모든 음원을 감상하는 동안에 스펙트럼 분석기를 즐길 수 있습니다. 작동하고자 하는 입력원에 관계없이 이 MENU에 대한 표시는 동일합니다.

헤드 기기의 ENT를 누르십시오. 헤드 기기의 ENT를 누 를 때 마다 표시가 다음의 순서로 전환됩니다:

MOVIE SCREEN—PICTURE1—PICTURE2

AUX 음원 사용법

CD-RB20 혹은 CD-RB10(별도 판매)같은 1P-BUS-RCA 상호연결기를 사용하면 RCA 출력을 제공하는 보조기기를 연결시킬 수 있습니다. 자세한 사항은 1P-BUS-RCA 상호연결기 사용자 매뉴얼을 참조하십시오.

AUX 음원의 선택

AUX를 음원으로 선택하기 위하여 SOURCE를 누누르십시오.

표시창에 AUX가 나타날 때까지 SOURCE를 계속 누르십시오.

- 보조기기 설정이 켜짐으로 전환되지 않은 경우에는 AUX는 선택될 수 없습니다. 자세한 사항: 51 ヘ이지의 보조입력 설정의 전활 참조하십시오.

AUX 타이틀 설정

AUX 음원에 대하여 표시창에 나타나는 타이틀을 바꿀 수 있습니다.

1 입력원으로 AUX를 선택한 다음에, A.MENU를 누르면 AUX SOURCE MENU가 표시됩니다.

2 ▲ 혹은 ▼을 눌러 AUX를 선택한 다음에, A.MENU를 누르십시오.

AUX MENU가 나타납니다.

3 ▲ 혹은 ▼을 눌러 NAME EDIT을 선택한 다음 에, A.MENU를 누르십시오.

NAME EDIT 조정 지시가 나타납니다.

4 A. MENU를 눌러 원하는 문자 형태를 선택하십시오.

A. MENU를 반복해서 누르면 문자 형태가 다음의 순서로 전환됩니다:

알파벳 문자(대문자), 숫자와지기호알파벳 문자 (소문자)

5 알파벳 문자를 선택하기 위하여 ▲ 혹은 ▼ 을을 누르십시오.

▲ 를 누르면 알파벳 문자가 ABC...XYZ, 숫자와 기호가 123@#<순서로 표시되고, ▼을 누르면 반대로 ZYX...CBA순서로 표시됩니다.

6 다음 문자 위치로 이동하려면 ▶을 누르십시오.

원하는 문자가 표시되었을 때, 그 다음 문자를 선택하기 위하여 커서를 다음 위치로 이동하고자할 때에는 ▶을 누르십시오. 반대방향으로 이동하고자 할 때에는 ◀을 누르십시오.

7 타이틀을 입력한 후에는 ▶ 을 늘러 커서를 맨 끝에 위치시키십시오.

▶을 한 번 더 누르시면 입력한 타이틀이 기억됩니다.

8 재생 표시상태로 되돌아가고자 할 때에는 BAND를 누르십시오.

설정에 관한 소개

설정을 개인화 함으로써 취향과 환경을 반영할 수 있습니다.

1 각각의 입력원에서 A.MENU를 누르십시오. MENU가 표시됩니다.

2 ▲ 혹은 ▼ 을 눌러 SETUP을 선택한 다음에, A.MENU를 누르십시오.

SET UP MENU가 다음의 순서로 표시됩니다: VIDEO SETTING (비디오 설정)

AUTO FLAP (자동 열림) CLOCK ADJUST (시계 조정)

원하는 기능을 작동할 수 있습니다. 자세한 것은, 각 기능에 대한 페이지를 참조하십시오. MENU 표시에서 BACK을 선택하거나 BACK을 누르면 이전의 표시로 돌아갑니다.

본체의 WIDE를 누르면 이전의 표시로 돌아갑니다.

- 재생 표시로 돌아가려면, 리모콘의 BAND/ESC 시오.) 와 WIDE를 같이 누르십시오.

비디오의 선택

디스플레이 비디오만 선택되도록 설정합니다. 작동하고자 하는 입력원에 관계없이 이 MENU에 대한 표시는 동일합니다.

11 SET UP MENU에서 ▲ 혹은 ▼ 을 늘러 VIDEO SETTING을 선택한 다음에, A.MENU를 누르십시오.

VIDEO SETTING 조정 지시가 나타납니다.

입력원을 변경하더라도 영상이 나타나지 않습니다.

- AV-BUS 케이블로 연결된 DVD 플레이어 기기를 사용할 경우에는, M-DVD를 선택하지 마십시오. 아니면, 영상이 나타나지 않습니다.

- BACK UP CAMERA를 선택한 경우에는, ▼을 눌러 BACK UP POLARITY로 이동하거나, 혹은 ◀혹은 ▶을 눌러 BATTERY나 GND를 선택하십시오.

BATTERY: 변속기가 REVERSE(R) 위치로 이동될 때, 연결된 리드선의 극성은 양극입니다.

GND: 변속기가 REVERSE(R) 위치로 이동될 때, 연결된 리드션(30 페이지를 참조하십시오.)의 극성은 음극입니다.

- 본 제품은 차량에 후방 카메라가 장착되는 경우에는 자동으로 비디오 입력에서 후방 카메라 객으로 전환되는 기능을 갖추고 있습니다. 이러한 경우에는, 변속기가 REVERSE(R) 위치에 있게 되면, 비디오는 자동적으로 비디오 혹은 후방 카메라로 전환됩니다.(기본 설정은 BATTERY로 되어 있습니다. 더 자세한 것은 판매상과 상의하십시오.)

주주의의

- 약 30초 동안 기능을 작동하지 않으면, 표시는 자동으로 재생 표시로 돌아갑니다.

- BACK UP CAMERA 를 선택한 경우에는, 정확 한 비디오 설정으로 전환이 되지 않을 수 있습니다. 설정을 바꾼 직후에, 변속기가 다른 위치에서 REVERSE(R) 위치로 이동되었을 때 VIDEO가 바뀌는 지를 확인하십시오.

- BACK UP CAMERA 를 선택한 경우에는, 정상 적인 운전 중에 VIDEO가 바뀌며, 설정을 반대 로 하십시오.

2 ◀/▶ 를 눌러 비디오를 선택하십시오.

디스플레이에 원하는 비디오 설정이 나타날 때까지 ◀혹은 ▶를 누르십시오.

OFF (끔)—VIDEO (비디오)—BACK UP CAMERA (백업 카메라)—M-DVD (멀티 DVD)

- 기기가 RCA 비디오 입력에 연결되어 있을 경우에는, 기기의 비디오를 보기 위하여 VIDEO를 선택하십시오.

- RCA 케이블로 연결된 DVD 플레이어 기기를 사용할 경우에는, M-DVD를 선택하지 않게 되면,

자동 열림 모드의 설정

시각 설정

자동 변속기 차량의 변속기가 "P" (주차) 위치에 기기의 시계 표시의 시각을 설정하는데 사용됩니다 있을 때, 디스플레이가 변속 레버에 부딪히는 갯다.

을 방지하려 할 때나, 기타 열림/닫힘이 자동으

로 수행되기를 원하지 않을 경우에는, 이 기능의1 SET UP MENU에서 ▲ 혹은 ▼을 눌러 CLOCK

ON/OFF를 전환할 수 있습니다.

ADJUST를 선택한 다음에, A.MENU를 누르십시오.

CLOCK ADJUST 조정 지시가 나타납니다.

11 SET UP MENU에서 ▲ 혹은 ▼ 을 눌러 AUTO

FLAP을 선택한 다음에, A.MENU를 누르십시오.

AUTO FLAP 조정 지시가 나타납니다.

2 ◀ 를 눌러 수동을 선택하십시오.

디스플레이에 OPEN/CLOSE:MANUAL 설정이 나타날

때까지 ◀를 누르십시오. 수동으로 설정된 모니

터의 EJECT를 누를 때마다, 모니터가 열리고 단합니다.

3 ▶ 를 눌러 자동을 선택하십시오.

디스플레이에 OPEN/CLOSE:AUTO 설정이 나타날 때

까지 ▶ 를 누르십시오. 자동 설정에서는, 본 기

기의 전원이 켜질 때마다 열리거나 닫합니다.

2 ▲ 혹은 ▼ 을 눌러 ON이 이 OFF를 선택하십시오.

ON이 선택되었을 경우에는, 디스플레이에 시계가 보입니다.

OFF가 선택되었을 경우에는, 디스플레이에서 시계가 사라집니다.

3 ◀/▶ 을 눌러 설정하고자 하는 시각 표시 부분을 선택하십시오.

◄/► 을 누르면 시계 표시의 시각 표시 부분을 선택하십시오:

HOUR—MINUTE—ADJUST

주주의의

- 약 30초 동안 기능을 작동하지 않으면, 표시는 자동으로 재생 표시로 돌아갑니다.

4 ▲ 혹은 ▼을 늘러 ADJUST로 이동한 다음에, 분이 재설정됩니다.

재설정 후에는, 00이 표시됩니다.

리들

주주의의

- 약 30초 동안 기능을 작동하지 않으면, 표시는 자동으로 재생 표시로 돌아갑니다.

CD 플레이어와 관리(AVH-P6450CD만해당)

- 아래와 같이 두 가지의 Compact Disc Digital Audio 마크가 있는 CD만 사용하십시오.

- 정상적인 원형 디스크만 사용하십시오. 불규칙하거나 비원형 혹은 특수 모양의 CD를 삽입하면 CD 플레이어가 엉키거나 적절하게 작동하지 않을 수 있습니다.

- CD를 플레이하기 전에 깨지거나 흡집이 있거나 구부러진 디스크인지 검사하십시오. 깨지거나 흡집이 있거나 구부러진 CD는 적절하게 작동하지 않을 수 있습니다. 그러한 디스크를 사용하지 마십시오.

-디스크를 다를 때는 녹음된 면(프린트 되지 않은)을 만지지 마십시오.

-사용하지 않을 때에는 디스크를 케이스에 넣어서 보관하십시오.

- 디스크를 직사광선이 비치는 곳에 두거나 고온에 노출시키지 마십시오.

- 디스크의 표면에 라벨을 불이거나 글씨를 쓰거나 혹은 화합물을 묻히지 마십시오.

- CD의 더러움을 제거하려면 부드러운 천을 사용 해서 안쪽에서 바깥쪽으로 문질러 주십시오.

- 추운 날씨에 난방기를 작동하면 CD 플레이어 내부에 습기가 응축될 수 있습니다. 응축된 물기 때문에 CD 플레이어가 제대로 작동되지 않을 수 있습니다. 습기 응축이 문제라고 생각되면 한 시간 정도 CD 플레이어를 겨서 건조될 수 있도록 하고 디스크가 습기가 찾으면 이를 제거하기 위하여 부드러운 천으로 습기를 닭아주십시오.

- 도로상에서의 충격 때문에 CD 재생이 중단될 수 있습니다.

CD-R/CD-RW 디스크

- 음악 CD 기록기나 PC로 기록한 CD-R/CD-RW 디스크도 서로 다른 디스크 특성, 흡집 및 디스크의 더렴, 혹은 본 기기의 렌즈에 묻은 더렴 이나 습기 응축 등의 이유로 재생이 안될 수도 있습니다.

- PC에서 기록된 디스크의 재생은 응용프로그램 설정이나 환경 때문에 재생이 안될 수도 있습니다. 정확한 포맷으로 기록하십시오.(자세한 것은 응용프로그램 제작자에 문의하십시오.)

- 태양광선에 직접 노출되거나, 고온 혹은 차량에서의 보관 상태 등에 따라서 CD-R/CD-RW 디스크의 재생이 안될 수도 있습니다.

- 본 제품에서는 CD-R/CD-RW 디스크에 기록된 타이틀이나 다른 텍스트 정보가 표시되지 않을 수도 있습니다(오디오 데이터의 경우(CD-DA)). - 본 제품은 CD-R/CD-RW 디스크의 트랙 건너뛰기 기능을 준수합니다. 트랙 건너뛰기 정보를 가지고 있는 트랙은 자동으로 건너뛰게 됩니다 (오디오 데이터의 경우(CD-DA)).

-만약에 CD-RW 디스크를 본 제품에 삽입하면, 재생 시간이 기존의 CD 혹은 CD-R 디스크를 삽입했을 경우보다 더 길어집니다.

- CD-R/CD-RW 디스크는 사용하기 전에 사전 예방을 잘 읽어보십시오.

CD 플레이어 에러메시지의 이해 (AVH-P6450CD만 해당)

CD를 재생하는 중에 문제가 발생하면 표시창에 에러 메시지가 나타날 수 있습니다. 만약에 에

메시지가 표시창에 나타나면 무엇이 문제이고 시된 문제 해결 방안을 알아보기 위하여 아래 표를 참조하십시오. 만약에 에러가 고쳐지지 못 할 경우에는 판매점이나 근치의 Pioneer 서비스 스테이션에 연락하십시오.

메시지	원인	대처 방안
ERROR-11, 12, 17, 30	더러운 디스크	디스크 청소.
ERROR-11, 12, 17, 30	클힌 디스크	디스크 교체.
ERROR-22, 23	이 CD 포맷은 재생할 수 없습니다.	디스크 교체.
ERROR-10, 11, 12, 14, 17, 30, A0	전기적 혹은 기계적 원인	자동차 점화기를 켜다졌다 해보거나 다른 전원으로 연결한 다음에 CD 플레이어 재생함.
CERROR-44	모든 트랙이 건너 뜨는 트랙 임	디스크 교체.

디스플레이의 올바른 사용법

주주의의

제품에 물기나 이물질이 들어가면 전원을 즉시 끄고 대리점이나 가까운 PIONEER 공인 서비스 센터 에 문의하십시오. 이런 상태에서 제품을 계속 사용하면 화재, 감전 또는 고장을 유발할 수 있습니다.

- 디스플레이에서 연기, 이상한 소음 또는 냄새가 나거나 기타 비정상적인 현상이 발생하면 전원을 즉시 꼬고 대리점이나 가까운 PIONEER 공인 서비스 센터에 문의하십시오. 이런 상태에서 제품을 계속 사용하면 시스템 고장을 유발할 수 있습니다.

- 일으킬 수 있는 고전압 컴포넌트가 있으므로 디스플레이의 뒷면 커버를 제거하지 마십시오. 내부 점검, 조정 및 수리가 필요한 경우 대리점이나 가까운 PIONEER 공인 서비스 센터에 문의하십시오.

디스플레이 취급

- 디스플레이를 장시간 직사 광선 아래 두면 너무 뜨거워져서 LCD 화면이 손상될 수 있습니다. 이 제품을 사용하지 않는 경우 디스플레이를 닫고 가능하면 직사 광선에 두지 마십시오. - 디스플레이는 다음 온도 범위 내에서 사용하십시오.

작동 온도 범위: -10 \~ +50 °C 보관 온도 범위: -20 \~ +80 °C

이 작동 온 도 범위보다 높거나 낮은 온도에서 디스플레이가 정상적으로 작동하지 않을 수 있습니다. - 자동차 내에서 보다 선명하게 시청하기 위해 이 제품의 LCD 화면을 노출한 경우 세계 누르면 디스플레이가 손상될 수 있습니다.

- 디스플레이가 전개될 때 그 위에 아무 것도 놓지 마십시오. 또한 각도를 조정하거나 손으로 디스플레이를 열고 닫지 마십시오. 억지로 조작하면 디스플레이가 손상될 수 있습니다.

- LCD 화면이 손상되거나 더러워질 수 있으므로 손으로 만지지 마십시오.

- 디스플레이를 열고 닫을 때 디스플레이와 본사이에 아무 것도 들어가지 않도록 조심하십시오. 디스플레이와 본체 사이에 이물질이 들어가면 디스플레이의 작동이 중지됩니다.

LCD(Liquid Crystal Display: 액정 표시기) 화면 정보

- 디스플레이가 전개되는 경우 디스플레이가 냉 난방 장치의 배출구 근치에 있으면 차거나 더운 공기가 직접 닿지 않도록 주의하십시오. 히터에 서 나오는 열기는 LCD 화면을 손상할 수 있고 에 어컨에서 나오는 찬 공기는 디스플레이 안에 습 기가 차게 하여 고장을 유발할 수 있습니다. 디 스플레이가 에어컨에서 나오는 공기로 차게 되면 화면이 어두워지거나 디스플레이 내부에 장착된 소형 형광등의 수명이 단축될 수 있습니다.

• LCD 화면에 작은 검정색 도트 또는 백색 도트 (밝은 도트)가 나타납니다. LCD 화면에서 흔히 볼 수 있는 현상이므로 디스플레이가 고장난 것이 아닙니다.
  • 낮은 온도에서 전원을 켜면 잠시 동안 LCD 화면이 어두워질 수 있습니다.
• LCD 화면에 직사 광선이 비치면 시청하기 어렵습니다.
• 이동 전화를 사용할 경우에는, 점들이나 컬러 줄무늬 등에 의한 화상의 두절이 일어나지 않도록, 이동 전화 안테나를 디스플레이에서 멀리 하십시오.

디스플레이의 올바른 보관법

• 디스플레이를 청소하거나 화면의 먼지를 닿으 려면 먼저 시스템 전원을 끄고 부드럽고 마른 천으로 닿습니다.
• 화면을 닭을 때 표면이 굳히지 않도록 조심하십시오. 강하고 부식성이 강한 화학 세제는 사용하지 마십시오.

소형 형광등 정보

- 소형 형광등은 디스플레이의 내부에 LCD 화면을 비추기 위해 사용됩니다.

*형광등은 작동 환경에 따라 약 10,000시간 정도 사용할 수 있습니다. (낮은 온도에서 디스플레이를 사용하면 형광등의 수명이 단축됩니다.)
*형광등의 수명이 끝나면 화면이 어두워지고 이미지가 영사되지 않습니다. 이런 경우 대리점이나 가까운 PIONEER 공인 서비스 센터로 문의하십시오.

제품규격

일일반발

전원 14.4 V DC (10.8 - 15.1 V 허용)

접지 음성

최대 전류 소비 10.0 A

치수(W × H × D):

(DIN)

(사시) 178 × 50 × 160 mm

(돌출부) 188 × 58 × 37.6 mm

(D)

(사시) 178 × 50 × 165 mm

(돌출부) 178 × 50 × 32.6 mm

리모론 51.5×123×10.9mm

중량

본체

AVH-P6450CD ... 2.4 kg

AVH-P6450 ..... 1.9 kg

리모콘 49.4 g (배터리 포함)

엠프프

정격출력 채널당 27 W --- 최소입력 임피던스 4 Ω

-5%이내의 THD하에서 각 채널 공히 50 - 15,000 Hz

기준.

최대 파워 출력 50 W ×4

50 W × 2 ch/4 Ω + 70 W × 1 ch/2 Ω (서브우퍼)

로드 임피던스 4Ω(4-8Ω[1ch당

2Ω] 히용)

프리앤프 최대출력/출력임피던스

4.0 V/100 Ω

이릴라이저(3-밴드 파라미터 이릴라이저)

(저)

진동수 40/80/100/160 Hz

큐 팩 터 0.35/0.59/0.95/1.15

(증폭 시 +6 dB)

이득 ±12 dB

(중)

진동수 200/500/1k/2k Hz

큐 팩 터 0.35/0.59/0.95/1.15

(증폭 시 +6 dB)

이득 ±12 dB

(卫)

진동수 3.15k/8k/10k/12.5kHz

큐팩터 0.35/0.59/0.95/1.15

(증폭 시 +6 dB)

이득 ±12 dB

라우드니스 조정

진동수 40/63/100/160 Hz

이득 .... ±12 dB

(고음)

진동수 2.5k/4k/6.3k/10kHz

이득 ±12 dB

HPF

진동수 50/80/125 Hz

슬로프 -12 dB/oct.

서브우퍼 출력

진동수 50/80/125 Hz

슬로프 -18 dB/oct.

이득 ±12 dB

음의 위상 ...... 정상/역상

CD플레이어 (AVH-P6450CD만 해당)

시스템 콤팩트 디스크 시스템

사용 디스크 …… 콤팩트 디스크

신호 형식: ....... 샘플링 주파수: 44.1 kHz

양자수:16;개

주파수특성 5-20,000 Hz (±1 dB)

신호대 잡음 96 dB (1 kHz)

(IEC-A 네트워크)

다이나믹 레인지 95 dB(1 kHz)

채널수 2(스테레오)

FM 라디오

주파수 범위 87.5-108 MHz

사용가능 감도 9 dBf

(0.8μV/75 Ω, 모노,

S/N: 30 dB)

50 dB 안정 감도 14 dBf μV/55 Ω,

모노)

신호대 잡음비 70 dB (IEC-A 네트워크)

변형율 0.3% (65 dBf, 1 kHz, 스

테레오)

주파수 감응 30 - 15,000 Hz (±3 dB)

스테레오 분리 40 dB (65 dBf, 1 kHz)

AM 라디오

주파수 범위 ....531 - 1,602 kHz (9 kHz)

사용가능 감도 18μV (S/N: 20 dB)

감도 50 dB (±9 kHz)

50 dB ( ± 10 kHz)

비디오

콤포지트 입력 수준 ..... 1Vp-p/75 Ω

콤포지트 출력 수준 ..... 1Vp-p/75 Ω

디스플레이

스크린 크기/영상형태 비율 6.5 인치 wide/16:9

(유효 표시 영역: 146.72 × 79.10 mm)

작동 온도 범위 …… -10 to +50°C

보관 온도 범위 ..... -20 to +80°C

각도 조정 55—110°

초기 설정 각도:100°

크기(W × H × D) 155.54 × 89.2 × 6.1 mm

주주의의

•명세서와 디자인은 제품개선에 의해 사전 예고

없이 변경될 수 있습니다.

موالف إيه إم

.....ددنطاقة التر

......17.2-07
