TS1802DPS - 세탁기 LG - 무료 사용 설명서

제품 유형	상부 세탁기
세탁 용량	18.0 kg

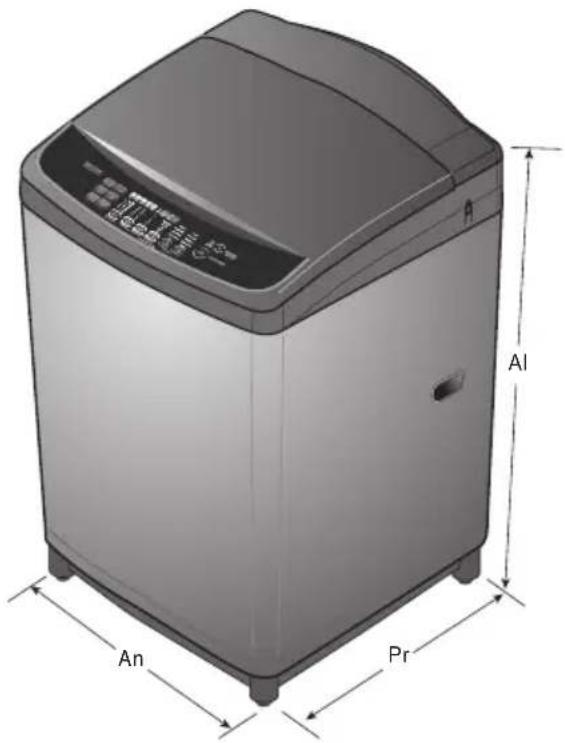

치수 (가로 x 깊이 x 높이)	632 x 670 x 1020 mm
제품 무게	50 kg
전압 및 주파수	220 V ~ 60 Hz
정격 전력	700 W
모터 유형	BLDC 직접 구동 모터 (Direct Drive)
제어 시스템	부하 센서가 있는 일반 로직 제어
세탁 프로그램	표준, 절수, 빠름, 울, 이불, 저소음, 예비세탁+표준, 사이클 다운로드, 불림, 깊은 헹굼, 통세척
특수 기능	SmartDiagnosis™, Tag On, 어린이 보호 잠금, 예약 시작, 공기 건조, 불림 세탁
Smart Drum	예, DD 모터 기술 및 드럼 청소 사이클 포함
도어	강화 유리 및 자동 잠금 기능이 있는 소프트 클로징 도어
자동 시작	예, 정전 후 사이클 재개
통세척	예, 약 30회 사용 후 정기 알림
급수 연결	냉수 및 온수 (호스 포함)
포함 사항	급수 호스, 배수 호스, 쥐 방지 커버 (옵션)
보증	구매일로부터 12개월
드럼 재질	스테인리스 스틸 (Smart Drum)

자주 묻는 질문 - TS1802DPS LG

세탁기가 켜지지 않으면 어떻게 해야 하나요?

전원 코드가 올바르게 연결되어 있는지 확인하세요. 전원 공급이 정상인지 확인하세요. 문제가 지속되면 퓨즈 또는 차단기를 점검하세요. 설명서의 고장 진단 섹션을 참조하세요.

급수 밸브 필터 청소 방법은?

수도꼭지를 잠그고 세탁기 전원을 뽑으세요. 급수 호스를 분리하세요. 급수 밸브에서 필터를 제거하고 부드러운 솔로 청소하세요. 다시 장착하고 호스를 연결하세요. 급수에 입자가 포함된 경우 정기적으로 이 청소를 수행하세요.

SmartDiagnosis 기능 사용 방법은?

세탁기를 켜고 도어를 닫으세요. 소리가 들릴 때까지 냉수 세탁 버튼을 몇 초간 누르세요. 휴대폰 마이크를 SmartDiagnosis 디스플레이(화면 옆)에 가까이 대세요. 전화 상담원의 안내를 따르세요. 이 기능은 원격으로 문제를 진단하는 데 도움이 됩니다.

오류 코드 'dE'(도어 열림)는 무엇을 의미하나요?

'dE' 코드는 도어 또는 뚜껑이 제대로 닫히지 않았음을 나타냅니다. 뚜껑이 잘 닫혀 있고 물체가 끼지 않았는지 확인하세요. 시작/일시정지 버튼을 눌러 사이클을 재개하세요. 오류가 지속되면 잠금 장치를 점검하세요.

예약 세탁 설정 방법은?

원하는 세탁 프로그램을 선택하고 예약 버튼을 누르세요. 원하는 종료 시간(3~18시간)이 될 때까지 시간을 조정하세요. 시작/일시정지를 누르세요. 세탁기가 예약된 시간에 시작됩니다. 취소하려면 전원 버튼을 누르세요.

세탁기 드럼 청소 방법은?

매월 통세척 프로그램을 사용하세요. 드럼을 비우고 세제함에 염소 표백제 또는 특수 세척제를 넣으세요(세제나 섬유유연제는 넣지 마세요). 프로그램을 선택하고 시작/일시정지를 누르세요. 부드러운 천과 희석된 액체 세제로 수동 청소할 수도 있습니다.

탈수 중 세탁기가 심하게 진동하면 어떻게 해야 하나요?

세탁기가 단단한 바닥에 수평인지 확인하세요. 필요한 경우 조절식 다리를 조정하세요. 세탁물이 균형을 이루고 있는지 확인하세요(세탁물을 고르게 분배). 기계를 과적하지 마세요. 문제가 지속되면 운송 나사를 확인하세요(사용 전 제거해야 함).

섬유유연제 올바르게 사용하는 방법은?

액체 섬유유연제를 세제함의 중간 칸에 최대 표시선을 넘지 않도록 붓습니다. 옷에 직접 붓지 마세요. 액체 섬유유연제만 사용하세요. 사이클 종료 후 칸에 물이 남을 수 있으며 이는 정상입니다. 찌꺼기 축적을 방지하기 위해 정기적으로 세제함을 청소하세요.

세탁기에서 나쁜 냄새를 방지하는 방법은?

매 세탁 후 내부가 마르도록 뚜껑을 열어 두세요. 최소 한 달에 한 번 통세척 프로그램을 실행하세요. 가끔씩(5회 세탁마다) 뜨거운 물 또는 미지근한 물을 사용하세요. 젖은 세탁물을 드럼 안에 오래 두지 마세요. 도어 개스킷과 세제함을 정기적으로 청소하세요.

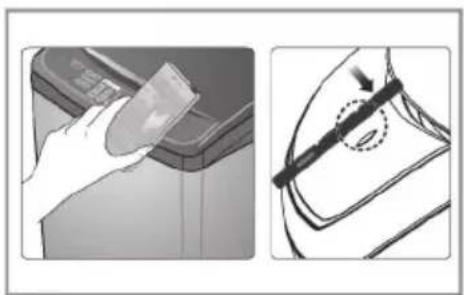

Tag On으로 추가 사이클을 다운로드하는 방법은?

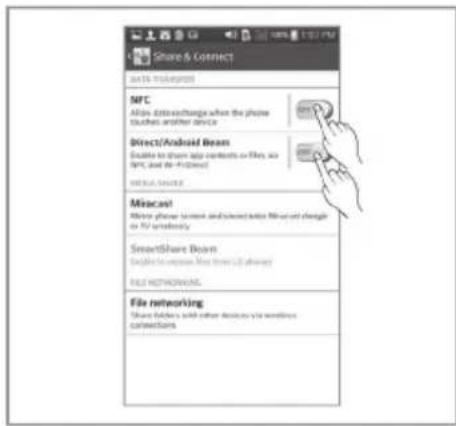

NFC가 지원되는 스마트폰에 LG Smart Laundry & DW 앱을 다운로드하세요. 휴대폰에서 NFC 기능을 켜세요. 휴대폰의 NFC 안테나를 세탁기 제어판의 Tag On 아이콘 위에 놓으세요. 앱의 지시에 따라 새로운 세탁 사이클을 다운로드하거나 SmartDiagnosis를 사용하세요.

사용 설명서 TS1802DPS LG

MANUAL DEL USUARIO

LAVADORA

Favor de leer este manual cuidadosamente antes de utilizar su lavadora y consérvelo para una referencia futura.

TS1802DPS

Características del Producto

La lavadora no funcionará con la tapa abierta. Si abre la tapa durante el lavado, enjuague o centrífugado, la operación se detendrá automáticamente por seguridad.

Por favor cierre la puerta de forma suave porque se puede lastimar al cerrarla con fuerza.

Smart Drum logrado con la tecnología de motor DD

- El Smart Drum con ciclo de "limpieza del tambor" ofrece una tina mucho más higiénica que protege los tejidos de su ropa y evita que se dañen.

Control de lógica Normal

• Un sensor de carga y un microprocesador en el controlador detectan la carga de lavado y fijan las condiciones óptimas de lavado, tales como nivel de agua, tiempo de lavado, etc.
• La tecnología más avanzada en sistema de control electrónico proporciona el mejor rendimiento de lavado.

Nuevo lavado tipo DD con cuidado para tejidos.

El giro de la tina a medio ciclo izquierda / derecha ayuda a disolver el detergente para un lavado más fácil.

El giro de medio ciclo de los rotores de lavado a izquierda/derecha elimina las manchas

Rota la tina y crea chorros de agua haciendo que el efecto del detergente sea mucho más rápido, mejorando el lavado y previniendo el daño de los tejidos.
El giro de la tina a medio ciclo izquierda / derecha ayuda a balancear la ropa.

Sistema de mecanismo directo – Operación Silenciosa

• El motor avanzado BLDC gira directamente la tina sin la correa y el embrague, de tal modo que reduce el ruido de la lavadora.
• La lavadora ajusta la velocidad óptima según el tipo y carga de ropa.

SmartDiagnosis™

- Se trata de una tecnología que transfiere las anomalías al centro de servicio cuando existe un problema con la lavadora. Ofrece un servicio que da confianza a los clientes, mediante un análisis preciso y rápido.

Auto Inicio

- La función de Auto inicio permite al programa iniciar por sí mismo en caso de cortes de energía. Lo realiza desde el ciclo donde se detuvo.

Cartoon illustration of a smiling container with a steaming dish and a headset, no text or symbols present.

Contenidos

LEA ESTE MANUAL

En él usted encontrará muchos consejos útiles de cómo usar y mantener apropiadamente su lavadora. Con sólo un poco de cuidado preventivo de su parte puede ahorrarle un gran gasto de tiempo y dinero durante la vida de su lavadora. Encontrará muchas respuestas a problemas comunes en la sección de Detección de Fallas. Si revisa primero nuestra carta de Consejos de Detección de Fallas, puede que no necesite llamar al Servicio Técnico.

Introducción	Información de Seguridad 4Identificación de Partes 7Información de Función 8
Antes de comenzar el lavado	Preparación antes de Empezar el Lavado 9Uso del Agua, Detergente, Blanqueador y Suavizante 10Guía Específica para Quitar las Manchas 13Función de cada botón 14
Programas de Lavado	Lavado de Normal 16Lavado de Ahorro de Agua 16Rápidolimpieza del tambor 16Lavado Rápido 16RápidoLavado de Lana 18Prelavado+Lavado de Normal 18Lavado de Edredones 18Lavado de Silencioso 18Lavado Descargar ciclo 18Lavado de Remojo 20Enjuague Profundo	21
Opciones de función adicionales	Limpieza de TinaSecar Con Aire 23Opción de Lavado 24Diferir Tiempo de Lavado (RESERVA)Otras funciones útilesANTES DE USAR LA FUNCIÓN CON LA ETIQUETA TAG ON	22252627
Instalación	Instalación y NivelaciónConexión de la manguera de suministro de aguaConexión de la manguera de drenaje	293033
Cuidado y Mantenimiento	Método de puesta a tierraLimpieza y Mantenimiento 35Puerta de cierre suave 37	34
Detección de fallas	Problemas Comunes de LavadoraDetección de fallasSmartDiagnosisTM (Diagnosis inteligente)	383940
Términos de la Garantía	Términos de la Garantía	41
Especificación	Especificación	42

Información de Seguridad

Lea detenidamente este manual, ya que contiene información importante sobre seguridad que protegerá al usuario de peligros inesperados y así prevenir posibles daños al producto.

Este manual está divido en dos partes: Advertencia y Precaución.

: Esta es una señal de advertencia especificando las aplicaciones del usuario que pueden ser peligrosas.

: Esta es una señal especificando aplicaciones "Estrictamente Prohibidas".

Advertencia : El no llevar a cabo las instrucciones que han sido dadas puede resultar en graves lesiones físicas o muerte.

Precaución : El no llevar a cabo las instrucciones que han sido dadas puede resultar en lesiones físicas o daños al producto.

SEGURIDAD DEL CALENTADOR DE AGUA	Advertencia
	Bajo ciertas condiciones puede producirse gas hidrogeno en el calentador de agua que no ha sido usado por 2 meses o más. El gas hidrogeno puede ser explosivo bajo estas circunstancias. Si el agua caliente no ha sido usada por 2 meses o más, hay que prevenir la fuga o daño abriendo completamente la llave de agua caliente y enseguida dejarla correr por unos minutos. Hacer esto antes de usar un artefacto eléctrico en el cual está conectado el sistema de agua caliente. Este simple procedimiento permitirá alguna fuga de gas hidrogeno. Como el gas es inflamable, no fume o encienda la llama de un artefacto durante este proceso.
INSTALACIÓN APROPIADA
	Cuando la lavadora este instalada sobre un piso alfombrado, la abertura de la base no debe estar obstruida por la alfombra.Instalar o guardar donde no este expuesta a temperaturas bajo congelamiento o expuesta a la interperie.Si es que el producto es expuesto a estas condiciones pueden suceder descargas eléctricas (corto circuito), incendio, averías o deformaciones.Para una apropiada instalación a tierra de la lavadora conforme con todas las normas, siga los detalles de las instrucciones de instalación.Si no esta apropiadamente instalado, averías y fugas de electricidad pueden ocurrir, lo cual puede causar una descarga eléctrica.La apertura de la base no debe quedar obstruida por la alfombra cuando la lavadora esté instalada en un piso alfombrado.Podría haber una avería y descarga eléctrica por una fuga de energía si no se ejecuta.Asegurarse que el enchufe está completamente introducido en el toma corriente.El no llevar a cabo estas instrucciones puede causar un descarga eléctrica o incendio debido a un sobrecalentamiento.

Advertencia

Información de Seguridad

AREA DE LAVADO	Advertencia
	Mantener el área limpia y alrededor de su electrodoméstico, y libre de combustible o materiales tales como papeles, pelusillas de ropa, químicos, etc.El operar con ese tipo de materiales alrededor de la máquina puede ocasionar una explosión o incendio.Es necesario supervisar al máximo, si el artefacto es usado por menores o si ellos están cerca. No permita que los niños jueguen con o en el interior de su lavadora.Existe un peligro potencial que los niños se puedan ahogar en la tina.No tocar el enchufe con la mano mojada.Esto causará un descarga eléctrica.No debe de poner su mano, pie o cualquier cosa debajo la máquina lavadora mientras la máquina esta operando.Existe un mecanismo de rotación debajo de la máquina, por eso Usted puede resultar lesionado.Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad. Los niños deben supervisarse para asegurar que ellos no empleen los aparatos como juguete.
CUANDO USE LA LAVADORA	Precaución
	Use este artefacto solo para los fines descritos en el manual de usuario.El proceso de lavado de la ropa puede reducir el brillo de las telas deteriorándolas. Para evitar este resultado, siga cuidadosamente las instrucciones de lavado y cuidados dadas por el fabricante de la prenda.Para minimizar la posibilidad de choque eléctrico, desenchufe este artefacto desde la toma de corriente o desconecte el panel distribuidor de la casa, para cortar momentáneamente el circuito eléctrico cuando proceda a limpiarla.NOTA: Apáguela presionando el botón Power, No la desconecte del suministro de energía.Asegurarse que el drenaje esta trabajando correctamente.Si el agua no está drenando apropiadamente, tu piso puede inundarse.Los pisos inundados pueden causar fuga de electricidad y en consecuencia una descarga eléctrica o incendio.Si al abrir la tapa la lavadora no se detiene durante los primeros 15 segundos de la función de centrífugado, proceda a desconectar su aparato.Llamar a su agente de servicio. Una máquina que gira con su puerta abierta puede causar lesiones.Nunca introduzca las manos en la lavadora mientras este funcionando. Para abrir la tapa espere hasta que la máquina esté completamente detenida.Hasta la rotación lenta puede causar lesiones.Nunca intente operar este artefacto si está dañado o funcionado mal, particularmente si tiene partes quebradas, incluyendo el cordón dañado.Operar con un enchufe dañado puede causar una descarga eléctrica.No usar agua que este más caliente que 50 grados centígrados.El uso excesivo de agua caliente puede causar daños a los tejidos de la ropa o causar fuga de agua.

Información de Seguridad

CUANDO USE LA LAVADORA	Advertencia
	Por favor no conecte más aparatos eléctricos en la toma de corriente donde tiene conectada su lavadora.Exceder el límite puede causar una descarga eléctrica, fuego, averías, y/o deformaciones de las partes.No mezcle cloro blanqueador con amoniaco o ácidos tales como vinagre para limpiar. La mezcla de diferentes químicos puede producir un gas tóxico el cual le puede causar la muerte.No lave o seque en su lavadora artículos que han sido limpiados o que contienen solventes o sustancias explosivas, (tales como aceite, pintura, gasolina, desengrasantes, parafina etc) los cuales pueden arder o explotar. No agregue estas substancias al agua de lavado. No use o guarde estas sustancia cerca de la lavadora o durante la operación de secado.Este puede prenderse o explotar.
CUANDO NO ESTE EN USO	Precaución
	Cierre la llave de agua para aliviar la presión sobre la manguera y las válvulas, y así minimizar el goteo si ocurriera una ruptura. Revisar la condición de las mangueras, es necesario reemplazarlas luego de 5 años de uso.Cuando la temperatura del aire es alta y la temperatura del agua es baja, una condensación puede ocurrir y mojar los pisos.Limpiar la suciedad o polvo en los contactos del enchufe.El usar un enchufe que no está limpio puede causar un incendio.Antes de desechar una lavadora, quite la tapa para prevenir que los niños queden atrapados en su interior.Los niños se pueden quedar atrapados y ahogarse si la tapa es dejada abierta. No intente repararla o reemplazar alguna parte de este artefacto, a menos que el manual de instrucciones lo especifique.Lea cuidadosamente y siga estas instrucciones de seguridad.Operar la máquina con repuestos que no son los apropiados puede causar un incendio o descarga eléctrica. No desarme los controles.Puede llevar a una descarga eléctrica, fuego, avería, deformación. No jalar el cordón de electricidad en un intento de desconectar el enchufe. Agarre firmemente el enchufe para desenchufar la máquina.El no observar estas instrucciones puede causar una descarga eléctrica o incendio debido a un corto circuito. Cuando este limpiando la lavadora, no aplique agua directamente a ninguna parte de la máquina.Esto causará un corto circuito y una descarga eléctrica.

Identificación de Partes

Cuerpo

* El cuadro puede ser diferente según el modelo.

Accesorios

Mangueras de suministro de agua

U

1 de c/una para agua fría y caliente

Manguera de drenaje

U

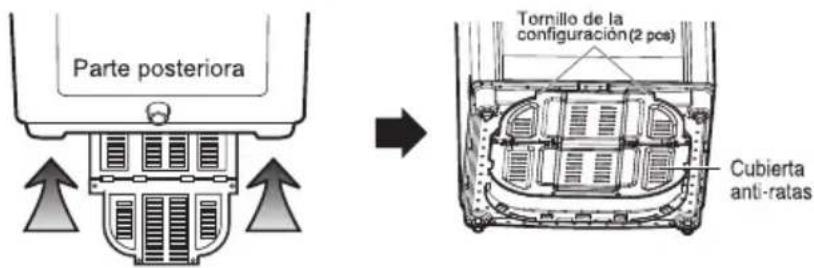

Cubierta anti-ratas (opcional)

Nota

La figura de las partes con “*” puede ser diferente de la imagen de arriba según el modelo.

Información de Función

Nuestra máquina proporciona ciona varios métodos de lavado que se adaptan a diversas condiciones y tipos de ropa.

Lavado de Normal

Use este programa para el lavado diario, o sea, sábanas, toallas, camisetas. (Véase la página 16)

Lavado de Ahorro de Agua

Utilice esta función para obtener un mejor desempeño del ciclo de enjuague. (Véase la página 16)

Lavado de Silencioso

Use este programa para lavar en Silencio, especialmente durante la noche. (Véase la página 18)

Lavado de Edredones

Utilícelo para mantas o edredones con la marca (lavado a mano). (Véase la página 18)

Prelavado+ Lavado de Normal

Lavar la ropa con el ciclo de Prelavado+ Normal que trata previamente las manchas en la ropa rápidamente sin tener que lavarla a mano. Por ejemplo: Necesario para quitar el mal olor de la ropa sin tener que lavarla de in(Kéane la página 18)

Lavado de Lana

Se pueden lavar ropas delicadas (ropa interior, lana, etc.) que pueden dañarse fácilmente (Méase la página 18)

Las fibras de lana lavables a máquina han sido modificadas específicamente para prevenir que se dañen cuando son lavadas a máquina. Hay telas que no están diseñadas para lavar a máquina, y se recomienda el lavado a mano, por lo que: Antes de lavar su lana revise las instrucciones de lavado indicadas en la etiqueta de la prenda.

Cuando lave lana use un detergente líquido recomendado para lavado de lanas. La lana lavada a mano puede ser colocada en una malla y centrifugada en la máquina lavadora para reducir el tiempo de secado. Para el proceso de secado de la lana, extiéndala sobre una toalla en una superficie plana y a la sombra. Secar la lana fuera de los rayos directos del sol. El uso de secadoras puede causar deterioro de la lana y deformaciones de la prenda. Algunas productos de lanas de oveja pueden ser lavados en la máquina, pero es posible la formación de motas, (asegúrese que la prenda de lana es adecuada para lavado a máquina y no se deteriorara el material). Si prefiere lave estos artículos a mano y colóquelos luego en la máquina para un centrifugado.

Lavado de acuerdo a las condiciones de la ropa

Lavado Rápido

Se puede seleccionar el lavado Lavado Rápido para lavar ropa poco manchada o de menos de 3.0 kg en un tiempo (Véase la página 16)

Lavado Remojo

El lavado de Remojo puede seleccionarse para lavar ropa muy sucia remojándola en agua por algún tiempo para quitar suciedad y mugre (Véase la página 20)

Enjuague Profundo

Utilice el aclarado intensivo para eliminar detergentes con más eficacia. (Véase la página 21)

Otros métodos de lavado

Limpieza de Tina

Use este programa para limpiar la lavadora por dentro, especialmente el interior y exterior del tambéase la página 22)

Diferir Tiempo de Lavado(RESERVA)

El lavado con reserva se usa para diferir el tiempo de finalización de la operación.

El número de horas a ser diferido puede ajustarse por el usuario según desee. (Véase la página 25)

Opción de Lavado

Cuando el usuario necesita sólo Centrifugado, Enjuague/Centrifugado, Enjuague, Lavado/Enjuague, Lavado, Lavado/Enjuague/Centrifugado, Remojo/Lavado/Enjuague/Centrifugado. (Véase la página 24)

Preparación antes de Empezar el Lavado

Etiqueta

* Busque la etiqueta de la ropa. Ésta le avisará del contenido de tejido de su vestido y en qué manera debe ser lavado eso.

Clasifique la lavandería que pueda ser lavado al mismo ciclo de lavado, misma temperatura del agua y misma velocidad de centrifugado.

Clasificación

Para obtener el mejor resultado, los tejidos diferentes se necesitan ser lavado en modos diferentes.

• Suciedad (Pesada, Normal, Ligera): Separe las ropas de acuerdo con el tipo y la intensidad de sucidad.
• Color (Blancos, Claros, Obscuros) : Separe los tejidos blancos desde los tejidos en colores.
• Pelusas (Productores de Pelusas, Coleccionistas de Pelusas) : Separe los productores de pelusas desde los coleccionistas de pelusas.

Productores de Pelusas : Tejido Terry, Chenille, Toallas, Pañales

Coleccionistas de Pelusas : Tejidos Sintéticos, Pana, Presión Permanente, Medias

Illustration of a woven basket with folded clothes and a patterned shirt, no text or symbols present

Revisión antes de cargar

• Revise todos los bolsillos para asegurar que estén vacíos. Los artículos como clavos, horquillas, fósforos, plumas, monedas y llaves pueden provocar un daño a su lavadora y a su lavandería.
• Repare cualquiera ropa rasgada y los botones perdidos. Las rasgaduras o los agujeros pueden ser agrandados durante el lavado.
• Quite los cinturones, adornos metálicos, etc. para prevenir el daño a la máquina o a su ropa.
• Pre-lave la suciedad y las manchas.
• Asegúrese que la ropa es lavable con agua.
• Revise las instrucciones para el lavado.
• Saque de los bolsillos los pañuelos de papel.

PRECAUCIÓN

No lave o seque por centrifugado ningún artículo etiquetado o que se sabe que es a prueba de agua o resistente al agua, aún cuando la etiqueta de cuidados del producto permita usar lavadora. El no seguir estas instrucciones puede resultar en daño severo para sus prendas, su lavadora y/o propiedad como resultado de la vibración anormal de la lavadora.

- Ejemplos de artículos a prueba de agua o resistente al agua incluyen ciertos tapetes para colchón, fundas para colchones, equipo para la lluvia, equipo para acampar, ropa para esquiar, equipo para exteriores y artículos similares.

Pre-lavado de la suciedad y las manchas

• Utilice el ciclo: 'Prelavado + Normal', para ropa muy sucia
  Es recomendable dar un tratamiento previo a la ropa muy sucia antes de aplicar el ciclo de lavado.
• Prelave los cuellos y puños de camisa con el uso de un producto para pre-lavado o un detergente en líquido al poner la lavandería dentro de la máquina. Antes de iniciar el lavado, trate algunas manchas especiales usando la pastilla, el detergente en líquido o una pasta de agua y detergente en gránulo.
• Use el eliminador de suciedad y manchas del tipo pre-tratado. Lave las manchas LO MÁS PRONTO POSIBLE. Cuanto más tiempo se quedan las manchas, tanto más difícil quitarlas. (Para las informaciones más detalladas, véase la página 13.)

Colocación de ropa

No lave el tejido que contiene las materiales inflamables (cera, producto de limpieza,

Cantidad de lavandería

El nivel de agua debe llegar hasta un nivel para cubrir la lavandería.

Ajuste apropiadamente la cantidad de lavandería para cargar.

Coloque libremente la ropa de modo que su parte superior no supere la cima de tambor de la lavadera. Si requiere añadir más ropa una vez que se ha iniciado e funcionamiento de la máquina, presione el botón Inicio (Start) y póngala dentro del agua.

Cierre la tapa y pulse de nuevo el botón Inicio pare reiniciar.

Lavandería ligera y del tamaño grande

La ropa de plumas y de lana son ligeras pero de tamaño grande y fáciles a frotar. Use la red de nilon y válvelos en poca cantidad del agua. Si se frota la lavanderia durante el ciclo de lavado, ésta puede llegar a dañarse. Use un detergente en solución para evitar la acumulación de este.

Advertencia

Riesgo de Incendio

Nunca ponga dentro de la carga artículos que estén mojados con gasolina u otros productos inflamables. La lavadora no puede limpiar perfectamente la gasolina.

No seque cualquier ropa que ha tenido contacto con aceite (incluyendo el aceide comestible).

De no observar esta advertencia, puede haver el riesgo de una explosión, incendio o incluso la muerte.

Ropa larga

Use la red de nilón para los artículos largos y delicados. Para ropa larga o con cuerdas largas, la red evitará el enredo durante el lavado. Cierre la cremallera y abroche el corchete y la cuerda para asegurarse de que estos artículos no hagan rasgones a otra ropa.

※ La red de nilón no será suministrada por LG.

Uso del Agua

Cantidad de Agua

• Este aparato detecta automáticamente la cantidad de ropa, ajustando el nivel de agua y la cantidad apropiada de detergente.
• Cuando usted seleccione un programa de lavado, el nivel de agua y la cantidad de detergente (a usar) serán mostrados en el panel de control.
• La tabla que aparece a la derecha de esta página muestra la cantidad de agua.
• La cantidad de una copa del diagrama es de unos 40 g del detergente concentrado.

Temperatura del Agua

• La máquina ajusta automáticamente la temperatura apropiada según el programa de lavado.
• Usted puede cambiar la temperatura del agua pulsando el botón TEMP. DEL AGUA (WATER TEMP).
• La temperatura del agua afecta a la eficiencia de todo tipo de aditivos de lavandería y, por consecuencia, al resultado del lavado. Recomendamos las temperaturas siguientes de acuerdo con el tipo de tejido :
• Caliente 49 - 60 °C (120 - 140 °F) Artículos blancos, pañuelos, ropa interior y los artículos con suciedad pesada y no decolorables.

- Tibia 29 - 40 °C (85 -105 °F) La mayoría de la lavandería - Fría 18 -24 °C (65 -75 °F) Solamente la lavandería de color claro con la suciedad ligera.

- Para el lavado con agua fria, se necesita utilizar pasos adicionales, tales como : - Ajuste la cantidad de detergente y pre-disuelva el detergente en el agua caliente.

- Pre-trate las manchas.

- Remoje los artículos con suciedad pesada.

- Use el blanqueador apropiado.

* La temperatura inferior a 18 °C (65 °F) no va a activar los aditivos de lavado y probablemente causara pelusas, residuos, lavado no perfecto, etc. Además, los fabricantes de detergente y las etiquetas de la ropa definen el agua fria como el de 26 - 29 °C (80 - 85 °F). Si el agua este demasiado fria para sus manos, el detergente no se activara ni limpiara efectivamente.

Atención

Si el agua contiene una alta cantidad de hierro, la lavandería podría tornarce amarillenta enteramente o manchada o rayada en color naranja o marrón. El hierro no es siempre visible. Así que la instalación del suavizante del agua o un filtro de hierro será necesaria en casos graves.

Usando el cajón del dispensador

El cajón del dispensador tiene 2 compartimientos:

• Para suavizante líquido de telas
• Para detergente líquido o en polvo

El dispensador automáticamente agrega en el ciclo correcto tanto el detergente como el suavizante.

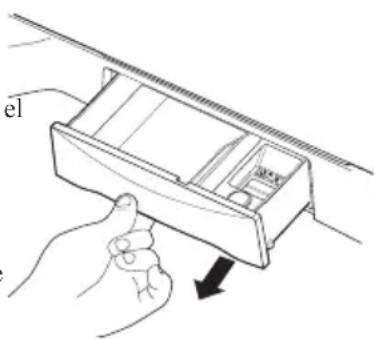

1. Para abrir, jale lentamente el cajón del dispensador hasta que se detenga.
2. Después de agregar el detergente y el suavizante, cierre lentamente el cajón. Si se cierra demasiado rápido, puede vaciarse antes de tiempo el contenido de este.

- Evite salpicar o llenar demasiado el dispensador ya que esto puede ocasionar que se derramen tanto el detergente como el suavizante antes de tiempo. Al terminar el ciclo, puede encontrar agua en el compartimiento.

Esto es un procedimiento normal en la operación de lavado.

NOTA: No use cloro en el cajón del dispensador.

Uso de Detergente

Detergente

Siga las instrucciones del paquete de detergente. El uso de poca cantidad de detergente causará problemas del lavado.

Use más detergente si usted tiene agua dura, gran cantidad de ropa o suciedad causada por el aceite o temperatura baja del agua.

Selección del detergente correcto

Recomendamos el uso de detergente doméstico, (en polvos, líquido o concentrado). El copo de jabón o los polvos granulados de jabón no deben ser usados en su lavadora. Cuando usted quiere lavar las lanas, recuerde que debe usar el detergente apto para el lavado de lanas.

Uso de Detergente

Cuánta cantidad de detergente

Cuánta cantidad de detergente

Cuando usted seleccione el programa de lavado, el nivel de agua y la cantidad de detergente (a usar) serán mostrados en el panel de control. La cantidad de una copa del diagrama es de unos 40 g del detergente concentrado.

La cantidad correcta de detergente sera variable dependiendo de la intensidad de suciedad de su lavandería (las mezclillas y las ropas del trabajo probablemente necesitaran mas detergente, mientras que las toallas necesitaran menos.)

Para los detergentes líquidos y concentrados, siga las recomendaciones del fabricante de detergente.

Nota : Para confirmar que usted está usando una cantidad correcta de detergente, abra un poco la tapa del tambor durante el proceso de lavado. Allí debe haber una capa escasa de espumas sobre la superficie del agua. Una gran cantidad de espumas parecería bien aparentemente, pero ésta no sirve para limpiar su lavandería. Sin espuma quiere decir que no se ha usado bastante detergente: la suciedad y las pelusas pueden pegarse de nuevo a la ropa o a la máquina.

Si usa el detergente en cantidad excesiva, el enjuague no será suficiente para limpiar la ropa. Así mismo, esto puede provocar una contaminación del medio ambiente, por lo tanto es recomendable usar el detergente apropiadamente.

Agregar detergente

Agregar la cantidad adecuada de detergente en el compartimiento.

Technical line drawing of a mechanical component with an arrow indicating direction (no text or symbols)

El detergente es llevado por el agua a través del dispensador al principio de lavado.

La cantidad de detergente debe ajustarse de acuerdo a la temperatura del agua, tipo de lavado, tamaño y suciedad de la carga. Evite usar demasiado detergente en su lavadora ya que puede ensuciarla y dejar residuos en la ropa.

Nota : Usando detergente en líquido

- Si usa el detergente en líquido, necesita disolverlo en agua y ponerlo directamente en la tina.

- No se puede programar "delay start" cuando usa el detergente en líquido.

Atención

Si no lo disuelve en agua antes de ponerlo en la tina o no lava durante mucho tiempo poniendo el detergente junto con la ropa, la ropa se puede sufrir dño.

Uso del Agua, Detergente, Blanqueador y Suavizante

Uso Del Blanqueador Favor de revisar las recomendaciones en la etiqueta para un mayor cuidado de sus prendas

Tipos De Blanqueador

• Usar blanqueador oxigenado
• No usar blanqueador líquido
• Para más detalles, favor de consultar las instrucciones de producto.

Al Depositar El Blanqueador

• Separar las prendas en las que utilizará blanqueador.
• Determinar la cantidad de blanqueador necesaria siguiendo las instrucciones de producto.
• Antes de iniciar algún ciclo de lavado, favor de utilizar la cantidad de blanqueador necesaria siguiendo las instrucciones de producto.

Atención

■ Nunca verter blanqueador sin diluir directamente sobre las prendas o en la tina.
Esto podría decolorar o dañar sus prendas.
Nunca mezclar blanqueador con amoníaco o ácidos, como vinagre o removedor de óxido. La mezcla de estas sustancias produce un gas tóxico que podría causar la muerte.
■ Nunca verter blanqueador líquido dentro del despachador del blanqueador.

Uso de suavizante

En caso de ser necesario, agregue la cantidad recomendada de suavizante dentro de su dispensador.

Use solamente suavizante líquido para telas.

- No exceda el límite máximo de llenado. Sobrepasar el límite de llenado puede ocasionar que se derrame con anticipación el suavizante, lo que puede ocasionar manchas en la ropa.

NOTA: No vacíe directamente el suavizante a la ropa ya que puede ocasionar manchas.

Technical line drawing of a plastic enclosure with an arrow pointing to a component (no text or symbols)

Atención

■ No mezcle con detergente o blanqueador.
■ Nunca vierta directamente el suavizante de tejido a la lavandería. Eso podrá provocar las manchas a la lavandería.
■ No pare el lavado durante el primer centrifugado para la distribución a tiempo.
■ El lavado de opción no está diseñado para ser usado con el distribuidor de suavizante de tejido.

Scrud (Cera construida)

“Scrud” es el nombre dado a la acumulación cerosa que puede ocurrir dentro de cualquier lavadora cuando el suavizante entra en contacto con el detergente. Esta construcción no es causada por un fallo de la maquina.

Si permite que el “scrud” se acumule en la máquina, esto puede resultar en manchas o un olor desagradable a su ropa.

Si usted quiere usar el suavizante de tejido, le recomendamos que :

• El uso frugal de un suavizante de tejido.
• Cuando esta lleno el distribuidor, no lo salpique ni lo derrame.
• Limpie el distribuidor lo mas pronto posible después de terminar el ciclo.
• Limpie regularmente su lavadora. (Refiérase a la página 23 u 34)
• El lavado con agua fría aumenta la probabilidad de producir estas acumulaciones. Se recomienda un lavado regular con agua tibia o caliente. Por ejemplo, cada quinto lavado debe ser con agua caliente.

Guía Específica para Quitar las Manchas

Advertencia

No utilice ni mezcle blanqueador líquido de cloro con otros químicos para el hogar tales como limpiadores de inodoro, removedores de óxido, ácidos o productos que contienen amoníaco.
Estas mezclas pueden generar gases peligrosos que pueden causar lesions graves o la muerte.
Para reducir el riesgo del incendio o las lesiones serias a las personas o a la propiedad, cumpla las advertencias básicas alistadas abajo :
- Lea y cumpla todas las instrucciones escritas en los productos de eliminar las manchas.
- Guarde los productos para eliminar las manchas dentro del contenedor original con la etiqueta y fuera del alcance de los niños.
- Solamente para el uso de lavado o de utensilios.
- No combine los productos para eliminar las manchas, en especial con el amonio y el blanqueador de cloro. Puede provocar el humo peligroso.
- Nunca lave los artículos que se han previamente limpiado, lavado, remojado o manchado por gasolina, solventes de limpieza en seco o otras substancias inflamables o explosivas porque ellos emiten vapores que pueden ser encendidos o explotados.
- Nunca use los solventes muy inflamables como gasolina dentro de casa. Los vapores pueden ser explotados teniendo contacto con las llamas o chispas.

Para la eliminación exitosa de manchas :

• Elimine las manchas puntualmente.
• Utilice el ciclo: 'Prelavado + Normal', para ropa muy sucia
  Es recomendable dar un tratamiento previo a la ropa muy sucia antes de aplicar el ciclo de lavado.
• Determine el tipo de manchas, y luego siga el tratado recomendado en el cuadro abajo de instrucciones para eliminar las manchas.
• Para pre-tratar las manchas, use el producto de pre-lavado, detergente líquido, o una pasta hecha por el detergente granulado y el agua.
• Use el agua fría para eliminar las manchas desconocidas porque el agua caliente puede fijar las manchas.
• Chequee las instrucciones de etiqueta al tratar las manchas para evitar el daño al tejido específico.
• Chequee el descoloramiento haciendo un test del eliminador de manchas a la costura interior.
• Enjuague y lave los artículos después de eliminar las manchas.

Line drawing of a blouse with ruffled collar and pleated skirt (no text or symbols)

Siga las instrucciones etiqueta de su ropa.

Eliminación de Manchas
Manchas	Eliminación de Manchas
Cinta de adhesión, chicle, cemento de goma	Aplique el hielo. Frote los excedentes. Mantega el lado manchado abajo del toalla de papel. Sature con el eliminador de manchas pre-lavado o el producto inflamable de limpieza en seco.
Fórmula de bebé, productos lecheros, huevo	Use el producto que contiene enzimas pare pre-tratar o remojar las manchas.
Bebida (café, té, sopa, jugo, bebida alcohlica)	Pre-trate las manchas. Lave con el uso del agua fría y el blanqueador seguro para el tejido.
Sangre	Enjuague con el agua fría. Frote con el jabón. O pre-trate o remoje con los productos que contienen enzimas. Lave con el uso de blanqueador seguro para el tejido.
Cera de cándela, lápiz de color	Frote la cera de superficie. Mantega el lado manchado abajo del toalla de papel. Reemplace con mucha frecuencia las toallas de papel. Trate las manchas quedadas con el eliminador de manchas de pre-lavado o el producto inflamable de limpieza en seco. Lave con la mano para quitar el solvente. Lave con el uso de blanqueador seguro para el tejido.
Chocolate	Pre-trate o remoje dentro del agua calurosa con el uso de productos que contienen enzimas. Lave con el uso de blanqueador seguro para el tejido.
Suciedad en collar o en puño, cosméticos	Pre-trate con el eliminador de manchas de pre-lavado o frote con el jabón.
Teñido al tejido blanco	Use el eliminador de color en paquete. Lave con el uso de blanqueador seguro para el tejido.
Hierba	Pre-trate o remoje dentro del agua calurosa con el uso de productos que contienen enzimas. Lave con el uso de blanqueador seguro para el tejido.
Grasas, aceite, alquitrán(mantequilla, grasas aliño de ensalada, aceite para la cocción, gasolina de coche, gasolina de motocicleta)	Quite el residuo desde el tejido. Pre-trate. Lave con el uso del agua más caliente segura para el tejido. Para las manchas y el alquitrán, aplique el producto de limpieza en seco no-inflamable al lado revés de las manchas. Reemplace con frecuencia las toalla de abajo. Enjuague enteramente. Lave con el uso del caliente más caliente segura para el tejido.
Tinta	Algunas tintas pueden ser imposible a eliminar. El lavado puede fijar de vez en cuando las manchas de tintas. Use el eliminator de manchas de pre-lavado, alcohól transformado o el producto de limpieza en seco no-inflamable.
Moho, chamusquina	Lave con el blanqueador de cloro si éste sea seguro al tejido. O, vierta el blanqueador el oxígeno y el agua caliente antes del lavado. El tejido mal suavizado puede ser dañado permanentemente.
Barro	Quite el barro seco. Pretrate o vierta con el producto que contiene enzimas.
Mostaza, tomate	Pre-trate con el eliminador de manchas de pre-lavado. Use con el blanqueador seguro para el tejido.
Esmalte de uñas	Puede ser imposible quitar. Mantega el lado manchado abajo del toalla de papel. Aplique el esmalte de uñas al lado revés de manchas. Repite, reemplace con frecuencia las toallas de papel. No se use sobre los tejidos de acetato.
Pintura, barniz	BASADO DEL AGUA : Enjuague el tejido en el agua fria mientras que este mojada la mancha. Lave. Una vez esté seca la pintada, ésto no puede ser quitado. BASADO DEL ACEITE Y BARNIZ : Use el solvente recomendado en la etiqueta. Enjuague enteramente antes del lavado.
Orín, decoloración del castaño o amarillo	Para las manchas, use el eliminador de manchas seguro para el tejido. Para la decoloración de la lavandería entera, use el detergente de fosfato y el blanqueador de no-cloro. No se use el blanqueador de cloro porque esto puede intensificar la decoloración.
Betún	LÍQUIDO : Pre-trate con una pasta de detergente granulado y el agua. PASTA: Frote el residuo el tejido. Pro-trate con el eliminador de manchas demanchas de pre-lavado o el producto de limpieza en seco no-inflamable. Frote el detergente dentro del área húmeda, lave con el uso del blanqueador seguro para el tejido.

Función de cada botón

Botón Diferir Tiempo de Lavado (RESERVA)

• Se utiliza para demorar el lavado.
- Para cancelarlo, presione el botón de apagado. (Véase la página 25)

Display de progreso de lavado

• Se indica el progreso del lavado.
• Se ilumina el indicador del proceso que se va a realizar. El proceso en curso parpadea, y el proceso ya finalizado se apaga.

Display de tiempo restante, tiempo de reserva y alarma de problemas

• Durante el funcionamiento, indica el tiempo restante para la finalización del lavado.
  ej) (1:09) indica el tiempo restante de lavado, Enjuague, centrifugado durante el funcionamiento/pausa.
• Si hay algoún problema, parpadea con un aviso acústico e indica la causa del problema. Funcionará normalmente tras solucionarse el problema.

Botón Onda de agua

• Para controlar la onda de agua.
• Seleccionado inicialmente en "medio", pero no se indicará.
  Para los ciclos "fuerte" o "suave" presiona "Onda Fuerte" o "Onda Suave" (Todos los ciclos son ajustables excepto para Lana, Silencioso, Rápida limpieza del tambor y Limpieza de Tina)

Smart Drum™

With Direct Drive Technology

Diferir Tiempo de Lavado

Onda Fuerte

Onda Suave

Lavado Caliente

Lavado Frío

★ Presione y accretiva por Seig para fundores adhera de.

Lavada

图

9 10 7 8 5 6 3 4 1 2

23 25 19 21 14 17 10 12 3 6

Botón de Lavado Caliente o en frío

• Para seleccionar agua caliente, agua fría o agua caliente y fría
• Se puede cambiar durante el funcionamiento.
• Si se selecciona agua caliente, el lavado se hará con agua caliente y el Enjuague con agua caliente y fría.
• Solo se utilizará agua fría en ciclo de Lana, Rápida limpieza del tambor. (Podría dañar la ropa si utiliza agua caliente)
• La mezcla de agua caliente y fría logra la temperatura adecuada cuando se seleccionan agua caliente y fría.
• El agua caliente y agua fría se seleccionan automáticamente en los ciclos de Limpieza de Tina.

Botón de Nivel de Agua (muestra la cantidad de detergente)

• Utilícelo para ajustar el nivel de agua.
• Se puede cambiar durante el funcionamiento.
• Añada la cantidad de detergente. indicada junto al nivel de agua.
• Se detergente se basa en detergente condensado.

Nota

* Para optimizar el programa de lavado, se puede cambiar el tiempo de lavado, pudiéndose aumentar en 8 min como máximo, o disminuirlo en hasta 4 min
* El estándar detectado por el sensor que cambia el algoritmo es fijado por el estándar normal. Puede no ser igual al hábito de lavado de un usuario específico. Por lo tanto, no importa que el usuario lo utilice de acuerdo a sus propias preferencias.

    B --> M["5"]
    B --> N["4"]
    B --> O["3"]
    B --> P["2"]
    B --> Q["1"]
    B --> R["Enjuague.von"]

    D --> S["6"]
    D --> T["7"]
    D --> U["8"]

    F --> V["5"]
    F --> W["4"]
    F --> X["3"]
    F --> Y["2"]
    F --> Z["1"]

    H --> AA["6"]
    H --> AB["7"]

    I --> AC["5"]
    I --> AD["4"]
    I --> AE["3"]
    I --> AF["2"]
    I --> AG["1"]

    J --> AH["6"]
    J --> AI["7"]

    K --> AJ["5"]
    K --> AK["4"]
    K --> AL["3"]
    K --> AM["2"]
    K --> AN["1"]

    L --> AO["6"]
    L --> AP["7"]

    M --> AQ["5"]
    M --> AR["Muy Alta"]
    M --> AS["Alta"]
    M --> AT["Media"]
    M --> AU["Baja"]

    N --> AV["6"]
    N --> AW["Ahorro de Agua"]
    N --> AX["Lavado Rápido"]
    N --> AY["Lana"]
    N --> AZ["Napa"]

    O --> BA["6"]
    O --> BB["Driploza del tambor"]
    O --> BC["Descargar ciclo"]

    P --> BD["6"]
    P --> BE["Normal"]
    P --> BF["Normal"]

    Q --> BG["6"]
    Q --> BH["Edredones"]
    Q --> BI["Silencioso"]
    Q --> BJ["Limpieza de Tina"]

    R --> BK["6"]
    R --> BL["Tagnosca - Normal"]

    S --> BM["6"]
    S --> BN["7"]

    T --> BO["6"]
    T --> BP["Normal"]

    U --> BQ["6"]
    U --> BR["Ahorro de Agua"]

    V --> BS["6"]
    V --> BT["Lavado Rápido"]

    W --> BU["Napa"]

    X --> BV["Driploza del tambor"]

    Y --> BW["6"]
    Y --> BX["Discargar ciclo"]

    Z --> BY["6"]

    AB --> BZ["Normal"]

    AC --> CA["7"]

    AD --> CB["Normal"]

    AD --> CC["Ahorro de Agua"]

    AD --> CD["Lavado Rápido"]

    AD --> CE["Lana"]

    AD --> CF["Driploza del tambor"]

    DB --> DG["Normal"]

    DB --> DH["Ahorro de Agua"]

    DB --> DI["Lavado Rápido"]

    DB --> DJ["Lana"]

    DB --> DK["Driploza del tambor"]

    BE --> DL["Normal"]

    BE --> DV["Ahorro de Agua"]

    BE --> DW["Lavado Rápido"]

    BE --> DX["Lana"]

    BE --> DY["Driploza del tambor"]

    BZ --> DB

* Según el modelo de la máquina, la figura del panel de control puede ser diferente.

Programas de Lavado

Programas de Lavado	[HHWS]ENCENIDIDI/APAGADO	Agregue la ropa a lavar	Programa	Agregue el detergente.
NormalEn este modo se puede realizar un lavado normal. En el lavado algodón/normal, la máquina selecciona automáticamente las condiciones más propiadas para la ropa en una operación. Para el lavado algodón/normal, un sensor detecta la cantidad de ropa y fija las más apropiadas características de potencia de lavado, tiempo de lavado, número de enjuagues y tiempo de centrifugado.				Se indica la cantidad apropiada de detergente al lado del nivel de agua de Agua-Detergente se agrega de acuerdo a las instrucciones de uso del detergente.
Ahorro de AguaEl programa de consume menos agua y electricidad para lavar ropa normal.			Seleccione el programa Ahorro de Agua en el panel de control.	Se indica la cantidad apropiada de detergente al lado del nivel deagua de Agua-Detergente o se agrega de acuerdo a las instrucciones de uso del detergente.
Rápita limpieza del tamborUtilice este ciclo para lavar el interior y el exterior de la tina de lavado. Este programa es recomendado para antes de lavar ropa de bebe.			Seleccione el programa Rápida limpieza del tambor en el panel de control.
Lavado RápidoUse este modo cuando laveropa ligeramente manchada,por un corto tiempo. Se recomienda un peso porcarga de lavado inferior a 3 kg			Seleccione el programa Lavado Rápido en el Panel de Control.	Se indica la cantidad apropiada de detergente al lado del nivel de agua de Agua-Detergente se agrega de acuerdo a las instrucciones de uso del detergente.

Cierre la tapa. Finalización Precaución & Nota
Se introducirá agua. Posteriormente, se iniciará el lavado.	La tina girará más de una vez sin agua (mientras parpadea el LED de nivel de agua) para reconocer el nivel de agua.Luego se mostrará el nivel de agua y la canti-dad.	Cuando termina el programa de lavado, el zumbador suena por 10 s antes de que la energía eléctrica se apague automática-mente.	Controlar el nivel de agua cuando el agua permanece en el tambor o poniendo la ropa mojada antes de anunciar el lavado aumentará el nivel de aguaEn caso de ropa voluminosa y liviana,el nivel de agua puede ser bajo.Son posibles alteraciones de agua caliente/fría y de nivel de agua durante la operación.(Véase la página 10)
(7844)	(7438)	(4872)
(2591)	(7420)	(4913)	No poner ropa.
(2006)	(7840)	(2449)

Programas de Lavado

Programas de Lavado	ENCENDIDO/APAGADO	Agregue la ropa a lavar	Programa	Agregue el detergente.
LanaÉste es un método de lavado paragéneros fácilmente dañables, lalescomor ropa interior y lana.Antes delavar su ropa de lana, verifique laetiqueta de advertencia para lasinstrucciones de lavado (lave sóloropa lavable en agua)			Seleccione el programa Lana en el Panel de Control.	[ZG53]Cuando lave ropa de lana use un detergente suave recomendado para lavar lana.Use la cantidad apropiada de detergente marcada junto al nivel de agua de agua-detergente o la indicada en las instrucciones de uso del detergente. Use detergente neutral apropiado parael lavado.
Prelavado+NormalLavar la ropa con el ciclo de Normal que trata previamente las manchas en la ropa rápidamente sin tener que lavarla a mano. Por ejemplo:Necesario para quitar el mal olor de la ropa sin tener que lavarla de inmediato.			Seleccione el programa Prelavado+Normal en el Panel de Control.	[4]Se indica la cantidad apropiada de detergente al lado del nivel de aguade Agua-Detergente se agrega de acuerdo a lasinstrucciones de uso del detergente.
EdredonesUtilícelo para mantas o edredones con la marca (lavado a mano).			Seleccione el programa Edredones en el Panel de Control.	[2]Ponga el detergente tras disolverlo en agua templa-da.Si lo hace en agua fría, podrían quedar restos de detergente en la ropa de cama.
SilenciosoUse este programa para lavar en Silencioso, especialmente durante la noche.			Seleccione el ciclo Silencioso en el Panel de Control.	[4]Se indica la cantidad apropiada de deter-gente al lado del nivel deagua de Agua-Detergente o se agrega de acuerdo a las instrucciones de uso del detergente.
Descargar cicloEste programa se obtiene de la aplicación "LG smart laundry" en su teléfono inteligente.			Seleccione el programa Descargar ciclo en el Panel de Control.	[4]

Cierre la tapa. Finalización Precaución & Nota
			Para el secado de estas prendas, coloque la ropa sobre un suelo frío o cuélguela de una percha cubierta con una toalla.Para evitar daños en las prendas, la ropa puede quedar mojada porque la intensidad del centrifugado es baja y el tiempo corto.
			La ropa de cama de cachemira, las mantas acrílicas, las mantas de centrifugado mixto, las mantas de lana, los rellenos (poliéster 100) y las sabanas podrían dañarse por la flotación.Nunca lave alfombras o mantas eléctricas. Esto le causaría daños a su ropa y a la propia lavadora.Separá siempre la ropa de cama de la ropa general. Esto le podría dar como resultado un lavado irregular no deseado.El centrifugado puede tomar más tiempo de lo necesario, si es que no se distribuye uniformemente la ropa de cama en la tina.Sin importar el tamaño, le recomendamos lavar una por una la ropa de cama. Si dos diferentes tipos de tela son lavados al mismo tiempo, es posible que a la hora de centrifugarlos exista una operación anormal por el desbalance.Por favor utilice una red de lavado para remojar y sumerja la ropa de cama que sea fácil que llegue a poder “inflarse”. No permita que se este tipo de ropa se “infe” ya que puede causarle danos tanto a su ropa como a sulavadora.Como Colocar Las Sabanas En Su Lavadora - Dóblelas en forma de M o N y colóquelas de acuerdo a lafigura de abajo.
			El programa Silencio necesita más tiempo para el lavado que el programa Normal.Para reducir el ruido durante el centrifugadola velocidad del centrifugado es inferior a la del centrifugado normalPor esta razón, la ropa tiene más humedad de lo normal.

Lavado de Remojo

1	ENCENDIDO/APAGADO	Pulse el botón ENCENDIDO/APAGADO para encender la lavadora.
2	Programa	Introduzca la ropa y presione el botón Programa para seleccionar el programa de lavado.Prelavado+El programa Lana, Normal, Lavado Rápido, Rápida limpieza del tambor no supone lavado con remojo.
3		Presione el botón de lavado con Remojo.Se puede seleccionar "Lavado con remojo" presionando el botón e indicado por la luz en el indicador de remojo ( [IMAGE] )Selección de Remojo: 15 ▶ 30 ▶ 45 ▶ 1:00 ▶ 2:00 ▶ 3:00 ▶ off ▶ 15
4	Enjuague@ncsCentrifugado@luqunipartos@Sicayonain	Presione cada botón de Enjuague y Centrifugado para seleccionar el número de Enjuague y Centrifugado.
5		Añada la cantidad adecuada de detergente según el Nivel de Agua y cierre la puerta.
6	INICIO/PAUSA	Presione el botón INICIO/PAUSA.Se introducirá agua. Posteriormente, se iniciará el lavado.
		Cuando finalice el programa de lavado, el indicador acústico sonará durante 10 segundos y la lavadora se apagará automáticamente.

Enjuague Profundo

1	ENCENDIDO/APAGADO	Pulse el botón ENCENDIDO/APAGADO para encender la lavadora.
2	Programa	Introduzca la ropa y presione el botón Programa para seleccionar el programa de lavado.Prelavado+El Enjuague Profundo solo se puede seleccionar bajo Normal, Normal, Silencioso.
3	Enjuague@ecos@eaguque@paunifos	Presione el botón Aclarar para iniciar el Enjuague Profundo ( ).
4	LavadoEnjuague@ecos@eaguque@paunifosCentrifugadoEnjuague@ecos@eaguque@paunifos	Presione cada botón de Lavado y Centrifugado para seleccionar la duración.
5		Añada la cantidad adecuada de detergente según el Nivel de Agua ycierre la puerta.
6	INICIO/PAUSA	Presione el botón INICIO/PAUSA.
		Cuando finalice el programa de lavado, el indicador acústico sonará durante 10 segundos y la lavadora se apagará automáticamente.

NOTA

• Utilice el Enjuague Profundo para eliminar detergentes con más eficacia.
• El Enjuague Profundo podría funcionar si se ha cambiado el Nivel de Agua durante el funcionamiento.

Limpieza de Tina

Si se acumula suciedad en la lavadora, puede manchar la ropa o causar olores desagradables.

Esta suciedad puede producirse en cualquier lavadora cuando el suavizante entre en contacto con el detergente y, según el grado particular de suciedad o la calidad del agua utilizada, deberá utilizar este programa para limpiar el exterior y el interior de la tina.

1	ENCENDIDO/APAGADO	Pulse el botón ENCENDIDO/APAGADO para encender la lavadora.
2	Programa	Presione el botón Programa para seleccionar el programa Limpieza de Tina.
3	INICIO/PAUSA	Presione el botón INICIO/PAUSA.Se mostrará el tiempo en el display.
4		Añada blanqueador con cloro o un limpiador para tinas y cierre la puerta.(NOTA: No añada detergente de lavado o suavizante al cajón, cuando utilice la Opción de Limpieza de Tina.)
		Cuando finalice el programa de lavado, el indicador acústico sonará durante 10 segundos y la lavadora se apagará automáticamente.

Limpiador recomendado:

(1) Agente blanqueador en polvo:
Compre un producto y lea las instrucciones.

(2) Agente blanqueador en líquido:

Diluya 300 veces la capacidad de agua de la lavadora.

No introduzca ropa para este programa.

• Limpie la tina una vez al mes utilizando este programa.
  • Limpie la tina si tiene pelusas.
• Es conveniente utilizar el programa de Limpieza de Tina durante la noche o cuando esté fuera de casa

Esta función muestra un aviso de que debe realizarse la limpieza de la tina de lavado.

- Si al pulsar el botón encendido/apagado en la pantalla parpadea el aviso, esto significa que es momento de realizar la limpieza de la tina de lavado. Presiona el botón de Limpieza de la tina.

- Si desea continuar con la selección del ciclo de lavado y no realizar la limpieza de la tina en ese momento. Sólo oprima el botón del ciclo deseado.

- Si decide realizar la Limpieza de la tina de lavado, el aviso no aparecerá hasta la próxima vez en que deba realizarse la limpieza.

- La frecuencia en el que aparece el aviso de Limpieza de la tina de lavado puede variar según el número de usos de la lavadora, pero generalmente aparece después de unos 30 usos.

Secar Con Aire

1ENCENDIDO/APAGADO	Pulse el botón ENCENDIDO/APAGADO para encender la lavadora.
2	Presione Centrifugado durante 3 segundos para seleccionar el Secar Con Aire.No se pueden seleccionar otras funciones durante el Secar Con Aire.Tras la selección, se ajusta automáticamente a 60 minutos.Presione el botón Centrifugado de nuevo para seleccionar la duración (90 min ▶ 120 min ▶ 60 min)Para deseleccionar el Secar Con Aire presione el botón de encendido/apagado.
3INICIO/PAUSA	Presione el botón INICIO/PAUSA.
	Cuando finalice el programa de lavado, el indicador acústico sonará durante 10 segundos y la lavadora se apagará automáticamente.

Cuando seleccione el Secar Con Aire para más de 60 minutos

1) Puede reducir el tiempo de secado minimizando la humedad de la ropa.
2) Mantenga siempre una cantidad de ropa no superior a 2 kg y asegúrese de colocarla uniformemente.
3) Para lograr una eliminación eficaz de la humedad, seleccione 60 minutos para ropa de algodón y 120 minutos para ropa de fibra sintética.

Opción de Lavado

Cuando sólo necesite Lavado, Lavado/Enjuague o ciclos de Enjuague, éstos pueden ser determinados manualmente.

1 Presione el botón ENCENDIDO/APAGADO para apagar.

ENCENDIDO /APAGADO

2

Sólo Lavado	Sólo Enjuague	Sólo Centrifugado
Presione el botónLavadopara seleccionar el tiempo deseado.Lavado	Presione el botónEnjuaguepara seleccionar los tiempos deseados de enjuague.Enjuague	Presione el botónCentrifugadopara seleccionar los tiempos deseados decentrifugado.Centrifugadopelacar con alto
Sólo Lavado, Enjuague	Sólo Enjuague, Centrifugado	Sólo Desagotar
Presione el botónLavadopara seleccionar el tiempo deseado.Lavado	Presione el botónEnjuaguepara seleccionar los tiempos deseados de enjuague.
Presione el botónEnjuaguepara seleccionar el tiempo deseado de enjuague.Enjuague	Presione el botónCentrifugadopara seleccionar los tiempos deseados de centrifugado.Centrifugadopelacar con alto	Cuando desea sólo quitar agua, espere hasta que el agua en la tina de lavado se drene completamente.
Puede usar esta opción para evitar arrugas en la ropa

3 Presione el botón Nivel de Agua para controlar el nivel de agua conforme a la cantidad de ropa a lavarse. Si no elige nada, se determina automáticamente el nivel medio de agua.

Nivel de Agua

4 Agregue la ropa a lavarse en la tina de lavado.

5 Presione el botón INICIO/PAUSA.

INICIO/PAUSA

6 Agregue el detergente y cierre la tapa.

Nota

• Después de haber completado el lavado y cuando las únicas opciones seleccionadas son Lavado, Lavado/Enjuague o Enjuague, el agua no se drenará. Si desea hacerlo, presione ROTAR(y espere hasta que el agua en la tina se desagite completamente. Luego presione el botón INICIO/PAUSA.
• Si no especifica el nivel de agua, se seleccionará automáticamente Medio.
• Si se selecciona solamente Enjuague, el proceso comenzará por la provisión de agua.

Diferir Tiempo de Lavado (RESERVA)

1	ENCENDIDO/APAGADO	Pulse el botón ENCENDIDO/APAGADO para encender la lavadora.
2		Introduzca la ropa y el detergente y presione el botón Programa para seleccionar el programa de lavado.Ponga el detergente en una ranura reservada para el detergente en polvo sintético.Este programa no funcionará en Lana o Limpieza de Tina.
	Programa
3		Presione el botón Diferir Tiempo de Lavado (Reserva) para seleccionar el tiempo de reserva.Si presiona el botón de Diferir Tiempo de Lavado (Reserva), se iluminará la luz de reserva y mostrará 3:00.ej) Son las 1:00 y usted desea terminar el lavado para las 7:00Mantenga presionado el botón de Diferir Tiempo de Lavado (Reserva) para ajustar la hora de finalización deseada.(7:00-1:00=6 horas)La reserva se puede hacer hasta 3~18 horas en intervalos de una hora hasta 3~12 horas e intervalos de dos horas hasta 12~18 horas.No se pueden reservar menos de 3 horas.
4	INICIO/PAUSA	Cierre la tapa y presione el botón INICIO/PAUSA.La luz de reserva parpadeará y se mostrará el tiempo restante.
		El lavado se hará a la hora reservada.El tiempo de finalización puede ser ligeramente diferente debido a la presión del agua.

- Si la puerta no se abre durante la reserva.

Presione el botón "INICIO/PAUSA" para cambiar las horas d de la reserva.

A continuación, cierre la puerta y presione el botón INICIO/PAUSA.

- Para cancelar la reserva, presione el botón Diferir Tiempo de Lavado (RESERVA) repetidamente hasta que se canceled la reserva o presione el botón de encendido/apagado para apagar y vuelve a encender.

Otras funciones útiles

Función de bloqueo para niños

Si desea bloquear todos los botones para evitar que los ajustes sean cambiados por un niño, puede usar la opción de bloqueo para niños.

Cómo bloquear

1 Presione el botón ENCENDIDO/APAGADO.

ENCENDIDO /APAGADO

- Se enciende la energía eléctrica.

2 Presione el botón INICIO/PAUSA para empezar el lavado.

INICIO/PAUSA

- Después de que todas las condiciones del lavado han sido ajustadas de acuerdo al manual.

3 Presione el botón Enjuague.

• Una vez que se activa el seguro de niños, no se desactivará automáticamente aunque cuando termine todos los ciclos.
• Para iniciar los ciclos de nuevo, prende la lavadora y desactive el seguro oprimiendo los botón de enguague.

Cómo desbloquear

Si desea desbloquear durante el lavado, presione botón Enjuague nuevamente.

Nota

- "☐ L" (bloqueo para niños) y el tiempo sobrante se muestran alternativamente en la pantalla mientras están bloqueados.

Ver el tiempo restante

Para ver el tiempo restante para cada proceso, presione uno de los botones de Lavado, Enjuague y Centrifugado. El tiempo restante para cada proceso aparecerá durante 1 s aproximadamente.

ANTES DE USAR LA FUNCIÓN CON LA ETIQUETA TAG O

• La función tag on le permite utilizar comodamente la funcion "smart diagnosis" y el programa "descargar ciclo" con su teléfono inteligente.
• Para usar la función tag on:
• Descargar el aplicativo "LG SMART LAUNDRY & DW" en su teléfono inteligente.
• Encender la función NFC (Near Field Communication) en su teléfono inteligente.
• La funcion tag on solo puede ser usado por algunos teléfonos inteligentes equipados con la función nfc y que cuenten con el sistema operativo android.

■ ENCENDIDO DE LA FUNCIÓN NFC EN EL TELÉFONO INTELIGENTE

1. Ingresar al menu de configuraciones del teléfono inteligente y seleccionar la opción "compartir y conectar" dentro de redes inalambricas.

1. Encienda el "NFC" y "DirectAndroid Beam" y seleccione "NFC".

1. Verifique "Usar Lectura y Escritura/ recibir P2P".

NOTA

• Dependiendo del fabricante del teléfono inteligente y la versión del sistema operativo android, el proceso de activación de la función nfc puede diferir.
• Consulte el manual de instrucciones de su teléfono inteligente para mas detalles.

ANTES DE USAR LA FUNCIÓN CON LA ETIQUETA TAG O

■ Guía de la etiqueta Tag On

▶ Posición de la etiqueta Tag On

- Tag On: Busque el icono "Tag On" al lado de la pantalla LCD del panel de control. Aqui es donde puede posicionar su teléfono inteligente al utilizar la función "Tag On" con el "Smart Diagnosis" y "descargar ciclo" del aplicativo "LG Smart Laundry & DW".

Illustration showing a hand using a plastic bag to clean a machine, with a close-up of the device being cut (no text or symbols present)

- Cuando se utiliza la función Tag On, posicione la antena NFC ubicada en la parte posterior del teléfono inteligente sobre el icono Tag On de la lavadora. Si usted no sabe la posición de la antena NFC de su teléfono inteligente, pase ligeramente en forma circular su teléfono inteligente hasta que la aplicación ver ifique la conexión.

• Debido a las características de la función NFC, si la distancia de transmisión es lejana, o si hay alguna eti queta de metal o la carcasa del teléfono inteligente es demasiado gruesa, la transmisión no se será buena. en algunos casos el NFC equipado con el teléfono no podrá realizar correctamente la transmisión.
• Presione [ ? ] en el aplicatico "LG Smart Laundry & DW" para obtener una guía detallada sobre como usar la función Tag On.

Instalación y Nivelación

Asegúrese de sacar todos los accesorios de traslado, antes de operar la máquina.

1 Ponga la máquina en una superficie plana y firme con el apropiado espacio.

Le sugerimos un espacio mínimo de 2 cm al lado derecho y al lado izquierdo de la máquina para una fácil instalación.

En cuanto a la parte posterior, se sugiere un espacio mínimo de 10 cm

Si su producto cuenta con aberturas de ventilación en la base, éstas no deben de obstruirse por ningún medio (una alfombra por ejemplo)

Advertencia

Si la lavadora esta instalada sobre una superficie dispareja, debil o inclinada, se podría producir una vibración excesiva, una falla en la funcion de Centrifugado, o puede aparecer error "UE" en el visor. Esta debe colocarse sobre un piso firme y nivelado para evitar una falla en el centrifugado.

2 Revise si la máquina está nivelada

Abra la tapa y mire de arriba para ver si es lo mismo que se muestra.

Vista superior de la máquina

Two identical line drawings of a washing machine with circular components, no text or symbols present.

3 Levante la parte frontal de la lavadora y gire la pata ajustable hasta que la lavadora quede pareja. Si la pasta ajustable es muy corta, use las placas de ajuste denivel como se nuestra.

※ Instalación de la cubierta anti-roedores (opcional) La cubierta anti roedores debe ser fijada firmemente a la parte frontal de la lavadora.

Precaución

Si el aparato es suministrado desde una extensión eléctrica o de un generador, el cable de extensión o el enchufe portáil deben ubicarse de manera que no estén afectos a salpicaduras o que les ingrese humedad.

Conexión de la manguera de suministro de agua

Antes de conectar la manguera de suministro de agua a la llave, revise el tipo de manguera y escoja la instrucción correcta. Las mangueras de suministro de agua pueden variar de acuerdo al país.

Conexión de la manguera de suministro de agua a la llave

Tipo normal

(Llave normal sin hilo y manguera de entrada atornillada).

1 Afloje el tornillo

Suelte el tornillo del conector de tal forma que la llave se pueda poner en el medio.

Empaquetadura de goma

2 Fije el conector a la llave

Presione el conector superior hasta que la empaquetadura de goma esté en fuerte contacto con la llave. Luego apriete los 4 tornillos.

Line drawing of a faucet with a valve and handle, showing mechanical assembly (no text or symbols)

3 Conecte la manguera de suministro de agua al conector

Presione la manguera de suministro de agua verticalmente hacia arriba de manera que el sello de goma pueda adherirse completamente a la llave.

4 Fije el conector con el conector de la manguera de suministro de agua

Conecte la manguera de suministro de agua al conector y luego apriete su conector atornillándolo hacia la derecha.

Illustration of a faucet with a handle and base, no text or symbols present

5 Verifique la conexión de la manguera de suministro y del conector

Después de conectar la manguera, abra la llave para revisar si hay alguna fuga de agua. En caso de fuga de agua, cierre la llave y comience nuevamente desde el primer paso.

Illustration of a faucet with handle and valve (no text or symbols)

Atención

La lavadora debe ser conectada a las llaves del agua usando el paquete de mangueras nuevo, y los antiguos no deben re-utilizarse.

Conexión de la manguera de suministro de agua

Otros tipos no normales (Llave normal sin hilo y manguera de entrada tipo de presión.)

1 Separe el conector del medio de la manguera de suministro de agua Conec

Separe el conector del medio de la manguera de suministro de agua presionando el vástago de presión y la manilla de presión que está conectada a la manguera de suministro de agua mientras los presiona.

Conector del medio

Etiqueta adhesiva

Manilla de presión Tornillo

Vástago de presión

Manguera de suministro de agua

2 Afloje las tuercas para conectar el conector a la llave

Suelte el tornillo del conector de tal manera que la llave pueda ponerse en el medio

Empaquetadura de goma

Tornillo

Etiqueta adhesiva

Nota

En caso de que la llave sea grande Si el diámetro de la llave es muy grande o si es cuadrado, abra los 4 tornillos, saque la placa guía y siga el primer paso.

3 Fije los conectores a la llave

Presione el conector superior hasta que la empaquetadura de goma esté en estrecho contacto con la llave. Luego apriete los 4 tornillos.

4 Fije el conector superior y el conector del medio

Saque la etiqueta adhesiva entre los conectores superior y del medio. Apriete los conectores tomando el superior y girando el conector del medio hacia la derecha.

5 Conecte el conector del medio y la manguera de suministro de agua

Presione hacia abajo el vástago de presión de la manguera de suministro de agua que estaba separada del conector del medio (refiérase al primer paso) y júntela con el conector del medio.

Vástago de presión

Manguera de suministro de agua

6 Revise pérdidas de agua

Después de conectar la manguera, abra la llave para verificar si hay fugas de agua. En caso de una pérdida de agua, cierre la llave y comience de nuevo desde el primer paso. Si se salta el primer paso, puede causar una pérdida de agua.

Illustration of a faucet with a cross symbol indicating water release (no text or symbols present)

Conexión de la manguera de suministro de agua

Tipo atornillada

1 Ajuste la manguera de suministro de agua a la llave.

Presione la manguera de suministro de agua hacia arriba de tal forma que la empaquetadura de goma dentro de la manguera pueda adherirse completamente a la llave.

2 Conecte la manguera de suministro de agua a la llave.

Conecte la manguera de suministro de agua a la llave y apriétela atornillándola hacia la derecha.

3 Revise si hay fugas de agua.

Después de conectar la manguera, abra la llave para verificar que no haya pérdidas de agua.

Conecte la manguera de suministro de agua a la máquina

Conecte la manguera de suministro de agua a la válvula de entrada de la lavadora y apriétela girando su conector. Verifique para ver si hay un sello de goma del conector.

Verifique para ver si hay un sello de goma dentro del conector.

El aparato se debe conectar a la entrada principal de agua utilizando un juego nuevo de mangueras; además de considerar que no se debe reutilizar las mangueras viejas o las que se encuentran en malas condiciones.

Conexión de la manguera de drenaje

Antes de conectar la manguera de drenaje, revise modelo de manguera de drenaje y escoja la instrucción correcta de las siguientes.

Modelo con bomba

1 Introducir el soporte de plástico en el orificio en la parte de atrás hacia la dirección vertical. Ajuste el soporte presionando ambos lados hacia dentro.

2 Empuje la parte final de la manguera de drenaje en la salida de la bomba de drenaje y apriete con la abrazadera de encajar.

Two-step diagram showing a hand adjusting a coiled spring with a circular head (no text or symbols)

3 Para evitar que la manguera se salga y se caiga, inserte el extremo abierto de la manguera de desagúe en el tubo vertical o en la tina de lavado. Monte el soporte curvo a la manguera y fijela a la tubería vertical o a la tina de lavado.

Three-step illustration showing hands holding different types of hoses (no text or symbols present)

Precaución

• La mangura debe estar colocado 0,9-1,2 m de alto sobre el piso.
• Para evitar el sifón, el tubo de desagüe no debe extenderse más de 50 mm del extremo de la guía de la manguera.
• La manguera de desagüe colgando hacia abajo podría causar un mal drenaje.

Modelo sin bomba

1 Conecte el codo de la manguera Presione el codo de la manguera hacia el cuerpo de la lavadora.

Line drawing of hands holding a rope or hose (no text or symbols)

2 Ponga la manguera de drenaje Para cambiar la dirección de la manguera, saque el codo y cambie la dirección. Repite el segundo paso.

Diagram of a flexible hose with coiled tubing and insulation material (no text or symbols)

Método de puesta a tierra

Debe conectarse un cable a tierra.

Si el cable a tierra no está conectado, hay un peligro de golpe eléctrico causado por la fuga de corriente de la lavadora.

Método de puesta a tierra con tierra en el terminal

Si se usa un enchufe con terminal a tierra, no se requiere una puesta a tierra.

La forma del cable eléctrico y del terminal de tierra pueden variar según el país.

Precaución

Precauciones de los Cordones de Enchufes

En la mayoría de los electrodomésticos se recomienda que sean puestos en un circuito que sea dedicado sólo para ellos; esto significa, un solo circuito de salida el cual sólo le da energía a eseelectrodoméstico y no tiene salidas adicionales o sucursal de circuitos (otras sucursales de circuitos). Chequear la página de las especificaciones en este manual de usuario para estar seguro.

No se debe sobre cargar la pared de las salidas de energía. Sobrecargar la pared de salida de energía es peligroso, también lo es tener la pared de salida de energía suelta o dañada, cordones de extensión, cordones deshilachados, o el aislamiento de cordones dañados o rajados. Cualquiera de estas condiciones pueden resultar en un corto circuito o un incendio.

Periódicamente examine los cordones de sus electrodomésticos, y si parece que están dañados o deteriorados, desconéctelos, deje de usar el electrodoméstico, y reemplace el cordón con otro cordón de la mismas características de un servidor autorizado.

Proteger el enchufe y cordones de maltratos físicos o mecánicos, tales como ser doblados, retorcidos, peñiscados, dañados con la puerta al cerrarla, o caminar por encima de los mismos. Prestarle una atención particular a los enchufes, en las paredes de salida de energía, y el punto de donde el cordón sale del electrodoméstico.

Otro método de puesta a tierra

Barra de cobre a tierra (copper wire)

Conecte el cable a tierra a la barra de cobre a tierra. Plántela y entiérrela más de 75 cm

Cable a tierra

Conecte el cable a tierra al enchufe exclusivamente para puesta a tierra.

Interruptor de corto circuito

En el caso de instalación en un área donde no se pueda hacer puesta a tierra, compre un interruptor de corto circuito de la medida adecuada y conéctelo al enchufe.

Precaución

• No ponga a tierra a través de las cañerías de gas, hay riesgo de explosión.
• No conecte a tierra a través de los alambres del teléfono ni de un pararrayos;es peligroso en caso de rayos.
• No sirve poner a tierra a través de cañerías plásticas de agua.
• Los cables a tierra deben ser conectados cuando se use una extensión eléctrica.

Limpieza y Mantenimiento

Lavado con agua fría

- Si usted usa siempre agua fría, le recomendamos usar agua tibia o caliente a intervalos regulares. Ejm. Cada 5 lavados a lo menos 1 deberá ser con agua tibia

Cuando usted finalizo el lavado

• Cerrar las llaves para prevenir posibles inundaciones si se abre la manguera inesperadamente.
• Siempre desenchúfela desde el toma corriente cuando no la use.

Cuando el suministro de agua al tambor no es limpio o el filtro se obstruye con partículas (arena, piedrecillas...), limpie el filtro de la válvula de entrada ocasionalmente. La forma del cable elétrico y de la llave de agua puede variar de acuerdo al país

Paralimpiar el filtro en la válvula de entrada

1

Cierre la llave antes de apagar la energía eléctrica. Seleccione caliente/fría y luego presione el botón [INICIO/PAUSA] para sacar el agua completament.

2

Apague la energía eléctrica antes de desenchufar el cable eléctrico.

3

Después de desconectar la manguera de suministro de agua saque el filtro. Luego sua una escobilla para limpiar el filtro.

4

Vuelva a poner el filtro después de limpiarlo.

Limpie la bomba casing (cuando el drenado sea malo)

1

Coj que una toalla en el piso bajo el casco de la bomba de agua, ya que podría escurrir exceso de agua.

Gire la tapa de la bomba en el del reloj, y tire hacia afuera.

Saque cualquier objeto extrano o pelusas que haya dentro de la bomba y sobre el filtro.

Vuelva a colocar la tapa. Inserte el filtro a lo largo de las canaletas guia dentro de la cubierta de la bomba. El filtro debe mirar hacia las canaletas guia dentro de la cubierta de la bomba. Luego gire fuertemente la tapa de la bomba en el sentido de las manecillas del reloj.

Filtro

Diagram of a laboratory apparatus with a funnel and beaker, showing a magnified view of a container (no text or labels)

Canaletas guia

- Cuando el filtro para pelusas se encuentre gastado, etc., póngase en contacto con un Centro de Servicio Técnico Autorizado de LG para obtener uno nuevo.

Limpieza y Mantenimiento

Cuando hay un riesgo de conhelación

• Cierre el grifo y quite la Manguera del Suministro del Agua
• Elimine el agua que se queda dentro del camino de suministro del agua.
• Baje la manguera de desagüe y quite todo el agua dentro de cazoleta y la manguera de desagüe haciendo el centrifugado.

En el caso de conhelamiento

• Quite la manguera de suministro del agua y la sumerja dentro del agua caliente de la temperatura de unos 40 °C
• Eche unos 2 litros del agua caliente de la temperatura de unos 40 °C dentro de cazoleta y la mantenga en ese estado durante 10 min
• Conecte la manguera de suministro de agua al grifo y asegúrese si funciona bien el suministro y desagüe del agua.

Limpieza del Tambor

Mantenga abierta la tapa del tambor después de lavado para permitir la evaporación de la humedad. Si usted quiere limpiar el tambor, use un tejido suave y limpio mojado por el detergente líquido y lo enjuague. (No se use los productos de limpieza duros o arenáceos.)

Manguera de Entrada del Agua

Las mangueras de la lavadora conectadas al grifo deben ser reemplaadas cada 5 años.

Exterior

Limpie inmediatamente las manchas. Limpie con un tejido mojado. No intente a golpear la superficie de lavadora con los objetos puntiagudos.

Vacaciones de Largo Período

Asegúrese si el suministro del agua está cortado del grifo. Desagüe todo el agua desde las mangueras cuando el clima pueda ser congelado.

Limpieza del Interior de su Lavadora

Si usted usa el suavizante de tejido o hace regularmente un lavado con el agua fría, es muy importante limpiar periódicamente el interior de su lavadora.

• Llene su lavadora con el agua caliente.
• Añada las dos copas de detergente en polvo que contiene fosfato.
  • Haga operar durante unos minutos.
• Pare el funcionamiento de lavadora, abra la tapa y manténgala mojada durante toda la noche.
• Después de la mojada, desagüe el agua de lavadora y funcione todo el ciclo del aparato.

O bien, use el Programa Limpieza de Tina periódicamente.

No le recomendamos que usted limpie el tambor con el tejido durante este proceso.

Productos que posiblemente dañen su maquina lavadora

• Blanqueadores concentrados y zanitizador de pañales causaran daño en la pintura y componentes de su lavadora
• Solventes de hidrocarburo : ejm. Petróleo, diluyentes, etc. pueden disolver el plástico y arruinar la pintura. (Tenga cuidado de no lavar prendas con estos solventes ellos son inflamables NO los ponga en la lavadora ni secadora.)
• Algunos pre-tratamientos en sprays o líquidos pueden dañar el panel de control de su lavadora.
• El uso de tinturas en su lavadora puede causar manchas en los componentes del plástico. La tintura no dañara su máquina pero nosotros le sugerimos limpiar prolijamente su lavadora. No recomendamos el uso de tinturas de limpieza en su lavadora.
• No use la tapa de su lavadora como mesa de trabajo.

Puerta de cierre suave

• Con la utilización de cristal templado, se puede ver el interior durante el lavado con la seguridad garantizada.
• Para evitar un cierre repentino de la puerta, se utiliza una bisagra inteligente para que la puerta se cierre con suavidad.
• La puerta es pesada. Tengo cuidado de que no quede atrapada una mano u otros materiales. Podría causarle lesiones o dañar el producto.

NOTA

• Para la seguridad del cliente, la puerta se bloquea automáticamente durante el funcionamiento con la señal "bloqueo de puerta" iluminada.
  Si necesita introducir más ropa, presione funcionamiento/pausa para desbloquear.
• Presione el botón INICIO/PAUSA de nuevo para reanudar el funcionamiento.

Problemas Comunes de Lavadora

La mayor parte de los problemas de lavado trae los resultados tales como la eliminación no suficiente de suciedad, manchas, residuos de pelusas y espumas y el daño a la lavandería. Para un resultado satisfactorio del lavado, siga las instrucciones siguientes :

PROBLEMAS DEL LAVADO

Problemas	Causas Posibles	Solución y Medidas Preventivas
Eliminación insuficiente de suciedad	Detergente no-suficienteTemperatura del agua demasiado bajaDemasiado lavanderíaCiclo incorrectoClasificación incorrectaNo pre-tratar las manchas	Use la cantidad correcta de detergente de acuerdo con la cantidad de lavandería, intensidad de suciedad y la dureza de agua.Use el agua calurosa o caliente para la suciedad normal. La temperatura diferente de agua será requerida de acuerdo con el tipo de suciedad.Reduzca la cantidad de lavandería.Lave la ropa muy sucia con los siguientes ciclos: PREWASH+NORMAL ó DUVET ó SOAK & DUVETSepare los artículos muy sucios desde los poco sucios.Pre-trate las manchas y suciedad pesada de acuerdo con las instrucciones mostradas en la página 9.
Manchas Azules	El suavizante de tejido no diluido distribuye directamente al tejido	Frote las manchas con el jabón. Lave.No llene excesivamente el distribuidor del suavizante de tejido y no vierta directamente el suavizante de tejido líquido al tejido.Véase la página 12 para más instrucciones.
Marcas Negras o Grises sobre la lavandería	Una construcción de cera causada por la interacción del suavizante de tejido y el detergente puede ser quedada y marcada a la lavanderíaDetergente no-suficiente	Guarde las recomendaciones contra Scrud (construcción de cera). (Vease la página 12)Use la cantidad correcta de detergente para la cantidad correspondiente de lavandería, intensidad de suciedad y la dureza del agua.
Manchas Amarillas o de Marrón	El hierro o el manganeso dentro del agua suministrada, pipas del agua o calentador del agua	Para recuperar el color de los artículos blancos, use el eliminador de manchas seguro para el tejido.Instale el suavizanante de tejido no precipitado o el filtro de hierro dentro de su sistema de suministro del agua para resolver el problema.Antes de lavar, suministre el agua por unos minutos para limpiar las líneas.
Pelusas	Clasificación incorrectaTisú quedado en el bolsilloDemasiado lavandería	Lave los productores de pelusas como toallas, flanela de algodón separadamente de los coleccionistas de pelusas como tejidos sintéticos y saque el tisú desde los bolsillos antes de empezar el lavado. Véase la página 9 para la clasificación de la lavandería antes de empezar el lavado.No ponga demasiado lavandería.
Residuo o detergente	Demasiado lavanderíaDetergente no-disueltoUso del detergente excesivo	No ponga demasiado lavandería.Algunos detergentes se necesitan ser pre-disueltos, por lo tanto, chequee las instrucciones de detergente. Intente a pre-disolver el detergente.Alce la temperatura de agua usando el agua caliente segura para el tejido.Use la cantidad apropiada de detergente.
Agujeros, ras-gones	Uso incorrecto del blanqueador de cloroCremallera, corchete y hebilla no cerradas perfectamenteCostillas, rasgones e hilos rotosDemasiado lavanderíaDegradación de tejidos	Nunca vierta el blanqueador de cloro directamente al tejido. Véase la página 12 para añadir el blanqueador líquido.Cierre la cremallera, la corchete y la hebilla.Saque los objetos de bolsillos. Véase la página 9 para tener cuidado antes de poner la lavandería.No ponga demasiado lavandería.

Detección de fallas

PROBLEMA DE OPERACIÓN

Síntoma Mensaje de error		Posibles causas y soluciones
Falla en el suministro de agua		Está cerrada la llave de agua?Está cortado el suministro de agua?Están la llave o la manguera de suministro de agua congeladas?Es muy baja la presión de agua o está obstruido el filtro de la válvula de entrada con impurezas?Está seleccionado Caliente/Fría en Caliente cuando la manguera está conectada a Fría?Está la manguera Caliente conectada a Fría?
Falla en el drenaje		Está la manguera de drenaje ubicada correctamente?Está la manguera de drenaje doblada o puesta muy alta?Está la parte interior de la manguera o la bomba de drenaje (sólo el modelo con bomba) obstrida con impurezas?Revise si la energía eléctrica se ha cortado.
Falla en el centrifugado		Está equilibrada la carga de lavado?Está la lavadora puesta en una superficie plana?
Puerta (tapa) abierta		Cierre la puerta (tapa).
Puerta (tapa) Cerrar		Está cerrada la tapa?Asegúrese de que la tapa esté bien cerrada y pulse el botón INICIO/PAUSA La lavadora no funcionará a menos que la tapa está cerrada.Asegúrese de que nada quede atrapado debajo de la tapa, incluyendo el material de envío o la ropa.
Los objetos extraños		Hay objetos extraños, como monedas, alfileres, etc, atrapados entre la placa de lavado y el cesto interior?Apague la lavadora y luego presione el botón de encendido.Pulse el botón de velocidad de centrifugado sin haber seleccionado un ciclo de drenar y girar la carga.Al cabo del exprimido, retirar la ropa y luego encontrar y eliminar los objetos atrapados en la placa de lavado.
Alarma de limpieza de la tina de lavado		Vacíe la tina de lavado y coloqué blanqueador en el dosificador de detergente y seleccione el ciclo Limpieza de la tina de lavado.Si desea omitir la LIMPIEZA DE LA TINA DE LAVADO, pulse los botones de opciones para seleccionar el ciclo deseado. En este caso, verá el mensaje de nuevo después de realizar algunos ciclos de lavado, y desaparecerá hasta que sea de nuevo necesario realiza dicha limpieza.
		Por favor llame LG Electronics Service Center más cercano ayuda

SmartDiagnosis™ (Diagnosis inteligente)

1 Cierre la puerta de la lavadora, y pulse el botón de encendido.

ENCENDIDO /APAGADO

- Si manipuló otro botón o marcó antes de pulsar el botón Lavado Frío, Apague y vuelva a empezar desde el principio.

2 Ponga el teléfono cerca del visualizador SmartDiagnosis™.

- Asegúrese de que el micrófono haga frente al visualizador SmartDiagnosis™.

3 Pulse el botón Lavado Frío un largo rato para activar el diagnostico inteligente.

- Ponga el teléfono cerca del visualizador SmartDiagnosis™ y pulse el botón Lavado Frío un largo rato hasta oír "tac tac tac".

4 Sostenga el teléfono mientras se transmiten los datos.

Illustration of a smiling refrigerator connected to a mobile phone (no text or symbols)

- Mantenga el teléfono cerca des visualizador SmartDiagnosis™ mientras que los datos para el diagnostico inteligente se transmiten. El tiempo restante para la transmisión de datos pe visualizará en pantalla. - El sonido de la transmisión puede parecer irritante. Para un diagnostico apropiado, no descuelgue el teléfono. Puede pulsar el botón de encendido para parar la función diagnostico y el sonido.

5 Al acabar la transmisión de datos, escuche el resultado del diagnostico del consultor.

- Al acabar la transmisión de datos, el dispositivo se apaga automáticamente y "End" se visualiza tras unos segundos.

Nota

SmartDiagnosis (Diagnóstico Inteligente) es una función de resolución de problemas diseñada para asistir, no reemplazar, al método tradicional de resolución de problemas a través de llamadas de servicio técnico. La efectividad de esta función depende de diversos factores, entre los cuales se incluyen, la recepción del teléfono celular utilizado para la transmisión, cualquier ruido externo que pueda presentarse durante la transmisión, y la acústica de la habitación donde está ubicada la lavadora. Por lo tanto, LG no garantiza que SmartDiagnosis resuelva con precisión cualquier cuestión dada.

Términos de la Garantía

Condiciones de Garantía para Lavadoras

LG Electronics Perú SA, ("LG") garantiza el producto en caso de defectos de partes o mano de obra durante el periodo de garantía, bajo uso normal.

Esta garantía es intransferible y válida solo en Perú para productos comercializados por LG a través de sus distribuidores autorizados en Perú.

Lea cuidadosamente las instrucciones antes de usar el producto, tome todas las precauciones y evite accidentes.

A solicitud de LG, el usuario deberá proveer un documento legal que demuestre la fecha de compra.

LG, a su discreción, reparará o sustituirá el producto por uno de similares condiciones y características.

La garantía no cubre accesorios (controles remotos, mangueras, cables, etc.)

La garantía queda inválida si el producto: (1)ha sido alterado, manipulado, abierto o intentado abrir por cualquier persona no autorizada, (2) su serie esté alterada o faltante (3) sea usado con fines comerciales (4) haya sido adquirido por remate

Periodo de garantía

• Lavadora: 12 meses, desde la fecha original de compra, sin exceder 18 meses desde la fecha de fabricación

- Atención en domicilio: 12 meses, desde la fecha de compra, dentro de las zonas de cobertura.

- Productos de exhibición: 3 meses, desde la fecha de compra; no cubre partes cosméticas, ni partes funcionales con desgaste por uso (motores, botones, pantalla, etc.)

Disponibilidad de partes:

Funcionales: 18 meses desde la fecha de fabricación

Cosméticas: 12 meses desde la fecha de fabricación

LG no garantiza la disponibilidad inmediata de partes

Nota: En caso la fecha de compra no pueda ser verificada, el periodo de garantía inicia a los 60 días desde la fecha de fabricación

Casos no cubiertos por la garantía

1. Instalación, desinstalación, instrucción, mantenimiento, revisión periódica
2. Verificación, modificación o reparación de instalaciones del domicilio
3. Daño, mal funcionamiento o falla resultado de:

(a) accidente, abuso, negligencia, instalación o uso inadecuados, solo o con otros equipos, accesorios consumibles;
(b) someter el producto a ambiente corrosivo, intemperie, u otras condiciones extremas;
(c) causa externa ajena al producto, incluyendo, pero no limitado, a pestes, sustancias, hechos fortuitos o acción de terceros.
(d) interrupción o inadecuado suministro de electricidad, agua, aire, etc.
(e) manipulación o transporte inadecuado, que causen golpes, abolladuras, rayones y otros daños que no sean de origen
(f) desgaste por uso normal y ordinario
(g) no seguir las instrucciones y recomendaciones contenidas en el manual de usuario

1. Daños o partes faltantes de productos de exhibición, remate, sin empaque original o deteriorado

2. Cualquier caso reportado fuera del periodo de garantía

LG otorga al comprador esta garantía y excluye cualquier término que no aparezca expresamente contenido.

El cambio de equipo no implica el cambio de accesorios y viceversa.

LG no asume responsabilidad directa o indirecta por el uso, interrupción de uso, pérdida de beneficios, costos de instalación, desinstalación, o reemplazo del producto.

La responsabilidad de LG no excederá el precio de venta original del producto.

Cómo obtener servicio

Contacte a LG al 0-800-1-2424, solicite una visita a domicilio (la visita puede tener recargo) o lleve el producto al centro de servicio LG más cercano.

Presente un documento de compra válido al personal de LG para validar la garantía, cuando sea requerido.

LG ELECTRONICS PERU SA

AV REPUBLICA DE COLOMBIA 791 PISO 12

SAN ISIDRO LIMA PERU

Modelo	TS1802DPS
Capacidad de Lavado	18.0 kg
Voltaje y frecuencia	220 V ~ 60 Hz
Potencia nominal	700 W
Peso del producto	50 kg
Dimensiones	632(Anchura) x 670(Profundidad) x 1020(Altura) mm

※ El diseño y especificaciones pueden ser variadas sin aviso para mejorar la calidad del producto.

Memo

Memo

Memo

Memo

Memo

LG

Life's Good
