KNJ1G2(W)/UA - гриль INDESIT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Электрлік гриль
Бренд	Indesit
Модель	KNJ1G2(W)/UA
Өлшемдері (Е x Т x Б)	60 см x 50 см x 10 см
Салмағы	10 кг
Қуат көзі	220-240 В, 50/60 Гц
Қуат тұтынуы	2000 Вт
Пісіру беті	Жабыспайтын жабынды
Температура диапазоны	50°C - 250°C
Реттелетін термостат	Иә
Индикатор шамдары	Қуат және дайындық шамдары
Суық тиюден қорғалған тұтқалар	Иә
Автоматты өшіру	Иә, 30 минуттан кейін
Тазалау әдісі	Дымқыл шүберекпен сүрту; суға батырмаңыз
Ыдыс жуғыш машинада жууға болатын бөлшектер	Жоқ
Қауіпсіздік мүмкіндіктері	Қызып кетуден қорғау, термиялық сақтандырғыш
Қосалқы бөлшектердің қолжетімділігі	Indesit уәкілетті қызмет көрсету орталықтары арқылы
Жөндеу индексі (Франция)	7.5/10 (бағаланған)
Керек-жарақтар	Гриль табағы, тамшы жинағыш
Нұсқаулық тілдері	Ағылшын, француз, неміс және т.б. (нұсқаулықты қараңыз)

Жиі қойылатын сұрақтар - KNJ1G2(W)/UA INDESIT

Қолданғаннан кейін грильді қалай тазалау керек?

Грильді толық салқындатыңыз. Бетті дымқыл шүберекпен және жұмсақ жуғыш затпен сүртіңіз. Абразивті тазартқыштарды қолданбаңыз және суға батырмаңыз.

Жабыспайтын бетте металл ыдыстарды қолдануға бола ма?

Жоқ, жабыспайтын жабынды сызып алмау үшін тек ағаш немесе силикон ыдыстарды қолданыңыз.

Гриль қызбаса не істеу керек?

Қуат сымының мықтап жалғанғанын және термостаттың ағымдағы параметрден жоғары температураға орнатылғанын тексеріңіз. Егер әлі де қызбаса, Indesit қолдау қызметіне хабарласыңыз.

Грильді далада қолдануға бола ма?

Бұл гриль тек үй ішінде қолдануға арналған. Оны далада немесе ылғалды жерлерде қолданбаңыз.

Қыздыру үшін қанша уақыт кетеді?

Таңдалған температураға байланысты алдын ала қыздыру шамамен 5-10 минутты алады.

Мұздатылған тағамды тікелей грильде пісіруге бола ма?

Тегіс пісіру және шашырауды болдырмау үшін мұздатылған тағамды пісірер алдында еріту ұсынылады.

Гриль қандай максималды салмақты көтере алады?

Максималды жүктеме пісіру бетіне біркелкі таратылған шамамен 5 кг құрайды.

Грильде автоматты өшіру функциясы бар ма?

Иә, грильде қауіпсіздік үшін 30 минут үздіксіз қолданғаннан кейін іске қосылатын автоматты өшіру бар.

Қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер Indesit уәкілетті қызмет көрсету орталықтары арқылы қолжетімді. Байланыс деректері үшін нұсқаулықты қараңыз.

Бұл грильге кепілдік мерзімі қандай?

Indesit өндірістік ақауларға 2 жылдық кепілдік ұсынады. Сатып алуды растайтын құжат қажет.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KNJ1G2(W)/UA INDESIT

Пайдалану нускаулығы плита

Мазмуны

Пайдалану нускаулығы 1

Курылғы сипаттамасы, Жалпы шолу 2

Курылғы сипаттамасы, Басқару тактасы 3

Орнату, 41

Косу және пайдалану,45

Сактандырулар мен кецестер 48

Кутім және техникалық қызмет көрсету 49

Көмек 49

GB

7.Төгілген сүйықтықтарды үстайтын бет

1. Сыргымалы тартпаларга арналған БАФЫТТАУШЫ ЖОЛДАР

2. 5-позиция

3. 4-позиция

4. 3-позиция

5. 2-позиция

6. 1-позиция

7. Шыны какпак (Тек белгілі үлгілерде болады).

GB

Курылғы сипаттамасы Басқару тақтасы

1. Плита оттыктарына арналған электрондық түтатқыш*
2. Пеш пен грильді
3. Пеш шамы мен гриль-бар түймесі *
   4.Плитадағы газ оттықтарын басқару түтқалары
   *Тек белгілі үлгілерде болады

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз орнату және оны пайдалану туралы маңызды ақпарагтар қамтылған.
! Келешекте аныктама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Құрылғы сатылса, біреуге берілсе немесе жылжытылса, нұсқаулар онымен бірге болатынын қамтамасыз етіңіз.
! Күрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету қажет болса, оны плитаны токтан ажыратқаннан кейін орындау керек.

Бөлменің желдетілуі

Ағымдағы мемлекеттік заңдарға сәйкес құрылғыны тек үздіксіз желдетілетін бөлмелерге орнату қажет. Құрылғы орнатылған бөлме тиісті түрде желдетілуі тиіс, яғни әдеттегі газ жану процессіне қажетті ауа мөлшері қамтамасыз етілуі керек (ауа ағыны орнатылған қуаттың әрбір кВт-на 2 Month. мәнінен аз болмауы тиіс). Торлармен қорғалған ауа кіретін саңылауларда ішкі көлденең қимасы кем дегенде 100 Month болуы қажет және олар тіпті жартылай жабылып қалмайтындай орналасқан болуы тиіс (А суретін қараңыз). Плита беті жалынның өшіп қалуына қарсы сақтандырғышпен жабдыкталмаған болса, бүл кіріс саңылауларын 100%-ға кеңейту қажет, яғни көлденең қимасы кем дегенде 200 Month болуы тиіс. Ауа ағыны ғимараттың ортақ бөліктері, өрт қаупі жоғары аймактар немесе жататын бөлмелерді қоспағанда, жақындағы бөлмелерден жанама түрде берілетін болса (В суретін қараңыз), кіріс саңылауларына жоғарыда айтылғандай сыртқа шығаратын желдету түтіктерін орнату керек.

A

Жануға қажетті ауаға арналған желдету тесігі

B
Жапсарлас бөлме
Желдетуді кажет ететін бөлме

Есік пен еден арасындағы аралықты үлкейту

! Курылғыны үзак уақыт пайдаланғаннан кейін терезені ашу немесе қолданылатын кез келген желдеткіштердің жылдамдығын артыру жөн.

Жану түтіндерін шығару

Қауіпсіз әрі тиімді әдеттегі мұршаға қосылған қалқаның немесе құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштің көмегімен жану түтіндерін шығару қамтамасыз етілуі керек (суретті қараңыз).

Түтіндер тікелей сыртка шығарылады

Түтіндер мүрша немесе тағам пісіру құрылғыларына арналған тармақты түтін шығару жүйесі арқылы шығарылады)

! Сүйытылған газдар ауадан ауыр болады және еденде жиналады, сондықтан сүйытылған газ баллондары қойылған барлық бөлмелерде баллоннан шыққан газ оңай шығып кетуі үшін сыртқа шығатын тесіктер болуы тиіс. Сол себепті, сүйытылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек қолданыстағы баллон бөлмеде сақталуы керек; ал оны баллонның температурасын 50°C-тан жоғары көтеріп жіберуі мүмкін қызу көздерінен (пештер, мұршалар, каминдер) алшақ жерде ұстау қажет.

Орналастыру және түзулеу

! Күрылғыны біктігі плитаның біктігінен аспайтын шкафтардың қасына орнатуға болады.

! Кұрылғының артқы жағына тиіп тұратын қабырға жанғыш емес, қызуға төзімді материалдан (Т 90°C) жасалғанына көз жеткізіңіз.

Кұрылғыны дұрыс орнату үшін:

• Оны ас үйге, залға немесе түргын үйге қойыңыз (ваннага қоймаңыз).

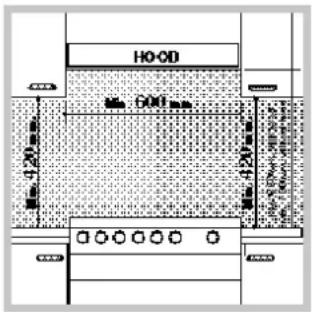

• Плита шкафтардан биік болса, кұрылғыны олардан кем дегенде 200 мм қашық орнату қажет.
• Плита қабырғаға ілінетін шкафтың астына орнатылса, осы шкаф пен плита үстінің арасында кем дегенде 420 мм аралық болуы тиіс.
  Қабырғаға ілінетін шкафтар жанғыш материалдан жасалған болса, бүл аралықты 700 мм-ге дейін жеткізу керек (суретті қараңыз).

- Плита артына немесе оның шеттеріне 200 мм-ден жақын жерге перде ілмеңіз. - Қалқалар қатысты пайдалану нұсқаулығындағы нұсқауларға сәйкес орнатылуы тиіс.

Түзулеу

Құрылғыны түзулеу қажет болса, плита түбінің әрбір бұрышындағы орындарына реттелетін аяқтарын бұраңыз (суретті қараңыз).

Аяктар плита тубінің астынғы жағындағы тесіктерге кигізіледі.

Токка жалғау

Кұрылғының негізгі деректер кестесінде көрсетілген жуктемеге сәйкес стандартты штепсельдік ұшты орнатыңыз (Техникалық деректер кестесін қараңыз).

Кұрылғы тікелей электр желісіне құрылғы мен электр желісі арасында орнатылған 3 мм ашық кішкене байланыс бар бірнеше каналды айырып-қосқыш арқылы қосылуы қажет. Айырып-қосқыш көрсетілген жуктемеге лайықты және NFC 15-100 стандартына сәйкес болуы қажет (жерге қосылған сымды айырып-қосқыш ажыратпауы тиіс). Электр кабелін кез келген нүктесі 50°C-тан жоғары температурамен байланыспайтындай етіп орналастыру қажет.

Құрылғыны токқа қоспастан бұрын төмендегілерді тексеріңіз:

• Кұрылғы жерге қосылған және штепсельдік ұш заңға сәйкес болып табылады.
• Розетка негізгі деректер кестесінде көрсетілген кұрылғының ең жоғарғы күшіне төзімді.
• Кернеу деректер кестесінде көрсетілген мән аралығы аумағында болады.
• Розетка кұрылғының штепсельдік ұшына сәйкес келеді. Розетка штепсельдік ұшка сәйкес болмаса, өкілетті маманнан оны ауыстырып беруді өтініңіз. Бірнеше розеткалар мен ұзартқыш сымдарын пайдаланбаңыз.

* Тек белгілі модельдерде болады

! Кұрылғы орнатылғаннан кейін электр кабелі мен розетка жақын жерде болуы қажет.

! Кабель иілмеуі немесе қысылмауы қажет.

! Кабель жиї тексеріліп, тек өкілетті маманның көмегімен ғана алмастырылуы тиіс.

! Осы қауіпсіздік шаралары сақталмаған жағдайда өндіруші жауапкершілікті өз мойнына алудан бас тартады.

Газды жалғау

Ағымдағы ұлтық заңдарға сәйкес және берілетін газ түрімен құрылғы жұмыс істей алатынына көз жеткізгеннен кейін газ желісіне немесе газ баллонына майыскақ резеңке не болат түтікпен қосылуға болады (қақпақтағы сипаттама жапсырмасын қараңыз: олай болмаса, төмендегі мәтінді қараңыз). Баллоннан сұйық газды пайдаланғанда, ағымдағы ұлтық заңнамаларға сәйкес келетін қысым реттегішін орнатыңыз. Қосылымды жеңілдету үшін газ түтігін шетке қарай бұру керек*: түтік түтқышын қақпаққа қарама-қарсы қойыңыз және құрылғымен бірге берілетін аралық қабатты орнына қойыңыз.

! Газ беру қысымы Оттық пен форсункалар сипаттарының кестесінде көрсетілген мәnderге сәйкес келетінін тексеріңіз (төменdegі мәтінді қараңыз). Бүл құрылғының қауіпсіз жұмыс істеуін және төзімділігін қамтамасыз ете отырып, қуаттың тиімді жұмсалуына мүмкіндік береді.

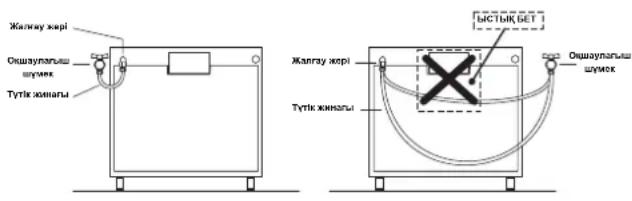

Майыскақ резеңке түтікпен газды жалғау

Түтік ағымдағы үлттық заңдарға сәйкес келетініне көз жеткізіңіз. Түтіктің ішкі диаметрі мынадай болуы тиіс: сұйық газ беру үшін 8 мм; метан газын беру үшін 13 мм.

Косылым жасалғаннан кейін түтікке байланысты келесі жағдайлардың орындалуына көз жеткізіңіз:

• Температурасы 50°C-тан асатын ешбір бөлшекке тимейді.
• Оған ешбір тарту немесе бұрау күштері әсер етпейді және ол бұралмаған не майыстырылмаған.
• Жуздерге, ушкір бұрыштарға немесе қозғалмалы бөлшектерге тимейді және қысылмаған.
• Жағдайын тексеру үшін бүкіл үзындығы бойынша оңай қарап шығуға болады.
  • 1500 мм-ден кыска.
• Ағымдағы заңдарға сәйкес келетін қыскыштармен екі жағынан да мыктап бекітілген.

! Осы жағдайлардың бірі немесе бірнешесі орындалмаса не плитаны 2-сынып, 1-ішкі сынып кұрылғыларына (екі шкаф арасына орнатылатын) қолданылатын жағдайларға сәйкес орнату қажет болса, резеңке түтік орнына майысқақ болат түтік қолданылуы қажет (төмендегі мәтінді қараңыз).

Майыскақ буынсыз тот баспайтын болаттан жасалған түтікті оймасы бар жалғауға қосу

Түтік пен қыскыштар ағымдағы ұлтық заңдарға сәйкес келетініне көз жеткізіңіз.

Түтікті пайдалана бастау үшін құрылғыдағы түтік түтқышын шешіп алыңыз (құрылғыдағы газ беру кіріс тесігі цилиндр пішіміндегі оймалы 1/2 газдық еркек жалғау болып табылады).

! Tytik kýсылмағанын және қозғалмалы бөліктерге тимейтінін қамтамасыз ете отырып, оның ұзындығы ең көбі 2 м-ден аспайтындай қылып қосыңыз.

Орнату аякталғаннан кейін, сабынды сумен тутік фитингтерінде тесіктердің бар не жоқ екенін тексеріңіз. Ешкашанда алауды қолданушы болмаңыз.

Газ түрлеріне сәйкестендіру

Кұрылғыны әдепкі газ түрінен (ол қақпақтағы сипаттама жапсырмасында көрсетілген) басқа түрге сәйкестендіруге болады.

Плитаны сэйкестендіру

Плита оттыктарының форсункаларын ауыстыру:

1. Плита торларын алып, оттыктарды тіректерінен сырғытып шығарыңыз.

1. Форсункаларды 7 мм гайка кілтімен (суретті караңыз) босатып, шығарып алыңыз да, газдың басқа түріне арналған форсункалармен алмастырыңыз(Оттық пен форсункалар сипаттарының кестесін караңыз).

2. Барлық құрамдас бөліктерді жоғарыдағы нұсқауларды керісінше орындау арқылы алмастырыңыз.

Плита оттықтарының ең төменгі параметрін реттеу:

1. Тутканы ең төменгі позицияға бұрыңыз.
2. Тутка шешіп алып, тутка шегесінің ішінде немесе оның жанында орналаскан реттеу бұрандасын жалын кіші бірақ тұрақты болғанша реттеңіз.
   ! Кұрылғы сүйық газ көзіне жалғанған болса, реттеу бұрандасы мүмкін болғанша мықты бекітілуі керек.
3. Оттық жанып түрганда түтқа позициясын бірнеше мөрте ең төменгіден ең жоғарыға және қарама-қарсы жылдам ауыстырып, жалын өшіп қалмайтынын тексеріңіз.
   ! Плита оттықтары үшін негізгі ауаны реттеу қажет емес.

Пешті баптандыру

Пештің оттығының форсункасын ауыстыру:

1. Пеш белігін шешіп алыңыз.

1. «А» корғаушы тактасын сырғытып шығарып алыңыз (сызбаны караңыз).

1. «V» бұрандаларын босатқаннан кейін пеш оттығын шешіп алыңыз (суретті қараңыз). Пеш есігін шешіп алсаңыз, бул әрекеттерді орындау жеңілірек болады.

1. Форсунканы арнайы форсунка кеспелтек кілтімен (суретті караңыз) немесе 7 мм кеспелтек кілтімен бұрап шешіп алыңыз және оны жаңа газ түріне сәйкес келетін жаңа форсункамен ауыстырыңыз (қараңыз Омтық пен

форсункалар сипаттарының кестесі).

Газ пешінің оттығының ең төмен параметрін реттеу:

1. Оттыкты жағыңыз («Қосу және пайдалану» бөлімін караңыз).
2. Тутканы ең жоғарғы позицияда (Ең жоғары) шамамен 10 минут устағаннан кейін ең төменгі позицияға (Ең төмен) бұрыңыз.
3. Тутканы алып тастаңыз.
4. Термостат шегесінің сыртқы жағындағы реттеу бұрандаларын (суретті караңыз) жалын кіші бірақ тұрақты болғанша қатайтыңыз немесе босатыңыз.
   ! Кұрылғы сүйық газға жалғанған болса, реттеу бұрандасы мүмкін болғанша мықты бекітілуі керек.

1. Тутканы «Ең жоғары» позициядан «Ең төмен» позицияға тез бұрыңыз немесе пеш есігін ашып, жабыңыз, бірақ оттық өшіп қалмайтынына көз жеткізіңіз.

Пешті алғаш рет қолданбас бұрын «Қүтім және техникалық қызмет көрсету» бөлімінде берілген нұсқауларға сәйкес оны тазалап алған жән.

ТЕХНИКАЛЫК ДЕРЕКТЕР
Пеш өлшемдері(БхЕхТ)	34x39,5x44 см
Көлемі 58 л
Пеш белігінеқатысты пайдалыөлшемдер	ені 42 смтерендігі 44 смбиіктігі 17 см
Ток кернеуі менжилігі	деректер кестесін қараңыз
Оттықтар	қайырма ішінде немесе пешбелігін ашқанда пештің ішіндегісол жақ қабырғада орналасқандеректер кестесінде көрсетілгенкез келген газ түрімен қолдануүшін баптандыруға болады
[ЗКХЗ]	ЕҚ Директивалары: 12.12.2006жылғы 2006/95/ЕС (төменкернеу) және кейінгі өзгертулері– 15.12.04 жылғы 2004/108/ЕС(Электромагнитті үйлесімділік)және кейінгі өзгертулері –30.11.2009 жылғы 2009/142/ЕС(Газ) және кейінгі өзгертулер– 22.07.1993 жылғы 93/68/ЕЕС және кейінгі өзгертулері –2002/96/ЕС.1275/2008 (Қүту/өшірулі режим)

KN1G2/UA KNJ1G2/UA KN1G20/UA

Оттык пен форсункалар сипаттарының кестесі

1-кесте				Суйык газ				Табиги газ
Оттык Диаметр (мм)		Жылу куаты, кВт (p.c.s.*)		Айналып өту 1/100 (мм)	Форсунка 1/100 (мм)	Ағым* г/сағ	Форсунка 1/100 (мм)	Ағым* л/сағ	Форсунка 1/100 (мм)	Ағым* л/сағ
		Номиналды	Азайтылған
Жылдам (үлкен)(R)	100	3.00	0.7	41	86	218	214	116	286	143 286
Жартылай жылдам (орташа)(S)	75	1.90	0.4	30	70	138	136	106	181	118	181
Косымша (кіші)(A)	55	1.00	0.4	30	50	73	71	79	95	80	95
Пеш	-	2,00	1.0	48/49	68	145	143	107	190	114	190
Жеткізу крысымдары	Номиналды (мбар)Ең темен (мбар)Ең жоғары (мбар)					28- 302035	372545	201725		136,518

* 15°C және 1013 мбарр жағдайында – *** құрғақ газ

** Пропан P.C.S. = 50,37 МДж/кг

Бутан P.C.S. = 49,47 МДж/кг

Табиғи P.C.S. = 37,78 МДж/м³

Плитаны колдану

Оттыктарды жағу

Эрбір ОТТЫК түткасында қатысты оттық жалынының күшін көрсететін толық шеңбер бар. Плитадағы оттықтардың бірін жағу үшін:

1. Оттыкка жалынды немесе газ жакпағын жақындатыңыз.
2. ОТТЫК түткасын басып, ол ең жоғарғы жалын параметріне ⚙ бағытталғанша, сағат тіліне қарсы бағытта бұрыңыз.
3. ОТТЫК түткасын сағат тіліне қарсы бағытта бұру арқылы жалын күшін қажетті деңгейге реттеңіз. Ол ең төменгі параметр ♦, ең жоғарғы параметр ♦ немесе екеуінің арасындағы кез келген позиция болуы мүмкін.

Кұрылғы электрондық жағу құралымен* (C)

жабдыкталған болса, таңбасымен белгіленген түтату түймесін басыңыз, одан кейін ОТТЫК түтқасын басып, оны оттық жанғанша

ең жоғарғы жалын параметріне қарай, сағат тіліне қарсы бағытта бұрыңыз. Түтқа босатылғанда оттық өшіп қалуы мүмкін. Бүл орын алса, түтқаны ұзағырақ ұстан, әрекетті қайталаңыз.

! Жалын байкаусыз өшірілсе, оттықты өшіріңіз де, оны қайтадан жақпас бұрын кем дегенде 1 минут күтіңіз.

Кұрылғы жалынның өшіп қалуына қарсы сақтандырғышпен (X)* жабдықталған болса, жалынның жанып тұруы және құралды іске қосу үшін ОТТЫҚ түтқасын шамамен 2-3 секунд басып, үстап тұрыңыз.

Оттыкты өшіру үшін түтканы токтау позициясына жеткенше бұрыңыз.

Оттыктарды пайдалану бойынша кеңестер

Оттықтар ең тиімді түрде жұмыс істеуі және тұтынылатын газ мөлшерін үнемдеуі үшін қақпағы бар және асты тегіс табаларды ғана қолданған жән. Сондай-ақ, олар оттықтың өлшеміне сәйкес келуі тиіс.

ЕСКЕРТУ! Шыны қақпақ қызса сынып кетуі мүмкін. Қақпақты жаппас бұрын барлық оттықтар мен электр конфоркаларды өшіріңіз. *Тек шыны қақпағы бар модельдер үшін қолданылады.

* Тек белгілі үлгілерде болады.

Оттык ø ыдыс	диаметрі (см)
Жылдам (R) 24 - 26
Жартылай жылдам (S)	16 - 20
Косымша (A) 10 - 14

Оттык турін анықтау үшін «Оттык пен форсункалардың сипаттары» ішіндегі сызбаларды қараңыз.

! Төмендеткіш сөремен жабдықталған үлгілерде диаметрі 12 см-ден аз кіші табақтарды қолданған кезде оны тек қосымша оттықта ғана пайдалануға болатынын есіңізде болсын.

Пешті қолдану

! Құрылғыны алғаш рет пайдаланғанда оны бос күйінде есігін жауып, ең жоғарғы температурада кемінде жарты сағаттай қыздырыңыз. Пешті өшіріп, оның есігін ашпастан бұрын бөлменің жақсы желдетілгенін тексеріңіз. Өндіру кезінде қолданылған қорғағыш заттардың жанып кетуіне байланысты жеңіл жағымсыз иіс шығуы мүмкін.

! Өнімді пайдаланбас бұрын құрылғының бүйірлеріндегі барлық пластикалық үлдірлерді алып тастаңыз.

! Ешкашан пештің астыңғы жағына зат қоймаңыз; бұл эмальді қабатты зақымдайды. Гриль-бар істігімен пісірген кезде пеште тек 1-позицияны қолданыңыз.

Пешті жағу

Пеш оттығын жағу үшін пеш түтқасын басып тұрып, тесікке жанып түрған сіріңкені немесе шақпақты жақындатыңыз

да, ең жогары ⚙ позицияға орнатыңыз.

Оттыкты ең жоғары немесе аралық параметрлерде

колдануға болады. Бүл параметрлер, ягни ең

жоғары 🔒. және ең төмен ⚫ түтқада көрсетілген, оған қоса түтқа • таңбасына бағытталғанда құрылғы оттық өшеді, ал бір белгіге бағытталғанда жұмыс істейді.

Ең төменнен ең жоғары параметрге орнату үшін түтқаны «Өшірулі» позициясынан сағат тіліне қарсы бағытта бұрыңыз.

Оттықты өшіру үшін түтқаны сағат тілі бойынша токтағанша бұраңыз (• параметріне сәйкес келеді).

! Пеш сақтандырғышпен жабдықталған, сондықтан ПЕШТІ басқару түтқасын шамамен 6 секунд* басып, устап түру керек.

KZ

! Жалын байқаусыз өшірілсе, оттықты өшіріңіз де, пешті кайтадан жакпас бұрын кем дегенде 1 минут күтіңіз.

! Грильді пайдаланған кезде түтқалар қызып кетпеуі үшін есік пен басқару тактасының арасына (суретті караңыз) «Д» шагылдырғышын салып, есікті сәл ашып қою керек.

! Бөлімнің (бар болған жағдайда) ішкі беттері қызуы мүмкін.
! Пеш астындағы белімге жанғыш заттарды коймаңыз.

Пеш шамы\*

ПЕШ ШАМЫ түймесін басу арқылы шамды кез келген уақытта жандыруға болады.

Таймер\*

Таймерді іске қосу үшін төмендегі әрекеттерді орынданыз

1. Сигналды орнату үшін ТАЙМЕР түткасын сағат тілі бағытымен ⚙ бір толық айналымға бұрыңыз.
2. Кажетті уакыт узактығын орнату үшін ТАЙМЕР түтқасын сағат тіліне карсы бағытта ○ бұрыңыз.

Төменгі белім\*

Пештің астында пештің керек-жарактары мен терең ыдыстарды сақтау үшін қолдануға болатын бөлім бар. Есікті ашу үшін оны төмен қарай тартыңыз (суретті қараңыз).

! Бөлімнің (бар болған жағдайда) ішкі беттері қызуы мүмкін.
! Пеш астындағы бөлімге жанғыш заттарды қоймаңыз.

Газ пеш модельдерінде теменгі бөлімді оттык шығарған қызудан қорғайтын сырғытпалы «А» қорғау қабаты бар (суретті қараңыз).

Сырғытпалы қорғауды алып тастау үшін «S» бұрандасын шешіп алыңыз (суретті қараңыз). Оны орнына қою үшін «S» бұрандасының көмегімен орнына бекітіңіз.

! Пешті пайдаланбас бұрын сырғытпалы қорғау дұрыс бекітілгеніне көз жеткізіңіз.

Пеште тағам пісіру бойынша кеңестер кестесі

Дайындалатын тагам Салмағы(кг)		Төменнен санағанда сөрелердің пісіру позициясы	Температура (°C)	Алдын ала қыздыру уақыты (мин)	Пісіру уақыты (мин)
ПастаЛазаньяЕт қосылған қамыр түтіктеріГратин паста пісірмелері	2.52.52.5	3333	210200200	101010	60-7540-5040-50
ЕтБүзау етіТауықУйрекҚоянШошка етіЖас қой еті	1.71.51.82.02.11.8	33333	200220200200200200	101010101010	85-9090-100100-11070-8070-8090-95
БалықМакрельЗубанҚағазда пісірілген бақтақ	1.11.51.0	3333	180-200180-200180-200	101010	35-4040-5040-45
ПицаНеаполитан 1.0 3220 15 15-20
КексПеченьелерБөлішХош иісті бәлішКөтерілген торттар	0.51.11.01.0	33333	180180180165	1515151515	30-3530-3545-5035-40

Ескертпе: пісіру уақыттары шамалап берілген және оларды жеке қалауға қарай өзгертуге болады.

! Бул кұрылғы халықаралық қауіпсіздік стандарттарына сай жасақталып, дайындалған.

Төменdegі ескертулер қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

• Бул нүсқаулар тек нүсқаулық пен сериялық нөмір тілімшесінде танбалары көрсетілген елдер үшін жарамды.
• Кұрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік тұргыда қолдануға болмайды.
• Жабык жер болса да, кұрылғыны сыртта қолданбау қажет. Құрылғыны қорғаусыз жаңбыр мен боранда қалдыру аса қауіпті.
• Курылғыны жалаң аяқ немесе ылғал не дымқыл қолмен, аяқпен түртпөңіз.
• Кұрылғыны кітапшада берілген нұсқауларға сай, тек ересек адамдар ғана тағам дайындау мақсатында пайдалануы тиіс. Кұрылғыны басқа түрде пайдалану (мысалы, бөлмені жылыту үшін) дұрыс емес әрі қауіпті. Кұрылғыны тиісті, дұрыс және каналы түрде пайдаланбау нәтижесінде пайда болған кез келген зақымға өндіруші жауапты болмайды.
• Нускаулық кітапшасы 1-сынып (окшауланған) немесе 2-сынып - 1-ішкі сынып (2 шкаф арасына орналастырылған) құрылғымен бірге беріледі.
  • Балаларды пештен аулақ устаңыз.
• Баска электр курылғыларының кабельдері пештің ыстық бөліктеріне тимейтінін тексеріңіз.
• Желдету және ыстықты салқындатуға арналған ашық жерлерді ешкашан жаппау керек.
• Оттыктар жанып түрган кезде немесе элі ыстық болғанда плитаның шыны қакпағын (тек кейбір модельдерде) жаппаңыз.
• Пешке асханалык ыдысты коярда немесе оны алған кезде әрдайым пеш қолғаптарын пайдаланыңыз.
  • Курылғыны қолданған кезде оны маңына жангыш сүйықтықтар (спирт, бензин және т.б.) қоймаңыз.
• Төменгі сақтау бөліміне немесе пештің өзіне жанғыш заттар салмаңыз. Егер байқаусызда құрылғы қосылса, бүл заттардың жануы мүмкін.
• Кұрылғыны қолданбаған кезде түтқалар • позициясында екенін және газ шумегі жабылғанын тексеріңіз.
• Кұрылғыны өшіргенде розеткадан өрдайым айырғышты устап тартыңыз, кабельден тартып суырмаңыз.

• Кұрылғыны электр желісінен ажыратпай ешкашан тазалау немесе күтім көрсету жұмыстарын жасамаңыз.

• Егер құрылғы істен шыққан болса, оны ешбір жағдайда өзіңіз жөндеуге тырыспаңыз. Тәжірибесіз адам тарапынан жасалған жөндеу жұмыстарынан құрылғының істен шығуы немесе жарамсыз болып қалуы мүмкін. Көмек көрсету қызметіне хабарласыңыз.

• Ашык пештің есігіне ауыр заттарды қоймаңыз.
• Кұрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мұндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.
• Балаларға құрылғымен ойнауға рүқсат етпеніз.

Коңыска тастау

• Орау материалдарын тастаған кезде: ораманың қайта пайдаланылуы мүмкін болатындай жөргілікті заңды қадағалаңыз.
• Электр және электроникалық құралдардың қалдықтарына (WEEE) қатысты 2002/96/EC Еуропа заңнамасына сәйкес үй құрылғылары қалыпты қатты қалалық қалдық айналымын пайдаланып жойылмауы тиіс. Қоршаған орта мен халық DENсаулығына тиетін зиянның алдын ала отырып, жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі материалдарды өндеу құнын онтайландыру мақсатында белек жиналуы керек. Барлық өнімдердегі сызылған қоқыс жәшігі өнім иесінің белектелген қоқыс жинауға қатысты міндетін еске салады.

Қолданылған құрылғыларды қоғамдық қоқыс жинау қызметіне тапсыруға, айналадағы тиісті жинау орындарына апаруға немесе, ағымдағы ұлттық заңдар рүқсат берсе, жаңа ұқсас өнімге ауыстыру үшін сатушыға ауыстыру ұсынысы бойынша қайтаруға болады.

Уй құрылғыларының барлық негізгі өндірушілері ескі және қолданыстан шыққан құрылғыларды жинау және тастау жүйелерін жасауға және ұйымдастыруға қатысады.

Коршаған ортаны сақтау және қорғау

• Пешті танертең өрте немесе түстен кейін кешірек пайдалану арқылы электр құатын қамтамасыз етуші желілік компаниялардың ең жоғары жуктемесін азайтуға көмектесе аласыз.
• Есік тығыздағыштарын жиі тексеріңіз, олар есікке тығыз келетіндей етіп, қалдық болмауы үшін тазалап сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын болдырмайсыз.

Күтім және техникалық қызмет көрсету

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны төқтан ажыратыңыз.

Курылғыны тазалау

! Дақ кетіргіштер, тат кетіргіштер, ұнтақ тазартқыш заттар немесе қырғыш беттері бар губкалар сияқты қырғыш немесе таттандыратын тазартқыш заттарды пайдаланбаныз. олар құрылғы беттерін біржола сызып тастауы мүмкін.

! Курылғыны ешкашан бу тазартқышымен немесе шансорғышпен тазаламаңыз.

- Эдетте, плитаны дымкыл губкамен жуып, сорғыш ас үй сулгісімен күрғату жеткілікті.

- Тот баспайтын болат немесе эмальданған сыртқы беліктер және резенке тығыздағыштар жылы суға малынып, түссіз сабын жағылған губкамен тазартылады Қыын дақтарды кетіру үшін арнайы өнімдерді пайдаланыңыз. Жуып болған соң оны жақсылап шайып, мұқият құрғатыңыз. Қатты үнтақтарды немесе таттандыратын заттарды пайдаланбаңыз.

- Плитаның торларын, оттық қақпақтарын, жалын қақ жарғыш сақиналарын шешіп алып тазалауды женілдетуге болады; оларды ыстық су мен қырғыш емес тазартқыш затта жуыңыз да, жақсылап кептірер бұрын қатып қалған қалдықтарды кетіргеніңізге көз жеткізіңіз.

- Электрондык түтату функциясы бар плиталарда электрондык түтату құралының ұшын жиі тазалап, газ шығатын тесіктердің бітеліп қалмауын тексеріп отыру қажет.

- Пештің іші әрбір қолданғаннан кейін жылы кезінде муқият тазалануы тиіс. Ыстық су мен тазартқышты пайдаланыңыз, одан кейін шайып, жұмсақ шүберекпен құрғатып сүртіңіз. Қырғыш заттарды пайдаланбаныз.

- Пеш ecirinih әйнегін ыскышпен және қырғыш емес тазартқыш құралдармен тазалап, жұмсақ шүберекпен мұқият құргатыңыз. Қатты қырғыш затты немесе өткір темір қырғыштарды пайдаланбаңыз, себебі олар әйнек бетін тырнап, оның сынуына әкелуі мүмкін.

- Керек-жарактар күнделікті ыдыстар сиякты жуылуы мумкін, тіпті оларды ыдыс жуғыш машинаға жууға болады.

- Тот баспайтын болатка оның бетінде узак уақыт түрган қаттылығы жоғары су немесе құрамында фосфор бар күшті тазартқыш заттар дак түсіруі мүмкін. Жуып болған соң оны жақсылап шайып, муқият құрғатыңыз. Сондай-ак, қалып қойған барлық су тамшыларын сүртіп алу қажет.

Какпак

Пеш шыны қақпакпен жабдықталған болса, бүл қақпақты жылы сумен тазалау керек. Қырғыш заттарды пайдаланбаныз. Плитаның артқы жағын тазалауды жеңілдету үшін қақпақты шешіп алуға болады. Қақпақты толығымен ашып, оны жоғары қарай тартыңыз (суретті қараңыз).

! Оттыктар жанып түрған кезде немесе әлі ыстық болғанда қақпақты жаппаңыз.

Пеш тығыздағыштарын тексеру

Пештері есік тығыздағыштарын жиї тексеріп тұрыңыз. Егер тығыздағыштар закымдалған болса, жақын жердегі Өкілетті сатудан кейін қызмет көрсету орталығына хабарласыңыз. Тығыздағыштар ауыстырылғанға дейін пешті пайдаланбауды ұсынамыз.

Газ шумегіне техникалық қызмет көрсету

Уакыт өте, шүмектер тығыздануы немесе оларды бұру қындауы мүмкін. Бүл жағдай орын алса, шүмекті ауыстыру қажет.

! Бул процедураны өндіруші өкілет берген білікті маман орындауы тиіс.

Пеш шамын ауыстыру

1. Пешті токтан ажыратканнан кейін шам ұясын жауып түрган шыны қакпақты шешіп алыңыз (суретті караңыз).

2. Шамды алып, оны сондай баска шаммен ауыстырыңыз: кернеуі 230 В, куаты 25 Вт, цоколі Е 14.

3. Какпакты орнына койып, пешті токка кайтадан косыңыз.

Көмек

Келесі мәліметтерді оңай жерде ұстаңыз:

• Курылғының моделі (Мод.).
- Сериялық нөмірі (С/н).

Бул акпарат кұрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.
