IHPC 6.5 LM X - Ас үй сорғысы INDESIT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сорғыш
Бренд	Indesit
Модель	IHPC 6.5 LM X
Ені	60 см
Тереңдігі	50 см
Биіктігі (мин - макс)	70 - 110 см
Таза салмағы	15 кг
Электрмен жабдықтау	220-240 В, 50 Гц
Максималды қуат	250 Вт
Ауа ағыны макс	600 м³/сағ
Дыбыс деңгейі (макс)	65 дБ(А)
Жылдамдықтар	3 жылдамдық + қарқынды
Жарықтандыру	2 x LED 3 Вт
Басқару түрі	Итермелі түймелер
Май сүзгісі	Ыдыс жуғыш машинада жууға болатын металл сүзгі
Көмір сүзгісі (опция)	Үйлесімді модель (жинақта жоқ)
Ауа шығару	Ø 150 мм (сыртқа шығару немесе рециркуляция)
Күтім	Сүзгіні 2 апта сайын тазалау; сыртын дымқыл шүберекпен сүрту
Қосалқы бөлшектер	Сүзгілер, LED шамдар, қашықтан басқару пульті (қажет болса)
Қауіпсіздік	Үздіксіз пайдаланудан кейін 24 сағаттан соң автоматты өшіру

Жиі қойылатын сұрақтар - IHPC 6.5 LM X INDESIT

Indesit IHPC 6.5 LM X сорғышымның май сүзгісін қалай тазалауға болады?

Металл май сүзгісін ыдыс жуғыш машинада немесе қолмен губка мен ыдыс жуу сұйықтығымен тазалауға болады. Қайта салмас бұрын оны толық кептіріңіз. Оны 2 апта сайын тазалау ұсынылады.

Сорғышты сыртқа шығармай рециркуляция режимінде пайдалануға бола ма?

Иә, иістерді сүзу үшін белсенді көмір сүзгісін (жинақта жоқ) орнату қажет. Үйлесімді модель қосалқы бөлшек ретінде қол жетімді. Құрастыру үшін нұсқаулықты орындаңыз.

Сорғышым қосылмаса не істеу керек?

Электрмен жабдықтауды тексеріңіз: сақтандырғыш немесе автоматты ажыратқыш. Егер мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз. Құрылғыны өзіңіз бөлшектемеңіз.

Сорғыштың LED шамын қалай ауыстыруға болады?

Құрылғыны ажыратыңыз. Қорғаныс қақпағын ашыңыз, зақымдалған шамды алып, жаңа LED шамды (3 Вт макс, арнайы модель) салыңыз. Жауып, қайта қосыңыз.

Ұсынылатын орнату биіктігі қандай?

Сорғышты тиімді жұмыс істеу үшін пештің үстінен 70 - 110 см аралығында орнатыңыз. Нұсқаулықта көрсетілген ең аз қашықтықтарды сақтаңыз.

Ауа ағыны нашар болып көрінеді, не тексеру керек?

Май сүзгісін тазалаңыз және шығару құбырының бітелуін тексеріңіз. Егер рециркуляция режимінде болсаңыз, көмір сүзгісін 3-6 ай сайын ауыстырыңыз.

Қарқынды жылдамдықты қалай іске қосуға болады?

3-ші жылдамдық түймесін немесе арнайы түймені (модельге байланысты) басыңыз. Қарқынды жылдамдық 5 минут жұмыс істейді, содан кейін алдыңғы жылдамдыққа автоматты түрде оралады.

Сорғыш өздігінен өшеді, бұл қалыпты жағдай ма?

Иә, сорғышта энергияны үнемдеу үшін үздіксіз жұмыс істегеннен кейін 24 сағаттан соң автоматты өшіру функциясы бар. Оны қайта іске қосу үшін түймені қайта басуға болады.

Indesit IHPC 6.5 LM X сорғышына қосалқы бөлшектерді қайдан табуға болады?

Indesit ресми сайтына немесе уәкілетті сатушыға барыңыз. Сүзгілерді, шамдарды немесе қашықтан басқару пультін тапсырыс беру үшін модельдің атауын пайдаланыңыз.

Сорғыштың дыбыс деңгейін қалай реттеуге болады?

Дыбыс деңгейі таңдалған жылдамдыққа байланысты өзгереді: 1-ші жылдамдықта 45 дБ(А) бастап қарқынды жылдамдықта 65 дБ(А) дейін. Тыныш жұмыс істеу үшін ең төменгі жылдамдықты пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ IHPC 6.5 LM X INDESIT

КК Пайдалану нускауы

EL Οδηγίες χρήσης

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ыктимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.

- Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

- ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру ўшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамакты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жөргілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы

желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

⚠️ ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.
• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.
• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Кумэндансаңыз, өкілетті қызмет көрсету бойынша жөрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

⚠️ ECKEРТУ! Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Өте жас балалар (0-3 жастағы) құрылғыға жақындамауы тиіс. Жас балалар (3-8 жастағы) үздіксіз бақылаусыз құрылғыдан аулақ болуы тиіс.

АБАЙЛАНЫЗ: бул кұрылғы таймер немесе бөлек қашықтан басқару жүйесі сияқты сыртқы қосу-өшіру кұрылғысымен пайдалануга арналмаган.
Бул кұрылғы кәсіби қолданыска арналмаған. Бул кұрылғыны сыртта пайдаланбаңыз.
⚠️ Кұрылғыны екі немесе одан көп адам ұстауы және орнатуы керек, әйтпесе жаракат алу қаупі болады.
Орнатуды, сонымен қатар су беру желісін (eger болса), электрлік желілерді жалғауды және жәндеу жұмыстарын білікті маман орындауы тиіс.

Орнатылған соң, каптамадан қалған қоқыстарды (пластик, пенопласт бөлшектер және

т.б.)балалардың қолы жетпейтін жерде сақталуы тиіс, әйтпесе жұтып қою қаупі түындайды.

Егер ылғалды немесе жалаң аяқ болсаңыз, бүл кұрылғыны пайдаланбаңыз.

Бумен тазалау құрылғыларын ешкашан пайдаланбаңыз, әйтпесе электр тогына түсу қаупі болады.

Қаптама 100% қайта өндеуге болатын материалдан тұрады және ол қайта өндеуге жіберу таңбасымен

белгіленген

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

Дайындаушы аспапты пайдалану барысында бул нускауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уакытта бул нүсқаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды кондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

- Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нүскауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

ЭЛЕКТР БАЙЛАНЫСЫ

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Егер кабель ашамен бірге берілмесе, сымдарды мына кестеге сай жалғаныз:

Электр кернеуі және жилігі

Түтін тартқыштың ішіндегі тактайда көрсетілген кернеуді қараңыз.

Сым жалғау

Куат кабелін ауыстыру

Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

АУА ТАРТУ САНЫЛАУЫ

(сору нүскалары үшін)

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруши фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, ғүрілдеуін қушейтеді.

! Кажетті минималды ¥зындыктағы түтікті қолданыңыз.
! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Түтіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.
! Бул ережелер орындалмаған жағдайда компания ешбір жауапкершілікті көтермейді.

СУЗГІЛЕУ НЕМЕСЕ ТУТИК АРҚЫЛЫ БАҒЫТТАУ?

! Пеш какпағы сору нұскасында пайдалануға дайын.
Какпакты сүзгілеу функциясы бар нүскада пайдалану үшін арнайы САЙМАНДАР ЖИНАГЫ орнатылуы тиіс.
Осы нүсқаулықтың бірінші беттерінде САЙМАНДАР ЖИНАҒЫНЫН, жабдықталғандығын немесе жеке сатып алу қажеттігін тексеріңіз.
Ескертпе: Жабдыкталған болса, қақпаққа кейбір жағдайда қосымша белсендірілген көмір сүзгілеу жүйесін орнату қажет болуы мүмкін.
Какпакты сору нускасынан сүзгілеу нускасына ауыстыру туралы акпарат осы нускаулыкта берілген.

Түтік арқылы бағыттау нұсқасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ECKEPTY!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

ECKEPTY!

Сорғыш кұбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сузгі нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен істерден тазартады.

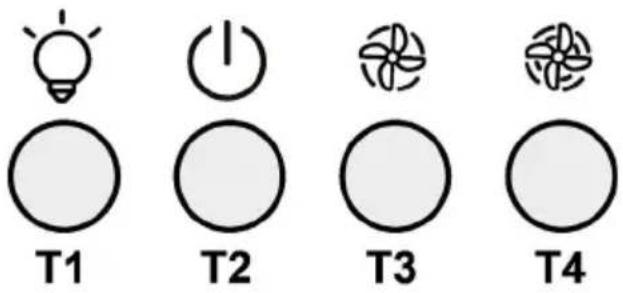

БАСКАРУ ЭЛЕМЕНТТЕРИ

Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.
ҚұРЫЛГЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАНЫЗ! Абразиялық қоспасы бар затты пайдаланбаныз. СПИРТТИ ПАЙДАЛАНБАНЫЗ!

Майды тазарту сүзгілеріне техникалық қызмет көрсету

Ас дайындаудағы май бөлшектерін ұстан қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

Көмір сүзгісіне қызмет көрсету Ас пісірген кезде жарамсыз істі ұстан қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.

Дөңгелек көмір сүзгісі

Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз. Алу үшін оларды сағат тіліне кері бұраңыз.

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған. Жарык диодтары онтайлы жарыкты, әдеттегі шамдардан 10 есе артык узактыкты камтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Шамдарды ауыстыру үшін, өкілетті қосалқы бөлшектер орталығына хабарласыңыз.

ЖОЮ

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім танбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бүзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс. Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Kayıncıздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз.

Жаксы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

АКАУЛЫКТАР

Егер құрылғының бір бөлігі дұрыс жұмыс істемесе, Техникалық қызмет көрсету бөліміне қоңырау шалмас бұрын келесі әрекеттерді орынданыз:

Төмендегілерді тексеріңіз:
- Куат ажыратылмаған.
- Жылдамдык тандалған.

• Какпак жеткіліксіз қызмет атқарса:

Төменdegілерді тексеріңіз:

• Тандалған мотор жылдамдығы босатылған түтін мен будың мөлшері үшін жеткілікті.
• Асүй ауа кірісі үшін жеткілікті желдетіледі.
• Көмір сүзгісі тозбаған (қақпак сүзу нұскасында).

• Какпак қалыпты әрекет барысында өшірілсе:

Төменdegілерді тексеріңіз:

• Куат ажыратылмаған.
• көп полюсті ажырату кұрылғысы өшірілмеген.

Егер қақпақ тиісінше жұмыс істемесе, оны сымды тарту арқылы желілік розеткадан 5 секундқа қыска уақытқа ажыратыңыз. Содан кейін оны қайтадан жалғаңыз да, Техникалық қолдау қызметіне хабарласу алдында қайта қосып көріңіз.

ТЕХНИКАЛЫК ДЕРЕКТЕР

Биіктігі (см)	Ені (см)	Қалындығы (см)	Шығару түтігінің ∅ (см)
71 -100,582 - 111	90	40	15-12,5-12
71 -100,582 - 111	60	40	15-12,5-12

Өніммен бірге берілмеген кұрамдастар

Қауіпсіздік нұсқаулығын, пайдалану нұсқаулығын, техникалық деректер парағын және электр деректерін келесідей жуктеп алуға болады:

• Веб-сайтымызга кіру: docs.indesit.eu
• QR кодын пайдалану
- Болмаса, Сатудан кейінгі қызмет көрсету орталығымен хабарласу (телефон нөмірін кепілдік буклетінен көріңіз). Сатудан кейінгі қызмет көрсету орталығымен хабарласкан кезде, өнімнің деректер тактайшасындағы кодты беріңіз.
