TH62E4BG - Ас үй сорғысы GORENJE - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ас үйге арналған сорғыш
Бренд	Gorenje
Модель	TH62E4BG
Орнату түрі	Кіріктірілген
Ені	60 см
Шығару түрі	Құбырлы / Айналымды
Максималды ауа ағыны	600 м³/сағ
Шу деңгейі (макс жылдамдық)	55 дБ
Жылдамдықтар саны	3
Жарықтандыру	LED
Сүзгі түрі	Металл май сүзгісі
Бақылау түрі	Итеру түймелері
Энергия тиімділігі класы	A+
Қуат көзі	220-240 В, 50 Гц
Салмағы	10 кг
Өлшемдер (Е x Т x Б)	600 x 500 x 150 мм
Материал	Тот баспайтын болат
Кепілдік	2 жыл

Жиі қойылатын сұрақтар - TH62E4BG GORENJE

Ас үйге арналған сорғышты қалай орнату керек?

Орнатуды білікті маман жүргізуі тиіс. Сорғышты электр плиталарынан кемінде 65 см, газ плиталарынан 75 см биіктікте орнатуды қамтамасыз етіңіз. Толық қадамдар үшін пайдаланушы нұсқаулығына жүгініңіз.

Май сүзгісін қаншалықты жиі тазалау керек?

Металл май сүзгісін ай сайын немесе сүзгінің қанығу индикаторы жанған кезде тазалаңыз. Оны жұмсақ жуғыш затпен қолмен немесе ыдыс жуғышта төмен температурада жуыңыз. Қайта орнатпас бұрын толық кептіруге рұқсат етіңіз.

Сорғышты айналым режимінде қолдануға бола ма?

Иә, TH62E4BG үлгісін қосымша көмір сүзгісімен айналым режимінде қолдануға болады. Көмір сүзгісі иістерді ұстап қалады және 3-6 ай сайын ауыстырылуы керек.

Сорғыш шулы болса не істеу керек?

Құбырдың дұрыс орнатылғанын және бітелмегенін тексеріңіз. Май сүзгісінің таза екеніне көз жеткізіңіз. Егер шу сақталса, қызмет көрсету маманына хабарласыңыз. Қалыпты шу деңгейі максималды жылдамдықта шамамен 55 дБ құрайды.

Жарықдиодты шамды қалай ауыстыруға болады?

Жарықдиодты шамдар интеграцияланған және оларды білікті техник ауыстыруы тиіс. Оларды өзіңіз ауыстыруға әрекет жасамаңыз, себебі олар пайдаланушыға арналған қызмет емес.

Сүзгінің қанығу индикаторы нені білдіреді?

Индикатор шамамен 30 сағат пайдаланудан кейін жанады, май сүзгісін тазалау қажеттігін еске салады. Оны қалпына келтіру үшін жылдамдық түймесін 3 секунд басып тұрыңыз.

Сорғышты құбырсыз орнатуға бола ма?

Иә, егер сіз көмір сүзгісімен айналым режимін қолдансаңыз. Ауа сүзгіден өтіп, ас үйге қайтарылады. Сыртқы құбыр қажет емес.

Плита мен сорғыш арасындағы ең аз қашықтық қандай?

Электр плиталары үшін кемінде 65 см; газ немесе аралас плиталар үшін кемінде 75 см. Әрқашан жергілікті ережелерді және орнату нұсқаулығын тексеріңіз.

Сүзгі индикаторын қалай қалпына келтіруге болады?

Май сүзгісін тазалағаннан кейін сорғышты өшіріңіз, содан кейін жылдамдық түймесін индикатор өшкенше шамамен 3 секунд басып тұрыңыз.

Қосалқы бөлшектерді қайдан табуға болады?

Май сүзгілері, көмір сүзгілері және LED модульдері сияқты қосалқы бөлшектер Gorenje рұқсат етілген дилерлерінен немесе онлайнда бар. Тапсырыс беру үшін модель нөмірі TH62E4BG пайдаланыңыз.

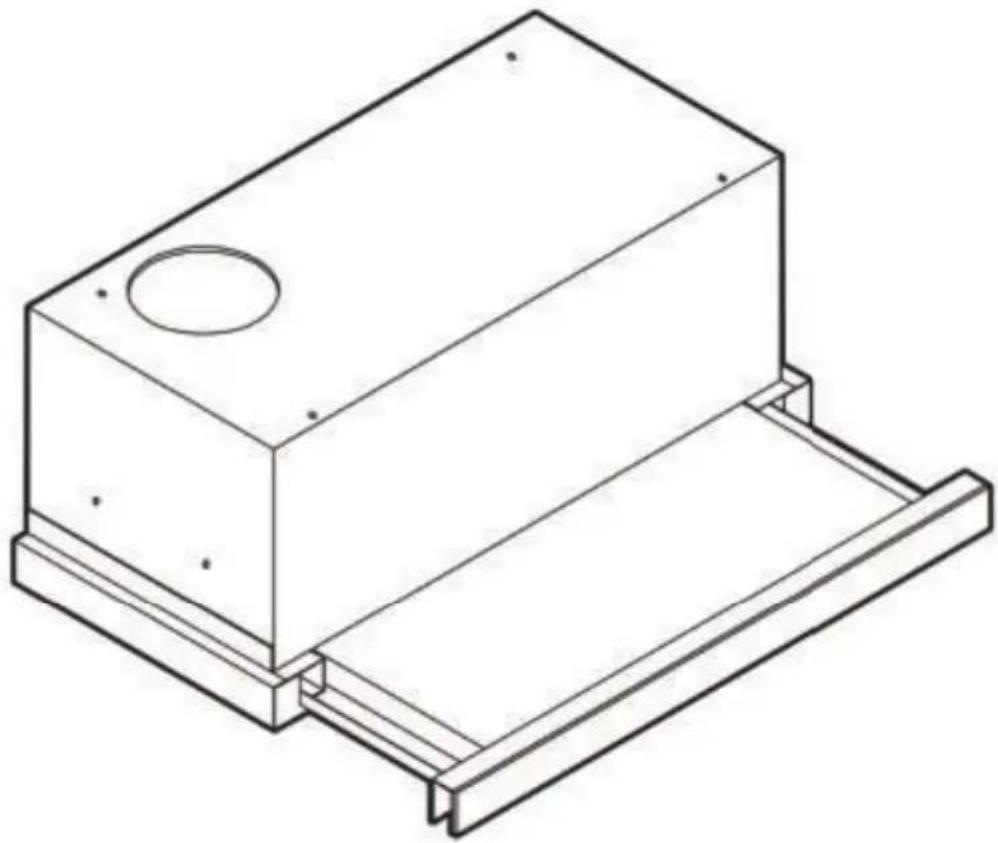

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ TH62E4BG GORENJE

Асуй сорып шыуаруышы

Осы пайдалану жөніндегі нүсқаулықтың нүсқауларын дәл орынданыз! Өндіруші осы нүсқаулық нүсқауларын орындамау салдарынан түындаған ақауларға, залалға және өртке жауап бермейді. Аспап үй жағдайында тама дайындау кезінде пайда болатын түтін мен буды бұру үшін қолданылады.

Аспап осы нүсқаулықтағы суреттерде берілген аспаптан дизайны бойынша өзгеше болуы мүмкін. Бүл ретте осы нүсқаулықта берілген пайдалану, техникалық қызмет көрсету және монтаждау жәніндегі нүсқауларды орынданыз.

! Нүсқаулықты аспапқа жақын жерде ұстаңыз. Нүсқаулық пен қоса берілетін құжаттамаларды міндетті түрде сақтап қойыңыз. Аспапты жаңа иегерге беру кезінде осы құжаттарды да беруді ұмытпаңыз.
! Нүсқаулықты мұқият оқып шығыңыз, өйткені мұнда аспапты монтаждау, пайдалану және қауіпсіз қолдану жөніндегі маңызды ақпараттар бар.
! Осы аспаптың конструкциясына, электрлік схемасына және шығарылған ауаны бұру жүйесіне өзгерістер енгізуге тыйым салынады.
! Монтаждауды бастамас бұрын аспапты бұзылулардың жоқтығына тексеріп алыңыз. Бұзылуларды анықтаған кезде аспапты орнатпаңыз және аспапты сатып алған дүкенге жүгініңіз.

Ескертпе. Жулдышамен «(*)» белгіленген керек-жарактар кейбір модельдерде гана жабдықтың жынтығына кіреді. Каласаңыз керек-жарактарды қосымша жабдық ретінде сатып алуға болады.

Назар аударыңыз!

ЕСКЕРТУ! Монтаждау толыктай аякталмайынша аспапты электр желісіне жалғамаңыз.

Тазалау мен қызмет көрсетуді бастамас бұрын ауа сорғыны байланыстырғыш кабель ашасын розеткадан ажырату немесе сақтандырғышты сөндіру арқылы электр желісінен ажыратыңыз.

Монтаждау және қызмет көрсету бойынша жұмыстарды орындау кезінде қорғайтын қолғап киїңіз.

Аспапты балаларға, физикалық, қөзғалу және психикалық қабілеттері шектелген адамдарға, сонымен қатар оны қолдану үшін жеткілікті тәжірибесі мен білімі жоқ адамдарға тек біреудің қарауымен немесе егер оларды олардың қауіпсіздігі үшін жауап беретін түлға аспапты қолдануды үйреткен жағдайда ғана осы аспапты қолдануға рүксат етіледі.

Аспап ересектердің қолдануына арналған. Балаларға аспаппен ойнауға рүксат өтпеңіз.

Аспап ересектердің қолдануына арналған. Балаларға басқару элементтерімен және аспаптың өзімен ойнауға рүқсат етпеніз.

Егер тор дұрыс орнатылмаған болса, аспапты қолданбаңыз.

Егер бул жеке келісілмеген болса, ауа сорғыны тірек жазықтығы ретінде қолдануға ҚАТАН қтыйым салынады.

Егер бөлмеге ауа сорғыдан басқа газбен немесе басқа да отынмен жұмыс жасайтын аспаптар орнатылған болса, оны жеткілікті желдетуді қамтамасыз етіңіз.

Ауа сорғының ауасын газбен немесе басқа да отынмен жұмыс жасайтын аспаптардың желдету каналдары арқылы шығаруға болмайды.

Сорғы астында ашық отпен дайындауға және отпен шарпуға ҚАТАН, тыйым салынады.

Ашык отты қолдану сүзгілердің бүлінуіне немесе жануына алып келуі мүмкін, сондықтан кез келген жағдайда мұның алдын алыңыз.

Тағамды қараусыз құыруға тыйым салынады, өйткені май қызып кетуі және өртенуі мүмкін. Сорғының астында орналасқан пісіру аспабының жұмысы кезінде ауа сорғының қол жетімді бөліктері қызуы мүмкін.

Шығарылған ауаны бұру саласындағы жергілікті уәкілетті органдардың ескертүлері мен қауіпсіздік жөніндегі нұсқауларын мұқият орынданыз.

Аспаптың ішкі және сыртқы беттерін жүйелі түрде тазалап тұрыңыз (АЙЫНА БІР РЕТТЕН ЖИІ ЕМЕС)

Аспапты тазалау, сонымен қатар сүзгілерді тазалау және ауыстыру бойынша нұсқауларды орындамау өртке себеп болуы мүмкін.

Шамдары дұрыс орнатылмаған ауа сорғыны қолдануға және қалдыруға тыйым салынады, өйткені бүл электр тоғынан зақым алуға алып келуі мүмкін.

Өндіруші осы нүсқаулық нүсқауларын орындамау салдарынан түындаған ақауларға, залалға және өртке жауап бермейді.

Бүл аспап Электрлік және электронды жабдықтардың қалдықтарын қолдану туралы 2002/96/EU еуропа деректемесіне сәйкес таңбаланған (WEEE). Бүйымды кәдеге жарату ережелерін сақтау арқылы осы сияқты қалдықтармен тиісті түрде әрекет жасамау салдарынан қоршаған ортаға және адамдардың денсаулығына зиян

келтірудің алдын ала аласыз.

Буйымдағы немесе оның ілеспе құжаттарындағы ■ имволы оның түрмыстық қалдықтар ретінде кәдеге жаратылмауы тиіс екендігін көрсетеді. Буйымды одан ары кәдеге жарату үшін оны электронды және электрлік жабдықтардың тиісті орындарына тапсырған жән.

Буйымды кәдеге жарату туралы толық ақпарат алу үшін жергілікті билік органдарына, шақырылатын және қалдықтарды кәдеге жаратын қызметке немесе осы буйымды сатып алған дүкенге хабарласыңыз.

Аспап келесі стандарттар мен регламенттерге сәйкес әзірленген, сыналған және өндірілген:

• қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233,
• жұмыс тиінділігі: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301,
• электромагнитті үйлесімділік: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін пайдалану жөніндегі ұсынықтар

Дайындауды бастаған кезде ауа сорғыны минималды жылдамдықпен ҚОСЫНЫЗ. Дайындау аяқталғаннан кейін ауа сорғыны бірнеше минут Қосылған қүйде қалдырыңыз. Булану қарқындылығы артқан кезде ғана жұмыс жылдамдығын үлғайтыңыз. Турбо режимді немесе ең жоғары жылдамдықты қажет болған кезде ғана қолданыңыз. Жағымсыз іістерді тиімді жою үшін көмір сүзгілерді (көмір сүзгіні) уақытылы ауыстырыңыз. Май сүзгілерінің (май сүзгіні) жұмыс жасау тиімділігін жоғалтпау үшін оларды жүйелі түрде ауыстырып тұрыңыз. Осы нұсқаулықта берілген рұқсат етілген диаметрі үлкен сору шлангтарын қолданыңыз, бүл сорғының барынша тиімді жұмыс жасауын қамтамасыз етеді және шу деңгейін азайтады.

Орнату жөніндегі қосымша нүсқаулар

Монтаждау үшін жиынтықта жеткізілетін бұрандаларды қолданыңыз. Егер бұрандалар жеткізу жиынтығына кірмейтін болса, типі сәйкес келетін бұрандаларды сатып алыңыз. Бұранда ұзындығы ОРНАТУ бөлімінде көрсетілген параметрлерге сәйкес келуі тиіс. Егер күмән туындаса, авторлық құқығы бар сервис маманына хабарласыңыз.

ЕСКЕРТУ! Осы нүсқаулық талаптарына сәйкес көлмейтін бұрандалар мен бекіту бөлшектерін қолдану электр тоғынан зақым алуға алып көлуі мүмкін.

КОЛДАНУ

Ауа сорғы ауа бұру немесе қайта айналдыру режимінде жұмыс жасай алады.

Ауа бұру режимінде жұмыс жасау

Буру режимінде ластанған ауа бөлмеден ауа сорғының жоғарғы бөлігіндегі ауа шығару саңылауына бекітілетін арнайы сору шлангасына беріледі.

Назар аударыңыз! Сору шлангасы жеткізу жиынтығына кірмейді және жеке сатып алынады. Шланг диаметрі ауа шығару саңылауының диаметріне сәйкес келуі тиіс.

Горизонталь орналастыру кезінде шығарылған ауаны кедергісіз бұруды қамтамасыз ету үшін шланғты жоғарыға қарай 10° көлбеулікпен орналастырыңыз.

Назар аударыңыз! Егер көмір сүзгісі орнатылған болса, оны ағытып алыңыз.

Ауа сорғыны қабырғадағы саңылауға жалғар алдында сору шланғасының диаметрі ауа шығару саңылауының диаметріне сәйкес келуі тиіс.

Сору шлангасының және қабырғадағы саңылаудың, шағын диаметрі ауа шығару тиімділігін азайтады және шу деңгейін айтарлықтай арттырады. Бүл жағдайда өндіруге жауапкершілік көтермейді.

! Жүргізілген сору шлангасының өте үзын болмауы маңызды.
! Сору шлангасын барынша көп майыстырмай жүргізіңіз. Майыстырудың максималды бұрышы 90°.
! Соратын шланг диаметрін аз ғана өзгертуге тырысыңыз.
! Соратын шлангтың ішкі беті барынша тегіс болуы тиіс.
! Соратын шланг сертификатталған материалдардан жасалуы тиіс.

Қайта айналдыру режимінде жұмыс жасау

Қайта айналдыру режимінде дүкендерден немесе сервис орталығынан сатып алуға болатын көмір сүзгісі орнатылуы тиіс.

Сузгі май бөлшектерін және іісті ұстан қалады да, тазартылған ауаны жоғарғы тор арқылы бөлмеге қайтарады.

OPHATY

Ауа сорғының төменгі жиегі мен ... арасындағы минималды арақашықтық:

– электрлік пісіру беті — 50 сантиметр,

– газды/аралас пісіру беті — 65 сантиметр,

Егер газ плитаны/панельді орнату жөніндегі нүсқаулықта көбірек арақашықтық көрсетілген болса, осы арақашықтықты есепке алыңыз.

Электр желісіне жалғау

Жалғар алдында аспап ішіндегі зауыттық жапсырмада көрсетілген деректердің электр желісінің нақты параметрлеріне сәйкес келетінін тексеріп алыңыз. Егер ауа сорғының байланыстыру кабелі ашамен жабдықталған болса, ашаны қолданыстағы ережелерге сәйкес орнатылған және қол жетімді жерде орналасқан розеткаға тығыңыз. Егер ауа сорғының байланыстыру кабелі ашамен жабдықталмаса немесе розетка қол жетімсіз жерде орналасса, аспапты орнату жөніндегі нұсқаулыққа сәйкес III санатты шектен тыс кернеу түындаған кезде желіні толықтай ажыратуды қamtамасыз ететін қос полюсті сәндіргішке жалғаңыз.

Ескерту! Ауа сорғыны электр желісіне жалғар және жұмысының, дұрыстығын тексерер алдында байланыстыру кабелінің дұрыс жалғанғанына көз жеткізіңіз.

Ауа сорғысы тиісті кабельдерімен бірге жеткізіледі. Егер кабель бүлінсе, ауыстыру үшін авторлық құқығы бар сервис орталығына хабарласыңыз.

Монтаждау

Ауа сорғы ауыр, сондықтан оны кемінде екі адам тасымалдауы және монтаждауы тиіс. Монтаждауды бастамас бұрын:

• Бүйымның өлшемі бойынша монтаждалатын жерге сәйкес келетінін тексеріңіз.
- Егер ауа сорғысы жиынтығында көмір сүзгілері (көмір сүзгісі) (*) бар болса, оны ауыстырыңыз (тиісті бөлімді караңыз). Егер ауа сорғыны қайта айналдыру режимінде қолданатын болсаңыз, көмір сүзгілерін (көмір сүзгісін) орнатыңыз.
- Ауа сорғының ішінде тасымалдау кезінде еніп кетуі мүмкін қандай да бір заттардың бар-жоғын тексеріңіз, мысалы, бұрандалары бар пакет (*), кепілдік парағы (*) және егер бар болса, міндettі түрде алыңыз.
- Монтаждалатын жердегі кабырғаға немесе төбеге еркін қатынауды қамтамасыз ету үшін мүмкіндігінше плитаны электр желісінен ажыратыңыз және ысырып қойыңыз немесе пісіру бетін үстал бетінен шығарып алыңыз. Егер бұл мүмкін болмаса, плитаны немесе пісіру бетін бұзылулардан қорғау үшін қалың материалмен жабыңыз. Ауа сорғыны құрастыруды тегіс бетте жүргізіңіз. Бетін қорғайтын материалмен жабыңыз және ауа сорғының бөлшектері мен бекіту бөлшектерін шығарып қойыңыз.
- Ауа сорғыны монтаждайтын жерде монтаждау аяқталғаннан кейін еркін қатынауды қамтамасыз ететін розетканың бар жоғын және шығарылған ауаны бұруға арналған каналға жалғануын тексеріңіз.
- Кажетті кұрылыс-монтаж жұмыстарын орынданыз (розетканы орнату, шығаратын шлангқа арналған саңылауды жасау).

Ауа сорғыны түрлі қабырғалар мен төбеге бекіту үшін дюбельдер ұсынылады. Монтаждауды бастамас бұрын білікті маман қабырға беті мен төбенің сәйкестігін тексеруі тиіс. Қабырға немесе төбе аспап салмағына шыдау үшін берік болуы тиіс. Ауа сорғыны қабырғаға сұйық шегенің, силиконның және т.б. Көмегімен бекітпеніз. Аспап тек ілінетін монтаждауға арналған.

Өнім сапасына қойылатын талаптарды мына мекен-жай бойынша жіберуіңізді сураймыз:

Қазақстан Республикасы, Алматы қаласы, Бегалин қ. 19\49, Пр-во «Gorenje», тел [phone]

Асханада түтін мен иіс қарқындығы жоғары болған кезде жоғары жылдамдықты қосыңыз. Ауа сорғыны дайындауды бастар алдында 5 минут қосу, дайындау барысында оны қосылған күйде қалдыру және дайындау аяқталғаннан кейін шамамен 15 минут өшірмеу ұсынылады. Төменде басқарудың үш түрінің сипаттамасы берілген.

Сорғы әр жағында орналасқан үш ауыстырып қосқыш көмегімен басқарылады. Ауыстырып қосқыштар телескоп бөлігін жылжытқан кезде көрінеді.

Телескопты сорғы автоматты өшіргішпен жабдықталған. Телескоп бөлігін жылжытқаннан кейін сорғы осыған дейін орнатылған жылдамдыққа қосылады.

1. 0 – Сорғы өшірілген.

I – Сорғы 1-жылдамдықпен жұмыс жасайды.

↓− 2 немесе 3-жылдамдыктарға ауысу.

1. II – Сорғы 2-жылдамдыкпен жұмыс жасайды (1-ауыстырып қосқыш ↓ күйінде түрған кезде).

III – Сорғы 3-жылдамдықпен жұмыс жасайды (1-ауыстырып қосқыш ↓ күйінде түрган кезде).

символы бар ауыстырып коскыш жарыкты косады немесе өшіреді. Жарык сорғы моторына тәуелсіз жұмыс жасайды. батырмасын басу моторды өшірмейді.

Телескоп бөлігін жапканнан кейін өшіргіш автоматты түрде жарықты және сорғы моторын қосады. Егер жылдамдықты және жарықты ауыстырып қосқыштар қосылған болса, онда телескоп бөлігін жылжытқан кезде мотор мен жарық автоматты түрде қосылады.

① – сорғыны ҚОСУ/ӨШІРУ. Сорғыны 1-жылдамдыкпен қосады.

- Жарыкты косу үшін басыңыз. Жарыкты өшіру үшін қайта басыңыз.

СЕНСОРМЕН БАСКАРУ

① ♂ ♂ ♂ ♂

① – Жылдамдыкты тандау мүмкін болуы ўшін КОСУ/ӨШІРУ сенсорын басыңыз.

- Жарыкты косу үшін басыңыз. Жарыкты өшіру үшін қайта басыңыз.

КЫЗМЕТ КОРСЕТУ

НАЗАР АУДАРЫНЫЗ! Тазалауды және басқа да кез келген жұмыстарды бастамас бұрын аспаптың байланыстыру кабелінің электр қорегінен ажыратылғанына немесе жалпы электр желісін өшіргіштің сөндірілгеніне көз жеткізіп алыңыз.

Егер аспап электр желісіне розетка арқылы жалғанса, одан байланыстыру кабелінің ашасын ажыратыңыз.

Тазалау

Аспаптың ішкі және сыртқы беттерін жүйелі түрде тазалап тұрыңыз (май сүзгілерінен жиі емес). Тазалау үшін бейтарап сүйық тазалау құралына малынған матаны қолданыңыз. Абразивтік тазалау құралдарын қолдануға болмайды. СПИРТТИ ҚОЛДАНУғА ТЫЙЫМ САЛЫНАДЫ!

ЕСКЕРТУ! Аспапты тазалау және сүзгілерді ауыстыру ережелерін орындамау өртке алып келуі мүмкін, сондықтан берілген нұсқауларды орындау ұсынылады. Өндіруші мотордың ықтимал ақауларына және дұрыс жөндемеу немесе берілген нұсқауларды орындамау салдарынан болған өртке жауап бермейді.

Сузгілер

Металл май сүзгісі май бөлшектерін устан қалады. Май сүзгісін айына бір рет агрессивті емес жуу құралдарымен қолмен немесе ыдыс жуу машинасында жылдам бағдарламада төмен температурамен тазалаңыз. Ыдыс жуу машинасында жуу кезінде сүзгі түсі өзгерүі мүмкін, бірақ бұл сүзгі жұмысына өсер етпейді. Май сүзгісін шығарып алу үшін оның түтқасынан төмен тартыңыз.

Көмір сүзгісі (қайта айналдыру режимінде жұмыс жасау үшін) дайындау кезінде пайда болатын жағымсыз іістерді жұтады. Сүзгінің қызмет ету мерзімі мен дәрежесі күн сайын дайындау қарқындығына және май сүзгісін тазалау жиілігіне байланысты болады. Кез келген жағдайда көмір сүзгісінің картриджін әр төрт ай сайын ауыстыру қажет. Көмір сүзгісін жууға және өзгертуге БОЛМАЙДЫ.

Шамдарды ауыстыру

Ауа сорғысы онтайлы жарықтандыруды қамтамасыз ететін, қарапайым шамдармен салыстырғанда 10 есе үзак қызмет ететін және электр энергиясын 90% дейін үнемдейтін жарық диодты шамдармен жабдықталған.

ECKEPTY!

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

Электр энергиясын унемдеу бойынша кецестер

1) Дайындауды бастаған кезде бу мен иіс шығаруды бақылау үшін ауа сорғысын минималды жылдамдықпен қосыңыз.

2) Булану каркындылығы артқан кезде ғана ауа сорғысының жұмыс жылдамдығын үлғайтыңыз.

3) Май буы мен иісті тиімді жою үшін ауа сорғысының сүзгілерін (сүзгісін) жүйелі түрде ауыстырып тұрыңыз.
