ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GV77D61SL AEG

КК Қолдану туралы нұсқаулары | Пештің сорғыш қондырғысы 137

AEG компаниясына кош келдініз! Кұрылғымызды тандағаныңызға ракмет.

Пайдалану туралы акпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жәндеу туралы акпаратты мына жерден алыңыз: www.aeg.com/support

Өндіруші ескертусіз өзгеріс енгізу құқығына не.

МАЗМУНЫ

Құрылғыны орнатып іске қолданар алдында бірге жеткізілген нұсқауларды мұқият оқып шығыңыз. Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жаракат немесе зақымға өндіруші жауапты емес. Нұсқаулықтарды кейін қарап жұру үшін әрқашан қауіпсіз және қол жетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

- Бүл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады. 8 жасқа толмаған балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.

• Балалардың құрылғымен ойнамауын қадағалау керек.

• Барлық орам материалдарын балалардан алыс ұстап, қоқыска тиісті түрде тастау керек.
• Кұрылғы жұмыс істеп түрғанда, балалар мен үй жануарларын алыс ұстаңыз.
• Балалар құрылғыны жәндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бүл құрылғы үйде пештердің, тағам пісіргіштердің және сол тәрізді басқа да пісіру құралдарының үстіне орналастырып қолдануға арналған.
• Бүл кұрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бул кұрылғыны кеңселерде, қонақүй бөлмелерінде, төсек пен таңғы ас берілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) тұрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас тұрғын жайда пайдалануға болады.
• Кандай да бір жөндеу жұмысын орындар алдында құрылғыны қуат көзінен ажыратыңыз.
• САКТЫК ЕСКЕРТУ: Алмалы бөлшектерді пісіру кұрылғыларымен бірге пайдаланғанда ысып кетуі мүмкін.
• Кұрылғымен бірге жеткізілген бекіту бұрандаларын ғана қолданыңыз, егер жеткізілмесе, орнату нұсқауларында ұсынылған бұрандаларды пайдаланыңыз. Құрылғыны орнату талаптарына сәйкес ыңғайлы және қауіпсіз жөрге орнатыңыз.
• ЕСКЕРТУ: Бұрандалар немесе бекіту құрылғысы осы нұсқауларға сәйкес орнатылмаса, ток соғу қауіптеріне әкелуі мүмкін.
  • Іұрылғыны бекіту үшін желімдерді пайдаланбаңыз.
  • Табалар қойылған пештің беті мен құрылғының төменгі бөлігіне дейінгі ең аз қашықтық, пешке немесе құрылғыға арналған орнату нұсқауларында өзгеше көрсетілмесе, кем дегенде 65 см болуға тиіс.

- Ауаны шығару жөргілікті нормативтік актілердің талаптарына сәйкес келуі керек.

• Газ немесе баска жанармай қолданатын құрылғылардан, сонымен қатар ашық оттан бөлінетін газдар бөлмеге қайта кірмес үшін, құрылғы орнатылған бөлменің жақсы желдетілуін қамтамасыз етіңіз.

- Желдету саңылауларының бітеліп қалмағанын және құрылғы жинаған ауа басқа құрылғылардан келетін түтін мен буды тартатын жүйеге (орталықтан жылыту жүйелері, термосифондар, су жылытқыштар және т.б.) тасымалданбағанын тексеріңіз.

• Кұрылғы басқа құрылғылармен бірге іске қосылғанда, бөлмедегі ең үлкен вакуум 0,04 мбар-дан аспау керек.

- Егер куат сымы зақымдалса, ток соғу қаупін болдырмау үшін, оны өндіруші немесе оның уәкілетті қызмет көрсету орталығы не сол сияқты білікті маман ауыстыруы тиіс.

- Егер сым жинағы зақымдалса, оны өндірушіден немесе оның уәкілетті қызмет көрсету орталығынан алуға болатын арнайы сым жинағына ауыстыру керек.

• Кұрылғы куат көзіне тура қосылған болса, құрылғыны электр желісінің барлық полюстерінен ажыратуға мүмкіндік беретін түйықтағыш құрылғымен жабдықталуы керек. Тоқтан толық айыру жұмыстарын Ⅲ-ші асқын кернеу санатында көрсетілген жағдайларға сай іске асыру керек. Ажырату құралын сымдарды өткізу ережелеріне сай бекітілген сымдарға біріктіру керек.

- Кұрылғының астына фламбе тәсілімен ас пісіруге болмайды.

- Қауіпті немесе жарылғыш материалдарды және буларды пайдаланбаңыз.

- Кұрылғының бетіндегі материалдың сапасы түспес үшін жұмсақ шүберекпен мезгіл-мезгіл тазалаңыз.

• Кұрылғының бетін тазалау үшін бумен тазалау құралын, сулы спрейді, қатты жеміргіш заттарды немесе өткір

темір құралдарды пайдаланбаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз.

• Өрт шықпас үшін май жинайтын сүзгілерді (кемінде 2 айда бір рет) және құрылғыға жиналған майларды тазалаңыз.
  • Кұрылғының ішін шүберекпен тазалаңыз.

2. ҚАУІПСІЗДІК ТУРАЛЫ НЎСҚАУЛАР

2.1 Орнату

АБАЙЛАНЫЗ!

Жаракат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Осы күрылғыны тек білікті маман ғана орнатуға тиіс.
• Булінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Кұрылғымен бірге жеткізілген орнату нұсқауларын орынданыз.
• Кұрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
• Кұрылғыны орнатпас бұрын барлық орам материалдарын, жапсырмасын және қорғаныш үлдірін алыңыз.
• Ауа тартқыш құрылғыны, егер қабырға орнатуға арнайы рүқсат берілмесе, онда орнатпаңыз.

2.2 Электртоғына косу

АБАЙЛАНЫЗ!

Өрт және электр қатеріне ұшырау қаупі бар.

• Электртоғына қосу жұмыстарының барлығын білікті электрші ғана іске асыруы керек.

• Техникалық ақпарат тактасындағы параметрлердің негізгі қуатпен жабдықтау желісіндегі электр параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Егер ( ) Белгішесі техникалық ақпарат тактайшасында жазылмаса, құрылғыны жерге түйықтау қажет.
  • Эркашан дұрыс орнатылған, сокқыға төзімді розетканы қолданыңыз.

• Электр сымдарының оратылуына жол бермеңіз.
• Көп тармақты адаптер мен үзартқыш сымды қолданбаңыз.
• Егер розетка бекітілмеген болса, ашаны жалғамаңыз.
• Кұрылғыны ажырату үшін электр сымынан тартпаңыз. Әрдайым қорек ашаны қолмен тартып шығарыңыз.
  • Ток жүріп түрған және гидроизоляциясы бар бөлшектерді электр қатерінен қорғау үшін құралсыз алынбайтын етіп мықтап орнату керек.
• Кұрылғының дұрыс орнатылғанықа көз жеткізіңіз. Бос әрі дұрыс емес электр желісінің сымы ағытпаны тым ысытып жіберүі мүмкін.
• Курылғыны орнатқаннан кейін қосыңыз. Орнатып болғаннан кейін электр желісіне қол жеткізуге болатынына көз жеткізіңіз.

2.3 Пайдалану

АБАЙЛАНЫЗ!

Жаракат алу, күйіп қалу және төқ соғу қаупі бар.

• Бүл тек тағам пісіруге арналған құрылғы. Құрылғыны басқа мақсатта қолданбаңыз.
  • Бул кұрылғының техникалық сипаттамасын өзгертпеніз.
  • Кұрылғыны дымқыл қолдармен немесе суға тиіп түрғанда пайдаланбаңыз.

• Тек құрылғымен бірге қамтамасыз етілген аксессуарларды ғана пайдаланыңыз.
  • Тамакты тоңмайға немесе майға пісіріп, күырғанда қызған заттарды немесе оттың жалының алыс ұстаңыз.

• Ашык электр грильдерін пайдаланбаныз.
  • Кұрылғыны сақтау орны үшін пайдаланбаңыз.
• Құрылғының жарығына тікелей қарау үшін үлкейткіш әйнекті, дүрбіні немесе баска да оптикалық құралдарды пайдаланбаңыз.
• Егер құрылғы басқа құрылғылармен жұмыс істесе, ең көп түзілетін қысым 4 Па (4x10–5 бар) шамасынан аспауы керек.

2.4 Сервис

• Кұрылғыны жәндеу үшін үәкілетті қызмет көрсету орталығына хабарласыңыз. Тек ғана фирмалық қосалқы бөлшектерді қолданыңыз.
• Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке

сатылады: Бүл шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға тұрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес келмейді.

2.5 Коңыска тастау

АБАЙЛАНЫЗ!

Жаракат алу немесе түншығу қаупі бар.

• Кұрылғыны утилизациялау жолы туралы акпарат алу үшін муниципалды органға хабарласыңыз.
• Кұрылғыны электр желісінен ажыратыңыз.
• Кұрылғыға жақын орналасқан электр кабелін кесіп, утилизациялаңыз.

3. OPHATY

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

3.1 Орнату нускаулары

Құрылғыны орнату туралы толық ақпарат алу үшін жеке ұсынылған орнату кітапшасын қараңыз.

Функция Сипаттамасы
1	Косулы/Өшірулі Ауа тартқышты қосады және өшіреді.
2	Бірінші жылдамдық Мотор бірінші жылдамдық деңгейіне ауысады.
3	Екінші жылдамдық Мотор екінші жылдамдық деңгейіне ауысады.
4	Ушінші жылдамдық Мотор үшінші жылдамдық деңгейіне ауысады.
5	Жылдамдықты күшейту Мотор ең жоғары жылдамдық деңгейіне ауысады. 8 минуттан кейін құрылғы алдыңғы параметрге қайта оралады.
6	Максималды жылдамдық Мотор максималды жылдамдық деңгейіне ауысады. 5 минуттан кейін құрылғы алдыңғы параметрге қайта оралады.
7	Breeze Мотор ең төменгі жылдамдықта жұмыс істейді. 60 минуттан кейін құрылғы сөнеді.
8	Hob2Hood® Ауа тартқыш құралды пештен басқару функциясының индикаторы.
9	Сүзгі туралы хабарландыру Көмір сүзгісін ауыстыру не тазалау және май сүзгісін тазалау қажет екенін еске салады.
10	Шам Шамдарды қосады және өшіреді. Шам қарқындығын өзгертеді.

5. ЭРКУНДІК КОЛДАНУ

Төмендегі кестеге сәйкес ұсынылған жылдамдықты тексеріңіз.

1 Тамакты жылытканда, какпақ жабылған ыдысты қолданып пісіргенде.

2 Бірнеше пісіру аймақтарында немесе оттықтарда қақпағы жабық ыдыста тамақ пісіргенде, баппен куырғанда.

3 Көп мөлшерdegі тағамдарды қақпақсыз қайнатқанда және құырғанда, бірнеше пісіру аймағында немесе оттықтарда пісіргенде.

Улкен мөлшерdegі тағамдарды қақпақсыз қайнатқанда және құырғанда, ылғалдылық көп.

Пісіргеннен кейін асу йдегі ауаны өте темен шу деңгейінде жаңартады. Оны таңбаны түрту арқылы белсендіруге және өшіруге болады. Функция 60 минуттан кейін автоматты түрде сөнеді. Тек пісіруден кейін пайдаланыңыз.

i

Тағамды пісіруге дейін және кейін ауа тартқышты шамамен 15 минут қосып қоюға кеңес беріледі.

Кұрылғыны белсендіру

i

Баскару панелі — сенсорлық өріс. Түтін тартқышты пайдалану үшін, тура ортасындағы таңбаны кемінде 1 секунд бойы түртіңіз.

ауа тарткыш күралды пайдалану үшін:

1. танбасын басу аркылы кұрылғыны қосыңыз.
   Енді функцияларды белсендіре аласыз.
2. Функцияны белсендіру үшін таңбаны түртіңіз.

Кұрылғыны сөндіру

Кұрылғыны сөндіру үшін Ⓐтаңбасын қайта басыңыз.

Жарыктандыру

i

Ауа тартқыштың шамы басқа ауа тартқыш функцияларынан тәуелсіз жұмыс істейді.

Жарыктандыруды белсендіру және өшіру

Пісіру бетін жарыктандыру үшін таңбасын түртіңіз. Жарықтың қарқындылығын келесі ретпен өзгерту үшін таңбаны қайта түртіңіз: «Максимум», «Орташа», «Төмен», «Өшірулі».

Шамдарды өшіру үшін таңбасын түртіп, 3 секунд бойы үстап тұрыңыз.

5.2 Hob2Hood®

Бүл — плитаны ауа тартқышқа жалғайтын функция. Плита да, ауа тартқыш та инфрақызыл сигнал коммуникаторымен жабдықталған. Желдеткіш жылдамдығы режим параметріне және плитадағы ең ыстық выдыстың температурасына байланысты анықталады. Немесе желдеткішті плитаны пайдаланып қолмен басқаруға болады. Бүл функцияны плитаның басқару тактасынан қосуға болады.

i

Функцияны пайдалануға қатысты толық ақпаратты поитаның пайдаланушы нұсқаулығынан қараңыз.

5.3 Сузгі туралы хабарландыру

Сүзгі дабылы май сүзгісін тазалау және оның түріне байланысты көмір сүзгісін ауыстыру немесе тазалау туралы ескерту ретінде қызмет етеді. Май сүзгісін тазалау керек болса, ғаңбасы 30 секунд бойы жүйелі түрде жыпылықтайды. Көмір сүзгісін

ауыстыру немесе тазалау керек болса, танбасы 30 секунд бойы секундына екі рет жыпылыктайды.

i

Май сүзгісін 40 сағат бойы пайдаланудан кейін және көмір сүзгісін 160 сағат бойы пайдаланудан кейін осы функция тәуелсіз түрде белсендіріледі.

i

«Куту және тазалау» тарауындағы «Май сүзгісін тазалау» тармағын қараңыз.

i

Күтім мен тазалау тарауында көмір сүзгісін тазалау немесе көмір сүзгісін ауыстыру туралы қараңыз.

Хабарландыру кезеңінде функция есептегішін қайта орнату үшін 🌐таңбасын 3 секунд түртіңіз. Егер дұрыс қайта орнатылса, таңбаның жыпылықтауы токтайды.

i

Эдепкі бойынша, көмір сүзгісінің функция есептегіші өшірулі болады. Қайта айналдыру режимі үшін ол белсендірілген болуы керек.

Көмір сүзгісінің есептегішін белсендіру немесе өшіру:

1. Баскару панелін қосыңыз.
2. Желдеткіш пен шам өшірілгенін тексеріңіз.
3. 2 таңбасын 3 секунд түртіңіз.
   Егер 2 және таңбасы бір рет жыпылықтаса, функция белсендірілді. Егер
   2 және ғаңбасы екі рет жыпылықтаса, функция ажыратылады.

6.1 Тазалау туралы ескертпелер

Жуғыш заттар

Абразивті жугыш заттарды және щеткаларды пайдаланбаңыз.

Кұрылғының бетін жұмсақ шүберекпен, жылы сумен және жұмсақ жұғыш затпен тазалаңыз.

Өзірлеуден кейін құрылғының кейбір бөліктері қызуы мүмкін. Дақтарды болдырмау үшін құрылғыны салқындатып, таза шүберекпен немесе қағаз сүлгілермен құргату керек.

Дактарды жумсак жуғыш затпен тазалаңыз.

Түтін шығарғышты таза ұстаңыз

Құрылғыны және май сүзгілерін ай сайын тазалаңыз. Ішіндегі және май сүзгілеріндегі майды муқият тазалаңыз. Жиналған май немесе басқа қалдық өртке әкелуі мүмкін.

Май сүзгілерін ыдыс жуу машинасында жууға болады.

Ыдыс жуғыш машинада төмен температураны және қысқа циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

Көмір сүзгіси

Көмір сүзгісінің толу уақыты тағам пісірудің түрі мен май сүзгісінің қаншалықты жиі тазаланғанына байланысты болады. Аксессуармен бірге берілетін кітапшаны қараңыз.

Кез келген техникалық қызмет көрсетуді орындау алдында, плитада ыдыс жоқ екеніне және ауа тартқыш пен плитаның қуат көзінен ажыратылғанына көз жеткізіңіз.

6.2 Май сүзгісін тазалау

Екі май сүзгісі бар. Біреуі құрылғының астында және екіншісі алдыңғы жағында орналаскан.

Сүзгілерді орнату үшін қарама-қарсы жақтарында қыскыштар мен қадауштар пайдаланылған.

Сүзгіні тазалау үшін:

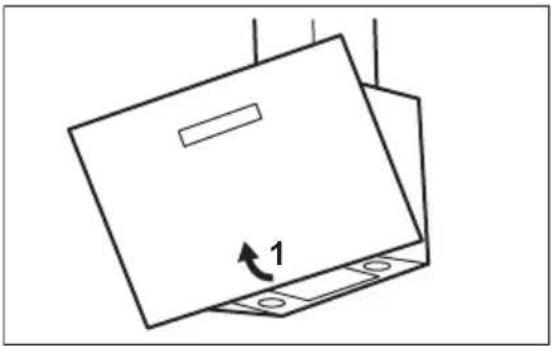

1. Ашу үшін қақпақты тартыңыз.

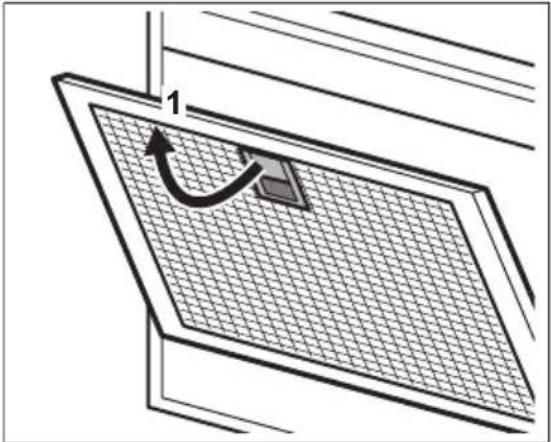

1. Ауа тарткыш құралдың астындағы сүзгінің түтқасын тартып, сүзгінің алдыңғы жағын аздап еңкейтіңіз.

1. Сүзгілерді жеміргіш емес жуғыш заттарды қолданып жөкемен немесе ыдыс жуғыш машинада тазалаңыз.

Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

1. Сүзгіні қайта орнына қою үшін алғашқы екі қадамды керісінше орынданыз. Қажет болса, барлық сүзгілер үшін қадамдарды қайталаныз.

6.3 Көмір сүзгісін ауыстыру - міндетті емес 📂

Түріне байланысты сүзгі қалпына келтірілуі не келтірілмеуі мүмкін. Сүзгімен бірге берілген парақшаны қараңыз.

Сүзгіні ауыстыру үшін:

1. Май сүзгілерін құрылғыдан шығарып алыңыз.
   Осы тараудағы «Май сүзгілерін тазалау» бөлімін қараңыз.

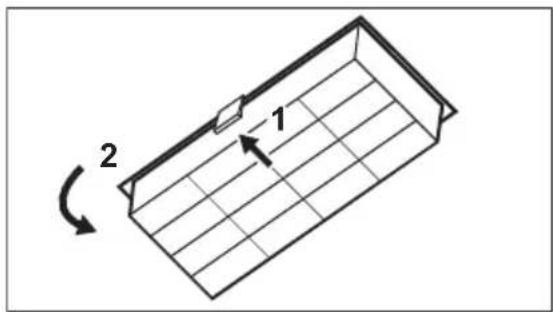

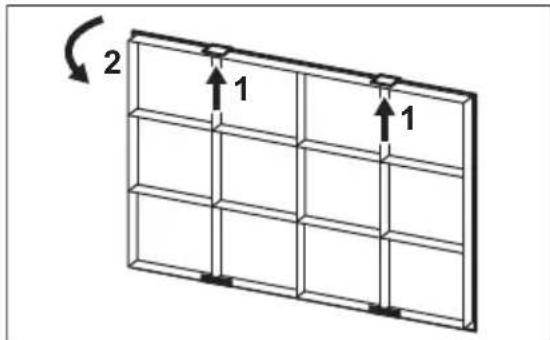

2. істікшені басып (1), сүзгінің алдыңғы жағын сәл еңкейтіңіз. Екі көмір сүзгісі бар. Біреуі құрылғының астында (А) және екіншісі алдыңғы жағында (В) орналасқан.

A.

1 2

2 1 1

1. Сүзгіні орнату үшін осы қадамдарды керісінше орынданыз.

6.4 Шамды ауыстыру

Бүл құрылғы ЖШД шамымен және бөлек іске қосу құралымен (ЖШД драйвері) жабдықталған. Бүл бөлшектерді техник қана ауыстыра алады. Ақаулық орын алған жағдайда "Қауіпсіздік нұсқаулары" тарауындағы "Қызмет көрсету" бөлімін қараңыз.

7. АКАУЛЫКТЫ ТУЗЕТУ

АБАЙЛАНЫЗ!

Қауіпсіздік тарауларын қараңыз.

7.1 He ictepci3, erep...

Құрылғыны белсендіру мүмкін емес.	Құрылғы куат көзіне қосылған жоқ немесе теріс қосылған.	Құрылғының электр жүйесіне дұрыс қосылғанын тексеріңіз.
Құрылғыны белсендіру мүмкін емес.	Қуат көзінің болмауы. Сақтандырғышты немесе негізгі қосқышты тексеріңіз. Сақтандырғыш немесе қосқыш тізбекті үзуді жалғастырса, білікті электрикке хабарласыңыз.

Мәселе Ьіктимал себебі Шешім

Шам жұмыс істемей түр. Шамда ақау бар. Шамды ауыстырыңыз. «Қуту жәнетазалау» тарауын қараңыз.
Құрылғы буды жеткілікті түрдетартпайды.	Қозғалтқыш жылдамдығыпайда болған буларғасәйкес келмейді.	Қозғалтқыштың жылдамдығын өзгертіңіз.

Белгі салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиын келтіретін

жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі қалынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жергілікті қайта өңдеу орталығына өткізіңіз немесе жергілікті мекемеге хабарласыңыз.
