ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ 49LF551C LG

ПАЙДАЛАНУШЫ НУСКАУЛЫFЫ

Кұрылғыны қолданар алдында нұсқаулықты мұқият оқып, анықтамалық кұрал ретінде қолдану үшін сақтап қойыңыз.

ПЕРНЕ КОДТАРЫ

- Бул функция барлык үлгілерде бола бермейді.

Код (он алтылык)	Функция Ескертпе		Код (он алтылык)	Функция Ескертпе
00 CH +, PR + Кбк түймесі 53 List (Тізім) Кбк түймесі
01 CH -, PR - Кбк түймесі 5B Exit (Шығу) Кбк түймесі
02 Дыбыс деңгейі + Кбк түймесі 60 PIP(AD) Кбк түймесі
03 Дыбыс деңгейі - Кбк түймесі 61 Көк Кбк түймесі
06	> (Көрсеткі перне / Оң жақ перне)	Кбк түймесі 63	Сары	Кбк түймесі
07	< (Көрсеткі перне / Сол жақ перне)	Кбк түймесі 71	Жасыл	Кбк түймесі
08	Куат	Кбк түймесі	72	Кызыл	Кбк түймесі
09 Mute (Дыбысты өшіру) Кбк түймесі 79				Ratio / Aspect Ratio (Арақатынас/Арасалмақ еселігі)	Кбк түймесі
0В	Input (Kipic)	Кбк түймесі	91	AD (Дыбыс сипаттамасы)	Кбк түймесі
0Е	SLEEP (Автосендіру)	Кбк түймесі	7А	Пайдаланушы нұсқаулығы	Кбк түймесі
0F	TV, TV/RAD (ТД/Радио)	Кбк түймесі	7C	Смарт / Бастапқы	Кбк түймесі
10 - 19	* 0 - 9 сандық пернелері	Кбк түймесі	7E	SIMPLINK	Кбк түймесі
1A	Q.View / Flashback	Кбк түймесі	8E	►► (Алға қарай)	Кбк түймесі
1E	FAV (Таңдаулы арна)	Кбк түймесі	8F	◄◄ (Кері айналдыру)	Кбк түймесі
20	Text (Телемәтін)	Кбк түймесі	AA	Info (Ақпарат)	Кбк түймесі
21	T. Opt (Телемәтін параметрі)	Кбк түймесі	AB	Бағдарламалар кестесі	Кбк түймесі
28	Қайту (BACK)	Кбк түймесі	B0	► (Ойнату)	Кбк түймесі
30	AV (Дыбыс / Бейне) режимі	Кбк түймесі	B1	■ (Тоқтату / Файлдар тізімі)	Кбк түймесі
39 Такырып/Субтитр Кбк түймесі ВА				II (Қатыру / Жай ойнату / Кідірту)	Кбк түймесі
40	Λ (Көрсеткі пернесі / Курсор жоғары)	Кбк түймесі	BB	Футбол	Кбк түймесі
41	V (Көрсеткі пернесі / Курсор төмен)	Кбк түймесі	BD	● (REC)	Кбк түймесі
42	Қолданбаларым	Кбк түймесі	DC	3D	Кбк түймесі
43	Menu (Мәзір) > Settings (Параметрлер)	Кбк түймесі 99		Auto Configure (Автоконфигурация)	Кбк түймесі
44	OK / Enter	Кбк түймесі	9F	Арр (Қолданба)/ *	Кбк түймесі
45	Q.Menu	Кбк түймесі	9B	TV/PC	Кбк түймесі
4C	List (Тізім), - (тек ATSC)	Кбк түймесі

* 4C (0x4C) перне коды мажор-минор арнасын пайдаланатын ATSC/ISDB углілерінде бар.(Оңтүстік Корея, Жапония, Солтүстік Америка мен Колумбиядан баска Латын Америкасындағы углілер үшін)

- Көрсетілген сурет теледидарыңыздан өзгеше болуы мүмкін.

Өнімнің функцияларын сырттан басқару үшін USB-тізбек түрлендіргіші/RS-232C кіріс ұясын сыртқы басқару құрылғысына (компьютер немесе A/V (дыбыс-бейне) басқару жүйесі сияқты) қосыңыз.

Ескертпе: теледидардағы басқару портының түрі үлгі сериялары арасында басқаша болуы мүмкін.

* Косылым мумкіндігінің бүл түрін барлық үлгілер қолдай бермейтінінен хабардар болыңыз.
* Кабель берілмеген.

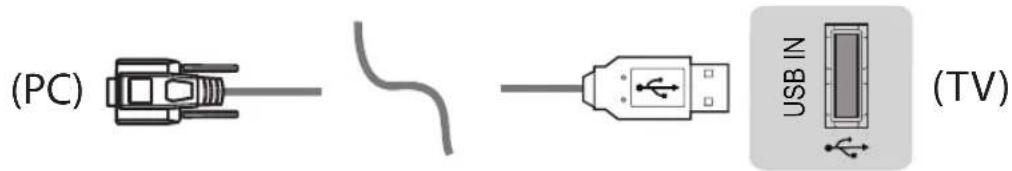

USB кабелі бар USB-тізбек түрлендіргіші

USB τγρι

(PC) USB IN (TV)

• LGTV PL2303 чип негізінdegі (Сатушы идентификаторы: 0x0557, Өнім идентификаторы: 0x2008) USB құрылғысын LG компаниясы жасамаған немесе қамтамасыз етпеген тізбекті түрлендіргішке жалғауды қолдамайды.
- Оны АТ қолдау көрсету мамандарына арналған құрал-жабдықтарды сататын компьютер дүкендерінен сатып алуға болады.

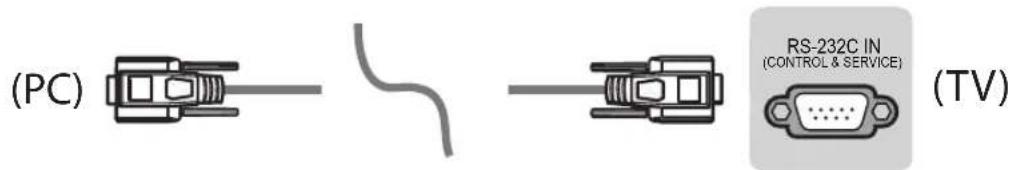

DE9 (9 істікшелі D-Sub) түрі

- Нускаулыкта көрсетілгендей компьютер мен теледидарды жалғау үшін қажет RS-232C (DE9, 9 істікшелі D-Sub, «аналыктан аналыққа» түрі) үшін RS-232C кабелін сатып алуыңыз қажет.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Косылым интерфейсі теледидардан баскаша болуы мумкін.

Телефон уясының түрі

• Нускаулыкта көрсетілген компьютер мен теледидарды қосу үшін қажет RS-232 кабеліне телефон розеткасын алу керек.
  * Баска углілер ушін USB портына қосыңыз.
  * Косылым интерфейсі теледидардан баскаша болуы мүмкін.

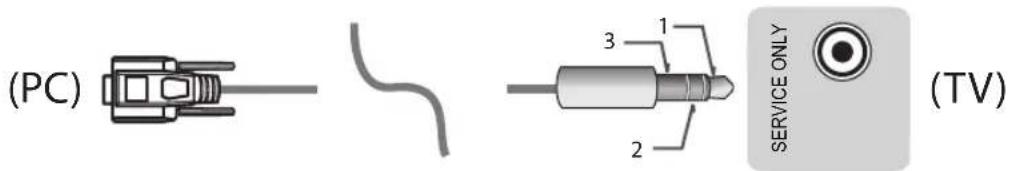

(PC) 3 1 2 SERVICE ONLY (TV)

- Немесе

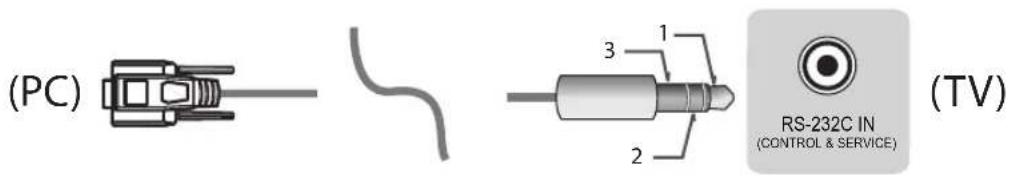

(PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

Тутынушы компьютері RS-232C конфигурациялары

3 сымды конфигурациялар(Стандартты емес)

1 5 6 9

RS-232C (Тізбекті порт)

Компьютер ТД RXD 22TXD TXD 31RXD GND 53GND

HEMECE RXD 32TXD TXD 21RXD GND 53GND

D-Sub 9 Телефон

Set ID (Курылғы идентификаторы)

Кұрылғы идентификаторының нөмірін келесі беттері «Накты деректерді экранға шығару» белімінен караңыз. р.6

1. Herizrì мәзірлерді ашу үшін ПАРАМЕТРЛЕР түймесін басыңыз.
2. (*Жалпы → Осы теледидар туралы немесе ПАРАМЕТР) тармағына жылжу үшін шарлау түймелерін және ОК түймесін басыңыз.
3. Кодты орнату тармағына жылжу үшін шарлау түймелерін және ОК түймесін басыңыз.
4. Кұрылғы идентификаторы нөмірін таңдау үшін солға немесе онға жылжыңыз және ЖАБУ пәрменін таңданыз. Реттеу ауқымы 1-99 болып табылады.
5. Аяктаған кезде, ШЫIFY түймесін басыңыз.

Байланыс параметрлері

• Тасымалдау жылдамдығы: 9600 бит/с (UART)
• Деректің ұзындығы: 8 бит
• Жуптылык: жок

• Стоп-бит: 1 бит
  • Байланыс коды: ASCII коды
• Айкыш (карама-карсы бағытты) кабель пайдаланыңыз.

Пәрмендердің анықтамалық тізімі

(Улгіге байланысты)

	COMMAND1 COMMAND2	Деректер(Он алтылық)		COMMAND1 COMMAND2	Деректер(Он алтылық)
01. Куат* k a 00 - 01 15. Баланс k t00 - 64
02. Арасалмақеселігі	k c (p.7)		16. Түс температурасы	xu00 - 64
03. Screen Mute (Экран дыбысын өшіру)	k d(p.7)		17. ISM Method (ISM әдіci) (Тек плазмалық теледидар)	jp (p.8)
04. Volume Mute (Дыбысты өшіру)	k e00 - 01 18. Эквалайзер jv(p.8)
05. Volume Control (Дыбыс деңгейін бақылау)	k f 00 - 64		19. Энергияны сақтау	jq00 - 05
06. Контраст k g 00 - 64			20. Tune Command (Реттеу пәрмені)	m a (p.9)
			21. Арна (Бағдарлама) Add/Del (Қосу/Жою) (Өткізіп жіберу)	m b 00 - 01
07. Жарықтық	k h 00 - 64
08. Түс	k i00 - 64 22. Key (Перне) m c				перне КОДТАРЫ
09. Реңкі	k j00 - 64		23. Control Back Light, Control Panel Light (Басқару құралының артқы жарығы, Басқару тақтасының шамы)	m g 00 - 64
10. Дәлдік	k k 00 - 32		24. Input select (Кірісті тандау) (Басты)	xb (p.11)
11. OSD Select (OSD тандау)	k l 00 - 01		25. 3D (Тек 3D үлгілері)	xt(p.11)
12. Remote Control Lock Mode (Қашықтан басқару құралының құлыптау режимі)	k m 00 - 01		26. Extended 3D (Кеңейтілген 3D) (Тек 3D үлгілерінде)	xv(p.11)
13. Treble (Жоғары жиіліктер)	k r 00 - 64		27. Auto Configure (Автоконфигурация)	ju(p.12)
14. Bass (Басс)	k s00 - 64

* Ескертпе: DivX немесе EMF сиякты USB әрекеттері кезінде Power (ка) және Key (мс) пәрмендерінен басқа барлық пәрмендер орындалмайды және NG ретінде қарастырылады. RS232C кабелімен теледидар «ka command» пәрменімен қосу немесе өшіру күйінде байланыса алады. бірақ USB-to-Serial түрлендіргіш кабелімен команда тек ТД қосылып түрғанда жұмыс істейді.

Тасымалдау / кабылдау протоколы

Transmission

[Command 1] : Теледидарды баскаруға арналған бірінші пәрмен. (j, k, m немесе x)

[Command 2] : Теледидарды баскаруға арналған екінші пәрмен.

[Set ID] : Параметр мәзірінен қажетті монитор идентификаторының нөмірін тандау үшін [Set ID] параметрін реттей аласыз.

Теледидардағы реттелетін ауқым: 1-99. [Set ID] шамасы «0» деп қойылса, жалғанған әрбір орнатуды басқаруға болады.

* Кодты орнату мәзірде ондық (1 - 99) және тасымалдау/қабылдау протоколында он алтылық (0x00 - 0x63) түрінде көрсетіледі.

[DATA] : Пөрмен деректерін тасымалдау үшін (он алтылық). Пөрмен күйін оқу үшін, «FF» деректерін жіберіңіз.

[Cr] : Каретканы кайтару - ASCII коды «0x0D»

[ ] : Бос орын – ASCII коды «0x20»

OK Acknowledgement

[Command2][ ][Set ID][ ][OK][Data][x]

* Калыпты деректерді кабылдағанда, өнім осы пішім негізінде АСК (растау) хабарын жібереді. Бүл кезде деректер оқу режимінде болса, деректер ағымдағы күй деректерін білдіреді. Деректер жазу режимінде болса, деректер компьютердің деректерін береді.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* Жұмыс істемейтін функциялардан немесе байланыс қателерінен қате деректер алғанда, құрылғы осы пішім негізінде АСК (растау) таратады.

Деректер 00: Тыйым салынған код

Накты деректерді экранға шығару (Он алтылық → Ондық)

* Енгізілген [data] он алтылық сан болса, келесі түрлендіру кестесін қараңыз.

* Арна нөмірін тандау үшін Арнаны реттеу (та) пәрмені екі байтты он алтылық мәнді ([data]) пайдаланады.

00: 0-кадам 32: 50-кадам (Set ID 50) FE: 254-кадам

01: 1-кадам (Set ID 1) 33: 51-кадам (Set ID 51) FF: 255-кадам

... ... ...

0A: 10-кадам ( Set ID 10) 63: 99-кадам ( Set ID 99) 01 00: 256-кадам

... ... ...

0F: 15-кадам ( Set ID 15) C7: 199-кадам 27 0E: 9998-кадам

10: 16-кадам ( Set ID 16) C8: 200-кадам 27 OF: 9999-кадам

* Улгіге және сигналға байланысты пәрмендер басқаша жұмыс істеуі мүмкін.

1. Kyat (Command: k a)

▶ Теледидардың куатын *қосу немесе өшіру күйін басқару үшін.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Деректер 00 : Ⓤшіру 01: *Куатты косу

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Теледидардың куатын қосу немесе *өшіру күйін көрсету үшін

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Сол сиякты, баска функциялар «FF» деректерін осы пішім негізінде тасымалдаса, Растау кері байланысы әрбір функция туралы күйді көрсетеді.

1. Арасалмаç еселігі (Command: k c) (Herizrì сурет өлшемі)

Экранның пішімін реттеу ушін. (Herizrì сурет пішімі) Сондай-ак, экран пішімін Q.MENU мезіріндегі «Арасалмақ еселігі» параметрін пайдаланып реттеуге болады. немесе СУРЕТ мезірі.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

02: Жалпақ экран (16:9)

04: Масштабтау

05: Масштабтау 2 (Латын Америкасы (тек Колумбия улгісінен баска))

06: Бағдарлама/ тупнұсқа арқылы орнатылды

07:14:9

(Еуропа, Таяу Шығыс, Колумбия, Азия (Оңтүстік Корея мен Жапония үлгісінен басқа))

09: * Тек іздеу

0В: Толык кецейту

(Еуропа, Таяу Шығыс, Колумбия, Азия (Оңтүстік Корея мен Жапония үлгісінен басқа))

* Компьютер кірісін пайдаланып 16:9 немесе 4:3 экранның арасалмақ еселігін тандайсыз.

* DTV/HDMI/Курамдас режимінде (жоғары ажыратымдылық) Тек қарап шығу мүмкіндігі қол жетімді.

* Толық кеңейту режимі үлгіге қарай басқаша жұмыс істеуі мүмкін және оған DTV үшін толығымен және ATV, AV үшін жартылай қолдау көрсетіледі.

1. Screen Mute (Экран дыбысын өшіру) (Command: k d)

▶ Экран дыбысын косуды/өшіруді тандау үшін.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Деректер 00 : Экран дыбысын ешіру функциясы қосулы (Сурет қосулы) Бейне дыбысын ешіру функциясы ажыратулы

01: Экранды өшіру функциясы қосулы (Сурет ажыратулы)

10: Бейне дыбысын өшіру функциясы қосулы

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Тек Бейне дыбысын өшіру функциясы қосылған жағдайда, теледидар Экранда көрсету (OSD) дисплейін көрсетеді. Бірақ Экранды өшіру функциясы қосылған жағдайда, теледидар Экранда көрсету дисплейін көрсетпейді.

1. Volume Mute (Дыбысты эшіру) (Command: k e)

▶ Дыбыс деңгейін қосу/ажырату функциясын басқару үшін.

Дыбысты өшіру функциясын қашықтан басқару құралындағы MUTE түймесін пайдаланып реттеуге де болады.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Деректер 00 : Дыбысты өшіру функциясы қосулы (Дыбыс өшірулі)

01 : Дыбысты өшіру функциясы өшірулі (Дыбыс қосулы)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Дыбыс деңгейін басқару) (Command: k f)

▶ Дыбыс деңгейін реттеу үшін.

Дыбыс деңгейін қашықтан басқару құралындағы дыбыс деңгейі түймелерімен де реттеуге болады.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

1. Contrast (Контраст) (Command: k g)

▶ Экран контрастын реттеу үшін.

Контрастты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Brightness (Жарыктык) (Command: k h)

▶ Экран жарыктығын реттеу үшін.

Жарыктыкты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Tyc (Command: k i)

▶ Экран түсін (Түс) реттеу үшін.

Түсті СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Ренк (Command: k j)

▶ Экран рецкін реттеу үшін.

Реңкті СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Деректер қызыл : 00 - Жасыл : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Аныктык (Command: k k)

▶ Экран анықтығын реттеу үшін.

Деректер Ең төмені: 00 - Ең жоғары: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. OSD Select (Экранда көрсету дисплейін тандау) (Command: k I)

▶ Ġашыктан басқарғанда OSD (Экранда көрсету дисплейі) дисплейін қосу/өшіру функциясын тандау үшін.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Деректер 00 : OSD Өшіру 01: OSD қосу

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Remote control lock mode (Қашыктан басқару құралының құлып режимі) (Command: k m)

▶ Алдыңғы панельдің басқару элементтерін және қашықтан басқару құралын құлыптау үшін.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Деректер 00 : Кулыпты 01: Кулыпты косу Өшіру

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Ķашыктан баскару құралын пайдаланбасаңыз, осы режимді пайдаланыңыз.

Желі куаты өшірулі және қосулы болғанда (20 - 30 секундтан кейін өшіру және қосу), сыртқы басқару элементінің құлпы ашылады.

* Куту режимінде (түрақты қуат көзі таймер арқылы немесе «ка», «тс» пәрмені арқылы ажыратылғанда) перне құлпы қосылған болса, теледидар ИҚ және жергілікті перненің қуат қосу пернесі арқылы қосылмайды.

1. Treble (Жоғары жиіліктер) (Command: k r)

▶ Жоғарғы жиілікті реттеу үшін.

АУДИО мәзірінде де реттеуге болады.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Улгіге байланысты)

1. Bass (Бacc) (Command: k s)

▶ Бассты реттеу үшін.

АУДИО мәзірінде де реттеуге болады.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Улгіге байланысты)

1. Баланс (Command: k t)

▶ Балансты реттеу үшін.

Балансты АУДИО мәзірінде де реттеуге болады.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Color(Colour) Temperature (Tyc температурасы) (Command: x u)

▶ Түс температурасын реттеу үшін. Түс температурасын СУРЕТ мәзірінде де реттеуге болады.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. ISM Method (ISM ədici) (Command: j p) (тек плазмалык теледидарда)

▶ ISM ədɪsɪn басқару үшін. ISM ədɪsɪn ПАРАМЕТР мәзірінде де реттеуге болады.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 02: Орбитер

08: Калыпты

20: Түсті жүү

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Эквалайзер (Command : j v)

▶ Күрылғының EQ мәнін реттеу үшін. Transmission [j][v][ ][Set ID][ ][Data][Cr]

76	5	Жи	лік 4	3210	Қадам
00	01-жолақ			00000	0(ондық)
00	12-жолақ			00001	1(ондық)
0	1		0	3-жолақ	...	...	...	...	...	...
01	14-жолақ			1001119(ондық)

1005-жолак 1010020(ондык)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Ол үлгіге байланысты болады және дыбыс режимі EQ реттелетін мәні болғанда реттей аласыз.

1. Energy Saving (Энергияны унемдеу) (Command: j q)

▶ Теледидардың куат түтынуын азайту үшін. Energy Saving (Энергияны үнемдеу) функциясын СУРЕТ мәзірінде де реттеуге болады.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Деректер

00 : Ⓤwipy

01 : Ең аз

02 : Орташа

03 : Ең көп

* (Улгіге байланысты)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Tune Command (Реттеу пәрмені) (Command: m a)

* Бул пәрмен үлгіге және сигналға байланысты басқаша жұмыс істеуі мүмкін. - Еуропа, Таяу Шығыс, Колумбия, Азия (Оңтүстік Корея мен Жапония үлгісінен басқа) үшін

▶ Келесі физикалық нөмірге арнаны тандаңыз.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

[Data 00][Data 01] Арна деректері

Деректер 00 : Арна деректерінің жоғарғы байты

Деректер 01 : Арна деректерінің төменгі байты - 00 00 \~ 00 С7 (Ондык : 0 \~ 199)

[Data 00][Data 01]: Арна деректері

Data 00 : Жоғары арна деректері

Data 01 : Төмен арна деректері

- 00 00 \~ 27 0F (Ондык: 0 \~ 9999)

Data 02 : Kipic kəzì (Сандык)

* Реттеу пәрменінің мысалдары:

1. Аналогтык жерусті (PAL) 10-арнаға реттеніз.

Set ID = Барлығы = 00

Деректер 00 және 01 = Арна деректері: 10 = 00 0а

Деректер 02 = Аналогтык жерусті теледидары = 00

Нэтиже = ma 00 00 0a 00

1. Сандык жерусті (DVB-T) 01-арнаға реттеңіз.

Set ID = Барлығы = 00

Деректер 00 және 01 = Арна деректері: 1 = 00 01

Деректер 02 = Сандык жерусті теледидары = 10

Нәтиже = ma 00 00 01 10

1. Жерсерік (DVB-S) 1000-арнага реттеңіз.

Set ID = Барлығы = 00

Деректер 00 және 01 = Арна деректері: 1000 = 03 Е8

Деректер 02 = Сандык жерсерік теледидары = 40

Нэтиже = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

- Онтустік Корея, Солтустік/Латын Америкасы (Колумбия үлгісінен баска) үшін

▶ Арнаны келесі физикалык/мажор/минор нөмірге реттеу үшін.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Сандык арналарда физикалык, мажор және минор арна нөмірі бар. Физикалык нөмір — накты сандык арна нөмірі, Мажор — арна салыстырылуы керек нөмір, ал Минор — бағыныңқы арна. ATSC тюнері арнаны Мажор/минор нөмірінен автоматты түрде салыстыратындыктан, Физикалык нөмір пәрменді сандык түрде жібергенде кажет емес.

Деректер 00 : Физикалық арна нөмірі

Деректер 01 және 02: xx (Бәрі бір)

Деректер 03 және 04: xx (Бәрі бір)

Деректер 00 : xx (Бәрі бір)

[Data 01][Data 02]: Мажор арна нөмірі

Деректер 01 : Арна деректерінің жоғарғы байты

Деректер 02 : Арна деректерінің төменгі байты

- 00 01 \~ 27 0F (Ондык: 1 \~ 9999)

[Data 03][Data 04]: Минор арна нөмірі

Деректер 03 : Арна деректерінің жоғарғы байты

Деректер 04 : Арна деректерінің төменгі байты

- 02 : Жергілікті теледидар (DTV) – Физикалық арна нөмірін пайдалану

- 06 : Кабельді теледидар (CADTV) – Физикалык

арна нөмірін пайдалану

• 22 : Жергілікті теледидар (DTV) – Физикалық арна нөмірін пайдаланбау
• 26 : Кабельді теледидар (CADTV) - Физикалық арна нөмірін пайдаланбау
• 46 : Кабельді теледидар (CADTV) – Тек мажор арна нөмірін пайдалану (Бір бөлікті арна)

Улкен және кіші арна деректері үшін екі байт қолданылады, бірақ әдетте темен байт жалғыз пайдаланылады (жоғары байт — 0).

* Реттеу пәрменінің мысалдары:

1. Аналогтық кабельдің (NTSC) 35-арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 00 = Арна деректері: 35 = 23

Деректер 01 және 02 = Мажор жок = 00 00

Деректер 03 және 04 = Минор жок = 00 00

Деректер 05 = Аналогтык кабель теледидары = 01

1. Сандык жергілікті (ATSC) 30-3-арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 01 және 02 = Мажор: 30 = 00 1E

Деректер 03 және 04 = Минор: 3 = 00 03

Деректер 05 = Сандык жергілікті теледидар = 22

Барлығы = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• Жапония үлгісі үшін

▶ Арнаны келесі физикалык/мажор/минор нөмірге реттеу ушін.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Деректер 00: xx (Бәрі бір)

[Data 01][Data 02]: Мажор арна нөмірі

Деректер 01 : Арна деректерінің жоғарғы байты

Деректер 02 : Арна деректерінің төменгі байты

- 00 01 \~ 27 0F (Ондык: 1 \~ 9999)

[Data 03][Data 04]: Минор/Бөлім арнасының нөмірі

(Жерсерікте бәрі бір)

Деректер 03 : Арна деректерінің жоғарғы байты

Деректер 04 : Арна деректерінің төменгі байты

Деректер 05 : Кіріс кезі (Жапония үшін сандык/жерсеріктік)

- 09 : CS2 (2-байланыс жерсерігі)

* Реттеу пәрменінің мысалдары:

1 Сандык жерусті (ISDB-T) 17-1 арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 01 және 02 = Мажор: 17 = 00 11

Деректер 03 және 04 = Минор/Бөлім: 1 = 00 01

1. BS (ISDB-BS) 30-арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 01 және 02 = Мажор: 30 = 00 1E

Деректер: 03 және 04 = Бәрі бір = 00 00

Деректер 05 = Сандык BS теледидары = 07

Барлығы = ma 00 00 00 1E 00 00 07

* Бүл мүмкіндік үлгіге байланысты басқаша болады.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Channel(Programme) (Арна(Бағдарлама)) Add/Del(Skip) (Косу/Жою(Өткізу)) (Command: m b)

▶ Келесі жолы ағымдағы арнаны (бағдарламаны) өткізу үшін.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Деректер 00: Del(ATSC, ISDB)/ 01: Косу

Skip(DVB) (Жою(ATSC,ISDB)/

Θτκίσυ(DVB))

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Жою (ATSC, ISDB)/ өткізу(DVB) немесе қосу үшін сақталған арна күйін орнатыңыз.

1. Key (Перне) (Command: m c)

▶ Кашыктағы ИҚ перненің кодын жіберу үшін.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Деректер Перне коды- р.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Control Back Light (Арткы жарыкты баскару) (Command: m g)

▶ Артқы жарықты басқару үшін.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Баскару панелінің шамы) (Command: m g)

- Плазмалы теледидар үшін

▶ Панель шамын баскару үшін.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Input select (Kipic kezin tandaу) (Command: x b) (Herizri cypet kipici)

▶ Негізгі сурет үшін кіріс көзін тандау үшін.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Деректер

00: DTV 01: CADTV

02: DTV жерсерiri 10: ATV

ISDB-BS

(Жапония)

03: ISDB-CS1

(Жапония)

04: ISDB-CS2

(Жапония)

11: CATV

20: AV немесе AV1 21: AV2

40: Component1 41: Component2

60: RGB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Бул функция үлгіге және сигналға байланысты болады.

1. 3D(Command: x t) (тек 3D yllgiler) (Yllgire байланысты)

▶ Теледидар үшін 3D режиміне өзгерту үшін.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

* (Улгіге байланысты)

Деректер курылымы

[Data 00] 00:3D косулы

01:3D өшірулі

02:3D-2D

03:2D-3D

[Data 01] 00:Жоғарғы және теменгі

01 : Катар

02: Тексеру тактасы

03:Кадр бірізді

04: Баған аралығын орнату

05:Жол аралығын орнату

[Data 02] 00 : Оннан солға

01: Солдан онға

[Data 03] 3D әсері(3D терендігі): Ең төмен : 00 - Ең жоғарғы : 14 (*Он алтылық код арқылы тасымалданады)

* [Деректер 02], [Деректер 03] функциялары угіге және сигналға байланысты болады.

* Erep [Data 00] 00 (3D косулы) болса, [Data 03] мағынасы жок.

* Erep [Data 00] 01 (3D өшірулі) немесе 02 (3D - 2D) болса, [Data 01], [Data 02] және [Data 03] магынасы жоқ.

* Erep [Data 00] 03(2D - 3D) болса, [Data 01] және [Data 02] магынасы жок.

* Erep [Data 00] параметрі 00 (3D қосулы) немесе 03 (2D-3D) болса, [Data 03] параметрі тек 3D режимі (Жанр) тек қолмен болғанда жұмыс істейді.

* Барлық 3D үлгі параметрлері ([Data 01]) таратуға/бейне сигналына сай қол жетімді болмауы мүмкін.

[Data 00] [Data 01] [Data 02] [Data 03]

00O O O
01xxx
02xxx
03xO O

X: бәрі бір

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

1. Extended 3D (Кенейтілген 3D)(Command: x v) (тек 3D улгілер) (Улгіге байланысты)

▶ Теледидар үшін 3D опциясына өзгерту үшін.

Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Data 00] 3D параметri

00:3D суретін түзету

01:3D терендігі (3D режимі тек колмен)

07:3D дыбысын масштабтау

08: Калыпты сурет көрінісі

09:3D режимі (Жанр)

[Data 01] Онда әрбір 3D параметрі үшін [Data 00] тарапынан аныкталған жеке аукым бар.

1) [Data 00] 00

00 болған кезде : Оңнан солға

01: Солдан онға

2) [Data 00] 01, 02 болған кезде

Деректер Ен темен: 0 - Ен жоғарғы: 14 (*он алтылық код арқылы тасымалдау)

Деректер мәнінің ауқымы (0 - 20) карау нүктесі ауқымын (-10-

+10) автоматты түрде түрлендіреді (Улгіге байланысты)

* Бул опция тек 3D режимі (Жанр) колмен болғанда жұмыс істейді.

3) [Data 00] 06 болған кезде, 07

00:Өшірулі

01:Косулы

4) [Data 00] 08

00 болған кезде: 3D-2D режимінен түрлендірілген 2D бейнесін 3D бейнесіне қайтару

01 : 3D бейнесінен 2D бейнесіне өзгерту, 2D-3D бейнесінен баска

* Турлендіру жағдайы сәйкес келмесе, пәрмен қате ретінде қаралады.

5) [Data 00] 09 болғанда

00: Стандартты 01: Спорт

1. Auto Configure (Параметрлерді автоматты түрде реттей) (Command: j u) (Улгіге байланысты)

▶ Автоматты түрде суреттің орнын реттеп, бейненің дірілдеуін азайтады. Бүл функция тек қана RGB (PC) режимінде жұмыс істейді.

Transmission [j][u][ ][Set ID][ ][Data][Cr]
