Optimum AutoFeed 45X - құжат жоюшы REXEL - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Құжаттарды автоматты берумен жою құрылғысы
Бренд	Rexel
Модель	Optimum AutoFeed 45X
Жою сыйымдылығы (автоматты беру)	Бір өтуде 300 параққа дейін (80 г/м²)
Автоматты беру	Иә, арнайы бөлім
Қолмен беру саңылауы	Иә, аз мөлшер үшін
Қабылданатын тасымалдағыш түрлері	Қағаз, қысқыштар (макс 26/6), түйрегіштер (макс 32 мм)
Тыйым салынған тасымалдағыш түрлері	CD, DVD, пластик, ламинатталған парақтар, түптелген құжаттар
Қауіпсіздік	Қақпақты 4 таңбалы кодпен құлыптау
Себет толы екендігінің көрсеткіші	Иә, автоматты тоқтатумен
Қызып кету көрсеткіші	Иә, салқындату үшін уақытша тоқтату
Кептелу көрсеткіші	Иә, парақ санын азайтыңыз
Кері жүру функциясы	Иә (батырманы басып тұру)
Күту функциясы	Әрекетсіздіктің 2 минутынан кейін автоматты
Майлау	Ұсынылатын Rexel майлау парақтары (әр 3 толтырудан кейін)
Тазалау	Роликтерді сүрту және инфрақызыл сенсорды мақта таяқшасымен тазалау
Кепілдік	2 жыл
Қайта өңдеу	ЭТБЖ (WEEE) нұсқаулығына сәйкес
Қоректендіру кернеуі	220-240 В ~ 50/60 Гц (стандартты ток)

Жиі қойылатын сұрақтар - Optimum AutoFeed 45X REXEL

Автоматты беруді қалай пайдалануға болады?

Бөлімнің қақпағын ашыңыз, MAX деңгейінен асырмай парақтарды салыңыз, содан кейін қақпақты жабыңыз. Жою автоматты түрде басталады. Қосымша парақтар үшін қақпақты ашып, жабыңыз.

Себет толы көрсеткіші жанса не істеу керек?

Құрылғы тоқтайды. Ажыратыңыз, кесу басын алыңыз (45X моделі) немесе есікті ашыңыз, себетті босатыңыз, содан кейін басты қайта салыңыз немесе есікті жабыңыз. Жалғастыру үшін автоматты іске қосу түймесін басыңыз.

Бөлім қақпағын қалай құлыптауға болады?

Қақпақты жабыңыз, содан кейін құлыптау түймелерін пайдаланып 4 таңбалы кодты енгізіңіз. Бұл кодты жазып алыңыз. Құлыпты ашу кодты енгізу арқылы немесе жою аяқталғаннан кейін немесе 30 минут әрекетсіздіктен кейін автоматты түрде жүзеге асырылады.

Қағаз кептеліп қалса не істеу керек?

Кептелу көрсеткіші жанады. Парақ санын азайтып, қайталап көріңіз. Қағазды босату үшін кері жүру функциясын пайдаланыңыз (батырманы басып тұру). Қажет болса, бөлімді ашып, кептеліп қалған парақтарды қолмен алыңыз.

Жою құрылғысын қалай майлау керек?

Rexel майлау парақтарын пайдаланыңыз (2101948 / 2101949). Бір парақты қолмен беру саңылауына салыңыз, ешқашан автоматты бөлімге емес. Себетті үш рет босатқаннан кейін майлаңыз.

Қандай құжат түрлерін жоюға болады?

Стандартты қағаз, қысқыштар (26/6 немесе кішірек), түйрегіштер 32 мм-ге дейін. Қолмен беру саңылауы арқылы: қалың қағаз <200 г/м², бүктелген A3 парақтары. Тыйым салынған: CD, DVD, пластик, түптелген құжаттар, жапсырмалар.

Құрылғы қызып кетсе не істеу керек?

Қызып кету көрсеткіші қызыл түсте жыпылықтайды. Құрылғыны автоматты түрде салқындатыңыз. Осы уақытта парақтардың салынғанын және себеттің бос екенін тексеріңіз. Салқындағаннан кейін цикл автоматты түрде жалғасады.

Инфрақызыл сенсорды қалай тазалау керек?

Егер жою құрылғысы қағазсыз жұмыс істей берсе, сенсор ластанған. Құрылғыны артқы қосқыш арқылы өшіріңіз, содан кейін сенсорды құрғақ мақта таяқшасымен ақырын тазалаңыз.

Ұзартқышты пайдалануға бола ма?

Жоқ. Құрылғыны әрқашан оңай қол жетімді электр розеткасына тікелей қосыңыз. Өрт қаупін болдырмау үшін ұзартқышты немесе көп розеткалы адаптерді пайдаланбаңыз.

Құлыптау кодын ұмытып қалсам не істеу керек?

Кодты қалпына келтіру мүмкін емес. Жою құрылғысы 30 минут әрекетсіздіктен кейін немесе жою аяқталғаннан кейін автоматты түрде құлпын ашады. Қажет болса, Rexel қолдау қызметіне хабарласыңыз.

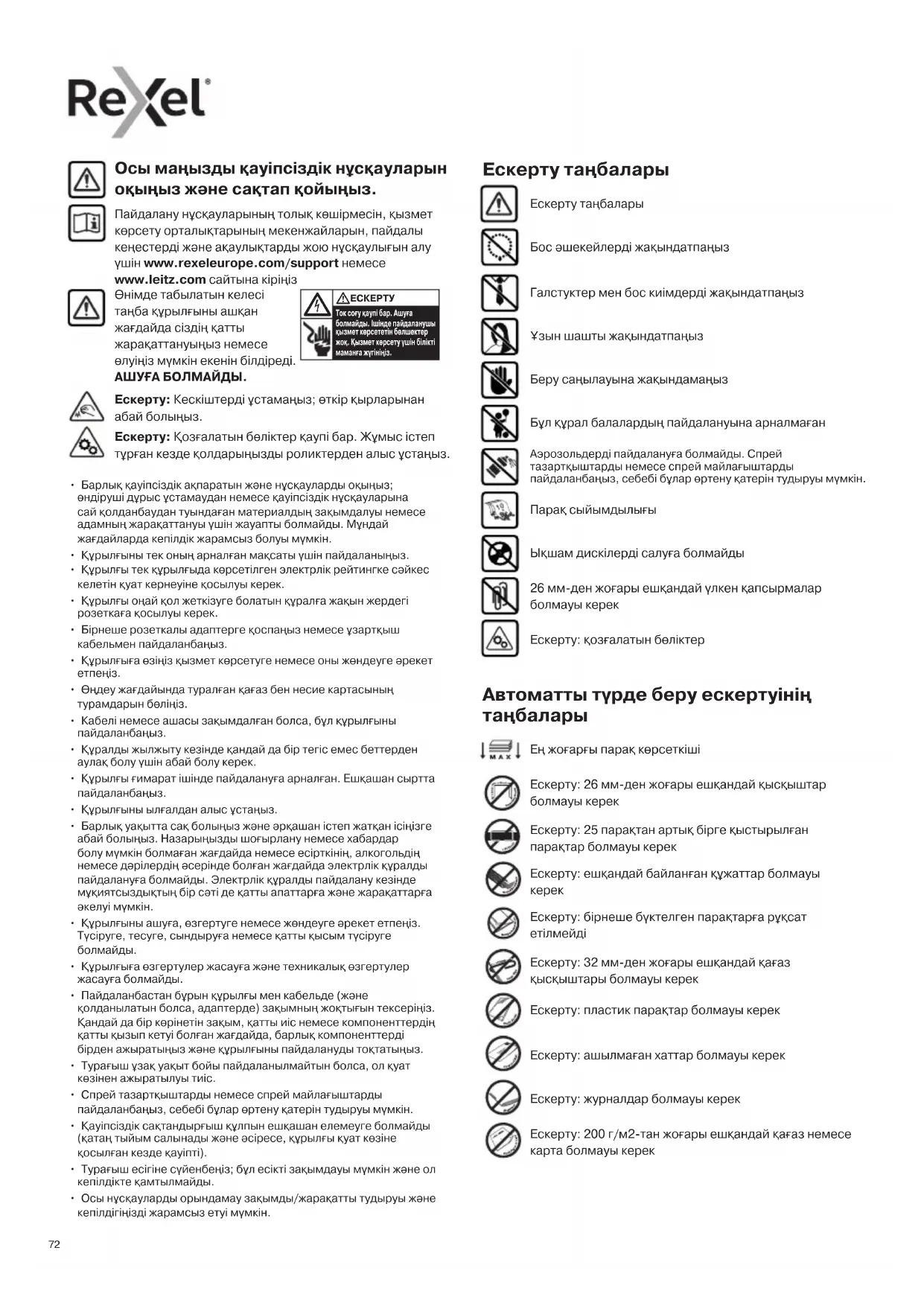

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Optimum AutoFeed 45X REXEL

Осы маңызды қауіпсіздік нүсқауларын оқыңыз және сақтап қойыңыз.

Пайдалану нускауларының толык көшірмесін, қызмет көрсету орталықтарының мекенжайларын, пайдалы кеңестерді және ақаулықтарды жою нускаулығын алу үшін www.rexeleurope.com/support немесе www.leitz.com сайтына кіріңіз

Өнімде табылатын келесі танба құрылғыны ашқан жағдайда сіздің қатты жаракаттануыңыз немесе өлуіңіз мүмкін екенін білдіреді.

ECKEPTY

Ток соғу қаупі бар. Ашуға болмайды. Ішінде пайдаланушы қызмет көрсететін белшектер жоқ. Қызмет көрсету үшін білікті маманға жүгініңіз.

АШУФА БОЛМАЙДЫ.

Ескерту: Кескіштерді ұстамаңыз; әткір қырларынан абай болыңыз.

Ескерту: Козғалатын бөліктер қаупі бар. Жұмыс істеп түрған кезде қолдарыңызды роликтерден алыс ұстаңыз.

- Барлык қауіпсіздік ақпаратын және нұсқауларды оқыңыз; өндіруши дұрыс ұстамаудан немесе қауіпсіздік нұсқауларына сай қолданбаудан түындаған материалдың закымдалуы немесе адамның, жаракаттануы үшін жауалпы болмайды. Мүндай жағдайларда кепілдік жарамсыз болуы мүмкін.

• Курылғыны тек оның арналған мақсаты үшін пайдаланыңыз.

- Кұрылғы тек құрылғыда көрсетілген электрлік рейтингке сәйкес келетін куат кернеуіне қосылуы керек.

- Кұрылғы онай қол жеткізуге болатын құралға жақын жердегі розеткаға қосылуы керек.

- Бірнеше розеткалы адаптерге коспаңыз немесе үзарткыш кабельмен пайдаланбаныз.

- Курылғыға өзіңіз қызмет көрсетуге немесе оны жөндеуге әрекет етпеніз.

- Өндөү жағдайында туралған қағаз бен несие картасының, турамдарын бөліңіз.

- Кабелі немесе ашасы закымдалған болса, бүл кұрылғыны пайдаланбаныз.

- Куралды жылжыту кезінде қандай да бір тегіс емес беттерден аулақ болу үшін абай болу керек.

- Кұрылғы ғимарат ішінде пайдалануға арналған. Ешкашан сыртта пайдаланбаныз.

• Курылғыны вілғалдан алыс устаңыз.

- Барлык уакытта сак болыңыз және әркашан істеп жаткан ісінізге абай болыңыз. Назарыңызды шоғырлану немесе хабардар болуу мүмкін болмаған жағдайда немесе есірткінің, алкогольдің немесе дәрілердің әсерінде болған жағдайда электрлік күралды пайдалануға болмайды. Электрлік күралды пайдалану кезінде муқиятсыздықтың бір сәті де қатты апаттарға және жарақаттарға әкелуі мүмкін.

- Кұрылғыны ашуға, өзгертуге немесе жөндөуге әрекет етпөңіз. Түсіруге, тесуге, сындыруға немесе қатты қысым түсіруге болмайды.

- Курылғыға өзгертулер жасауға және техникалық өзгертулер жасауға болмайды.

- Пайдаланбастан бурын курылғы мен кабельде (және колданылатын болса, адаптерде) зақымның жоқтығын тексеріңз. Кандай да бір көрінетін закым, қатты иіс немесе компоненттердің қатты қызып кетуі болған жағдайда, барлық компоненттерді бірден ажыратыңыз және курылғыны пайдалануды токтатыңыз.

- Турағыш ұзак ұакыт бойы пайдаланылмайтын болса, ол куат көзінен ажыратылуы тиіс.

- Спрей тазарткыштарды немесе спрей майлағыштарды пайдаланбаныз, себебі булар өртену қатерін тудыруы мүмкін.

- Kayínciždik сақтандырғыш күлпын ешкашан елемеуге болмайды (қатаң тыйым салынады және әсіресе, кұрылғы куат көзіне қосылған кезде қауіпті).

- Турагыш есігіне сүйенбеніз; бүл есікті закымдауы мүмкін және ол кепілдікте қамтылмайды.

- Осы нүсқауларды орындамау закымды/жаракатты тудыруы және кепілдігіңізді жарамсыз етуі мүмкін.

Ескерту таңбалары

Ескерту таңбалары

Бос эшекейлерді жақындатпаңыз

Галстуктер мен бос киімдерді жақындатпаңыз

¥зын шашты жақындатпаңыз

Беру саңылауына жақындамаңыз

Бул курал балалардың пайдалануына арналмаған

Аэрозольдерді пайдалануға болмайды. Спрей тазартқыштарды немесе спрей майлагыштарды пайдаланбаныз, себебі булар өртену қатерін тудыруы мүмкін.

Парак сыйымдылығы

Ыкшам дискілерді салуға болмайды

26 мм-ден жоғары ешқандай үлкен қапсырмалар болмауы керек

Ескерту: қозғалатын бөліктер

Автоматты түрде беру ескертуінің таңбалары

Ең жоғарғы парак көрсеткіші

Ескерту: 26 мм-ден жоғары ешкандай қыскыштар болмауы керек

Ескерту: 25 парактан артык бірге қыстырылған парактар болмауы керек

Ескерту: ешкандай байланған күжаттар болмауы керек

Ескерту: бірнеше буктелген парактарға рүксат етілмейді

Ескерту: 32 мм-ден жоғары ешқандай қағаз қыскыштары болмауы керек

Ескерту: пластик парактар болмауы керек

Ескерту: ашылмаған хаттар болмауы керек

Ескерту: журналдар болмауы керек

Ескерту: 200 г/м2-тан жоғары ешкандай қағаз немесе карта болмауы керек

Icon Typi Модельдер Түйме/индикатор және арекет
	Баскару түймелері	Барлык үлгілер300 парақ және одан көп	Авто іске қосу және құту түймесі (бір рет басу)
			Қолмен қайтару түймесі (басып тұру)
			Қолмен алға қарай іске қосу түймесі (басып тұру)
			Дайын индикаторы
			Қатты қысу индикаторы (турағыштың салқындауын күтіңіз)
			Асыра жүктеу индикаторы / Кептеліс индикаторы (парактарды азайтыңыз / кептелісті алып тастаңыз)
			Себет толы индикаторы (есікті ашыңыз және себетті босатыңыз; 45Х - турағыш басын көтеріп шығарыңыз және себетті босатыңыз)
			Есік ашық немесе турағыш басы алынған индикаторы (есікті мықтал жабыңыз немесе басты себетке қайта салыңыз)
			Салу есігі кұлыпталды индикаторы (4 сандық тіркесімді енгізу арқылы ашыңыз)
			Салу есігін құлыптау - қауіпсіздік тіркесімі түймесі 1
			Салу есігін құлыптау - қауіпсіздік тіркесімі түймесі 2
			Салу есігін құлыптау - қауіпсіздік тіркесімі түймесі 3
			Салу есігін құлыптау - қауіпсіздік тіркесімі түймесі 4

Жумыс

1. Өнімді қорабынан алыңыз.
2. Турағышты куат желісіне қосыңыз.
3. Кұрылғының артындағы ҚОСУ/ӨШІРУ түймесінің ҚОСУ позициясында болуын қамтамасыз етіңіз, ол көк қүту таңбасын жағады

4. Турағышты жуктеу үшін салу есігін ашу үшін салу есігінің, түтқасын жай ғана көтеріп, қужаттарды салыңыз. Қажет болса, оңай қол жеткізу үшін есікті 90 градуска әрі қарай ашуыңызға болады. Автоматты түрде беру бөліміне бір уақытта ең жоғарғы парак сыйымдылығына дейін жуктеңіз. «МАХ» деңгейінен асырманыз, себебі бул турағышты закымдауы мүмкін.

5. Турағыш салу есігі жабылғаннан КЕЙІН турау циклін автоматты түрде бастайды.

Бірінші әрекеттен кейін автоматты түрде беру бөлімінде әлі де қағаз болса, қағаз салу есігін екінші рет ашып, жабыңыз.

Назар аударыңыз: Кажет болса, енді салу есігін 4 сандык, кодты енгізу арқылы құлыптауыңызға болады («Қағаз салу есігін құлыптау» бөлімін қараңыз).

1. Егер тек бірнеше паракты турау керек болса, қолмен беру ұясын пайдалануыңызға болады, бұл кезде автоматты түрде беру белімі бос болуы керек.
2. Туралуы керек қағазды қолмен беру ұрысына салыңыз. Турағыш қағазды анықтайды және автоматты түрде іске қосылады.
3. Турағыш авто режимінде 2 минуттан көп уақыт бойы пайдаланылмай қалдырылса, турағыш куатты үнемдеу үшін үйқы режиміне автоматты түрде өтеді.
4. Турағыш қағаз турағыш аузына салынған кезде немесе салу есігі ашылғанда ұйқы режимінен автоматты түрде «оянады». Авто іске қосу түймесін басудын қажеті жок.

Қағаз салу есігін құлыптау

Қосымша қауіпсіздік үшін қағаз салу есігін құпия материалды турау кезінде құлыптауға болады.

Турағышты құлыптау үшін:

1. Кужаттарды науafa салыңыз. Кағаз салу есігін жабыңыз.
2. Кез келген 4 санды басыңыз. КОДЫНЫЗДЫ ЕСТЕ САҚТАНЫЗ!

Турағыш құлпы келесі уақыттарда автоматты түрде ашылады:

• 4 сандык код қайта енгізілгенде.
- Турау аякталғанда.
- Турағыш 30 минут бойы жұмыс істемегенде (бірақ күжаттар науада түрганда)

Себет толы

Турағыш себет толы кезде және себет толы таңбасықанып түрганда жұмыс істемейді.

• Босату ушін себетті жайлап сыртка тартыңыз.
- Бос себетті қайтадан орнына итеріңіз және турауды жалғастыру үшін Авто іске қосу түймесін басыңыз.

45X моделінде турағыш басы себет толған кезде одан көтеріледі. Бүл турағыштың турауын токтатады. Басты шығарып алыңыз, себетті босатыңыз және басты қайтадан орнына толығымен салынуын қамтамасыз ете отырып салыңыз.

600 немесе 750 парактык машиналарды пластикалык пакеттермен пайдалануға болады (2020175В)

Турау қабілеті

Optimum AutoFeed турағышы келесілерді турай АЛАДЫ:

- Капсырылған қағаз, капсырма бұрышы ең көбі 25 мм.

• 26/6 және 24/6 немесе кішірек капсырмалар.

• Ортаға тураланып салынған кіші өлшемді қағаз.

- Қағаз қыскышы бар қағаз, бұрышынан ең көбі 25 мм қағаз қыскышы (300М моделі: ТЕК қолмен беру ұасы арқылы).

- Кішкентай/орташа қағаз қыскыштары (ең үлкен сым қалынддығы = 0,9 мм).

• >80/100 г/м2 кағаз (ТЕК қолмен беру енгізу ұясы арқылы).

- Жартысынан буктелген АЗ қағазы, ең көбі 2 парак.

• 300 парак.

• 80 г/м2 кағаз

- A4 - 210 mm x 297 mm

- A5 - 148 mm × 210 mm

- А3 бір парак, А4 өлшемін жасау үшін жартысынан буктелген.

Optimum AutoFeed турай алады (колмен беру 丫асы арқылы):

Калың кағаз немесе карта < 200 г/м².

Жылтыр қағаз немесе екі жағында да баспасы бар парак.

Бірнеше рет буктелген парактар (Жартылай буктелген АЗ парактары).

Optimum AutoFeed турағышы келесі қағаздарды турай АЛМАЙДЫ:

Улкен капсырмалар. Капсырма аяғының ұзындығы 6 мм-ден үлкен еместігін тексеріңіз.

Улкен қағаз қыскыштары. Қағаз қыскышының ұзындығы 32 мм-ден аспайтының тексеріңіз

Пластик парактар, ламинатталған құжаттар, пластик қалталар.

Бульдог кыскыштары.

Байланған күжаттар.

Журналдар немесе көптеген капсырмалармен немесе кыскыштармен байланған басқа құжаттар.

Аэрозольдерді пайдалануға болмайды

Май жок, тек майлы парактар

Ыкшам дискілер мен DVD дискілері.

Катты кысу

Автоматты түрде беру турағышы үздіксіз, үзіліссіз пайдаланылса, ол қатты қызуы мүмкін және салқындату индикаторы қызыл түсте жыпылықтайды Турағыштың салқындауын күтіңіз. Турағыш қайтадан пайдалануға дайын кезде, қатты қызу / салқындату индикаторы өшеді. Турағыш турау циклі кезінде салқындауды қажет етсе, ешкандай әрекет керек емес; турағыш салқындағаннан кейін қағазды турауды автоматты түрде қайта бастайды. Құрылғы салқынданап жатқан кезде барлық орындауыңыз керек әрекет — қағаздың автоматты түрде беру бөліміне салынуын және себеттің бос болуын қамтамасыз ету.

Турағышты майлау

Майлау ушін тек Rexel Oil Sheets (2101948 & 2101949) майын пайдаланыңыз. ACCO Brands майлағыштардың баска түрлері осы құрылғының кез келген бөліктерінде пайдаланылған кезде өнімнің жұмысы немесе қауіпсіздігі үшін ешкандай жауапкершілікті қабылдамайды. Rexel себет үш рет босатылғаннан кейін май парағын пайдалануды ұсынады (және одан кейін әрбір үш қоқыс тастайды). Май парағын автоматты түрде беру бөліміне ЕМЕС, қолмен беру ұясына салыңыз. Май парағын автоматты түрде беру бөлімінде пайдалану автоматты түрде беру механизмінің жұмыс істеуіне кедергі келтіріп, беру роликтерін закымдайды. Роликтер булінсе, техникалық қызмет көрсету нұскауларын орындаңыз.

Техникалық қызмет көрсету

Автоматты түрде беру механизміндегі роликтер уақыт өте келе кірлейді, өнімнің ең жоғарғы өнімділігін сақтау үшін таза шуберекпен сүртіп тұрыңыз.

Енгізу ўясында орналасқан авто іске қосу инфрақызыл сенсоры кейде қағаз шаңымен жабылып, турағыштың құрылғыға ешқандай қағаз салынбай түрған кезде де іске қосылуына әкелуі мүмкін. Турағышты құрылғының артынан өшіріңіз және сенсорды мақта губканы пайдаланып абайлап тазалаңыз.

Пайдалануға болатын машиналар

(300 парактан жоғары)

Бул кұрылғыларды әр 6 - 12 ай сайын Rexel қызмет көрсету инженеріне көрсетуді ұсынамыз – техникалық қызмет көрсету бойынша контактілер туралы сұраулар үшін www.rexeleurope. com/support сайтын қараңыз.

Электрлік және Электрондық Жабдықтардың Қалдықтары (WEEE)

• Өзінің қызмет мерзімінің соңында өніміңіз WEEE болып қарастырылады. Сондыктан, WEEE өнімінің сурыталмаған коммуналдык қоқыс ретінде тасталмауы керектігін ескерту маңызды болып табылады. Ол компоненттері мен материалдарын қайта өндгеуге, қайта пайдалануға және қалпына келтіруге болатындай етіп бөлшектелуі үшін бөлек жиналуы тиіс (электр тогын шығаруда энергияны қалпына келтіру үшін жанармай ретінде).
• Кофамдык жинау орындарын муниципалитеттер WEEE өнімдерін жинау үшін жасаған, сіз үшін тегін.
• WEEE өніміңізді үйіңізге немесе кеңсєңізге жақын орналасқан жинау орнына апарыңыз.
• Жинау орнын табуда қындықтар түындаса, сізге өнімді сатқан сатушы WEEE өніміңізді қабылдауы керек.
• Сатушымен байланыста болмасаңыз, осы мәселе бойынша көмек алу үшін АССО компаниясына хабарласыңыз.
• WEEE өнімдерін қайта өндеу қоршаған ортаны қорғауға, адам денсаулығын қорғауға, шикізаттарды сақтауға, турақты дамуды жақсартуға және Еуропалық, Одакта тауар ұсыныстарын жақсартуды қамтамасыз етуге бағытталған. Бүған қүнды екінші рет шикізаттарды алу және қалдықты тастауды азайту арқылы қол жеткізіледі. WEEE өніміңізді жинау орнына апару арқылы осы мақсаттарға жетуге үлес қоса аласыз.
• Өніміңіз WEEE таңбасымен белгіленген (Х таңбасы бар құқыс себеті). Бүл таңба сізге WEEE өнімінің сұрыпталмаған коммуналдық құқыс ретінде тасталмауы керектігін хабарлауға арналған.

Кепілдік

• Осы құрылғының жұмысына қалыпы тайдаланылған жағдайда сатып алған күннен бастан екі жылға кепілдік беріледі. Кепілдік мерзімі кезінде ACCO Brands Europe компаниясы өз қарауымен ақаулы құрылғыны тегін жөндейді немесе ауыстырады. Дұрыс пайдаланбаудан немесе тиісті емес мақсаттар үшін пайдаланудан түындаған ақаулар кепілдікте қамтылмайды.
• Сатып алу күнінің дәлелі талап етіледі, ACCO Brands Europe компаниясы руксат етпеген адамдар тарапынан жасалған жәндеулер немесе өзгертулер кепілдікті жарамсыз етеді. Өнімдеріміздін, көрсетілген техникалық, деректерге сай болуын қамтамасыз ету біздің мақсатымыз. Бүл кепілдік тауарларды сатуды басқаратын қолданыстағы ұлтық, заңнамалар аясында тутынушылар иеленетін заңды құқықтарға әсер етпейді.
• Бул кепілдік австралиялык, тутынушыларға қолданылмайды - 104-беттегі кепілдікті қараңыз.
