MODE D'EMPLOI 42LB588V LG

Құрылғыны қолданар алдында нұсқаулықты мұқият оқып, анықтамалық

құрал ретінде қолдану үшін сақтап қойыңыз.

• Бұл функция барлық үлгілерде бола бермейді.

00 CH +, PR + Қбқ түймесі 53 List (Тізім) Қбқ түймесі

01 CH -, PR - Қбқ түймесі 5B Exit (Шығу) Қбқ түймесі

02 Дыбыс деңгейі + Қбқ түймесі 60 PIP(AD) Қбқ түймесі

03 Дыбыс деңгейі - Қбқ түймесі 61 Көк Қбқ түймесі

> (Көрсеткі перне / Оң жақ перне)

Қбқ түймесі 63 Сары Қбқ түймесі

< (Көрсеткі перне / Сол жақ перне)

Қбқ түймесі 71 Жасыл Қбқ түймесі

08 Қуат Қбқ түймесі 72 Қызыл Қбқ түймесі

09 Mute (Дыбысты өшіру) Қбқ түймесі 79

Ratio / Aspect Ratio

(Арақатынас/Арасалмақ еселігі)

0B Input (Кіріс) Қбқ түймесі 91 AD (Дыбыс сипаттамасы) Қбқ түймесі

0E SLEEP (Автосөндіру) Қбқ түймесі 7A Пайдаланушы нұсқаулығы Қбқ түймесі

0F TV, TV/RAD (ТД/Радио) Қбқ түймесі 7C Смарт / Бастапқы Қбқ түймесі

10 - 19 * 0 - 9 сандық пернелері Қбқ түймесі 7E SIMPLINK Қбқ түймесі

1A Q.View / Flashback Қбқ түймесі 8E ►► (Алға қарай) Қбқ түймесі

1E FAV (Таңдаулы арна) Қбқ түймесі 8F ◄◄ (Кері айналдыру) Қбқ түймесі

20 Text (Телемәтін) Қбқ түймесі AA Info (Ақпарат) Қбқ түймесі

Қбқ түймесі AB Бағдарламалар кестесі Қбқ түймесі

28 Қайту (BACK) Қбқ түймесі B0 ► (Ойнату) Қбқ түймесі

30 AV (Дыбыс / Бейне) режимі Қбқ түймесі B1

ꕗ (Тоқтату / Файлдар тізімі)

39 Тақырып/Субтитр Қбқ түймесі BA

ꕘ (Қатыру / Жай ойнату /

(Көрсеткі пернесі / Курсор

Қбқ түймесі BB Футбол Қбқ түймесі

V (Көрсеткі пернесі / Курсор

42 Қолданбаларым Қбқ түймесі DC 3D Қбқ түймесі

44 OK / Enter Қбқ түймесі 9F App (Қолданба)/ * Қбқ түймесі

45 Q.Menu Қбқ түймесі 9B TV/PC Қбқ түймесі

4C List (Тізім), - (тек ATSC) Қбқ түймесі

* 4C (0x4C) перне коды мажор-минор арнасын пайдаланатын ATSC/ISDB үлгілерінде бар.(Оңтүстік

Корея, Жапония, Солтүстік Америка мен Колумбиядан басқа Латын Америкасындағы үлгілер үшін)3 KAZҚАЗАҚША 3 СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУ СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУ • Көрсетілген сурет теледидарыңыздан өзгеше болуы мүмкін.Өнімнің функцияларын сырттан басқару үшін USB-тізбек түрлендіргіші/RS-232C кіріс ұясын сыртқы басқару құрылғысына (компьютер немесе A/V (дыбыс-бейне) басқару жүйесі сияқты) қосыңыз.Ескертпе: теледидардағы басқару портының түрі үлгі сериялары арасында басқаша болуы мүмкін.* Қосылым мүмкіндігінің бұл түрін барлық үлгілер қолдай бермейтінінен хабардар болыңыз.* Кабель берілмеген. USB кабелі бар USB-тізбек түрлендіргіші USB түрі USB IN

(PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132 • LGTV PL2303 чип негізіндегі (Сатушы идентификаторы: 0x0557, Өнім идентификаторы: 0x2008) USB құрылғысын LG компаниясы жасамаған немесе қамтамасыз етпеген тізбекті түрлендіргішке жалғауды қолдамайды.• Оны АТ қолдау көрсету мамандарына арналған құрал-жабдықтарды сататын компьютер дүкендерінен сатып алуға болады. RS232C кабелі бар RS-232C DE9 (9 істікшелі D-Sub) түрі• Нұсқаулықта көрсетілгендей компьютер мен теледидарды жалғау үшін қажет RS-232C (DE9, 9 істікшелі D-Sub, «аналықтан аналыққа» түрі) үшін RS-232C кабелін сатып алуыңыз қажет.

(PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132 Қосылым интерфейсі теледидардан басқаша болуы мүмкін.4 KAZҚАЗАҚША 4 СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУТелефон ұясының түрі• Нұсқаулықта көрсетілген компьютер мен теледидарды қосу үшін қажет RS-232 кабеліне телефон розеткасын алу керек.* Басқа үлгілер үшін USB портына қосыңыз.* Қосылым интерфейсі теледидардан басқаша болуы мүмкін.

Тұтынушы компьютері RS-232C конфигурациялары 3 сымды конфигурациялар(Стандартты емес)

Компьютер ТДRXD 2 2 TXDTXD 3 1 RXDGND 5 3 GNDНЕМЕСЕRXD 3 2 TXDTXD 2 1 RXDGND 5 3 GNDD-Sub 9 ТелефонRS-232C(Тізбекті порт)Set ID (Құрылғы идентификаторы) Құрылғы идентификаторының нөмірін келесі беттегі «Нақты деректерді экранға шығару» бөлімінен қараңыз. p.6 1. Негізгі мәзірлерді ашу үшін ПАРАМЕТРЛЕР түймесін басыңыз.

2. (*Жалпы → Осы теледидар туралы немесе ПАРАМЕТР) тармағына жылжу үшін шарлау түймелерін және OK түймесін басыңыз. 3. Кодты орнату тармағына жылжу үшін шарлау түймелерін және OK түймесін басыңыз.

4. Құрылғы идентификаторы нөмірін таңдау үшін солға немесе оңға жылжыңыз және ЖАБУ пәрменін таңдаңыз. Реттеу ауқымы 1-99 болып табылады.5. Аяқтаған кезде, ШЫҒУ түймесін басыңыз.5

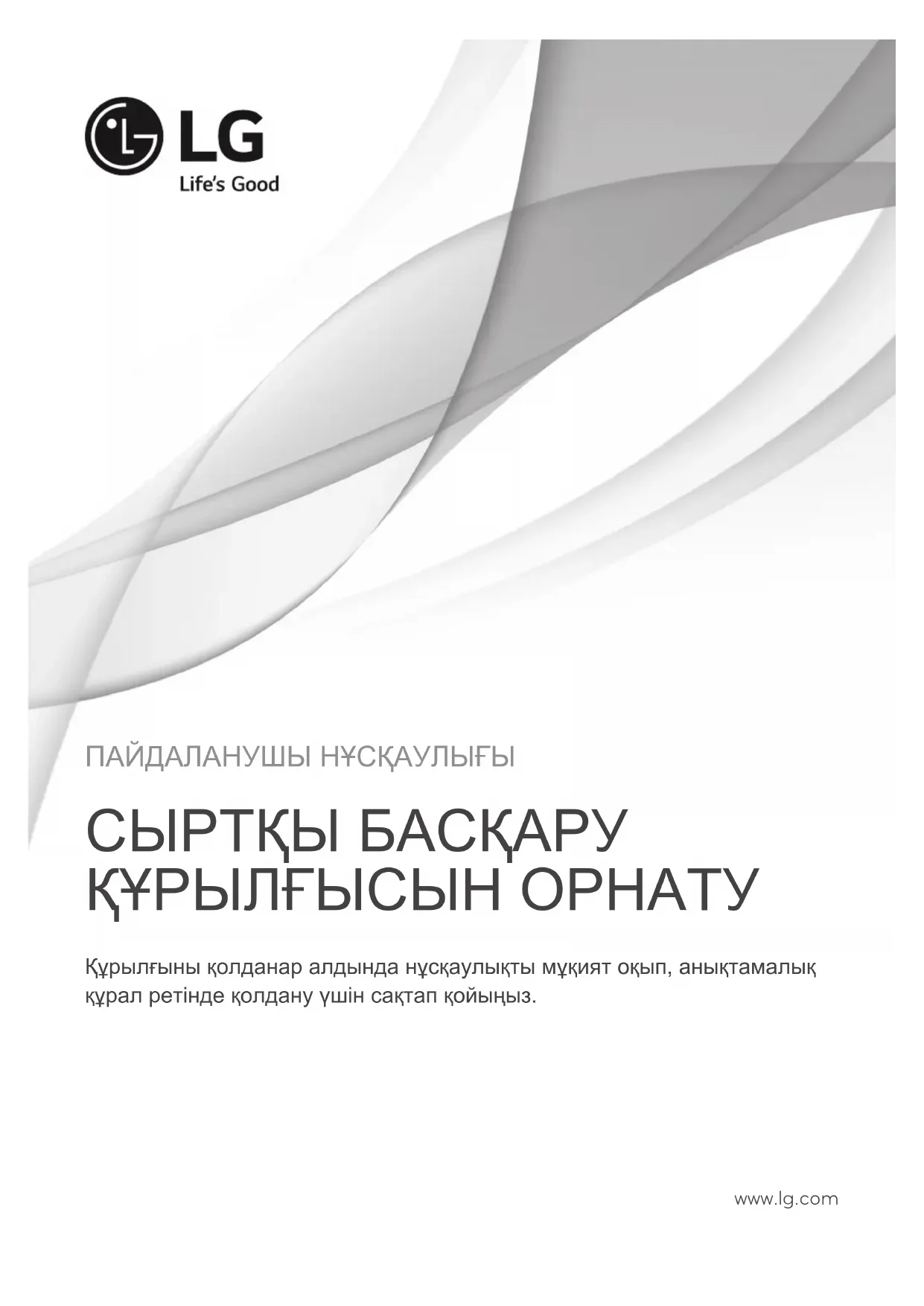

СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУ

Байланыс параметрлері

• Тасымалдау жылдамдығы: 9600 бит/с (UART)

• Деректің ұзындығы: 8 бит

• Байланыс коды: ASCII коды

• Айқыш (қарама-қарсы бағытты) кабель пайдаланыңыз.

Пәрмендердің анықтамалық тізімі

07. Жарықтық k h 00 - 64

10. Дәлдік k k 00 - 32

14. Bass (Басс) k s 00 - 64

* Ескертпе: DivX немесе EMF сияқты USB әрекеттері кезінде Power (ka) және Key (mc) пәрмендерінен

басқа барлық пәрмендер орындалмайды және NG ретінде қарастырылады.

RS232C кабелімен теледидар «ka command» пәрменімен қосу немесе өшіру күйінде

байланыса алады. бірақ USB-to-Serial түрлендіргіш кабелімен команда тек ТД қосылып

тұрғанда жұмыс істейді.6

Тасымалдау / қабылдау протоколы

[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : Теледидарды басқаруға арналған бірінші пәрмен. (j, k, m немесе x)

[Command 2] : Теледидарды басқаруға арналған екінші пәрмен.

[Set ID] : Параметр мәзірінен қажетті монитор идентификаторының нөмірін таңдау үшін [Set ID]

параметрін реттей аласыз.

Теледидардағы реттелетін ауқым: 1-99. [Set ID] шамасы «0» деп қойылса, жалғанған

әрбір орнатуды басқаруға болады.

* Кодты орнату мәзірде ондық (1 - 99) және тасымалдау/қабылдау протоколында он

алтылық (0x00 - 0x63) түрінде көрсетіледі.

[DATA] : Пәрмен деректерін тасымалдау үшін (он алтылық). Пәрмен күйін оқу үшін, «FF»

деректерін жіберіңіз.

[Cr] : Каретканы қайтару - ASCII коды «0x0D»

[ ] : Бос орын – ASCII коды «0x20»

[Command2][ ][Set ID][ ][OK][Data][x]

* Қалыпты деректерді қабылдағанда, өнім осы пішім негізінде ACK (растау) хабарын жібереді. Бұл

кезде деректер оқу режимінде болса, деректер ағымдағы күй деректерін білдіреді. Деректер жазу

режимінде болса, деректер компьютердің деректерін береді.

Error Acknowledgement

[Command2][ ][Set ID][ ][NG][Data][x]

* Жұмыс істемейтін функциялардан немесе байланыс қателерінен қате деректер алғанда,

құрылғы осы пішім негізінде ACK (растау) таратады.

Деректер 00: Тыйым салынған код

Нақты деректерді экранға шығару (Он алтылық → Ондық)

* Енгізілген [data] он алтылық сан болса, келесі түрлендіру кестесін қараңыз.

* Арна нөмірін таңдау үшін Арнаны реттеу (ma) пәрмені екі байтты он алтылық мәнді ([data])

0F: 15-қадам ( Set ID 15) C7: 199-қадам 27 0E: 9998-қадам

* Үлгіге және сигналға байланысты пәрмендер басқаша жұмыс істеуі мүмкін.

01. Қуат (Command: k a)

► Теледидардың қуатын *қосу немесе өшіру күйін басқару

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Деректер 00 : Өшіру 01: *Қуатты қосу

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► Теледидардың қуатын қосу немесе *өшіру күйін көрсету үшін

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Сол сияқты, басқа функциялар «FF» деректерін осы пішім

негізінде тасымалдаса, Растау кері байланысы әрбір

функция туралы күйді көрсетеді.

02. Арасалмақ еселігі (Command: k c)

(Негізгі сурет өлшемі)

► Экранның пішімін реттеу үшін. (Негізгі сурет пішімі)

Сондай-ақ, экран пішімін Q.MENU мәзіріндегі «Арасалмақ

еселігі» параметрін пайдаланып реттеуге болады. немесе

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Деректер 01: Қалыпты экран

(Еуропа, Таяу Шығыс, Колумбия,

Азия (Оңтүстік Корея мен

Жапония үлгісінен басқа))

(Еуропа, Таяу Шығыс, Колумбия,

Азия (Оңтүстік Корея мен

Жапония үлгісінен басқа))

10 - 1F : Фильм ұлғайту 1 мен 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Компьютер кірісін пайдаланып 16:9 немесе 4:3 экранның

арасалмақ еселігін таңдайсыз.

* DTV/HDMI/Құрамдас режимінде (жоғары ажыратымдылық)

Тек қарап шығу мүмкіндігі қол жетімді.

* Толық кеңейту режимі үлгіге қарай басқаша жұмыс істеуі

мүмкін және оған DTV үшін толығымен және ATV, AV үшін

жартылай қолдау көрсетіледі.

03. Screen Mute (Экран дыбысын өшіру) (Command: k d)

► Экран дыбысын қосуды/өшіруді таңдау үшін.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Деректер 00 : Экран дыбысын өшіру функциясы қосулы (Сурет

Бейне дыбысын өшipy функциясы ажыратулы

01: Экранды өшіру функциясы қосулы (Сурет

10: Бейне дыбысын өшіру функциясы қосулы

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Тек Бейне дыбысын өшіру функциясы қосылған

жағдайда, теледидар Экранда көрсету (OSD)

дисплейін көрсетеді. Бірақ Экранды өшіру

функциясы қосылған жағдайда, теледидар Экранда

көрсету дисплейін көрсетпейді.

04. Volume Mute (Дыбысты өшіру) (Command: k e)

► Дыбыс деңгейін қосу/ажырату функциясын басқару

Дыбысты өшіру функциясын қашықтан басқару

құралындағы MUTE түймесін пайдаланып реттеуге

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Деректер 00 : Дыбысты өшіру функциясы қосулы

01 : Дыбысты өшіру функциясы өшірулі

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Дыбыс деңгейін басқару)

► Дыбыс деңгейін реттеу үшін.

Дыбыс деңгейін қашықтан басқару құралындағы

дыбыс деңгейі түймелерімен де реттеуге болады.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Контраст) (Command: k g)

► Экран контрастын реттеу үшін.

Контрастты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brightness (Жарықтық) (Command: k h)

► Экран жарықтығын реттеу үшін.

Жарықтықты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Түс (Command: k i)

► Экран түсін (Түс) реттеу үшін.

Түсті СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][i][ ][Set ID][ ][Data][Cr]8

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Реңк (Command: k j)

► Экран реңкін реттеу үшін.

Реңкті СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Деректер қызыл : 00 - Жасыл : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Анықтық (Command: k k)

► Экран анықтығын реттеу үшін.

Анықтықты СУРЕТ мәзірінде де реттеуге болады.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені: 00 - Ең жоғары: 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Экранда көрсету дисплейін таңдау)

► Қашықтан басқарғанда OSD (Экранда көрсету дисплейі)

дисплейін қосу/өшіру функциясын таңдау үшін.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Деректер 00 : OSD Өшіру 01: OSD қосу

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Қашықтан басқару

құралының құлып режимі) (Command: k m)

► Алдыңғы панельдің басқару элементтерін және

қашықтан басқару құралын құлыптау үшін.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Деректер 00 : Құлыпты

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Қашықтан басқару құралын пайдаланбасаңыз, осы

режимді пайдаланыңыз.

Желі қуаты өшірулі және қосулы болғанда (20 - 30

секундтан кейін өшіру және қосу), сыртқы басқару

элементінің құлпы ашылады.

* Күту режимінде (тұрақты қуат көзі таймер арқылы немесе

«ka», «mc» пәрмені арқылы ажыратылғанда) перне

құлпы қосылған болса, теледидар ИҚ және жергілікті

перненің қуат қосу пернесі арқылы қосылмайды.

13. Treble (Жоғары жиіліктер) (Command: k r)

► Жоғарғы жиілікті реттеу үшін.

АУДИО мәзірінде де реттеуге болады.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Үлгіге байланысты)

14. Bass (Басс) (Command: k s)

► Бассты реттеу үшін.

мәзірінде де реттеуге болады.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Үлгіге байланысты)

15. Баланс (Command: k t)

► Балансты реттеу үшін.

мәзірінде де реттеуге болады.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

16. Color(Colour) Temperature (Түс температурасы)

► Түс температурасын реттеу үшін. Түс

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (ISM әдісі) (Command: j p) (тек

плазмалық теледидарда)

► ISM әдісін басқару үшін. ISM әдісін ПАРАМЕТР

мәзірінде де реттеуге болады.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

► Құрылғының EQ мәнін реттеу үшін.

LSB 7 6 5 Жиілік 4 3 2 1 0 Қадам0 0 0 1-жолақ 0 0 0 0 0 0(ондық)0 0 1 2-жолақ 0 0 0 0 1 1(ондық) 0 1 0 3-жолақ ... ... ... ... ... ... 0 1 1 4-жолақ 1 0 0 1 1 19(ондық)9

1 0 0 5-жолақ 1 0 1 0 0 20(ондық)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Ол үлгіге байланысты болады және дыбыс режимі

EQ реттелетін мәні болғанда реттей аласыз.

19. Energy Saving (Энергияны үнемдеу) (Command: j q)

► Теледидардың қуат тұтынуын азайту үшін. Energy

Saving (Энергияны үнемдеу) функциясын СУРЕТ

мәзірінде де реттеуге болады.

* (Үлгіге байланысты)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Реттеу пәрмені) (Command: m a)

* Бұл пәрмен үлгіге және сигналға байланысты

басқаша жұмыс істеуі мүмкін.

• Еуропа, Таяу Шығыс, Колумбия, Азия (Оңтүстік

Корея мен Жапония үлгісінен басқа) үшін

► Келесі физикалық нөмірге арнаны таңдаңыз.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Аналогтық жерүсті/кабель

[Data 00][Data 01] Арна деректері

Деректер 00 : Арна деректерінің жоғарғы байты

Деректер 01 : Арна деректерінің төменгі байты

- 00 00 ~ 00 C7 (Ондық : 0 ~ 199)

Деректер 02 : Кіріс көзі (Аналогтық)

- 00 : Жерүсті теледидары (ATV)

- 80 : Кабельді теледидар (CATV)

* Сандық жерүсті/кабель/жерсерік

[Data 00][Data 01]: Арна деректері

Data 00 : Жоғары арна деректері

Data 01 : Төмен арна деректері

- 00 00 ~ 27 0F (Ондық: 0 ~ 9999)

Data 02 : Кіріс көзі (Сандық)

- a0 : Кабельді радио (CA-Radio)

* Реттеу пәрменінің мысалдары:

1. Аналогтық жерүсті (PAL) 10-арнаға реттеңіз.

Set ID = Барлығы = 00

Деректер 00 және 01 = Арна деректері: 10 = 00 0a

Деректер 02 = Аналогтық жерүсті теледидары = 00

Нәтиже = ma 00 00 0a 00

2. Сандық жерүсті (DVB-T) 01-арнаға реттеңіз.

Set ID = Барлығы = 00

Деректер 00 және 01 = Арна деректері: 1 = 00 01

Деректер 02 = Сандық жерүсті теледидары = 10

Нәтиже = ma 00 00 01 10

3. Жерсерік (DVB-S) 1000-арнаға реттеңіз.

Set ID = Барлығы = 00

Деректер 00 және 01 = Арна деректері: 1000 = 03 E8

Деректер 02 = Сандық жерсерік теледидары = 40

Нәтиже = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Оңтүстік Корея, Солтүстік/Латын Америкасы

(Колумбия үлгісінен басқа) үшін

► Арнаны келесі физикалық/мажор/минор нөмірге

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Сандық арналарда физикалық, мажор және минор

арна нөмірі бар. Физикалық нөмір — нақты сандық

арна нөмірі, Мажор — арна салыстырылуы керек

нөмір, ал Минор — бағыныңқы арна. ATSC тюнері

арнаны Мажор/минор нөмірінен автоматты түрде

салыстыратындықтан, Физикалық нөмір пәрменді

сандық түрде жібергенде қажет емес.

* Аналогтық жерүсті/кабель

Деректер 00 : Физикалық арна нөмірі

- Жерүсті (ATV) : 02~45 (Ондық: 2 ~ 69)

- Кабель (CATV) : 01, 0E~7D (Ондық : 1, 14~125)

[Data 01 ~ 04]: Мажор/минор арна нөмірі

Деректер 01 және 02: xx (Бәрі бір)

Деректер 03 және 04: xx (Бәрі бір)

Деректер 05: Кіріс көзі (Аналогтық)

- 00 : Жерүсті теледидары (ATV)

- 01 : Кабельді теледидар (CATV)

* Сандық жерүсті/кабель

Деректер 00 : xx (Бәрі бір)

[Data 01][Data 02]: Мажор арна нөмірі

Деректер 01 : Арна деректерінің жоғарғы байты

Деректер 02 : Арна деректерінің төменгі байты

- 00 01 ~ 27 0F (Ондық: 1 ~ 9999)

[Data 03][Data 04]: Минор арна нөмірі

Деректер 03 : Арна деректерінің жоғарғы байты

Деректер 04 : Арна деректерінің төменгі байты

Деректер 05 : Кіріс көзі (Сандық)

- 02 : Жергілікті теледидар (DTV) – Физикалық арна

СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУ

арна нөмірін пайдалану

- 22 : Жергілікті теледидар (DTV) – Физикалық арна

- 26 : Кабельді теледидар (CADTV) - Физикалық арна

- 46 : Кабельді теледидар (CADTV) – Тек мажор арна

нөмірін пайдалану (Бір бөлікті арна)

Үлкен және кіші арна деректері үшін екі байт

қолданылады, бірақ әдетте төмен байт жалғыз

пайдаланылады (жоғары байт — 0).

* Реттеу пәрменінің мысалдары:

1. Аналогтық кабельдің (NTSC) 35-арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 00 = Арна деректері: 35 = 23

Деректер 01 және 02 = Мажор жоқ = 00 00

Деректер 03 және 04 = Минор жоқ = 00 00

Деректер 05 = Аналогтық кабель теледидары = 01

Барлығы = ma 00 23 00 00 00 00 01

2. Сандық жергілікті (ATSC) 30-3-арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 00 = Физикалықты білмеймін = 00

Деректер 01 және 02 = Мажор: 30 = 00 1E

Деректер 03 және 04 = Минор: 3 = 00 03

Деректер 05 = Сандық жергілікті теледидар = 22

Барлығы = ma 00 00 00 1E 00 03 22

[x][a][ ][Set ID][ ][NG][Data 00][x]

• Жапония үлгісі үшін

► Арнаны келесі физикалық/мажор/минор нөмірге реттеу

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Сандық жерүсті/жерсерік

Деректер 00: xx (Бәрі бір)

[Data 01][Data 02]: Мажор арна нөмірі

Деректер 01 : Арна деректерінің жоғарғы байты

Деректер 02 : Арна деректерінің төменгі байты

- 00 01 ~ 27 0F (Ондық: 1 ~ 9999)

[Data 03][Data 04]: Минор/Бөлім арнасының нөмірі

(Жерсерікте бәрі бір)

Деректер 03 : Арна деректерінің жоғарғы байты

Деректер 04 : Арна деректерінің төменгі байты

Деректер 05 : Кіріс көзі (Жапония үшін сандық/жерсеріктік)

- 02 : Жерүсті теледидары (DTV)

- 07 : BS (Жерсерік таратуы)

- 08 : CS1 (1-байланыс жерсерігі)

- 09 : CS2 (2-байланыс жерсерігі)

* Реттеу пәрменінің мысалдары:

1 Сандық жерүсті (ISDB-T) 17-1 арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 00 = Физикалықты білмеймін = 00

Деректер 01 және 02 = Мажор: 17 = 00 11

Деректер 03 және 04 = Минор/Бөлім: 1 = 00 01

Деректер: 05 = Сандық жерүсті теледидары = 02

Барлығы = ma 00 00 00 11 00 01 02

2. BS (ISDB-BS) 30-арнасына реттеңіз.

Set ID = Барлығы = 00

Деректер 00 = Физикалықты білмеймін = 00

Деректер 01 және 02 = Мажор: 30 = 00 1E

Деректер: 03 және 04 = Бәрі бір = 00 00

Деректер 05 = Сандық BS теледидары = 07

Барлығы = ma 00 00 00 1E 00 00 07

* Бұл мүмкіндік үлгіге байланысты басқаша

► Келесі жолы ағымдағы арнаны (бағдарламаны)

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Жою (ATSC, ISDB)/ өткізу(DVB) немесе қосу үшін

сақталған арна күйін орнатыңыз.

22. Key (Перне) (Command: m c)

► Қашықтағы ИҚ перненің кодын жіберу үшін.

Деректер Перне коды- p.2.

23. Control Back Light (Артқы жарықты басқару)

• СКД теледидары/ЖШД теледидары үшін

► Артқы жарықты басқару үшін.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Басқару панелінің шамы)

• Плазмалы теледидар үшін

► Панель шамын басқару үшін.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Деректер Ең төмені : 00 - Ең жоғары: 64

СЫРТҚЫ БАСҚАРУ ҚҰРЫЛҒЫСЫН ОРНАТУ

24. Input select (Кіріс көзін таңдау) (Command: x b)

(Негізгі сурет кірісі)

► Негізгі сурет үшін кіріс көзін таңдау үшін.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

* Бұл функция үлгіге және сигналға байланысты болады.

25. 3D(Command: x t) (тек 3D үлгілер)

► Теледидар үшін 3D режиміне өзгерту үшін.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (Үлгіге байланысты)

[Data 01] 00 : Жоғарғы және төменгі

02 : Тексеру тақтасы

04 : Баған аралығын орнату

05 : Жол аралығын орнату

[Data 02] 00 : Оңнан солға

[Data 03] 3D әсері(3D тереңдігі): Ең төмен : 00 - Ең жоғарғы : 14

(*Он алтылық код арқылы тасымалданады)

* [Деректер 02], [Деректер 03] функциялары үлгіге және сигналға

* Егер [Data 00] 00 (3D қосулы) болса, [Data 03] мағынасы жоқ.

* Егер [Data 00] 01 (3D өшірулі) немесе 02 (3D - 2D) болса, [Data

01], [Data 02] және [Data 03] мағынасы жоқ.

* Егер [Data 00] 03(2D - 3D) болса, [Data 01] және

[Data 02] мағынасы жоқ.

* Егер [Data 00] параметрі 00 (3D қосулы) немесе 03 (2D-3D)

болса, [Data 03] параметрі тек 3D режимі (Жанр) тек қолмен

болғанда жұмыс істейді.

* Барлық 3D үлгі параметрлері ([Data 01]) таратуға/бейне

сигналына сай қол жетімді болмауы мүмкін.

[Data 00] [Data 01] [Data 02] [Data 03]

03 x O O X : бәрі бір

► Теледидар үшін 3D опциясына өзгерту үшін.

[Data 00] 3D параметрі

00 : 3D суретін түзету

01 : 3D тереңдігі (3D режимі тек қолмен)

02 : 3D Қарау нүктесі

06 : 3D түсін түзету

07 : 3D дыбысын масштабтау

08 : Қалыпты сурет көрінісі

09 : 3D режимі (Жанр)

[Data 01] Онда әрбір 3D параметрі үшін [Data 00] тарапынан

анықталған жеке ауқым бар.

00 болған кезде : Оңнан солға

2) [Data 00] 01, 02 болған кезде

Деректер Ең төмен: 0 - Ең жоғарғы: 14 (*он алтылық код арқылы

Деректер мәнінің ауқымы (0 - 20) қарау нүктесі ауқымын (-10-

+10) автоматты түрде түрлендіреді (Үлгіге байланысты)

* Бұл опция тек 3D режимі (Жанр) қолмен болғанда жұмыс

3) [Data 00] 06 болған кезде, 07

00 болған кезде: 3D-2D режимінен түрлендірілген 2D

бейнесін 3D бейнесіне қайтару

01 : 3D бейнесінен 2D бейнесіне өзгерту, 2D-3D

* Түрлендіру жағдайы сәйкес келмесе, пәрмен қате ретінде

түрде реттеу) (Command: j u)

► Автоматты түрде суреттің орнын реттеп,

бейненің дірілдеуін азайтады. Бұл функция тек

қана RGB (PC) режимінде жұмыс істейді.

Transmission [j][u][ ][Set ID][ ][Data][Cr]
