Өнім түрі	LED теледидар
Экран өлшемі	48 дюйм (диагональ)
Дисплей технологиясы	LED
Рұқсаты	1920 x 1080 (Full HD)
Жаңарту жиілігі	100 Гц (CMR)
Smart TV платформасы	Samsung Tizen
Қосылымдар	Wi-Fi, Ethernet, HDMI (x3), USB (x2), Component, Composite, Optical шығысы
Тюнер	DVB-T/T2/C/S2 (аймаққа байланысты)
Қуат тұтыну (типтік)	110 Вт
Қуат көзі	Айнымалы ток 100-240В, 50/60 Гц
Өлшемдер (тіреуішпен)	1085.2 x 677.6 x 255.2 мм
Өлшемдер (тіреуішсіз)	1085.2 x 629.2 x 63.2 мм
Салмақ (тіреуішпен)	13.2 кг
Салмақ (тіреуішсіз)	12.0 кг
VESA бекіту үлгісі	200 x 200 мм
Аудио шығысы	20 Вт (2 x 10 Вт)
Тіреуіш түрі	Тікбұрышты негіз (жиынтықта)
Операциялық жүйе	Tizen 2.x
Энергия тиімділігі класы	A
Қашықтан басқару пультінің моделі	TM1640A (стандартты) немесе Smart Control
Жылдық энергия тұтыну	~160 кВт·сағ
Ұсынылатын тазалау	Жұмсақ құрғақ шүберек; сұйық тазартқыштардан аулақ болыңыз
Қосалқы бөлшектердің қолжетімділігі	Өндіріс аяқталғаннан кейін 7 жыл
Қауіпсіздік сертификаты	CE, RoHS

Жиі қойылатын сұрақтар - UE48J6590AU SAMSUNG

Мен Samsung UE48J6590AU теледидарын Wi-Fi желісіне қалай қосамын?

Қашықтан басқару пультіндегі Мәзір түймесін басыңыз, Желі > Желі параметрлері бөліміне өтіңіз, содан кейін Сымсыз таңдаңыз. Желіңізді таңдап, парольді енгізіп, растаңыз.

Бұл теледидарды қабырғаға орнатуға бола ма?

Иә, UE48J6590AU VESA стандартымен үйлесімді, 200 x 200 мм үлгісі. Тиісті қабырға бекіткіш жиынтығын пайдаланыңыз.

Samsung UE48J6590AU экран рұқсаты қандай?

Оның Full HD (1920 x 1080) рұқсаты бар.

Теледидарда зауыттық параметрлерді қалпына келтіруді қалай жасауға болады?

Параметрлер > Жалпы > Қалпына келтіру бөліміне өтіңіз. PIN кодыңызды (әдепкі 0000) енгізіп, қалпына келтіруді растаңыз.

Неліктен қашықтан басқару пультім жұмыс істемейді?

Алдымен батареяларды ауыстырып көріңіз. Егер ол әлі жұмыс істемесе, теледидардағы ИК сенсорының бітеліп қалмағанын тексеріңіз. Смартфоныңыздағы Smart Control қосымшасын да қолданып көруге болады.

UE48J6590AU бағдарламалық құралын қалай жаңартуға болады?

Параметрлер > Қолдау > Бағдарламалық құралды жаңарту бөліміне өтіп, Қазір жаңарту таңдаңыз. Теледидардың интернетке қосылғанына көз жеткізіңіз.

Бұл теледидармен құлаққапты қолдануға бола ма?

Иә, артқы жағындағы 3.5 мм аудио ұясы арқылы құлаққапты қосуға болады немесе қолдау көрсетілсе, Bluetooth құлаққабын пайдалануға болады.

USB құрылғыларының қандай түрлері қолдау көрсетіледі?

Теледидар FAT32 немесе NTFS пішіміндегі USB сақтау құрылғыларын бейне, музыка және фотосуреттер сияқты медиа файлдарды ойнату үшін қолдайды.

HDMI-CEC қалай қосуға болады?

Параметрлер > Жүйе > Anynet+ (HDMI-CEC) бөліміне өтіп, оны Қосулы күйіне орнатыңыз.

Теледидардың күту режиміндегі қуат тұтынуы қандай?

Күту режиміндегі қуат тұтынуы әдетте 0,5 Вт аз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ UE48J6590AU SAMSUNG

Пайдаланушы нускаулығы

Oсы Samsung өнімін сатып алғаныңызға ракмет.

Кызметтерді толык алу үшін мүмкіндігіне ие болу үшін

өніміңізді мына сайтка тіркеңіз:

www.samsung.com/register

Ескерту! Kayıncıздік туралы маңызды нүскаулар

(ТД-ды пайдалану алдында осы Қауіпсіздік нұсқауларын оқуыңызды сұраймыз.)

АБАЙ БОЛЫНЫЗ

Бул таңба құрылғының ішінде жоғары кернеу бар екенін көрсетеді. Осы құрылғының кез келген ішкі бөлшегіне қол тигізу қауіпті.

Бул белгі осы құрылғыны іске пайдалануға және күтіп ұстауға қатысты маңызды нұсқаулар кітапшасының жинаққа кіргенін көрсетеді.

Корпустың ішіндегі, артқы жағы мен астыңғы жағындағы ұяшықтар мен саңылаулар желдету үшін қажет. Осы құрылғының сенімді жұмыс жасауын қамтамасыз ету және оны қатты қызып кетуден қорғау үшін, аталмыш ұяшықтар мен саңылауларды ешкашан бітемеу немесе жабық ұстамау керек.

• Осы курылғыны кітап сөре немесе кіріктірілген шкаф төрізді тар жерге, ауа айналымы жоқ болса орнатпаңыз.
• Осы кұрылғыны батарея немесе қызу қондырғысының қасына немесе үстіне не күн сәулесі тура түсетін жерге қоймаңыз.
• Осы кұрылғының үстіне су құйылған сауыттарды (құмыра, т.с.с.) қоймаңыз, себебі өрт немесе электр қатері орын алуы мүмкін.

Осы құрылғыны жанбыр немесе суға жақын жөрге (ванна, леген, ас үй раковинасының немесе кір жуатын шылапшынның қасына, ылғалды жертөленің ішіне немесе бассейн, т.с.с.) қасына қоймаңыз. Егер бүл құрылғы кездейсок су болып қалса, электр желісінен ағытыңыз да, дереу үәкілетті дилерге хабарласыңыз.

Бул курылғы батареямен жұмыс істейді. Сіз түрган жерде, осы батареяларды қоқыска дұрыс тастауды қажет ететін қоршаған ортаны корғау ережелері болуы мүмкін. Қоқыска тастау немесе қайта өндгеуге қатысты ақпаратты жертгілікті мекемеге хабарласып алыңыз.

Розетка, қорек сымы немесе адаптерді көрсетілген жуктемесінен асыра жуктемеңіз, себебі өрт немесе электр қатеріне ұшырауыңыз мүмкін.

Корек сымдарын аякға басылмайтын немесе үстіне не қарсы қойылған заттар жаншып тастамайтын етіп төсөу керек. Әсіресе қорек сымының ашаға, адаптерге жақын ұшына және құрылғыдан шыққан жеріне мұқият назар аударыңыз.

Құрылғыны найзагай жарқылынан қөрғау немесе қасында болмаған немесе узак ұақыт қолданбаған кезде, розеткадан суырып, антенна немесе кабель жүйесін ағытыңыз. Бүл найзагай жарқылдаған кезде немесе электр қуаты артқан кезде құрылғығаға зақым келуден сақтайды.

АТ қорек сымын ТТ адаптеріне жалғау үшін, ТТ адаптерінің кернеуінің, жөргілікті электр желісінің техникалық параметрлеріне сай екеніне көз жеткізіңіз.

Осы кұрылғының ашық жерлеріне ешкашан басқа темір зат сүкпаңыз. Электр қатері пайда болуы мүмкін.

Электр қатеріне ұшырамау үшін, осы құрылғының ішкі жағын ешкашан ұстамаңыз. Осы құрылғыны тек үәкілетті техник ғана ашуға тиіс.

Корек сымының мыктап жалғанғанына көз жеткізіңіз. Куат сымын розеткадан өрқашан ашаның өзінен ұстап ағытыңыз. Ешкашан куат сымынан тартып ағытпаңыз. Корек сымын су қолмен ұстамаңыз.

Егер осы кұрылғы дұрыс жұмыс істемесе - әсіресе, одан әдеттен тыс шуыл немесе түтін шықса - дерев ашасынан суырыңыз да, уәкілетті дилерге немесе қызмет көрсету орталығына хабарласыңыз.

ТД-ды қолданбасаңыз немесе ұзак ұакыт үйде болмасаңыз (әсіресе, балалар, қарт адамдар немесе мүгедек адамдар үйде жалғыз қалса) ашасын розеткадан суырып ағытып қойыңыз.

- Шаң жиналып қалса, электр қатері немесе электр ағысы пайда болуы немесе өрт шығып, жарқыл немесе қызу пайда болуы немесе қорек сымының қаптамасы бүлінуі мүмкін.

ТД-ды шаңы көп, температурасы жоғары немесе темен, өте ылғалды, химиялық заттары бар жерге немесе 24 сағат жұмыс істейтін әуежай, темір жол вокзалы, т.с.с. төрізді жерлерге орнату үшін міндettі түрде үекілетті қызмет көрсету орталығына хабарласып ақпарат алыңыз. Бүлай істемегенде, ТД-ға елеулі нұқсан келуі мүмкін.

Жерге дурыс қосылған аша мен розетканы ғана пайдаланыңыз.

• Жерге дұрыс қосылмаса, электр қатері орын алуы немесе құрылғыға закым келуі мүмкін. (І-ші сынып құрылғысына ғана қатысты.)
  Осы кұрылғыны толық сөндіру үшін розеткадан ағытыңыз. Розетка мен куат ашасының қол жететін жерде түрганына кез жеткізіңіз.

Балаларға осы кұрылғыға тартылуға жол берменіз.

Керек-жарактарын (батарея, т.с.с.) балалардың қолы жетпейтін жерге сақтаңыз.

Кұрылғыны орнықсыз түрған сөреге немесе көлбєу өденге немесе дірілдейтін жерге орнатпаңыз.

Курылғыны кулатып алмаңыз немесе сокпаңыз. Егер курылғыға зақым келсе, қорек сымын ағытыңыз да, қызмет көрсету орталығына хабарласыңыз.

Осы кұрылғыны тазалау үшін қорек сымын розеткадан ағытыңыз да, жұмсақ, құрғақ матамен сүртіңіз. Балауыз, бензол, спирт, сұйылтқыш, күрт-құмырыскafa қарсы кұрал, ауа тазартқыш, лубрикант немесе жұғыш зат тәрізді химиялық кұралдардың ешбірін қолданбаңыз. Бүл химиялық заттар ТД-дың сынын бұзуы немесе өнімге басылған жазуларды іөшіруі мүмкін.

Бул кұрылғыға сүйық шашыратуға немесе оған батыруға болмайды.

Батареяларды отка тастамаңыз.

Батареяларды кыска түйыктауға, бөлшектеуге немесе қатты қыздыруға болмайды.

Қашықтан басқару пультіндегі батареялардың орнына сай көлмейтін батарея түрін салсаңыз жарылыс шығуы мүмкін. Батареяның орнына дөл осындай немесе балама батареяны салыңыз.

ЕСКЕРТУ - ӨРТ ШЫГУДЫН АЛДЫН АЛУ УШІН, МАЙ ШАМ НЕМЕСЕ БАСКА АШЫК ОТ КӨЗДЕРІ БАР ЗАТТАРДАН ОСЫ КЎРЫЛГЫНЫ АЛЫС УСТАНЫЗ.

Корап ішінде не бар?

Қашықтан басқару пульті & батареялар (ААА x 2) Заңнамалық нұсқаулық (Кей жерлерде болмауы мүмкін)

Пайдаланушы нускаулығы Қорек сымы

Кепілдік түбіртегі (Кей жерлерде берілмейді)

Cl Card адаптері

Кабель бағыттағыш

Қабырғалық жинактың адаптері

КИНО КИТ (Теледидармен компьютерді байланыстыратын сымсыз адаптер, VG-SWD1000)

(үлгі түріне байланысты)

• Теледидармен компьютерді байланыстыратын функциясы, KINO TV және KINO KIT бір технологияны пайдаланады, бірақ атаулары аймакқа байланысты әр түрлі болуы мүмкін.
• Келесі бөлшектердің ТД жинағына кіргенін тексеріңіз. Керек-жарактардың бірі жетіспесе, жергілікті дилерге хабарласыңыз.
• Элементтердің түсі мен пішімі үлгіге қарай әр түрлі болуы мүмкін.
• Осы өніммен бірге жеткізілмеген сымдарды жеке сатып алуға болады.
• Корапты ашып, орам материалдарының артқы жағында немесе ішінде керек-жарактардың қалып қоймағанына көз жеткізіңіз.

Келесі жағдайларда әкімшілік төлемақы алынуы мүмкін:

(a) Техникті үйге шақырсаңыз, бірақ буйымнан ешбір ақау табылмаса, (ягни, пайдаланушы нұсқаулығын оқымасаңыз)
(в) Кұрылғыны жөндеу орталығына әкелсеніз, бірақ бұйымның ешбір ақауы болмаса, (ягни, пайдаланушы нүсқаулығын окымасаңыз)

Техник маман үйіңізге келер алдында сіз төлейтін төлемақы мөлшерін хабарлайды.

Ескерту: Дурыс устамаған кезде түскен салмақтың әсерінен экранға закым келуі мүмкін. ТД-ды көрсетілгендей шеттерінен устан көтеруді ұсынамыз.

ТД баскарушысын қолдану

ТД-дың көпшілік функцияларын басқару үшін ТД-дың артқы жағында орналасқан ТД басқарушысын қашықтан басқару пультінің орнына қолдануға болады.

ТД камерасын жалғау

• ТД камерасы жеке сатылады.
• TV CAMERA портына міндетті түрде ТД камерасын гана жалғаныз.

Қашықтан басқару пульті

Жоғарыдағы түймешік атаулары накты атаулардан басқаша болуы мүмкін.
Қашықтан басқару құралы үлгі түріне қарай әр түрлі болуы мүмкін.

Қашықтан басқару пультіне батареяларды салу

Батареялардың полюстерін батарея үяшығындағы таңбаларға келтіріп салыңыз.

• Кашыктан баскару пультін ТД-дан 7 м-ге дейін кашыктыктан пайдаланыңыз.
• Откір жарык қашықтан басқару пультінің жұмысына әсер етуі мүмкін. Жарык люминесцентті немесе неон белгілерінің қасында қолданбауға тырысыңыз.
• Кашыктан баскару пультінің түсі мен пішімі үлгі түріне қарай әр түрлі болуы мүмкін.

ТД-ды желіге қосқан кезде Smart Hub тәрізді онлайн қызметтерге қосылуға, сондай-ақ бағдарламалық жасақтама жаңартылымдарын алуға мүмкіндік туады.

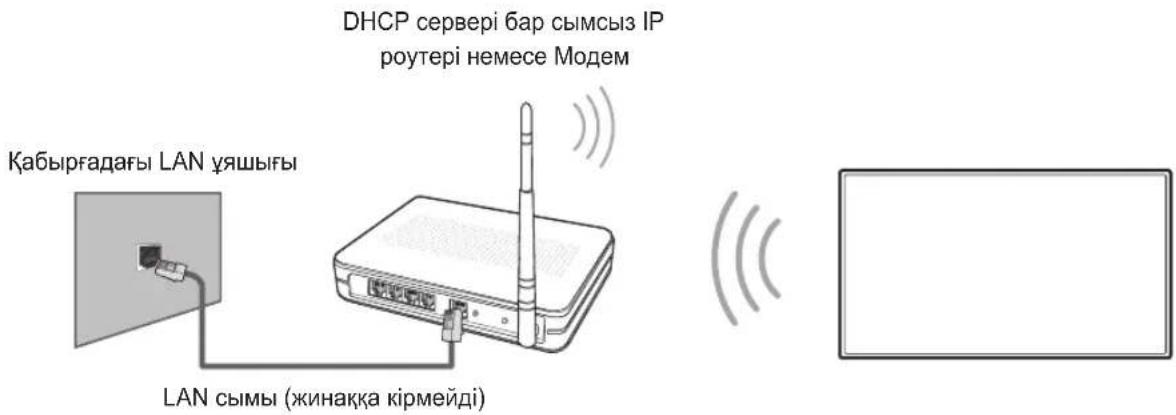

Желілік байланыс - Сымсыз

ТД-ды интернетке стандартты роутерді немесе модемді пайдаланып косыңыз.

Желілік байланыс - Сым арқылы

ТД-дың артқы панелі

ТД-ды желіге LAN сым арқылы қосыңыз.

• ТД 10мбит/с мәнінен аз немесе осыған тең желі жылдамдықтарына қолдау көрсетпейді.
• Category 7 сымын колданып косыңыз.

Эл. нүскаулық

Кіріктірілген эл. нүсқаулықта ТД-дың негізгі функциялары туралы акпарат қамтылған.

- Эл. нүсқаулықтың басып шығаруға болатын көшірмесін Samsung веб-сайтынан қотарып алуға және қарауға болады.

Эл. нускаулыкты экранға шығару:

• Кашыктан баскару пультінієE-MANUAL түймешігін басыңыз.
  • ТД мәзірінен Қолдау > е-Manual танданыз.

Эл. нүсқаулықтың негізгі экранындағы түймешіктерді пайдалану

	I3deу	Тиісті бетті жуктеу үшін іздеу нәтижелерінің ішінен элементті тандаңыз.
[T27K]	Индекс	Тиісті бетке өту үшін кілт сөзді тандаңыз.
	Ашылған бет	Жақында қаралған такырыптар тізімі ішінен такырыпты тандаңыз.

Эл. нүсқаулықтың тақырып бетінен тиісті мәзір экранына өту

[збүз]	Қазір көру	Тиісті мөзір экранына өту арқылы функцияны тікелей қолданып көріңіз.
[бсда]	Байланыстыру	Эл. нұсқаулықтың тақырып бетінде ұсынылған тақырыпқа өтіңіз.

Мәзір экранынан тиісті эл. нұсқаулық тақырыбына өту

Эл. нүсқаулықтан ағымдық экран мәзірінің функциясы туралы такырыпты оқу үшін қашықтан басқару пультінің E-MANUAL түймешігін басыңыз.

- Кейбір мәзір экрандарынан эл. нүсқаулыққа кіру мүмкін емес.

Эл. нускаулыкты соңғы нусқасына дейін жаңарту

Эл. нүсқаулықты қолданбаларды жаңартқан төрізді жаңартуға болады.

Параметрлерді бастапкы орнату

ТД-ды косканда бастапкы параметр орнататын тілкатысу терезесі пайда болады. Бастапкы параметрлерді орнатуды аяктау үшін экрандағы нұсқауларды орындаңыз. Кейін осы әрекетті Жуйе > Орнату мәзірінен қолдан орындауға болады.

Ақаулықты түзету және жәндеу

Акаулыкты түзету

Егер ТД-да ақау бар сияқты болса, әуелі осы ықтимал ақаулықтар мен шешімдер тізімін қараңыз. Сондай-ақ, эл. нұсқаулықтың Ақаулықты түзету бөлімін қараңыз. Егер ақаулықты түзету үшін берілген кеңестердің біреуі де көмектеспесе, "www.samsung.com" торабындағы Қолдау пәрменін басыңыз немесе осы нұсқаулықтың артқы мұқабасындағы тізімде көрсетілген байланыс орталығына қоңырау шалыңыз.

• Осы TFT LED панелін жасап шығару үшін күрделі технология бойынша жасалған кіші пикселдер қолданылды. Дегенмен, экранда шамалы жарық немесе күңгірт пикселдер бар болуы мүмкін. Бүл пикселдер құрылғы жұмысына әсер етпейді.
• ТД-ды онтайлы куйде устау ўшін бағдарламалық жасақтаманы соңғы нұсқасына дейін жаңартыңыз. ТД мәзіріндегі Қазір жаңарту немесе Автоматты жаңарту функцияларын пайдаланыңыз (MENU > Қолдау > Бағдарламалық құралды жаңарту > Қазір жаңарту немесе MENU > Қолдау > Бағдарламалық құралды жаңарту > Автоматты жаңарту).

Ақаулық Шешімі және түсіндірмесі
ТД қосылмайды. Қорек сымының қосылып және қашықтан басқару пультінің батареяларының таусылып қалмағанына және дұрыс жұмыс істеп түрганына көз жеткізіңіз. Қорек сымы дұрыс қосылып, қашықтан басқару пульті қалыпыты жұмыс істеп түрса, ақау антенна сымының қосылмына байланысты болуы немесе кабель/жерсерік ресивері қосылмай тұруы мүмкін. Антенна қосылымын тексеріңіз не кабель/жерсерік ресиверін қосыңыз.
ТД іске қосылмайды. АТ сымының қабырғадағы розеткаға және ТД-ға мықтап жалғанғанына көз жеткізіңіз.Қабырғадағы розетканың жұмыс істеп түрганына көз жеткізіңіз.ТД-дың ⚙ түймешігін басып, ақаулықтың қашықтан басқару пультіне байланысты емес екеніне көз жеткізіңіз. Егер ТД қосылса, төмендегі “Қашықтан басқару пульті жұмыс істемейді” тармағын қараңыз.
Ешбір сурет/видео жоқ. Сымдардың қосылымдарын тексеріңіз. ТД-ға және сыртқы құрылғыларға қосылған барлық сымдарды ағытып, қайта жалғаңыз.Сыртқы құрылғылардың (Кабель/жерсерік ресивері, DVD, Блю-рей, т.с.с.) видео шығысын ТД-дың кіріс ұяшықтарына сәйкес келтіріп жалғаңыз. Мысалы, сыртқы құрылғының шығысы HDMI болса, оны ТД-дың HDMI кіріс ұяшығына жалғаңыз.Жалғанған құрылғылардың токқа қосылғанына көз жеткізіңіз.Дұрыс сигнал көзін таңдауды ұмытпаңыз.Құрылғыны ағытып, содан кейін қорек сымын қайта жалғап, қайта іске қосыңыз.
Қашықтан басқару пульті жұмыс істемейді.	Қашықтан басқару пультінің батареяларын ауыстырыңыз. Батареялардың полюстерінің (+/-) дұрыс бағытта орнатылғанына көз жеткізіңіз.Пульт сенсорының сигнал шығатын терезесін тазалаңыз.Қашықтан басқару пультін ТД-ға 1,5~1,8 м қашықтықтан тура бағыттап көріңіз.
Қабель не жерсерік ресиверінің қашықтан басқару пульті ТД-ы қоспайды/сөндірмейді немесе дыбысын реттемейді.	Қабель немесе жерсерік ресиверінің қашықтан басқаратын пультін, ТД-ды басқаратын етіп бағдарламалаңыз. SAMSUNG ТД кодын, Кабель немесе жерсерік ресиверінің пайдаланушы нұсқаулығынан қараңыз.

Эко сенсор және экранның жарықтылығы

Эко сенсор ТД экранының жарыктылығын автоматты түрде реттейді. Бүл функция бөлменің ішіндегі жарыкты өлшейді және пайдаланылатын куат мөлшерін азайту үшін ТД жарыктылығын автоматты түрде оңтайлы етеді. Егер бүл функцияны сөндіргініз келсе MENU > Жүйе > Унемдеу шешімі > Унем. сенсор параметріне барыңыз.

• ТД-ды каранғы жерде карап отырған кезде экран тым күнгірттенсе, оған Унем. сенсор әсер етуі мүмкін.
• Сенсорды ешбір затпен бүркемеңіз. Бүл суреттің жарықтылығын азайтуы мүмкін.

Кимылсыз суретке қатысты ескерту

Экранда қимылсыз суреттерді (мысалы, jreg сурет файлдары), қимылсыз сурет элементтерін (мысалы, ТД арнасының логотиптері, экранның астыңғы жағындағы биржа немесе жаңалықтар жолағы, т.с.с.) немесе панорама немесе 4:3 пішіміндегі бағдарламаларды көрсетпеуге тырысыңыз. Егер қимылсыз суреттерді үздіксіз көрсетсеніз LED экранда суреттің сапасына әсер ететін, қосарлы суреттер пайда болуы мүмкін. Бұндай әсердің салдарын азайту үшін төмендегі ұсыныстарды орынданыз:

• Кимылсыз суретті узак уакыт көрсетпеуге тырысыңыз.
- Кез келген суретті әрқашан экранға толық шығарып керуге тырысыңыз. Пішімдерді барынша сәйкестіру үшін ТД-дың сурет пішімі мәзірін қолданыңыз.
• Сурет қалып қоймас үшін жарықтылық пен контраст мәндерін азайтыңыз.
- ТД-дың суреттің басылуын немесе экранның жануын болдырмайтын функцияларының барлығын пайдаланыңыз. Толық ақпаратты эл. нұсқаулықтан қараңыз.

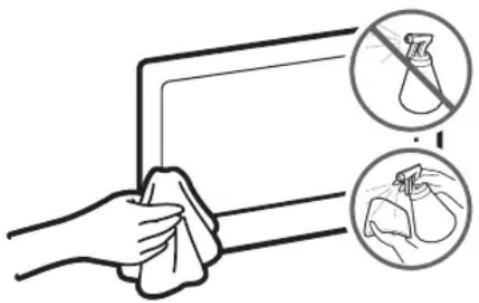

ТД-ды күтіп ұстау

• Егер ТД экранына жапсырма жабысып турса, жапсырманы алғаннан кейін орны сөл ластанып қалуы мүмкін. ТД қарау алдында осы қоқысты тазалаңыз.
• ТД корпусының сыртын және экранын тазалаған кезде сызат түсуі мүмкін. Корпустың сыртына және экранға сызат түсірмеу үшін міндетті түрде жұмсақ шүберекпен сүртіңіз.

ТД-ға су немесе кез келген сұйық затты тура шашпаңыз. Құрылғыға кірген кез келген сұйық зат оны бүлдіруі, өрт немесе электр қатерін тудыруы мүмкін.

ТД-ды сөндірініз, содан кейін экрандағы дақтар мен қолдың табын микроталшықты шүберекпен баппен сүртіңіз. ТД-дың корпусын шамалы су сіңрілген жұмсақ шүберекпен тазалаңыз. Түтанғыш сұйықтарды (мысалы, бензол, сұйылтқыш, т.с.с.) немесе тазалағыш затты қолданбаңыз. Қатып қалған қоқыстарды тазалау үшін шүберекке шамалы экран тазалағыш сұйықтықтан бүркіңіз.

ТД-ды орнату

ТД-ды кабырғаға орнату

Егер осы құрылғыны қабырғаға орнатсаңыз, әндіруші ұсынған нұсқауларды бүлжытпай орындаңыз. Егер дұрыс орнатылмаса, құрылғы сырғып немесе құлап кетіп, бала немесе ересек адам қатты жарақат алуы және құрылғыға елеулі закым келтіруі мүмкін.

Қабырғалық аспа жинақты орнату

ТД-ды қабырғалық аспа жинақтың көмегімен қабырғаға орната аласыз (жеке сатылады). Қабырғалық аспа жинақ адаптерлері қоса берілетін үлгілерде қабырғалық аспа жинақты орнату алдында адаптерлерді суреттерде көрсетілгендей орнатыңыз.

- Samsung қабырғалық аспа жинағымен бірге берілетін орнату нұсқаулығын қараңыз.

Қабырғалық аспа жинақтың бұрандаларын орнату алдында, ТД-ды қорғау үшін оны ТД-дың орам материалдарымен бірге келген полистирол кебікпен жабыңыз. Содан кейін, ТД-ды жатқызып қойып, бұрандаларды тағыңыз.

- Бул полистирол көбік 40-дюймдік немесе одан кішкене теледидарларда жок.

Қабырғалық аспа жинакқа дыбыстау құрылғысы мен ТД екеуін қатар орнату үшін, әуелі дыбыстау құрылғысын ТД-ға орнатып, содан кейін ТД/Дыбыстау құрылғысын қабырғалық аспа жинакқа орнатыңыз. Егжей-тегжейлі ақпаратты дыбыстау құрылғысының нұсқауларынан қараңыз.

- Дыбыстау құрылғысын қабырғалық аспа жинаққа орнатуға кей аймактарда немесе үлгілерде қолжетімсіз болуы мүмкін.

Қабырғалық аспа жинақты орнатуға қатысты толық ақпаратты, қабырғалық аспа жинақтың нұсқаулығынан қараңыз. Қабырғаға орнатылатын құрсауды орнына қондыру үшін техник маманды көмекке шақыруды ұсынамыз. Өз бетіңізбен орнатуды ұсынбаймыз. Samsung Electronics қабырғалық аспа жинақты өз бетіңізбен орнатып, жарақат алсаңыз не басқа адамдар зардап шексе немесе мүлікке нұқсан келсе, өшбір жауапкершілік көтермейді.

VESA қабырғалық аспа жинағына қатысты ақпарат және оның параметрлері

Қабырғалық аспа жинақты қатты қабырғаға, еденге перпендикуляр бағытта орнатыңыз. Қабырғалық аспа жинақты гипсокартоннан басқа қабырғаға орнату алдында қосымша акпарат алу үшін ең жақын жердегі дилерге хабарласыңыз. Егер ТД-ды төбеге немесе көлбеу қабырғаға орнатсаңыз құлап, адам қатты жаракақат алуы мүмкін.

Өнімтобы	ТД өлшемі,дюйм	VESA бұрандасысаңылауының өлшемі(A * В), мм	С (мм)	Стандарттыбуранда	Саны
LED-ТД[Ойыс]	32	200 X 200	27,6 ~ 32,6	M8 440 27,4 ~ 32,4
	48 ~ 55 400 X 400 27,4 ~ 32,4

Қабырғалық аспа жинақты ТД қосылып түрганда орнатпаңыз. Электр тоғы соғып, жаракат алуыңыз мүмкін.

Стандартты үзындыктан үзын немесе VESA бұрандалар стандартына сай келмейтін бұрандаларды қолданбаңыз. Өте үзын бұрандалар ТД-дың ішкі бөлшектеріне зақым келтіруі мүмкін.

• Стандартты VESA бұрандасының спецификациясына сай емес Қабырғалық аспа жинақ Қолданылса, бұрандалардың Үзындықтары Қабырғалық аспа жинақтың спецификациясына Қарай басқаша болуы мүмкін.
- Бурандаларды тым Катты Катайтпаңыз. Себебі Кұрылғыға зақым келуі немесе Кұрылғы Құлап, адам жаракат алуы мүмкін. Samsung бүндай қатерлі оқиғалар үшін жауапкершілік көтермейді.
- VESA-емес немесе Усынылма Fan КабырFalык аспа жинак КолданылFanда немесе сатып алушы Өнімді орнату нүсқауларын орындамау салдарынан КұрылғыFa зақым келсе не адам жақақат алса, Samsung жауапкершілік көтермейді.
• ТД-ды 15 градустан асыра кисайтпаңыз.
• ТД-ды Унемі екі адам КабырFaFa орнатуFa тиіс.

Сымдарды Сым бағыттағыштың көмегімен реттеу

ТД-ды жаксы желдету Ушін оны орнаткан кезде, ТД мен баска заттардың (Қабырғалар, жићаздың, Қабырғалары т.с.с.) арасында кем дегенде 10 см орын Қалуын Қамтамасыз етіңіз. Дұрыс желдетпеген кезде, Құрылғының ішкі температурасы артып, Өрт шығуы немесе оған зақым келуі мүмкін.

ТД-ды түрғыға Қою немесе Қабырғалық аспа жинаққа орнату ұшін Samsung Electronics бөлшектерін ғана Қолдануды ұсынамыз. Егер басқа Өндіруші шығарған бөлшектерді Қолдансаңыз, Өнімге зақым келуі немесе ол Құлап, адам жаракат алуы мүмкін.

Түргыға орнату Қабырғалық аспа жинаққа орнату

ТД-ды түрғыға бекіту

Көрсетілген керек-жарактардың барлығының бар екеніне көз жеткізіп, түрғыны құрастыру нұсқауларында көрсетілген жолмен құрастырыңыз.

Сактык шарасы: ТД-ды кабырғаға бекіту

Абайланыз: ТД-ды тартса, итерсе немесе устіне шыкса, ТД құлап кетуі мүмкін. Сондай-ак, балалардың ТД-ға артылып түрмауына немесе оны қозғамауына кез жеткізіңіз. Себебі ТД аударылып кетіп, адам қатты жаракат алуы немесе мерт болуы мүмкін. ТД жинағымен қоса берілген қауіпсіздік парағындағы сақтық шараларының барлығын орындаңыз. Қосымша тұрақтылық пен қауіпсіздікті қамтамасыз ету үшін төменде сипатталған, аударылып қалуға қарсы құралды сатып алып орнатыңыз.

ТД-дың күлап қалуына жол бермеу

Бул жалпылама нускаулар. Samsung капсырма, бұранда және бау тәрізді заттармен қамтамасыз етпейді. Оларды жеке сатып алу керек. Накты жабдық немесе құлап қалудың алдын алатын жабдық туралы кеңес алу үшін орнату технигіне немесе ТД орнататын білікті маманға хабарласыңыз.

1. Бурандаларды капсырмаларға салыңыз да, қабырғаға мықтап бекітіңіз. Бурандалардың қабырғаға мықтап бекігеніне көз жеткізіңіз.

- Кабырғаның түріне байланысты анкер шегесі тәрізді қосымша зат кажет болуы мүмкін.

1. Бурандаларды ТД-дың артындағы орта тұсынан алыңыз да, қапсырмafa салыңыз, содан кейін бурандаларды қайтадан ТД-ға бекітіңіз.

- Бұрандалар құрылғымен бірге жеткізілмеуі мүмкін. Мұндай жағдайда, келесі техникалық сипаттамаға не бұрандаларды сатып алыңыз.

1. ТД-га бекітілген капсырмалар мен кабырғаға бекітілген капсырмаларды берік сым арқылы жалғап, содан кейін сымды мыктап байлаңыз.

2. ТД артка карай құлап кетпес үшін қабырғаға таяу орнатыңыз.

3. Кабыргаға бекітілген қапсырмалар ТД-ға бекітілген қапсырмалармен бір деңгейде немесе олардан төменірек түру үшін оларды сыммен қосып байлагаған дұрыс.

4. Сымды ТД-ды жылжытпай тұрып шешіңіз.

5. Барлық қосылымдардың мыктап жалғанғанына көз жеткізіңіз.

Қосылымдардың босап не ескіріп қалмағанын мезгіл-мезгіл тексеріп отырыңыз. Қосылымдардың берік екендігіне күмәндансаңыз, орнатушы маманға хабарласыңыз.

Техникалық параметрлері және басқа акпарат

Техникалық параметрлері

Бейнебеттің ажыратымдылығы	1920 x 1080
Жұмыс ортасының жағдайлары
Жұмыс температурасы
Жұмыс ортасының	10°C бастап 40°C дейін (50°F бастап 104°F дейін)
ылғалдылығы	10% - 80%, конденсатсыз
Сақтау температурасы	-20°C бастап 45°C дейін (-4°F бастап 113°F дейін)
Сақтау ылғалдылығы	5% - 95%, конденсатсыз
Айналмалы түргы (Сол / Оң)	0°
Улгі атауы UE32J6500A UE40J6500A / UE40J6590A
Экран өлшемі (диагональ) 32 дюйм (80 см) 40 дюйм (101 см)
Экранның ойыс пішімі 3,000R 3,000R
Дыбыс(Шығыс) 20 Вт (С: 10 Вт, О: 10 Вт)
Өлшемдері (Е х Б х Т)
Корпус	730,3 x 428,2 x 91,5 мм	915,9 x 533,6 x 104,1 мм
Түргымен бірге	730,3 x 485,0 x 207,5 мм	915,9 x 599,6 x 288,0 мм
Салмағы
Түргыны қоспағанда	5,2 кг	7,6 кг
Түргымен бірге	5,6 кг	8,6 кг
Улгі атауы UE48J6500A / UE48J6590A UE55J6500A / UE55J6590A
Экран өлшемі (диагональ) 48 дюйм (121 см) 55 дюйм (138 см)
Экранның ойыс пішімі 3,000R 4,200R
Дыбыс(Шығыс) 20 Вт (С: 10 Вт, О: 10 Вт)
Өлшемдері (Е х Б х Т)
Корпус	1082,2 x 628,2 x 118,7 мм	1239,1 x 715,8 x 113,7 мм
Түргымен бірге	1082,2 x 693,3 x 310,5 мм	1239,1 x 781,6 x 310,5 мм
Салмағы
Түргыны қоспағанда	11,3 кг	16,1 кг
Түргымен бірге	12,3 кг	17,1 кг

- Дизайны мен техникалық сипаттамалары алдын ала ескертусіз өзгертіледі.

- Куатпен жабдыктау және пайдаланылатын куат туралы ақпаратты өнімге жапсырылған жапсырмадан қараңыз.

Пайдаланылатын куат мөлшерін азайту

ТД-ды сөндірген кезде Куту режиміне ауысады. Куту режимінде түрған кезде де шамалы мөлшерде электр куатын пайдаланады. Пайдаланылатын куат мөлшерін азайту үшін ТД-ды үзак уақыт пайдаланбаған кезде тоқ көзінен ағытыңыз.

Лицензиялар

DOLBY. DIGITAL PLUS

dts Premium Sound | 5.1

HDMI

¥сыныс - тек ЕО үшін ғана

CE!

Samsung Electronics osy məlɪmdeme arkyls, osy TD-дың 1999/5/EC erjegesinің маңызды талаптары мен басқа да тиісті шарттарына сай келетінін мәлімдейді.

Ресми Сәйкестік декларациясына http://www.samsung.com, Қолдау > Өнімге қолдау көрсету қойындысына барып, үлгінің атауын енгізу арқылы қол жеткізуге болады.

Бүл құрылғы тек үй ішінде ғана қолдануға болады.

Бул кұрылғыны барлық ЕО елдерінде қолдануға болады.

Осы құрылғыны дұрыс тастау (Қоқыска тасталатын электр & және электроника құрылғысы) (Жеке қоқыс тастау жүйесін қолданатын елдерге қатысты)

Өнімdegі, оның керек-жарактары немесе ілеспе кітапшасындағы белгі, осы өнім мен оның электроникалық керек-жарактарын (мысалы, зарядтағыш құралы, құлақаспабы, USB сымы), қолданыс мерзімі аяқталғаннан кейін басқа түрмыстық қалдықтармен бірге тастамау керек дегенді білдіреді. Қалдық дұрыс тасталмаған жағдайда қоршаған ортаға немесе адамдардың денсаулығына келетін зиянның алдын алуға және материалдық ресурстарды қайтадан қажетке жаратуға өз үлесіңзді қосу үшін бұндай заттарды басқа қоқыс түрлерінен бөлектеп, қалдық өнімдерді қайта өндеуден еткізетін жөрге апарып тапсырыңыз.

Түрмыстық құрылғыны қолданушылар, осы заттарды қоршаған ортаға залалсыз түрде қайта өндеуден өткізу үшін осы құрылғыны қайда апарып тапсыру, қалай тапсыру туралы егжей-тегжейлі ақпаратты, осы өнімді сатып алған бөлшек сауда орталығына немесе жергілікті мекемеге хабарласып алуына болады.

Коммерциялық мақсатта қолданушылар, өз жабдықтаушыларына хабарласып, сатып алу келісім-шартының талаптарымен танысуы керек. Осы өнім мен оның электроникалық керек-жарактарын басқа да коммерциялық өнімдердің қалдықтарымен араластырып тастауға болмайды.

Осы өнімнің батареяларын қоқыска дұрыс тастау

(Жеке қоқыс тастау жүйесін қолданатын елдерге қатысты)

Батареядағы, нұсқаулықтағы немесе орамдағы мына белгі, осы өнімнің батареяларын, қолданыстан шыққаннан кейін басқа да түрмыстық қалдықтармен бірге тастауға болмайды дегенді көрсетеді. Егер батареяда Hg, Cd немесе Рb тәрізді химиялық элементтердің белгілері көрсетілсе, онда аталмыш батареядағы сынап, кадмий немесе қорғасынның мөлшері, Еуропалық Одақтың 2006/66 ережесінде ұсынылған деңгейден артық екендігін білдіреді. Батареяларды дұрыс тастамаған жағдайда, бул элементтер адам денсаулығына немесе қоршаған ортага зиян келтірујі мүмкін.

Табифи ресурстарды қорғап, материалдарды қайта қолдануға өз үлесінзді тигізу үшін, батареяларды басқа қоқыстардан бөліп, таусылған батареяларды қабылдайтын жергілікті мекемеге тапсырыңыз.

Куту режимі

Пайдаланылатын куат мөлшерін азайту үшін ТД-ды үзақ пайдаланбағанда электр көзінен ағытыңыз.

	Символ Кедендік одактың 005/2011 техникалық регламентіне сәйкес қолданылады және осы өнімнің қаптамасын екінші рет пайдалануға арналмағанын және жоюға жататының көрсетеді. Осы өнімнің қаптамасын азық-түлік өнімдерін сақтау үшін пайдалануға тыйым салынады.
	Символ қаптаманы жою мүмкіндігін көрсетеді. Символ сандық код және/немесе әріп белгілері түріндегі қаптама материалының белгісімен толықтырылуы мүмкін.

EAC

• Техникалық сипаттамасы: Кұрылғысы мәтін мен сызбаларды бейне дисплейіне арналған.
• SAMSUNG ELECTRONICS CENTRAL EURASIA" (САМСУНГ ЭЛЕКТРОНИКС ЦЕНТРАЛЬНАЯ ЕВРАЗИЯ) ЖШС TOO "SAMSUNG ELECTRONICS CENTRAL EURASIA" (САМСУНГ ЭЛЕКТРОНИКС ЦЕНТРАЛЬНАЯ ЕВРАЗИЯ) 050059, Казақстан Республикасы, Алматы қаласы, Әл Фараби данғылы, 36, Блок Б, 3, 4 қабат. 050059, Республика Казахстан, город Алматы, пр. Аль Фараби, д. 36, Блок Б, 3, 4 этажи.

- Бул өнім «Samsung Electronics Co., ltd» толык өндірістік бақылауында өндірілген. Өндіруші атауы (үлгісіне және көрсетілген заттанбасына байланысты), өндіріс мекенжайы:
