製品タイプ	暖房器具
ブランド	AEG
モデル	AHI635CB
電源	電気 (AC 220-240V, 50Hz)
消費電力	2000W
寸法 (高さ×幅×奥行)	約 600mm × 250mm × 250mm
重量	約 3.5kg
暖房方式	ファンヒーター
風量調節	2段階
温度設定	サーモスタット付き
首振り機能	あり
安全機能	過熱保護、転倒時自動オフ
素材	耐熱プラスチック、金属
コード長	約 1.5m
騒音レベル	約 45dB
対象面積	約 20～25畳
フィルター	取り外し可能、洗浄可能
お手入れ方法	柔らかい布で拭き、フィルターは水洗い
保証期間	2年間
付属品	取扱説明書

よくある質問 - AHI635CB AEG

この暖房器具の最大消費電力は？

最大消費電力は2000Wです。強モードで使用すると最大出力になります。

サーモスタットの設定方法は？

本体の温度調節つまみを回して設定します。希望温度に達すると自動でオフになります。

首振り機能はありますか？

はい、本体に首振りボタンがあり、押すと左右に約90度首を振ります。

フィルターのお手入れ方法は？

フィルターは背面から外して、水で洗い、完全に乾かしてから戻してください。月に1回の清掃を推奨します。

転倒時に自動でオフになりますか？

はい、転倒時自動オフ機能が搭載されており、傾くと電源が切れます。

この暖房器具はどのくらいの部屋に適していますか？

目安として20～25畳までの部屋で使用できます。ただし、断熱状態により異なります。

電源コードの長さは？

電源コードは約1.5mです。延長コードを使用する場合は定格以上のものをご使用ください。

音は静かですか？

動作音は約45dBで、図書館程度の静かさです。就寝時も気になりにくいです。

保証期間はどのくらいですか？

通常、メーカー保証は2年間です。購入日を証明する書類を保管してください。

本体が熱くなった場合の対処法は？

周囲に可燃物を置かないでください。過熱保護機能が働くと自動で停止します。異常な場合は電源を切り、サポートに連絡してください。

使用説明書 AHI635CB AEG

AEG 製 IH クッキングヒーターを購入、設置される前に

設計者／製品の据え付けをされる方へ

■製品の性能を十分発揮させる為に、必ず本設置マニュアルが指定する設計、本製品の設置、試運転を行ってください。
■本設置マニュアル通りの設置を行わなかった場合、漏電、感電、火災など重大事故につながるおそれがあります。本マニュアルに従わずに発生した事故、損害については、当社は一切責任を負いません。
■本製品の設置後、必ず本マニュアルを施主様にお渡しください。
■各工事は、建築基準法、電気設備技術基準等関連法令など、法規に準じて行ってください。

製品を使用される方／管理される方へ

■転居、製品を移設するなど、再設置の際に必要となりますので、本書を“取扱説明書”とともに、大切に保管してください。

安全上のご注意

以下に示す注意事項は人への危害、財産の損害を防止するためのものですので、必ずお守りください。図記号の詳しい説明は以下の通りです。

警告	この図記号を無視して、誤った取り扱いをすると、『人が死亡または重傷を負う可能性が想定される』内容を示しています。		この図記号は、必ず実行しなければならない『強制指示の行為』内容です。
注意	この図記号を無視して、誤った取り扱いをすると、『人が傷害を負う可能性及び物的損害のみの発生が想定される』内容を示しています。		この図記号は、してはいけない『禁止の行為』内容です。

次ページの警告や注意欄について、設計／設置される前に必ずご確認ください。

警告

【電源/回路】

設置が適切に行われていない場合、電源回路の容量不足による不具合、漏電やショートによる火災、感電、怪我、やけど等、重大事故につながるおそれがあります。

本製品は、単相200V・30Aの本製品専用の単独回路と漏電しゃ断器を必要とします。
① 設置には電気設備技術基準等関連法令規則等に従い、『法的有資格者』による電気配線工事、アース工事（D種接地工事）が必要となります。
① 電源電線およびアース線は、プラグを外して直結するなど、分解や修理、改造を行わないでください。なお、電源コードおよびプラグが破損した場合、製造業者もしくは弊社サービス代理店、または同等の有資格者によって行われなければなりません。

【設置】

① 本製品はビルトイン専用です。製品をカウンターの上などに置いて使用しないでください。
水滴がかかる場所、地下室など、湿気が発生しやすい場所への設置はしないでください。絶縁不良、サビ付きの原因、接触不良、漏電、感電や火災につながるおそれがあり危険です。

【一般家庭用の製品です】

本製品は一般家庭で使用することを目的として設計されています。業務用途（*）、船舶、車などへの設置およびご使用はおやめください。

注意

⑨ 本製品をカウンターにコーキングなどを使って設置しない。製品を引き出せなくなり、修理やメンテナンスのために、より時間や費用が掛かることがあります。

電源接続

■プラグ

品名 接地2P30A角型コンセント（薄型）

定格 250V 30A

※それぞれの品番のうち、Bは黒色、Wは白になります。

設置場所の確認

【離隔距離について】

!火災予防条例、電気設備に関する技術基準に従って設置してください。

製品と壁の間に離隔距離（A～C、H）を設ける必要があります。

特定不燃 ^(*) 以外の壁及び天井との離隔距離が確保出来ない場合、防熱板を取り付ける施工を行ってください。

離隔距離【単位:cm】		発熱体の外周からの距離寸法	寸法A(側方:左)	寸法B(後方)	寸法C(側方:右)
特定不燃以外の壁(発熱体の外周、側方、後方~壁)	AHI635CB	10 (3	* 2)	(7.3 * 2)	(5.4)
	AHI735CB	10 (0	* 2)	(7.3 * 2)	(02)*
特定不燃の壁、または防熱板を取り付けた場合		0	0	0	0
特定不燃以外の天井(上方)		H=100
レンジフードファン付属のグリスフィルター		H=80
上記以外のもの		H=100

(*1) …建築基準法第二条第九号の規定に基づき国土交通大臣が定める不燃材料となります。
(*²)…火災予防条例 別表第四において、特定不燃以外の壁までの距離は2cm以上とされています。ただし、発熱体の外周からの離隔距離は10cmとなる為、その数値を優先して記載しています。

カウンター開口寸法

【幅 560^+1× 奥行 460^+1 （Max R25）】

AHI635CB / AHI735CB

クッションテープの取り付け

① 必ずクッションテープの取付を行い、内部に水分が入らないようにしてください。

本体のクックトップの裏側（カウンター側）にクッションテープを取り付けます。この際にクックトップの表側に傷をつけないように気をつけて下さい。テープは外周部に貼り付けて下さい。

!

貼り付ける際は、少し引き伸ばすように貼り付けて、ガラスと密着させて下さい。

テープの継ぎ目が無く、つながっている事を確認して下さい。

本製品とのコンビネーションについて

前垂れ付きのカウンターでご検討される場合、裏面に桟木などで補強する事をお奨めします。

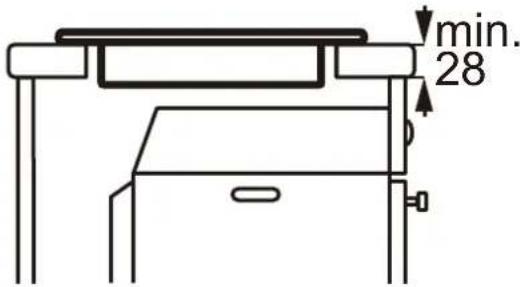

【AEGオーブンを設置する場合】

①オーブンとIHは、それぞれ単独でブレーカーを用意してください。

28mm以上のカウンターの厚み、IH本体の底面～オーブンの天面まで20mm以上の離隔距離が必要です。

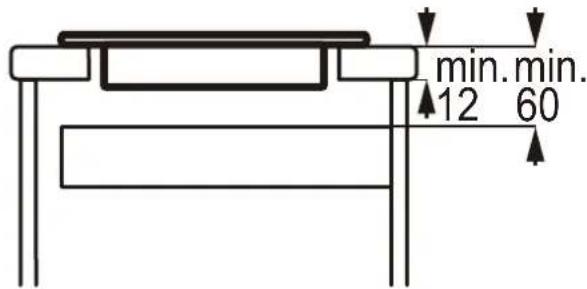

【引き出しにする場合】

カウンターの厚さを含めて最低60mm以上必要です。なお、鍋が加熱された際に生じる輻射熱がIHから強制的に排熱されます。傷みやすい食品などは直下の引き出しに入れないように注意してください。
