製品タイプ	ビルトインIHクッキングヒーター
ブランド	AEG
モデル	AHI735CB
設置方法	ビルトイン専用（カウンター埋め込み）
外形寸法（幅×奥行×高さ）	750 mm × 520 mm × 51 mm
カウンター開口寸法	560 mm × 460 mm（R25 max）
電源	単相200V 30A専用回路
電源プラグ形状	接地2P30A角型コンセント（薄型）
加熱方式	IH（電磁誘導加熱）
操作方式	タッチコントロール
トッププレート材質	ガラス（厚さ4mm）
安全機能	チャイルドロック、残留熱表示、自動電源オフ、過熱防止
オーブン併用	可能（離隔距離20mm以上、別回路）
庫内の収納（引き出し）	カウンター厚含め60mm以上必要
離隔距離（壁～発熱体）	側方・後方10cm以上（防熱板なしの場合）
離隔距離（天井）	100cm以上（レンジフード付グリスフィルターは80cm）
設置時の注意	クッションテープを必ず貼付、水分侵入防止
掃除方法	柔らかい布で拭く、研磨剤使用禁止
修理・部品	エレクトロラックスサービス代理店（0120-54-4507）
用途	一般家庭用（業務用不可）

よくある質問 - AHI735CB AEG

AHI735CBはどのような製品ですか？

AEGのビルトインIHクッキングヒーターです。最大30Aの専用回路が必要で、ガラストップのタッチコントロール式です。

設置に必要な電源は？

単相200V・30Aの専用回路と漏電遮断器が必要です。必ず有資格者による配線工事とD種接地工事を行ってください。電源プラグは接地2P30A角型コンセントを使用します。

カウンター開口部の寸法を教えてください。

幅560mm×奥行460mm、コーナーR25までです。製品の外形寸法は幅750mm×奥行520mm×高さ51mmです。カウンターの厚さは28mm以上必要です。

IHヒーターの下にオーブンや引き出しを設置できますか？

はい。オーブン設置の場合、IHとオーブンは別回路とし、IH底面からオーブン天面までの離隔距離を20mm以上確保してください。引き出しの場合は、カウンター厚を含め60mm以上の高さが必要で、直下に熱に弱い食品を入れないでください。

チャイルドロックの使い方を教えてください。

操作方法は取扱説明書に記載されていますが、通常はタッチパネルのロックボタンを長押しして有効にします。解除も同様の操作です。詳細はマニュアルを参照してください。

掃除の注意点はありますか？

ガラストップは柔らかい布で拭いてください。研磨剤入りのクリーナーや金属たわしは使用しないでください。また、水分が内部に入らないように注意してください。

加熱中に電源が切れることがあります。原因は？

過熱防止機能が作動した可能性があります。鍋底が空焚き状態になっていないか、通気口がふさがれていないか確認してください。それでも改善しない場合はサポートにご連絡ください。

修理や部品交換はどうすればいいですか？

エレクトロラックスのカスタマーサポート（0120-54-4507、月〜金9:00-17:30）にご連絡ください。有資格者による修理が必要です。

使用できない鍋はありますか？

IH対応の鍋をご使用ください。鍋底が鉄やステンレス（磁石がつくもの）である必要があります。土鍋やガラス鍋、アルミ鍋など非対応の鍋は使用できません。

取扱説明書はどこでダウンロードできますか？

当サイト（notice-facile.com）またはAEG公式サイト（www.aeg-jp.com）からPDF形式でダウンロードいただけます。

使用説明書 AHI735CB AEG

AEG 製 IH クッキングヒーターを購入、設置される前に

設計者／製品の据え付けをされる方へ

■製品の性能を十分発揮させる為に、必ず本設置マニュアルが指定する設計、本製品の設置、試運転を行ってください。
■本設置マニュアル通りの設置を行わなかった場合、漏電、感電、火災など重大事故につながるおそれがあります。本マニュアルに従わずに発生した事故、損害については、当社は一切責任を負いません。
■本製品の設置後、必ず本マニュアルを施主様にお渡しください。
■各工事は、建築基準法、電気設備技術基準等関連法令など、法規に準じて行ってください。

製品を使用される方／管理される方へ

■転居、製品を移設するなど、再設置の際に必要となりますので、本書を“取扱説明書”とともに、大切に保管してください。

安全上のご注意

以下に示す注意事項は人への危害、財産の損害を防止するためのものですので、必ずお守りください。図記号の詳しい説明は以下の通りです。

警告	この図記号を無視して、誤った取り扱いをすると、『人が死亡または重傷を負う可能性が想定される』内容を示しています。		この図記号は、必ず実行しなければならない『強制指示の行為』内容です。
注意	この図記号を無視して、誤った取り扱いをすると、『人が傷害を負う可能性及び物的損害のみの発生が想定される』内容を示しています。		この図記号は、してはいけない『禁止の行為』内容です。

次ページの警告や注意欄について、設計／設置される前に必ずご確認ください。

警告

【電源/回路】

設置が適切に行われていない場合、電源回路の容量不足による不具合、漏電やショートによる火災、感電、怪我、やけど等、重大事故につながるおそれがあります。

本製品は、単相200V・30Aの本製品専用の単独回路と漏電しゃ断器を必要とします。
① 設置には電気設備技術基準等関連法令規則等に従い、『法的有資格者』による電気配線工事、アース工事（D種接地工事）が必要となります。
① 電源電線およびアース線は、プラグを外して直結するなど、分解や修理、改造を行わないでください。なお、電源コードおよびプラグが破損した場合、製造業者もしくは弊社サービス代理店、または同等の有資格者によって行われなければなりません。

【設置】

本製品はビルトイン専用です。製品をカウンターの上などに置いて使用しないでください。
水滴がかかる場所、地下室など、湿気が発生しやすい場所への設置はしないでください。絶縁不良、サビ付きの原因、接触不良、漏電、感電や火災につながるおそれがあり危険です。

【一般家庭用の製品です】

本製品は一般家庭で使用することを目的として設計されています。業務用途（*）、船舶、車などへの設置およびご使用はおやめください。

注意

本製品をカウンターにコーキングなどを使って設置しない。製品を引き出せなくなり、修理やメンテナンスのために、より時間や費用が掛かることがあります。

電源接続

■プラグ

品名 接地2P30A角型コンセント（薄型）

定格 250V 30A

※それぞれの品番のうち、Bは黒色、Wは白になります。

設置場所の確認

【離隔距離について】

火災予防条例、電気設備に関する技術基準に従って設置してください。

製品と壁の間に離隔距離（A～C、H）を設ける必要があります。

特定不燃 ^(*) 以外の壁及び天井との離隔距離が確保出来ない場合、防熱板を取り付ける施工を行ってください。

離隔距離【単位:cm】		発熱体の外周からの距離寸法	寸法A(側方:左)	寸法B(後方)	寸法C(側方:右)
特定不燃以外の壁(発熱体の外周、側方、後方~壁)	AHI635CB	10 (3	*2)	(7.3 * 2)	(5.4)
	AHI735CB	10 (0	*2)	(7.3 * 2)	(02)*
特定不燃の壁、または防熱板を取り付けた場合		0	0	0	0

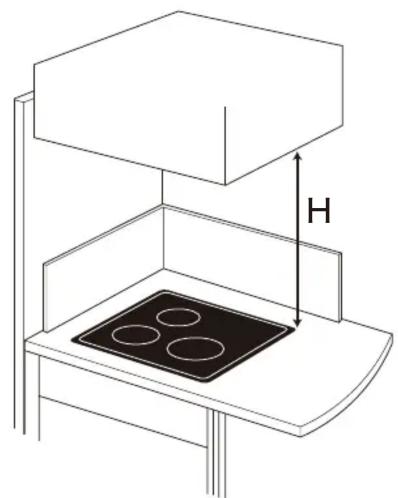

特定不燃以外の天井(上方)		H=100
レンジフードファン付属のグリスフィルター		H=80
上記以外のもの		H=100

(*1) …建築基準法第二条第九号の規定に基づき国土交通大臣が定める不燃材料となります。
(*²)…火災予防条例 別表第四において、特定不燃以外の壁までの距離は2cm以上とされています。ただし、発熱体の外周からの離隔距離は10cmとなる為、その数値を優先して記載しています。

カウンター開口寸法

【幅560 ^+1 ×奥行460 ^+1 （Max R25）】

AHI635CB / AHI735CB

クッションテープの取り付け

① 必ずクッションテープの取付を行い、内部に水分が入らないようにしてください。

本体のクックトップの裏側（カウンター側）にクッションテープを取り付けます。この際にクックトップの表側に傷をつけないように気をつけて下さい。テープは外周部に貼り付けて下さい。

!

貼り付ける際は、少し引き伸ばすように貼り付けて、ガラスと密着させて下さい。

テープの継ぎ目が無く、つながっている事を確認して下さい。

本製品とのコンビネーションについて

前垂れ付きのカウンターでご検討される場合、裏面に桟木などで補強する事をお奨めします。

【AEGオーブンを設置する場合】

①オーブンとIHは、それぞれ単独でブレーカーを用意してください。

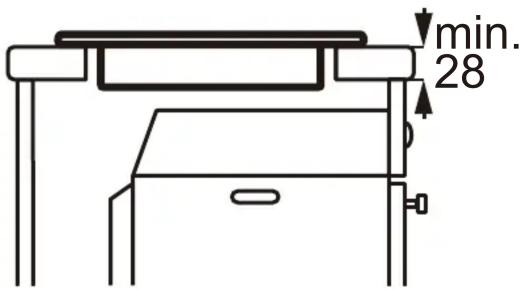

28mm以上のカウンターの厚み、IH本体の底面～オーブンの天面まで20mm以上の離隔距離が必要です。

【引き出しにする場合】

カウンターの厚さを含めて最低60mm以上必要です。なお、鍋が加熱された際に生じる輻射熱がIHから強制的に排熱されます。傷みやすい食品などは直下の引き出しに入れないように注意してください。

エレクトロラックス・ジャパン株式会社

www.aeg-jp.com

エレクトロラックス お客様サポート

フリーダイヤル : 0120-54-4507

電話受付時間：月～金曜日 9:00AM～5:30PM

※土日祝日および年末年始はお休みさせていただきます。

※午前中は大変込み合いますので、比較的つながりやすい午後におかけください。
