製品タイプ	音源拡張ボード
対応シリーズ	Roland XV/Fantomシリーズ
音色数	約300音色
波形メモリ	128 MB（16ビットリニア）
エフェクト	内蔵リバーブ、コーラス
寸法	約140 x 100 x 20 mm
重量	約80 g
電源	ホスト機器から供給
消費電力	約0.5 W
接続端子	専用拡張スロット
付属品	取扱説明書、保護カバー
主な機能	オーケストラ音色の追加、64ボイス同時発音
対応OS	なし（ハードウェアモジュール）
クリーニング方法	乾いた柔らかい布で端子部を清掃
使用環境	温度5～40℃、湿度30～80％
保証期間	1年間
原産国	日本

よくある質問 - SRX-06 ROLAND

SRX-06のインストール方法を教えてください。

本体の電源を切り、拡張スロットにボードを差し込み、固定ネジで留めます。初回起動時に自動認識されます。

対応するシンセサイザーは何ですか？

Roland XVシリーズ（XV-88、XV-5080など）やFantomシリーズ（Fantom-X、Fantom-Sなど）に対応します。

音色を追加するにはどうすればいいですか？

インストール後、本体のパッチモードでSRX-06の音色が使用可能になります。音色リストは取扱説明書を参照してください。

内蔵メモリはどのくらいですか？

波形メモリは128 MB（16ビットリニア）で、約300の高品質オーケストラ音色を収録しています。

エフェクトは使用できますか？

内蔵リバーブとコーラスが利用可能です。本体のエフェクトルーティングで設定できます。

クリーニング方法を教えてください。

柔らかい乾いた布で端子部分を優しく拭いてください。溶剤やアルコールは使用しないでください。

故障した場合の修理はどこに依頼すればよいですか？

お買い上げの販売店またはRolandサポートセンターにお問い合わせください。保証期間内は無償修理の対象です。

ファクトリーリセットは可能ですか？

ボード自体にリセット機能はありません。ホスト機器の設定を初期化することで対応します。

複数のSRXボードを同時に使用できますか？

ホスト機器のスロット数に依存します。最大で4枚まで同時使用可能な機種もあります。

製品のスペックをもっと詳しく知りたいです。

サンプリング周波数44.1 kHz、ボイス数64、出力レベル-10 dBuなど。詳細は取扱説明書の仕様ページをご覧ください。

使用説明書 SRX-06 ROLAND

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」(P.3)と「使用上のご注意」(P.4)をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、この取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。

このたびは、ウェーブ・エクスパンション・ボード SRX-06「SR-JV80 Collection Vol.1 Complete Orchestra」をお買い上げいただき、まごとにありがとうございます。

このエクスパンション・ボードは SR-JV80-02 Orchestral、13 Vocal、16 Orchestral II に搭載されていたウェーブフォームを完全収録、07 SuperSoundSet に搭載されていたウェーブフォームの内、オーケストラ系音色を厳選して収録しています。

これらのウェーブフォームを組み合わせた SRX 仕様の Effect、Matrix Control を生かした新規 パッチ、リズム・セットを搭載しています。

オーケストラで使用される弦楽器 / 管楽器 / 打楽器 / ピアノといった代表的な音色をはじめ、各種クワイヤやポーカルフレーズも収録されており、オーケストラ編成曲、映画音楽などに幅広くお使いいただけます。

• パッチ 449 種類
• リズム・セット 5 種類
• ウェープフォーム 512 種類
  ※ 各パッチ／リズム・セットは Fantom シリーズ、XV シリーズ、JUNO-G、MX-200、SRX 対応の RD シリーズ、MC-909、VR-760 の各機種ごとに最適なパラメーター設定を行っていますので、それぞれ出音が異なることがあります。

付属の CD-ROM に SR-JV80-02、13、16 のオリジナル音色を再現するデータが収録されています。 (対応機種：Fantom（FA-76）、XV-5080、XV-5050、XV-3080、XV-88、XV-2020)

このエクスパンション・ボードは新フォーマットを採用しています。お使いの機種のシステム・プログラム・バージョンをご確認の上、バージョン・アップ対象の場合は、付属 CD-ROM に収録されているシステム・アップデート・プログラムでバージョン・アップしてからご使用ください。(P.15 をご覧ください。) このアップデート・プログラムは SRX-01 \~ 09 で使用出来ます。

		取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。
		取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。

図記号の例

	△は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。
	○は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、○の中に描かれています。左図の場合は、「分解禁止」を表わしています。
	●は、強制(必ずすること)を表わしています。具体的な強制内容は、●の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。

以下の指示を必ず守ってください

警告

- この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。

- この機器を分解したり、改造したりしないでください。

修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。

- 次のような場所での使用や保存はしないでください。

○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）

○ 水気の近く（風呂場、洗面台、濡れた床などや湿度の高い場所

○ 雨に濡れる場所

○ ホコリの多い場所

○ 振動の多い場所

- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。

警告

● お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。

- この機器を落としたり、この機器に強い衝撃を与えないでください。

● SRX-06 を取り付ける前に、Fantom シリー-XV シリーズ、JUNO-G、MX-200、SRX 対応 RD シリーズ、MC-909、VR-760 の電源を立て電源プラグをコンセントから外してください。

- CD-ROM を、一般のオーディオ CD プレーで再生しないで下さい。大音量によって耳を痛めたり、スピーカーを破損する恐れがあります。

注意

- この機器の上に乗ったり、機器の上に重いものを置かないでください。

● 指定の機器（Fantom シリーズ、XV シリーズ JUNO-G、MX-200、SRX 対応の RD シリー MC-909、VR-760）だけに取り付け、取り付け時には指定されたネジだけを外してください。

● ネジを外した場合は、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。

IMPORTANT NOTES

お客様が SRX-06 エクスパンション・ボード（以下、「本製品」といいます）をローランドの正規販売店からお買い上げになった時点で、本製品に含まれる音やサンプルは、ローランド株式会社から、お客様に対して、音楽制作、公共の場での演奏、放送などの商用目的のための使用を許諾したものであって、著作権を譲渡したものではありません。

お客様は、いかなる追加料金を支払うこともなく、本製品に含まれるあらゆるフレーズやサンプルを、商用あるいは非商用目的の録音に使用できます。ただし、お客様が本製品を使用して音楽の録音を行う際は、以下のことにご注意ください。

本製品に含まれるいかなる録音物も、そのままの状態であれ、いかなる手段によって再構成、ミキシング、フィルター加工、再合成、加工処理、その他の編集作業をした状態であれ、ローランドの書面による許可なく、他の製品に含めたり再販売するために複製・複写することを禁止します。また、本製品に含まれるいかなる音も、許可なく贈与、取引、貸与、賃貸、再発行、再配布、再販売することを禁止します。

従って、本製品の音色は音楽制作の範囲でお使いいただくようお願いします。そして、本製品のライブラリーはお客様ご自身の個人的使用の目的の範囲でお使いください。本製品の音色データの複製・複写は禁止します。

ローランドは、著作権侵害がないかどうか、常時他のサウンド・ライブラリーの発売を把握しており、著作権侵害に対しては法的手段を行使する場合があります。

なお、本製品のライブラリーは第三者の著作権を一切侵害していないことを保証します。

3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。

修理について

※ お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
※ 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。

CD-ROM の取り扱い

※ ディスクの裏面（信号面）に触れたり、傷をつけたりしないでください。データの読み出しがうまくいかないことがあります。ディスクの汚れは、市販の CD 専用クリーナーでクリーニングしてください。

基板の取り扱い

この基板は、静電気により部品が破壊される恐れがあります。基板を取り扱うときは、次の点に注意してください。

※ 基板を持つときは、あらかじめ何らかの金属に触れて、体や衣類にたまっている静電気を放電してください。
※ 基板を持つときは、基板の縁を持ち、部品やコネクターの部分に直接手を触れないでください。
※ 基板を保管するとき、または輸送するときなどは、購入時に基板が入っていた袋（導電袋）に入れてください。

INSTALLING THE WAVE EXPANSION BOARD

ウェーブ・エクスパンション・ボードの取り付けかた

※ 使用機器の電源スイッチをオフにしてください。
1. 使用機器の上部、または背面にあるカバーをはずします。
※ 本体を裏返す際は、ボタン、つまみなどを破損しないように、新聞や雑誌などを重ねて本体の四隅や両端に敷いてください。また、その際、ボタン、つまみなどが破損しないような位置に配置してください。
※ 本体を裏返す際は、落下や転倒を引き起こさないよう取扱いにご注意ください。

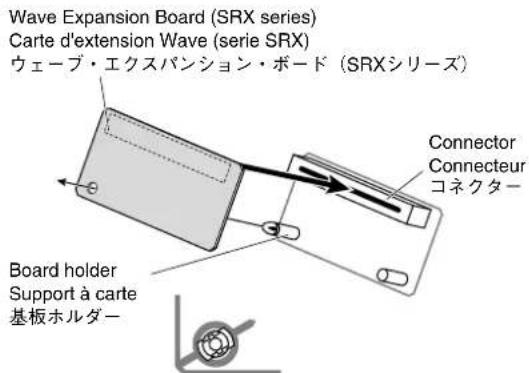

2. SRX シリーズ用のスロットのコネクターにウェーブ・エクスパンション・ボードのコネクターを差し込み、同時に基板ホルダーをウェーブ・エクスパンション・ボードの穴にはめ込みます。
※ 回路部やコネクター部には手を触れないでください。
※ 基板を無理に押し込まないでください。装着しにくい場合、いったん基板を外してやり直してください。
3. 付属の固定用具で基板ホルダーを LOCK 方向に回し、ウェーブ・エクスパンション・ボードを固定します。 (ウェーブ・エクスパンション・ボードを取り外すには、基板ホルダーを UNLOCK 方向に回してから取り外します。)
※ 取り付けを終えたら、正しく取り付けられていることを再度確認してください。
4. 手順 1 で外したネジで、カバーを元通りに取り付けます。
5. ウェーブ・エクスパンション・ボードの取り付けが正しく行われたかを確認します。
※ ウェープフォームの選択画面（使用機器の取扱説明書参照）で“EXP”が選べない（表示されない）ときは、もう一度ウェーブ・エクスパンション・ボードをつけ直してください。

2

/: Key Velocity による切替え音色

/Mod : Modulation (CC:01) による切替え音色

/Aft: Aftertouch (CC:97) による切替え音色

エクスパンション・ボードのパッチを発音させるときは、Fantom シリーズ / XV シリーズの EFFECTS ON/OFF の設定をすべて ON にして使用することをお勧めいたします。OFF に設定した場合、意図した音色にならないことがあります。

※ No.203、204と225はXV-3080/88で発音させると（）内のボイス数になります。
※ パッチの中にはリリース・タイムが長く設定してあるパッチもありますので、音源のパッチ・リメインがONになっていると音色を切り替えても前のパッチのリリースが残る場合があります。
※ パッチの中には SR-JV80 シリーズのウェーブフォームを使用しているため、上鍵域で発音の制限があり発音しない部分があります。
※ エクスパンション・ボードのパッチを発音させるときは、使用機器の取扱説明書にしたがって、実行してください。
※ Fantom シリーズ /XV シリーズ /JUNO-G/MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のパッチを選ぶことはできません。
※ 一部のパッチの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

Patch List (3)

/: Key Velocity による切替え音色

/Mod: Modulation (CC:01) による切替え音色

/Aft: Aftertouch (CC:97) による切替え音色

※ 音色によっては、テンポを急激に変化させるとノイズが出る場合があります。これは、マルチエフェクトやコーラスのディレイ・タイムなどがテンポに同期している場合に発生します。ノイズが気になる場合は、ディレイ・タイムなどの設定を吾待以外の値に変更してください。
※ パッチの中には SR-JV80 シリーズのウェーブフォームを使用しているため、上鍵域で発音の制限があり発音しない部分があります。
※ SRX 対応の RD シリーズ/MC-909/VR-760 では、Fantom シリーズ/XV シリーズ/JUNO-G/MX-200 専用のパッチを選ぶことはできません。
※ 一部のパッチの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

Rhythm Set List

For All Instruments

(BANK SELECT MSB: 92; LSB: 7)

No. RhythmName

* On the Fantom series/XV series/JUNO-G/MX-200, you can not select only the rhythm sets which are designed to be used with the RD series (with SRX slots)/MC-909/VR-760/G-70.
※ Fantom シリーズ /XV シリーズ /JUNO-G/MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のリズム・セットを選ぶことはできません。

Rhythm Set Key Assign (2)

※ SRX 対応の RD シリーズ /MC-909/VR-760 では、Fantom シリーズ / XV シリーズ /JUNO-G/MX-200 専用のリズム・セットを選ぶことはできません。

※ MC-909 では、Note No. 35 (B1) から 50 (D3) までの 16 鍵分のリズム・トーンのみ使用できます。

Waveform List (1)

No. Name	No. Name	No. Name	No. Name	No. Name
1 Strings L pA *	61 VcSolo Vib C	121 Oboe 1	181 Trombone mfA	241 Harp +7 Dwn
2 Strings R pA *	62 Vls Spicc A	122 Oboe 1A	182 Trombone mfB	242 Harp b9 Up
3 Strings L pB *	63 Vls Spicc B	123 Oboe 1B	183 Trombone mfC	243 Harp b9 Dwn
4 Strings R pB *	64 Vls Spicc C	124 Oboe 1C	184 Trombone f A	244 Harp m7 UpLp
5 Strings L pC *	65 Vas Spicc A	125 Oboe 2A	185 Trombone f B	245 Harp m7 DnLp
6 Strings R pC *	66 Vas Spicc B	126 Oboe 2B	186 Trombone f C	246 Harp 9thUpLp
7 Strs L pA Lp *	67 Vas Spicc C	127 Oboe 2C	187 Bass Tb	247 Harp 9thDnLp
8 Strs R pA Lp *	68 Vcs Spicc A	128 Oboe 3 A	188 Tb Sect	248 Harp +7 UpLp
9 Strs L pB Lp *	69 Vcs Spicc B	129 Oboe 3 B	189 Tb Scct Lp	249 Harp +7 DnLp
10 Strs R pB Lp *	70 Vcs Spicc C	130 Oboe 3 C	190 Multi Reed	250 Harp b9 UpLp
11 Strs L pC Lp *	71 Cbs Spicc A	131 Eng.Horn A	191 Uill.Pipe1 A	251 Harp b9 DnLp
12 Strs R pC Lp *	72 Cbs Spicc B	132 Eng.Horn B	192 Uill.Pipe1 B	252 EuroPiano pA
13 Strings L fA *	73 Cbs Spicc C	133 Eng.Horn C	193 Uill.Pipe1 C	253 EuroPiano pB
14 Strings R fA *	74 Multi Spicc	134 Eng.Horn 2 A	194 Uill.Pipe2 A	254 EuroPiano pC
15 Strings L fB *	75 VlSolo Spicc	135 Eng.Horn 2 B	195 Uill.Pipe2 B	255 EuroPiano fA
16 Strings R fB *	76 VISlSpicc2 A	136 Eng.Horn 2 C	196 Uill.Pipe2 C	256 EuroPiano fB
17 Strings L fC *	77 VISlSpicc2 B	137 Bassoon	197 U.Pipe Orn A	257 EuroPiano fC
18 Strings R fC *	78 VISlSpicc2 C	138 Bassoon 1	198 U.Pipe Orn B	258 Ac Piano1 A
19 Strs L fA Lp *	79 VcSolo Spicc	139 Bassoon 2 A	199 U.Pipe Orn C	259 Piano Thump
20 Strs R fA Lp *	80 MultSl Spicc	140 Bassoon 2 B	200 F.Horn Solo	260 Piano Up TH
21 Strs L fB Lp *	81 Pizzicato 1	141 Bassoon 2 C	201 F.HornSolo2A	261 Harpsichord
22 Strs R fB Lp *	82 Pizzicato 2	142 Bassoon&Oboe	202 F.HornSolo2B	262 HPS_Front A
23 Strs L fC Lp *	83 STR Attack	143 SRecorder A	203 F.HornSolo2C	263 HPS_Front B
24 Strs R fC Lp *	84 StrAttack 2A	144 SRecorder B	204 F.Horn Sect1	264 HPS_Front C
25 Multi STR A	85 StrAttack 2B	145 SRecorder C	205 F.Horn Sect2	265 HPS_Back A
26 Multi STR B	86 StrAttack 2C	146 TRecorder A	206 F.Hrn Sc1 Lp	266 HPS_Back B
27 Multi STR C	87 OrchUnisonLA *	147 TRecorder B	207 F.Hrn Sc2 Lp	267 HPS_Back C
28 Multi STR Lp	88 OrchUnisonRA *	148 TRecorder C	208 French 1A	268 HPS_Lute A
29 VI Sect A	89 OrchUnisonLB *	149 TnrRecorder	209 F.Horns2 pA	269 HPS_Lute B
30 VI Sect B	90 OrchUnisonRB *	150 TinWhistle A	210 F.Horns2 pB	270 HPS_Lute C
31 VI Sect C	91 OrchUnisonLC *	151 TinWhistle B	211 F.Horns2 pC	271 HPS_Click
32 VI Sect Lp	92 OrchUnisonRC *	152 TinWhistle C	212 F.Horns2 pA+	272 Celesta A
33 Va Sect A	93 Full Orch.	153 TinWhisOrn A	213 F.Horns2 pB+	273 Celesta B
34 Va Sect B	94 Full Orch Lp	154 TinWhisOrn B	214 F.Horns2 pC+	274 Celesta C
35 Va Sect C	95 JV Strings L *	155 TinWhisOrn C	215 F.Horns2 fA	275 MusicBox 2 A
36 Va Sect Lp	96 JV Strings R *	156 Whistle 1	216 F.Horns2 fB	276 MusicBox 2 B
37 Vc Sect A	97 JV Strings A	157 Multi Sax 1	217 F.Horns2 fC	277 MusicBox 2 C
38 Vc Sect B	98 JP Strings1A	158 Multi Sax 2	218 F.Horns2 fA+	278 Bass Marimba
39 Vc Sect C	99 JP Strings2A	159 BRS Ensemble	219 F.Horns2 fB+	279 Xylophone
40 Vc Sect Lp	100 Soft Pad A	160 BRS Ens Lp	220 F.Horns2 fC+	280 Glockenspiel
41 Cb Sect	101 Piccolo	161 Brass ff	221 F.Horn Mute	281 Glocken 2 A
42 Cb Sect Lp	102 Piccolo 2 A	162 ff Brass Lp	222 F.Hrn MuteLp	282 Glocken 2 B
43 VI Solo A	103 Piccolo 2 B	163 Trumpet 1A	223 Tuba	283 Glocken 2 C
44 VI Solo B	104 Piccolo 2 C	164 Trumpet 2	224 Tuba 1	284 TubularBells
45 VI Solo C	105 Flute 1A	165 Trumpet 3 A	225 Harp A	285 Tubular 2 A
46 Va Solo A	106 FluteVib2 A	166 Trumpet 3 B	226 Harp B	286 Tubular 2 B
47 Va Solo B	107 FluteVib2 B	167 Trumpet 3 C	227 Harp C	287 Tubular 2 C
48 Va Solo C	108 FluteVib2 C	168 Cornet	228 Harp 2 A	288 Wind Chime 2
49 Vc Solo A	109 Celtic Flt A	169 Tpt Sect. A	229 Harp 2 B	289 Wind Chime 3
50 Vc Solo B	110 Celtic Flt B	170 Flugelhorn	230 Harp 2 C	290 Church Bells
51 Vc Solo C	111 Celtic Flt C	171 HarmonMute2A	231 ClarsahHarpA	291 ChurchBell 2
52 Cb Solo	112 ORG_Flute A	172 HarmonMute2B	232 ClarsahHarpB	292 JingleBell 2
53 Violin&Cello	113 ORG_Flute B	173 HarmonMute2C	233 ClarsahHarpC	293 Sleigh Bell
54 Multi Solo 1	114 ORG_Flute C	174 Solo Tb A	234 Harp Maj Up	294 Bousouki A
55 Multi Solo 2	115 Clarinet	175 Solo Tb B	235 Harp Maj Dn	295 Bousouki B
56 VlSolo Vib A	116 Clarinet 2 A	176 Solo Tb C	236 Harp m7 Up	296 Bousouki C
57 VlSolo Vib B	117 Clarinet 2 B	177 Trombone 1	237 Harp m7 Dwn	297 OrchPrc Hit
58 VlSolo Vib C	118 Clarinet 2 C	178 Trombone 2 A	238 Harp 9th Up	298 OrchestraHit
59 VcSolo Vib A	119 Multi Cla	179 Trombone 2 B	239 Harp 9th Dwn	299 Orch Hit f
60 VcSolo Vib B	120 Bs Clarinet	180 Trombone 2 C	240 Harp +7 Up	300 Orch Hit Maj

Waveform List (2)

No. Name	No. Name	No. Name	No. Name	No. Name
301 Orch Hit Min	351 Gregorian RA *	401 Amen L *	451 Bodhran 1	501 REV VoMenu L ***
302 Orch Hit Dim	352 Gregorian LB *	402 Amen R *	452 Bodhran 2	502 REV VoMenu R ***
303 OrchHit2 Maj	353 Gregorian RB *	403 Aleluia L *	453 Bodhran 3	503 REV ByAleluL *
304 OrchHit2 Min	354 Gregorian LC *	404 Aleluia R *	454 Bodhran 4	504 REV ByAleluR *
305 OrchHit2 Dim	355 Gregorian RC *	405 Breath Wind	455 Bodhran 5	505 REV ByAmen1L *
306 Gliss Maj	356 Sop Chr Mono	406 Breath Atack	456 Bodhran 6	506 REV ByAmen1R*
307 Gliss Min	357 SopranoChr L *	407 Breath Whisl	457 Bodhran 7	507 REV ByAmen2L *
308 Gliss Maj Lp	358 SopranoChr R *	408 Breath Hrmon	458 Perc Hit 1	508 REV ByAmen2R*
309 Gliss Min Lp	359 Tenor Solo	409 Whistle Nz	459 Perc Hit 2	509 REV Amen L*
310 Tremolo p	360 Jazz Doo L A *	410 Flute Breath	460 Perc Set 1	510 REV Amen R *
311 Tremolo f	361 Jazz Doo R A *	411 Vocal Breath	461 Perc Set 2	511 REV AleluiaL *
312 Tremolo sfz	362 Jazz Doo L B *	412 Timpani	462 Perc Set 3	512 REV AleluiaR *
313 Tremolo p Lp	363 Jazz Doo R B *	413 Timpani p	463 REV Hrp m7Up
314 Tremolo f Lp	364 Jazz Doo L C *	414 Timpani f	464 REV Hrp m7Dn
315 Tremolo sfLp	365 Jazz Doo R C *	415 Timpani 2 p	465 REV Hrp9thUp
316 Cluster	366 Jazz Doot LA *	416 Timpani 2 f	466 REV Hrp9thDn
317 Cluster Lp	367 Jazz Doot RA *	417 Timpani Roll	467 REV Hrp +7Up
318 Pentatonic	368 Jazz Doot LB *	418 Timp Roll p	468 REV Hrp +7Dn
319 PentatonicLp	369 Jazz Doot RB *	419 Timp Roll f	469 REV Hrp b9Up
320 Staccato p	370 Jazz Doot LC *	420 Concert SNR1	470 REV Hrp b9Dn
321 Staccato f	371 Jazz Doot RC *	421 Concert SNR2	471 REV Hit f
322 Brass Stacc	372 Jazz Dat L A *	422 Concert SNR3	472 REV Hit Maj
323 Brass Fall	373 Jazz Dat R A *	423 Orch SNR	473 REV Hit Min
324 Tps Fall	374 Jazz Dat L B *	424 OrchSNR Roll	474 REV Hit Dim
325 F.Horn Rip	375 Jazz Dat R B *	425 SNR Roll	475 REV Hit2 Maj
326 Choir A	376 Jazz Dat L C *	426 SNR Set	476 REV Hit2 Min
327 Choir B	377 Jazz Dat R C *	427 Concert BD 1	477 REV Hit2 Dim
328 Choir C	378 Jazz Bap L A *	428 Concert BD 2	478 REV Stacc p
329 F.Chor Aah A	379 Jazz Bap R A *	429 Concert BD 3	479 REV Stacc f
330 F.Chor Aah B	380 Jazz Bap L B *	430 Orch BD	480 REV Bell
331 F.Chor Aah C	381 Jazz Bap R B *	431 BD Roll	481 REV Cym Hit
332 F.Chor Mmh A	382 Jazz Bap L C *	432 Tam Tam	482 REV PercHit1
333 F.Chor Mmh B	383 Jazz Bap R C *	433 Crash Cymbal	483 REV PercHit2
334 F.Chor Mmh C	384 Dow fall L A *	434 Crash Cym Lp	484 REV BD 1
335 LargeChrL pA *	385 Dow fall R A *	435 Cymbal Hit	485 REV BD 2
336 LargeChrR pA *	386 Dow fall L B *	436 Finger Cym 2	486 REV BD 3
337 LargeChrL pB *	387 Dow fall R B *	437 MalletCymbal	487 REV BD Roll
338 LargeChrR pB *	388 Dow fall L C *	438 CymbalScrape	488 REV SNR 1
339 LargeChrL pC *	389 Dow fall R C *	439 Gong	489 REV SNR 2
340 LargeChrR pC *	390 Bass Thum A	440 Grongkas	490 REV SNR 3
341 LargeChrL fA *	391 Bass Thum B	441 Castanets 1	491 REV Tam Tam
342 LargeChrR fA *	392 Bass Thum C	442 Castanets 2	492 REV Crash
343 LargeChrL fB *	393 Vocal Menu L ***	443 Tambourine	493 REV Gong
344 LargeChrR fB *	394 Vocal Menu R ***	444 Triangle	494 REV Tamb
345 LargeChrL fC *	395 BoysAleluiaL *	445 Slapstick	495 REV Timp 1
346 LargeChrR fC *	396 BoysAleluiaR *	446 Ratchet	496 REV Timp 2
347 Boys Choir A	397 Boys Amen1 L *	447 TunedBlock A	497 REV Casta 1
348 Boys Choir B	398 Boys Amen1 R *	448 TunedBlock B	498 REV Casta 2
349 Boys Choir C	399 Boys Amen2 L *	449 TunedBlock C	499 REV S.Stick
350 Gregorian LA *	400 Boys Amen2 R *	450 Bodhran MENU **	500 REV Sleigh

* L と R でペアになるステレオ・ウェーブフォームです。

** メニュー・ウェープフォームです。複数のウェープフォームが、各キーに割り当てられています。

※ 一部のウェーブフォームの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。

※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。

※ 本製品のウェーブフォームは SR-JV80 シリーズのウェーブフォームを使用しているため、上鍵域で発音の制限があり発音しない部分があります。

Menu Waveform

393 Vocal Menu L

Key Wave# WaveName

C4 359 Tenor Solo

D4 395 BoysAleluiaL

E4 397 Boys Amen1 L

F4 399 Boys Amen2 L

G4 401 Amen L

A4 403 Aleluia L.

394 Vocal Menu R

Key Wave# WaveName

C4 359 Tenor Solo

D4 396 BoysAleluiaR

F4 398 Boys Amen1 R

F4 400 Boys Amen2 R

G4 402 Amen R

A4 404 Aleluia R

450 Bodhran Menu

Key Wave# WaveName

C4 451 Bodhran 1

D4 452 Bodhran 2

E4 453 Bodhran 3

F4 454 Bodhran 4

G4 455 Bodhran 5

A4 456 Bodhran 6

B4 457 Bodhran 7

501 REV VoMenu L

Key Wave# WaveName

C4 503 REV ByAleluL

D4 505 REV ByAmen1L

E4 507 REV ByAmen2L

F4 509 REV Amen L

G4 511 REV AleluiaL

A4 REV Jazz Doot L *

B4 REV Jazz Dat L *

C5 REV Jazz Bap L *

D5 REV Dow fall L *

E5 REV Bass Thum *

502 REV VoMenu R

Key Wave# WaveName

C4 504 REV ByAleluR

D4 506 REV ByAmen1R

E4 508 REV ByAmen2R

F4 510 REV Amen R

C4 512 REV AleluiaR

A4 REV Jazz Doot R *

B4 REV Jazz Dat R *

C5 REV Jazz Bap R *

D5 REV Dow fall R *

E5 REV Bass Thum *

* このウェーブフォームはメニュー・ウェーブフォームのみで使用しています。

エクスパンション・ボード SRX-01 ～ 04 は、最大 128 パッチを収録していました。SRX-05 以降は、より多彩な音色をお客様に供給する為に、128 以上のパッチを扱えるよう、新フォーマットを採用しています。

これにより、以下の 5 機種において、現在お使いのバージョンによっては、新フォーマットに対応するためにバージョン・アップしていただく必要があります。システム・プログラム・バージョンをご確認の上、下記のバージョン、もしくはそれより古いバージョンの場合は、付属 CD-ROM に収録のシステム・アップデート・プログラムを使用して、製品をバージョン・アップしてから SRX-06 をお使いください。

• Fantom (FA-76) : Ver1.12 まではアップデートが必要
• XV-5080: Ver1.24 まではアップデートが必要
• XV-3080: Ver1.08 まではアップデートが必要
• XV-88: Ver1.07 まではアップデートが必要
• RD-700: Ver1.04 まではアップデートが必要

各機種のシステム・プログラム・バージョンの確認方法、およびバージョン・アップ方法は、付属 CD-ROM に収録の、各機種別ファイルを参照してください。

付属 CD-ROM について

付属 CD-ROM には

• SRX エクスパンション・ボード新フォーマット対応用システム・アップデート・プログラム (Fantom (FA-76)、XV-5080、XV-3080、XV-88、RD-700)
• SR-JV オリジナル Patch / Rhythm Set 再現データ (対応機種：Fantom（FA-76）、XV-5080、XV-5050、XV-3080、XV-88、XV-2020)
• SRX-01 \~ 09 デモ・ソング
• BPM 変換テーブル (SRX-06 には、フレーズ・ループのウェーブフォームが搭載されていないため、BPM 変換テーブルは使用しません。)

が収録されています。各ファイルの詳しい内容は、CD-ROM 内の index_j.html を参照してください。

※ 付属 CD-ROM は再発行しませんので、大切にお使いください。
※ 付属 CD-ROM に収録の各システム・プログラムは、2002 年 9 月時点での最新のものです。収録バージョンより新しいプログラムに関しては、もよりのローランド・サービスにお問い合わせください。

Roland

ローランド製品保証書

[持込修理]

お客様	ご芳名	様
	ご住所	〒----☎

取扱販売店名・住所・☎
保証期間	お買い上げ日年 月 日より	本体は一年間ただし、ソフトウェア、付属品、消耗部品は除く

太枠内に記入または捺印の無い場合は、必ず販売店発行の領収書またはそのお買い上げ年月日・販売店等を証明するものを保証書に添付願います。記入もしくは添付の無い場合は無効となりますので、ご注意ください。

●本保証書は、本書記載内容で無料修理をさせていただくことをお約束するものです。
●保証期間中に故障が発生した場合は、製品と本書をご持参ご提示の上、お買上げの販売店にご依頼ください。
●ご転居・ご贈答品などの場合で、お買上げ販売店に修理を依頼することができない場合は、ローランドサービスステーションにお問い合わせください。
●本書は再発行いたしません。所定事項の記入および内容をよくお読みの上、大切に保存してください。

ローランド株式会社

本社工場 〒431-1304 浜松市細江町中川2036-1 電話 [phone]

保証規定

1. 保証期間内において、取扱説明書・本体貼付ラベルなどの注意書に従った正常なご使用状態で発生した故障については、第3項に示す場合を除き、無料修理いたします。
2. 保証期間内に無料修理をお受けになる場合は、お買い上げの販売店・又は最寄りのローランドサービスステーションにご依頼のうえ、修理の際に本書をご提示ください。お客様のご事情により出張修理を依頼された場合、保証期間中であっても出張料金を申し受けます。
3. 保証期間内でも、次の場合には有料修理となります。

(イ) 本言のご提示が無い場合。
（ロ）本書にお買上げ年月日・販売店名の記入が無い場合、または字句を書き換えられた場合。
(八) ご使用上の誤り、又は当社の指定者以外の手により修理・改造された場合。
（二）本製品に異常がなく、他の部分、他の機器に異常があり、点検及び改善した場合。
(ホ) お買い上げ後の輸送、移動、落下等による故障や損傷および使用中に生じたキズ・汚れなどの外観上の変化。
(へ) 地震、落雷、風水害、その他の天災地変、火災、公害、ガス、異常電圧による故障や損傷。
(ト) 消耗部品（例：電池など）の取り替えを要する場合、および消耗部品の摩耗や劣化に起因する故障や損傷。

1. 本製品は日本国内でご使用いただくことを前提に製造・販売しております。従って本製品の保証は、日本国外ではお受けできませんので、ご了承ください。

※ 本保証書は以上の保証規定により無料修理をお約束するものです。従ってこの保証書によってお客様の法律上の権利を制限するものではありません。
※ 本製品の補修用性能部品（製品の機能を維持するために必要な部品）の最低保有期間は製造打切後6年です。この部品保有期間を修理可能の期間とさせていただきます。保有期間経過後も、故障内容によっては修理可能の場合がありますので、ローランドサービスステーションまでお問い合わせください。
※ 修理の際、交換した部品を再生、再利用、製品の品質向上等の目的で回収させていただくことがありますので、ご協力願います。
