使用説明書 SRX-10 ROLAND

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」(P.3)と「使用上のご注意」(P.4)をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、この取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。

このたびは、ウェーブ・エクスパンション・ボード SRX-10「Big Brass Ensemble」をお買い上げいただき、まことにありがとうございます。

このエクスパンション・ボードは、ポップス、ロック、クラシック、そして映画音楽などのあらゆるジャンルで幅広く使用できる、リアルなプラス音色を多数収録しています。

ウェーブフォームは、Pop Brass (Bb Tp x2, Tb, Tnr Sax) Trumpet (Bb Tp x4)、C Trumpet (C Tp x4)、Trombone x4)、Horn (Hrn x4) の各セクション、Solo Tuba を収録しています。また、各楽器ごとに、それぞれの楽器特有の Fall、Shake、Rip などといった奏法別のウェーブフォーム も収録しています。

パッチは、これらのウェーブフォームの表現力を十分に活かした音色を厳選して収録しています。これらのパッチは、エフェクト、各コントローラー・アサインなども各音色の鳴りを最大限に活かし、演奏者のフィーリングがダイレクトに出音に反映されるように設定してあります。

• パッチ 100 種類
• ウェーブフォーム 261 種類

※ 各パッチは、Fantom シリーズ、XV シリーズ、JUNO-G、MX-200、SRX 対応の RD シリーズ、MC-909、VR-760 の各機種ごとに最適なパラメーター設定を行っていますので、それぞれ出音が異なることがあります。

Fantom-S/S88 ユーザーの方へ

下記のシステム・バージョン以前の Fantom-S/S88 で、SRX-10 から Fantom-S/S88 専用データを正しく読み出すために、バージョン・アップしていただく必要があります。(P.8)

- Ver.1.05 まではアップデートが必要

		取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。
		取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。

図記号の例

	△は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。
	○は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、○の中に描かれています。左図の場合は、「分解禁止」を表わしています。
	●は、強制(必ずすること)を表わしています。具体的な強制内容は、●の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。

以下の指示を必ず守ってください

警告

- この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。

- この機器を分解したり、改造したりしないでください。

修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。

● 次のような場所での使用や保存はしないでください。

○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）
○ 水気の近く（風呂場、洗面台、濡れた床などや湿度の高い場所
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所

- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。

警告

● お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。

- この機器を落としたり、この機器に強い衝撃を与えないでください。

● SRX-10 を取り付ける前に、Fantom シリーズ XV シリーズ、JUNO-G、MX-200、SRX 対応 RD シリーズ、MC-909、VR-760 の電源を切って電源プラグをコンセントから外してください。

- CD-ROM を、一般のオーディオ CD プレーキで再生しないで下さい。大音量によって耳を痛めたり、スピーカーを破損する恐れがあります。

注意

- この機器の上に乗ったり、機器の上に重いものを置かないでください。

- 指定の機器（Fantom シリーズ、XV シリーズ JUNO-G、MX-200、SRX 対応の RD シリー MC-909、VR-760）だけに取り付け、取り付け時には指定されたネジだけを外してください。

● ネジを外した場合は、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。

IMPORTANT NOTES

お客様が SRX-10 エクスパンション・ボード（以下、「本製品」といいます）をローランドの正規販売店からお買い上げになった時点で、本製品に含まれる音やサンプルは、ローランド株式会社から、お客様に対して、音楽制作、公共の場での演奏、放送などの商用目的のための使用を許諾したものであって、著作権を譲渡したものではありません。

お客様は、いかなる追加料金を支払うこともなく、本製品に含まれるあらゆるフレーズやサンプルを、商用あるいは非商用目的の録音に使用できます。ただし、お客様が本製品を使用して音楽の録音を行う際は、以下のことにご注意ください。

本製品に含まれるいかなる録音物も、そのままの状態であれ、いかなる手段によって再構成、ミキシング、フィルター加工、再合成、加工処理、その他の編集作業をした状態であれ、ローランドの書面による許可なく、他の製品に含めたり再販売するために複製・複写することを禁止します。また、本製品に含まれるいかなる音も、許可なく贈与、取引、貸与、賃貸、再発行、再配布、再販売することを禁止します。

従って、本製品の音色は音楽制作の範囲でお使いいただくようお願いします。そして、本製品のライブラリーはお客様ご自身の個人的使用の目的の範囲でお使いください。本製品の音色データの複製・複写は禁止します。

ローランドは、著作権侵害がないかどうか、常時他のサウンド・ライブラリーの発売を把握しており、著作権侵害に対しては法的手段を行使する場合があります。

なお、本製品のライブラリーは第三者の著作権を一切侵害していないことを保証します。

3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。

修理について

※ お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
※ 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。

CD-ROM の取り扱い

※ ディスクの裏面（信号面）に触れたり、傷をつけたりしないでください。データの読み出しがうまくいかないことがあります。ディスクの汚れは、市販の CD 専用クリーナーでクリーニングしてください。

基板の取り扱い

この基板は、静電気により部品が破壊される恐れがあります。基板を取り扱うときは、次の点に注意してください。

※ 基板を持つときは、あらかじめ何らかの金属に触れて、体や衣類にたまっている静電気を放電してください。

※ 基板を持つときは、基板の縁を持ち、部品やコネクターの部分に直接手を触れないでください。

※ 基板を保管するとき、または輸送するときなどは、購入時に基板が入っていた袋（導電袋）に入れてください。

INSTALLING THE WAVE EXPANSION BOARD

ウェーブ・エクスパンション・ボードの取り付けかた

※ 使用機器の電源スイッチをオフにしてください。
1. 使用機器の上部、または背面にあるカバーをはずします。
※ 本体を裏返す際は、ボタン、つまみなどを破損しないように、新聞や雑誌などを重ねて本体の四隅や両端に敷いてください。また、その際、ボタン、つまみなどが破損しないような位置に配置してください。
※ 本体を裏返す際は、落下や転倒を引き起こさないよう取扱いにご注意ください。

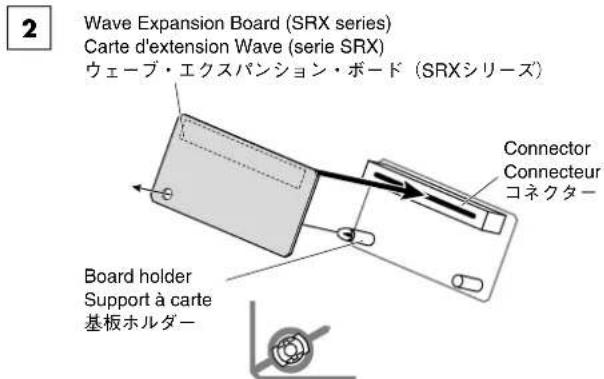

2. SRX シリーズ用のスロットのコネクターにウェーブ・エクスパンション・ボードのコネクターを差し込み、同時に基板ホルダーをウェーブ・エクスパンション・ボードの穴にはめ込みます。
※ 回路部やコネクター部には手を触れないでください。
※ 基板を無理に押し込まないでください。装着しにくい場合、いったん基板を外してやり直してください。
3. 付属の固定用具で基板ホルダーを LOCK 方向に回し、ウェーブ・エクスパンション・ボードを固定します。 (ウェーブ・エクスパンション・ボードを取り外すには、基板ホルダーを UNLOCK 方向に回してから取り外します。)
※ 取り付けを終えたら、正しく取り付けられていることを再度確認してください。
4. 手順 1 で外したネジで、カバーを元通りに取り付けます。
5. ウェープ・エクスパンション・ボードの取り付けが正しく行われたかを確認します。
※ ウェープフォームの選択画面（使用機器の取扱説明書参照）で“EXP”が選べない（表示されない）ときは、もう一度ウェーブ・エクスパンション・ボードをつけ直してください。

3

/: Key Velocity による切替え音色

エクスパンション・ボードのパッチを発音させるときは、Fantomシリーズ /XV シリーズ /JUNO-G の EFFECTS ON/OFF の設定をすべて ON にして使用することをお勧めいたします。OFF に設定した場合、意図した音色にならないことがあります。

※ パッチの中にはリリース・タイムが長く設定してあるパッチもありますので、音源のパッチ・リメインがONになっていると音色を切り替えても前のパッチのリリースが残る場合があります。
※ エクスパンション・ボードのパッチを発音させるときは、使用機器の取扱説明書にしたがって、実行してください。

Waveform List

No. Name

1 PopBrs mfA L *
2 PopBrs mfA R *
3 PopBrs mfB L *
4 PopBrs mfB R *
5 PopBrs mfC L *
6 PopBrs mfC R *
7 PopBrs f A L *
8 PopBrs f A R *
9 PopBrs f B L *
10 PopBrs f B R *
11 PopBrs f C L *
12 PopBrs f C R *
13 PopStc mfA L *
14 PopStc mfA R *
15 PopStc mfB L *
16 PopStc mfB R *
17 PopStc mfC L *
18 PopStc mfC R *
19 PopStc f A L *
20 PopStc f A R *
21 PopStc f B L *
22 PopStc f B R *
23 PopStc f C L *
24 PopStc f C R *
25 PopBrsRipA L *
26 PopBrsRipA R *
27 PopBrsRipB L *
28 PopBrsRipB R *
29 PopBrsRipC L *
30 PopBrsRipC R *
31 PopFfSht A L *
32 PopFfSht A R *
33 PopFfSht B L *
34 PopFfSht B R *
35 PopFfSht C L *
36 PopFfSht C R *
37 PopFfLng A L *
38 PopFfLng A R *
39 PopFfLng B L *
40 PopFfLng B R *
41 PopFfLng C L *
42 PopFfLng C R *
43 Tps mf A L *
44 Tps mf A R *
45 Tps mf B L *
46 Tps mf B R *
47 Tps mf C L *
48 Tps mf C R *
49 Tps f A L *
50 Tps f A R *
51 Tps f B L *
52 Tps f B R *
53 Tps f C L *
54 Tps f C R *
55 Tps Stc mfAL *
56 Tps Stc mfAR *
57 Tps Stc mfBL *
58 Tps Stc mfBR *
59 Tps Stc mfCL *
60 Tps Stc mfCR *
61 Tps Stc f AL *
62 Tps Stc f AR *
63 Tps Stc f BL *
64 Tps Stc f BR *
65 Tps Stc f CL *

No. Name

*: LとRでペアになるステレオ・ウェーブフォームです。

このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。

※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。

Fantom-S/\$88 users

Fantom-S/S88 をお使いのお客様へ

SRX-10 は、お使いの本体システム・プログラムが Ver.1.05以前の場合、付属 CD-ROM に収録されているシステム・アップデート・プログラムを使用して、アップデートしてから使用していただく必要があります。 Fantom-S/S88 のシステム・プログラム・バージョンの確認方法、およびパージョン・アップ方法は、付属 CD-ROM に収録のファイルを参照してください。

付属 CD-ROM について

付属 CD-ROM には

- Fantom-S/S88 システム・アップデート・プログラム

が収録されています。各ファイルの詳しい内容は、CD-ROM 内の index_i.html を参照してください。

※ 付属 CD-ROM は再発行しませんので、大切にお使いください。

※ 付属 CD-ROM に収録の各システム・プログラムは、2004 年 2 月時点で最新のものです。収録パージョンより新しいプログラムに関しては、もよりのローランド・サービスにお問い合わせください。 また、弊社ホームページ（http://www.roland.co.jp/）より、最新版プログラムをダウンロードすることができます。

Roland

ローランド製品保証書

[持込修理]

お客様	ご芳名	様
	ご住所	〒----☎

取扱販売店名・住所・☎
保証期間	お買い上げ日年 月 日より	本体は一年間ただし、ソフトウェア、付属品、消耗部品は除く

太枠内に記入または捺印の無い場合は、必ず販売店発行の領収書またはそのお買い上げ年月日・販売店等を証明するものを保証書に添付願います。記入もしくは添付の無い場合は無効となりますので、ご注意ください。

型名 SRX-10 “Big Brass Ensemble”

●本保証書は、本書記載内容で無料修理をさせていただくことをお約束するものです。

●保証期間中に故障が発生した場合は、製品と本書をご持参ご提示の上、お買上げの販売店にご依頼ください。

●ご転居・ご贈答品などの場合で、お買上げ販売店に修理を依頼することができない場合は、ローランドサービスステーションにお問い合わせください。

●本書は再発行いたしません。所定事項の記入および内容をよくお読みの上、大切に保存してください。

ローランド株式会社

本社工場 〒431-1304 浜松市細江町中川2036-1 電話[phone]

保証規定

1. 保証期間内において、取扱説明書・本体貼付ラベルなどの注意書に従った正常なご使用状態で発生した故障については、第3項に示す場合を除き、無料修理いたします。
2. 保証期間内に無料修理をお受けになる場合は、お買い上げの販売店・又は最寄りのローランドサービスステーションにご依頼のうえ、修理の際に本書をご提示ください。お客様のご事情により出張修理を依頼された場合、保証期間中であっても出張料金を申し受けます。
3. 保証期間内でも、次の場合には有料修理となります。

(イ) 本書のご提示が無い場合。
（口）本書にお賈上げ年月日・販売店名の記人が無い場合、または字句を書き換えられた場合。
(八) ご使用上の誤り、又は当社の指定者以外の手により修理・改造された場合。
（二）本製品に異常がなく、他の部分、他の機器に異常があり、点検及び改善した場合。
(ホ) お買い上げ後の輸送、移動、落下等による故障や損傷および使用中に生じたキズ・活れなどの外観上の変化。
(へ) 地震、落雷、風水害、その他の天災地変、火災、公害、ガス、異常電圧による故障や損傷。
（ト）消耗部品（例：電池など）の取り替えを要する場合、および消耗部品の摩耗や劣化に起因する故障や損傷。

1. 本製品は日本国内でご使用いただくことを前提に製造・販売しております。従って本製品の保証は、日本国外ではお受けできませんので、ご了承ください。
   This warranty is valid only in Japan.

修理メモ

※ 本保証書は以上の保証規定により無料修理をお約束するものです。従ってこの保証書によってお客様の法律上の権利を制限するものではありません。

※ 木製品の維修用性能部品（製品の機能を維持するために必要な部品）の最低保有期間は製造打切後6年です。この部品保有期間を修理可能の期間とさせていただきます。保有期間経過後も、故頭内容によっては修理可能の場合がありますので、ローランドサービスステーションまでお問い合わせください。

※ 修理の際、交換した部品を再生、再利用、製品の品質向上等の目的で回収させていただくことがありますので、ご協力願います。
