| 製品タイプ | ウェーブ・エクスパンション・ボード |
| ブランド | ローランド |
| モデル | SRX-01 (Dynamic Drum Kits) |
| 搭載ウェーブフォーム | 719種類（ステレオ対応、フラム・バズ音含む） |
| リズムセット | 79種類（24ドラムキット＋楽器別セット） |
| パッチ | 41種類（メニュー・パッチ） |
| 対応機種 | Fantomシリーズ、XVシリーズ、MX-200、RDシリーズ、MC-909、VR-760 |
| 電源 | ホスト機器より供給 |
| 取り付け方法 | 専用スロットに差し込み、固定用具でロック |
| 安全上の注意 | 取扱説明書をよく読み、分解禁止、水気・高温・振動を避ける |
| 保証期間 | お買い上げ日より1年間（本体のみ） |
| 補修部品保有期間 | 製造打切後6年間 |
| クリーニング方法 | 柔らかい乾いた布で拭いてください |
よくある質問 - SRX-01 ROLAND
ユーザーの質問 SRX-01 ROLAND
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード ドラムマシン 無料でPDF形式で！マニュアルを見つける SRX-01 - ROLAND 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 SRX-01 ブランド ROLAND.
使用説明書 SRX-01 ROLAND
この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」（P.3）と「使用上のご注意」（P.4）をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、この取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。
このたびは、ウェーブ・エクスパンション・ボード SRX-01「Dynamic Drum Kits」をお買い上げ頂まして、まことにありがとうございます。
このエクスパンション・ボードは、幅広い音楽ジャンル (Rock, Pops, Funk, Ballad, Jazz 等) に対応できるドラム音色を数多く搭載しています。
ステレオ 4 段に対応した音色、スネア・ドラム／タムのフラム奏法、バズ音のウェーブフォームなども搭載しており、これらを組み合わせたリズム・セットで表現力豊かなドラム音色を演奏することができます。
- ウェーブフォーム:719 種類
本製品のウェーブフォームは、サンプラー用の高品位な CD-ROM を数多く制作している米国 Spectrasonics 社が開発したものを使用しています。
- リズム・セット：79 種類
24 種類のドラム・キット以外に、Kick（11 種類）、Snare（28 種類）、Tom（8 種類）、Hi Hat（8 種類）、Crash Cymbal（5 種類）、Ride Cymbal（5 種類）の各楽器ごとのセットも用意しています。
- パッチ：41 種類
各ウェーブフォームの音色を確認しやすいように、各キーに異なるウェーブフォームが割り当てられているメニュー・パッチを搭載しています。
 | 取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。 |
 | 取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。 |
図記号の例
 —— | △は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。 |
 | ○は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、○の中に描かれています。左図の場合は、「分解禁止」を表わしています。 |
 | ●は、強制(必ずすること)を表わしています。具体的な強制内容は、●の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。 |
以下の指示を必ず守ってください
警告
● この 機器を使用する前に、以下の指示と取扱説明書をよく読んでください。
- この機器を分解したり、改造したりしないでください。
● 修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。
- 次のような場所での使用や保存はしないでください。
○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など） ○ 水気の近く（風呂場、洗面台、濡れた床などや湿度の高い場所
○ 雨に濡れる場所 ○ ホコリの多い場所 ○ 振動の多い場所
- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。
警告
● お 子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。
- この機器を落としたり、この機器に強い衝撃を与えないでください。
- SRX-01 を取り付ける前に、Fantom シリーズ XV シリーズ、MX-200、SRX 対応の RD ズズ、MC-909、VR-760 の電源を切って電源プラグをコンセントから外してください。
注意
● この機器の上に乗ったり、機器の上に重いものを置かないでください。
- 指定の機器（Fantom シリーズ、XV シリーズ MX-200、SRX 対応の RD シリーズ、MC-9 VR-760）だけに取り付け、取り付け時には指定されたネジだけを外してください。
● ネ ジを外した場合は、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。
IMPORTANT NOTES
お客様が SRX-01 エクスパンション・ボード（以下、「本製品」といいます）をローランドの正規販売店からお買い上げになった時点で、本製品に含まれる音やサンプルは、ローランド株式会社と Spectrasonics 社から、お客様に対して、音楽制作、公共の場での演奏、放送などの商用目的のための使用を許諾したものであって、著作権を譲渡したものではありません。
お客様は、いかなる追加料金を支払うこともなく、本製品に含まれるあらゆるフレーズやサンプルを、商用あるいは非商用目的の録音に使用できます。ただし、お客様が本製品を使用して音楽の録音を行う際は、以下のことにご注意ください。
本製品に含まれるいかなる録音物も、そのままの状態であれ、いかなる手段によって再構成、ミキシング、フィルター加工、再合成、加工処理、その他の編集作業をした状態であれ、ローランドの書面による許可なく、他の製品に含めたり再販売するために複製・複写することを禁止します。また、本製品に含まれるいかなる音も、許可なく贈与、取引、貸与、賃貸、再発行、再配布、再販売することを禁止します。
従って、本製品の音色は音楽制作の範囲でお使いいただくようお願いします。そして、本製品のライブラリーはお客様ご自身の個人的使用の目的の範囲でお使いください。本製品の音色データの複製・複写は禁止します。
ローランドは、著作権侵害がないかどうか、常時他のサウンド・ライブラリーの発売を把握しており、著作権侵害に対しては法的手段を行使する場合があります。
なお、本製品のライブラリーは第三者の著作権を一切侵害していないことを保証します。
3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。
修理について
※ お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
※ 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。
基板の取り扱い
この基板は、静電気により部品が破壊される恐れがあります。基板を取り扱うときは、次の点に注意してください。
※ 基板を持つときは、あらかじめ何らかの金属に触れて、体や衣類にたまっている静電気を放電してください。
※ 基板を持つときは、基板の縁を持ち、部品やコネクターの部分に直接手を触れないでください。
※ 基板を保管するとき、または輸送するときなどは、購入時に基板が入っていた袋（導電袋）に入れてください。
INSTALLING THE WAVE EXPANSION BOARD
ウェーブ・エクスパンション・ボードの取り付けかた
※ 使用機器の電源スイッチをオフにしてください。
-
使用機器の上部、または背面にあるカバーをはずします。
-

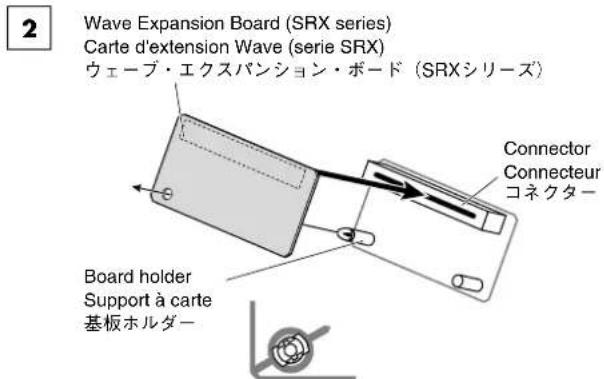

SRX シリーズ用のスロットのコネクターにウェーブ・エクスパンション・ボードのコネクターを差し込み、同時に基板ホルダーをウェーブ・エクスパンション・ボードの穴にはめ込みます。
※ 回路部やコネクター部には手を触れないでください。
※ 基板を無理に押し込まないでください。装着しにくい場合、いったん基板を外してやり直してください。
- 付属の固定用具で基板ホルダーを LOCK 方向に回し、ウェーブ・エクスパンション・ボードを固定します。（ウェーブ・エクスパンション・ボードを取り外すには、基板ホルダーを UNLOCK 方向に回してから取り外します。）
※ 取り付けを終えたら、正しく取り付けられていることを再度確認してください。
-
手順 1 で外したネジで、カバーを元通りに取り付けます。
-
ウェーブ・エクスパンション・ボードの取り付けが正しく行われたかを確認します。
※ ウェープフォームの選択画面（使用機器の取扱説明書参照）で“EXP”が選べない（表示されない）ときは、もう一度ウェーブ・エクスパンション・ボードをつけ直してください。
3
- システム・プログラムが Ver1.13 以前の場合 ウェープフォームのみが使用できます。リズム・セット /パッチは使用できません。
- システム・プログラムが Ver1.2 以降の場合
ウェープフォームに加え、MC-909 専用スペシャル・データのリズム・セットが使用可能です。収録内容については、MC-909 Version 1.2 追加機能マニュアルの「SRX Special Data List」（P.7）を参照してください。
※ システム・プログラムの確認方法は、MC-909 取扱説明書の P.124 と P.128 を参照してください。
Rhythm Set Key Assign (1)
| Note No. | Drum Kit (No.1 - 24) | Kick (No.25 - 35) | Note No. | Snare (No,36 - 53) | Tom (No.54 - 61) | |
| C2 | 28 | Kick 6 | Kick 6 | 28 | -- | -- |
| 29 | 30 | Kick 5 | 29 | -- | -- | |
| 31 | 32 | Knare Roll | 30 | -- | -- | |
| 33 | 34 | Knack 4 | 31 | -- | -- | |
| 35 | 37 | Knack 3 | 32 | -- | -- | |
| 36 | 38 | HH 1 Pedal | 33 | -- | -- | |
| 36 | 39 | Kick 2 | 34 | -- | -- | |
| 36 | 40 | Kick 1 | 35 | -- | -- | |
| 36 | 41 | Knack 1 | 36 | -- | -- | |
| 36 | 42 | Knack 1 Cross Stick | 37 | -- | -- | |
| 38 | 43 | Knack 1 a | 38 | -- | -- | |
| 40 | 44 | Knack 1 Buzz, Flam | 39 | -- | -- | |
| 41 | 45 | Knack 1 b | 40 | -- | -- | |
| 41 | 46 | Tom 1 Floor | 41 | -- | -- | |
| 41 | 47 | HH 1 Close 1 | 42 | -- | -- | |
| 43 | 48 | Tom 1 Lo | 43 | -- | -- | |
| 43 | 49 | HH 1 Close 2 | 44 | -- | -- | |
| 45 | 50 | Tom 1 Mid | 45 | -- | -- | |
| 45 | 51 | HH 1 Open | 46 | -- | -- | |
| 47 | 52 | Tom 1 Mid | 47 | -- | -- | |
| C3 | 48 | Crash 1 | -- | 48 | -- | -- |
| 50 | Crash 2 | -- | 49 | -- | -- | |
| 51 | Crash 3 | -- | 50 | -- | -- | |
| 52 | Crash 4 | -- | 51 | -- | -- | |
| 53 | Crash 5 | -- | 52 | -- | -- | |
| 54 | Crash 6 | -- | 53 | -- | -- | |
| 55 | Crash 7 | -- | 54 | -- | -- | |
| 56 | Crash 8 | -- | 55 | -- | -- | |
| 57 | Crash 9 | -- | 56 | -- | -- | |
| 58 | Crash 10 | -- | 57 | -- | -- | |
| 59 | Crash 11 | -- | 58 | -- | -- | |
| C4 | 60 | Tom 1 Flam Mid | -- | 59 | -- | -- |
| 60 | Tom 1 Flam Hi | -- | 60 | -- | -- | |
| 62 | Crash 4 | -- | 61 | -- | -- | |
| 63 | Tom 1 Flam Hi | -- | 62 | -- | -- | |
| 64 | Ride 2 | -- | 63 | -- | -- | |
| 65 | Crash 5 | -- | 64 | -- | -- | |
| 66 | Tom 2 Floor | -- | 65 | -- | -- | |
| 67 | HH 2 Close 1 | -- | 66 | -- | -- | |
| 68 | Tom 2 Lo | -- | 67 | -- | -- | |
| 69 | HH 2 Close 2 | -- | 68 | -- | -- | |
| 70 | Tom 2 Mid | -- | 69 | -- | -- | |
| 71 | HH 2 Open | -- | 70 | -- | -- | |
| 72 | Tom 2 Mid | -- | 71 | -- | -- | |
| C5 | 73 | Tom 2 Hi | -- | 72 | -- | -- |
| 74 | Crash 6 | -- | 73 | -- | -- | |
| 75 | Tom Hi | -- | 74 | -- | -- | |
| 76 | Ride 3 | -- | 75 | -- | -- | |
| 77 | Crash 7 | -- | 76 | -- | -- | |
| 78 | Tom 2 Flam Floor | -- | 77 | -- | -- | |
| 79 | HH 3 Close 1 | -- | 78 | -- | -- | |
| 80 | Tom 2 Flam Lo | -- | 79 | -- | -- | |
| 81 | HH 3 Close 2 | -- | 80 | -- | -- | |
| 82 | Tom 2 Flam Mid | -- | 81 | -- | -- | |
| 83 | HH 3 Open | -- | 82 | -- | -- | |
| 84 | Tom 2 Flam Mid | -- | 83 | -- | -- | |
| 85 | Tom 2 Flam Hi | -- | 84 | -- | -- | |
| 86 | Crash 8 | -- | 85 | -- | -- | |
| 87 | Tom Flam Hi | -- | 86 | -- | -- | |
| 88 | Ride 4 | -- | 87 | -- | -- | |
| 89 | Crash 9 | -- | 88 | -- | -- | |
| 90 | Snare 2 a | -- | 89 | -- | -- | |
| 91 | Snare 2 Flam | -- | 90 | -- | -- | |
| 92 | Snare 2 b | -- | 91 | -- | -- | |
| 93 | Snare 3 Flam | -- | 92 | -- | -- | |
| 94 | Snare 3 a | -- | 93 | -- | -- | |
| 95 | Snare 3 Buzz | -- | 94 | -- | -- | |
| 96 | Snare 3 b | -- | 95 | -- | -- | |
| 97 | Metronome 2 | -- | 96 | -- | -- | |
| 98 | R-8 Click | -- | 97 | -- | -- | |
| 99 | Metronome 1 | -- | 98 | -- | -- | |
| Hand Clap | -- | 99 | -- | -- |
リズム・セットの各キーに割り当てられているトーンの種類を表しています。実際に割り当てられているトーン・ネームは、実機のディスプレイで確認してください。

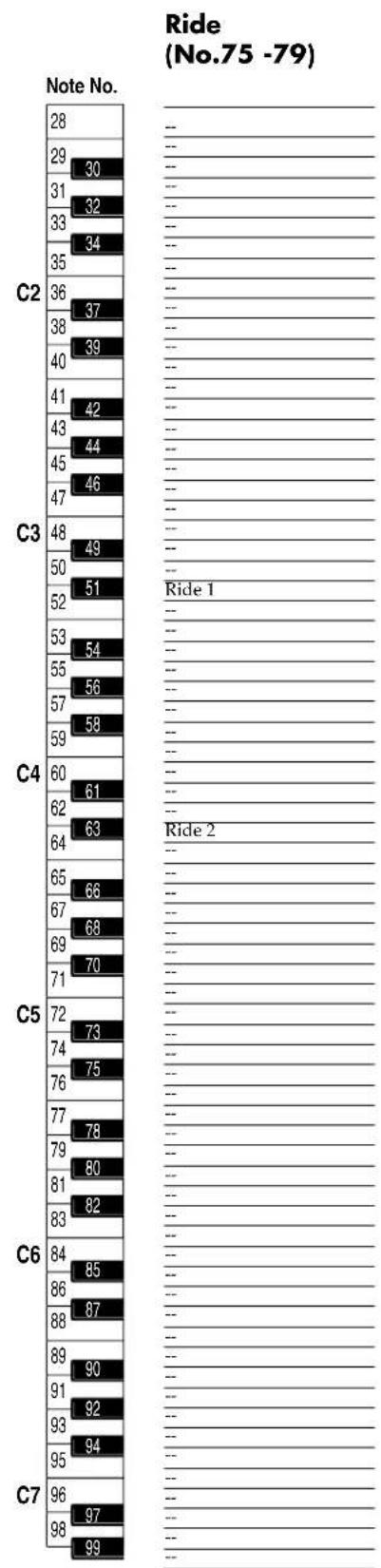

Rhythm Set Key Assign (2)
bar
| Note No. | Value | |---|---| | 28 | -- | | 29 | 30 | | 31 | 32 | | 33 | 34 | | 35 | -- | | 36 | 37 | | 38 | 39 | | 40 | -- | | 41 | 42 | | 43 | 44 | | 45 | 46 | | 47 | -- | | 48 | 49 | | 50 | 51 | | 52 | -- | | 53 | 54 | | 55 | 56 | | 57 | 58 | | 59 | -- | | 60 | 61 | | 62 | 63 | | 64 | -- | | 65 | 66 | | 67 | 68 | | 69 | 70 | | 71 | -- | | 72 | 73 | | 74 | 75 | | 76 | -- | | 77 | 78 | | 79 | 80 | | 81 | 82 | | 83 | -- | | 84 | 85 | | 86 | 87 | | 88 | -- | | 89 | 90 | | 91 | 92 | | 93 | 94 | | 95 | -- | | 96 | -- | | 98 | 99 | Ride (No.75 -79) Ride 1 Ride 2This shows the Tone assigned to each key in a Rhythm Set. The name of the Tone actually assigned can be checked right in the display.
リズム・セットの各キーに割り当てられているトーンの種類を表しています。実際に割り当てられているトーン・ネームは、実機のディスプレイで確認してください。
Patch List (Menu)
(BANK SELECT MSB:93; LSB: 0)
パッチは、メニュー・ウェープフォームを使用しています。メニュー・ウェープフォームとは、各キーに異なるウェープフォームが割り当てられたものです。
エクスパンション・ボードのパッチを発音させるときは、Fantom シリーズ /XV シリーズの EFFECTS ON/OFF の設定をすべて ON にして使用することをお勧めいたします。OFF に設定した場合、意図した音色にならないことがあります。
※ パッチの中にはリリース・タイムが長く設定してあるパッチもありますので、音源のパッチ・リメインがONになっていると音色を切り替えても前のパッチのリリースが残る場合があります。
※ エクスパンション・ボードのパッチを発音させるときは、使用機器の取扱説明書にしたがって、実行してください。
Patch Key Name List (1)
1 Kick 1 Menu
Key Wave Name
C4 Latin K sft
D4 Latin K med
E4 Latin K hrd
F4 ColDwnK sft
G4 ColDwnK med
A4 ColDwnK hrd
B4 70NtrlK sft
C5 70NtrlK hrd
D5 70PhnqK sft
E5 70PhnqK hrd
F5 Disco K sft
G5 Disco K hrd
A5 OldFnkK sft
B5 OldFnkK hrd
2 Kick 2 Menu \*
Key Wave Name
C4 StudioK sft
D4 StudioK med
E4 StudioK hrd
F4 StdRckK sft
G4 StdRckK hrd
A4 StreetK sft
B4 StreetK hrd
C5 OhBabyK sft
D5 OhBabyK hrd
E5 PwrBldK sft
F5 PwrBldK med
G5 PwrBldK hrd
3 Kick 3 Menu \*
Key Wave Name
C4 B.DeepK sft
D4 B.DeepK hrd
E4 BigRckK sft
F4 BigRckK hrd
G4 WhamBmK sft
A4 WhamBmK hrd
4 Kick 4 Menu
Key Wave Name
C4 StdJazK sft
D4 StdJazK hrd
E4 OldJazK sft
F4 OldJazK hrd
G4 RoomJzK sft
A4 RoomJzK hrd
B4 JzSoulK sft
C5 JzSoulK hrd
5 OldFnkS Menu
Key Wave Name
C4 OldFnkS sft
D4 OldFnkS hrd
E4 OldFnkS rim1
F4 OldFnkS rim2
G4 OldFnkS flm
A4 OldFnkS buz
B4 OldFnkS stk1
C5 OldFnkS stk2
6 Latin S Menu
Key Wave Name
C4 Latin S sft
D4 Latin S med
E4 Latin Shrd1
F4 Latin S hrd2
G4 Latin S rim1
A4 Latin S rim2
B4 Latin S flm
C5 Latin S buz
D5 Latin S stk1
E5 Latin S stk2
7 HiPiccS Menu \*
Key Wave Name
C4 HiPiccSsft1
D4 HiPiccSsft2
E4 HiPiccShrd1
F4 HiPiccShrd2
G4 HiPiccSrim1
A4 HiPiccSrim2
B4 HiPiccSrim3
C5 HiPiccSrim4
D5 HiPiccSflm
E5 HiPiccSbuz1
F5 HiPiccSbuz2
G5 HiPiccSstk1
A5 HiPiccSstk2
8 Tight S Menu \*
Key Wave Name
C4 Tight Ssft
D4 Tight Smed
E4 Tight Shrd1
F4 Tight Shrd2
G4 Tight Srim1
A4 Tight Srim2
B4 Tight Sflm1
C5 Tight Sflm2
9 StdRk1S Menu \*
Key Wave Name
C4 StdRk1Ssft
D4 StdRk1Smed
E4 StdRk1Shrd1
F4 StdRk1Shrd2
G4 StdRk1Srim
A4 StdRk1Sflm
B4 StdRk1Sbuz1
C5 StdRk1Sbuz2
10 StdRk2S Menu \*
Key Wave Name
C4 StdRk2Ssft
D4 StdRk2Smed
E4 StdRk2Shrd
F4 StdRk2Srim1
G4 StdRk2Srim2
A4 StdRk2Sflm
B4 StdRk2Sbuz1
C5 StdRk2Sbuz2
D5 StdRk2Sstk
11 OhBabyS Menu\*
Key Wave Name
C4 OhBabySsft
D4 OhBabySmed1
E4 OhBabySmed2
F4 OhBabyShrd1
G4 OhBabyShrd2
A4 OhBabySrim
B4 OhBabySflm
C5 OhBabySbuz1
D5 OhBabySbuz2
E5 OhBabySstk1
F5 OhBabySstk2
12 PoppinS Menu \*
Key Wave Name
C4 PoppinSsft
D4 PoppinSmed
E4 PoppinShrd
F4 PoppinSrim1
G4 PoppinSrim2
A4 PoppinSflm
B4 PoppinSbuz1
C5 PoppinSbuz2
D5 PoppinSstk1
E5 PoppinSstk2
13 StdFatS Menu \*
Key Wave Name
C4 StdFatSsft
D4 StdFatSmed1
E4 StdFatSmed2
F4 StdFatShrd1
G4 StdFatShrd2
A4 StdFatSrim1
B4 StdFatSrim2
C5 StdFatSflm
D5 StdFatSbuz1
E5 StdFatSbuz2
F5 StdFatSstk1
G5 StdFatSstk2
14 JazStkS Menu \*
Key Wave Name
C4 JazStkSsft
D4 JazStkSmed1
E4 JazStkSmed2
F4 JazStkShrd1
G4 JazStkShrd2
A4 JazStkSrim
B4 JazStkSflm
C5 JazStkSbuz1
D5 JazStkSbuz2
E5 JazStkSstk1
F5 JazStkSstk2
15 StdJazS Menu \*
Key Wave Name
C4 StdJazSsft
D4 StdJazSmed1
E4 StdJazSmed2
F4 StdJazShrd
G4 StdJazSrim
A4 StdJazSflm
B4 StdJazSbuz1
C5 StdJazSbuz2
D5 StdJazSstk1
E5 StdJazSstk2
16 BalladS Menu \*
Key Wave Name
C4 BalladSsft
D4 BalladSmed1
E4 BalladSmed2
F4 BalladShrd
G4 BalladSrim1
A4 BalladSrim2
B4 BalladSflm
C5 BalladSbuz1
D5 BalladSbuz2
E5 BalladSstk1
F5 BalladSstk2
17 PwrBldS Menu \*
Key Wave Name
C4 PwrBldSsft1
D4 PwrBldSsft2
E4 PwrBldSmed1
F4 PwrBldSmed2
G4 PwrBldShrd1
A4 PwrBldShrd2
B4 PwrBldSflm
C5 PwrBldSbuz1
D5 PwrBldSbuz2
E5 PwrBldSstk1
F5 PwrBldSstk2
18 AlBeefS Menu \*
Key Wave Name
C4 AlBeefSsft
D4 AlBeefShrd
E4 AlBeefSrim1
F4 AlBeefSrim2
G4 AlBeefSflm
A4 AlBeefSbuz1
B4 AlBeefSbuz2
C5 AlBeefSstk1
D5 AlBeefSstk2
19 BigRckS Menu \*
Key Wave Name
C4 BigRckSsft
D4 BigRckSmed
E4 BigRckShrd
F4 BigRckSflm1
G4 BigRckSflm2
A4 BigRckSbuz
B4 BigRckSstk
20 70BrshS Menu
Key Wave Name
C4 70BrshS tap1
D4 70BrshS tap2
E4 70BrshS tap3
F4 70BrshS tap4
G4 70BrshSswsh1
A4 70BrshSswsh2
B4 70BrshSswsh3
C5 70BrshSsweep
21 JzBrshS Menu \*
Key Wave Name
C4 JzBrshStap1
D4 JzBrshStap2
E4 JzBrshStap3
F4 JzBrshStap4
G4 JzBrshSsws1
A4 JzBrshSsws2
B4 JzBrshSsws3
C5 JzBrshSswep
Patch Key Name List (2)
22 CrsStk Menu \*
Key Wave Name
C4 70PhunqStk
D4 PwrAmb Stk1
E4 PwrAmb Stk2
23 Latin T Menu \*
Key Wave Name
C4 Latin T1sft
D4 Latin T1med
E4 Latin T1hrd
F4 Latin T1flm
G4 Latin T2sft
A4 Latin T2med
B4 Latin T2hrd
C5 Latin T2flm
D5 Latin T3sft
E5 Latin T3med
F5 Latin T3hrd
G5 Latin T3flm
A5 Latin T4sft
B5 Latin T4med
C6 Latin T4hrd
D6 Latin T4flm
24 Tight T Menu \*
Key Wave Name
C4 Tight T1sft
D4 Tight T1hrd
E4 Tight T1flm
F4 Tight T2sft
G4 Tight T2hrd
A4 Tight T2flm
B4 Tight T3sft
C5 Tight T3hrd
D5 Tight T3flm
E5 Tight T4sft
F5 Tight T4hrd
G5 Tight T4flm
25 JazStkT Menu \*
Key Wave Name
C4 JazStkT1sft
D4 JazStkT1med
E4 JazStkT1hrd
F4 JazStkT1flm
G4 JazStkT2sft
A4 JazStkT2med
B4 JazStkT2hrd
C5 JazStkT2flm
D5 JazStkT3sft
E5 JazStkT3med
F5 JazStkT3hrd
G5 JazStkT3flm
26 OldFnkT Menu
Key Wave Name
C4 OldFnkT1sft
D4 OldFnkT1hrd
E4 OldFnkT2sft
F4 OldFnkT2hrd
G4 OldFnkT3sft
A4 OldFnkT3hrd
27 OhBabyT Menu\* Key Wave Name
C4 OhBabyT1sft
D4 OhBabyT1hrd
E4 OhBabyT1flm
F4 OhBabyT2sft
G4 OhBabyT2hrd
A4 OhBabyT2flm
B4 OhBabyT3sft
C5 OhBabyT3hrd
D5 OhBabyT3flm
E5 OhBabyT4sft
F5 OhBabyT4hrd
G5 OhBabyT4flm
28 PwrBldT Menu \*
Key Wave Name
C4 PwrBldT1sft
D4 PwrBldT1hrd
E4 PwrBldT1flm
F4 PwrBldT2sft
G4 PwrBldT2hrd
A4 PwrBldT2flm
B4 PwrBldT3sft
C5 PwrBldT3hrd
D5 PwrBldT3flm
E5 PwrBldT4sft
F5 PwrBldT4hrd
G5 PwrBldT4flm
29 BigRckT Menu \*
Key Wave Name
C4 BigRckT1sft
D4 BigRckT1med
E4 BigRckT1hrd
F4 BigRckT1flm
G4 BigRckT2sft
A4 BigRckT2med
B4 BigRckT2hrd
C5 BigRckT2flm
D5 BigRckT3sft
E5 BigRckT3med
F5 BigRckT3hrd
G5 BigRckT3flm
30 OldBrsT Menu
Key Wave Name
C4 OldBrsT1sft
D4 OldBrsT1med
E4 OldBrsT1hrd
F4 OldBrsT2sft
G4 OldBrsT2med
A4 OldBrsT2hrd
31 OhBabyH Menu Key Wave Name
C4 OhBabyH cl1
D4 OhBabyH cl2
E4 OhBabyH cl3
F4 OhBabyH cl4
G4 OhBabyH cl5
A4 OhBabyH cl6
B4 OhBabyHhcl1
C5 OhBabyHhcl2
D5 OhBabyHhcl3
E5 OhBabyHhop
F5 OhBabyH op
G5 OhBabyHpdl1
A5 OhBabyHpdl2
32 JazStkH Menu
Key Wave Name
C4 JazStkH cl1
D4 JazStkH cl2
E4 JazStkHhcl1
F4 JazStkHhcl2
G4 JazStkHhop
A4 JazStkH op
B4 JazStkHpdl
33 Latin H Menu5
Key Wave Name
C4 Latin H cl1
D4 Latin H cl2
E4 Latin Hhcl
F4 Latin Hhop
G4 Latin Hop
A4 Latin Hpdl
34 Disco H Menu
Key Wave Name
C4 Disco H cl1
D4 Disco H cl2
E4 Disco Hhcl
F4 Disco Hop
G4 Disco Hpdl
35 OldFnkH Menu
Key Wave Name
C4 OldFnkH cl1
D4 OldFnkH cl2
E4 OldFnkHhcl
F4 OldFnkHhop
G4 OldFnkH op
A4 OldFnkHpdl
36 StreetH Menu \*
Key Wave Name
C4 StreetH cl1
D4 StreetH cl2
E4 StreetHhcl
F4 StreetHhop
G4 StreetH op
A4 StreetHpdl
37 BigRckH Menu \*
Key Wave Name
C4 BigRckH cl1
D4 BigRckH cl2
E4 BigRckHhcl
F4 BigRckHhop
G4 BigRckH op
38 OldBrsH Menu
Key Wave Name
C4 OldBrsH cl1
D4 OldBrsH cl2
E4 OldBrsH cl3
F4 OldBrsH cl4
G4 OldBrsHhop
A4 OldBrsH op
B4 OldBrsHpdl
39 Crash Menu \*
Key Wave Name
C4 StreetCr
D4 BalladCrSft
E4 BalladCrHrd
F4 BigRckCrSft
G4 BigRckCrHrd
A4 JazStkCrSft
B4 JazStkCrHrd
C5 OldBrsh Cr
40 Ride Menu \*
Key Wave Name
C4 Latin RdSft
D4 Latin RdMed
E4 Latin RdHrd
F4 Latin RdBel
G4 BalladRdSft
A4 BalladRdHrd
B4 BalladRdBel
C5 BigRckRdSft
D5 BigRckRdHrd
E5 BigRckRdBel
F5 JazStkRd
G5 JazStkRdBel
A5 SizzleRd
B5 SizzleRdBel
C6 OldBrsRd
D6 OldBrsRdBel
41 OthrCym Menu\*
Key Wave Name
C4 Light Splsh
D4 BalladSplsh
E4 YoMamaChina
Waveform List (1)
No. Name
| 1 Kick 1 Menu * | |
| 2 Kick 2 MenuL * ** | |
| 3 Kick 2 MenuR * ** | |
| 4 Kick 3 MenuL * ** | |
| 5 Kick 3 MenuR * ** | |
| 6 Kick 4 Menu * | |
| 7 Latin K sft | |
| 8 Latin K med | |
| 9 Latin K hrd | |
| 10 ColDwnK sft | |
| 11 ColDwnK med | |
| 12 ColDwnK hrd | |
| 13 70NtrlK sft | |
| 14 70NtrlK hrd | |
| 15 70PhnqK sft | |
| 16 70PhnqK hrd | |
| 17 Disco K sft | |
| 18 Disco K hrd | |
| 19 OldFnkK sft | |
| 20 OldFnkK hrd | |
| 21 StudioK sftL ** | |
| 22 StudioK sftR ** | |
| 23 StudioK medL ** | |
| 24 StudioK medR ** | |
| 25 StudioK hrdL ** | |
| 26 StudioK hrdR | ** |
| 27 StdRckK sftL | ** |
| 28 StdRckK sftR | ** |
| 29 StdRckK hrdL | ** |
| 30 StdRckK hrdR | ** |
| 31 StreetK sftL | ** |
| 32 StreetK sftR | ** |
| 33 StreetK hrdL | ** |
| 34 StreetK hrdR | ** |
| 35 OhBabyK sftL | ** |
| 36 OhBabyK sftR | ** |
| 37 OhBabyK hrdL | ** |
| 38 OhBabyK hrdR | ** |
| 39 PwrBldK sftL | ** |
| 40 PwrBldK sftR ** | |
| 41 PwrBldK medL | ** |
| 42 PwrBldK medR | ** |
| 43 PwrBldK hrdL ** | |
| 44 PwrBldK hrdR | ** |
| 45 B.DeepK sftL | ** |
| 46 B.DeepK sftR | ** |
| 47 B.DeepK hrdL | ** |
| 48 B.DeepK hrdR | ** |
| 49 BigRckK sftL | ** |
| 50 BigRckK sftR | ** |
No. Name
| 51 BigRckK hrdL | ** |
| 52 BigRckK hrdR | ** |
| 53 WhamBmK sftL | ** |
| 54 WhamBmK sftR | ** |
| 55 WhamBmK hrdL | ** |
| 56 WhamBmK hrdR | ** |
| 57 StdJazK sft | |
| 58 StdJazK hrd | |
| 59 OldJazK sft | |
| 60 OldJazK hrd | |
| 61 RoomJzK sft | |
| 62 RoomJzK hrd | |
| 63 JzSoulK sft | |
| 64 JzSoulK hrd | |
| 65 OldFnkSMenu | * |
| 66 Latin SMenu | * |
| 67 HiPiccSMenuL | *** |
| 68 HiPiccSMenuR | *** |
| 69 Tight SMenuL | *** |
| 70 Tight SMenuR | *** |
| 71 StdRk1SMenuL | *** |
| 72 StdRk1SMenuR *** | |
| 73 StdRk2SMenuL | *** |
| 74 StdRk2SMenuR *** | |
| 75 OhBabySMenuL | *** |
| 76 OhBabySMenuR *** | |
| 77 PoppinSMenuL | *** |
| 78 PoppinSMenuR *** | |
| 79 StdFatSMenuL | *** |
| 80 StdFatSMenuR | *** |
| 81 JazStkSMenuL | *** |
| 82 JazStkSMenuR | *** |
| 83 StdJazSMenuL | *** |
| 84 StdJazSMenuR | *** |
| 85 BalladSMenuL | *** |
| 86 BalladSMenuR | *** |
| 87 PwrBldSMenuL *** | |
| 88 PwrBldSMenuR | *** |
| 89 AlBeefSMenuL | *** |
| 90 AlBeefSMenuR | *** |
| 91 BigRckSMenuL | *** |
| 92 BigRckSMenuR | *** |
| 93 70BrshSMenu | * |
| 94 JzBrshSMenuL | *** |
| 95 JzBrshSMenuR | *** |
| 96 CrsStk MenuL | *** |
| 97 CrsStk MenuR | *** |
| 98 OldFnkS sft | |
| 99 OldFnkS hrd | |
| 100 OldFnkS rim1 |
No. Name
| 101 | OldFnkS rim2 | |
| 102 | OldFnkS flm | |
| 103 | OldFnkS buz | |
| 104 | OldFnkS stk1 | |
| 105 | OldFnkS stk2 | |
| 106 | Latin S sft | |
| 107 | Latin S med | |
| 108 | Latin S hrd1 | |
| 109 | Latin S hrd2 | |
| 110 | Latin S rim1 | |
| 111 | Latin S rim2 | |
| 112 | Latin S flm | |
| 113 | Latin S buz | |
| 114 | Latin S stk1 | |
| 115 | Latin S stk2 | |
| 116 | HiPiccSsft1L ** | |
| 117 | HiPiccSsft1R | ** |
| 118 | HiPiccSsft2L ** | |
| 119 | HiPiccSsft2R | ** |
| 120 | HiPiccShrd1L | ** |
| 121 | HiPiccShrd1R | ** |
| 122 | HiPiccShrd2L | ** |
| 123 | HiPiccShrd2R | ** |
| 124 | HiPiccSrim1L | ** |
| 125 | HiPiccSrim1R | ** |
| 126 | HiPiccSrim2L | ** |
| 127 | HiPiccSrim2R | ** |
| 128 | HiPiccSrim3L | ** |
| 129 | HiPiccSrim3R | ** |
| 130 | HiPiccSrim4L | ** |
| 131 | HiPiccSrim4R | ** |
| 132 | HiPiccSflm L | ** |
| 133 | HiPiccSflm R | ** |
| 134 | HiPiccSbuz1L | ** |
| 135 | HiPiccSbuz1R | ** |
| 136 | HiPiccSbuz2L | ** |
| 137 | HiPiccSbuz2R | ** |
| 138 | HiPiccSstk1L | ** |
| 139 | HiPiccSstk1R | ** |
| 140 | HiPiccSstk2L | ** |
| 141 | HiPiccSstk2R | ** |
| 142 | Tight Ssft L | ** |
| 143 | Tight Ssft R | ** |
| 144 | Tight Smed L | ** |
| 145 | Tight Smed R | ** |
| 146 | Tight Shrd1L | ** |
| 147 | Tight Shrd1R | ** |
| 148 | Tight Shrd2L | ** |
| 149 | Tight Shrd2R | ** |
| 150 | Tight Srim1L | ** |
No. Name
| 151 | Tight Srim1R | ** |
| 152 | Tight Srim2L | ** |
| 153 | Tight Srim2R | ** |
| 154 | Tight Sflm1L | ** |
| 155 | Tight Sflm1R | ** |
| 156 | Tight Sflm2L | ** |
| 157 | Tight Sflm2R | ** |
| 158 | StdRk1Ssft L ** | |
| 159 | StdRk1Ssft R | ** |
| 160 | StdRk1Smed L ** | |
| 161 | StdRk1Smed R | ** |
| 162 | StdRk1Shrd1L | ** |
| 163 | StdRk1Shrd1R ** | |
| 164 | StdRk1Shrd2L | ** |
| 165 | StdRk1Shrd2R ** | |
| 166 | StdRk1Srim L | ** |
| 167 | StdRk1Srim R | ** |
| 168 | StdRk1Sflm L ** | |
| 169 | StdRk1Sflm R | ** |
| 170 | StdRk1Sbuz1L ** | |
| 171 | StdRk1Sbuz1R ** | |
| 172 | StdRk1Sbuz2L ** | |
| 173 | StdRk1Sbuz2R ** | |
| 174 | StdRk2Ssft L ** | |
| 175 | StdRk2Ssft R | ** |
| 176 | StdRk2Smed L ** | |
| 177 | StdRk2Smed R | ** |
| 178 | StdRk2Shrd L | ** |
| 179 | StdRk2Shrd R | ** |
| 180 | StdRk2Srim1L | ** |
| 181 | StdRk2Srim1R ** | |
| 182 | StdRk2Srim2L | ** |
| 183 | StdRk2Srim2R ** | |
| 184 | StdRk2Sflm L ** | |
| 185 | StdRk2Sflm R | ** |
| 186 | StdRk2Sbuz1L ** | |
| 187 | StdRk2Sbuz1R ** | |
| 188 | StdRk2Sbuz2L ** | |
| 189 | StdRk2Sbuz2R ** | |
| 190 | StdRk2Sstk L | ** |
| 191 | StdRk2Sstk R | ** |
| 192 | OhBabySsft L ** | |
| 193 | OhBabySsft R | ** |
| 194 | OhBabySmed1L | ** |
| 195 | OhBabySmed1R | ** |
| 196 | OhBabySmed2L | ** |
| 197 | OhBabySmed2R | ** |
| 198 | OhBabyShrd1L | ** |
| 199 | OhBabyShrd1R ** | |
| 200 | OhBabyShrd2L | ** |
* メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。
** L と R でペアになるステレオ・ウェーブフォームです。
このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。
※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。
Waveform List (2)
No. Name
| 201 OhBabyShrd2R ** | |
| 202 OhBabySrim L ** | |
| 203 OhBabySrim R ** | |
| 204 OhBabySflm L ** | |
| 205 OhBabySflm R ** | |
| 206 OhBabySbuz1L ** | |
| 207 OhBabySbuz1R ** | |
| 208 OhBabySbuz2L ** | |
| 209 OhBabySbuz2R ** | |
| 210 OhBabySstk1L ** | |
| 211 OhBabySstk1R ** | |
| 212 OhBabySstk2L ** | |
| 213 OhBabySstk2R ** | |
| 214 PoppinSsft L ** | |
| 215 PoppinSsft R ** | |
| 216 PoppinSmed L ** | |
| 217 PoppinSmed R ** | |
| 218 PoppinShrd L | ** |
| 219 PoppinShrd R | ** |
| 220 PoppinSrim1L | ** |
| 221 PoppinSrim1R ** | |
| 222 PoppinSrim2L | ** |
| 223 PoppinSrim2R ** | |
| 224 PoppinSflm L | ** |
| 225 PoppinSflm R | ** |
| 226 PoppinSbuz1L ** | |
| 227 PoppinSbuz1R ** | |
| 228 PoppinSbuz2L ** | |
| 229 PoppinSbuz2R ** | |
| 230 PoppinSstk1L | ** |
| 231 PoppinSstk1R | ** |
| 232 PoppinSstk2L | ** |
| 233 PoppinSstk2R | ** |
| 234 StdFatSsft L | ** |
| 235 StdFatSsft R | ** |
| 236 StdFatSmed1L | ** |
| 237 StdFatSmed1R | ** |
| 238 StdFatSmed2L | ** |
| 239 StdFatSmed2R | ** |
| 240 StdFatShrd1L | ** |
| 241 StdFatShrd1R | ** |
| 242 StdFatShrd2L | ** |
| 243 StdFatShrd2R | ** |
| 244 StdFatSrim1L | ** |
| 245 StdFatSrim1R | ** |
| 246 StdFatSrim2L | ** |
| 247 StdFatSrim2R | ** |
| 248 StdFatSflm L ** | |
| 249 StdFatSflm R | ** |
| 250 StdFatSbuz1L | ** |
No. Name
| 251 StdFatSbuz1R | ** |
| 252 StdFatSbuz2L | ** |
| 253 StdFatSbuz2R | ** |
| 254 StdFatSstk1L | ** |
| 255 StdFatSstk1R | ** |
| 256 StdFatSstk2L | ** |
| 257 StdFatSstk2R | ** |
| 258 JazStkSsft L | ** |
| 259 JazStkSsft R | ** |
| 260 JazStkSmed1L | ** |
| 261 JazStkSmed1R | ** |
| 262 JazStkSmed2L | ** |
| 263 JazStkSmed2R | ** |
| 264 JazStkShrd1L | ** |
| 265 JazStkShrd1R | ** |
| 266 JazStkShrd2L | ** |
| 267 JazStkShrd2R | ** |
| 268 JazStkSrim L ** | |
| 269 JazStkSrim R ** | |
| 270 JazStkSflm L | ** |
| 271 JazStkSflm R ** | |
| 272 JazStkSbuz1L | ** |
| 273 JazStkSbuz1R | ** |
| 274 JazStkSbuz2L | ** |
| 275 JazStkSbuz2R | ** |
| 276 JazStkSstk1L ** | |
| 277 JazStkSstk1R ** | |
| 278 JazStkSstk2L ** | |
| 279 JazStkSstk2R ** | |
| 280 StdJazSsft L | ** |
| 281 StdJazSsft R | ** |
| 282 StdJazSmed1L | ** |
| 283 StdJazSmed1R ** | |
| 284 StdJazSmed2L | ** |
| 285 StdJazSmed2R ** | |
| 286 StdJazShrd L | ** |
| 287 StdJazShrd R | ** |
| 288 StdJazSrim L ** | |
| 289 StdJazSrim R | ** |
| 290 StdJazSflm L ** | |
| 291 StdJazSflm R ** | |
| 292 StdJazSbuz1L | ** |
| 293 StdJazSbuz1R | ** |
| 294 StdJazSbuz2L | ** |
| 295 StdJazSbuz2R | ** |
| 296 StdJazSstk1L ** | |
| 297 StdJazSstk1R | ** |
| 298 StdJazSstk2L ** | |
| 299 StdJazSstk2R | ** |
| 300 BalladSsft L | ** |
No. Name
| 301 BalladSsft R | ** |
| 302 BalladSmed1L | ** |
| 303 BalladSmed1R ** | |
| 304 BalladSmed2L | ** |
| 305 BalladSmed2R ** | |
| 306 BalladShrd L | ** |
| 307 BalladShrd R | ** |
| 308 BalladSrim1L | ** |
| 309 BalladSrim1R | ** |
| 310 BalladSrim2L | ** |
| 311 BalladSrim2R | ** |
| 312 BalladSflm L ** | |
| 313 BalladSflm R ** | |
| 314 BalladSbuz1L | ** |
| 315 BalladSbuz1R | ** |
| 316 BalladSbuz2L | ** |
| 317 BalladSbuz2R | ** |
| 318 BalladSstk1L ** | |
| 319 BalladSstk1R | ** |
| 320 BalladSstk2L ** | |
| 321 BalladSstk2R | ** |
| 322 PwrBldSsft1L | ** |
| 323 PwrBldSsft1R | ** |
| 324 PwrBldSsft2L | ** |
| 325 PwrBldSsft2R | ** |
| 326 PwrBldSmed1L ** | |
| 327 PwrBldSmed1R | ** |
| 328 PwrBldSmed2L ** | |
| 329 PwrBldSmed2R | ** |
| 330 PwrBldShrd1L ** | |
| 331 PwrBldShrd1R ** | |
| 332 PwrBldShrd2L ** | |
| 333 PwrBldShrd2R ** | |
| 334 PwrBldSflm L | ** |
| 335 PwrBldSflm R | ** |
| 336 PwrBldSbuz1L ** | |
| 337 PwrBldSbuz1R | ** |
| 338 PwrBldSbuz2L ** | |
| 339 PwrBldSbuz2R | ** |
| 340 PwrBldSstk1L | ** |
| 341 PwrBldSstk1R | ** |
| 342 PwrBldSstk2L | ** |
| 343 PwrBldSstk2R | ** |
| 344 AlBeefSsft L | ** |
| 345 AlBeefSsft R | ** |
| 346 AlBeefShrd L | ** |
| 347 AlBeefShrd R | ** |
| 348 AlBeefSrim1L | ** |
| 349 AlBeefSrim1R | ** |
| 350 AlBeefSrim2L | ** |
No. Name
| 351 AlBeefSrim2R | ** |
| 352 AlBeefSflm L | ** |
| 353 AlBeefSflm R | ** |
| 354 AlBeefSbuz1L | ** |
| 355 AlBeefSbuz1R | ** |
| 356 AlBeefSbuz2L | ** |
| 357 AlBeefSbuz2R | ** |
| 358 AlBeefSstk1L | ** |
| 359 AlBeefSstk1R | ** |
| 360 AlBeefSstk2L | ** |
| 361 AlBeefSstk2R | ** |
| 362 BigRckSsft L | ** |
| 363 BigRckSsft R | ** |
| 364 BigRckSmed L | ** |
| 365 BigRckSmed R ** | |
| 366 BigRckShrd L | ** |
| 367 BigRckShrd R | ** |
| 368 BigRckSflm1L | ** |
| 369 BigRckSflm1R | ** |
| 370 BigRckSflm2L | ** |
| 371 BigRckSflm2R | ** |
| 372 BigRckSbuz L | ** |
| 373 BigRckSbuz R | ** |
| 374 BigRckSstk L | ** |
| 375 BigRckSstk R | ** |
| 376 70BrshS tap1 | |
| 377 70BrshS tap2 | |
| 378 70BrshS tap3 | |
| 379 70BrshS tap4 | |
| 380 70BrshSswsh1 | |
| 381 70BrshSswsh2 | |
| 382 70BrshSswsh3 | |
| 383 70BrshSweep | |
| 384 JzBrshStap1L | ** |
| 385 JzBrshStap1R | ** |
| 386 JzBrshStap2L | ** |
| 387 JzBrshStap2R | ** |
| 388 JzBrshStap3L | ** |
| 389 JzBrshStap3R | ** |
| 390 JzBrshStap4L | ** |
| 391 JzBrshStap4R | ** |
| 392 JzBrshSsws1L | ** |
| 393 JzBrshSsws1R | ** |
| 394 JzBrshSsws2L | ** |
| 395 JzBrshSsws2R | ** |
| 396 JzBrshSsws3L | ** |
| 397 JzBrshSsws3R | ** |
| 398 JzBrshSswepL | ** |
| 399 JzBrshSswepR | ** |
| 400 70PhunqStk L | ** |
* メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。
** L と R でペアになるステレオ・ウェーブフォームです。
このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。
※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。
Waveform List (3)
No. Name
| 401 70PhunqStk R ** | |
| 402 PwrAmb Stk1L ** | |
| 403 PwrAmb Stk1R ** | |
| 404 PwrAmb Stk2L ** | |
| 405 PwrAmb Stk2R ** | |
| 406 Latin TMenuL * *** | |
| 407 Latin TMenuR * *** | |
| 408 Tight TMenuL * *** | |
| 409 Tight TMenuR * *** | |
| 410 JazStkTMenuL * *** | |
| 411 JazStkTMenuR * *** | |
| 412 OldFnkTMenu * | |
| 413 OhBabyTMenuL * *** | |
| 414 OhBabyTMenuR * *** | |
| 415 PwrBldTMenuL * *** | |
| 416 PwrBldTMenuR * *** | |
| 417 BigRckTMenuL * *** | |
| 418 BigRckTMenuR * *** | |
| 419 OldBrsTMenu * | |
| 420 Latin T1sftL | ** |
| 421 Latin T1sftR | ** |
| 422 Latin T1medL ** | |
| 423 Latin T1medR | ** |
| 424 Latin T1hrdL | ** |
| 425 Latin T1hrdR | ** |
| 426 Latin T1flmL | ** |
| 427 Latin T1flmR | ** |
| 428 Latin T2sftL | ** |
| 429 Latin T2sftR | ** |
| 430 Latin T2medL ** | |
| 431 Latin T2medR | ** |
| 432 Latin T2hrdL | ** |
| 433 Latin T2hrdR | ** |
| 434 Latin T2flmL | ** |
| 435 Latin T2flmR | ** |
| 436 Latin T3sftL | ** |
| 437 Latin T3sftR | ** |
| 438 Latin T3medL ** | |
| 439 Latin T3medR | ** |
| 440 Latin T3hrdL | ** |
| 441 Latin T3hrdR | ** |
| 442 Latin T3flmL | ** |
| 443 Latin T3flmR | ** |
| 444 Latin T4sftL | ** |
| 445 Latin T4sftR | ** |
| 446 Latin T4medL ** | |
| 447 Latin T4medR | ** |
| 448 Latin T4hrdL | ** |
| 449 Latin T4hrdR | ** |
| 450 Latin T4flmL | ** |
No. Name
| 451 Latin T4flmR | ** |
| 452 Tight T1sftL | ** |
| 453 Tight T1sftR | ** |
| 454 Tight T1hrdL | ** |
| 455 Tight T1hrdR | ** |
| 456 Tight T1flmL | ** |
| 457 Tight T1flmR | ** |
| 458 Tight T2sftL | ** |
| 459 Tight T2sftR | ** |
| 460 Tight T2hrdL | ** |
| 461 Tight T2hrdR | ** |
| 462 Tight T2flmL | ** |
| 463 Tight T2flmR | ** |
| 464 Tight T3sftL | ** |
| 465 Tight T3sftR | ** |
| 466 Tight T3hrdL | ** |
| 467 Tight T3hrdR | ** |
| 468 Tight T3flmL | ** |
| 469 Tight T3flmR | ** |
| 470 Tight T4sftL | ** |
| 471 Tight T4sftR | ** |
| 472 Tight T4hrdL | ** |
| 473 Tight T4hrdR | ** |
| 474 Tight T4flmL | ** |
| 475 Tight T4flmR | ** |
| 476 JazStkT1sftL | ** |
| 477 JazStkT1sftR | ** |
| 478 JazStkT1medL | ** |
| 479 JazStkT1medR | ** |
| 480 JazStkT1hrdL | ** |
| 481 JazStkT1hrdR | ** |
| 482 JazStkT1flmL | ** |
| 483 JazStkT1flmR | ** |
| 484 JazStkT2sftL | ** |
| 485 JazStkT2sftR | ** |
| 486 JazStkT2medL | ** |
| 487 JazStkT2medR | ** |
| 488 JazStkT2hrdL | ** |
| 489 JazStkT2hrdR | ** |
| 490 JazStkT2flmL | ** |
| 491 JazStkT2flmR | ** |
| 492 JazStkT3sftL | ** |
| 493 JazStkT3sftR | ** |
| 494 JazStkT3medL | ** |
| 495 JazStkT3medR | ** |
| 496 JazStkT3hrdL | ** |
| 497 JazStkT3hrdR | ** |
| 498 JazStkT3flmL | ** |
| 499 JazStkT3flmR | ** |
| 500 OldFnkT1sft |
No. Name
| 501 OldFnkT1hrd | |
| 502 OldFnkT2sft | |
| 503 OldFnkT2hrd | |
| 504 OldFnkT3sft | |
| 505 OldFnkT3hrd | |
| 506 OhBabyT1sftL | ** |
| 507 OhBabyT1sftR | ** |
| 508 OhBabyT1hrdL ** | |
| 509 OhBabyT1hrdR | ** |
| 510 OhBabyT1flmL ** | |
| 511 OhBabyT1flmR ** | |
| 512 OhBabyT2sftL | ** |
| 513 OhBabyT2sftR | ** |
| 514 OhBabyT2hrdL ** | |
| 515 OhBabyT2hrdR | ** |
| 516 OhBabyT2flmL ** | |
| 517 OhBabyT2flmR ** | |
| 518 OhBabyT3sftL | ** |
| 519 OhBabyT3sftR | ** |
| 520 OhBabyT3hrdL ** | |
| 521 OhBabyT3hrdR | ** |
| 522 OhBabyT3flmL ** | |
| 523 OhBabyT3flmR ** | |
| 524 OhBabyT4sftL | ** |
| 525 OhBabyT4sftR | ** |
| 526 OhBabyT4hrdL ** | |
| 527 OhBabyT4hrdR | ** |
| 528 OhBabyT4flmL ** | |
| 529 OhBabyT4flmR ** | |
| 530 PwrBldT1sftL | ** |
| 531 PwrBldT1sftR | ** |
| 532 PwrBldT1hrdL | ** |
| 533 PwrBldT1hrdR | ** |
| 534 PwrBldT1flmL | ** |
| 535 PwrBldT1flmR | ** |
| 536 PwrBldT2sftL | ** |
| 537 PwrBldT2sftR | ** |
| 538 PwrBldT2hrdL | ** |
| 539 PwrBldT2hrdR | ** |
| 540 PwrBldT2flmL | ** |
| 541 PwrBldT2flmR | ** |
| 542 PwrBldT3sftL | ** |
| 543 PwrBldT3sftR | ** |
| 544 PwrBldT3hrdL | ** |
| 545 PwrBldT3hrdR | ** |
| 546 PwrBldT3flmL | ** |
| 547 PwrBldT3flmR | ** |
| 548 PwrBldT4sftL | ** |
| 549 PwrBldT4sftR | ** |
| 550 PwrBldT4hrdL | ** |
No. Name
| 551 PwrBldT4hrdR | ** |
| 552 PwrBldT4flmL | ** |
| 553 PwrBldT4flmR | ** |
| 554 BigRckT1sftL | ** |
| 555 BigRckT1sftR | ** |
| 556 BigRckT1medL ** | |
| 557 BigRckT1medR ** | |
| 558 BigRckT1hrdL | ** |
| 559 BigRckT1hrdR | ** |
| 560 BigRckT1flmL | ** |
| 561 BigRckT1flmR | ** |
| 562 BigRckT2sftL | ** |
| 563 BigRckT2sftR | ** |
| 564 BigRckT2medL ** | |
| 565 BigRckT2medR ** | |
| 566 BigRckT2hrdL | ** |
| 567 BigRckT2hrdR | ** |
| 568 BigRckT2flmL | ** |
| 569 BigRckT2flmR | ** |
| 570 BigRckT3sftL | ** |
| 571 BigRckT3sftR | ** |
| 572 BigRckT3medL ** | |
| 573 BigRckT3medR ** | |
| 574 BigRckT3hrdL | ** |
| 575 BigRckT3hrdR | ** |
| 576 BigRckT3flmL | ** |
| 577 BigRckT3flmR | ** |
| 578 OldBrsT1sft | |
| 579 OldBrsT1med | |
| 580 OldBrsT1hrd | |
| 581 OldBrsT2sft | |
| 582 OldBrsT2med | |
| 583 OldBrsT2hrd | |
| 584 OhBabyHMenu * | |
| 585 JazStkHMenu * | |
| 586 Latin HMenu * | |
| 587 Disco HMenu * | |
| 588 OldFnkHMenu * | |
| 589 StreetHMenuL * ** | |
| 590 StreetHMenuR * ** | |
| 591 BigRckHMenuL * ** | |
| 592 BigRckHMenuR * ** | |
| 593 OldBrsHMenu * | |
| 594 OhBabyH cl1 | |
| 595 OhBabyH cl2 | |
| 596 OhBabyH cl3 | |
| 597 OhBabyH cl4 | |
| 598 OhBabyH cl5 | |
| 599 OhBabyH cl6 | |
| 600 OhBabyHhcl1 |
* メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。
** L と R でペアになるステレオ・ウェーブフォームです。
このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。
※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください
Waveform List (4)
No. Name
| 601 OhBabyHhcl2 | |
| 602 OhBabyHhcl3 | |
| 603 OhBabyHhop | |
| 604 OhBabyH op | |
| 605 OhBabyHpdl1 | |
| 606 OhBabyHpdl2 | |
| 607 JazStkH cl1 | |
| 608 JazStkH cl2 | |
| 609 JazStkHhcl1 | |
| 610 JazStkHhcl2 | |
| 611 JazStkHhop | |
| 612 JazStkH op | |
| 613 JazStkHpdl | |
| 614 Latin H cl1 | |
| 615 Latin H cl2 | |
| 616 Latin Hhcl | |
| 617 Latin Hhop | |
| 618 Latin H op | |
| 619 Latin Hpdl | |
| 620 Disco H cl1 | |
| 621 Disco H cl2 | |
| 622 Disco Hhcl | |
| 623 Disco H op | |
| 624 Disco Hpdl | |
| 625 OldFnkH cl1 | |
| 626 OldFnkH cl2 | |
| 627 OldFnkHhcl | |
| 628 OldFnkHhop | |
| 629 OldFnkH op | |
| 630 OldFnkHpdl | |
| 631 StreetH cl1L ** | |
| 632 StreetH cl1R ** | |
| 633 StreetH cl2L ** | |
| 634 StreetH cl2R ** | |
| 635 StreetHhcl L ** | |
| 636 StreetHhcl R ** | |
| 637 StreetHhop L ** | |
| 638 StreetIHop R ** | |
| 639 StreetH op L ** | |
| 640 StreetH op R ** | |
| 641 StreetHpdl L ** | |
| 642 StreetHpdl R ** | |
| 643 BigRckH cl1L ** | |
| 644 BigRckH cl1R | ** |
| 645 BigRckH cl2L ** | |
| 646 BigRckH cl2R | ** |
| 647 BigRckHhcl L | ** |
| 648 BigRckHhcl R | ** |
| 649 BigRckHhop L | ** |
| 650 BigRckHhop R | ** |
No. Name
| 651 BigRckH op L | ** |
| 652 BigRckH op R | ** |
| 653 OldBrsH cl1 | |
| 654 OldBrsH cl2 | |
| 655 OldBrsH cl3 | |
| 656 OldBrsH cl4 | |
| 657 OldBrsHhop | |
| 658 OldBrsH op | |
| 659 OldBrsHpdl | |
| 660 Crash MenuL | *** |
| 661 Crash MenuR | *** |
| 662 Ride MenuL | *** |
| 663 Ride MenuR | *** |
| 664 OthrCymMenuL | *** |
| 665 OthrCymMenuR | *** |
| 666 StreetCr L | ** |
| 667 StreetCr R | ** |
| 668 BalladCrSftL ** | |
| 669 BalladCrSftR ** | |
| 670 BalladCrHrdL | ** |
| 671 BalladCrHrdR | ** |
| 672 BigRckCrSftL ** | |
| 673 BigRckCrSftR | ** |
| 674 BigRckCrHrdL | ** |
| 675 BigRckCrHrdR | ** |
| 676 JazStkCrSftL | ** |
| 677 JazStkCrSftR ** | |
| 678 JazStkCrHrdL | ** |
| 679 JazStkCrHrdR | ** |
| 680 OldBrsh Cr L | ** |
| 681 OldBrsh Cr R ** | |
| 682 Latin RdSftL | ** |
| 683 Latin RdSftR ** | |
| 684 Latin RdMedL | ** |
| 685 Latin RdMedR | ** |
| 686 Latin RdHrdL | ** |
| 687 Latin RdHrdR | ** |
| 688 Latin RdBelL | ** |
| 689 Latin RdBelR | ** |
| 690 BalladRdSftL | ** |
| 691 BalladRdSftR ** | |
| 692 BalladRdHrdL | ** |
| 693 BalladRdHrdR | ** |
| 694 BalladRdBelL | ** |
| 695 BalladRdBelR | ** |
| 696 BigRckRdSftL | ** |
| 697 BigRckRdSftR | ** |
| 698 BigRckRdHrdL | ** |
| 699 BigRckRdHrdR | ** |
| 700 BigRckRdBelL | ** |
No. Name
| 701 BigRckRdBelR | ** |
| 702 JazStkRd L | ** |
| 703 JazStkRd R ** | |
| 704 JazStkRdBelL ** | |
| 705 JazStkRdBelR | ** |
| 706 SizzleRd L | ** |
| 707 SizzleRd R | ** |
| 708 SizzleRdBelL | ** |
| 709 SizzleRdBelR | ** |
| 710 OldBrsRd L ** | |
| 711 OldBrsRd R | ** |
| 712 OldBrsRdBelL | ** |
| 713 OldBrsRdBelR | ** |
| 714 Light SplshL ** | |
| 715 Light SplshR ** | |
| 716 BalladSplshL | ** |
| 717 BalladSplshR | ** |
| 718 YoMamaChinaL | ** |
| 719 YoMamaChinaR | ** |
* メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。
** L と R でペアになるステレオ・ウェーブフォームです。
このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。
単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください
Roland
ローランド製品保証書
[持込修理]
| お客様 | ご芳名 | 様 |
| ご住所 | 〒----☎ |
| 取扱販売店名・住所・☎ | ||
| 保証期間 | お買い上げ日年 月 日より | 本体は一年間ただし、ソフトウェア、付属品、消耗部品は除く |
太枠内に記入のない場合は、必ず販売店発行の領収書またはそのお買い上げ年月日・販売店等を証明するものを保証書に添付願います。記入もしくは添付の無い場合は無効となりますのでご注意ください。
型名 SRX-01 "Dynamic Drum Kits"
●本保証書は、本書記載内容で無料修理をさせていただくことをお約束するものです。
●保証期間中に故障が発生した場合は、製品と本書をご持参ご提示の上、お買上げの販売店にご依頼ください。
●ご転居・ご贈答品などの場合で、お買上げ販売店に修理を依頼することができない場合は、ローランドサービスステーションにお問い合わせください。
●本書は再発行いたしません。所定事項を記入し、内容をよくお読みの上、大切に保存してください。
ローランド株式会社
本社 〒530-0002 大阪市北区曽根崎新地1-4-20 桜橋 IMビル11F 電話 (06) 6345-9800
保証規定
- 保証期間内において、取扱説明書・本体貼付ラベルなどの注意書に従った正常なご使用状態で発生した故障については、第3項に示す場合を除き、無料修理いたします。
- 保証期間内に無料修理をお受けになる場合は、お買い上げの販売店、又は最寄りのローランドサービスステーションにご依頼のうえ、修理の際に本書をご提示ください。お客様のご事情により出張修理を依頼された場合、保証期間中であっても出張料金を申し受けます。
- 保証期間内でも、次の場合には有料修理となります。
(イ) 本書のご提示が無い場合。
(口) 本書にお買い上げ年月日・販売店名の記入もしくは証明できるものの添付が無い場合、またはその字句を書き換えられた場合。
(八) ご使用上の誤り、又は当社の指定者以外の手により修理・改造された場合。
（二）本製品に異常がなく、他の部分、他の機器に異常があり、点検及び改善した場合。
（ホ）お買い上げ後の輸送、移動、落下等による故障や損傷および使用中に生じたキズ・汚れなどの外観上の変化。
（へ）地震、落雷、風水害、その他の天災地変、火災、公害、ガス、異常電圧による故障や損傷。
（ト）消耗部品（例：電池など）の取り替えを要する場合、および消耗部品の摩耗や劣化に起因する故障や損傷。
- 本製品は日本国内でご使用いただくことを前提に製造・販売しております。従って本製品の保証は、日本国外ではお受けできませんので、ご了承ください。 This warranty is valid only in Japan.
修理メモ
※ 本保証書は以上の保証規定により無料修理をお約束するものです。従ってこの保証書によってお客様の法律上の権利を制限するものではありません。
※ 本製品の補修用性能部品（製品の機能を維持するために必要な部品）の最低保有期間は製造打切後6年です。この部品保有期間を修理可能の期間とさせていただきます。保有期周経過後も、故障内容によっては修理可能の場合がありますので、ローランドサービスステーションまでお問い合わせください。
※ 修理の際、交換した部品を再生、再利用、製品の品質向上等の目的で回収させていただくことがありますので、ご協力願います。
- 以下の指示を必ず守ってください
- 警告
- 注意
- IMPORTANT NOTES
- ページに記載されている「安全上のご注意」以外に、次のことに注意してください。
- 修理について
- 基板の取り扱い
- INSTALLING THE WAVE EXPANSION BOARD
- ウェーブ・エクスパンション・ボードの取り付けかた
- Rhythm Set Key Assign (1)
- Rhythm Set Key Assign (2)
- Patch List (Menu)
- Patch Key Name List (1)
- Kick 1 Menu
- Key Wave Name
- Kick 2 Menu \*
- Kick 3 Menu \*
- Kick 4 Menu
- OldFnkS Menu
- Latin S Menu
- HiPiccS Menu \*
- Tight S Menu \*
- StdRk1S Menu \*
- StdRk2S Menu \*
- OhBabyS Menu\*
- PoppinS Menu \*
- StdFatS Menu \*
- JazStkS Menu \*
- StdJazS Menu \*
- BalladS Menu \*
- PwrBldS Menu \*
- AlBeefS Menu \*
- BigRckS Menu \*
- 70BrshS Menu
- JzBrshS Menu \*
- Patch Key Name List (2)
- CrsStk Menu \*
- Latin T Menu \*
- Tight T Menu \*
- JazStkT Menu \*
- OldFnkT Menu
- OhBabyT Menu\* Key Wave Name
- PwrBldT Menu \*
- BigRckT Menu \*
- OldBrsT Menu
- OhBabyH Menu Key Wave Name
- JazStkH Menu
- Latin H Menu5
- Disco H Menu
- OldFnkH Menu
- StreetH Menu \*
- BigRckH Menu \*
- OldBrsH Menu
- Crash Menu \*
- Ride Menu \*
- OthrCym Menu\*
- Waveform List (1)
- Waveform List (2)
- Waveform List (3)
- Waveform List (4)
- Roland
- ローランド製品保証書
- ローランド株式会社
- 保証規定
ブランド : ROLAND
モデル : SRX-01
カテゴリ : ドラムマシン
