PM-30 - ドラムマシン ROLAND - 無料のユーザーマニュアル

製品タイプ	ドラムマシン（パーソナルモニター）
ブランド	Roland
モデル	PM-30
定格出力	200W（本体100W + サテライト50W×2）
スピーカー構成	本体：30cmウーファー×1、7.7cmツイーター×1；サテライト：10cmフルレンジ×2
チャンネル数	3チャンネル（V-DRUMS/CH1、CH2、CH3）
入力端子	V-DRUMS入力（ステレオ標準）、LINE IN（標準、RCAピン）各チャンネル
出力端子	LINE OUT（標準）、SPEAKER OUT（標準）、PHONES（ステレオ標準）
コントロール	PUNCHスイッチ、各チャンネルVOLUME、WOOFER CONTROL（MODE SELECT/VOLUME）、3バンドEQ（BASS/MID/TREBLE）、MASTER VOLUME、POWERスイッチ
電源	AC 100V（50/60Hz）
消費電力	63W
外形寸法（本体、キャスター含まず）	451（幅）×482（奥行）×482（高さ）mm
外形寸法（本体、キャスター含む）	451（幅）×482（奥行）×533（高さ）mm
外形寸法（サテライトスピーカー）	152（幅）×158（奥行）×209（高さ）mm
質量（本体、キャスター含まず）	24.3kg
質量（本体、キャスター含む）	25.0kg
質量（サテライトスピーカー片側）	2.2kg
付属品	マウントバー×2、クランプ×2、スピーカーケーブル（3.5m）×2、キャスター×4、取扱説明書、保証書、ユーザー登録カード
安全機能	回路保護、キャスター脱着、転倒防止、ハンドル・キャスター付き
お手入れ	柔らかい布で乾拭き、汚れは中性洗剤含ませた布で拭き取り後乾拭き；ベンジン・シンナー・アルコール類は使用禁止
補修用性能部品保有期間	製造打切後6年間

よくある質問 - PM-30 ROLAND

PM-30の電源の入れ方を教えてください。

接続後、各機器の音量を最小にし、入力機器→PM-30→LINE OUT接続機器の順に電源を入れます。切る時は逆順です。

本体スピーカーから音が出ないのですが、どうすればいいですか？

WOOFER CONTROL VOLUMEつまみが0になっていないか確認し、適切な音量に調整してください。また、PHONESジャックにヘッドホンが挿さっていないかご確認ください。

V-Drums音源との接続方法を教えてください。

V-Drums音源モジュールのPHONES OUTを、付属のステレオケーブル（別売）で本体背面のV-DRUMS入力に接続します。または、LINE INに接続することもできます。

PUNCHスイッチの役割は何ですか？

PUNCHスイッチをオンにすると、パワー感を強調したダイナミックなドラムサウンドが得られます。V-DRUMS/CH1に接続した機器にのみ効果があります。

WOOFER CONTROLのMODE SELECTはどのように使い分けますか？

SUBWOOFERモードは低音域のみ出力し、サテライトスピーカーと組み合わせて臨場感を演出します。FULL RANGEモードは全帯域を出力し、音圧感が高まります。用途に応じて切り替えてください。

PM-30を小規模PAとして使用できますか？

はい。3チャンネルのミキサー機能とLINE OUT端子を備えており、サテライトスピーカーを離して設置することで簡易PAとして活用できます。

サテライトスピーカーの取り付け方を教えてください。

マウントバーをスピーカーにねじ込み、クランプをパイプに取り付け、ハンドノブで固定します。確実に固定し、脱落を防ぐためマウントバーの先端が20mm以上出る位置で固定してください。

お手入れの方法は？

柔らかい布で乾拭きするか、堅く絞った布で汚れを拭き取ってください。汚れがひどい場合は中性洗剤を含ませた布で拭き、その後乾拭きします。ベンジン、シンナー、アルコール類は使用しないでください。

修理や部品交換はどうすればいいですか？

分解や改造は行わず、お買い上げ店またはローランドお客様相談センター（050-3101-2555）にご相談ください。補修用性能部品は製造打切後6年間保有しています。

他の機器と接続する際の注意点は？

接続時はすべての機器の電源を切り、音量を最小にしてから行ってください。また、指定以外のスピーカーケーブルは使用せず、V-DRUMS入力には抵抗入りケーブルを使用しないでください。

使用説明書 PM-30 ROLAND

このたびは、ローランド・パーソナル・モニター PM-30 をお買い上げいただきまして、まことにありがとうございます。

この機器を正しくお使いいただくために、ご使用前に

• 安全上のご注意 (P.2 \~ P.4)
• 使用上のご注意 (P.5)

をよくお読みください。

また、この機器の優れた機能を十分にご理解いただくためにも、この取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。

主な特長

● V-Drums 用に設計された高音質ステレオ・モニター・アンプです。
合計 200W 出力の 2.1ch 再生システムにより、臨場感あふれるドラム・サウンドが得られます。
● 本体には、30cm ウーファーとツイーターを搭載。モニターしやすいスラント形状のキャビネットを採用し、パワー感とモニター性能を両立しています。
さらに、「サブウーファー」と「フル・レンジ」の再生モード（音域）の切替えや、サテライト・スピーカーとの音量バランスが調整可能な WOOFER CONTROL 機能を装備しています。
● サテライト・スピーカーには、高品位 10cm フル・レンジ・スピーカーを搭載。
本格的な木製キャピネットを採用し、ナチュラルかつクリアなステレオ・サウンドが得られます。
また、多彩なセッティングが可能な、専用スタンドが付属しています。
● V-Drums サウンドを余すところなく再現する V-Drums 専用チャンネルを装備。
基本性能の高さに加え、よりパワフルなドラム・サウンドが得られる PUNCH スイッチや V-Drums 音法をケープル1本で簡単に接続できる V-Drums 入力といった付加機能も充実しています。
● システムの拡張性に優れた 3ch ステレオ・ミキサー機能を搭載。
V-Drums 音源に加え、追加音源や CD プレーヤー、MP3 プレーヤーなど複数の機器を接続し、同時にモニターすることができます。
さらに、音作りに不可欠な 3 バンド・イコライザーや、システムの拡張に有用な LINE OUT 端子も装しています。
● 持ち運びに便利なハンドル、キャスターを搭載。

安全上のご注意

マークについて

この機器に表示されているマークには、次のような意味があります。

注意

感電の恐れがあります。 キャピネットをあけないでください。

注意：感電防止のため、パネルやカバーを外さないでください。 この機器の内部には、お客様が修理／交換できる部品はありません。 修理は、お買い上げ店またはローランドお客様相談センターに依頼してください。

このマークは、機器の内部に絶縁されていない「危険な電圧」が存在し、感電の危険があることを警告しています。

このマークは、注意喚起シンボルです。取扱説明書などに、一般的な注意、警告、危険の説明が記載されていることを表わしています。

火災・感電・傷害を防止するには

⚠ 注意の意味について 警告と

	取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。
	取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。

図記号の例

	△は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。
	✕は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、✕の中に描かれています。左図の場合は、「分解禁止」を表わしています。
	●は、強制(必ずすること)を表わしています。具体的な強制内容は、●の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。

以下の指示を必ず守ってください

警告

- この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。

- この機器を分解したり、改造したりしないでください。

● 修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランドお客様相談センターに相談してください。

- 次のような場所での使用や保存はしないでください。

○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）

○ 水気の近く（風呂場、洗面台、濡れた床などや湿度の高い場所

○ 雨に濡れる場所

○ ホコリの多い場所

○ 振動の多い場所

警告

- この機器を、ぐらつく台の上や傾いた場所に設置しないでください。必ず安定した水平な場所に設置してください。

● 電源プラグは、必ず AC100V の電源コンセンに差し込んでください。

● 電源コードを無理に曲げたり、電源コードの上に重いものを載せたりしないでください。電源コードに傷がつき、ショートや断線の結果、火災や感電の恐れがあります。

- この機器を単独で、あるいはヘッドホン、アンプ、スピーカーと組み合わせて使用した場合、設定によっては永久的な難聴になる程度の音量になります。大音量で、長時間使用しないでください。

万一、聴力低下や耳鳴りを感じたら、直ちに使用をやめて専門の医師に相談してください。

警告

- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。

● 次のような場合は、直ちに電源を切って電コードをコンセントから外し、お買い上げ店またはローランドお客様相談センターに修理を依頼してください。

○ 電源コードやプラグが破損したとき
○ 煙が出たり、異臭がしたとき
○ 異物が内部に入ったり、液体がこぼれたりしたとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき

● お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。

- この機器を落としたり、この機器に強い衝撃を与えないでください。

- 電源は、タコ足配線などの無理な配線をしないでください。特に、電源タップを使用している場合、電源タップの容量（ワット／アンペア）を超えると発熱し、コードの被覆が溶けることがあります。

● 外国で使用する場合は、お買い上げ店またローランドお客様相談センターに相談してください。

● 本機の上に水の入った容器（花びんなど）、殺剤、香水、アルコール類、マニキュア、スプレ缶などを置かないでください。また、表面に付着した液体は、すみやかに乾いた柔らかい布で拭き取ってください。

警告

設置について

• この機器の近くにパワー・アンプなどの大型トランスを持つ機器があると、ハム（うなり）を誘導することがあります。この場合は、この機器との間隔や方向を変えてください。
  ● テレビやラジオの近くでこの機器を動作させると、テレビ画面に色ムラが出たり、ラジオから雑音が出ることがあります。この場合は、この機器を遠ざけて使用してください。
  ● 携帯電話などの無線機器を本機の近くで使用すると、着信時や発信時、通話時に本機から雑音が出ることがあります。この場合は、それらの機器を本機から遠ざけるか、もしくは電源を切ってください。
• 直射日光の当たる場所や、発熱する機器の近く、閉め切った車内などに放置しないでください。また、至近距離から照らす照明器具（ピアノ・ライトなど）や強力なスポット・ライトで長時間同じ位置を照射しないでください。変形、変色することがあります。
• 極端に温湿度の違う場所に移動すると、内部に水滴がつく（結露）ことがあります。そのまま使用すると故障の原因になりますので、数時間放置し、結露がなくなってから使用してください。
  ● 本機の上にゴム製品やビニール製品などを長時間放置しないでください。変形、変色することがあります。
  ● 本機にシールなどを貼らないでください。はがす際に外装の仕上げを損なうことがあります。
• 設置条件（設置面の材質、温度など）によっては本機のゴム足が、設置した台などの表面を変色または変質させることがあります。

ゴム足の下にフェルトなどの布を敷くと、安心してお使いいただけます。この場合、本機が滑って動いたりしないことを確認してからお使いください。

注意

• この機器は、風通しのよい、正常な通気が保たれている場所に設置して、使用してください。
  ● 付属のマウント・バーは PM-30 専用です。製品と組み合わせて使うと、不安定な状態となって落下や転倒を引き起こし、けがをするおそれがあります。
  ● 電源コードをコンセントに抜き差しするとは、必ず電源プラグを持ってください。
  ● 定期的に電源プラグを抜き、乾いた布でゴミやほこりを拭き取ってください。また、長時間使用しないときは、電源プラグをコンセントから外してください。電源プラグとコンセントの間にゴミやほこりがたまると、絶縁不良を起こして火災の原因になります。
  ● 接続したコードやケーブル類は、繁雑にならないように配慮してください。特に、コードやケーブル類は、お子様の手が届かないように配慮してください。
• この機器を設置するときや車に積むときなど、動くと危険な場合は、すべてのキャスターを外してください。
• この機器の上に乗ったり、機器の上に重いものを置かないでください。
• 濃れた手で電源コードのプラグを持って、コンセントに抜き差ししないでください。
• この機器を移動するときは、電源プラグをコンセントから外し、外部機器との接続を外してください。
  ● お手入れをするときには、電源を切って電源プラグをコンセントから外してください。
• 落雷の恐れがあるときは、早めに電源プラグをコンセントから外してください。

2～4 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。

電源について

本機を冷蔵庫、洗濯機、電子レンジ、エアコンなどのインバーター制御の製品やモーターを使った電気製品が接続されているコンセントと同じコンセントに接続しないでください。電気製品の使用状況によっては、電源ノイズにより本機が誤動作したり、雑音が発生する恐れがあります。電源コンセントを分けることが難しい場合は、電源ノイズ・フィルターを取り付けてください。
● 接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機器の電源を切ってください。
- 電源スイッチを切った後、本機上の LED は消えますが、これは主電源から完全に遮断されているわけではありません。完全に電源を切る必要があるときは、この機器の電源スイッチを切った後、コンセントからプラグを抜いてください。そのため、電源コードのプラグを差し込むコンセントは、この機器にできるだけ近い、すぐ手の届くところのものを使用してください。

お手入れについて

● 通常のお手入れは、柔らかい布で乾拭きするか、堅く絞った布で汚れを拭き取ってください。汚れが激しいときは、中性洗剤を含んだ布で汚れを拭き取ってから、柔らかい布で乾拭きしてください。
● 変色や変形の原因となるベンジン、シンナーおよびアルコール類は、使用しないでください。

修理について

• お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
• 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、またはローランドお客様相談センターにご相談ください。

その他の注意について

• 故障の原因になりますので、ボタン、つまみ、入出力端子などに過度の力を加えないでください。
• ケーブルの抜き差しは、ショートや断線を防ぐため、プラグを持ってください。
• この機器は多少発熱することがありますが、故障ではありません。

● 音楽をお楽しみになる場合、隣近所に迷惑がかからないように、特に夜間は、音量に十分注意してください。ヘッドホンを使用すれば、気がねなくお楽しみいただけます。
- 輸送や引っ越しをするときは、この機器が入っていたダンボール箱と緩衝材、または同等品で梱包してください。
- この機器が入っていた梱包箱や緩衝材を廃棄する場合、各市町村のゴミの分別基準に従って行ってください。
● 接続には、当社ケーブル（PCS シリーズなど）をご使用ください。他社製の接続ケーブルをご使用になる場合は、次の点にご注意ください。

○ 接続ケープルには抵抗が入ったものがあります。本機との接続には、抵抗入りのケープルを使用しないでください。音が極端に小さくなったり、全く聞こえなくなる場合があります。ケープルの仕様につきましては、ケープルのメーカーにお問い合わせください。

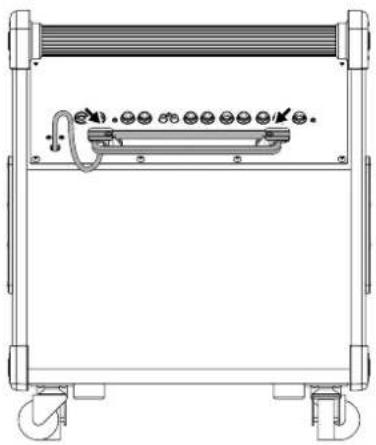

● 運搬／収納時には、AC コードを本体背面のコード・フックに巻き付けてください。

PM-30 には、次のものが付属しています。パッケージを開けたら、すべてのものが入っているか確認してください。不足している場合は、お買い上げになった販売店までご連絡ください。

□本体

PM-30 は、運搬に便利なキャスターが付属しています。

■ キャスターの脱着について

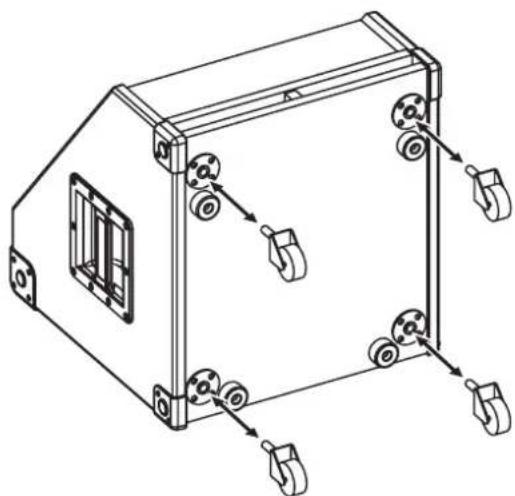

キャスターは、下図のように脱着できます。

この機器を設置するときや車に積むときなど、動くと危険な場合には、すべてのキャスターを外してください。

この機器は重いので、万一の転倒や落下によるケガなどの危険を防止するために、運搬時は必ず 2 人以上で運ぶようにしてください。

キャスターを取り付けた状態で使用するときは、必ず安定した水平な場所で使用してください。

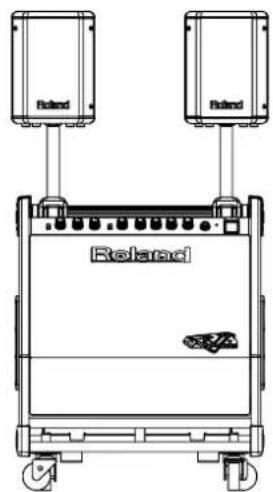

1. 図のようにサテライト・スピーカーを逆さまに床置きし、マウント・バーをねじ込みます。

※ サテライト・スピーカーを逆さまにするときは、新聞や雑誌などを敷いた上で作業をすると傷を付けずに作業できます。

マウント・バーの側面に開いた穴にドライバーなど硬い棒を挿し、それを持ってねじ込むとより少ない力で固定ができます。

1. 付属クランプのハンド・ノブ（A）をゆるめてクランプを開きます。

1. サテライト・スピーカーを固定するパイプ（直径38.1mm）にクランプを取り付け、ハンド・ノブ（A）を締め付けます。

※ ハンド・ノブ（A）を締めるときは、ワッシャーを挟まないようにしてください。ワッシャーを挟んだままハンド・ノブ（A）を締め付けると、締め付けが不十分になったリクランプを破損したりする場合があります。

1. ハンド・ノブ（B）をゆるめます。

2. マウント・バーを取り付けたサテライト・スピーカーを持ち、マウント・バーの先端部をクランプに挿入します。

1. ハンド・ノブ（B）をゆっくり 締め付けて、確実に固定します。

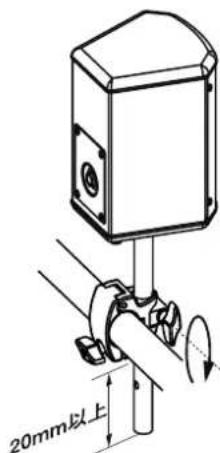

※ 脱落等の防止のために、マウント・バーを固定する位置は、マウント・バーの先端が 20mm 以上飛び出る位置で固定してください。

※ サテライト・スピーカーをはずすときは、取り付け時と逆の手順で作業してください。

サテライト・スピーカー落下防止のため、確実に固定されたことを確認してから手を離してください。

サテライト・スピーカー転倒防止のため、地面に対して垂直に取り付けてください。

着脱時に手を挟まないように注意してください。

各部の名称と働き

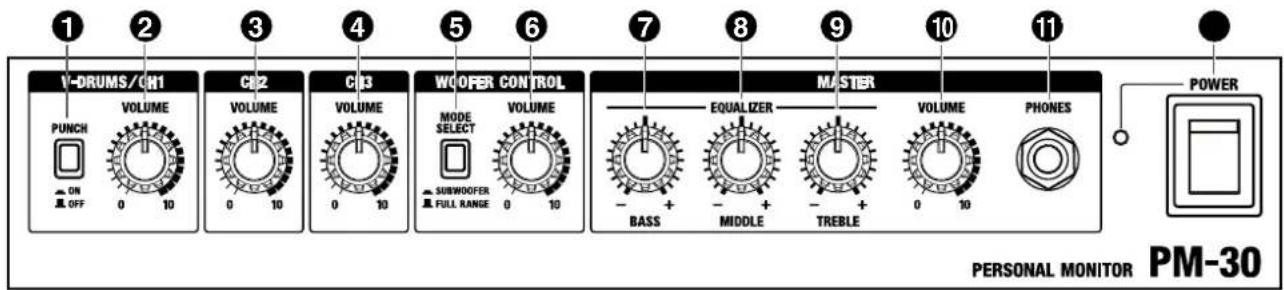

本体：フロント・パネル

V-DRUMS/CH1 (V-DRUMS /チャンネル 1)

1. PUNCH スイッチ

このスイッチをオンにすると、パワー感を強調したダイナミックなドラム・サウンドが得られます。お好みに応じて切り替えてください。

※ この機能は、V-DRUMS/CH1 に接続した機器に効果があります。

2. VOLUME つまみ

V-DRUMS/CH1 に接続した機器の音量を調整します。

※ 出力レベルの高いドラム音源を接続した場合、音量を上げすぎると音が歪むことがあります。

CH2 (チャンネル 2)

3. VOLUME つまみ

CH2 に接続した機器の音量を調整します。

CH3 (チャンネル 3)

4. VOLUME つまみ

CH3 に接続した機器の音量を調整します。

WOOFER CONTROL (ウーファー・コントロール)

5. MODE SELECT スイッチ

本体から出力される音域を切替えます。

SUBWOOFER: 低音域のみが出力されます。 サテライト・スピーカーと組み合わせることで、臨場感あふれるドラム・サウンドが得られます。V-Drums スタンドとの使用に最適です。

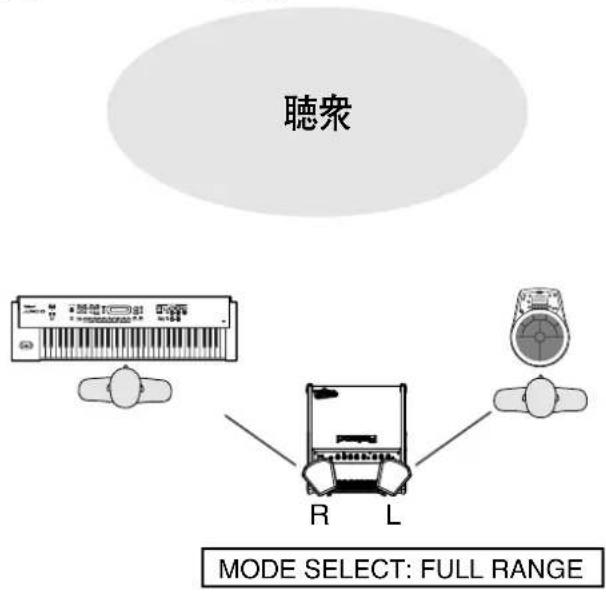

FULL RANGE: 低音から高音までのワイド・レンジな音が出力され、高い音圧感が得られます。また、小規模なアンサンプルに V-Drums 用メイン・スピーカーとして使用することができます。

※ SPEAKER OUT 出力／ヘッドホン出力／LINE OUT 出力には効きません。

『セッティング例』(P.12)

6. VOLUME つまみ

本体の音量を調整します。

サテライト・スピーカーとの音量バランスを調整することができます。

※ SPEAKER OUT出力/ヘッドホン出力/LINE OUT出力には効きません。

※ WOOFER CONTROL VOLUME つまみを0にすると、本体のスピーカーは鳴りません。

MASTER (マスター)

EQUALIZER

7. BASS つまみ

低音域の音質を調整します。

8. MIDDLE つまみ

中音域の音質を調整します。

9. TREBLE つまみ

高音域の音質を調整します。

10.VOLUME つまみ

システム全体の音量を調整します。

※ ヘッドホン使用時には、ヘッドホンの音量を調整します。

※ LINE OUT 出力には効きません。

11.PHONES ジャック

ステレオ・ヘッドホン（別売）を接続します。

※ ヘッドホン使用時は、本体のスピーカーおよびサテライト・スピーカーは鳴りません。

12. POWER スイッチ

本機の電源をオン／オフします。

※ 本機や接続機器の破損を防止するために、「電源の入れ方／切りかた」（P.10）に従って操作してください。

※ この機器は回路保護のため、電源をオンしてからしばらくは動作しません。

本体：リア・パネル

V-DRUMS/CH1 (V-DRUMS / チャンネル 1)

13.V-DRUMS 入力ジャック

V-Drums 音源モジュールの PHONES OUT からの出力を 本のステレオ・ケーブル（別売）を使って接続します。

V-DRUMS 入力の使用例について、詳しくは『接続のしかた』(P.10)をご覧ください。

14.LINE IN (L/MONO, R) ジャック

V-Drums 音源モジュールなどのライン機器を接続します。出力がモノラルの機器は、L/MONO に接続します。

CH2 (チャンネル 2)

15.LINE IN (L/MONO, R) ジャック

ライン機器（シンセサイザー／音源モジュール等）を接続します。出力がモノラルの機器は、L/MONO に接続します。

CH3 (チャンネル 3)

16.LINE IN (L/MONO, R) ジャック

ライン機器（レコーダー、CD/MP3 ブレーヤー等）を接続します。

CD ブレーヤー等の接続時に便利な、RCA PIN タイプの入力を装備しています。出力がモノラルの機器は、L/MONO に接続します。

LINE OUT (ライン・アウト)

17.LINE OUT (L/MONO, R) ジャック

PA や録音機器などを接続します。

※ MODE SELECT スイッチ/ EQUALIZER/ MASTER VOLUME は効きません。

SPEAKER OUT (スピーカー・アウト)

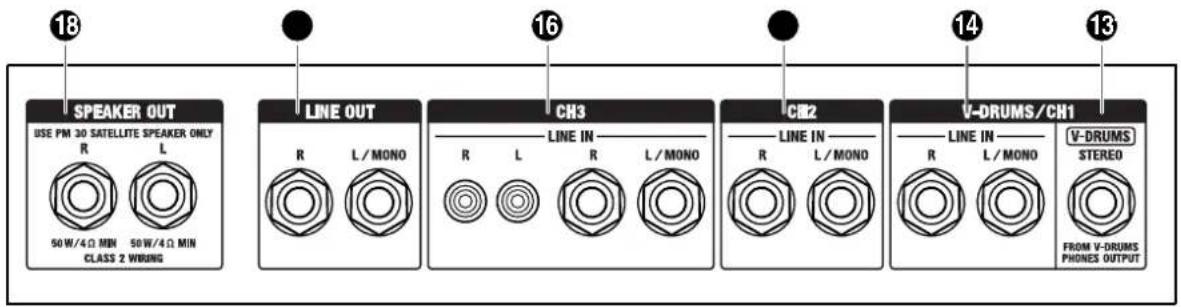

18.SPEAKER OUT (L, R) ジャック

1 付属のスピーカー・ケーブルを使って、サテライト・スピーカーに接続します。

※ 接続ケーブルは、必ず付属のスピーカー・ケーブルを使用してください。
※ 接続するスピーカーは、付属のサテライト・スピーカーを使用してください。
※ 故障の原因となりますので、スピーカー・ケーブルの挿抜は、必ず本機の電源をオフにした状態で行ってください。

サテライト・スピーカー： リア・パネル

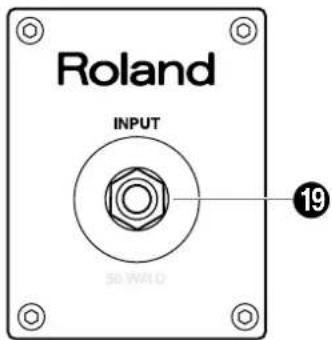

19. INPUT ジャック

付属のスピーカー・ケーブルを使って、本体 SPEAKER OUT ジャックと接続します。

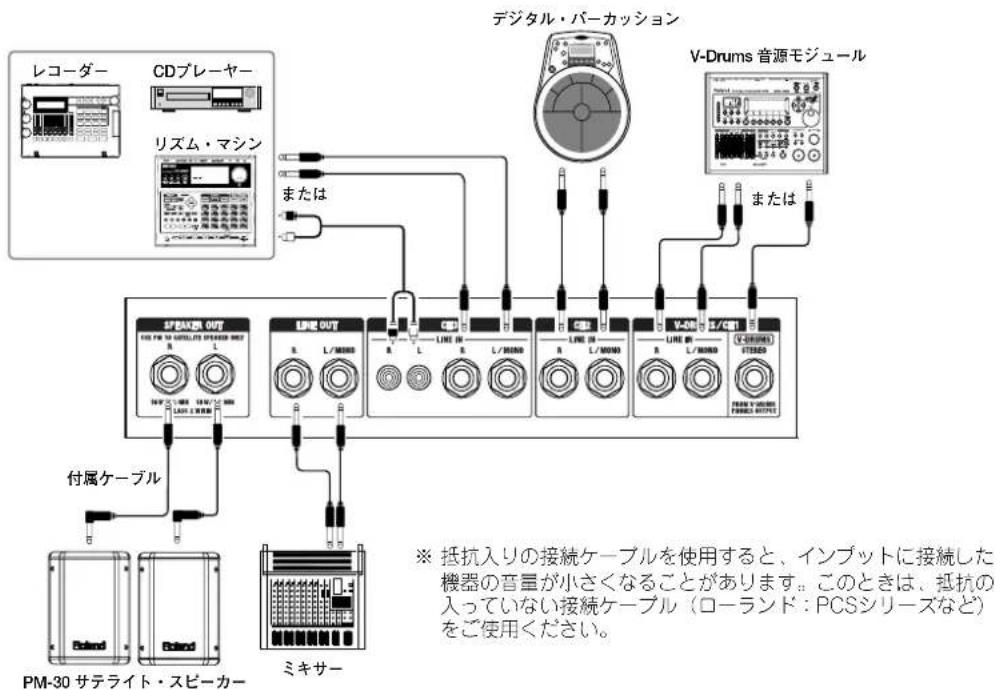

接続例 1

電源の入れ方／切りかた

正しく接続したら、必ず次の手順で電源を入れてください。手順を問違えると、誤動作をしたリスピーカーなどが破損したりする恐れがあります。

1. PM-30 および各接続機器の音量つまみがすべて最小になっていることを確認します。

2. PM-30 のインプット（V-DRUMS/CH1 ～ CH3）に接続されている機器の電源を入れます。

3. PM-30 の電源を入れます。

4. PM-30 の LINE OUT ジャックに接続している機器があれば、機器の電源を入れます。

5. 各機器の音量を調節します。

6. 電源を切るときは、各機器の音量を最小にしてから、電源を入れるときと逆の手順で電源を切ります。

※ この機器は回路保護のため、電源をオンにしてからしばらくは動作しません。また急に大音量が出ることを防ぐため、必ず音量を絞ってから電源をオンにしてください。電源をオンにするときにスピーカーから音がすることがありますが故障ではありません。

※ 他の機器と接続するときは、誤動作やスピーカーなどの破損を防ぐため、必ずすべての機器の音量を絞った状態で電源を切ってください。

音量設定について

PM-30 を最良の音で使用するために、音量設定を以下のように行ってください。

1. V-DRUMS/CH1 \~ CH3 の VOLUME つまみ、WOOFER CONTROL の VOLUME つまみ、EQUALIZER の各つまみをセンターの位置に、MASTER VOLUME つまみを 0 に設定します。PUNCH 機能や WOOFER MODE はお好みで設定してください。

2. V-DRUMS/CH1～ CH3に接続した機器を操作し、PM-30に音声を入力（V-Drums のデモや CD などを再生）します。

3. MASTER VOLUMEつまみを操作して、音量設定や音質調整しやすい音量に仮設定します。

4. V-DRUMS/CH1～CH3のVOLUMEつまみを操作して、接続機器の音量バランスを調節します。

5. WOOFER CONTROLのVOLUMEつまみを操作して、サテライト・スピーカーとの音量バランスをとりながら、本体の音量を調整します。

6. BASS つまみ、MIDDLE つまみ、TREBLE つまみを操作して全体の音質を調整します。

7. MASTER VOLUME つまみを操作して全体の音量を再調整します。

※ 音が歪んでしまうときは、MASTER VOLUME つまみ、V-DRUMS/CH1 \~ CH3 の VOLUME つまみ、そして V-DRUMS/CH1 \~ CH3 に接続している機器の音量調整つまみのいずれかを下げて、音が歪まない状態に調整します。

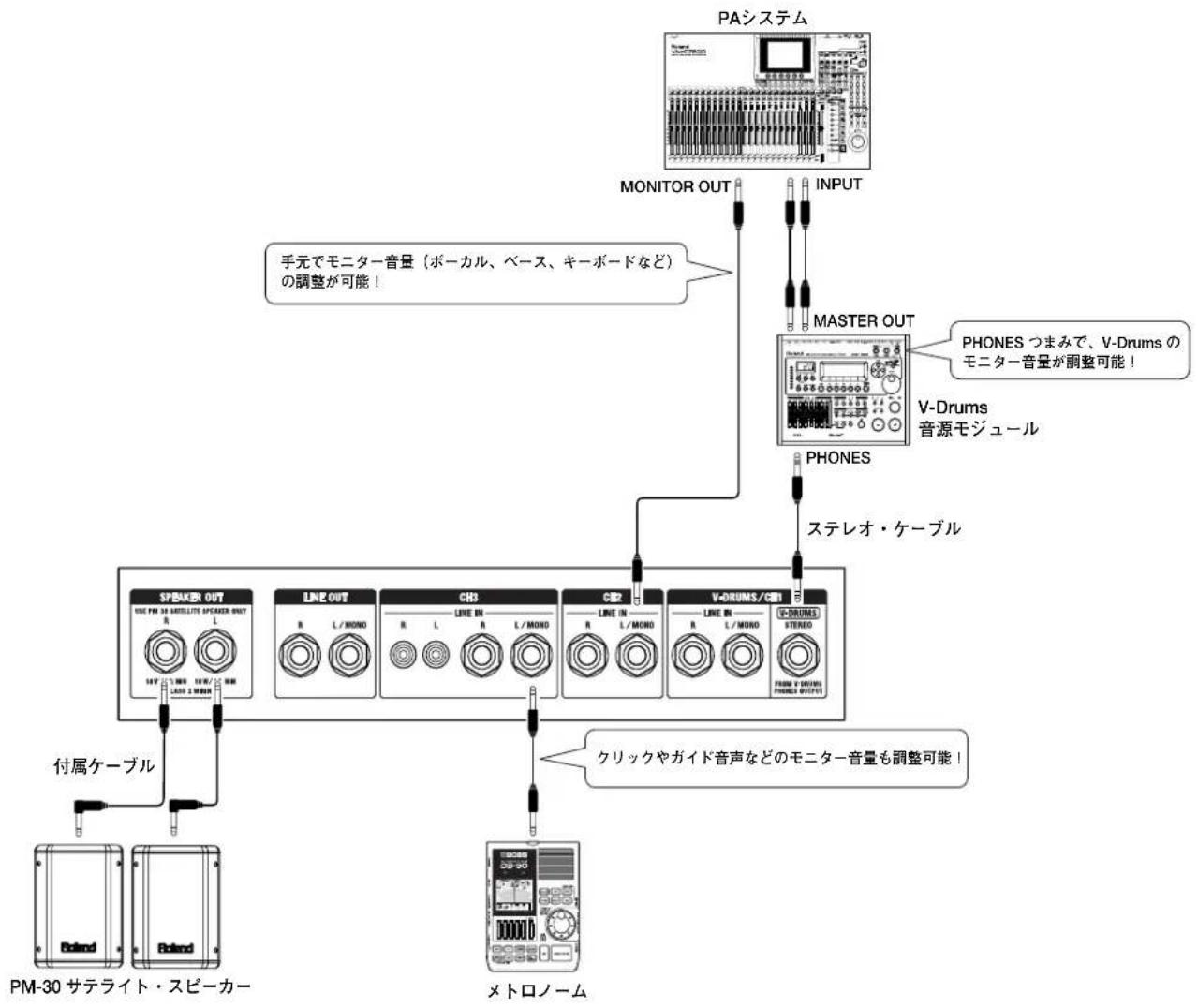

接続例 2（ステージ用モニターとして使用する場合）

PM-30 の豊富な入出力機能を最大限に活かし、ステージでのモニターとして使用する場合の接続を紹介します。

V-Drums の音声、V-Drums 以外の音声を同時にモニターできます。

また、この接続の特長は、PA への出力レベルは一定のまま、モニター（PM-30）の音量を V-Drums 音源モジュール上の PHONES つまみで調整することができるところです。


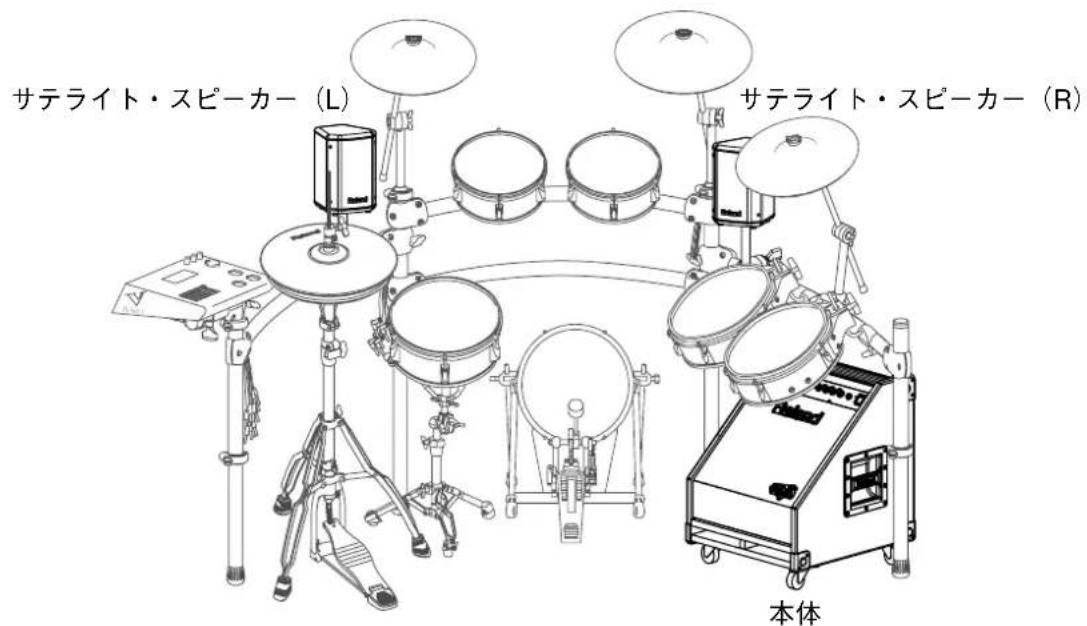

V-Drums スタンドとのセッティング

MODE SELECT: SUBWOOFER

※ セッティングによっては本体の出力音により、V-Drums パッドが誤動作する場合があります。その場合は、本機と V-Drums パッドの距離を離すか、V-Drums 音源でパッドの感度を下げて対策をしてください。

PM-30 は V-Drums 用モニターのみならず、様々な機器のモニターとして、または小規模ステージなどの簡易 PA として使用することができます。

いくつか具体的な例を紹介します。

サテライト・スピーカーを本体のハンドルに取り付ける

V-Drums スタンドへの取り 付けと同様の手順で、サテライト・スピーカーを本体上部ハンドルに固定することで、一体型ステレオ・モニター・システムとして使用することができます。

小規模スタジオでのバンド演奏時に、V-Drums 演奏者の背後に置くことで、アコースティック・ドラムに近い感覚で、他のメンバーも同時に V-Drums の音をモニターすることができます。

サテライト・スピーカー転倒防止のため、地面に対して垂直に取り付けてください。

応用例 1

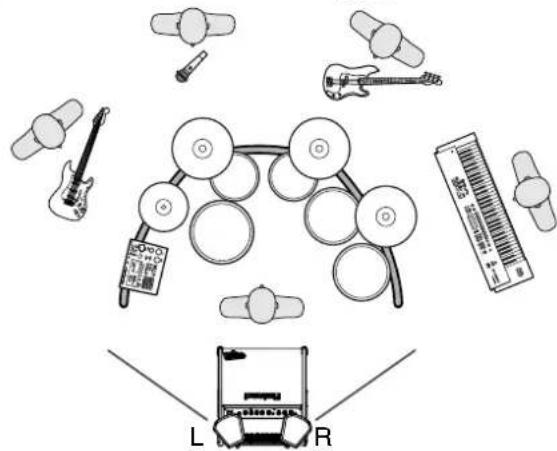

小規模スタジオでのバンド演奏時に、V-Drums 用メイン・スピーカーとして使用する

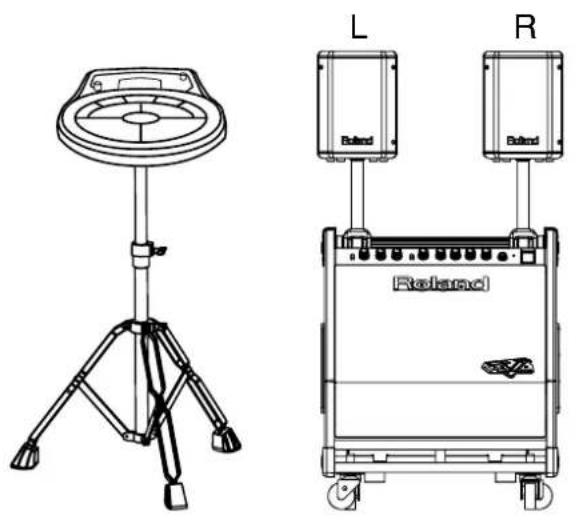

デジタル・パーカッション用モニターとして使用する

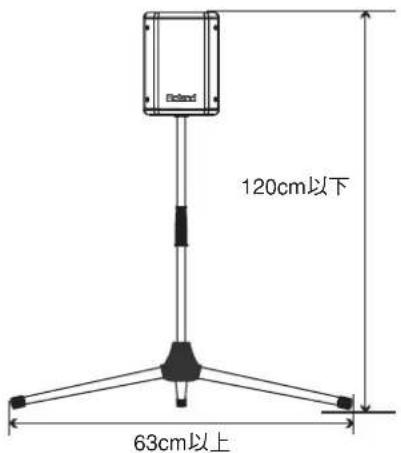

サテライト・スピーカーを市販の マイク・スタンドに取り付ける

サテライト・スピーカーからマウント・バーを外すと、マイク・スタンド（別売）に固定することができます。

図のように、サテライト・スピーカーを離して設置することができ、ステレオ感を強調するなど、スピーカー・レイアウトの自由度が広がります。

メモ

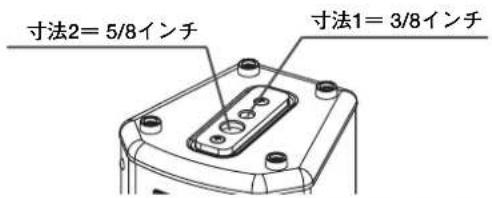

2 種類のねじ寸法に対応しています。ご使用のマイク・スタンドに合った方を使用してください。

応用例 3

簡易 PA として使用する

サテライト・スピーカーを卓上に置く

サテライト・スピーカーからマウント・バーを外すと卓上に置くことができます。

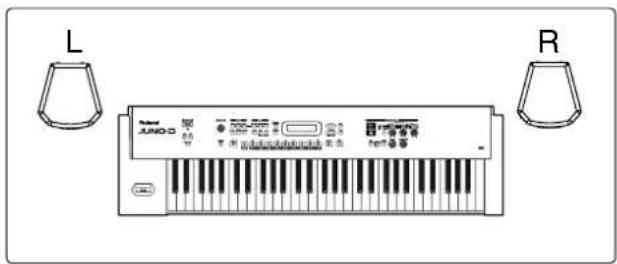

シンセサイザーなどの演奏時、広がりのある 2.1ch モニターとして使用することができます。

ご注意!

• 安定した水平な場所に設置してください。
• 本機は防磁設計ではありません。

本体

※ PHONESジャック使用時、本体と サテライト・スピーカーは鳴りません。

サテライト・スピーカー

故障と思う前に

本体スピーカーから音が出ない

☐ WOOFER CONTROL VOLUME つまみが 0 になっていませんか？

→ WOOFER CONTROL VOLUME つまみをまわして音量を上げてください。

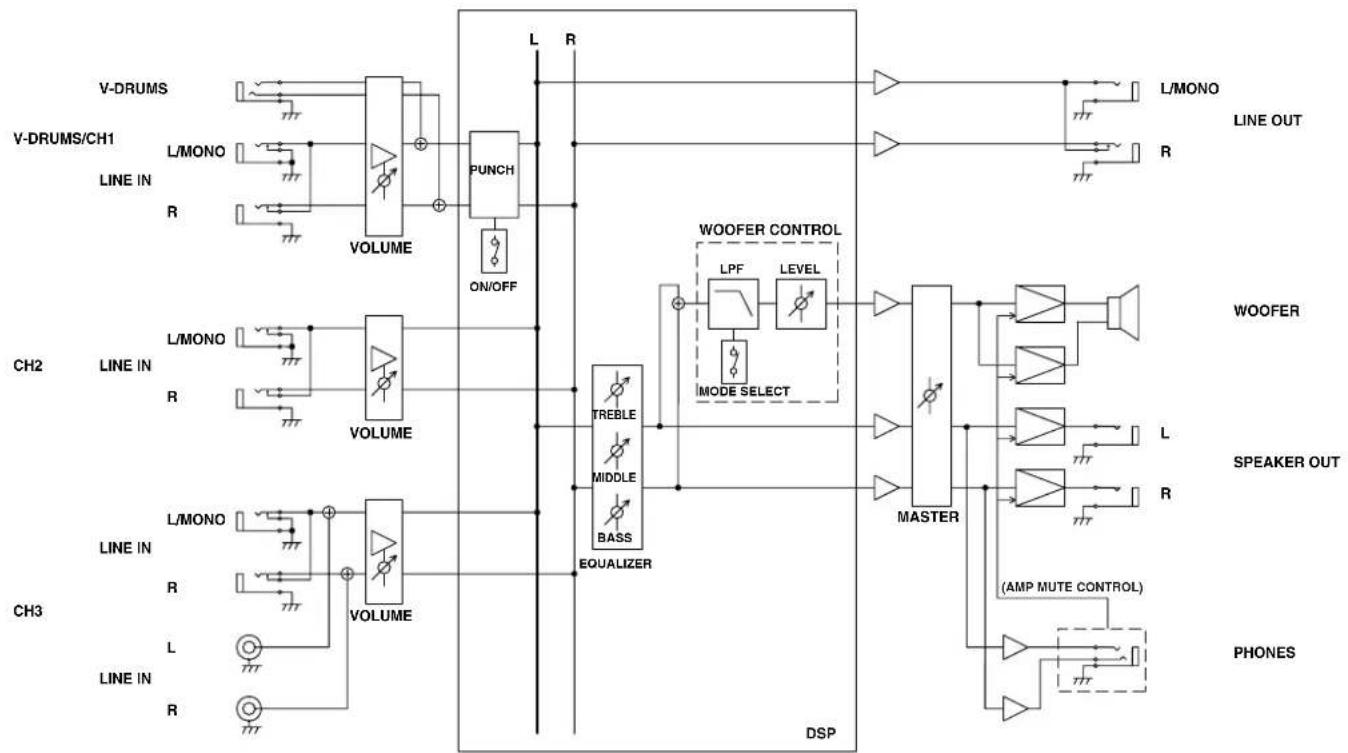

主な仕様

● 定格出力

200W（本体 100W + サテライト・スピーカー50W × 2） ライン・イン・ジャック（標準、RCA ピンタイプ）

● 規定入力レベル (@ 1kHz)

インプット

チャンネル 1 (V-DRUMS) : -10 \~ +4dBu

(ライン・イン) : -20 \~ +4dBu

チャンネル 2（ライン・イン）：-10～+4dBu

チャンネル 3（ライン・イン）：-10～+4dBu

● 規定出力レベル

ライン・アウト：+4dBu

スピーカー・アウト：50W / 4Ω

● スピーカー

本体：30cm × 1（ウーファー）

7.7cm × 1 (ツィーター)

サテライト・スピーカー：10cm × 2（フル・レンジ）

● コントロール

〈V-DRUMS /チャンネル 1〉

パンチスイッチ

ボリュームつまみ

〈チャンネル 2〉

ボリュームつまみ

〈チャンネル 3〉

ボリュームつまみ

〈ウーファー・コントロール〉

モード・セレクトスイッチ

ボリュームつまみ

〈マスター〉

ベースつまみ（イコライザー）

ミドルつまみ（イコライザー）

トレブルつまみ（イコライザー）

ボリュームつまみ

電源スイッチ

- インジケーター

パワー

● 接続端子

本体

V-DRUMS イン・ジャック（ステレオ標準タイプ）

ライン・イン・ジャック（標準タイプ）

〈チャンネル 2〉

ライン・イン・ジャック（標準タイプ）

〈チャンネル 3〉

2) ライン・イン・ジャック（標準、RCA ピンタイプ）

ライン・アウト・ジャック（標準タイプ）

スピーカー・アウト・ジャック（標準タイプ）

ヘッドホン・ジャック（ステレオ標準タイプ）

サテライト・スピーカー

インプット・ジャック（標準タイプ）×2

● 電源

AC 100 V (50/60 Hz)

● 消費電力

63W

● 外形寸法

本体

(キャスター含まず)

451（幅）× 482（奥行き）× 482（高さ）mm

(キャスター含む)

451（幅）× 482（奥行き）× 533（高さ）mm

サテライト・スピーカー

152（幅）× 158（奥行）× 209（高さ）mm

● 質量

本体

(キャスター含まず)

24.3kg

(キャスター含む)

25.0kg

サテライト・スピーカー

2.2kg（片側）

● 付属品

マウント・バー× 2

クランプ×2

スピーカー・ケーブル（3.5m）×2

キャスター× 4

取扱説明書

保証書

ローランド ユーザー登録カード

※ 0 dBu = 0.775 Vrms

ご注意!

製品の仕様および外観は、改良のため予告なく変更する

ことがあります。

お問い合わせの窓口

● 製品に関するお問い合わせ先

ローランドお客様相談センター 050-3101-2555

電話受付時間：月曜日～土曜日 10:00～17:30（年末年始を除く）

※IP電話からおかけになって繋がらない場合には、お手数ですが、電話番号の前に“0000”（ゼロ4回）をつけてNTTの一般回線からおかけいただくか、携帯電話をご利用ください。

※上記窓口の名称、電話番号等は、予告なく変更することがありますのでご了承ください。

- 最新サポート情報

製品情報、イベント／キャンペーン情報、サポートに関する情報など

ローランド・ホームページ http://www.roland.co.jp/
