製品タイプ	液晶モニター
ブランド	AOC
モデル	C27G2X
画面サイズ	68.6 cm（27インチ）
最適解像度	1920×1080 @60Hz
最大解像度	1920×1080 @165Hz（HDMI/DP）
最大リフレッシュレート	165Hz
表示色	1670万色
接続端子	VGA、HDMI×2、DisplayPort、イヤホン出力
電源	100-240V～ 50/60Hz 1.5A
消費電力（標準）	31W
消費電力（最大）	≤41W
消費電力（待機）	≤0.3W
チルト角度	-5°～23°
高さ調節	130mm
VESAマウント	対応（別売りアーム使用）
主な機能	Adaptive-Sync、AMD FreeSync Premium、ゲームモード（FPS/RTS/レーシング）、ローブルーモード、HDR Effect、オーバードライブ、MBR
お手入れ方法	柔らかい布で拭く。強い洗剤は使用しない。掃除前に電源コードを抜く。
安全注意	不安定な場所に設置しない。通気を確保する。異物を挿入しない。液体をこぼさない。

よくある質問 - C27G2X AOC

モニターの電源が入らない場合の対処法は？

電源ボタンがオンになっているか確認し、電源コードがコンセントとモニターに正しく接続されているか確認してください。それでも点灯しない場合は、別のコンセントを試すか、電源コードの損傷を確認してください。

画面に画像が表示されない場合の確認項目は？

まず、電源コードと信号ケーブル（VGA/HDMI/DP）が正しく接続されているか確認します。コンピュータを再起動し、最初の画面（ログイン画面）が表示されるか確認してください。表示されない場合は、ビデオカードの周波数がモニターの対応範囲内か確認し、適切な解像度に設定してください。

FreeSync機能を有効にする方法は？

OSDメニューで「Game Setting」→「AMD FreeSync」を選択し、オンにします。対応するグラフィックスカード（Radeon RXシリーズなど）と、DisplayPortまたはHDMI接続が必要です。また、グラフィックドライバ側でもFreeSyncを有効にしてください。

OSDメニューの操作方法は？

モニター下部のメニュー/ENTERボタンを押してOSDを開きます。上下のボタン（< または >）で項目を選択し、メニューボタンで確定します。左右ボタンで設定値を変更し、自動/終了ボタンで閉じます。

画面の明るさやコントラストの調整方法は？

OSDメニューから「Luminance」を選択し、Brightness（明るさ）とContrast（コントラスト）を0〜100の範囲で調整します。ゲームモードやエコモードでプリセットを選ぶこともできます。

壁取り付けは可能ですか？

可能です。付属のスタンドを取り外し、別売りのVESAマウントアーム（100×100mm対応）を使用して壁に取り付けます。取り付け前に必ず電源を切り、安全な場所に設置してください。

モニターの掃除方法は？

柔らかい布で埃を拭き取ります。汚れがひどい場合は、中性洗剤を薄めた水で濡らした布を固く絞って拭き、乾いた布で拭き取ります。アルコールやシンナーなどの強い洗剤は絶対に使用しないでください。掃除の前に電源コードを抜いてください。

ゲームモードの設定方法は？

OSDメニューの「Game Setting」→「Game Mode」から、FPS、RTS、レーシングなどのプリセットを選べます。また、Gamer 1〜3に好みの設定を保存することもできます。外部ボタン（ゲームモード/<）から直接切り替えも可能です。

ブルーライト軽減機能はありますか？

はい、「LowBlue Mode」という機能があります。OSDの「Game Setting」から設定でき、マルチメディア、インターネット、オフィス、読書などのモードを選択してブルーライトを低減します。

リフレッシュレートの変更方法は？

Windowsのディスプレイ設定でリフレッシュレートを変更できます。また、モニターのOSDで「Extra」→「DP Capability」を確認し、必要に応じてDP1.2に設定してください（FreeSync使用時はDP1.2が必要）。対応するケーブルを使用し、グラフィックドライバの設定でも変更できます。

使用説明書 C27G2X AOC

Adaptive-Sync 機能（一部のモデルでのみ利用可能です）......11

AMD FreeSync Premium 機能 （一部のモデルでのみ利用可能です）.....11

調整する....12

ホットキー....12

OSD 設定....13

Luminamce (輝度) 14

Image Setup ( 画像調節 ) (C27G2/C27G2X) .... 15

Color Setup (色設定)....16

Picture Boost (部分ハイライト) 17

OSD Setup (OSD 設定) 18

Game Setting (ゲーム設定)....19

Extra (その他) 21

Exit (終了) 22

LED インジケータ 23

トラブルシューティング....24

仕様....25

一般仕様....25

プリセットディスプレイモード......27

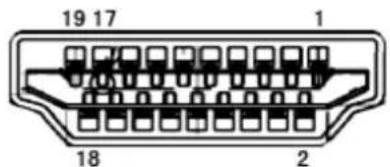

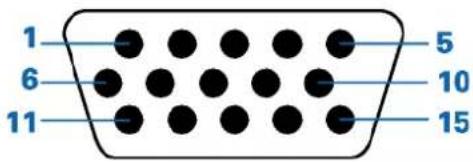

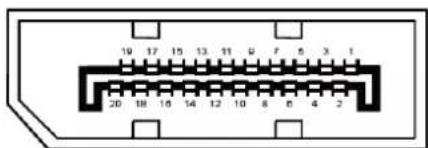

ピン割り当て....29

プラグアンドプレイ....31

安全

表示区分

ここでは、本書で用いられる表記の規則について説明します。

メモ、注意、警告

本書を通じて、一部の文が記号を伴い、太字あるいは斜体の文字で表示されています。これらの文章はメモ、注意、あるいは警告であり、次のように使用されます：

メモ：「メモ」は、ご使用のコンピュータシステムの使用に役立つ重要な情報を示しています。

注意：「注意」は機器への破損あるいはデータ損失の危険性を示し、これを防ぐ方法について説明しています。

警告：「警告」は身体への危険性を示し、これを防ぐ方法について説明しています。一部の警告表示はこれら以外の形式で表記され、記号が伴わない場合もあります。そのような場合は、特定の表記による警告表示が監督当局により義務付けられています。

電源

モニターは、ラベルに示されている電源のタイプからのみ操作する必要があります。家庭に供給されている電源のタイプが分からない場合、販売店または地域の電力会社にお問い合わせください。

モニターには三叉のアース用プラグ（3番目（アース用）ピンが付いたプラグ）が付属しています。このプラグは、安全機能としてアースされたコンセントにのみ適合します。コンセントが三芯プラグに対応していない場合、電気技術者に正しいコンセントを設置してもらうか、アダプタを使用して装置を安全にアースしてください。アースされたプラグの安全性を無効にしないでください。

! 雷が鳴っているときや、長期間使用しない場合は、プラグを抜いてください。これで、サージ電流による損傷からモニターが保護されます。

電線と延長コードに過負荷をかけないでください。過負荷をかけると、火災や感電の恐れがあります。

! 満足のゆく操作性を確保するために、モニターは UL 認証済みで 100-240V AC、最小 5A の間の表示を持つ適切に設定されたレセプタクルを搭載したコンピュータでのみ使用してください。

装置はコンセントのそばに取り付け、すぐに電源プラグを抜けるようにしてください。

設置

モニターを不安定なカート、スタンド、三脚、ブラケット、あるいはテーブルの上に設置しないでください。モニターが落下した場合、人体の負傷を招く恐れがあり、また製品に重大な破損を与えることがあります。製造元推奨あるいは当製品と併せて販売されているカート、スタンド、三脚、ブラケット、あるいはテーブルにてご使用ください、製品の設置の際は製造元による使用説明に従い、製造元推奨のマウントアクセサリをご使用ください。カートに製品を乗せている場合、移動の際には特にご注意ください。

! モニターキャビネットのスロットに異物を差し込むことはおやめください。回路部品を破損し、火災あるいは感電を引き起こす恐れがあります。モニターに液体をこぼさないようにしてください。

製品の液晶部分を床面に置かないでください。

モニターを壁や棚に取り付ける場合、メーカーが推奨するマウントキットを使用し、キットの指示に従ってください。

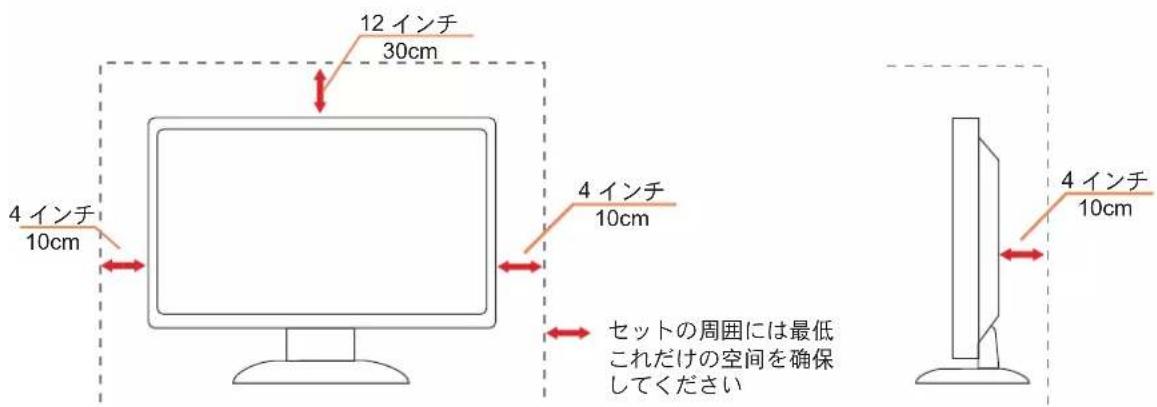

! モニター周囲には、下図のように空間を残してください。空間がない場合、通気が悪化し、火災あるいはモニターの損傷につながる場合があります。

モニターを壁またはスタンド上に取り付ける場合は、下記のモニター周辺の推奨換気エリアを参照してください：

スタンドに取り付けた状態

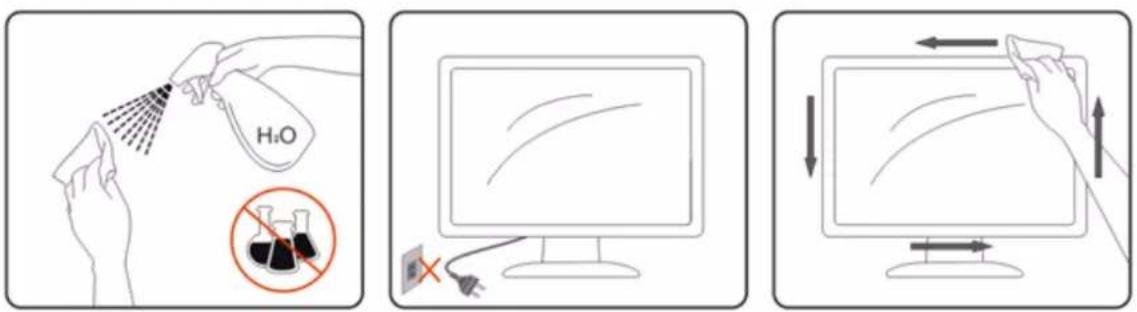

お手入れ

キャビネットは常時柔らかい布で掃除してください。強い洗剤を使用すると製品キャビネットが焼灼することがあります。薄めた洗剤を使用して汚れを拭き取ってください。

掃除の際は、製品の内部に洗剤が入らないようご注意ください。画面表面に傷をつけないよう、清掃用布は柔らかいものを使用してください。

製品を洗浄する前に、電源コードを抜いてください。

製品から異臭、雑音、煙が発生した場合は、すぐに電源を抜き、サービスセンターまでご連絡ください。
! 通気口がテーブルやカーテンなどで遮断されていないことをお確かめください。
液晶モニターの動作中は、激しい振動や、強い衝撃を与えないでください。
! モニターの操作中あるいは運搬中に、モニターを叩いたり落としたりしないでください。

セットアップ

同梱されているもの

電源コード DP ケーブル HDMI 信号ケ Audio/D=Sub ナログ信号ケーブル

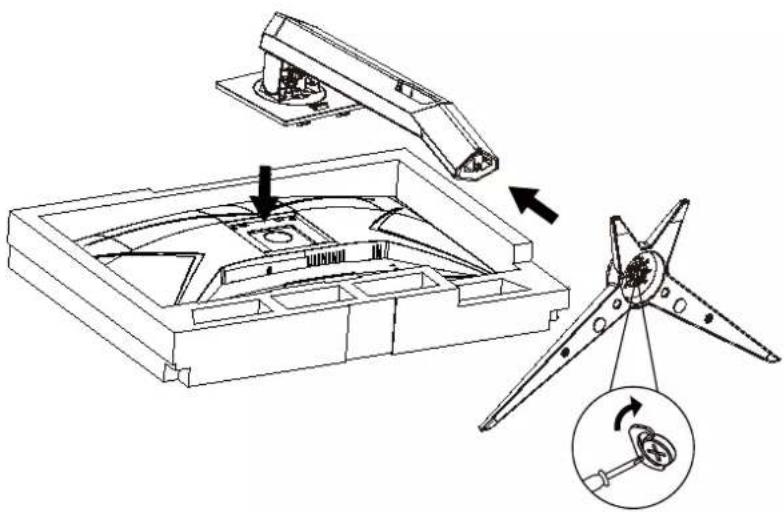

スタンドとベースの取付け

次の手順に従って、ベースの取り付けおよび取り外しを行ってください。

取り付け：

最適な表示をお楽しみいただくため、モニターの正面を見て、モニターの角度をお好みに合わせて調整することをお奨めします。

モニターの角度を変える際は、モニターの転倒を防ぐため、スタンド部分を押さえながら行ってください。

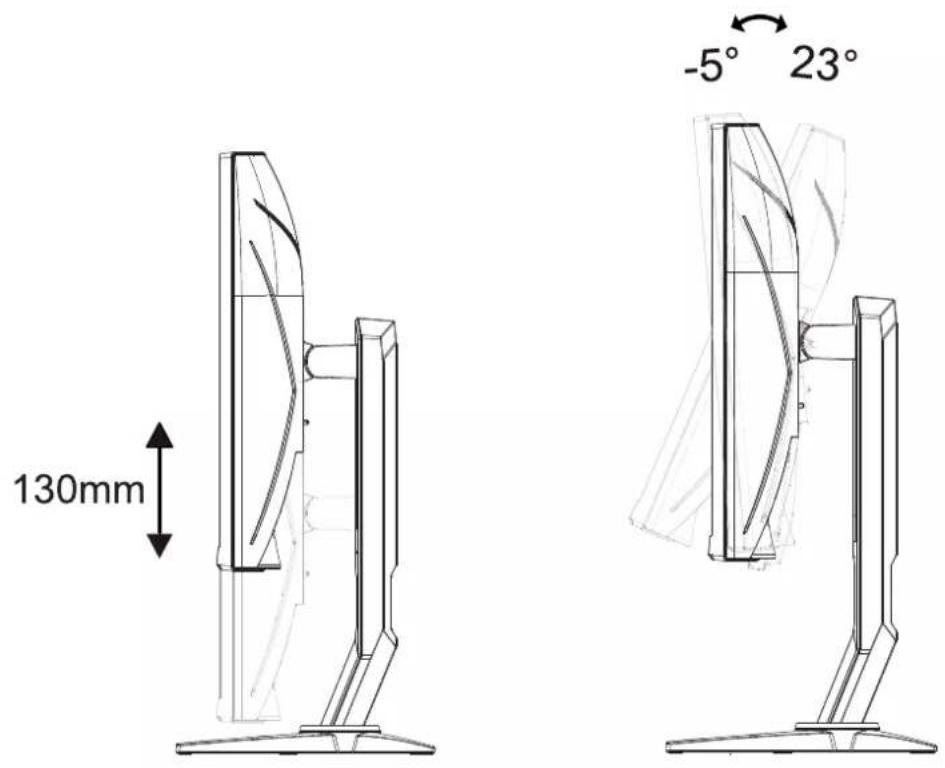

モニタは下のように調整できます。

メモ：

*角度、向きを調節する場合は、手で液晶パネルを押さえないでください。液晶パネル損傷の原因となります。

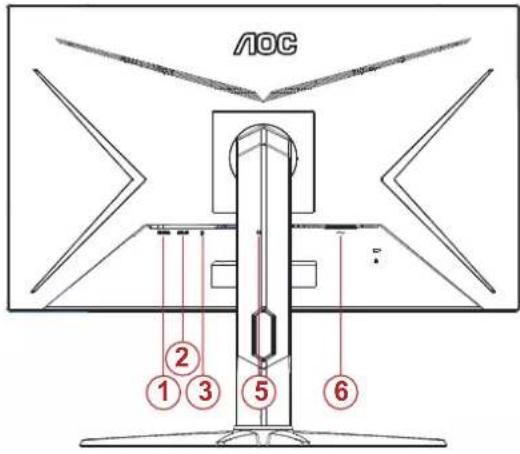

モニターを接続する

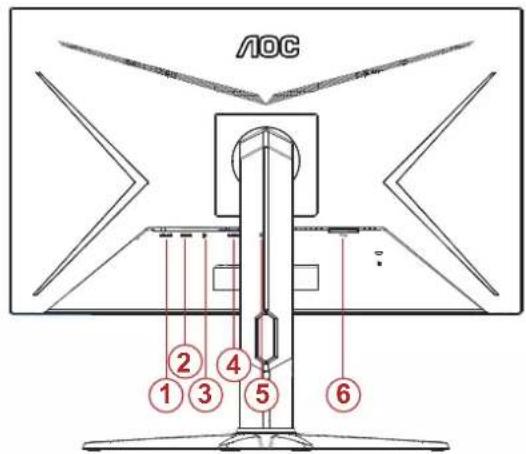

モニターとコンピュータの背面へのケーブル接続：

C27G2/C27G2XCQ27G2/C27G2Z/CQ27G2S

1. HDMI-2
2. HDMI-1
3. DisplayPort
4. D-SUB
5. イヤホン
6. 電源

PC に接続する

1. 電源コードをディスプレイ背面にしっかり接続します。
2. コンピュータの電源をオフにして、電源ケーブルを抜きます。
3. ディスプレイ信号ケーブルを、コンピュータ背面のビデオコネクタに接続します。
4. コンピュータとディスプレイの電源コードをコンセントに差し込みます。
5. コンピュータとディスプレイの電源をオンにします。

モニターに画像が表示されたら、取り付けは完了です。画像が表示されない場合、トラブルシューティングを参照してください。

機器を保護するため、接続する前に必ずPCおよび液晶モニターの電源を切ってください。

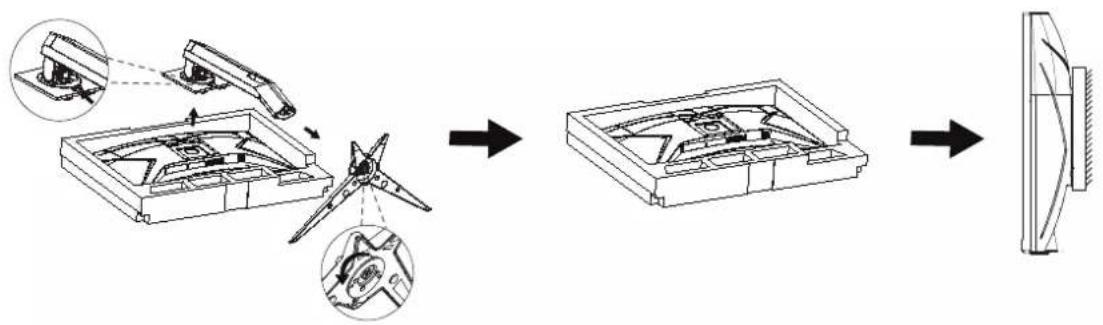

壁取り付け

オプションの壁取り付けアームの準備をします。

本モニターは、別売りの壁面取り付けアームに据え付けることができます。準備をする前に、電源を切断します。次の手順に従います：

1. ベースを取り外します。
2. 製造元の指示に従って、壁面取り付け用アームを組み立てます。
3. 壁面取り付け用アームをモニターの背面に置きます。アームの穴をモニターの背面にある穴と揃えます。
4. ケーブルを取り付け直します。オプションの壁面取り付け用アームに付属しているユーザーマニュアルにある指示に従って、アームを壁に取り付けます。

Adaptive-Sync 機能（一部のモデルでのみ利用可能です）

1. Adaptive-Sync 機能は DP / HDMI で利用できます。

2. 互換性のあるグラフィックスカード：推奨リストは以下のとおりです。また、www.AMD.comでも確認できます

3. Radeon™ RX Vega シリーズ

4. Radeon™ RX 500 シリーズ
5. Radeon™ RX 400 シリーズ
6. Radeon™ R9/R7 300 シリーズ (R9 370/X, R7 370/X, R7 265 シリーズを除く)
   • Radeon™ Pro Duo (2016)
7. Radeon™ R9 Nano シリーズ
8. Radeon™ R9 Fury シリーズ
9. Radeon™ R9/R7 200 シリーズ (R9 270/X, R9 280/X シリーズを除く)

AMD FreeSync Premium 機能（一部のモデルでのみ利用可能です）

1. AMD FreeSync Premium 機能は DP / HDMI で利用できます。

2. 互換性のあるグラフィックスカード：推奨リストは以下のとおりです。また、www.AMD.comでも確認できます

3. Radeon™ RX Vega シリーズ

4. Radeon™ RX 500 シリーズ
5. Radeon™ RX 400 シリーズ
6. Radeon™ R9/R7 300 シリーズ (R9 370/X, R7 370/X, R7 265 シリーズを除く)
7. Radeon™ Pro Duo (2016)
8. Radeon™ R9 Nano シリーズ
9. Radeon™ R9 Fury シリーズ
10. Radeon™ R9/R7 200 シリーズ (R9 270/X, R9 280/X シリーズを除く)

調整する

ホットキー

1	ソース/自動/終了(C27G2/C27G2X)ソース/終了(CQ27G2/C27G2Z/CQ27G2S)
2 ゲームモード/<
3 ダイアルポイント/>
4 メニュー/ENTER
5 電源

電源

電源ボタンを押してモニターをオンにします。

メニュー / ENTER

OSD が表示されていない時は、OSD を表示するか、選択を確定する時にこのボタンを押します。

ゲームモード / <

OSD がない場合、「<」キーを押し、ゲームモード機能を開きます。次に、「<」または「>」キーを押し、ゲームの種類に合わせてゲームモード (FPS、RTS、レーシング、ゲーマー1、ゲーマー2、ゲーマー3) を選択します。

ダイアルポイント />

OSD がない場合は、[ダイアルポイント] ボタンを押して、ダイアルポイントを表示 / 非表示にします。

ソース / 自動 / 終了

OSD が閉じている時、ソース / 自動 / 終了ボタンを押して、ソースホットキー機能にします。OSD が閉じている時、ソース / 自動 / 終了ボタンを約 2 秒間長押しして自動設定を行います（D-Sub モデル専用）。

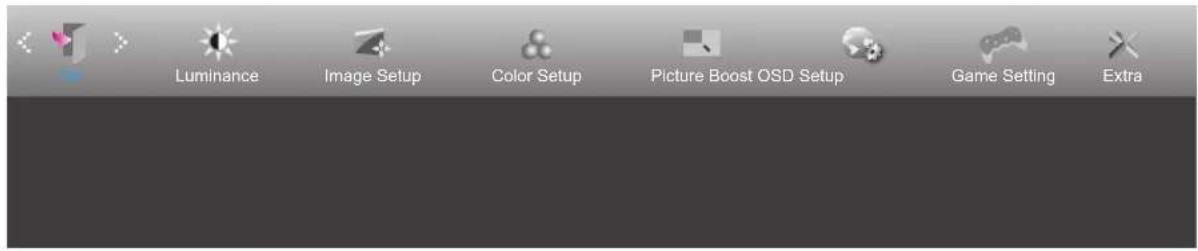

OSD 設定

コントロールキーの基本的でシンプルな説明です。

1). メニューボタンを押して OSD ウィンドウを有効にします。
2). <または>を押して機能をナビゲートします。必要な機能がハイライトされたら、メニューボタンボタンを押して有効にします。<または>を押してサブメニュー機能をナビゲートします。必要な機能がハイライトされたら、メニューボタンを押して有効にします。
3). <または>を押して、選択した機能の設定を変更します。自動ボタンを押して終了します。他の機能を調整する場合、手順2-3を繰り返します。
4). OSD ロック機能：OSD をロックするには、モニターがオフになっている間にメニューボタンを押し続けて電源ボタンを押してモニターをオンにします。OSD をロック解除するには、モニターがオフになっている間にメニューボタンを押し続けて電源ボタンを押してモニターをオンにします。

メモ：

1). 製品に1つしか信号入力がない場合、「入力選択」項目は無効になります。
2). クリアビジョン、DCR、カラー調整、部分ハイライト機能のどれかが有効になると、他の3の機能もそれに従ってオフになります。。

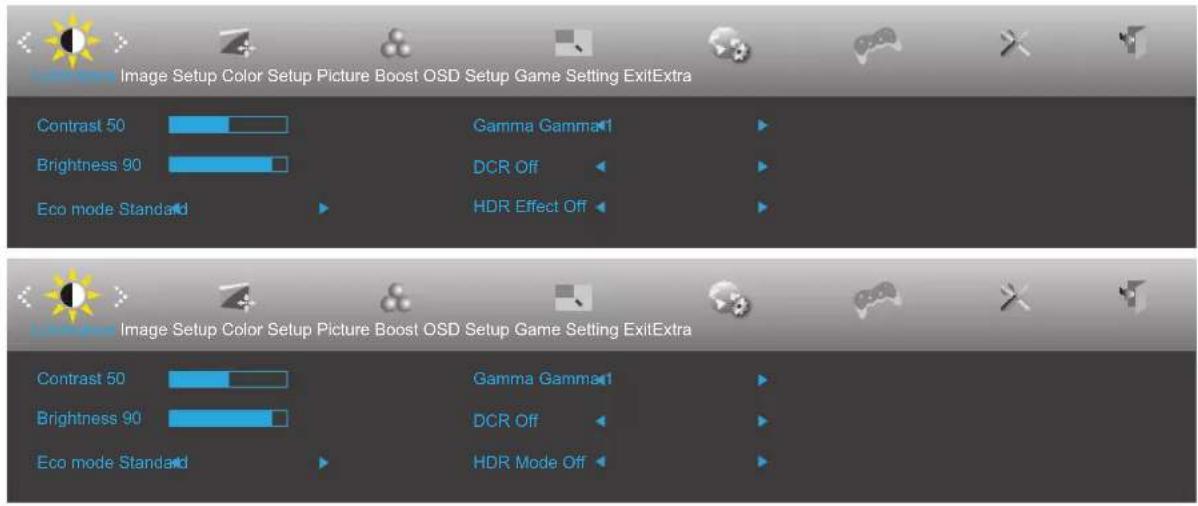

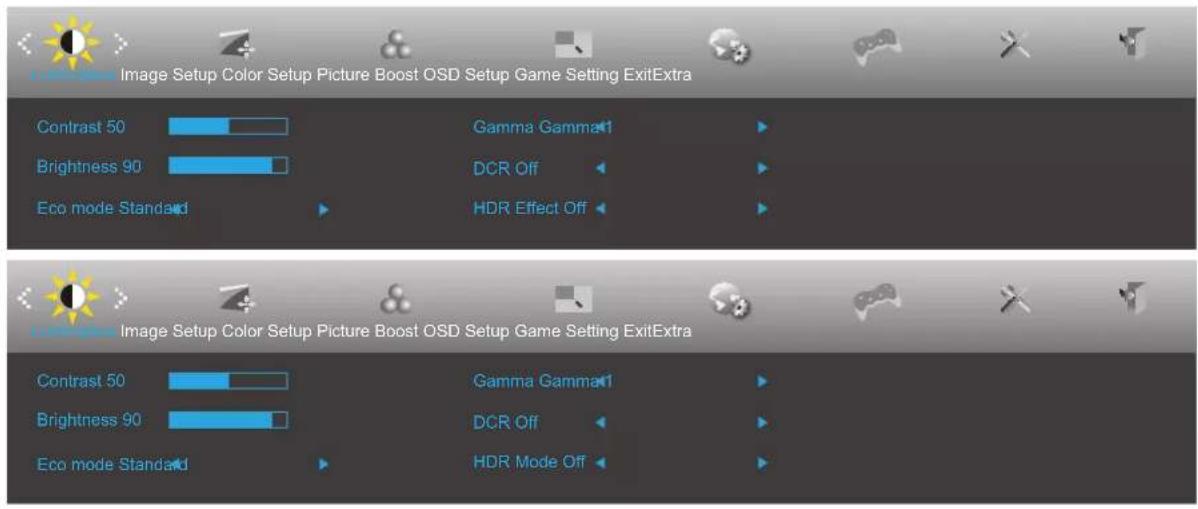

Luminamce (輝度)

	Contrast(コントラスト)	0-100 画面のコントラストを調整します
	Brightness(明るさ)	0-100 画面の明るさを調整します
	Eco Mode(モード設定)	Standard(スタンダード)
		Text(テキスト)
		Internet(インターネット)
		Game(ゲーム)
		Movie(映画)
		Sports(スポーツ)
		Reading(読書)
	Gamma(ガンマ)	Gamma1(ガンマ1)	ガンマ1に調整します
		Gamma2(ガンマ2)	ガンマ2に調整します
		Gamma3(ガンマ3)	ガンマ3に調整します
	DCR	Off(オフ)
		On(オン)
	HDR Effect/Mode	OFF
		HDR Picture(HDR写真)	HDRに調整します。(HDR10やその他HDR方式には対応しておりません)
		HDR Movie(HDR映画)
		HDR Game(HDRゲーム)

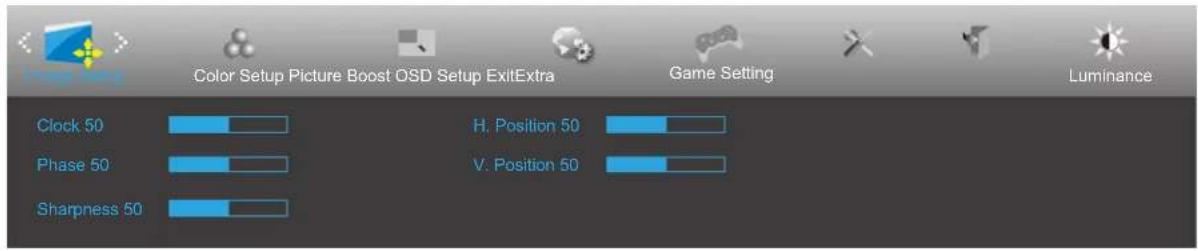

Image Setup (画像調節) (C27G2/C27G2X)

	Clock(水平サイズ)	0-100	画面に縦縞が現れるときや左右の画面サイズがあっていないときに調整してください。
	Phase(位相)0	100	画面に横方向のノイズが表示されたり、文字のにじみ、輪郭のぼけが起こった場合に調整してください。
	Sharpness(鮮明度)	0-100 画像の鮮明度を調整します。
	H.Position(水平位置)	0-100 画面位置の左右方向の調整をします。
	V.Position(垂直位置)	0-100 画面位置の上下方向の調整をします。

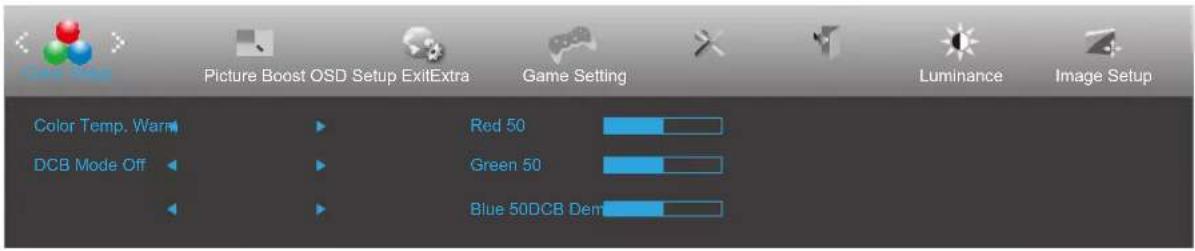

Color Setup (色設定)

	Color Temp.(色温度)	Warm(暖色)暖色設定。
		Normal(通常)自然色設定。
		Cool(寒色)寒色設定。
		sRGB sRGB設定。
		User(ユーザー設定)	Red(赤)赤色温度微調整。
			Green(緑)緑色温度微調整。
			User(青)	青色温度微調整。
	DCB Mode(DCBモード)	Full Enhance(フルエンハンス)	ON(オン)/OFF(オフ)	フルエンハンスモードオン/オフ
		Nature Skin(ナチュラルスキン)	ON(オン)/OFF(オフ)	ナチュラルスキンモードオン/オフ
		Green Field(グリーンフィールド)	ON(オン)/OFF(オフ)	グリーンモードオン/オフ
		Sky-Blue(スカイブルー)	ON(オン)/OFF(オフ)	スカイブルーモードオン/オフ
		AutoDetect(自動検出)	ON(オン)/OFF(オフ)	自動計測オン/オフ
		OFF(オフ)	ON(オン)/OFF(オフ)	オフモードの有効/無効を切り替えます
	DCB Demo(DCB デモ)		ON(オン)/OFF(オフ)	デモの無効または有効を切り替えます

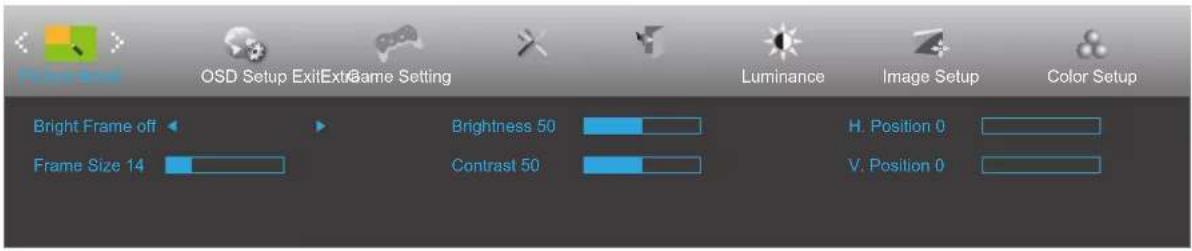

Picture Boost (部分ハイライト)

	Bright Frame(カラーエンハンス)	オンまたはオフ	部分ハイライトオン/オフ
	Frame Size(画面サイズ)	14-100	部分ハイライト画面サイズを調整します
	Brightness(明るさ)	0-100	部分ハイライト画面の明るさを調整します
	Contrast(コントラスト)	0-100	部分ハイライト画面のコントラストを調整します
	H.position(水平位置)	0-100	部分ハイライト画面の水平位置を調整します
	V.postion(垂直位置)	0-100	部分ハイライト画面の垂直位置を調整します

メモ：

表示体験を向上するために、ブライトフレームの明るさ、コントラスト、位置を調整します。

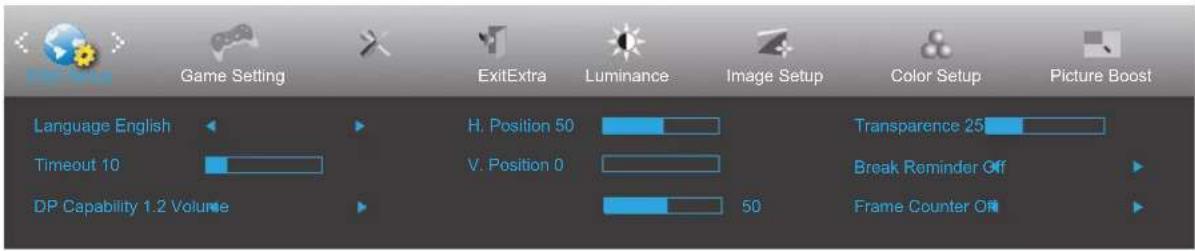

OSD Setup (OSD 設定)

	Language(言語)OSD		言語を選択します
	Timeout(タイムアウト)	5-120 OSD	の表示時間を調整します
	DP Capability(DP機能)	1.1/1.2 DP1.2	のみフリー同期機能に対応しています。
	H.Position(水平位置)	0-100 OSD	の水平位置を調整します
	V.Position(垂直位置)	0-100 OSD	の垂直位置を調整します
	Volume(音量)0-100		音量調節。
	Transparence(透明度)	0-100 OSD	の透明度を調整します
	Break Reminder(休憩リマインダー)	オンまたはオフ	ユーザーが1時間以上続けて作業した場合に休憩するようリマインダーします
	フレームカウンタ(C27G2/C27G2X)	オフ/右上/右下/左下/左上	垂直方向の周波数表示。

メモ：

DP ビデオコンテンツが DP1.2 をサポートする場合、DP 機能用 DP1.2 を選択してください。そうでない場合、DP1.1 を選択してください。

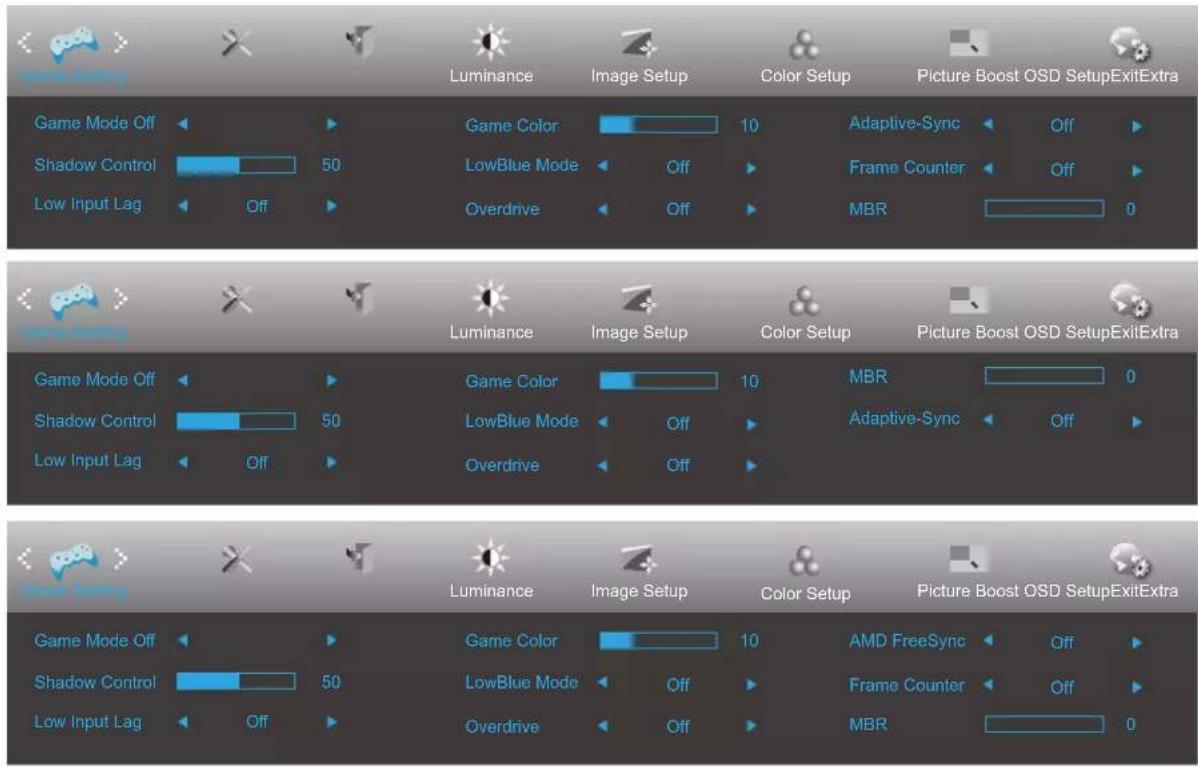

Game Setting (ゲーム設定)

	Game Mode(ゲームモード)	FPS	FPS(一人称シューティング)ゲーム用です。ダークな画面で黒レベルのディテールを改善します。
		RTS RTS(リアルタ	イム戦略)用です。画質を上げます。
		Racing(レーシング)	レーシングゲーム用です。応答時間と彩度を最高度までに高めます。
		Gamer 1(ゲーマー1)	ユーザーの好みの設定をゲーマー1として保存できます。
		Gamer 2(ゲーマー2)	ユーザーの好みの設定をゲーマー2として保存できます。
		Gamer 3(ゲーマー3)	ユーザーの好みの設定をゲーマー3として保存できます。
		Off(オフ)スマー	ト画像ゲームによる最適化なし
	Shadow Control(シャドウコントロール)	0-100	シャドウコントロールの既定は50です。エンドユーザーは0~100で調整し、コントラストを増やし、画面を見やすくできます。映像が暗すぎて細部が見えない場合、50~100で調整するとはっきりします。映像が明るすぎて細部が見えない場合、50~0で調整するとはっきり見えます。
	Low input Lag	On/Off(オン/オフ)	フレームバッファーをオフにすると、入力遅延が下がります
	Game Color(ゲームカラー)	0-20	ゲームカラーは、より良い画像を得るために彩度を調整するための0~20レベルを提供します。
	LowBlue Mode(ローブルーモード)	オフ/マルチメディア/インターネット/オフィス/読書	色温度を調整し、ブルーライトの波を下げます。
	Overdrive(オーバードライブ)	Weak(弱)	反応時間を調整します
		Medium(中)
		Strong(強)
		Boost(ブースト)
		Off(オフ)
	フレームカウンタ(CQ27G2/C27G2Z/CQ27G2S)	オフ/右上/右下/左下/左上	垂直方向の周波数表示。
	MBR 0-20動きぼけ削減を調整します。
	Adaptive-Sync/AMD FreeSync(一部のモデルでのみ利用可能です)	On/off(オン/オフ)	Adaptive-Sync/AMD FreeSync Premiumを有効化または無効化します。

注：
MBR および Overdrive Boost (オーバードライブブースト) 機能は、Adaptive-Sync/AMD FreeSync Premium がオフで、垂直周波数が最大 75 Hz のときにのみ利用可能です。

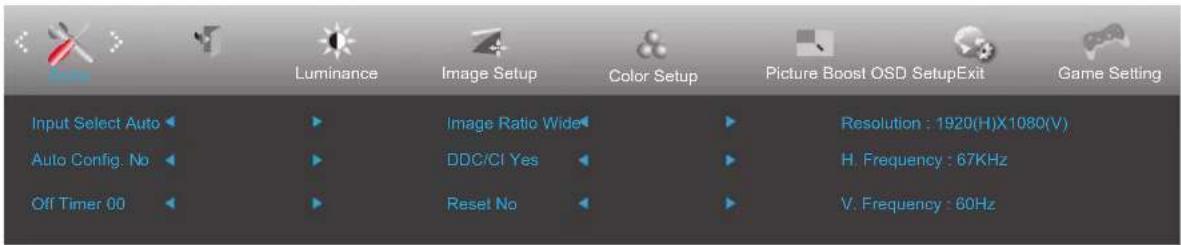

Extra (その他)

	Input Select(入力選択)		入力信号の自動検出。
	Auto Config(自動設定)(C27G2/C27G2X)	はいまたはいいえ 画面を既定値に自動調整。
	Off Timer(オフタイマー)	0-24時間 オフタイマーの時間を設定。
	Image Ratio(画像比)	ワイド	ワイドスクリーンまたは4:3の表示フォーマットを選択。
		4:3
		1:1
		17" (4:3)
		19" (4:3)
		19" (5:4)
		19" ワイド (16:10)
		21.5" ワイド (16:9)
		22" ワイド (16:10)
		23" ワイド (16:9)
		23.6" ワイド (16:9)
		24" ワイド (16:9)
		27" ワイド (16:9)(CQ27G2S)
	DDC/CIはいまたはいいえ DDC/CI サポート機能のOK。
	Reset(リセット)	はい(ENERGY STAR®)/いいえ	リセットメニューは既定値。一部のモデルはENERGY STAR®に対応しています。

Exit (終了)

状態 LED色
フルパワーモード白
アクティブオフモードオレンジ

トラブルシューティング

問題&質問回答
電源LEDがオンにならない	電源ボタンがオンになっており、電源コードがアースされたコンセントとモニターに適切に接続されているか確認してください。
画面に画像が表示されない	●電源コードは適切に接続されていますか?電源コードの接続と電源装置を確認してください。●ケーブルは正しく接続されていますか?(D-SUB ケーブルを使用して接続済み)D-SUB ケーブル接続を確認します。(HDMI ケーブルを使用して接続済み)HDMI ケーブル接続を確認します。(DP ケーブルを使用して接続)DP ケーブルの接続を確認してください。* D-SUB/HDMI/DP 入力はすべてのモデルで利用できません。●電源がオンになっている場合、コンピュータを再起動して表示される最初の画面(ログイン画面)を確認してください。最初の画面(ログイン画面)が表示されたら、適切なモード(Windows 7/8/10 の場合はセーフモード)でコンピュータを起動し、ビデオカードの周波数を変更します。(「最適解像度の設定」を参照してください)初期画面(ログイン画面)が表示されない場合、サービスセンターまたは販売店にお問い合わせください。●画面に「入力がサポートされていません」が表示されていますか?このメッセージは、ビデオカードからの信号がモニターで適切に処理できる最大解像度と周波数を超えているときに表示されます。モニターが適切に処理できる最大解像度と周波数に調整してください。●AOC モニタードライバがインストールされていることを確認してください。
画像がぼやけており、ゴーストシャドーの問題がある。	コントラストと明るさの設定を調整してください。押すと、自動調整されます。延長ケーブルやスイッチボックスを使用していないことを確認してください。モニターを背面のビデオカード出力コネクタに直接差し込むことを推奨します。
写真が上下に揺れる、ちらつく、写真に波形パターが表示される	モニターに電気的に干渉している可能性のある電気機器をモニターからできるだけ遠ざけます。使用している解像度でモニターに可能な最大リフレッシュレートを使用してください。
モニターがアクティブオフモードから出られない	コンピュータの電源スイッチは、オンの位置になければなりません。コンピュータのビデオカードは、スロットにぴったりとフィットする必要があります。モニターのビデオケーブルがコンピュータに適切に接続されているか確認します。モニターのビデオカードを検査し、曲がっているピンがないことを確認してください。キーボードのCAPS LOCKキーを押してコンピュータが操作できることを確認したら、CAPS LOCKのLEDを確認してください。CAPS LOCKキーを押した後、LEDはオンまたはオフになる必要があります。
原色(赤、緑、青)の1つが欠けている	モニターのビデオカードを検査し、損傷しているピンがないか確認してください。モニターのビデオケーブルがコンピュータに適切に接続されているか確認します。
画面の画像が中心に表示されない、またはサイズが適切でない	水平位置と垂直位置を調整するか、ホットキー(自動)を押してください。
画像の色に欠陥がある(白が白く見えない)	RGB カラーを調整するか、必要な色温度を選択してください。
画面が水平または垂直に乱れる	Windows 7/8/10 停止モードを使用して、クロックと位相を調整してください。押すと、自動調整されます。
規制およびサービス	CD マニュアルまたはwww.aoc.comの規制およびサービス情報を参照してください(お住まいの国の購入したモデルを検索し、サポートページで規制およびサービス情報を検索してください。

仕様

一般仕様

パネル	モデル名	C27G2/C27G2X/C27G2Z
	ドライビングシステム	TFT カラー LCD
	表示可能画像サイズ	68.6 cm 対角
	画素ピッチ	0.3114mm(横)×0.3114mm(縦)
	表示色	1670 万色
その他	水平スキャン範囲	30k-83kHz(D-SUB)(C27G2/C27G2X)30k-200kHz(HDMI/DP)(C27G2/C27G2X)30k-255kHz(HDMI/DP)(C27G2Z)
	水平スキャンサイズ(最大)597.8	88mm
	垂直スキャン範囲	50-76Hz(D-SUB)(C27G2/C27G2X)48-165Hz(HDMI/DP)(C27G2/C27G2X)48-240Hz(HDMI/DP)(C27G2Z)
	垂直スキャンサイズ(最大)336.3	12mm
	最適プリセット解像度 1920x1080@60Hz
	最大解像度	1920x1080@60Hz(D-SUB)(C27G2/C27G2X)1920x1080@165Hz(HDMI/DP)(C27G2/C27G2X)1920x1080@240Hz(HDMI/DP)(C27G2Z)
	プラグアンドプレイ VESA DDC2B/CI
	電源 100-240V~, 50/60Hz, 1.5A
	電力消費	標準(明るさ=90、コントラスト=50)		31W
		最大(明るさ=100、コントラスト=100)		≤41W(C27G2/C27G2X)≤44W(C27G2Z)
		電力節約≤0.3W
物理的特性	接続タイプ VGA(C27G2/C27G2X)/信号ケーブルの種類	HDMI/DP/イヤホン出力
		取り外し可能
環境	温度	操作時 0°~40°
		非操作時 -25°~55°
	湿度	操作時 10%	~85%(非結露)
		非操作時 5%	~93%(非結露)
	高度	操作時	0~5,000m(0~499,993.92フィート)
		非操作時 0~12192m (0~40000 フィート)
パネル	モデル名	CQ27G2/CQ27G2S
	ドライビングシステム	TFT カラー LCD
	表示可能画像サイズ	68.6 cm 対角
	画素ピッチ	0.2331mm( 横 ) x 0.2331mm( 縦 )
	表示色	1670 万色
その他	水平スキャン範囲 30k-200kHz
	水平スキャンサイズ (最大) 596.7	36mm
	垂直スキャン範囲 48-144Hz
	垂直スキャンサイズ (最大) 335.6	64mm
	最適プリセット解像度 2560x1440@60Hz
	最大解像度 2560x1440@144Hz
	プラグアンドプレイ VESA DDC2B/CI
	電源 100-240V~, 50/60Hz, 1.5A
	電力消費	標準 (明るさ = 90、コントラスト = 50)		28W
		最大 (明るさ = 100、コントラスト = 100)		≤ 38W
		電力節約 ≤ 0.3W
物理的特性	接続タイプ HDMI/ DP/ イヤホン出力
	信号ケーブルの種類	取り外し可能
環境	温度	操作時 0°~40°
		非操作時 -25°~55°
	湿度	操作時 10%	~ 85% (非結露)
		非操作時 5%	~ 93% (非結露)
	高度	操作時	0 ~ 5,000 m(0 ~ 499,993.92 フィート)
		非操作時 0~12192m (0~40000 フィート)

プリセットディスプレイモード
C27G2/C27G2X/C27G2Z

標準解像度水	平周波数(kHZ)垂直周波数(Hz)
VGA 640x480@60Hz 31.469 59.94
VGA 640x480@67Hz 35 66.667
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.5 75
VGA 640x480@100Hz 51.08 99.769
VGA 640x480@120Hz 61.91 119.518
DOS MODE 720x400@70Hz 31.469 70.087
DOS MODE 720x480@60Hz 29.855 59.710
SD 720x576@50Hz 31.25 50
SVGA 800x600@56Hz 35.156 56.25
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@72Hz 48.077 72.188
SVGA 800x600@75Hz 46.875 75
SVGA 800x600@100Hz	63.684 99.662
SVGA 800x600@120Hz	76.302 119.97
SVGA 832x624@75Hz 49.725 74.551
XGA 1024x768@60Hz	48.363 60.004
XGA 1024x768@70Hz	56.476 70.069
XGA 1024x768@75Hz	60.023 75.029
XGA 1024x768@100Hz	81.577 99.972
XGA 1024x768@120Hz	97.551	119.989
WXGA+	1440x900@60Hz	55.935 59.887
SXGA	1280x1024@60Hz	63.981 60.02
SXGA	1280x1024@75Hz	79.975 75.025
HD	1280x720@50HZ	37.071 49.827
HD	1280x720@60HZ	45	60
HD 1280x1080@60Hz	67.173 59.976
Full HD	1920x1080@60Hz 67.5 60
Full HD	1920x1080@100Hz	113.21 99.93
Full HD	1920x1080@120Hz	137.26	119.982
Full HD (C27G2/C27G2X)	1920x1080@165Hz	183.15	165
Full HD (C27G2Z)	1920x1080@240Hz	274.519	239.964

CQ27G2/CQ27G2S

標準解像度水平	周波数(kHZ)垂直周波数(Hz)
VGA 640x480@6	0Hz 31.469 59.940
VGA 640x480@7	2Hz 37.861 72.809
VGA 640x480@7	5Hz 37.500 75.00
SVGA 800x600@5	6Hz 35.156 56.250
SVGA 800x600@6	0Hz 37.879 60.317
SVGA 800x600@7	2Hz 48.077 72.188
SVGA 800x600@7	5Hz 46.875 75.000
XGA 1024x768@	60Hz 48.363 60.004
XGA 1024x768@	70Hz 56.476 70.069
XGA 1024x768@	75Hz 60.023 75.029
SXGA 1280x1024	@60Hz 63.981 60.020
SXGA 1280x1024	@75Hz 79.976 75.025
WXGA+ 1440x900	@60Hz 55.935 59.887
WXGA+ 1440x900	@60Hz 55.469 59.901
WSXGA 1680x1050	@60Hz 65.290 59.954
WSXGA 1680x1050	@60Hz 64.674 59.883
FHD 1920x1080	@60Hz 67.500 60.000
QHD for HDMI,DP 2560	x1440@60Hz 88.787 59.951
QHD for HDMI,DP 2560	x1440@75Hz 111.028	74.968
QHD for HDMI,DP	2560x1440@144Hz	222.056	143.952
IBM MODES
DOS	640x350@70Hz 31.469	70.087
DOS	720x400@70Hz 31.469	70.087
MAC MODES
VGA 640x480@6	7Hz 35.000 66.667
SVGA 832x624@7	5Hz 49.725 74.551
XGA 1024x768@	75Hz 60.241 74.927

ピン割り当て

19 ピンカラーディスプレイ信号ケーブル

ピン番号	信号名 ピン番号 信号名 ピン	番号 信号名
1. TMDS データ 2+9. TMDS データ 0-17. DDC/CEC アース
2. TMDS データ 2 シールド 10. TMDS クロック + 18. +5V 電力
3. TMDS データ 2-11. TMDS クロックシールド 19. ホットプラグ検出
4. TMDS データ 1+12. TMDS クロック -
5. TMDS データ 1 シールド 13. CEC
6. TMDS データ 1-14.			予約済み(デバイス上に N.C.)
7. TMDS データ 0+15. SCL
8. TMDS データ 0 シールド 16. SDA

20 ピンカラーディスプレイ信号ケーブル

ピン番号 信号名	ピン番号 信号名
1 ML_Lane 3 (n)	11	アース
2 アース 12	ML_Lane 0 (p)
3 ML_Lane 3 (p)	13	CONFIG1
4 ML_Lane 2 (n)	14	CONFIG2
5 アース 15	AUX_CH(p)
6 ML_Lane 2 (p)	16	アース
7 ML_Lane 1 (n)	17	AUX_CH(n)
8 アース 18	ホットプラグ検出
9 ML_Lane 1 (p)	19	リターン DP_PWR
10	ML_Lane 0 (n)	20	DP_PWR

15 ピンカラーディスプレイ信号ケーブル

ピン番号 15 ピン信号ケーブルの側面 ピン番号 15 ピン信号ケーブルの側面
1 ビデオ	赤9+5V
2 ビデオ	緑10アース
3 ビデオ	青11N.C.
4 N.C. 12	DDCシリアルデータ
5 ケーブルの検出 13 水平同期
6 GND-R	14 垂直同期
7 GND-G	15 DDCシリアルクロック
8 GND-B

プラグアンドプレイ

プラグアンドプレイ DDC2B 機能

このモニターには、VESA DDC STANDARD に準拠した VESA DDC2B 機能が装備されています。これにより、モニターはホストシステムにその ID を通知し、また使用されている DDC のレベルによっては、その表示機能について追加情報を伝えることもできます。

DDC2B は、I2C プロトコルに基づく双方向データチャンネルです。ホストは DDC2B チャンネル経由で EDID 情報を要求できます。
