TSN-602 - 双眼鏡 Kowa - 無料のユーザーマニュアル

製品タイプ	双眼鏡
ブランド	Kowa
モデル	TSN-602
倍率	8倍
対物レンズ径	42mm
プリズムタイプ	ダハプリズム
コーティング	マルチコート
最短合焦距離	約2.5m
射出瞳径	5.25mm
明るさ	27.6
実視界	6.5°
1000m視界	114m
アイレリーフ	17mm
寸法	約145×125×55mm
重量	約600g
三脚対応	はい（ネジ穴付き）
防水性能	生活防水
付属品	ケース、ストラップ、レンズキャップ
保証期間	メーカー保証1年
お手入れ方法	柔らかい布で拭いてください
安全注意	直射日光で火傷の恐れがありますので、対物レンズを太陽に向けないでください
修理可能部品	メーカーに問い合わせ

よくある質問 - TSN-602 Kowa

ピントの合わせ方を教えてください。

中央のフォーカスリングを回してピントを合わせます。まず左目で合わせ、次に右目の視度調整リングを回して微調整します。

この双眼鏡は防水ですか？

生活防水対応ですが、完全防水ではありません。雨の日の使用は避け、濡れた場合はすぐに拭いてください。

三脚に取り付けられますか？

はい、底部にネジ穴があるので三脚アダプターを使用して取り付けられます。

レンズの掃除方法は？

柔らかいブラシでほこりを落とし、レンズクリーニング液を布に付けて軽く拭きます。強くこすらないでください。

視度調整はどうやりますか？

右目の接眼部にある視度調整リングを回して、左右のピントを合わせます。

保証期間はどのくらいですか？

メーカー保証は1年間です。購入証明書を保管してください。

ケースやストラップは付属しますか？

はい、専用のケースとストラップ、レンズキャップが付属します。

重量はどのくらいですか？

約600gです。軽量で携帯に便利です。

星空観測に使えますか？

倍率8倍で視界が広いため、星団や月の観測に適しています。ただし、天体観測用には三脚使用をおすすめします。

修理が必要な場合どうすればいいですか？

購入店またはKowaのカスタマーサービスに連絡してください。修理可能部品についてはお問い合わせください。

使用説明書 TSN-602 Kowa

〒103-8433 東京都中央区日本橋本町3-4-14

TEL. [phone] FAX. [phone]

ホームページアドレス : http://www.kowa-prominar.ne.jp

e-mail アドレス：[e-mail]

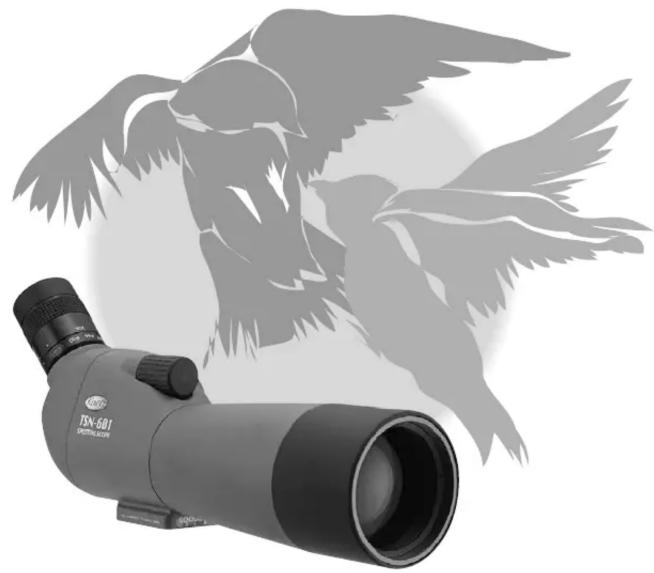

この度はコーワスポッティングスコープTSN-600シリーズをお買い上げいただきまして誠にありがとうございました。お使いになる前に、この使用説明書をよくお読みいただき正しくお使いください。

FEATURES AND SPECIFICATIONS 各部の名称と主な仕様

TSN-601 TSN-602

TSN-601 Normal Objective Lens, Angled TSN-601 ノーマルレンズ 傾斜型

TSN-602 Normal Objective Lens, Straight TSN-602 ノーマルレンズ 直視型

1 Objective Lens対物レンズ

2 Focusing Knobフォーカス・ノブ

3 Tripod Mount三脚取付マウント

4 Eyepieceアイビース

*67mm filter threads on the objective. *市販のフィルター取付可能（67mm）
* Whenever possible use a tripod in order to prevent image blur due to vibration and etc. * 高倍率での手持ちによる観察はブレが出て不可能ですので、観察用三脚をご使用ください。

EASY-TO-USE FUNCTIONS 使いやすさを追求した機能

Focusing Knob フォーカス・ノブ

Minimum focusing distance is about 6m. 指1本で微妙なピント調整がスムーズに行えます。右方向に回すと遠くに、左方向に回すと近くにピントが合います。最近接距離は6mです。

アイピースをわずかに回転させるだけで、着脱が簡単に行えます。マウント部には湿気、ホコリなどの浸入を防ぐためゴム製リングが付いています。取り付けの際回転が途中で固くなりますが、最後までしっかり回してください。

Dust Protection Glass 防塵ガラス

スコープ本体を湿気やほこりから守ります。

Prevents unnecessary light and raindrops. 不必要な光線や雨滴の浸入を防ぎます。

OPTIONAL (ACCESSORIES) オプション

• Eyepiece Specifications アイピース仕様

	TSE-16PM	TSE-17HB	TSE-15WM	TSE-10PM
Magnification倍率	25×	25×LER	27×W	40×
Real Field Of View実視界	1.8°	1.4°	2.7°	1.1°
Apparent Field Of Viewみかけ視界	45°	35°	72°	44°
Exit Pupilひとみ径	2.4mm	2.4mm	2.2mm	1.5mm
Relative Brightness明るぎ	5.8	5.8	4.8	2.3
Eye-Reliefアイレリーフ	16.0mm	31.5mm	11.0mm	10.0mm
Field Of ViewAt 1,000m1,000m先の視野	31m(33.9yds)	24m(26.2yds)	47m(51.4yds)	19m(20.8yds)

High-Grade Eyepieces ハイグレードアイピース

	TSE-21WB	TSE-14W	TSE-Z6	TSE-Z4
Magnification倍率	20 × W	30 × W	20 × 40 ×	20 × 60 ×
Real Field Of View実視界	3.4^	2.3^	1.9^ 1.4	1.7^ 1.1
Apparent Field Of Viewみかけ視界	68^	69^	38^ 56^	34^ 66^
Exit Pupilひとみ径	3.0mm	2.0mm	3.0 1.5mm	3.0 1.0mm
Relative Brightness明るさ	9.0	4.0	9.0 2.3	9.0 1.0
Eye-Reliefアイレリーフ	17.0mm	17.0mm	18.5 15.0mm	22.0 11.0mm
Field Of ViewAt 1,000m1,000m先の視野	59m(64.5yds)	40m(43.7yds)	33 24m(36.1 26.2yds)	30 19m(36.1 26.2yds)

*Standard Eyepiece Cap (Cover) can not be put when TSE-21WB, TSE-14W and TSE-Z4 is attached to a body. *アイピースを装着したままで保護キャップの取付可能（TSE-21WB、TSE-14W、TSE-Z4は不可）
* Eyepieces are provided with rubber eyecups, which can be folded when using eyeglasses. (Except 40× & 25×LER) *メガネ等の使用により視野のケラレるときは、目当てゴムを折り返して使用してください。(但し、40×、25×LERを除く)
* Specifications are subject to change without any prior notice.
*製品の仕様および外観は、改良のため予告なく変更されることがあります。

フォトアタッチメント
フォトアタッチメントとカメラマウントを
取り付けることにより、超望遠レンズとして使用でき、写真撮影が可能です

*適用カメラマウント：ペンタックスP、ペンタックスK、オリンパスOM、ニコンF、キャノンFD、キャノンEOS、ミノルタM D、ミノルタA F、コンタックス

Digital Camera Adapter デジタルカメラアダプター

TSN-DA1

Adapter Ring アダプターリング (28/37/43/52mm)

Stay-On-Case

ケースに収納したまま、三脚へ取り付けて観察できます。

C-601 for the Angled TSN-601 C-601 (傾斜型用)

C-602 for the Straight TSN-602 C-602(直視型用)

Deal In Japan Only 日本国内のみ販売

射擊用三腳（TP-30）

重量：1.1kg
全 高：55cm
最低高：20cm
縮長：30cm

観察用三脚

MAINTENANCE AND STORAGE 手入れと保管

レンズ面の汚れや指紋は見え味を著しく低下させ、保管の際にカビ発生の原因となります。まず、ブロアーあるいはハケでレンズ表面の細かいホコリを十分除いてください。そのままの状態でふくと細かいキズがつきレンズを損なう恐れがあります。

次に、ティッシュペーパーまたはきれいな柔らかい布を少量のレンズクリーナーで湿し、レンズの中心から縁に向かってウズを巻くように外へ外へとふいていきます。よくふけていないときは、新しい面で繰り返しふいてください。

●鏡体の汚れをとるには

泥などの汚れは布を温水でぬらし、そのうえに上質の中性洗剤を少量垂らし、ていねいにふき取ってください。手垢を除く程度でしたらシリコンクロスで十分です。ただし、レンズ表面をシリコンクロスでふかないようにしてください。

●保管するときは

レンズや鏡体が汚れているとき、または雨中や海辺など湿気、ホコリの多いところで使用したときは、前記の方法できれいにした後、室内で十分乾燥させ、レンズキャップをし、シリカゲルを入れたビニール袋に入れ、乾いたところに保管してください。

SAFETY PRECAUTIONS 安全上の注意

太陽を絶対見ないでください。失明の原因となります。

• 望遠鏡を不安定な場所に置かないでください。倒れたり、落ちたりしてけがの原因となることがあります。
• 望遠鏡を直射日光のあたるところに置かないでください。火災の原因となることがあります。
• ゴム製目あての長時間使用を繰り返しますと、皮膚に炎症を起こすことがあります。もし、うたがわしい状態があらわれましたら、医師にご相談ください。
• キャップなどお子様があやまって飲むことがないようにしてください。万一お子様が飲み込んだ場合、ただちに医師に相談してください。
• ポリ袋（包装用）など小さなお子様の手に届くところに置かないでください。口にあて窒息の原因になることがあります。
• 人家に向けて使用しないでください。誤解を受ける恐れがあります。
• 防水構造になっていますので、雨中での観察も可能ですが水中には絶対入れないでください。

■修理のお問い合わせは

興和テクニカルサービス株式会社

〒103-8433 東京都中央区日本橋本町3-4-14 TEL. [phone]
