製品タイプ	ウェーブ・エクスパンション・ボード
ブランド	ローランド
モデル	SRX-08 "Platinum Trax"
収録パッチ数	448種類
リズム・セット数	21種類
ウェーブフォーム数	950種類
対応機種	Fantomシリーズ、XVシリーズ、MX-200、SRX対応RDシリーズ、MC-909、VR-760
収録音源	SR-JV80-11 Techno Collection、12 HipHop Collection、19 House Collection、15 Special FX Collection（一部）
新フォーマット対応	最大128以上のパッチに対応（機種によりアップデートが必要）
付属品	CD-ROM（システムアップデートプログラム、オリジナル音色データ、デモソング、BPM変換テーブル）、取扱説明書、保証書
取り付け方法	基板ホルダーと固定用具でスロットに固定
安全上の注意	静電気対策、分解禁止、水濡れ禁止、衝撃禁止
使用上の注意	指定機種のみ取り付け可能
保証期間	本体1年間（消耗部品除く）
補修用性能部品保有期間	製造打切後6年間
著作権/使用許諾	音楽制作目的での使用可、再販売・複製禁止
エフェクト対応	Matrix Control、Effect対応（Fantom/XVでEFFECTS ON推奨）
フレーズループ	テンポ同期可能（推奨BPM表示）
基板サイズ	標準SRXサイズ

よくある質問 - SRX-08 ROLAND

SRX-08の取り付け方は？

本体の電源を切り、カバーを外します。基板のコネクターをスロットのコネクターに差し込み、基板ホルダーをLOCK方向に回して固定します。カバーを元に戻し、ネジで固定してください。

対応機種は？

Fantomシリーズ、XVシリーズ、MX-200、SRX対応のRDシリーズ、MC-909、VR-760に対応しています。機種によりシステムアップデートが必要な場合があります。

システムアップデートが必要な機種は？

Fantom（Ver1.12まで）、XV-5080（Ver1.24まで）、XV-3080（Ver1.08まで）、XV-88（Ver1.07まで）、RD-700（Ver1.04まで）はアップデートが必要です。付属CD-ROMのシステムアップデートプログラムを使用してください。

収録されている音色の種類は？

テクノ、ハウス、ヒップホップ、トランス、ドラムンベース、ブレイクビーツ、R&Bなどダンスミュージック向けの音色が多数収録されています。フレーズループ、シンセベース、ボーカルフレーズなどを含みます。

パッチ数は？

448種類のパッチが収録されています。各パッチはMatrix Controlやエフェクトを活用して設計されています。

リズム・セットの数は？

21種類のリズム・セットが収録されています。各リズム・セットには複数のウェーブフォームが割り当てられています。

ウェーブフォームの数は？

950種類のウェーブフォームが収録されています。これらはSR-JV80シリーズのウェーブフォームをベースに、新たに追加されたものも含みます。

付属CD-ROMの使い方は？

CD-ROMにはシステムアップデートプログラム、SR-JVオリジナル音色再現データ、デモソング、BPM変換テーブルが収録されています。各ファイルの詳細はCD-ROM内のindex_j.htmlを参照してください。

音色の著作権について教えてください。

本製品の音色は音楽制作目的での使用が許諾されています。商用・非商用の録音に使用できますが、音色データの複製・再販売は禁止されています。詳細はマニュアルのIMPORTANT NOTESをご覧ください。

保証期間は？

本体はお買い上げ日より1年間の保証です。ただし、ソフトウェア、付属品、消耗部品は対象外です。製品と保証書をご持参の上、お買い上げの販売店にご依頼ください。

使用説明書 SRX-08 ROLAND

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」(P.3)と「使用上のご注意」(P.4)をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、この取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。

このたびは、ウェーブ・エクスパンション・ボード SRX-08「SR-JV80 Collection Vol.3 Platinum Trax」をお買い上げいただき、まことにありがとうございます。

このエクスパンション・ボードは SR-JV80-11 Techno Collection、12 HipHop Collection、19 House Collection に搭載されていたウェーブフォームを完全収録、15 Special FX Collection に搭載されていたウェーブフォームの内、ダンス向け FX 音色を厳選して収録しています。

これらのウェープフォームを組み合わせた SRX 仕様の Effect、Matrix Control を生かした新規 パッチ、リズム・セットを搭載しています。

フレーズループやシンセベース、シンセサウンド、各種 Hit & Stab、ボーカルフレーズ等のダンスミュージック（Techno、House、HipHop、Trance、Drum 'n' Bass、BreakBeats、R&B、等）に対応出来る音色を数多く収録しています。

• パッチ 448 種類
• リズム・セット 21 種類
• ウェーブフォーム 950 種類

本製品に搭載されているウェーブフォームの一部は米国 CHRONIC MUSIC、Spectrasonics 社 CD-ROM 「DISTORTED REALITY」、ドイツ ueberschall 社 CD-ROM 「HOUSEWORXI」「jam box」からセレクトしています。

※ 各バッチ／リズム・セットは Fantom シリーズ、XV シリーズ、MX-200、SRX 対応の RD シリーズ、MC-909、VR-760 の各機種ごとに最適なパラメーター設定を行っていますので、それぞれ出音が異なることがあります。

付属の CD-ROM に SR-JV80-11、12、19 のオリジナル音色を再現するデータが収録されています。(対応機種：Fantom、XV-5080、XV-5050、XV-3080、XV-88、XV-2020)

このエクスパンション・ボードは新フォーマットを採用しています。お使いの機種のシステム・プログラム・バージョンをご確認の上、バージョン・アップ対象の場合は、付属 CD-ROM に収録されているシステム・アップデート・プログラムでバージョン・アップしてからご使用ください。(P.23 をご覧ください。)

このアップデートプログラムは SRX-01 ～ 09 で使用出来ます。

	取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。
	取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。

図記号の例

	△は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。
	○は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、○の中に描かれています。左図の場合は、「分解禁止」を表わしています。
	●は、強制(必ずすること)を表わしています。具体的な強制内容は、●の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。

以下の指示を必ず守ってください

警告

- この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。

- この機器を分解したり、改造したりしないでください。

修理／部品の交換などで、取扱説明書に書がれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。

● 次のような場所での使用や保存はしないでください。

○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など）
○ 水気の近く（風呂場、洗面台、濡れた床などや湿度の高い場所
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所

- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。

警告

● お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。

- この機器を落としたり、この機器に強い衝撃を与えないでください。

- SRX-08 を取り付ける前に、Fantom シリーズ XV シリーズ、MX-200、SRX 対応の RD エズ、MC-909、VR-760 の電源を切って電源プラグをコンセントから外してください。

- CD-ROM を、一般のオーディオ CD ブレーキで再生しないで下さい。大音量によって耳を痛めたり、スピーカーを破損する恐れがあります。

注意

- この機器の上に乗ったり、機器の上に重いものを置かないでください。

- 指定の機器（Fantom シリーズ、XV シリーズ MX-200、SRX 対応の RD シリーズ、MC-9 VR-760）だけに取り付け、取り付け時には指定されたネジだけを外してください。

● ネジを外した場合は、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。

IMPORTANT NOTES

お客様が SRX-08 エクスパンション・ボード（以下、「本製品」といいます）をローランドの正規販売店からお買い上げになった時点で、本製品に含まれる音やサンプルは、ローランド株式会社から、お客様に対して、音楽制作、公共の場での演奏、放送などの商用目的のための使用を許諾したものであって、著作権を譲渡したものではありません。

お客様は、いかなる追加料金を支払うこともなく、本製品に含まれるあらゆるフレーズやサンプルを、商用あるいは非商用目的の録音に使用できます。ただし、お客様が本製品を使用して音楽の録音を行う際は、以下のことにご注意ください。

本製品に含まれる音をマルチメディア事業に用いることは、オリジナルの楽曲の作曲における使用に限られます。ローランド株式会社とスペクトラソニックス社からの別途の許可なしに、本製品に含まれる音を他の用途（例えば音響効果やダウンローダブル・サウンド（DLS）など）に、マルチメディア事業やピデオ・ゲームなどの中で使用することは禁止します。

本製品に含まれるいがなる録音物も、そのままの状態であれ、いかなる手段によって再構成、ミキシング、フィルター加工、再合成、加工処理、その他の編集作業をした状態であれ、ローランドの書面による許可なく、他の製品に含めたり再販売するために複製・複写することを禁止します。また、本製品に含まれるいがなる音も、許可なく贈与、取引、貸与、賃貸、再発行、再配布、再販売することを禁止します。

従って、本製品の音色は音楽制作の範囲でお使いいただくようお願いします。そして、本製品のライブラリーはお客様ご自身の個人的使用の目的の範囲でお使いください。本製品の音色データの複製・複写は禁止します。

ローランドは、著作権侵害がないかどうか、常時他のサウンド・ライブラリーの発売を把握しており、著作権侵害に対しては法的手段を行使する場合があります。

なお、本製品のライブラリーは第三者の著作権を一切侵害していないことを保証します。

following: 3 メージに記載されている「安全上のご注意」以外に、次の ことに注意してください。

修理について

※ お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
※ 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。

CD-ROM の取り扱い

※ ディスクの裏面（信号面）に触れたり、傷をつけたりしないでください。データの読み出しがうまくいかないことがあります。ディスクの汚れは、市販の CD 専用クリーナーでクリーニングしてください。

基板の取り扱い

この基板は、静電気により部品が破壊される恐れがあります。基板を取り扱うときは、次の点に注意してください。

※ 基板を持つときは、あらかじめ何らかの金属に触れて、体や衣類にたまっている静電気を放電してください。
※ 基板を持つときは、基板の縁を持ち、部品やコネクターの部分に直接手を触れないでください。
※ 基板を保管するとき、または輸送するときなどは、購入時に基板が入っていた袋（導電袋）に入れてください。

INSTALLING THE WAVE EXPANSION BOARD

ウェーブ・エクスパンション・ボードの取り付けかた

※ 使用機器の電源スイッチをオフにしてください。

1. 使用機器の上部、または背面にあるカバーをはずします。

※ 本体を裏返す際は、ボタン、つまみなどを破損しないように、新聞や雑誌などを重ねて本体の四隅や両端に敷いてください。また、その際、ボタン、つまみなどが破損しないような位置に配置してください。

※ 本体を裏返す際は、落下や転倒を引き起こさないよう取扱いにご注意ください。

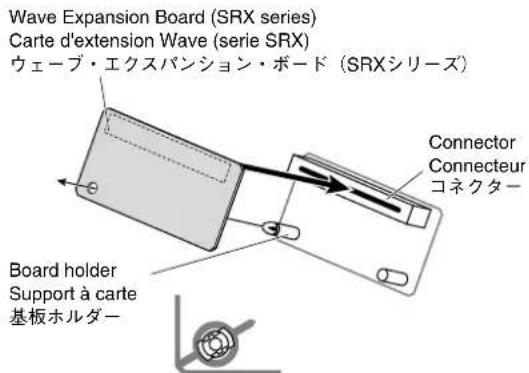

1. SRX シリーズ用のスロットのコネクターにウェーブ・エクスパンション・ボードのコネクターを差し込み、同時に基板ホルダーをウェーブ・エクスパンション・ボードの穴にはめ込みます。

※ 回路部やコネクター部には手を触れないでください。

※ 基板を無理に押し込まないでください。装着しにくい場合、いったん基板を外してやり直してください。

1. 付属の固定用具で基板ホルダーを LOCK 方向に回し、ウェーブ・エクスパンション・ボードを固定します。 (ウェーブ・エクスパンション・ボードを取り外すには、基板ホルダーを UNLOCK 方向に回してから取り外します。)

※ 取り付けを終えたら、正しく取り付けられていることを再度確認してください。

1. 手順 1 で外したネジで、カバーを元通りに取り付けます。

2. ウェーブ・エクスパンション・ボードの取り付けが正しく行われたかを確認します。

※ ウェープフォームの選択画面（使用機器の取扱説明書参照）で“EXP”が選べない（表示されない）ときは、もう一度ウェーブ・エクスパンション・ボードをつけ直してください。

2

/: Key Velocity による切替え音色

/Mod: Modulation (CC:01) による切替え音色

：フレーズ・ループのウェーブフォームを使用したパッチです。パッチ・ネームに付いている数字は推奨テンポ（B.P.M.）です。

エクスパンション・ボードのパッチを発音させるときは、Fantom シリーズ/XV シリーズの EFFECTS ON/OFF の設定をすべて ON にして使用することをお勧めいたします。OFF に設定した場合、意図した音色にならないことがあります。

※ パッチの中にはリリース・タイムが長く設定してあるパッチもありますので、音源のパッチ・リメインがONになっていると音色を切り替えても前のパッチのリリースが残る場合があります。
※ パッチの中には SR-JV80 シリーズのウェーブフォームを使用しているため、上鍵域で発音の制限があり発音しない部分があります。
※ エクスパンション・ボードのパッチを発音させるときは、使用機器の取扱説明書にしたがって、実行してください。
※ Fantomシリーズ /XV シリーズ /MX-200 では、RD シリーズ（SRX 対応）/MC-909/VR-760 専用のパッチを選ぶことはできません。
※ 一部のパッチの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

Patch List (3)

/: Key Velocity による切替え音色
/Mod: Modulation (CC:01) による切替え音色

: フレーズ・ループのウェーブフォームを使用したパッチです。パッチ・ネームに付いている数字は推奨テンポ（B.P.M.）です。

※ 音色によっては、テンポを急激に変化させるとノイズが出る場合があります。これは、マルチエフェクトやコーラスのディレイ・タイムなどがテンポに同期している場合に発生します。ノイズが気になる場合は、ディレイ・タイムなどの設定を吾符以外の値に変更してください。
※ パッチの中には SR-JV80 シリーズのウェーブフォームを使用しているため、上鍵域で発音の制限があり発音しない部分があります。
※ SRX 対応のRDシリーズ/MC-909/VR-760では、Fantomシリーズ/XVシリーズ/MX-200専用のパッチを選ぶことはできません。
※ 一部のパッチの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

Rhythm Set List

For All Instruments

(BANK SELECT MSB: 92, LSB: 15)

No. RhythmName

* On the Fantom series/XV series/MX-200, you can not select only the rhythm sets which are designed to be used with the RD series (with SRX slots)/MC-909/VR-760/G-70.
※ Fantom シリーズ /XV シリーズ /MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のリズム・セットを選ぶことはできません。

Rhythm Set Key Assign (2)

* On the Fantom series/XV series/MX-200, you can not select only the rhythm sets which are designed to be used with the RD series (with SRX slots)/MC-909/VR-760/G-70.
※ Fantom シリーズ /XV シリーズ /MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のリズム・セットを選ぶことはできません。

Rhythm Set Key Assign (3)

* On the Fantom series/XV series/MX-200, you can not select only the rhythm sets which are designed to be used with the RD series (with SRX slots)/MC-909/VR-760/G-70.
※ Fantom シリーズ /XV シリーズ /MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のリズム・セットを選ぶことはできません。

Rhythm Set Key Assign (4)

※ SRX 対応の RD シリーズ /MC-909/VR-760 では、Fantom シリーズ / XV シリーズ /MX-200 専用のリズム・セットを選ぶことはできません。

※ MC-909 では、Note No. 35 (B1) から 50 (D3) までの 16 鍵分のリズム・トーンのみ使用できます。

Rhythm Set Key Assign (5)

※ SRX 対応の RD シリーズ /MC-909/VR-760 では、Fantom シリーズ / XV シリーズ /MX-200 専用のリズム・セットを選ぶことはできません。

※ MC-909 では、Note No. 35 (B1) から 50 (D3) までの 16 鍵分のリズム・トーンのみ使用できます。

Rhythm Set Key Assign (6)

※ SRX 対応の RD シリーズ /MC-909/VR-760 では、Fantom シリーズ / XV シリーズ /MX-200 専用のリズム・セットを選ぶことはできません。

※ MC-909 では、Note No. 35 (B1) から 50 (D3) までの 16 鍵分のリズム・トーンのみ使用できます。

Waveform List (1)

No. Name

1 Phrase MENU1 **
2 Phrase MENU2 **
3 Phrase MENU3 **
4 61:Slow Grv ***
5 75:BoomRvBel ***
6 76:TrpHpKikn ***
7 78:Ninjabrek ***
8 80:Thump Grv ***
9 80:MetalHead ***
10 81:Ringn Kit ***
11 83:Big & Bad ***
12 83:HmBeatBx1 ***
13 83:Poing Snr ***
14 85:Homie ***
15 85:Snr Wall ***
16 86:Street 16 ***
17 86:Bubbles ***
18 88:TrenchTwn ***
19 88:Cut Hats ***
20 88:Yo!	***
21 88:Crackl'n	***
22 88:HmBeatBx2 ***
23 89:BuzyFunky ***
24 89:Slamn'Grv	***
25 90:Swingn	***
26 90:NoizyBoys	***
27 90:Swingdirt	***
28 91:NotopHpHp	***
29 91:Cruis'n	***
30 91:Uptown	***
31 91:BigBeauty	***
32 92:Jazzman ***
33 92:Overring	***
34 92:Boom Town	***
35 92:Too Big	***
36 94:Ya Mon ***
37 95:Head Bobn ***
38 95:Pure Phat ***
39 96:PlainJane ***
40 96:Jane 2	***
41 98:Funkster1	***
42 98:Funkster2	***
43 104:BigBottm	***
44 104:Respect	***
45 104:Riddim ***
46 108:Gargle ***
47 Phrase MENU4 **
48 120:House 1	***
49 120:House 2	***
50 120:House 3	***
51 120:TeknoBNG	***
52 144:Tekno BD	***
53 144:TeknoHAT	***
54 160:Drum'nBs ***
55 184:Gabba	***
56 132:Detroit	***
57 132:Agogo	***
58 116:Elect'80 ***
59 120:Electro1	***
60 138:Electro2	***

No. Name

61 DrumLp MENU1	**
62 DrumLp MENU2	**
63 125:Basic 1 ***
64 125:Basic 2 ***
65 125:ClpMania	***
66 125:LowToEnd	***
67 125:LivZone1	***
68 125:LivZone2	***
69 125:LivZone3	***
70 125:LivZone4	***
71 125:LivZone5	***
72 125:LpFabric ***
73 125:PuristcL. *	***
74 125:PuristcR *	***
75 125:FullHous	***
76 125:4thFloor ***
77 125:Front	***
78 125:Faltbrett ***
79 125:FatTrck1	***
80 125:FatTrck2	***
81 125:BsWorx 1	***
82 125:BsWorx 2	***
83 125:Mid Beat	***
84 125:Offbt HH	***
85 Perc.Lp MENU 1	**
86 125:Tamb Man	***
87 125:AccntShk	***
88 125:DoublShk	***
89 125:Ganza	***
90 125:Triangle	***
91 125:Conga L. *	***
92 125:Conga R *	***
93 125:ToneCong ***
94 125:StpBongo	***
95 125:FullBrzl	***
96 Pf/Key MENU	**
97 116:HousePf1	***
98 116:HousePf2	***
99 116:HousePf3	***
100 116:HousePf4	***
101 116:Pf&Str 1	***
102 116:Pf&Str 2	***
103 116:Pf&Str 3	***
104 125:E-Groove	***
105 125:SlowWah1 ***
106 125:SlowWah2 ***
107 Dry Chord D#
108 Dry Chord C#
109 Dry Chord F
110 House Organ
111 SubmarineSin
112 ShortStrings
113 Gtr/Bs MENU	**
114 125:OpenStr1	***
115 125:OpenStr2	***
116 125:WahMute1	***
117 125:WahMute2	***
118 125:BendLick	***
119 125:Dry Funk	***
120 JUNO Bass 1

No. Name

121	JUNO Bass Lp
122	Moogish
123	JUNO Bass 2
124	JUNO Bs 2 Lp
125	Big Saw Bass
126	Big SawBs 2
127	JUNO Sine Bs
128	Octa Bass
129	Rave Bass
130	FM Pluck Bs
131	FM Slide Bs
132	Solid Bass
133	JUNO-60 Bass
134	SH-5 Bass
135	Dirty Bass
136	Sub Bass
137	Jungle Bass
138	Bass Gliss
139	Bass Sustain
140	Bass Short
141	Bass Slide
142	Bass Down
143	Bass Slap
144	Hard Attack
145	Square Low
146	JUNO 60 Buzz
147	JUNO Pulse 5
148	Funky JUNO
149	Mellow JUNO
150	JUNO Strings
151	JUNO Str Lp
152	Lo-Fi RoomTp
153	JP8000 Saw 1
154	JP8000 Saw 2
155	JP-6 Saw
156	Techno Saw
157	TB Saw
158	TB Dst Saw
159	TB Solid Saw
160	TB Reso Saw
161	SH-1 Square
162	TB Square 1
163	TB Square 2
164	TB Square 3
165	Dist Square
166	TB Dst Sqr 1
167	TB Dst Sqr 2
168	TB Reso Sqr1
169	TB Reso Sqr2
170	TB Reso Sqr3
171	SH-1 Pulse
172	JP8000 PWM
173	JP8000 FBK
174	260 Sub OSC
175	Dist Synth
176	P5 Pipe
177	FM Garage
178	JUNO Pluck
179	Funky Synth
180	JUNO Bowing

No. Name

181	JUNO Synth
182	JX Synth
183	Alpha Wave
184	Killer
185	Detuned Saw
186	Fat JP-6
187	Euro Dance
188	Noisy 101
189	Daft Wave
190	JP Siren
191	Cold Dress
192	Pizzy Techno
193	Organ Pizz
194	Garage Org
195	FM Club Org
196	Org Chord
197	Org EP
198	Lo-Fi Wurly
199	Pure EP
200	Ac Piano1 A
201	Ac Piano1 B
202	Ac Piano1 C
203	Dist TekGtr1
204	Dist TekGtr2
205	Dist Gtr Chd
206	GTR FX MENU	**
207	Gtr FX MENU **
208	Wah Gtr Lp 1
209	Wah Gtr Lp 2
210	Wah Gtr A
211	Wah Gtr B
212	D.GtrUpwhine
213	Gtr Thumper
214	Hit MENU 1	**
215	Hit MENU 2	**
216	Brass Fall 2
217	Smear Hit 1
218	Smear Hit 2
219	LoFi MinorHt
220	BrassVox Hit
221	Brass Hit Lp
222	Mean Brs Hit
223	Sax Lick 1
224	Sax Lick 2
225	Sax Cry
226	Sax Blast
227	Sax Blast Lp
228	HipHop Alarm
229	Cuica Hit
230	Breath Hit
231	Bauw Hit
232	ClassicHseHt
233	JUNO Blip 1
234	JUNO Blip 2
235	Sci-Fi 2
236	Slice of Trp
237	Rattle Hit
238	P.Phatt Hit
239	BD Scratch
240	SD Scratch

No. Name

241	Tape Stop 2
242	BasicScratch
243	Scratch Loop
244	Record Noiz
245	Hit MENU 3	**
246	Hit MENU 4	**
247	Beam HiQ
248	Analog Bird
249	ElectronFall
250	Retro UFO
251	Jungle Beep
252	PC-2 Machine
253	Dr.Beat
254	Mental Perc
255	May Day Perc
256	PC-2 Spacers
257	Techno Scene
258	Pure Psycho
259	TAO Hit
260	Thin Beef
261	Organ Hit 2
262	Hit MENU 5	**
263	Hit & Drum
264	Stop Hit
265	Horny-Hit
266	Mute Trumpet
267	Panic
268	INDUST. MENU	**
269	PCM Press
270	ElectricDunk
271	Thrill
272	Drill Hit
273	MachineShout
274	Air Gun
275	Emergency
276	Buzzer
277	Tonality
278	EFX Tom Lp
279	Hip Hop Ride
280	P5 Noise 3
281	Toy Gun 1
282	Toy Gun 2
283	GeigerCountr
284	GlassBreakLp
285	Voice MENU 1	**
286	Voice MENU 2	**
287	Voice MENU 3	**
288	Voice MENU 4	**
289	Voice MENU 5	**
290	1,2,3,4
291	Kick it!
292	Come on!
293	Funky!
294	Crazy!
295	DJ!
296	Go!
297	Stop!
298	Good Eve
299	Yeah!
300	Dirty Laugh

Waveform List (2)

No. Name

301 Female Laugh

302 Ow!

303 Pretty Aou!

304 Singing Ahh

305 Oh Yeah!

306 Hoo!

307 Say Yeah!

308 Scream!

309 Baby!

310 Get on Up

311 MC!

312 Give it Up

313 Canvas Laugh

314 Uuha

315 Whouw

316 Eh

317 Oh !

318 Ahhhhhh 1

319 Ahhhhhh 2

320 Breath

321 Get Off

322 Get On 1

323 Get Up

324 Get On 2

325 Dance

326 Do It !

327 Jam !

328 House Music

329 Come On

330 Oh No !

331 Oh Yes !

332 Alright

333 It's MyHouse

334 Higher

335 Everybody

336 Ouhouhooohou

337 Tic

338 Tac

339 Tigidi

340 Tac Tac

341 Auu

342 VOCODER MENU **

343 Aah Formant

344 Eeh Formant

345 Tih Formant

346 Ooh Formant

347 Uuh Formant

348 Dist Ooh Vox

349 Talkbox

350 CricketChoir

351 Wild Ways

352 Psychedelics

353 Taj Mahal

354 Ghandi Drone

355 Enigmatic

356 Cleansing

357 Frost Byte

358 Iceland

359 Columns

360 Effervescent

No. Name

361 Transolia

362 Voyage

363 Frontiers

364 Cruising

365 Tunnel Rain

366 Rumble Rain

367 Bombay

368 Black Den

369 Husky Chord

370 Phantasm

371 Fumes

372 Temptation

373 Creepy 1

374 Creepy 2

375 Elves

376 Fireflies

377 CrystalWaves

378 Electroshock

379 Snowflakes

380 Steel Spires

381 Rise Up!

382 Sea Whistle

383 Lava Flow

384 Sparkling

385 Fuse

386 Turntable

387 UK Station

388 ChinaStation

389 Crowding

390 Nasalnoise

391 Gnashing

392 Construction

393 Construct. 2

394 Turbine

395 Scraping

396 Vacuum Pump

397 Sawing

398 Air Pump

399 Soda Water

400 CompresStart

401 CompresStop

402 Jack Hammer

403 Propeller

404 Neon Hum

405 Buzz Hum

406 Tcashe Hum

407 Oil Can Bow

408 Crank Shaft

409 Snarls

410 Feed Me!

411 Fuzzy Love

412 Bad Dreams

413 Dark Buzzord

414 SqualorDrone

415 Air Raid!

416 180:CyberToy ***

417 150:PhoneFrq ***

418 160:Clockers ***

419 Phlange Hit

420 Ring Bass

No. Name

421 Ring Bass Lp

422 Orc.Cluster

423 Harpin' Piano

424 RollingChime

425 Thin Bells

426 FX Bell 3

427 Rave Stopper

428 MachineNoise

429 Gate Keeper

430 FootStepping

431 Droppin'

432 P-Zing

433 Rubberized

434 Pipe

435 Boing

436 Metal Bang

437 MetallicShot

438 Doorsqweek

439 Tomnoise

440 Steam Blow

441 Let Air Go!

442 Sretchy 1

443 Sretchy 2

444 Tubuloid

445 Slicer

446 Fuzzclapz

447 Brakes!

448 Fire Snare

449 Back Snatch

450 Phone

451 Sh.Burst

452 Blasto Kick

453 O.D.Kick

454 Bowl Drop

455 Cavern Tube

456 Fireball

457 Firebomb

458 Firework

459 Hothead

460 Metallicous

461 Cluster Slam

462 Pit Hit

463 Big Stinger

464 Mondo Blast

465 Ignite!

466 Heat Seeker

467 Missile

468 Fly-By

469 Psycho Alert

470 Distressed

471 Afro Cheer

472 Kick MENU 1 **

473 Kick MENU 2 **

474 BeatBox Kick

475 BeatBox Hat

476 BeatBox Snr1

477 BeatBox Snr2

478 BeatBox Rim

479 BeatBox Kik2

480 BeatBox Perc

No. Name

481 B.Box Shaker

482 Chiki!

483 Ahhhhhh

484 B.Box OpHat

485 Jungle Kick

486 Hip Kick

487 Ninja Kick

488 Break Kick

489 Funky Kick

490 Slamn'Kick 1

491 Too Big Kick

492 Boom Kick

493 FarNear Kick

494 Slamn'Kick 2

495 Hall Kick 1

496 Dance Kick 4

497 Thump Kick

498 PurePhatKick

499 Hall Kick 2

500 Plastic Kick

501 ElectricKick

502 TR808 KickLp

503 TR707 Kick 3

504 Lo-Fi Kick

505 Kick MENU 3 **

506 Kick MENU 4 **

507 TR909 Kick 1

508 TR909 Kick 2

509 Plastic BD 1

510 Plastic BD 2

511 TR808 Kick 1

512 TR808 Kick 2

513 TR808 Kick 3

514 TR606 Kick 1

515 TR606 Kick 2

516 TR707 Kick 1

517 TR707 Kick 2

518 Culture Kick

519 Optic Kick

520 Lo-Fi BD

521 Wet Kick

522 Video Kick

523 JungleKick 1

524 Street Kick

525 Turbo Kick

526 JungleKick 2

527 Tekno Kick

528 Sim Kick

529 Amsterdam BD

530 TR909 Dst BD

531 Roll Kick

532 Kick MENU 5 **

533 Kick MENU 6 **

534 Punchy K 1

535 Punchy K 2

536 Direct K

537 Tone K

538 Dynamic K

539 Clone K

540 Noizzy 909 K

No. Name

541 Bottom 909 K

542 Sub & Noiz K

543 Open Cut K

544 Short Dry K

545 Medium K2

546 Hicut K

547 Full Range K

548 1ToTheFloorK

549 DrctRehrsalK

550 Fat Clap K

551 Bottom K

552 50Hz K

553 Full House K

554 Snare MENU 1 **

555 Snare MENU 2 **

556 Snare MENU 3 **

557 HpHpJazzySnr

558 DR Snare 1

559 DR Snare 2

560 RealJazz Snr

561 Ragga Snr 3

562 HipHop Snr 3

563 TightBoomSnr

564 Slamn' Snr

565 PurePhat Snr

566 R&B Snare

567 Hi Snare

568 DR Disco Snr

569 Cruis'n Snr

570 Overring Snr

571 Cut Hats Snr

572 Scrap Snr

573 Machine Snr

574 DanceHallSnr

575 Dance Snr 1

576 Big Snare

577 Flat Snare

578 HipHop Snr 4

579 DistortedSnr

580 Dance Snr 2

581 Sizzle Snr

582 Break Snr

583 Whack Snr 2

584 Real Snare

585 TR808 Snr 5

586 TR808 Snr 6

587 TR808 Snr 7

588 TR606 Snr 4

589 Electro Snr

590 Echo Snare

591 TooBig Snr

592 Snare MENU 4 **

593 Snare MENU 5 **

594 Snare MENU 6 **

595 Snare MENU 7 **

596 Snare MENU 8 **

597 TR909 Snr 1

598 TR909 Snr 2

599 TR909 Snr 3

600 TR909 Snr 4

Waveform List (3)

No. Name	No. Name	No. Name	No. Name	No. Name
601 TR909 Snr 5	661 Ragga Rim 2	721 TR606 DstOHH	781 Scratch Clap	841 Conga Slap 2
602 TR909 Snr 6	662 Lo-Fi Rim	722 TR707 OHH	782 Comp Clap	842 FstAtkCngMid
603 TR909 Snr 7	663 Sizzle Rim	723 CR78 OHH	783 Claptail	843 FstAtkCngHi
604 TR808 Snr 1	664 Real Rim	724 R8 OHH	784 Clap MENU 3 **	844 FstAtkCngLow
605 TR808 Snr 2	665 Tom MENU 1 **	725 Cym OHH	785 Shot Clap	845 Da Conga Mid
606 TR808 Snr 3	666 TR606 Tom 2	726 HH MENU 1 **	786 Room Clap	846 Da Conga Hi
607 TR808 Snr 4	667 Electro Tom	727 HH MENU 2 **	787 Real Clap 1	847 AnalgCongaHi
608 TR606 Snr 1	668 Garbage Tom	728 Old Style HH	788 Real Clap 2	848 AnalgCongaLo
609 TR606 Snr 2	669 Tom MENU 2 **	729 ShortOpen HH	789 Poly Clap	849 SynthCongaHi
610 TR606 Snr 3	670 TR909 Tom	730 Closed8bitHH	790 TMB&SKR MENU **	850 SynthCongaLo
611 TR707 Snr 1	671 TR909 DstTom	731 ShortNzMidHH	791 Tambourine 2	851 TalkingConga
612 TR707 Snr 2	672 TR808 Tom	732 Mid Hat	792 Rattle Tamb	852 TambourinHit
613 CR78 Snare	673 TR606 Tom	733 Hi Freq HH	793 TechnoShaker	853 Tamb Hit&Shk
614 Headz Snare	674 TR606 CmpTom	734 808 HH	794 Dance Shaker	854 NoizzyTambrn
615 Deep Snare	675 TR707 Tom	735 OpenDitherHH	795 COW&RIM MENU **	855 Light Tambrn
616 Fat Snare	676 TR707 CmpTom	736 Open Soft HH	796 TR808Cowbell	856 SuprHighTamb
617 Antigua Snr	677 Deep Tom	737 Noizzs HH	797 TR707Cowbell	857 HardTambourn
618 MC Snare	678 Kick Tom	738 JazzClosedHH	798 CR78 Cowbell	858 EffectTambrn
619 DJ Snare	679 Natural Tom	739 Full Ambi HH	799 TR727 Agogo	859 Small Shake
620 Macho Snare	680 Can Tom	740 Open Hard HH	800 TR909 Rim	860 HighShakeUp
621 Clap Snare	681 HH/Cym MENU **	741 FastOpnSynHH	801 TR808 Rim	861 HighShakeDwn
622 Rage Snare	682 Overlord	742 Hi Open HH	802 TR808 RimLng	862 Snake Shake
623 Indus Snare	683 Real Hat	743 VinylOpen HH	803 TR808 Claves	863 Shortie
624 TekRok Snare	684 Lil' Hat	744 Openopen HH	804 Perc. MENU 1 **	864 Klick Shake
625 Jungle Snr 1	685 Garbage Hat	745 Vintage Hat	805 TR808Claves2	865 Open Shake
626 Jungle Snr 2	686 Ninja Hat	746 Let It Go HH	806 TR808 Cowbel	866 Egg Shake
627 Jungle Snr 3	687 Junk Hat	747 808 Open HH	807 Tamb.Short 2	867 Dirty Shake
628 Jungle Snr 4	688 Ragga CIHat	748 Cymbal MENU1 **	808 Tamb. Long 2	868 Sand Shake
629 SideStiker	689 Rock OpHat	749 TR606 Cym 1	809 CR78 Tamb 2	869 Hit Shake
630 Ragga Snr 2	690 HipHopMedHat	750 TR606 Cym 2	810 Jingle Bell	870 Analog Shake
631 Lo-Fi Snare	691 CR78 Hat	751 TR606 DstCym	811 Belltree	871 Noiz Perc.
632 Jungle Snr 5	692 TR909 OpHat	752 TR909 Ride	812 Funky Tri	872 Tick
633 Urban Snare	693 TR909 Cymbal	753 TR909DstRide	813 TR727Quijada	873 Ping Pong
634 Sim Snare	694 TR808 Cymbal	754 TR707 Ride	814 PERCUSS MENU **	874 Tack+Tambrn
635 Roll Snare	695 Ragga Crash	755 TR909 Crash	815 TR808 Conga1	875 Shot Perc.
636 Snare MENU 9 **	696 Lo-Fi Ride	756 TR909DsCrash	816 TR808 Conga2	876 High Cut
637 Snare MENU1 **	697 CHH MENU 1 **	757 Cymbal MENU2 **	817 Surdo mute	877 Wood Plopp
638 Dry Comp SN	698 CHH MENU 2 **	758 Crash Zero	818 Surdo open	878 Metal
639 ShrtDirectSN	699 TR909 CHH 1	759 Crash 1 Long	819 Perc. MFNU 2 **	879 Tuned 4 bit
640 Tone Comp SN	700 TR909 CHH 2	760 Crash 1 Mute	820 Perc. MENU 3 **	880 Toy Perc.
641 Wooden SN	701 TR909 CHH 3	761 Crash 2 Long	821 Perc. MFNU 4 **	881 FX Triangle
642 High Rim SN	702 TR808 CHH 1	762 Crash 2 Mute	822 Perc. MENU 5 **	882 Flex
643 Mid Rim SN	703 TR808 CHH 2	763 Hi Crash	823 Perc. MENU 6 **	883 Metal Box
644 Tone&SynthSN	704 TR606 CHH	764 Ride 3	824 ShortGuira 1	884 VibratingMtl
645 Tiny SN	705 TR707 CHH	765 Ride 3 Bell	825 ShortGuira 2	885 Plock Drum
646 Little SN	706 CR78 CHH	766 Ride 4	826 Guira 1	886 Sub BD D#
647 Clap SN	707 Pop CHH	767 Stick Cymbal	827 Guira 2	887 30Hz Sub C
648 Stick SN	708 Bristol CHH	768 High Cymbal	828 Schelle	888 REV WildWays
649 Vintage SN	709 PHH MENU **	769 Clap MENU 1 **	829 Tin Cowbell	889 REV FrostByt
650 Cutted SN	710 TR909 PHH 1	770 Funk Clap	830 ReverbCowbel	890 REV Elves
651 Rim and SN	711 TR909 PHH 2	771 HipHop Clap	831 Real Bell Hi	891 REV CrystlWv
652 AllInOne SN	712 TR808 PHH	772 Crackhed	832 AnalogCwblLo	892 REV Rise Up!
653 Syn-SN	713 TR606 PHH	773 MC Clap	833 AnalogCwblHi	893 REV Cnstrict2
654 Live SN	714 TR707 PHH	774 TR909 Clap 2	834 SynthCowbell	894 REV Turbine
655 Back Rev SN	715 OHH MENU **	775 Clap MENU 2 **	835 Block	895 REV Sawing
656 Heavy SN	716 TR909 OHH 1	776 TR909 Clap	836 High Claves	896 REV Air Pump
657 Rim MENU **	717 TR909 OHH 2	777 TS Clap	837 Timbale 2 Hi	897 REV SodaWatr
658 Bright Rim	718 TR909 OHH 3	778 Clap Stop	838 Timbale 2 Lo	898 REV CompStrt
659 Ragga Rim 1	719 TR909 DstOHH	779 TR707 Clap	839 LowRealConga	899 REV CompStop
660 TR808 Rim 2	720 TR808 OHH	780 HC2 Dry Clap	840 MidRealConga	900 REV OilCanBw

Waveform List (4)

No. Name	No. Name	No. Name	No. Name	No. Name
901 REV Feed Me!	911 REV RollChme	921 REV Boing	931 REV Sh.Burst	941 REV ClustSlm
902 REV FuzyLove	912 REV ThinBels	922 REV Mtl Bang	932 REV BlastKik	942 REV Pit Hit
903 REV BadDream	913 REV RaveStop	923 REV MtlcShot	933 REV O.D.Kick	943 REV BigSting
904 REV DarkBuzz	914 REV MachinNz	924 REV Doorsqwk	934 REV BowlDrop	944 REV MondBlst
905 REV SqualDrn	915 REV GateKeep	925 REV Tomnoise	935 REV CaveTube	945 REV Ignite!
906 REV CyberToy	916 REV FootStep	926 REV SteamBlw	936 REV Fireball	946 REV HeatSeek
907 REV PhoneFrq	917 REV Droppin'	927 REV Scrtchy1	937 REV Firebomb	947 REV Missile
908 REV Clockers	918 REV P-Zing	928 REV Fire Snr	938 REV Firework	948 REV Fly-By
909 REV PhlngHit	919 REV Rubberiz	929 REV BkSnatch	939 REV Hothead	949 REV PsycAlrt
910 REV HrpPiano	920 REV Pipe	930 REV Phone	940 REV Mtlicous	950 REV Distresd

*: L と R でペアになるステレオ・ウェーブフォームです。
**：メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。
***：フレーズ・ループのウェーブフォームです。ウェーブ・ネームに付いている数字は推奨テンポ（B.P.M.）です。また、これらのウェーブフォームはシーケンサー等との同期が可能です。

※ 一部のウェーブフォームの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。

※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。
※ 本製品のウェーブフォームは SR-JV80 シリーズのウェーブフォームを使用しているため、上鍵域で発音の制限があり発音しない部分があります。

Menu Waveform (1)

1 Phrase MENU1

Key Wave# WaveName

C 4 4 61:Slow Gry

D 4575:BoomRvBel

E 4 6 76:TrpHpKikn

F 4 7 78:NinjaBrek

G 4880:Thump Crv

A 4980:MetalHead

B 4 10 81:Ringn Kit #

C 5 11 83:Big & Bad #

D 51283:HmBeatBx1

E 5 13 83:Poing Snr #

F 5 14 85:Homie #

G 5 15 85: Snr Wall

A 5 16 86:Street 16 #

B 5 17 86:Bubbles

C 6 18 88:TrenchTwn #

2 Phrase MENU2

Key Wave# WaveName

C 41988:Cut Hats #

D 4 20 88:Yo!

E 4 21 88:Crackl'n #

F 4 22 88:HmBeatBx2

G 4 23 89:BuzyFunky #

A 4 24 89:Slamn'Grv

B 4 25 90:Swingen

C 5 26 90:NoizyBoys #

D 5 27 90:Swingdirt #

E 52891:NotopHpHp #

F 5 29 91:Cruis'n #

G 53091:Uptown #

A 53191:BigBeauty #

B 5 32 92:Jazzman #

エクスパンション・ボード SRX-01 ～ 04 は、最大 128 パッチを収録していました。SRX-05 以降は、より多彩な音色をお客様に供給する為に、128 以上のパッチを扱えるよう、新フォーマットを採用しています。

これにより、以下の 5 機種において、現在お使いのバージョンによっては、新フォーマットに対応するためにバージョン・アップしていただく必要があります。システム・プログラム・バージョンをご確認の上、下記のバージョン、もしくはそれより古いバージョンの場合は、付属 CD-ROM に収録のシステム・アップデート・プログラムを使用して、製品をバージョン・アップしてから SRX-08 をお使いください。

• Fantom: Ver1.12 まではアップデートが必要
• XV-5080: Ver1.24 まではアップデートが必要
• XV-3080: Ver1.08 まではアップデートが必要
• XV-88: Ver1.07 まではアップデートが必要
• RD-700: Ver1.04 まではアップデートが必要

各機種のシステム・プログラム・バージョンの確認方法、およびバージョン・アップ方法は、付属 CD-ROM に収録の、各機種別ファイルを参照してください。

付属 CD-ROM について

付属 CD-ROM には

• SRX エクスパンション・ボード新フォーマット対応用システム・アップデート・プログラム (Fantom、XV-5080、XV-3080、XV-88、RD-700)
• SR-JV オリジナル Patch / Rhythm Set 再現データ (対応機種：Fantom、XV-5080、XV-5050、XV-3080、XV-88、XV-2020)
• SRX-01 \~ 09 デモ・ソング
• BPM 変換テーブル

が収録されています。各ファイルの詳しい内容は、CD-ROM 内の index_j.html を参照してください。

※ 付属 CD-ROM は再発行しませんので、大切にお使いください。
※ 付属 CD-ROM に収録の各システム・プログラムは、2002 年 9 月時点での最新のものです。収録バージョンより新しいプログラムに関しては、もよりのローランド・サービスにお問い合わせください。

Roland

ローランド製品保証書

[持込修理]

お客様	ご芳名	様
	ご住所	〒----☎

取扱販売店名・住所・☎
保証期間	お買い上げ日年 月 日より	本体は一年間ただし、ソフトウェア、付属品、消耗部品は除く

太枠内に記入または捺印の無い場合は、必ず販売店発行の領収書またはそのお買い上げ年月日・販売店等を証明するものを保証書に添付願います。記入もしくは添付の無い場合は無効となりますので、ご注意ください。

型名 SRX-08 "Platinum Trax"

●本保証書は、本書記載内容で無料修理をさせていただくことをお約束するものです。
●保証期間中に故障が発生した場合は、製品と本書をご持参ご提示の上、お買上げの販売店にご依頼ください。
●ご転居・ご贈答品などの場合で、お買上げ販売店に修理を依頼することができない場合は、ローランドサービスステーションにお問い合わせください。
●本書は再発行いたしません。所定事項の記入および内容をよくお読みの上、大切に保存してください。

ローランド株式会社

本社 〒530-0002 大阪市北区曽根崎新地1-4-20 桜橋 IMビル11F 電話[phone]

保証規定

1. 保証期間内において、取扱説明書・本体貼付ラベルなどの注意書に従った正常なご使用状態で発生した故障については、第3項に示す場合を除き、無料修理いたします。
2. 保証期間内に無料修理をお受けになる場合は、お買い上げの販売店・又は最寄りのローランドサービスステーションにご依頼のうえ、修理の際に本書をご提示ください。お客様のご事情により出張修理を依頼された場合、保証期間中であっても出張料金を申し受けます。
3. 保証期間内でも、次の場合には有料修理となります。

(イ) 本言のご提示が無い場合。
（ロ）本書にお買上げ年月日・販売店名の記入が無い場合、または字句を書き換えられた場合。
(八) ご使用上の誤り、又は当社の指定者以外の手により修理・改造された場合。
（二）本製品に異常がなく、他の部分、他の機器に異常があり、点検及び改善した場合。
(ホ) お買い上げ後の輸送、移動、落下等による故障や損傷および使用中に生じたキズ・汚れなどの外観上の変化。
(へ) 地震、落雷、風水害、その他の天災地変、火災、公害、ガス、異常電圧による故障や損傷。
(ト) 消耗部品（例：電池など）の取り替えを要する場合、および消耗部品の摩耗や劣化に起因する故障や損傷。

1. 本製品は日本国内でご使用いただくことを前提に製造・販売しております。従って本製品の保証は、日本国外ではお受けできませんので、ご了承ください。

※ 本保証書は以上の保証規定により無料修理をお約束するものです。従ってこの保証書によってお客様の法律上の権利を制限するものではありません。
※ 本製品の補修用性能部品（製品の機能を維持するために必要な部品）の最低保有期間は製造打切後6年です。この部品保有期間を修理可能の期間とさせていただきます。保有期間経過後も、故障内容によっては修理可能の場合がありますので、ローランドサービスステーションまでお問い合わせください。
※ 修理の際、交換した部品を再生、再利用、製品の品質向上等の目的で回収させていただくことがありますので、ご協力願います。
