使用説明書 TH-50PHD5VEX PANASONIC
品番 TH-50PHD3V TH-50PHD5V TH-42PWD4V TH-42PWD5V
このたびはパナソニックプラズマディスプレイをお買い上げいただき、まことにありがとうございました。
- このモデルは縦型設置専用モデルです。
- 専門業者以外の方は、絶対にこの作業をしないで下さい。機器の内部には、高圧部分があり危険です。また、間違った工事及び調整をされると故障の原因になります。
- 取り付け設置工事前に、この説明書と壁掛け金具（垂直取り付け型）の工事説明書及びプラズマディスプレイ取扱説明書をよくお読みのうえ、正しい取り付け工事を行ってください。
- この説明書は、取り付け工事完了後、よくお読みのうえ保存いただくようお客様にお渡しください。（移設やメンテナンスのときに、必要になる場合があります。）
- プラズマディスプレイの操作方法については、TH-50 PHD3 'TH-50 PHD5 'TH-42 PWD4 'TH-42 PWD5 の取扱説明書をお読みください。
お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。
■ 表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で区分し、説明しています。
警告
この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。
注意
この表示の欄は、「傷害を負うことが想定されるか、または物的損害の発生が想定される危害・損害の程度」です。
■ お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。（下記は、絵表示の例です。）
この絵表示は、気をつけていただきたい「注意」内容です。
この絵表示は、してはいけない「禁止」内容です。
この絵表示は、必ず実行していただきたい「指示」内容です。
警告
禁止
専門業者以外は取り付け設置 工事を行わないでください
設置工事の不備により落下して、けがの原因となります。
禁止
専門業者以外の方は、絶対にこの作業をしないで下さい。
機器の内部には高圧部があり危険です。また間違った工事及び調整をされると故障の原因になります。
取り付け強度上の安全係数を 配慮してください
強度が不足すると落下してけがの原因となります。
禁止
荷重に耐えられない場所に取り付けないでください
取り付け部の強度が弱いと落下してけがの原因となります
注意
禁止
湿気やほこりの多い所、油煙や湯気、熱が当たる所に取り付けないでください
ディスプレイ本体に悪影響を与え、火災・感電の原因となることがあります。
禁止
あお向けや逆さまに取り付けて設置しないでください
ディスプレイ本体内部に熱がこもり、火災の原因となることがあります。
ディスプレイ本体の取り付け、取り外しは2人以上で行ってください
ディスプレイ本体が落下してけがの原因となることがあります。
ディスプレイ本体より天面・底面・側面は100mm以上、後面は19mm以上の空間を確保してください
ディスプレイ本体には、天面に空気吹き出し孔、底面と後面に吸気孔があり、これらをふさぐと火災の原因となることがあります。
取り付け工事上の留意点
■ 本モデルはディスプレイ本体を垂直の壁に縦型に取り付けて設置し、ご覧いただくためのものです。垂直壁以外の場所に取り付けたり、横向きに設置して使用しないでください。
■ プラズマディスプレイの性能保証やトラブル防止のため、次の場所には取り付けないでください。
- スプリンクラーや感知器のそば
- 振動や衝撃の加わるおそれのある所
- 高圧線や動力源の近く
- 暖房機器の風が当たる所
■ 取り付け場所の構造や材質に合った工法でしっかり取り付け工事を行ってください。
■ 壁面への取り付けねじは、壁面の材質（木材、鉄骨、コンクリート等）に合った市販品のねじをご使用ください。
■ 本体の電源プラグは容易に手が届く位置の電源コンセントをご使用ください。
■ 機器周囲温度が40℃をこえることがないように空気の流通を確保してください。ディスプレイ本体内部に熱がこもり、故障の原因となることがあります。
■ 別売の設置オプションを使用してしっかり取り付けてください。
■ 本体の取付には下記2つの別売オプションがご使用になれます。他のオプションはご使用になれません。
- 壁掛け金具垂直取り付け型（TY-WK42PV1）
- PC取り付け用壁掛け金具（TY-WK42PRE1）
■ 付属品をご確認ください。
TH-50 PHD3 / TH-50 PHD5 / TH-42 PWD4 / TH-42 PWD5 の取扱説明書に記載されている付属品以外に、次の付属品があります。
固定用ねじ
(⊕M5×35) ......2本
1. 取り付け場所の強度確認

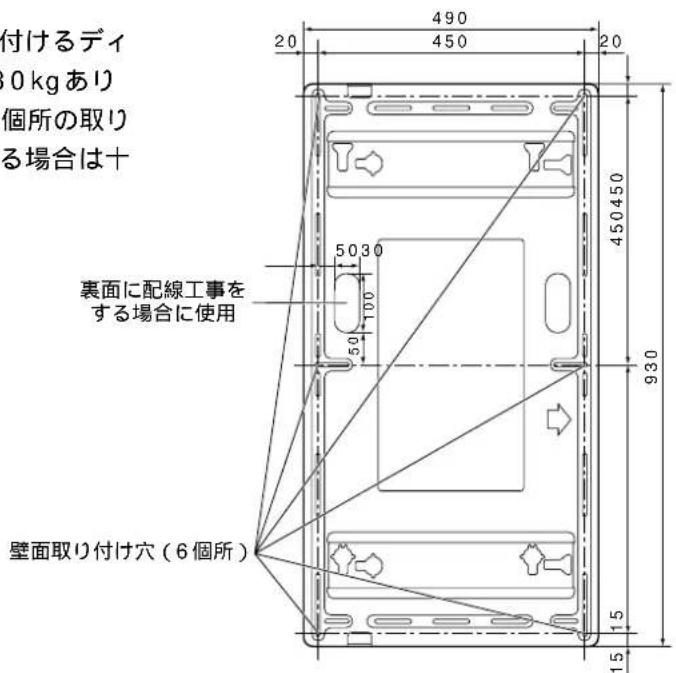

壁掛け金具の質量は約6 kg、壁掛け金具に取り付けるディスプレイ本体は50 V型で約45 kg・42 V型で約30 kgあります。右図壁掛け金具の寸法図を参照のうえ、6個所の取り付け位置の壁面強度確認を行い、強度が不足する場合は十分な補強を行ってください。
(別売壁掛け金具の寸法)
单位：mm
お願い
- 壁掛け金具には24個所の取り付け穴が空けてあります。
壁面の材質が木材等で、上記6個所の固定では取り付け強度が確保できない場合は、予備の穴もご使用ください。ただし、壁面の材質によっては近接した位置にねじ止めをすると、ひび割れが発生し取り付け強度が不十分となる場合がありますのでご注意ください。

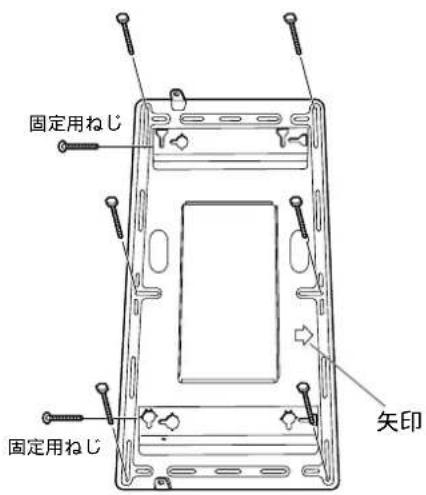

2.壁面への壁掛け金具の取り付け
- 壁掛け金具に表示されている矢印が右を向く状態に取り付けてください。
- 壁面がコンクリート等で、事前にねじまたはナットを埋め込む必要がある場合は、壁掛け金具の現物合わせで穴位置を出すか、寸法図を基に穴位置を割り出し、「M6」のねじまたはナットを埋め込んでください。なお、ねじを埋め込まれる場合は、壁面からねじの飛び出しは10～15mmにしてください。
取り付け手順
①最初に上部右側の穴をねじ止めする。
②水平器を使い金具の傾きを修正後残り5個所の穴をねじ止めする。
③固定用ねじ(M5×35)を仮止めする。ねじの先端が5mm以上入るとディスプレイ本体が正しい位置に取り付かなくなります。
※壁掛け金具に付属の固定用ねじ（M5×135）は使用しません。
お願い
- 壁面への取り付けねじは、取り付け部の材質に合った市販品のねじをご使用ください。

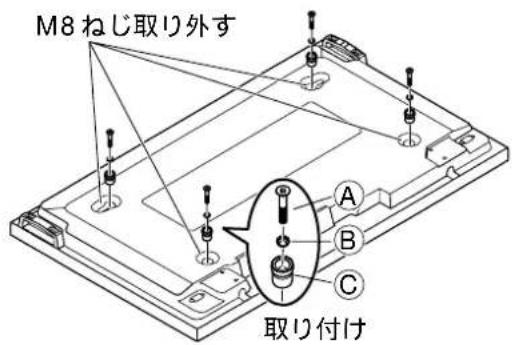

3. ディスプレイ本体に絶縁スペーサーを取り付け
①M8 ねじ4本を取り外してください。
② 外したねじ穴に同梱（TY-WK42PV1/TY-WK42PRE1）の部品 A を取り付けてください。
| A | 六角穴付皿ボルト |
| B | さら形歯付ワッシャー |
| C | 絶縁スペーサー |

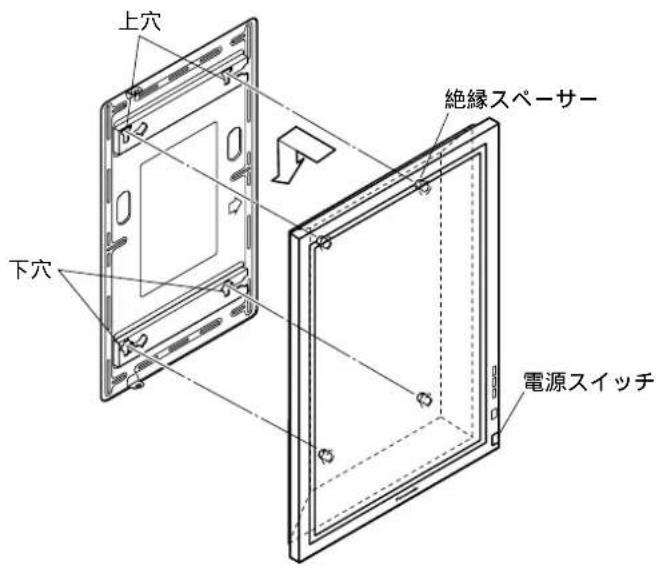

4. ディスプレイ本体を壁掛け金具に取り付け
ディスプレイ本体の取り付け方向は、必ず電源スイッチが下側になるようにしてください。
①ディスプレイ本体上側の絶縁スペーサーを、壁掛け金具上穴に差し込み、そのまま下へ下げます。
②ディスプレイ本体を少し持ち上げながら下側の絶縁スペーサーを壁掛け金具下穴に差し込み、そのまま下へディスプレイ本体を下げます。
お知らせ
- ディスプレイ本体を持ち上げ過ぎると上側が外れる恐れがあります。

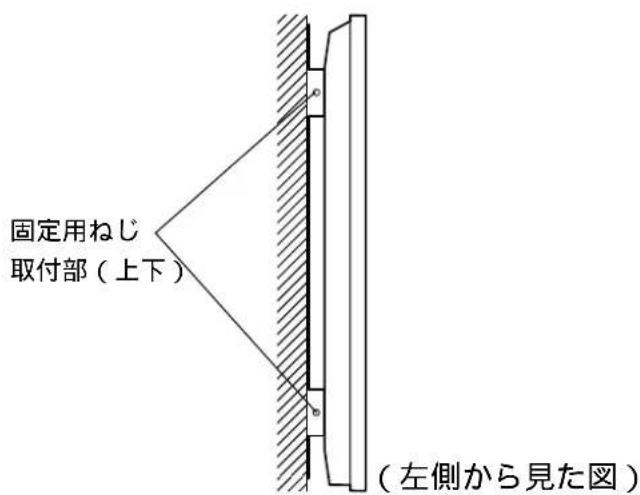

5.固定用ねじの締め付け
- 左側面の固定用ねじを締め付けます。
お願い
- ディスプレイ本体の固定のために必ず左側面に固定用ねじを取り付けてください。

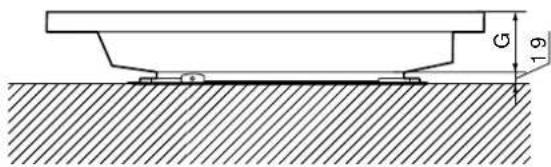

单位：mm
单位：mm

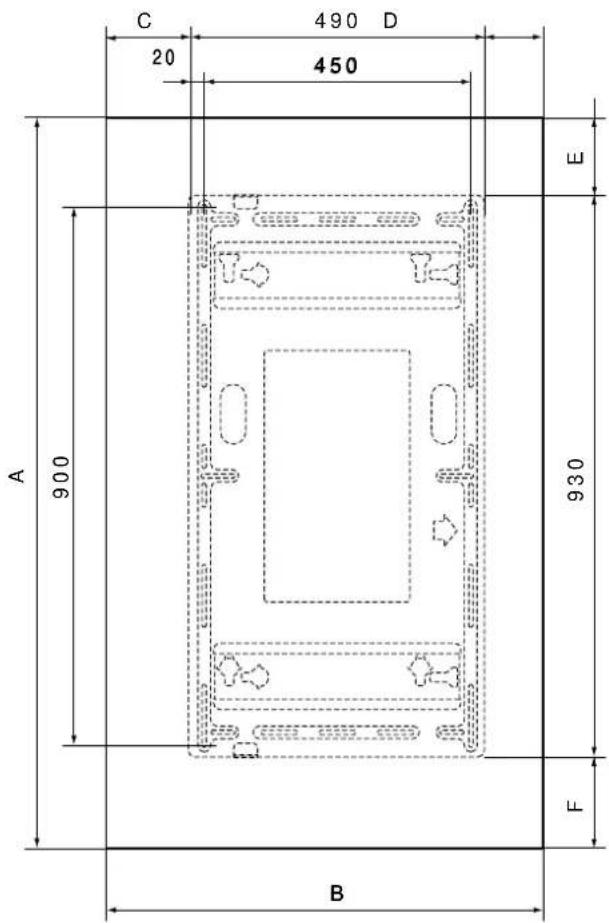

| 50V型の場合 42V型の場合 | |||
| 寸法 | A | 1210 | 1020 |
| B | 724 | 610 | |
| C | 136.5 | 79.5 | |
| D | 97.5 | 40.5 | |
| E | 128.5 | 33.5 | |
| F | 151.5 | 56.5 | |
| G | 98 | 89 | |
