製品タイプ	音源拡張ボード
対応機種	Roland XVシリーズ、Fantomシリーズ等のSRXスロット搭載機種
搭載波形メモリ	64MB（16ビットリニア）
プリセット音色数	256パッチ＋64ドラムキット
追加波形数	約1,000波形
外形寸法	約100 x 70 x 20 mm
質量	約50g
消費電力	0.5W（本体からの供給）
付属品	取扱説明書、取付用ネジ
主な機能	波形メモリの拡張、新規プリセット音色の追加、高品質サウンドエンジン
対応音源方式	V-Synth等の方式（ローランド独自）
取付方法	本体のSRXスロットに挿入し、ネジで固定
互換性	SRXシリーズ共通スロット
動作保証温度	5℃～40℃
保管温度	-20℃～60℃
お手入れ方法	乾いた柔らかい布で拭く（シンナーやアルコールは不可）
安全上の注意	静電気に注意して取り扱う。落下や衝撃を避ける。
消耗品・交換部品	なし（内部バッテリ等不要）
修理・サポート	ローランド認定サービスセンターに依頼
保証期間	購入後1年間（日本国内）
原産国	日本

よくある質問 - SRX-03 ROLAND

SRX-03の対応機種を教えてください。

SRX-03は、Roland XVシリーズ（XV-88、XV-3080など）、Fantomシリーズ（Fantom-X、Fantom-Gなど）のSRXスロットに挿入して使用できます。対応機種の詳細は取扱説明書をご確認ください。

SRX-03の取り付け方法を教えてください。

本体の電源を切り、SRXスロットカバーを外します。SRX-03をスロットに差し込み、付属のネジで固定します。静電気に注意して作業してください。

SRX-03にはどのような音色が収録されていますか？

SRX-03は高品質なアコースティック楽器やエレクトロニックサウンドを中心に約1,000の波形と256のプリセットパッチを収録。ジャンルは幅広く、ピアノ、ストリングス、シンセリードなどが含まれます。

SRX-03を同時に複数枚使用できますか？

対応機種のSRXスロット数に依存します。一般的には最大2～4枚のSRXボードを同時に使用可能です。詳しくは本体の仕様をご確認ください。

SRX-03の音色を編集できますか？

はい。SRX-03の音色は本体のパッチエディット機能を使用して編集可能です。編集したパッチは本体のユーザーメモリに保存できます。

SRX-03のドライバーは必要ですか？

SRX-03はハードウェア拡張ボードのため、ドライバーは不要です。取り付けるだけで認識され、すぐに使用できます。

SRX-03の取扱説明書を紛失しました。どこで入手できますか？

Roland公式サイトのサポートページからPDF形式でダウンロードできます。また、notice-facile.comなどのマニュアルサイトでも入手可能です。

SRX-03の不具合や故障の際はどうすればよいですか？

まずは購入店またはローランド認定サービスセンターにご連絡ください。保証期間内であれば無償修理の対象となる場合があります。

SRX-03とSRX-02の違いは何ですか？

SRX-03はSRX-02と比較してより多様なアコースティック音色と新しい波形を搭載しています。具体的な音色リストは各製品の仕様をご参照ください。

SRX-03の消費電力はどのくらいですか？

SRX-03の消費電力は約0.5Wで、本体から供給されるため、外部電源は不要です。バッテリー駆動時でも影響はほとんどありません。

使用説明書 SRX-03 ROLAND

この機器を正しくお使いいただくために、ご使用前に「安全上のご注意」（P.3）と「使用上のご注意」（P.4）をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、この取扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に置いてください。

このたびは、ウェーブ・エクスパンション・ボード SRX-03「STUDIO SRX」をお買い上げいただき、まことにありがとうございます。

このエクスパンション・ボードは、幅広い音楽シーンで即戦力となるキーボードをはじめ、ギター、ベース、プラス、サックス、フルート、クワイア、シンセ、ドラム、パーカッション音色などを収録しています。

ウェーブフォームは一流ミュージシャンによる演奏を一流スタジオでプロ・エンジニアが録音したサウンドで、その生々しいフィーリングを余すこと無く再現しています。ステレオ・サンプリング、強弱別、ステレオ 4 段ペロシティー切替えに対応したウェーブなども多数収録していますので、リアルで、きめ細やかな音色変化が得られます。

パッチは一流ミュージシャン達による表現力豊かな音色を厳選して収録しています。

エフェクト、パラメーター、コントローラー・アサインなども、それぞれの楽器の鳴り・特徴を最大限に生かせるように設定してあります。

• パッチ：128 種類
• リズム・セット： 12 種類（Fantom シリーズ /XV シリーズ /JUNO-G/MX-200） 9 種類（SRX 対応の RD シリーズ /MC-909/VR-760）
• ウェーブフォーム:522 種類

※ 各パッチ、リズム・セットは Fantom シリーズ、XV シリーズ、JUNO-G、MX-200、SRX 対応の RD シリーズ、MC-909、VR-760 の各機種で最適なパラメータ設定を行っていますので、それぞれ出音が異なることがあります。

	取扱いを誤った場合に、使用者が死亡または重傷を負う可能性が想定される内容を表わしています。
	取扱いを誤った場合に、使用者が傷害を負う危険が想定される場合および物的損害のみの発生が想定される内容を表わしています。※物的損害とは、家屋・家財および家畜・ペットにかかわる拡大損害を表わしています。

図記号の例

	△は、注意(危険、警告を含む)を表わしています。具体的な注意内容は、△の中に描かれています。左図の場合は、「一般的な注意、警告、危険」を表わしています。
	○は、禁止(してはいけないこと)を表わしています。具体的な禁止内容は、○の中に描かれています。左図の場合は、「分解禁止」を表わしています。
	●は、強制(必ずすること)を表わしています。具体的な強制内容は、●の中に描かれています。左図の場合は、「電源プラグをコンセントから抜くこと」を表わしています。

以下の指示を必ず守ってください

警告

- この機器を使用する前に、以下の指示と取扱説明書をよく読んでください。

- この機器を分解したり、改造したりしないでください。

修理／部品の交換などで、取扱説明書に書かれていないことは、絶対にしないでください。必ずお買い上げ店またはローランド・サービスに相談してください。

- 次のような場所での使用や保存はしないでください。

○ 温度が極端に高い場所（直射日光の当たる場所、暖房機器の近く、発熱する機器の上など） ○ 水気の近く（風呂場、洗面台、濡れた床などや湿度の高い場所

○ 雨に濡れる場所 ○ ホコリの多い場所 ○ 振動の多い場所

- この機器に、異物（燃えやすいもの、硬貨、針金など）や液体（水、ジュースなど）を絶対に入れないでください。

警告

● お子様のいるご家庭で使用する場合、お子様の取り扱いやいたずらに注意してください。必ず大人のかたが、監視／指導してあげてください。

- この機器を落としたり、この機器に強い衝撃を与えないでください。

● SRX-03 を取り付ける前に、Fantom シリー-XV シリーズ、JUNO-G、MX-200、SRX 対応 RD シリーズ、MC-909、VR-760 の電源を切して電源プラグをコンセントから外してください。

注意

- この機器の上に乗ったり、機器の上に重いものを置かないでください。

- 指定の機器（Fantom シリーズ、XV シリーズ JUNO-G、MX-200、SRX 対応の RD シリー MC-909、VR-760）だけに取り付け、取り付け時には指定されたネジだけを外してください。

● ネジを外した場合は、小さなお子様が誤って飲み込んだりすることのないようお子様の手の届かないところへ保管してください。

IMPORTANT NOTES

お客様が SRX-03 エクスパンション・ボード（以下、「本製品」といいます）をローランドの正規販売店からお買い上げになった時点で、本製品に含まれる音やサンプルは、ローランド株式会社から、お客様に対して、音楽制作、公共の場での演奏、放送などの商用目的のための使用を許諾したものであって、著作権を譲渡したものではありません。

お客様は、いかなる追加料金を支払うこともなく、本製品に含まれるあらゆるフレーズやサンプルを、商用あるいは非商用目的の録音に使用できます。ただし、お客様が本製品を使用して音楽の録音を行う際は、以下のことにご注意ください。

本製品に含まれるいかなる録音物も、そのままの状態であれ、いかなる手段によって再構成、ミキシング、フィルター加工、再合成、加工処理、その他の編集作業をした状態であれ、ローランドの書面による許可なく、他の製品に含めたり再販売するために複製・複写することを禁止します。また、本製品に含まれるいかなる音も、許可なく贈与、取引、貸与、賃貸、再発行、再配布、再販売することを禁止します。

従って、本製品の音色は音楽制作の範囲でお使いいただくようお願いします。そして、本製品のライブラリーはお客様ご自身の個人的使用の目的の範囲でお使いください。本製品の音色データの複製・複写は禁止します。

ローランドは、著作権侵害がないかどうか、常時他のサウンド・ライブラリーの発売を把握しており、著作権侵害に対しては法的手段を行使する場合があります。

なお、本製品のライブラリーは第三者の著作権を一切侵害していないことを保証します。

3 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。

修理について

※ お客様がこの機器を分解、改造された場合、以後の性能について保証できなくなります。また、修理をお断りする場合もあります。
※ 当社では、この製品の補修用性能部品（製品の機能を維持するために必要な部品）を、製造打切後 6 年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。なお、保有期間が経過した後も、故障箇所によっては修理可能の場合がありますので、お買い上げ店、または最寄りのローランド・サービスにご相談ください。

基板の取り扱い

この基板は、静電気により部品が破壊される恐れがあります。基板を取り扱うときは、次の点に注意してください。

※ 基板を持つときは、あらかじめ何らかの金属に触れて、体や衣類にたまっている静電気を放電してください。
※ 基板を持つときは、基板の縁を持ち、部品やコネクターの部分に直接手を触れないでください。
※ 基板を保管するとき、または輸送するときなどは、購入時に基板が入っていた袋（導電袋）に入れてください。

INSTALLING THE WAVE EXPANSION BOARD

ウェーブ・エクスパンション・ボードの取り付けかた

※ 使用機器の電源スイッチをオフにしてください。
1. 使用機器の上部、または背面にあるカバーをはずします。

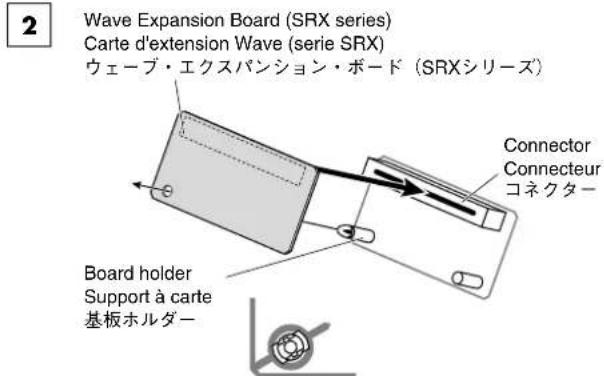

2. SRX シリーズ用のスロットのコネクターにウェーブ・エクスパンション・ボードのコネクターを差し込み、同時に基板ホルダーをウェーブ・エクスパンション・ボードの穴にはめ込みます。
※ 回路部やコネクター部には手を触れないでください。
※ 基板を無理に押し込まないでください。装着しにくい場合、いったん基板を外してやり直してください。
3. 付属の固定用具で基板ホルダーを LOCK 方向に回し、ウェーブ・エクスパンション・ボードを固定します。（ウェーブ・エクスパンション・ボードを取り外すには、基板ホルダーを UNLOCK 方向に回してから取り外します。）
※ 取り付けを終えたら、正しく取り付けられていることを再度確認してください。
4. 手順 1 で外したネジで、カバーを元通りに取り付けます。
5. ウェーブ・エクスパンション・ボードの取り付けが正しく行われたかを確認します。
※ ウェープフォームの選択画面（使用機器の取扱説明書参照）で“EXP”が選べない（表示されない）ときは、もう一度ウェーブ・エクスパンション・ボードをつけ直してください。

3

エクスパンション・ボードのパッチを発音させるときは、Fantom シリーズ /XV シリーズ /JUNO-G の EFFECTS ON OFF の設定をすべて ON にして使用することをお勧めいたします。OFF に設定した場合、意図した音色にならないことがあります。

※ パッチの中にはリリース・タイムが長く設定してあるパッチもありますので、音源のパッチ・リメインがONになっていると音色を切り替えても前のパッチのリリースが残る場合があります。
※ エクスパンション・ボードのパッチを発音させるときは、使用機器の取扱説明書にしたがって、実行してください。
※ 一部のパッチの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

Patch List (2)

(BANK SELECT MSB:93; LSB: 2)

* On the Fantom series/XV series/JUNO-G/MX-200, you can not select only the rhythm sets which are designed to be used with the RD series (with SRX slots)/MC-909/VR-760/G-70.
※ Fantom シリーズ /XV シリーズ /JUNO-G/MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のリズム・セットを選ぶことはできません。

Rhythm Set Key Assign (2)

For Fantom series/XV series/JUNO-G/MX-200

Note No.	7. Studio 3 KIT	8. Studio 4 KIT	9. HipHop KIT	Note No.	10. Dyn.Perc KIT	11. Drums MENU	12. Perc. MENU
28	MplLmtr Kick	MplLmtr Kick	Dry Kick	28	MplLmtr Kick	--	--
29	JazzDry Kick	JazzDry Kick	Round Kick	29	JazzDry Kick	--	--
30	Rock Roll	Rock Roll	Rock Roll	30	Rock Roll	--	--
31	Jazz Kick	Jazz Kick	Jazz Kick	31	Jazz Kick	--	--
32	Stdio3S flm1	Stdio4S flm1	Stdio4S flm1	32	Stdio1S flm1	--	--
33	Rock Kick	Rock Kick	Rock Kick	33	Rock Kick	--	--
34	StudioH pdl	StudioH pdl	StudioH pdl	34	StudioH pdl	--	--
35	Studio 1 K	Studio 1 K	Dance Kick	35	Studio 1 K	Studio 1 K	--
36	Studio 2 K	Studio 2 K	Studio 2 K	36	Studio 2 K	Studio 2 K	--
37	Stdio3S stk	Stdio2S stk	Stdio2S stk	37	Stdio1S stk	--	--
38	Stdio3S 1	Stdio4S 1	Cymbals 1	38	Stdio1S 1	Stdio1S 1	--
39	Stdio3S flm2	Stdio4S flm2	Stdio4S flm2	39	Stdio1S flm2	--	--
40	Stdio3S 2	Stdio4S 2	Cymbals 2	40	Stdio1S 2	Stdio1S 2	--
41	StudioT3	StudioT3	StudioT3	41	StudioT3	Studio1S flm	--
42	StudioH cl1	StudioH cl1	StudioH cl1	42	StudioH cl1	--	--
43	StudioT3 flm	StudioT3 flm	StudioT3 flm	43	StudioT3 flm	Studio1S stk	--
44	StudioH cl2	StudioH cl2	StudioH cl2	44	StudioH cl2	--	--
45	Studio12	Studio12	Studio12	45	Studio12	Studio2S 1	--
46	StudioI op	StudioI op	StudioI op	46	StudioI op	--	--
47	StudioT2 flm	StudioT2 flm	StudioT2 flm	47	StudioT2 flm	Studio2S 2	--
48	StudioT1	StudioT1	StudioT1	48	StudioT1	Studio2S flm	Cng2Lo Mute
49	Rock CrCym1	Rock CrCym1	Rock CrCym1	49	Rock CrCym1	--	--
50	StudioT1 flm	StudioT1 flm	StudioT1 flm	50	StudioT1 flm	Stdio2S stk	Cng2Lo Open
51	Rock RdCym1	Rock RdCym1	Rock RdCym1	51	Rock RdCym1	--	--
52	Rock China	Rock China	Rock China	52	Rock China	Stdio3S 1	Cng2Lo Roll
53	Rock RdCym2	Rock RdCym2	Rock RdCym2	53	Rock RdCym2	Stdio3S 2	Cng2Hi Mute
54	Tambourine 1	Tambourine 1	Tambourine 1	54	Tambourine 1	--	--
55	Rock CrCym2	Rock CrCym2	Rock CrCym2	55	Rock CrCym2	Stdio3S flm	Cng2Hi Open
56	Cowbell Lo	Cowbell Lo	Cowbell Lo	56	Cowbell Lo	--	--
57	Crash 1	Crash 1	Crash 1	57	Crash 1	Stdio3S stk	Cng2Hi SlpMt
58	Cowbell Hi	Cowbell Hi	Cowbell Hi	58	Cowbell Hi	--	--
59	Ride Bell	Ride Bell	Ride Bell	59	Ride Bell	Stdio4S 1	Cng2Hi SlpOp
60	Bng4Hi Open	Bng4Hi Open	Bng4Hi Open	60	Cng2Lo Mute	Stdio4S 2	Cng2Hi Flam
61	Bng4Lo Open	Bng4Lo Open	Bng4Lo Open	61	Cng2Lo Roll	--	--
62	Cng2Hi SlpOp	Cng2Hi SlpOp	Cng2Hi SlpOp	62	Cng2Lo Open	Stdio4S flm	Cng2Hi Roll
63	Cng2Hi Open	Cng2Hi Open	Cng2Hi Open	63	Cng2Hi Roll	--	--
64	Cng2Lo Open	Cng2Lo Open	Cng2Lo Open	64	Cng2Hi Mute	Cymbals 1	Bng4Lo Fingr
65	Timbalc3 Hi	Timbalc3 Hi	Timbalc3 Hi	65	Cng2Hi Open	Cymbals 2	Bng4Lo Fngrs
66	Timbalc3 Lo	Timbalc3 Lo	Timbalc3 Lo	66	Cng2Hi SlpMt	--	--
67	AgogoBellsHi	AgogoBellsHi	AgogoBellsHi	67	Cng2Hi SlpOp	StudioT4	Bng4Lo Mute
68	AgogoBellsLo	AgogoBellsLo	AgogoBellsLo	68	Cng2Hi Flam	--	--
69	Cabasa Up	Cabasa Up	Cabasa Up	69	Bng4Lo Fingr	StudioT3	Bng4Lo Open
70	Maracas	Maracas	Maracas	70	Bng4Lo Fngrs	--	--
71	ShortWhistle	ShortWhistle	ShortWhistle	71	Bng4Lo Mute	StudioT2	Bng4Lo Slap
72	Long Whistle	Long Whistle	Long Whistle	72	Bng4Lo Open	StudioT1	Bng4Hi FngMt
73	Short Cuiro	Short Cuiro	Short Cuiro	73	Bng4Lo Slap	--	--
74	Long Guiro	Long Guiro	Long Guiro	74	Bng4Hi FngMt	StudioT4 flm	Bng4Hi FngOp
75	Claves	Claves	Claves	75	Bng4Hi FngOp	--	--
76	WoodBlock Hi	WoodBlock Hi	WoodBlock Hi	76	Bng4Hi Fngrs	StudioT3 flm	Bng4Hi Fngrs
77	WoodBlock Lo	WoodBlock Lo	WoodBlock Lo	77	Bng4Hi Heel	StudioT2 flm	Bng4Hi Heel
78	Mute Cuica	Mute Cuica	Mute Cuica	78	Bng4Hi Slap	--	--
79	Open Cuica	Open Cuica	Open Cuica	79	Bng4Hi Open	StudioT1 flm	Bng4Hi Slap
80	Mute Triangl	Mute Triangl	Mute Triangl	80	Bng4Hi Roll	--	--
81	Open Triangl	Open Triangl	Open Triangl	81	Bng4Hi Flam	StudioH cl1	Bng4Hi Open
82	Cabasa Cut	Cabasa Cut	Cabasa Cut	82	Tmb13HiPaila	--	--
	Spectrum	Spectrum	Spectrum	83
83	Wind Chimes	Wind Chimes	Wind Chimes	84
84	Wood Block	Wood Block	Wood Block	85
85	Mute Surdo	Mute Surdo	Mute Surdo	86
86	Open Surdo	Open Surdo	Open Surdo	87
87	Lite Kick	Lite Kick	Lite Kick	88
88	Hybrid Kick2	Hybrid Kick2	Hybrid Kick2	89
89	Old Kick	Old Kick	Old Kick	90
90	Pop Voice	Pop Voice	Pop Voice	91
91	Wind Agogo	Wind Agogo	Wind Agogo	92
92	Op Hifat 2	Op Hifat 2	Op Hifat 2	93
93	Anklungs	Anklungs	Anklungs	94
94	Op Hifat 2	Op Hifat 2	Op Hifat 2	95
95	Metronome 2	Metronome 2	Metronome 2	96
96	R8 Click	R8 Click	R8 Click	97
97	Metronome 1	Metronome 1	Metronome 1	98
98	Hand Claps	Hand Claps	Hand Claps	99

* On the Fantom series/XV series/JUNO-G/MX-200, you can not select only the rhythm sets which are designed to be used with the RD series (with SRX slots)/MC-909/VR-760/G-70.
※ Fantom シリーズ /XV シリーズ /JUNO-G/MX-200 では、RD シリーズ (SRX 対応) /MC-909/VR-760 専用のリズム・セットを選ぶことはできません。

Rhythm Set Key Assign (3)

※ SRX 対応の RD シリーズ /MC-909/VR-760 では、Fantom シリーズ /XV シリーズ /JUNO-G/MX-200 専用のリズム・セットを選ぶことはできません。

※ MC-909 では、Note No. 35（B1）から 50（D3）までの 16 鍵分のリズム・トーンのみ使用できます。

Rhythm Set Key Assign (4)

※ SRX 対応の RD シリーズ /MC-909/VR-760 では、Fantom シリーズ /XV シリーズ /JUNO-G/MX-200 専用のリズム・セットを選ぶことはできません。

※ MC-909 では、Note No. 35（B1）から 50（D3）までの 16 鍵分のリズム・トーンのみ使用できます。

Waveform List (1)

No. Name

1 AcPiano3pA L *
2 AcPiano3pA R *
3 AcPiano3pB L *
4 AcPiano3pB R *
5 AcPiano3pC L *
6 AcPiano3pC R *
7 AcPiano3fA L *
8 AcPiano3fA R *
9 AcPiano3fB L *
10 AcPiano3fB R *
11 AcPiano3fC L *
12 AcPiano3fC R *
13 Dyn EP 2 p A
14 Dyn EP 2 p B
15 Dyn EP 2 p C
16 Dyn EP 2 f A
17 Dyn EP 2 f B
18 Dyn EP 2 f C
19 BrightB3 A L *
20 BrightB3 A R *
21 BrightB3 B L *
22 BrightB3 B R *
23 BrightB3 C L	*
24 BrightB3 C R *
25 NylonGt4 p A
26 NylonGt4 p B
27 NylonGt4 p C
28 NylonGt4 f A
29 NylonGt4 f B
30 NylonGt4 f C
31 NylnGt4Sld A
32 NylnGt4Sld B
33 NylnGt4Sld C
34 NylnGt4Noiz1
35 NylnGt4Noiz2
36 FlamncGt p A
37 FlamncGt p B
38 FlamncGt p C
39 FlamncGt f A
40 FlamncGt f B
41 FlamncGt f C
42 FlamncGtRoll
43 12StrGt A L	*
44 12StrGt A R	*
45 12StrGt B L	*
46 12StrGt B R	*
47 12StrGt C L	*
48 12StrGt C R	*
49 335Gt p A
50 335Gt p B

No. Name

51 335Gt p C

52 335Gt f A

53 335Gt f B

54 335Gt f C

55 JazzGt2 p A

56 JazzGt2 p B

57 JazzGt2 p C

58 JazzGt2 f A

59 JazzGt2 f B

60 JazzGt2 f C

61 JzGt3HrmncsA

62 JzGt3HrmncsB

63 JzGt3HrmncsC

64 JzGt3OctaveA

65 JzGt3OctaveB

66 JzGt3OctaveC

67 JzGt3OctSldA

68 JzGt3OctSldB

69 JzGt3OctSldC

70 CleanGt2 A

71 CleanGt2 B

72 CleanGt2 C

73 CleanGt3 A

74 CleanGt3 B

75 CleanGt3 C

76 CrunchGt A

77 CrunchGt B

78 CrunchGt C

79 6StrBs2 p A

80 6StrBs2 p B

81 6StrBs2 p C

82 6StrBs2 f A

83 6StrBs2 f B

84 6StrBs2 f C

85 6StrBs2ThumA

86 6StrBs2ThumB

87 6StrBs2ThumC

88 6StrBs2PullA

89 6StrBs2PullB

90 6StrBs2PullC

91 JazzBs3 p A

92 JazzBs3 p B

93 JazzBs3 p C

94 JazzBs3 f A

95 JazzBs3 f B

96 JazzBs3 f C

97 JzBs3PckMt A

98 JzBs3PckMt B

99 JzBs3PckMt C

100 JzBs3Pops A

No. Name

101	JzBs3Pops B
102	JzBs3Pops C
103	JzBs3Noise1
104	JzBs3Noise2
105	AcBass2 p A
106	AcBass2 p B
107	AcBass2 p C
108	AcBass2 f A
109	AcBass2 f B
110	AcBass2 f C
111	AcBass2Noiz1
112	AcBass2Noiz2
113	AcBass2Noiz3
114	Gt/BsNz Menu	**
115	Flute Vib3 A
116	Flute Vib3 B
117	Flute Vib3 C
118	Alto Flute A
119	Alto Flute B
120	Alto Flute C
121	Afro Flute A
122	Afro Flute B
123	Afro Flute C
124	Vox Flute A
125	Vox Flute B
126	Vox Flute C
127	Flute Atk A
128	Flute Atk B
129	Flute Atk C
130	Pan Pipe 2 A
131	Pan Pipe 2 B
132	Pan Pipe 2 C
133	PanPipeBrthA
134	PanPipeBrthB
135	PanPipeBrthC
136	Moceno A
137	Moceno B
138	Moceno C
139	AltoSax2 p A
140	AltoSax2 p B
141	AltoSax2 p C
142	AltoSax2 f A
143	AltoSax2 f B
144	AltoSax2 f C
145	TenrSax2 p A
146	TenrSax2 p B
147	TenrSax2 p C
148	TenrSax2 f A
149	TenrSax2 f B
150	TenrSax2 f C

No. Name

151	BariSax2 p A
152	BariSax2 p B
153	BariSax2 p C
154	BariSax2 f A
155	BariSax2 f B
156	BariSax2 f C
157	WindsFX Menu	**
158	Perc.Flute 1
159	Perc.Flute 2
160	Perc.Flute 3
161	Perc.Flute 4
162	Perc.Flute 5
163	Perc.Flute 6
164	Perc.Flute 7
165	AltFlOvrTone
166	AltoSax EFX
167	StudioTp p A
168	StudioTp p B
169	StudioTp p C
170	StudioTp f A
171	StudioTp f B
172	StudioTp f C
173	TpHrmnMt p A
174	TpHrmnMt p B
175	TpHrmnMt p C
176	TpHrmnMt f A
177	TpHrmnMt f B
178	TpHrmnMt f C
179	S-BoreTb p A
180	S-BoreTb p B
181	S-BoreTb p C
182	S-BoreTb f A
183	S-BoreTb f B
184	S-BoreTb f C
185	Brs2K mf A L	*
186	Brs2K mf A R *
187	Brs2K mf B L *
188	Brs2K mf B R	*
189	Brs2K mf C L	*
190	Brs2K mf C R	*
191	Brs2K ff A L	*
192	Brs2K ff A R	*
193	Brs2K ff B L	*
194	Brs2K ff B R	*
195	Brs2K ff C L	*
196	Brs2K ff C R	*
197	SoftPad2 A L *
198	SoftPad2 A R	*
199	SoftPad2 B L	*
200	SoftPad2 B R	*

*：LとRでペアになるステレオ・ウェーブフォームです。
**：メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。

※ 一部のウェーブフォームの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。

※ 単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。

Waveform List (2)

No. Name

201 SoftPad2 C L *
202 SoftPad2 C R *
203 MG Stringz A
204 MG Stringz B
205 MG Stringz C
206 OB Stringz A
207 OB Stringz B
208 OB Stringz C
209 KidsChoirA L *
210 KidsChoirA R *
211 KidsChoirB L	*
212 KidsChoirB R	*
213 KidsChoirC L	*
214 KidsChoirC R *
215 M+F Ahs A L *
216 M+F Ahs A R	*
217 M+F Ahs B L	*
218 M+F Ahs B R	*
219 M+F Ahs C L *
220 M+F Ahs C R *
221 JazzOoo A
222 JazzOoo B
223 JazzOoo C
224 SteelDrm3p A
225 SteelDrm3p B
226 SteelDrm3p C
227 SteelDrm3f A
228 SteelDrm3f B
229 SteelDrm3f C
230 Kick Menu L	***
231 Kick Menu R	***
232 Stdio1K sftL	*
233 Stdio1K sftR	*
234 Stdio1K medL	*
235 Stdio1K medR	*
236 Stdio1K hrdL	*
237 Stdio1K hrdR	*
238 Stdio2K sftL	*
239 Stdio2K sftR	*
240 Stdio2K medL	*
241 Stdio2K medR	*
242 Stdio2K hrdL	*
243 Stdio2K hrdR	*
244 Stdio1SMenuL	***
245 Stdio1SMenuR	***
246 Stdio2SMenuL	***
247 Stdio2SMenuR	***
248 Stdio3SMenuL	***
249 Stdio3SMenuR	***
250 Stdio4SMenuL	***

No. Name

251 Stdio4SMenuR	* **
252 CymbalSMenuL	* **
253 CymbalSMenuR	* **
254 Stdio1Ssft1L	*
255 Stdio1Ssft1R	*
256 Stdio1Ssft2L	*
257 Stdio1Ssft2R	*
258 Stdio1Smed1L	*
259 Stdio1Smed1R	*
260 Stdio1Smed2L	*
261 Stdio1Smed2R	*
262 Stdio1Shrd1L	*
263 Stdio1Shrd1R	*
264 Stdio1Shrd2L	*
265 Stdio1Shrd2R	*
266 Stdio1Srim1L	*
267 Stdio1Srim1R	*
268 Stdio1Srim2L	*
269 Stdio1Srim2R	*
270 Stdio1Sbuz1L	*
271 Stdio1Sbuz1R	*
272 Stdio1Sbuz2L	*
273 Stdio1Sbuz2R	*
274 Stdio1Sflm L	*
275 Stdio1Sflm R *
276 Stdio1Sstk1L *
277 Stdio1Sstk1R *
278 Stdio1Sstk2L *
279 Stdio1Sstk2R *
280 Stdio2Ssft1L	*
281 Stdio2Ssft1R	*
282 Stdio2Ssft2L	*
283 Stdio2Ssft2R	*
284 Stdio2Smed1L	*
285 Stdio2Smed1R	*
286 Stdio2Smed2L	*
287 Stdio2Smed2R	*
288 Stdio2Shrd1L	*
289 Stdio2Shrd1R	*
290 Stdio2Shrd2L	*
291 Stdio2Shrd2R	*
292 Stdio2Srim1L	*
293 Stdio2Srim1R	*
294 Stdio2Srim2L	*
295 Stdio2Srim2R	*
296 Stdio2Sbuz1L	*
297 Stdio2Sbuz1R	*
298 Stdio2Sbuz2L	*
299 Stdio2Sbuz2R	*
300 Stdio2Sflm L	*

No. Name

301 Stdio2Sflm R *
302 Stdio2Sstk1L *
303 Stdio2Sstk1R *
304 Stdio2Sstk2L *
305 Stdio2Sstk2R *
306 Stdio3Ssft1L	*
307 Stdio3Ssft1R	*
308 Stdio3Ssft2L	*
309 Stdio3Ssft2R	*
310 Stdio3Smed1L	*
311 Stdio3Smed1R	*
312 Stdio3Smed2L	*
313 Stdio3Smed2R	*
314 Stdio3Shrd1L	*
315 Stdio3Shrd1R	*
316 Stdio3Shrd2L	*
317 Stdio3Shrd2R	*
318 Stdio3Srim1L	*
319 Stdio3Srim1R	*
320 Stdio3Srim2L	*
321 Stdio3Srim2R	*
322 Stdio3Sbuz1L	*
323 Stdio3Sbuz1R	*
324 Stdio3Sbuz2L	*
325 Stdio3Sbuz2R	*
326 Stdio3Sflm L	*
327 Stdio3Sflm R *
328 Stdio3Sstk1L *
329 Stdio3Sstk1R *
330 Stdio3Sstk2L *
331 Stdio3Sstk2R *
332 Stdio4Ssft1L	*
333 Stdio4Ssft1R	*
334 Stdio4Ssft2L	*
335 Stdio4Ssft2R	*
336 Stdio4Smed1L	*
337 Stdio4Smed1R	*
338 Stdio4Smed2L	*
339 Stdio4Smed2R	*
340 Stdio4Shrd1L	*
341 Stdio4Shrd1R	*
342 Stdio4Shrd2L	*
343 Stdio4Shrd2R	*
344 Stdio4Srim1L	*
345 Stdio4Srim1R	*
346 Stdio4Srim2L	*
347 Stdio4Srim2R	*
348 Stdio4Sbuz1L	*
349 Stdio4Sbuz1R	*
350 Stdio4Sbuz2L	*

No. Name

351 Stdio4Sbuz2R	*
352 Stdio4Sflm L	*
353 Stdio4Sflm R *
354 Sn w/Cym 1 L	*
355 Sn w/Cym 1 R	*
356 Sn w/Cym 2 L	*
357 Sn w/Cym 2 R	*
358 Sn w/Cym 3 L	*
359 Sn w/Cym 3 R	*
360 Sn w/Cym 4 L	*
361 Sn w/Cym 4 R	*
362 StdioT MenuL	***
363 StdioT MenuR	***
364 StdioT1sft L	*
365 StdioT1sft R	*
366 StdioT1med L *
367 StdioT1med R	*
368 StdioT1hrd L	*
369 StdioT1hrd R	*
370 StdioT1flm1L	*
371 StdioT1flm1R	*
372 StdioT1flm2L	*
373 StdioT1flm2R	*
374 StdioT2sft L	*
375 StdioT2sft R	*
376 StdioT2med L *
377 StdioT2med R	*
378 StdioT2hrd L	*
379 StdioT2hrd R	*
380 StdioT2flm1L	*
381 StdioT2flm1R	*
382 StdioT2flm2L	*
383 StdioT2flm2R	*
384 StdioT3sft L	*
385 StdioT3sft R	*
386 StdioT3med L *
387 StdioT3med R	*
388 StdioT3hrd L	*
389 StdioT3hrd R	*
390 StdioT3flm1L	*
391 StdioT3flm1R	*
392 StdioT3flm2L	*
393 StdioT3flm2R	*
394 StdioT4sft L	*
395 StdioT4sft R	*
396 StdioT4med L *
397 StdioT4med R	*
398 StdioT4hrd L	*
399 StdioT4hrd R	*
400 StdioT4flm1L	*

*：LとRでペアになるステレオ・ウェーブフォームです。
**：メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。

※ 一部のウェープフォームの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。

※単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。

Waveform List (3)

No. Name

401 StdioT4flm1R *
402 StdioT4flm2L *
403 StdioT4flm2R *
404 StdioH MenuL ***
405 StdioH MenuR ***
406 StdioH cl1 L	*
407 StdioH cl1 R	*
408 StdioH cl2 L	*
409 StdioH cl2 R	*
410 StdioH cl3 L	*
411 StdioH cl3 R	*
412 StdioH cl4 L	*
413 StdioH cl4 R	*
414 StdioH cl5 L	*
415 StdioH cl5 R	*
416 StdioH hcl L	*
417 StdioH hcl R	*
418 StdioH op1 L	*
419 StdioH op1 R	*
420 StdioH op2 L	*
421 StdioH op2 R	*
422 StdioH op3 L	*
423 StdioH op3 R	*
424 StdioH pdl1L	*
425 StdioH pdl1R *
426 StdioH pdl2L	*
427 StdioH pdl2R *
428 Conga2 MenuL	***
429 Conga2 MenuR	***
430 Cng2LoMtSftL *
431 Cng2LoMtSftR *
432 Cng2LoMtHrdL	*
433 Cng2LoMtHrdR	*
434 Cng2LoOpSftL *
435 Cng2LoOpSftR	*
436 Cng2LoOpHrdL	*
437 Cng2LoOpHrdR	*
438 Cng2LoRoll L	*
439 Cng2LoRoll R	*
440 Cng2HiMtSftL	*
441 Cng2HiMtSftR *
442 Cng2HiMtHrdL	*
443 Cng2HiMtHrdR	*
444 Cng2HiOpSftL *
445 Cng2HiOpSftR	*
446 Cng2HiOpHrdL	*
447 Cng2HiOpHrdR	*
448 Cng2SICISftL	*
449 Cng2SICISftR *
450 Cng2SICIHrdL *

No. Name

451 Cng2SlClHrdR *
452 Cng2SlOpSftL	*
453 Cng2SlOpSftR	*
454 Cng2SlOpHrdL	*
455 Cng2SlOpHrdR	*
456 Cng2HiFlam L	*
457 Cng2HiFlam R *
458 Cng2HiRoll L	*
459 Cng2HiRoll R	*
460 Bngo4LoMenuL	***
461 Bngo4LoMenuR	***
462 Bg4LFngrSftL	*
463 Bg4LFngrSftR	*
464 Bg4LFngrHrdL	*
465 Bg4LFngrHrdR	*
466 Bg4LFngsSftL	*
467 Bg4LFngsSftR	*
468 Bg4LFngsHrdL	*
469 Bg4LFngsHrdR	*
470 Bg4LMuteSftL	*
471 Bg4LMuteSftR	*
472 Bg4LMuteHrdL	*
473 Bg4LMuteHrdR	*
474 Bg4LSlapSftL	*
475 Bg4LSlapSftR *
476 Bg4LSlapHrdL *
477 Bg4LSlapHrdR	*
478 Bg4LOpenSftL	*
479 Bg4LOpenSftR *
480 Bg4LOpenHrdL	*
481 Bg4LOpenHrdR	*
482 Bngo4HiMenuL	***
483 Bngo4HiMenuR	***
484 Bg4HFgMtSftL	*
485 Bg4HFgMtSftR	*
486 Bg4HFgMtHrdL	*
487 Bg4HFgMtHrdR	*
488 Bg4HFgOpSftL	*
489 Bg4HFgOpSftR	*
490 Bg4HFgOpHrdL	*
491 Bg4HFgOpHrdR	*
492 Bg4HFngsSftL	*
493 Bg4HFngsSftR	*
494 Bg4HFngsHrdL	*
495 Bg4HFngsHrdR	*
496 Bg4H Heel L	*
497 Bg4H1 Heel R	*
498 Bg4HSlapSftL	*
499 Bg4HSlapSftR	*
500 Bg4HSlapHrdL	*

No. Name

501 Bg4HSlapHrdR	*
502 Bg4HOpenSftL	*
503 Bg4HOpenSftR	*
504 Bg4HOpenHrdL	*
505 Bg4HOpenHrdR	*
506 Bg4H Flam L *
507 Bg4H Flam R	*
508 Bg4H Roll L	*
509 Bg4H Roll R	*
510 Timbals3Menu	**
511 Timbl3HiHead
512 Timbl3HiRim
513 Timbl3LoHead
514 Timbl3LoRim
515 Timbl3HPaila
516 Timb3llPaila
517 Synth Saw 2
518 Syn Saw 2inv
519 Synth Square
520 Synth Pulse1
521 Triangle
522 Sine

*：LとRでペアになるステレオ・ウェーブフォームです。
**：メニュー・ウェーブフォームです。複数のウェーブフォームが、各キーに割り当てられています。

※ 一部のウェープフォームの名前が、本リストと使用機器の画面表示とで異なる場合がありますが、音色自体に影響はありません。

このエクスパンション・ボードに収められているウェーブフォームを使ってパッチを作るときには、次の点に注意してください。

※単音でパッチを作ったとき、エフェクトや TVA の設定状態によって、その音を和音で演奏すると音が歪む場合があります。このようなときは、エフェクトや TVA のレベルを調整してください。

Menu Waveform

114 Gt/BsNz Menu

Key Wave Name

C4 NylnGt4Noiz1

D4 NylnGt4Noiz2

E4 JzBs3Noise1

F4 JzBs3Noise2

G4 AcBass2Noiz1

A4 AcBass2Noiz2

B4 AcBass2Noiz3

157 WindsFX Menu

Key Wave Name

C4 Perc.Flute 1

D4 Perc.Flute 2

E4 Perc.Flute 3

F4 Perc.Flute 4

G4 Perc.Flute 5

A4 Perc.Flute 6

B4 Perc.Flute 7

C5 AltFlOvrTone

D5 AltoSax EFX

230:231 Kick Menu \*

Key Wave Name

C4 Stdio1K sft

D4 Stdio1K med

E4 Stdio1K hrd

F4 Stdio2K sft

G4 Stdio2K med

A4 Stdio2K hrd

244:245 Stdio1SMenu \*

Key Wave Name

C4 Stdio1Ssft1

D4 Stdio1Ssft2

E4 Stdio1Smed1

F4 Stdio1Smed2

G4 Stdio1Shrd1

A4 Stdio1Shrd2

B4 Stdio1Srim1

C5 Stdio1Srim2

D5 Stdio1Sbuz1

E5 Stdio1Sbuz2

F5 Stdio1Sflm

G5 Stdio1Sstk1

A5 Stdio1Sstk2

246:247 Stdio2SMenu \*

Key Wave Name

C4 Stdio2Ssft1

D4 Stdio2Ssft2

E4 Stdio2Smed1

F4 Stdio2Smed2

G4 Stdio2Shrd1

A4 Stdio2Shrd2

B4 Stdio2Srim1

C5 Stdio2Srim2

D5 Stdio2Sbuz1

E5 Stdio2Sbuz2

F5 Stdio2Sflm

G5 Stdio2Sstk1

A5 Stdio2Sstk2

248:249 Stdio3SMenu \*

Key Wave Name

C4 Stdio3Ssft1

D4 Stdio3Ssft2

E4 Stdio3Smed1

F4 Stdio3Smed2

G4 Stdio3Shrd1

A4 Stdio3Shrd2

B4 Stdio3Srim1

C5 Stdio3Srim2

D5 Stdio3Sbuz1

E5 Stdio3Sbuz2

F5 Stdio3Sflm

G5 Stdio3Sstk1

A5 Stdio3Sstk2

© 2001 ローランド 本書の一部、もしくは全部を無断で複写・転載することを禁じます。
