使用説明書 EBF022 IFM

インストール説明

ecolink / ecolink fast connect

ecolinkコネクタ

図 1: ecolinkコネクタの取付け

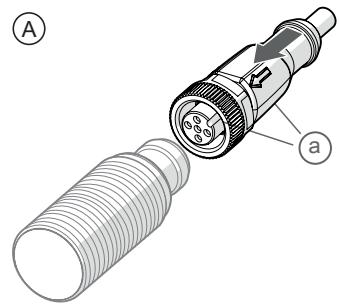

▶ コネクタを機器に接続します（A）。
▶ 接続時にコーディングの位置が正しいことを確認してください。矢印がM12コネクタのキー溝(a)の位置を示します。

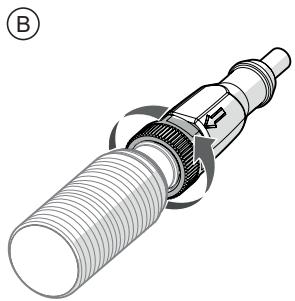

▶ 取付ナットを手で締めて規定の保護構造 (B) を確保します。

(オプション) 耐衝撃性・耐振動性が必要な場合：
▶ スパナを使い取付ナットを1ノッチ分増し締めします。その際、嵌合側の最大締付トルク（②データシート）を超えないように注意してください。

図 2: ecolinkコネクタの取外し

▶ ユニット側にコネクタを押しながら取付ナットを緩めます。

▶ 機器（B）からコネクタを外します。

ecolink fast connect

注意

必ずねじスリーブ付きコネクタを使用すること

▷ 不適切なコネクタの使用は端子の損傷の原因となります。

図 3: ecolink Fast Connectの取付け

▶ 不適当なコネクタを使用しないでください。(A)
▶ コネクタのネジ付きスリーブを製品に押し込みます。(B)
▶ バネが反発しても終了位置に達するまで押し込みます。(C)

図 4: ecolink Fast Connectの取外し

▶ ユニット側にコネクタを押しながら取付ナットを緩めます。（A）
▶ 製品からコネクタを外します。(B)
