35S24M2NGFF - コンピューターアクセサリー StarTech.com - 無料のユーザーマニュアル

使用説明書 35S24M2NGFF StarTech.com

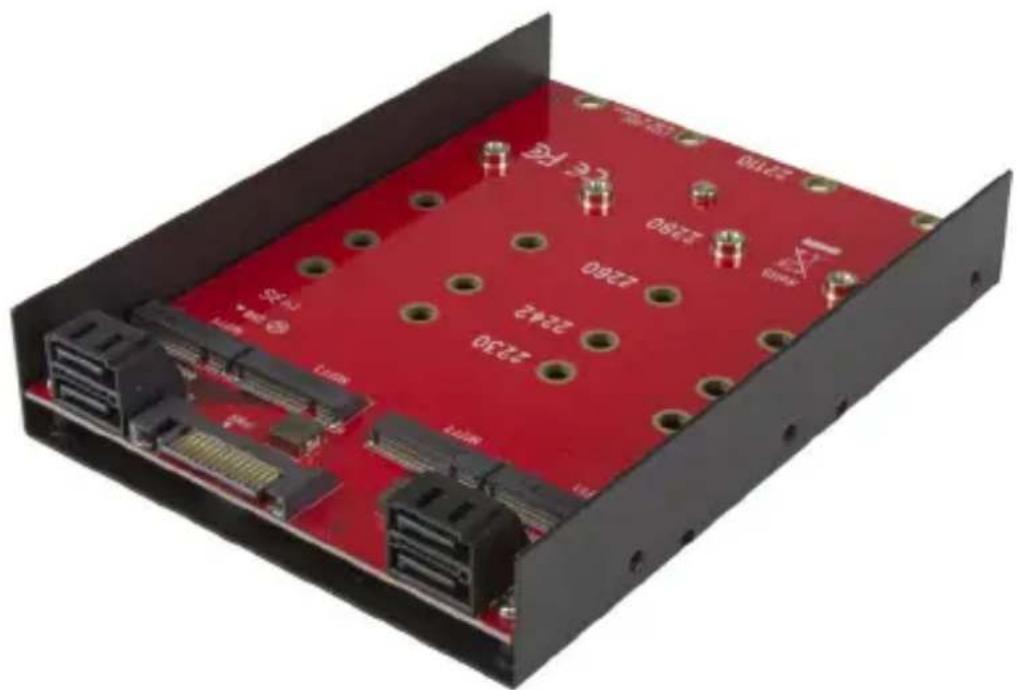

M.2 SSD - 3.5インチSATA HDD アダプタ x 4

35S24M2NGFF

*実際の製品は写真と異なる場合があります。

最新の情報は www.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は無線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

本デバイスは、FCC規格Part 15に準拠しています。お使いの際には、次の注意事項をよくお読みください。（1）本デバイスが有害な干渉を引き起こすことはありません。（2）本デバイスは予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければなりません。

StarTech.comにより明示的に承認されていない変更もしくは改変を行った場合、本デバイスを操作するユーザー権限が無効になる畏れがあります。

インダストリー カナダ 準 拠 ステ ートメント

本クラスBデジタル装置はカナダのICES-003に準拠しています。

CAN ICES-3 (B)

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

製品図....1

フロントビュー....1

トップビュー....1

はじめに 2

パッケージの内容......2

動作環境....2

M.2 NGFF SSDのインストール手順 2

システムのインストール手順……7

技術サポート 8

保証に関する情報......8

製品図

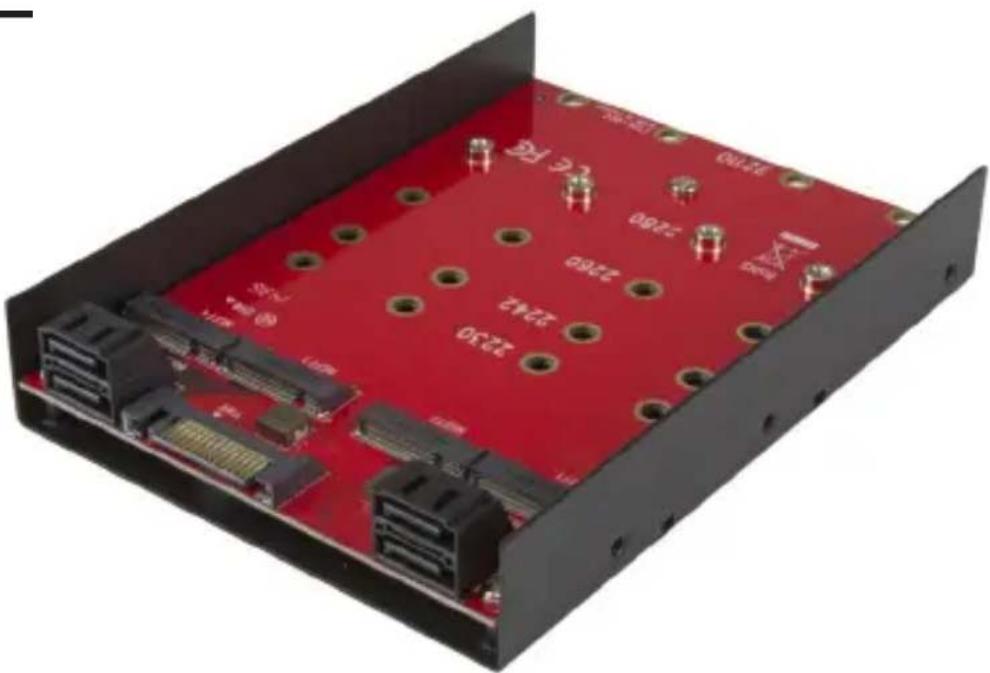

フロントビュー

1. M.2 NGFFコネクタ
2. SSD取付用穴
3. SSDスタンドオフ
4. SATA電源ポート
5. SATAデータポート

はじめに

パッケージの 内 容

• 1x 4x M.2 SSD - 3.5インチSATA HDDアダプタ (35S24M2NGFF)
• 4x SATAデータケーブル
• 1x SATA電源延長コード
• 4x M.2 SSD用取付ネジ
• 4x 取付金具用ネジ

動作環境

• 4x M.2 NGFF SATA SSD ドライブ

• 1x以下の要件を満たすコンピュータシステム：

• 1x 空き3.5インチ拡張ベイ

• 4x 空きSATAポート

• 1x 電源機構上に空きSATA電源コネクタ

• 1x サイズ1プラスネジドライバ

• 1x サイズ2プラスネジドライバ

M.2 NGFF SSDのインストール手順

警告!SSDドライブとストレージアダプタは慎重に取り扱ってください。SSDドライド慎重に取り扱わない場合、データが損失する可能性があります。ドライブは常に慎重に取り扱ってください。コンピュータを取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。

1. ドライブの長さを測って、SSDインストール用スタンドオフの再配置が必要かどうかを決めます。ボードには長さに対応する各ドライブタイプが記されていますが、お使いのドライブのタイプが不明な場合は、M.2（NGFF）SSDコネクタの隣にSSDを配置し、どのドライブ取付用穴がお使いのSSDの高さに適合するかを確認します。スタンドオフが既に適当な位置に設置されている場合は、ステップ6に進んでください。

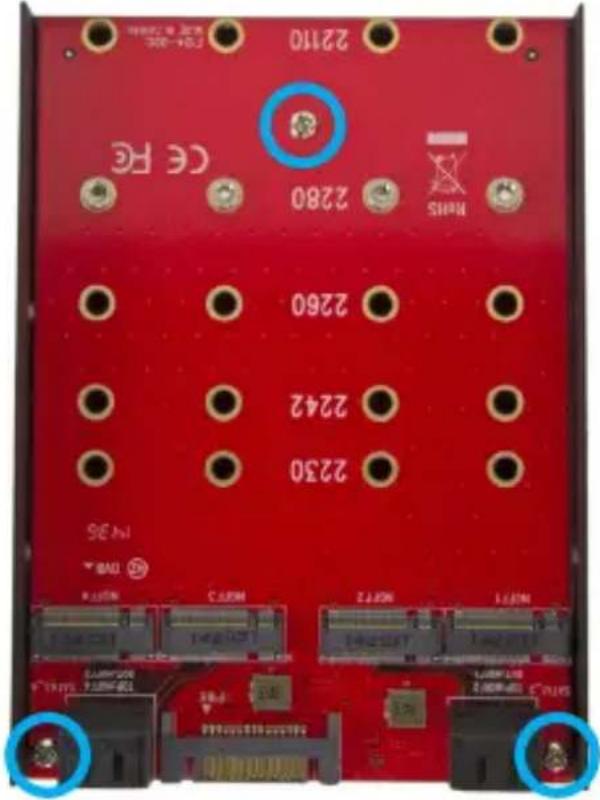

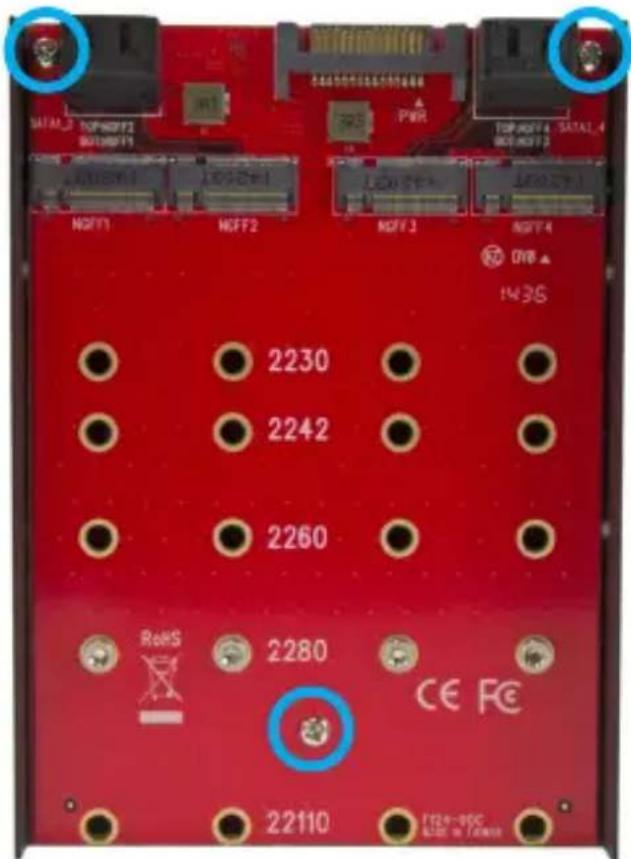

1. （ドライブ取付用ネジとスタンドオフの移動が必要な場合のみ）プラスドライバーを使用して下の画像の位置にあるボード取付用ネジ3本を取り外します。

SATA1_2 N0F0FF2 N0F0FF1 M1 PWR TOP-00F7 5ATA1_4 N0F1 N0FF2 N0FF3 N0FF4 OVB 1435 2230 2242 2260 RoHS 2280 CE FC 22110 T224-05C RDC 19/19/20

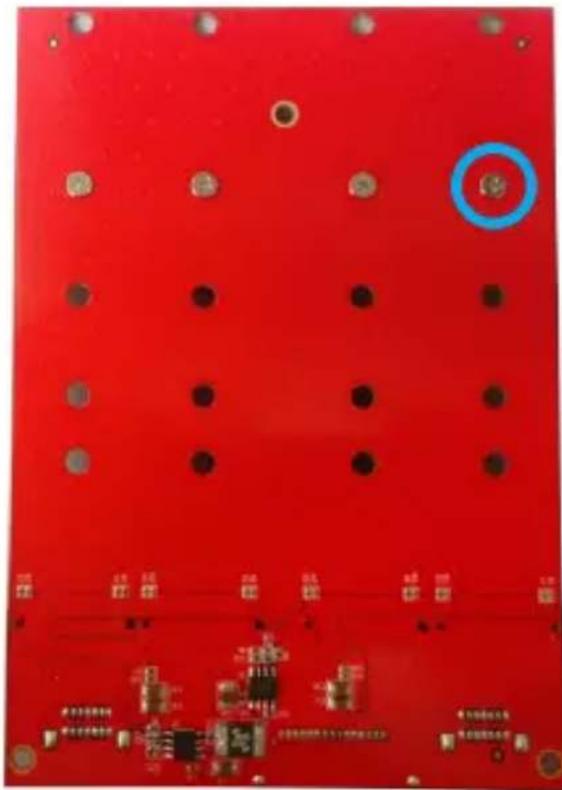

1. (ドライブ取付用ネジとスタンドオフの移動が必要な場合のみ)小型のプラスドライバ（非付属品）を使用して、移動したいSSDスタンドオフを固定しているネジをボード背面から取り外します。

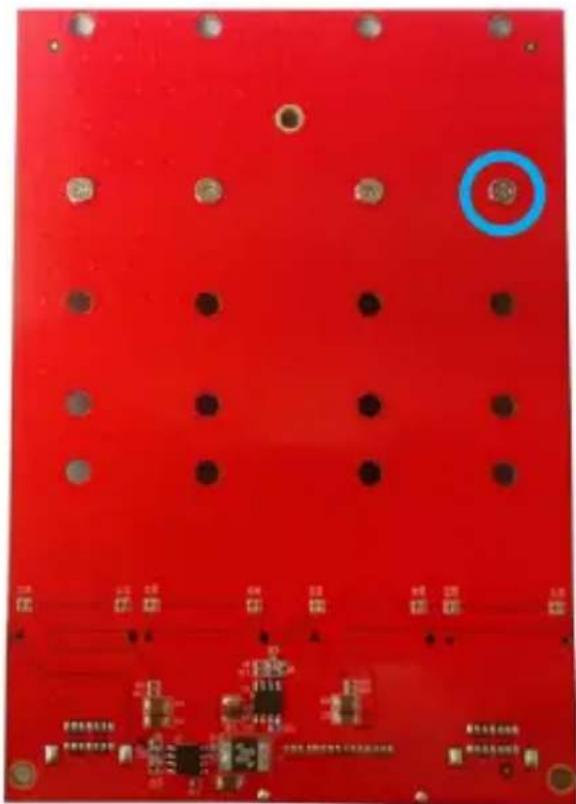

1. （ドライブ取付用ネジとスタンドオフの移動が必要な場合のみ）SSD取付用スタンドオフを取り外し、お使いのSSDに適合するドライブ取付用穴に再配置します。小型プラスドライバーを使って、ボード背面のナットを交換し所定の位置に固定します。

移動の必要な各スタンドオフについてステップ3と4を繰り返します。

1. ボード背面をエンクロージャに載せ、先にネジを取り外した取付用穴と位置を揃え、小型プラスドライバーでネジを締めてボードを元の位置に戻します。

22110 2280 CE RE 2260 2242 2230 INS 35 TWD TWD 4 TWD 7 TWD 10 TWD 13 TWD 16 TWD 19 TWD 22 TWD 25 TWD 28 TWD 31 TWD 34 TWD 37 TWD 40 TWD 43 TWD 46 TWD 49 TWD 52 TWD 55 TWD 58 TWD 61 TWD 64 TWD 67 TWD 70 TWD 73 TWD 76 TWD 79 TWD 82 TWD 85 TWD 88 TWD 91 TWD 94 TWD 97 TWD 100 TWD 103 TWD 106 TWD 109 TWD 112 TWD 115 TWD 118 TWD 121 TWD 124 TWD 127 TWD 130 TWD 133 TWD 136 TWD 139 TWD 142 TWD 145 TWD 148 TWD 151 TWD 154 TWD 157 TWD 160 TWD 163 TWD 166 TWD 169 TWD 172 TWD 175 TWD 178 TWD 181 TWD 184 TWD 187 TWD 190 TWD 193 TWD 196 TWD 199 TWD 202 TWD 205 TWD 208 TWD 211 TWD 214 TWD 217 TWD 220 TWD 223 TWD 226

1. SSDのM.2コネクタを35S24M2NGFFの対応するM.2コネクタまでスライドさせます。

注意: M.2 SSD上のコネクタは、ドライブが一方向のみにフィットするよう加工されています。

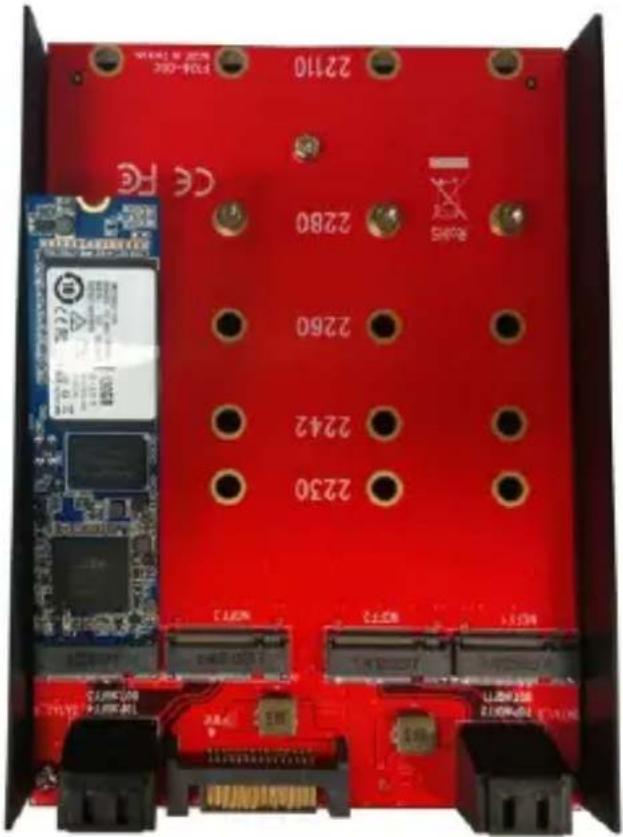

1. ドライブをSSDスタンドオフ側へ押し下げます。次に、プラスドライバでSSDドラブとSSDスタンドオフの取付用穴に取り外したネジを通し締めます。

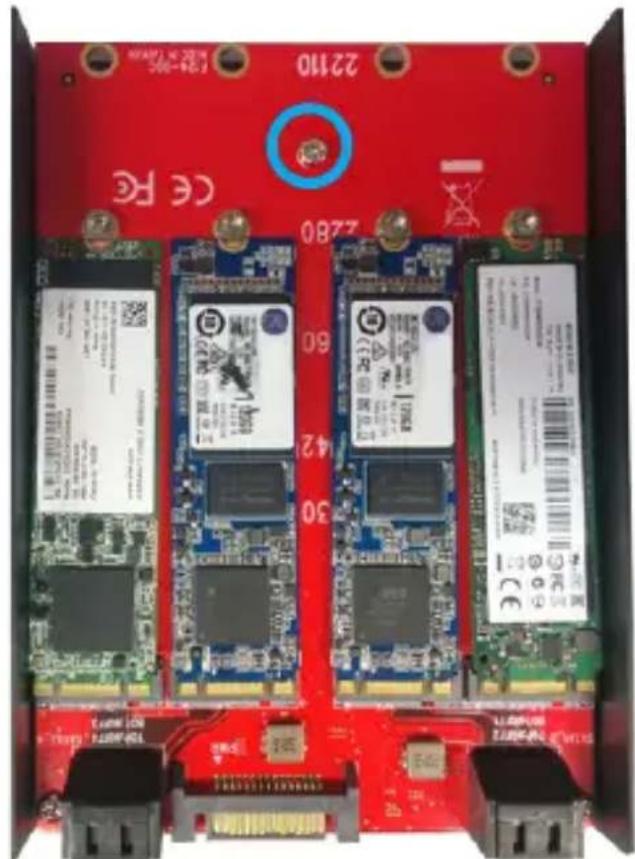

1. これでSSDがインストールされ、システムのインストール準備が整いました。

インストールの必要な各SSDについてステップ6～8を繰り返します。

システムのインストール手順

1. コンピューターケースを開き（詳細な手順はコンピューターケースのユーザマニュアルを参照してください）、M.2 NGFFをインストールしたSSD 35S24M2NGFFを空き3.5インチベイに取り付けます。

2. 付属のコンピューターケース用ネジ4本とプラスドライバを使用してください。2本のネジをコンピューターの3.5インチベイの両サイドと35S24M2NGFF側面のケース取付用穴に通します。

• 必要な取付ポイントは4つだけですが（両側面に2つずつ）、さまざまなスタイルのコンピューターケースを収容するために取付用穴は6つあります。

• インストール手順はコンピューターケースによって異なります。詳細はコンピューターケースのユーザマニュアルを参照してください。

• SATAケーブルでマザーボードと35S24M2NGFFの各SATAデータポートを接続します（SATAケーブルは合計4本あります）。

• SATAケーブルで電源と35S24M2NGFFのSATA電源ポートを接続します。

注意: SATA電源コネクタが利用できない場合に備えて、ポート代行SATA Y電源ケールが付属しています。このケーブルを使用して電源を本アダプタや既存の周辺機器を接続します。インストールに関する詳細は電源のマニュアルを確認してください。

1. コンピューターシステムのカバーを元に戻せば、インストールは完了です。
