製品タイプ	コンピュータ拡張カード
ブランド	StarTech.com
モデル	PEXESAT322I
ホストインタフェース	PCI Express 2.0 x1
SATAポート	内部SATA III 2ポート (6 Gbit/s)
寸法	12.0 x 6.0 x 1.8 cm
重量	45 g
電源	PCIeスロットから給電
消費電力	2 W (最大)
動作温度	0°C ～ 55°C
動作湿度	10% ～ 90% RH (結露なきこと)
PCB材質	ガラスエポキシ FR4
取付ブラケット	標準ブラケットとロープロファイルブラケット付属
対応オペレーティングシステム	Windows, Linux, macOS
主な機能	SATA IIIポート2つ追加、SSD/HDD対応、プラグアンドプレイ
お手入れと掃除	乾燥エアーでほこりを除去、液体を避ける
安全	静電気放電：帯電防止リストバンドを使用して取り扱う
交換部品と修理可能性	ユーザーによる修理可能部品はありません、交換をお勧めします
保証	2年間

よくある質問 - PEXESAT322I StarTech.com

PEXESAT322I はどのオペレーティングシステムに対応していますか？

PEXESAT322I は Windows (7, 8, 10, 11)、Linux (カーネル2.6以降)、macOS (10.8以降) に対応しています。

コントローラーはRAIDに対応していますか？

いいえ、PEXESAT322I はRAID非対応の標準SATAコントローラーです。AHCIまたはIDEモードで動作します。

このカードにSSDを接続できますか？

はい、このカードはSATA IIIのSSDおよびHDDに対応し、最大6 Gbit/sの転送速度を提供します。

推奨されるSATAケーブルの最大長は？

最適なパフォーマンスを確保するため、1m未満のSATAケーブルを使用することを推奨します。

カードには追加のドライバーが必要ですか？

Windows 10/11およびmacOSではドライバーは内蔵されています。Linuxでは標準のAHCIドライバーが使用されます。Windows 7/8ではドライバーが必要な場合があります。

ロープロファイル筐体にカードをインストールできますか？

はい、カードには交換可能なロープロファイルブラケットが付属しており、スリム筐体に取り付け可能です。

カードにはどのようなSATAコネクタがありますか？

カードにはデータケーブル用のSATA 7ピン内部SATAコネクタが2つあります。

カードはPCIeスロットから直接給電されますか？

はい、PCI Expressバスから給電されます。外部電源は不要です。

カードがコンピュータに認識されていることを確認する方法は？

デバイスマネージャー (Windows) または lspci コマンド (Linux) で確認してください。追加のSATAコントローラーが表示されるはずです。

カードが検出されない場合はどうすればよいですか？

カードがしっかり挿入されているか、PCIeスロットが正常か、ドライバーがインストールされているかを確認してください。可能であれば別のスロットを試してください。

使用説明書 PEXESAT322I StarTech.com

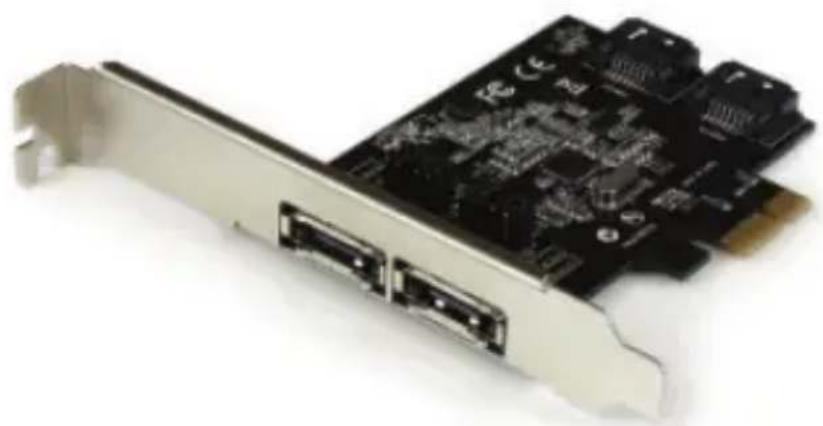

PCI Express eSATA/SATA 6Gbpsコントローラ

PEXESAT3221

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージの内容 .... 1

動作環境....1

インストール手順……2

ハードウェアインストール手順 4

ドライバインストール手順 4

インストールの確認……5

技術仕様 6

技術サポート 7

保証に関する情報……7

はじめに

本 PEXESAT322I PCI Express SATA 3.0コントローラカード（6 Gbps）を使えば、1つの PCI Express（x1）カードスロットから2つの内部または外付けSATA ポートをコンピニータに追加することができます。このカードは内蔵ジャンパーを選択できるので、必要に応じて、2つの内部または外付けSATA 3.0 ポート、またはそのいずれかにカードを設定することができます。

本SATA 3.0カードには各ポートにポートマルチプライヤ（PM）機能が付いており、1のケーブルを使って複数のドライブを接続できるため、使用ケーブル数を増やさずに、接続できるSATAドライブ数を最大化します。

本カードは、SATA rev. 3.0規格に完全準拠しており（最大データ帯域幅は6 Gbps）、これにより、高性能HDDとSSDの速度を活用し、SATAベース光学ドライブ（CD-ROM、DVD-ROM、ブルーレイ）も使えます。

本 PEXESAT322I SATA 3.0コントローラ カードを、StarTech.com では2年間保証と永久無料技術サポートしています。

パッケージの内容

• PCIe SATA コントローラ
• ロープロファイル取付用金具
• SATAケーブル
• ドライバCD
• ユーザマニュアル

動作環境

• 利用可能なPCI Express拡張カードスロットの付いたPCI Express対応コンピューターシステム
• CDをインストールするための光学ディスク
• Microsoft® Windows® XP/ Server 2003/ Server 2008 R2/ Vista/ 7/ 8 (32/64ビット)

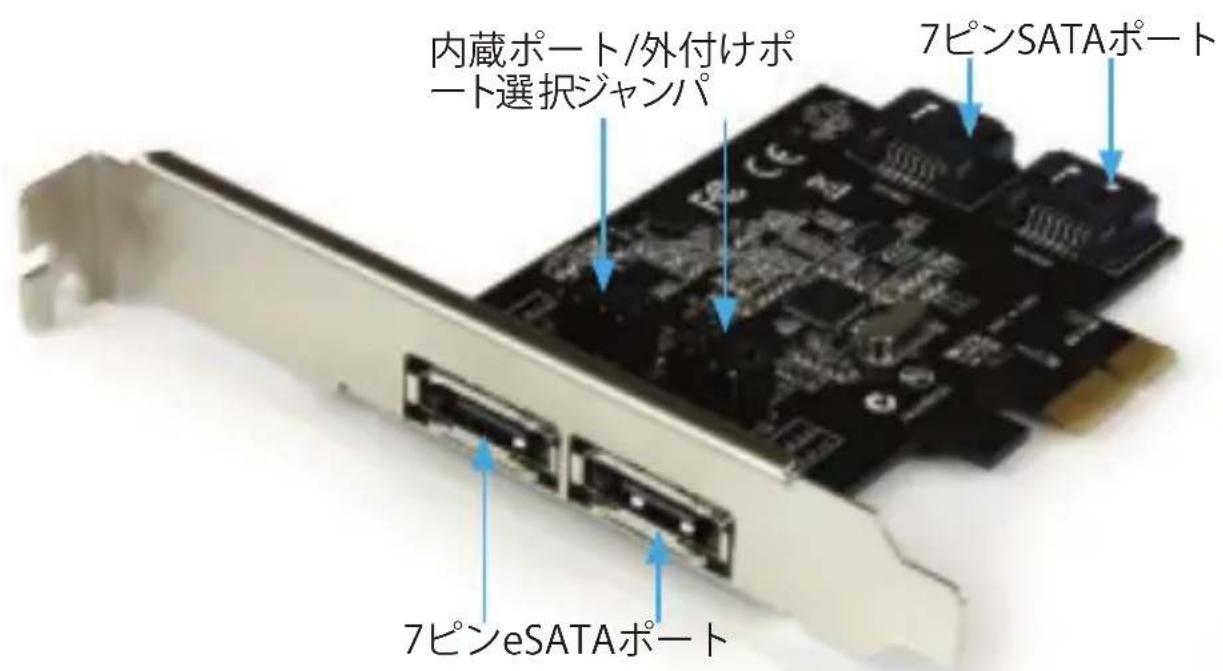

内蔵ポート/外付けポート選択ジャンプ 7ピンSATAポート 7ピンeSATAポート

インストール手順

警告!他のすべてのパソコン周辺機器同様、PCI Expressカードも静電気により深刻なダメージを受ける場合があります。コンピューターケースを開ける前や、PCI Expressカードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、お客様がコンピュータコンポーネントを実装する際には、帯電防止ストラップを着用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。また、PCI Expressカードは端を持つようにし、ゴールドコネク部に触れないようにしてください。

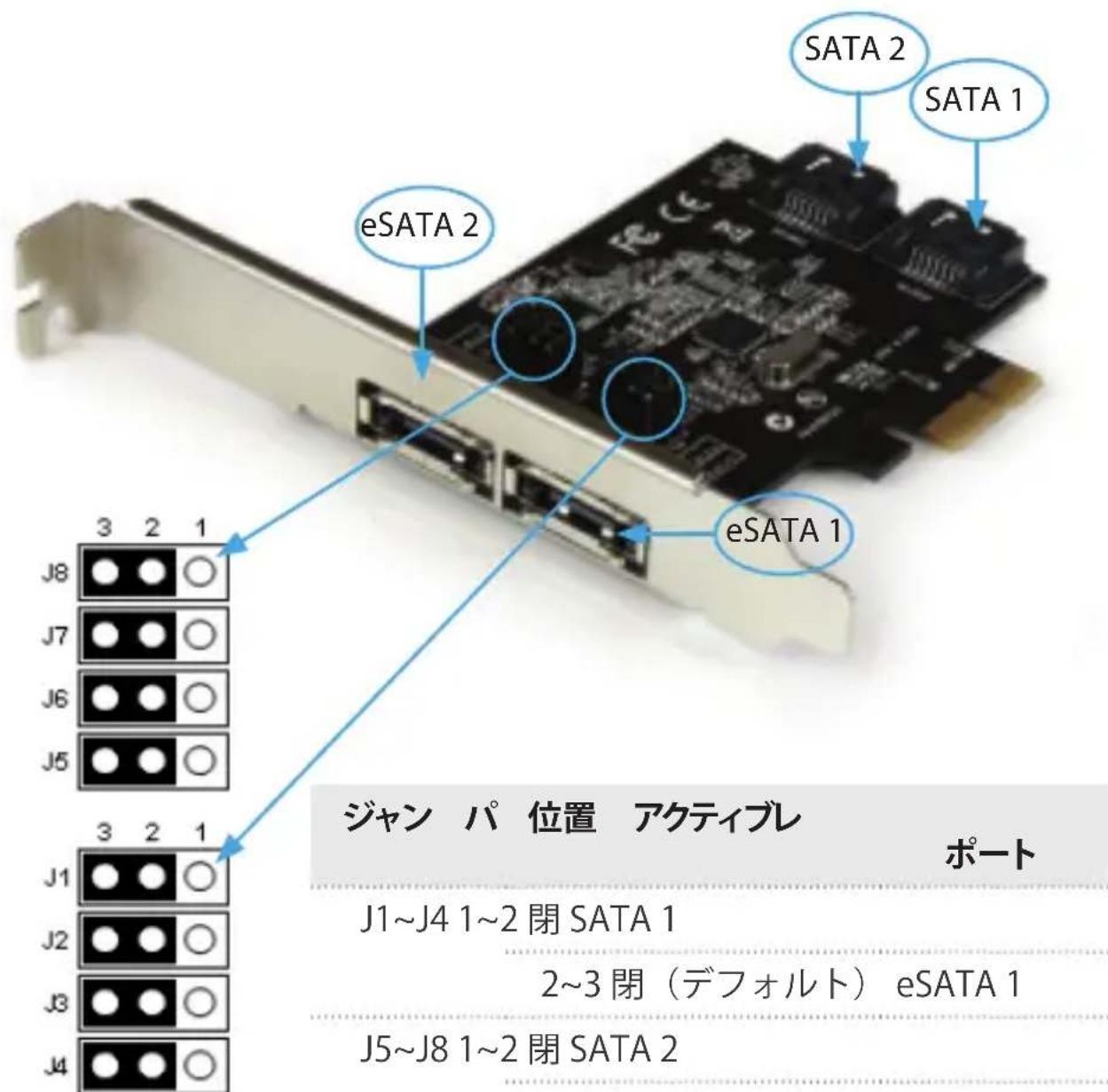

SATA 2 SATA 1 eSATA 2 eSATA 1 3 2 1 J8 J7 J6 J5 3 2 1 J1~J4 1~2 閉 SATA 1 2~3 閉（デフォルト） eSATA 1 J2 J3 J4 ジャン パ 位置 アクティブレ ポート J1~J4 1~2 閉 SATA 1 2~3 閉（デフォルト） eSATA 1 J5~J8 1~2 閉 SATA 2

2\~3 閉（デフォルト） eSATA 2

ジャンパの設定

カードにある4ポートのうち、2ポートのみが同時にアクティブとすることができます。アクティブにするポートの選択は、カードのジャンパブロックから行ってください。SATA 1/eSATA1ポートは1つのグループに、SATA 2/eSATA 2はもう1つのグループになっています。

注意: デフォルトでは、eSATAポート（1と2）がいずれもアクティブになっています

ハードウェアインストール手順

1. コンピュータと、コンピュータに接続されているすべての周辺機器（プリンタや外付けHDDなど）の電源を切ります。コンピュータの背面にある電源プラグから電源ケーブルを外し、すべての周辺機器との接続を外します。

2. コンピュータケースのカバーを外します。詳細は、コンピュータ購入時に同梱されてきたユーザマニュアルでご確認ください。

3. 空いているPCI Expressスロットを探し、コンピュータケースの裏にある金属製カバープレートを外します（詳細は、コンピュータ購入時に同梱されてきたユーザマニュアルでご確認ください）。このカードはx1のスロットに対応をしていますが、その他、x4、x8、x16のPCI Expressスロットにも取り付けることができます。

4. カードを空いているPCI Expressスロットに慎重に挿入し、ケース背面のブラケットを固定します。

注意:小型フォームファクタや薄型システムにカードをインストールする場合は、場で取り付けられた標準プロファイルブラケットを同梱の薄型インストール用ブラケットに取り替える必要があるかもしれません。

1. コンピュータケースのカバーを元通りに付けます。

2. 電源のソケットに電源コードを挿入し、手順1で外したすべてのコネクタを再度接続してください。

ドライバインストール手順

Windows XP/Vista/Server 2003/ Server 2008 R2/ 7 / 8

1. Windowsを起動すると、カードが自動的に検出され、Windowsがデフォルトドライバをインストールします。この作業が完了したら、同梱のドライバCDをコンピュータの光学ドライブに挿入します。
2. オートプレイが自動的に起動し、CD内のすべてのフォルダを表示するか、すべてファイルを表示するかを確認します。これらが起こらない場合は、「マイコンピュタ」を開き、CD/DVDドライブ上でダブルクリックします。
3. 「PCIe」フォルダを開き、「ASM106x」を選択し、「Setup.exe」をダブルクリッす。
4. これにより、ドライバのインストールウィザードが起動します。ウィザードの指示に従ってインストールを行い、完了すると、すべての必要なドライバがインストールされている状態となっています。
5. コンピュータを再起動します。

インストールの確認

Windows

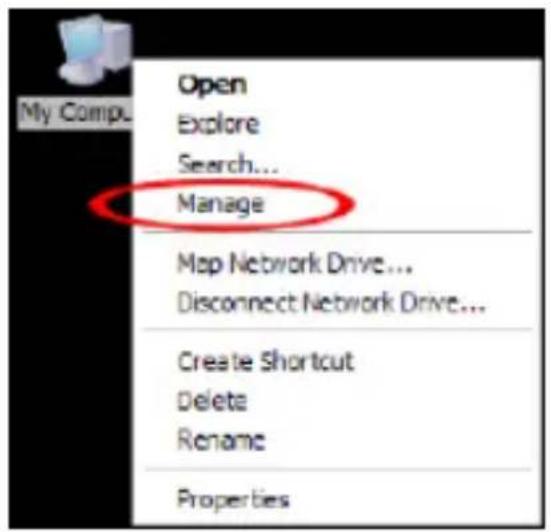

メインデスクトップから、「マイコンピュータ」（Vista/7をお使いの場合は「コンピタ」）を右クリックし、「管理」を選択します。新しく開いた「コンピュータ管理」の「デバイスマネージャ」を選択します。

「IDE ATA/ATAPIコントローラ」カテゴリの「デバイスマネージャ」に、Asmedia SAT コントローラデバイスが新たにリストに表示されているのが確認できるはずです。

技術仕様

ホストインターフェース	PCI Express 2.0 (x1 スロットコネクタ)SATA revision 3.0
フォー ムファクタ	フルプロファイル/ロープロファイル
チップセットID	ASMedia ASM1061
外付けコネクタ	2 x 7ピンeSATAソケット
内蔵コネクタ	2 x 7ピンSATAソケット
最大データ転送速度	SATA 3.0 : 6 Gbps
ポートマル チプライヤ サポート	はい
動作温度	0°C ~ 50°C
保管温度	-20°C ~ 60°C
湿度	5% ~ 85% RH
外形寸法	120.0mm x 67.0mm x 20.0mm
重量	60 g
対応オペレーティングシステム	Windows XP/ Server 2003/ Server 2008R2/ Vista/ 7/ 8 (32/64ビット)

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
