SAT2M2NGFF25 - メモリリーダー StarTech.com - 無料のユーザーマニュアル

製品タイプ	SSDディスクアダプター/コンバーター
ブランド	StarTech.com
モデル	SAT2M2NGFF25
入力インターフェース	M.2 NGFF (SATA)
出力インターフェース	SATA III (6 Gbit/s)
フォームファクター	2.5インチ（標準）
寸法	100 x 70 x 7 mm
重量	30 g
笼体素材	アルミニウム
電源	SATAバス給電（5V）
対応M.2 SSDサイズ	2230, 2242, 2260, 2280
対応プロトコル	UASP（USB Attached SCSIプロトコル）
最大転送速度	6 Gbit/s (SATA III)
動作温度	0℃～70℃
パッケージ内容	アダプター、クイックインストールガイド
主な機能	M.2 SATA SSDを2.5インチフォーマットに変換し、ノートパソコンまたはデスクトップで使用可能
お手入れと清掃	乾いた糸くづの出ない布で拭いてください
安全上の注意	取り付けまたは取り外しの前に電源を切ってください
交換部品と修理可能性	交換部品はありません。修理はできません
一般情報	2年保証、CE認証、FCC認証
システム互換性	Windows, macOS, Linux

よくある質問 - SAT2M2NGFF25 StarTech.com

SAT2M2NGFF25と互換性のあるM.2 SSDの種類は？

このアダプターは、NGFF（SATA、NVMe不可）フォーマットのM.2 SSD、サイズ2230、2242、2260、2280に対応しています。

このアダプターでNVMe SSDを使用できますか？

いいえ、このアダプターはSATAインターフェースのM.2 SSDのみ対応しています。NVMe SSDは動作しません。

アダプターへのM.2 SSDの取り付け方法は？

M.2 SSDをコネクタに30度の角度で差し込み、その後押し下げて付属のネジで固定します。

アダプターに外部電源は必要ですか？

いいえ、コンピューターのSATAポートから直接給電されます（バスパワー）。

最大対応速度は？

アダプターは6 Gbit/sのSATA IIIに対応し、シーケンシャル読み取りで最大速度550 MB/sを提供します。

SAT2M2NGFF25はノートパソコンと互換性がありますか？

はい、標準の2.5インチベイに取り付け可能で、ほとんどのノートパソコンおよびデスクトップと互換性があります。

SSDが正しく認識されているか確認する方法は？

インストール後、BIOSまたはOSのデバイスマネージャーで確認してください。

コンピューターがSSDを認識しない場合の対処法は？

SSDが正しく挿入されているか、接続部が清潔か、BIOSがSATAモードに設定されているかを確認してください。

このアダプターを2.5インチSSDに使用できますか？

いいえ、M.2 SSDを2.5インチフォーマットに変換するためのもので、その逆はできません。

アダプターにSATAケーブルは付属していますか？

いいえ、SATAケーブルは付属していません。アダプターをマザーボードに接続するには標準のSATAケーブルを使用してください。

使用説明書 SAT2M2NGFF25 StarTech.com

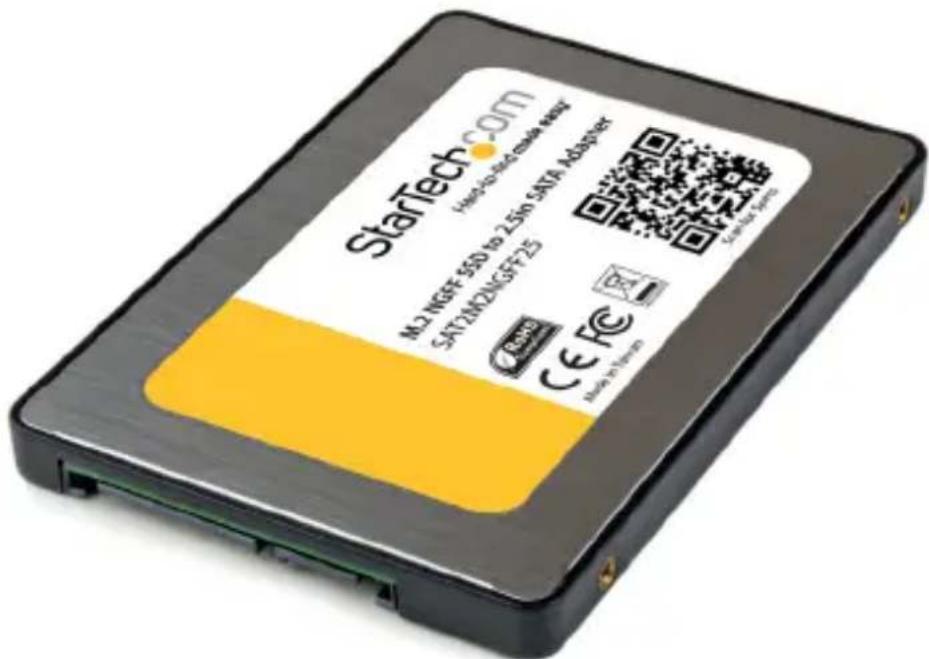

M.2 NGFF対応SSD - 2.5インチSATA 変換アダプタ

SAT2M2NGFF25

*実際の製品は写真と異なる場合があります

最新の情報は www.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

本デバイスは、FCC規格Part 15に準拠しています。お使いの際には、次の注意事項をよくお読みください。（1）本デバイスが有害な干渉を引き起こすことはありません。（2）本デバイスは予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければなりません。

StarTech.comにより明示的に承認されていない変更もしくは改変を行った場合、本デバイスを操作するユーザー権限が無効になる畏れがあります。

カナダ産業省ステートメント

本クラスBデジタル装置はカナダのICES-003に準拠しています。

CAN ICES-3 (B)

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに....1

パッケージの内容

動作環境 ....

アダプタを組み立てた状態……2

アダプタを組み立てた状態……2

アダプタを開いた状態……2

M.2 NGFF SSDのインストール手順 3

HDDの初期化 9

技術サポート 10

保証に関する情報……10

はじめに

パッケージの 内容

• 1x M.2 NGFF SSD - 2.5インチSATAアダプタ
• 1x SSD取付用金具セット
• 1x 小型ドライバ
• 1x ユーザマニュアル

動作環境

• M.2 NGFFソリッドステートドライブ (SSD)
- SATAホストデバイス

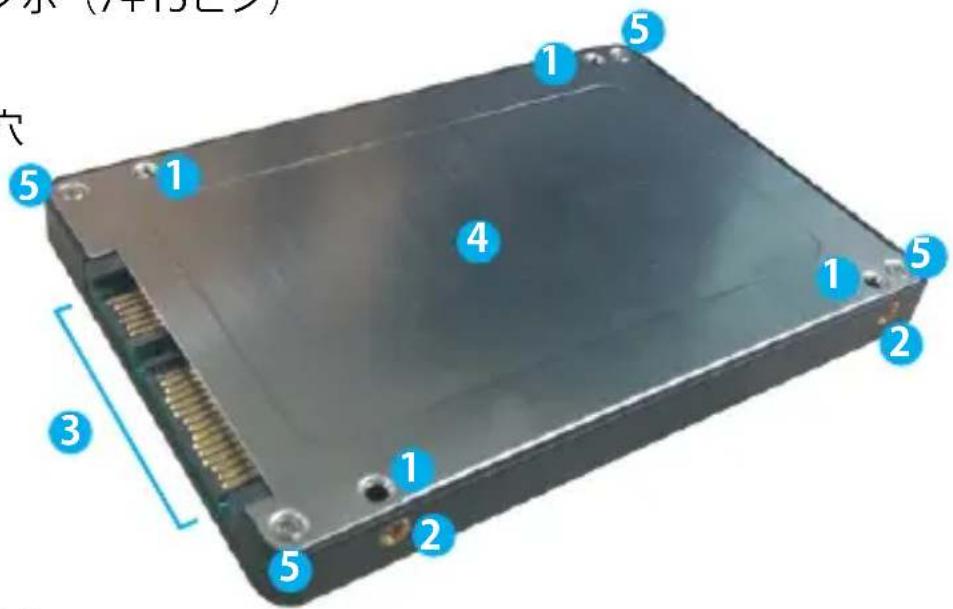

アダプタを組み立てた状態

アダプタを組み立てた状態

1. 上部取付用穴
2. 側面取付用穴
3. SATAデータ&電源コンボ (7+15ピン)
4. HDDプレート
5. HDDプレート取付用穴

示(片内长度) 1 5 1 5 4 1 5 2 3 1 2 5

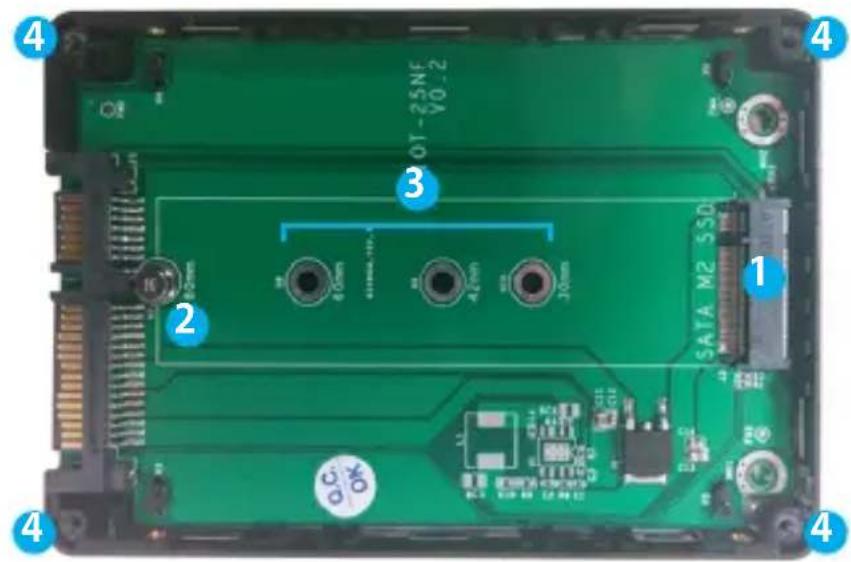

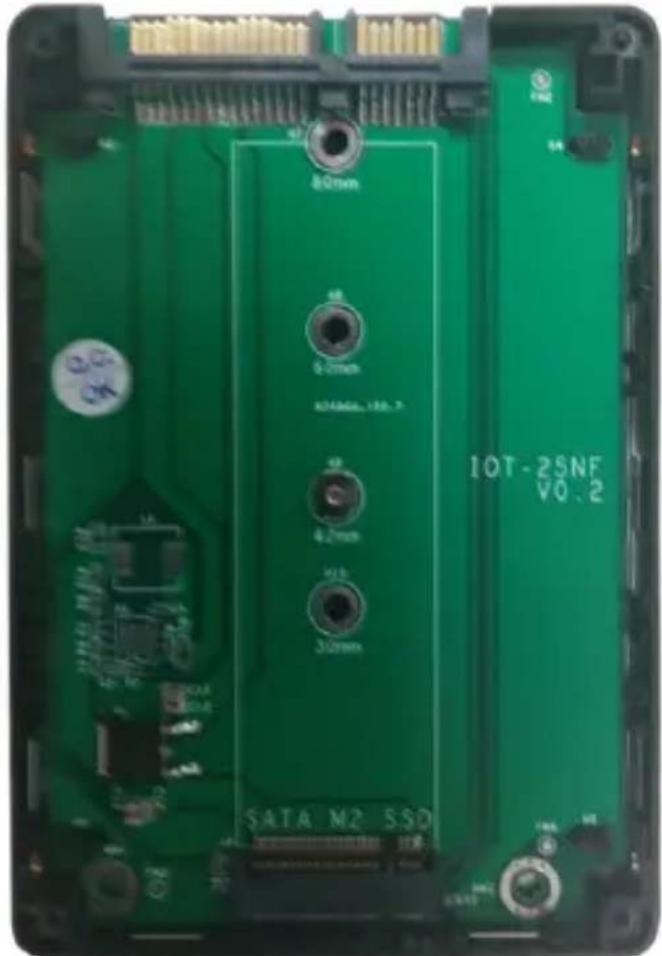

アダプタを開いた状態

1. M.2 (NGFF) SSDコネクタ
2. ドライブ取付用金具
3. ドライブ長さ調節穴
4. HDDプレート取付用穴

OT-25NF V0.2 1 2 3 4 SATA M2 55D O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2

M.2 NGFF SSDのインストール手順

警告：

SSDドライブとストレージアダプタは慎重に取り扱ってください。SSDドライブを慎重に取り扱わない場合、データが損失する可能性があります。ドライブは常に慎重に取り扱ってください。コンピュータを取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。

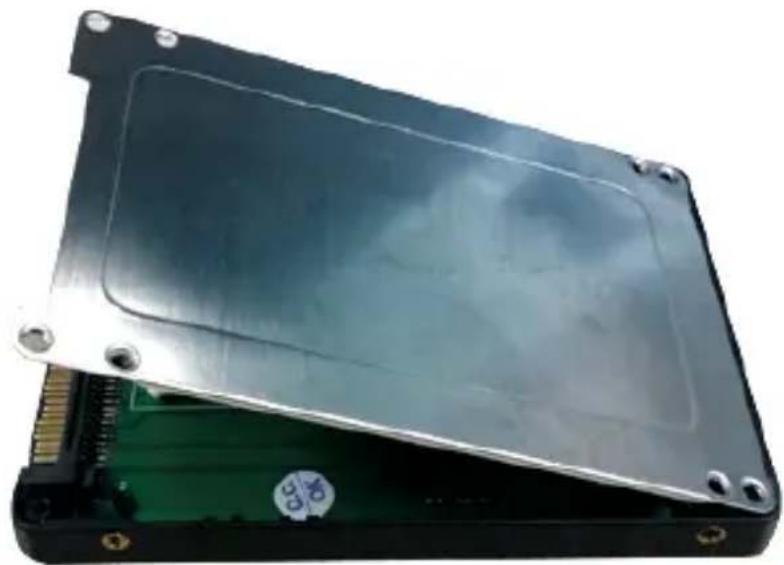

1. アダプタケースの底部からHDDプレートを取り外します。

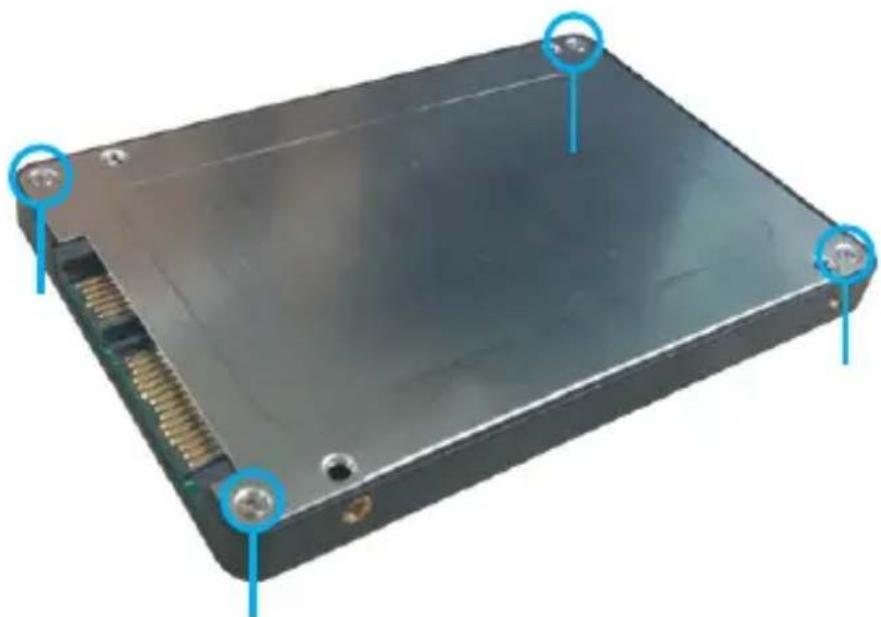

注意:アダプタが既に組み立てられている場合は、HDDプレート取付用ネジを外す必要があります。

1. ドライブの長さを測ってドライブ取付用金具を移動させる必要があるかどうか決めます。ボードには長さに対応する各ドライブタイプが記されていますが、お使いのドライブのタイプが不明な場合は、M.2（NGFF）SSDコネクタの隣にSSDを配置し、どのドライブ取付用穴がお使いのSSDの高さに適合するかを確認します。ドライブ取付用スタンドオフが既に正しい位置にインストールされている場合は、手順4に進んでください。

CPU13a W10 N 2 S80 PRO: C:\Program Files\N10\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\20 PRO: C:\Program Files\N10\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\2000\20 PRO: C:\Program Files\N10\2000\2000\2000\2000\2001 PRO: C:\Program Files\N14\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2568 PRO: C:\Program Files\N14\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569 PRO: C:\Program Files\N14\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569 SATA M 7.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.3 PRO: C:\Program Files\N14\2569\2569\2569\2569\2569\2569\2569\2569\2569\2569 PRO: C:\Program Files\N14\2569\2569\2569\2569\2569\2569\2569\2574 PRO: C:\Program Files\N14\2569\2569\2569\2569\2569\2574 PRO: C:\Program Files\N14\2569\2569\2569\2574 PRO: C:\Program Files\N14\2569\2569\2574 PRO: C:\Program Files\N14/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/3/4

1. （ドライブ取付用金具を移動させる必要がある場合のみ）

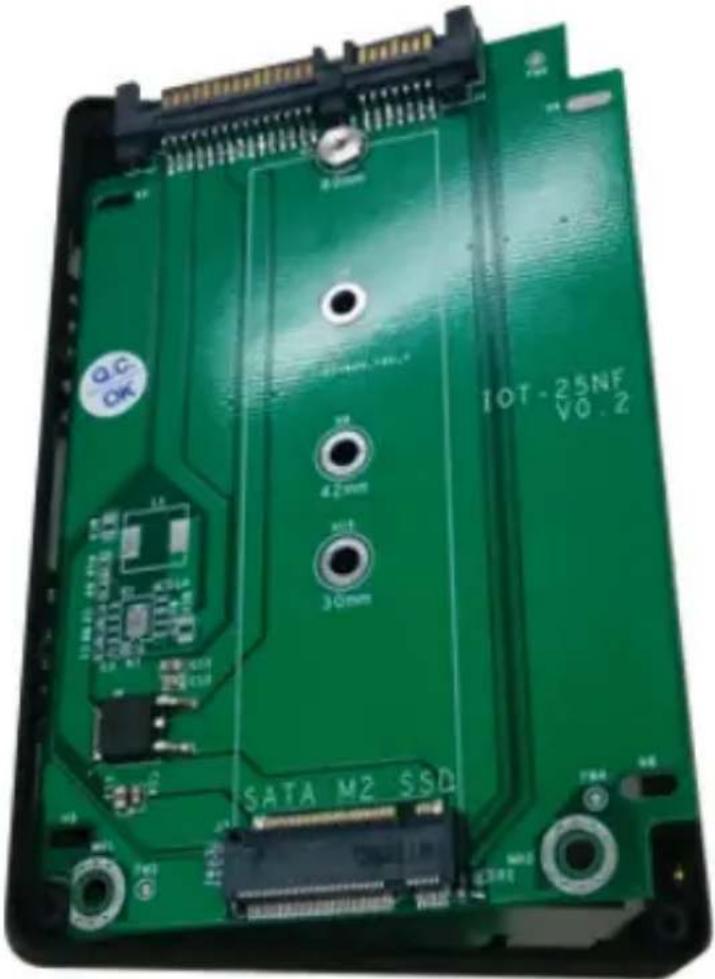

a) アダプタケースのメインボードを慎重に取り外します。

1OT-25NF VO.2 SATA M2 SSD

注意:ボードを慎重に取り外すには小型のペンチやピンセットが必要になります。

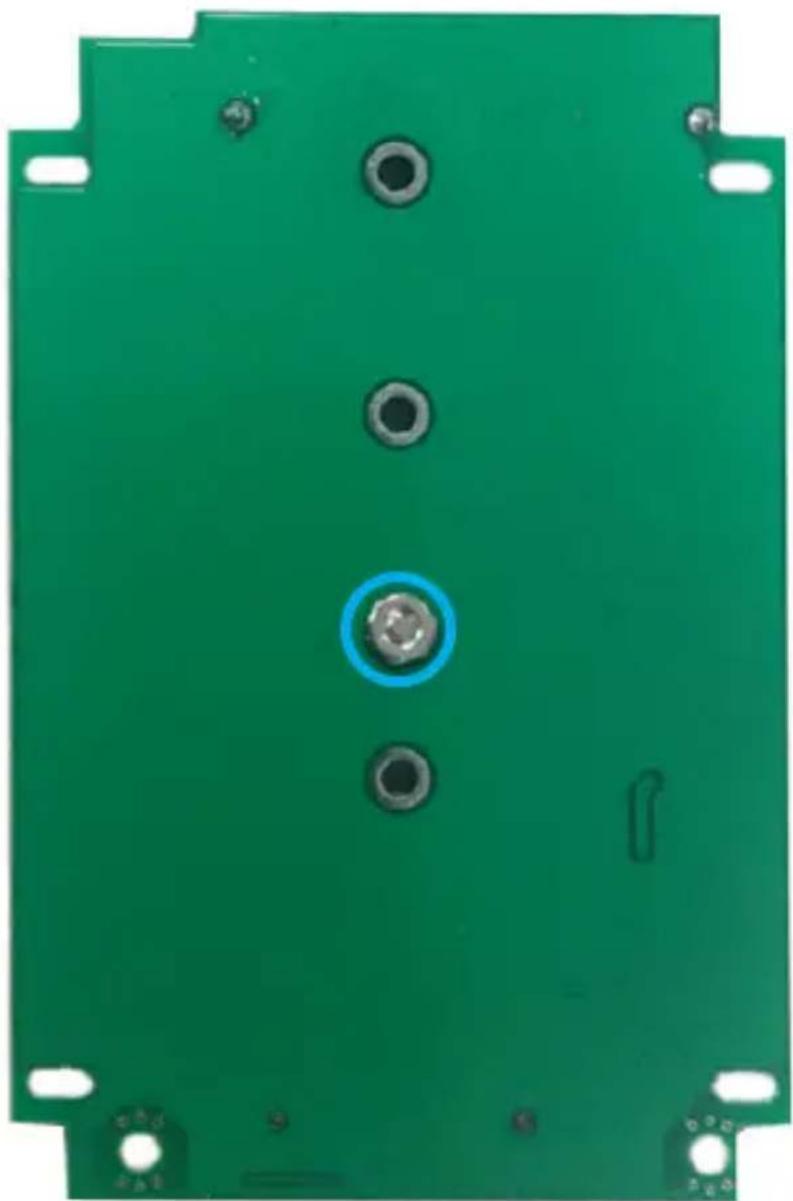

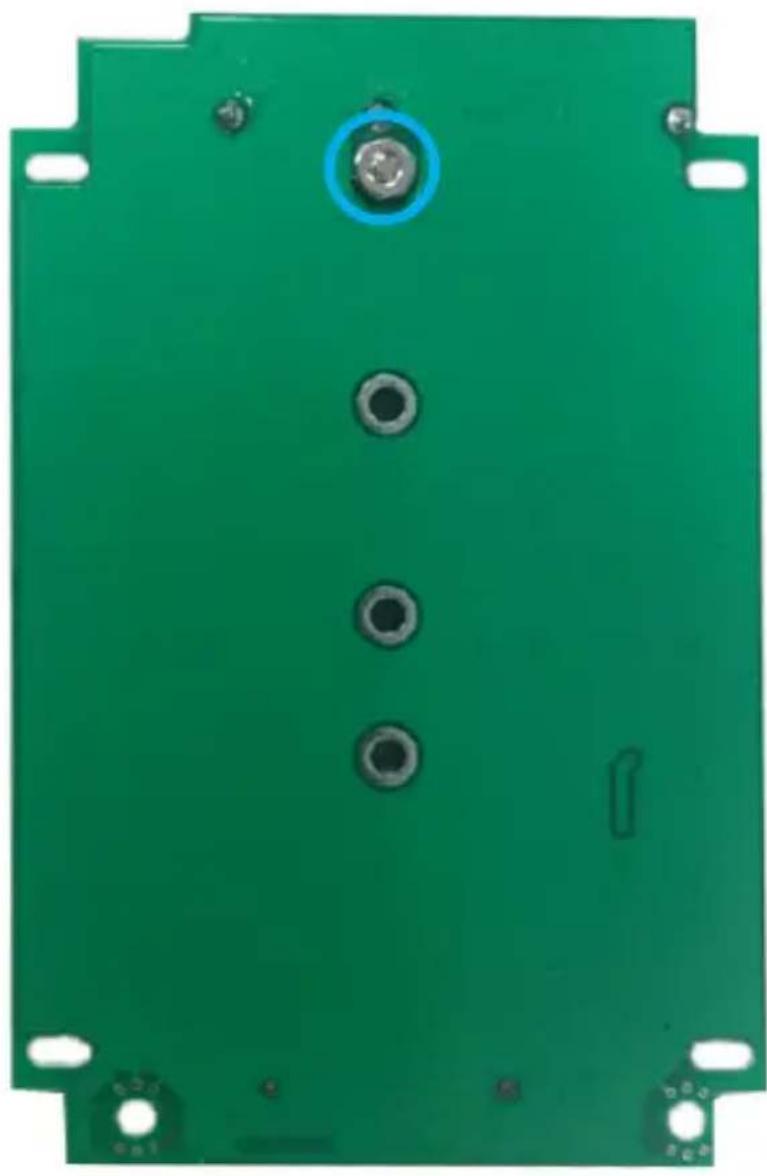

b) 小型ペンチ（非付属品）で背面の取付用金具を固定しているナットを外します。

c) お使いのSSDに適合するドライブ取付用穴にドライブ取付用金具を取付け直します。小型ペンチ（非付属品）で背面から外したナットを元の位置に戻します。

d) アダプタケースのメインボードを慎重に元の位置に戻します。

80mm 0.2mm 4356M, 198.7 42mm 4.2mm 415 30mm IOT-2SNF V0.2 SATA M2 SSD

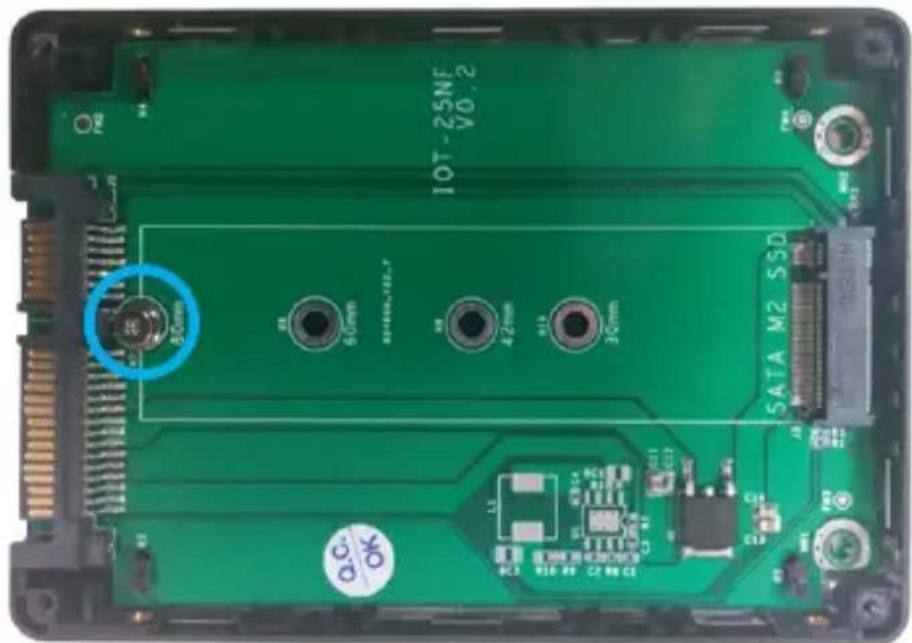

1. 付属のプラスドライバを使用して、HDDのインストール取付用金具前面のネジを取り外します。

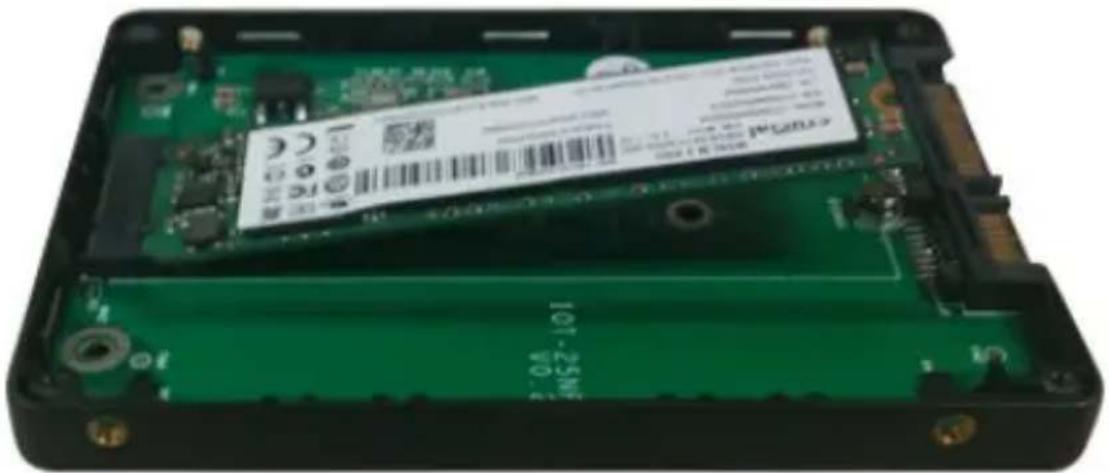

1. SSDのM.2コネクタをSAT2M2NGFF25の対応するM.2コネクタまでスライドさせます。

注意: M.2 SSD上のコネクタは、ドライブが一方向のみにフィットするよう加工されています。

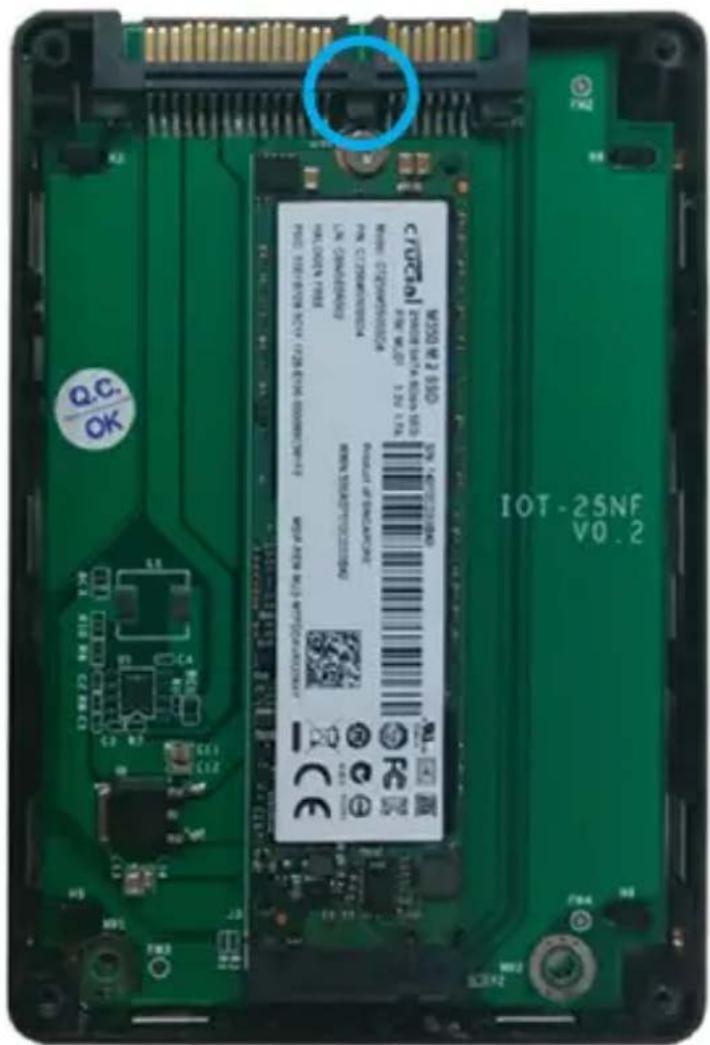

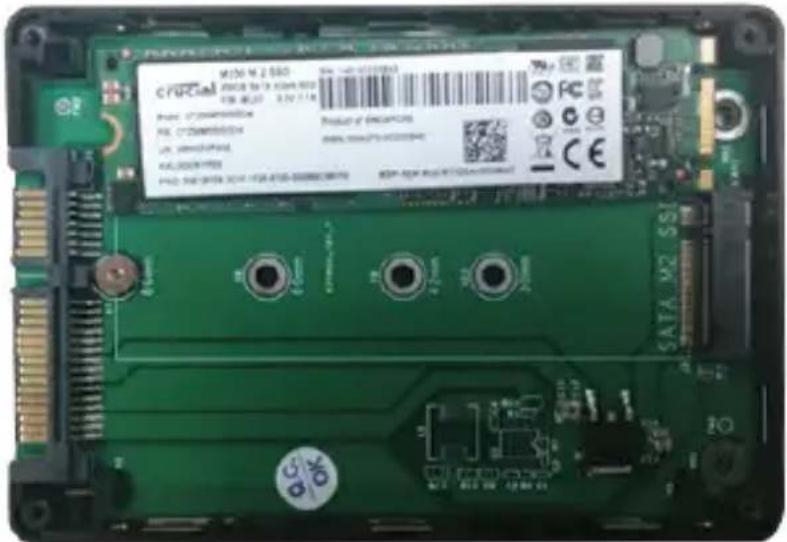

1. ドライブをドライブ取付用金具側へ押し下げます。次に、SSDドライブの取付用穴に取り外したネジを通し、プラスドライバで締めてドライブ取付用金具を固定します。

IOT-2SNF V0.2

1. アダプタケース底部のケースプレートを元に戻し、付属のケース用ネジ4本をHDDプレートのHDDプレート取付用穴、アダプタのHDDプレート取付用穴に通して締めます。

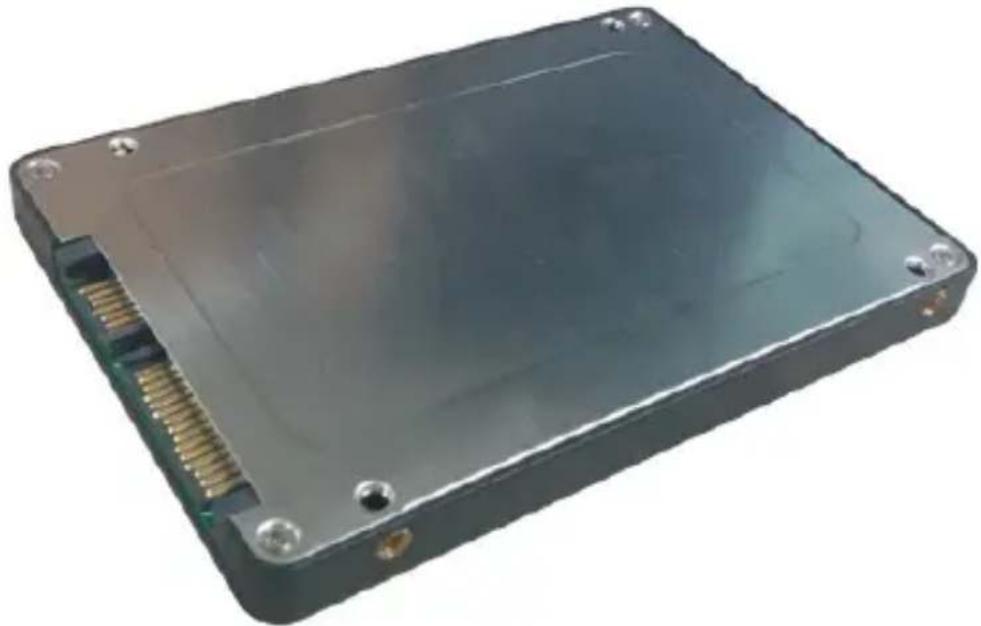

2. これでSSDがインストールされました。2.5インチSATAドライブで実行することができます。

SATAホストデバイスのインストール手順はマニュアルを参照してください。インストールには、側面の取付用穴、および付属のネジセットが必要になる場合があります。

HDDの初期化

M.2 NGFF SSDが新しいか空白の場合、使い始める前に初期化・フォーマット化が必要な場合があります。Windowsインターフェースでドライブを初期化するには、以下の手順に従ってください。

1. Windowsのメインデスクトップから、「マイコンピュータ」（Vista/7/8をお使い場合は「コンピュータ」）を右クリックし、「管理」を選択します。新しく開いたユータ管理」画面左側の「ディスク管理」を選択します。

2. ドライブを初期化するようプロンプトするダイアログ画面が自動的に表示されるはずです。お使いのWindowsのバージョンにより、「MBR」または「GPT」ディスク成するオプションがあるかもしれません。GPT（GUIDパーティション）は古いバージョンオペレーティングシステムではお使いになれません。MBRでしたら、古いバージョンでも新しいバージョンでもサポートされています。

3. 初期化が完了したら、「未割当」となっているディスクを指定し(一覧表示されているHDD容量を見て、正しいHDDが指定されているかどうかを確認します)、「未割当」となっているセクションを右クリックし、「新規パーティション」を選択します。

4. 画面の指示に従って、希望のフォーマットにドライブを初期化します。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代入件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
