使用説明書 SAT32MSAT257 StarTech.com

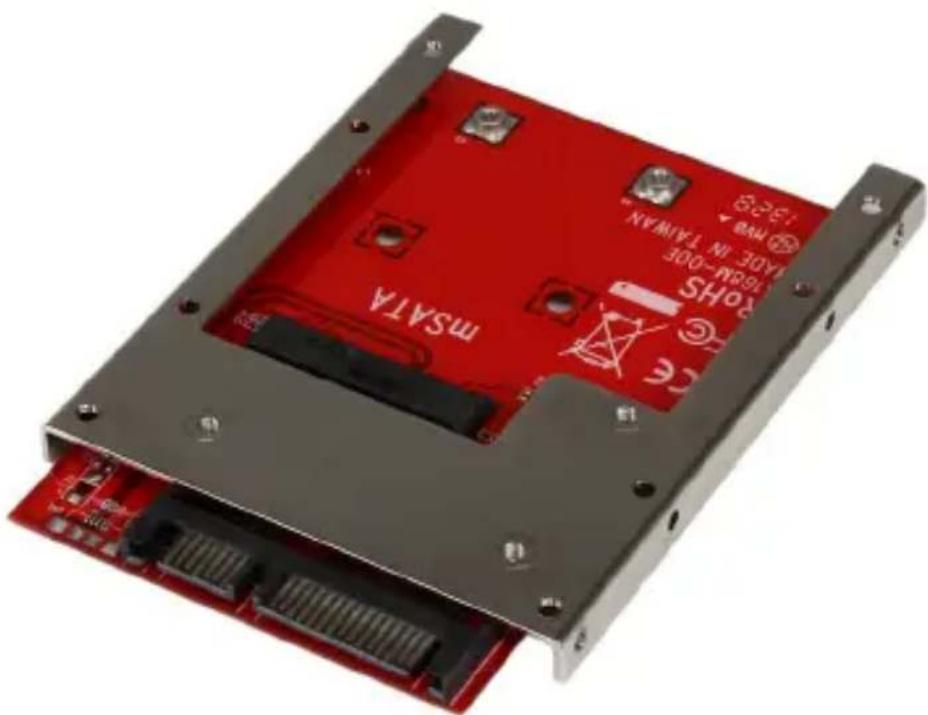

mSATA SSD - 2.5インチSATA SSDコンバーター

SAT32MSAT257

*実際の製品は写真と異なる場合があります。

最新の情報はwww.startech.comでご確認ください

FCC準 拠 ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

製品図 …… 1

フロントビュー....1
リアビュー....1

はじめに....2

パッケージの内容……2
動作環境....2

mSATA SSDのインストール手順......2

HDDの初期化....4

技術仕様....7

技術サポート ....8

保証に関する情報......8

製品図

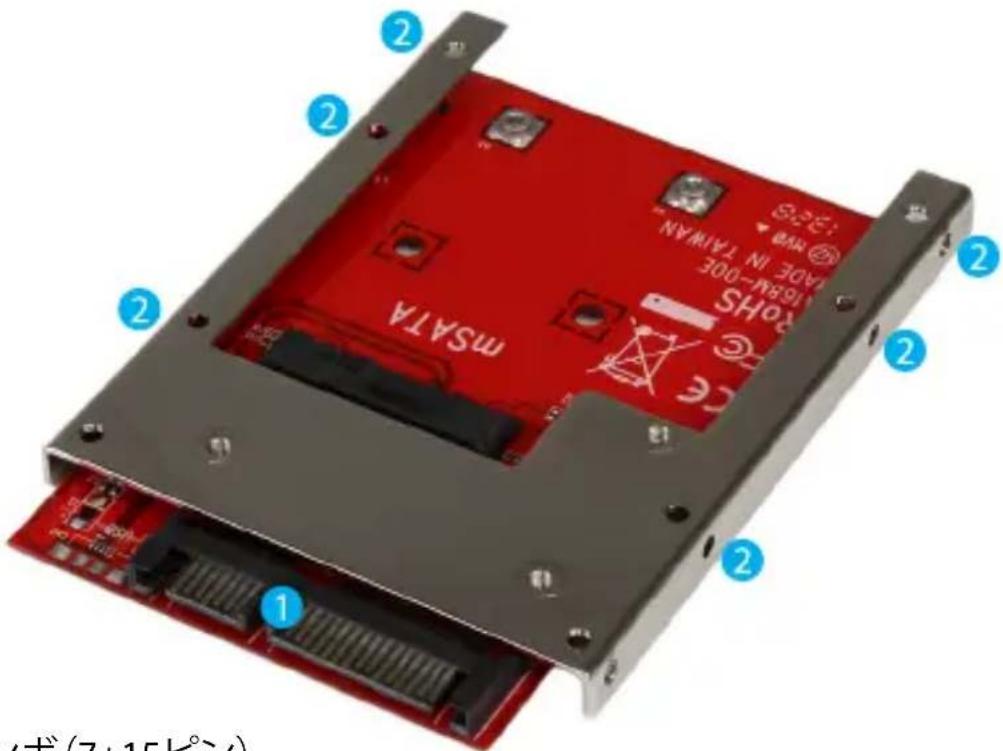

フロントビュー

MSATA HD 16584-003 TAWAN 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

1. SATAデータ&電源コンボ(7+15ピン)
2. 側面取付用穴

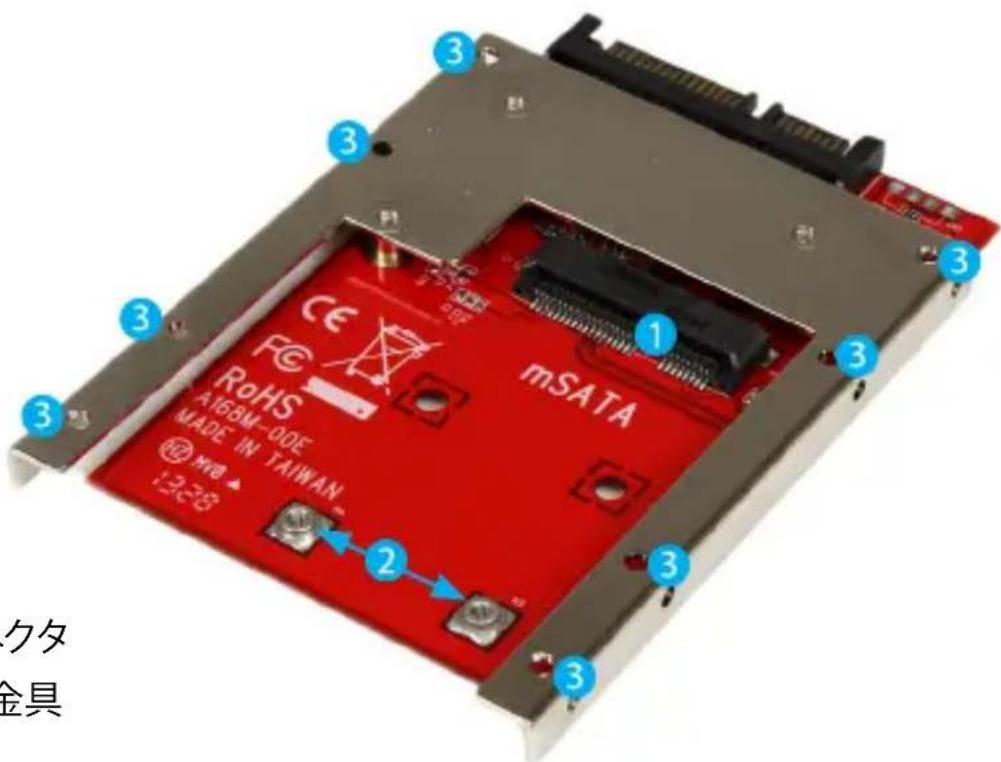

リアビュー

1. mSATA SSDコ ネクタ
2. ドライブ取付用金具
3. 上部取付用穴

はじめに

パッケージの 内 容

• 1 x mSATA SSD - 2.5インチSATA SSDコンバーター
• 1x取り付けネジセット
• 1xユーザマニュアル

動作環境

• mSATAドライブ
• SATAホ ストデ バ イス

mSATA SSDのインストール手順

警告!SSDドライブとストレージアダプタは慎重に取り扱ってください。SSDドライブを慎重に取り扱わない場合、データが損失する可能性があります。ドライブは常に慎重に取り扱ってください。コンピュータを取り扱う際に帯電防止ストラップで適切に接地するか、接地済みの大型金属面（コンピュータケースなど）に数秒触れ、お客様の体に蓄積した静電気を放電してください。

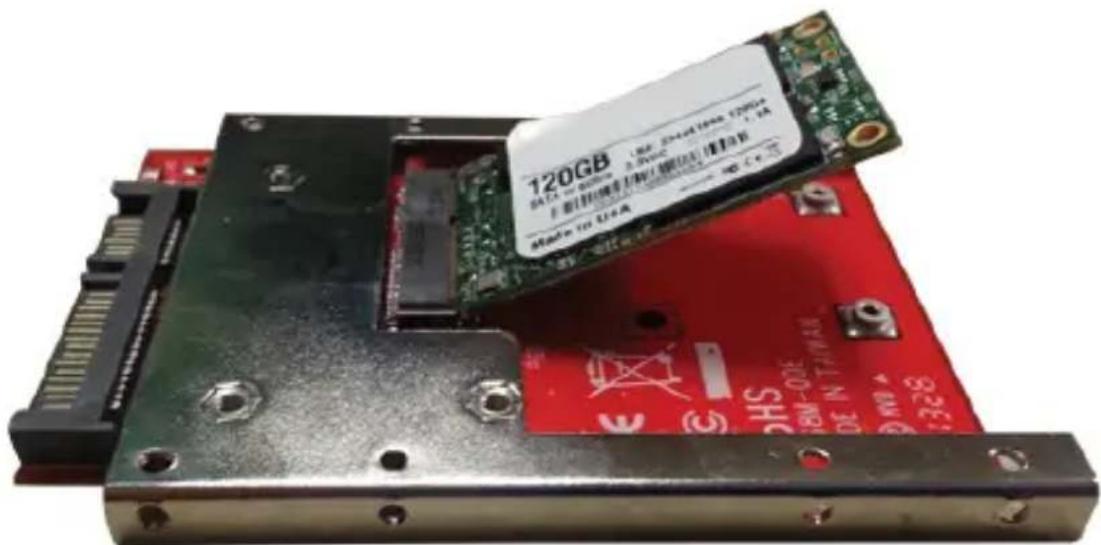

1. SSDのmSATAコネクタをSAT32M257の対応するmSATAコネクタまでスライドさせます。

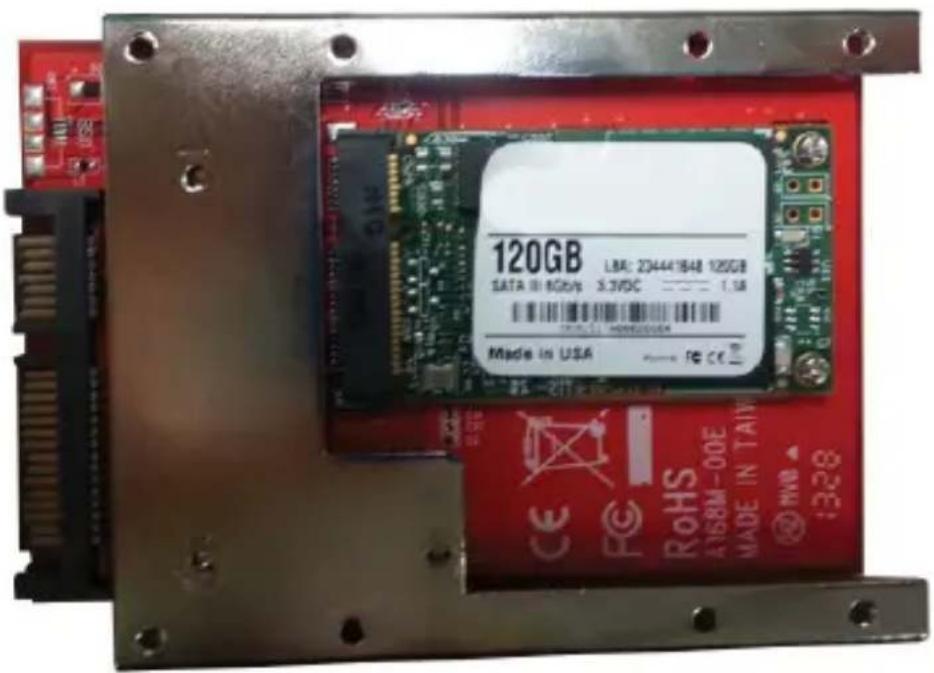

1. ドライブをドライブ取付用金具側へ押し下げます。次に、SSDドライブの取付用7にネジセットの小型ネジ2本を通し、プラスドライバ（非付属品）で締めてドライブ取付用金具を固定します。

120GB LRA: 234441848 120GB SATA ID: 8GB/s 5.3VDC ———— 1.5B Made in USA CE FC RoHS AT68M-00E MADE IN TAIW © NWB 1328

1. これでSSDがインストールされました。2.5インチSATAドライブで実行することができます。

SATAホストデバイスのインストール手順はマニュアルを参照してください。インストールには、上部と側面の取付用穴、および付属のネジセットが必要になる場合があります。

HDDの初期化

mSATA SSDが新しいか空白の場合、使い始める前に初期化・フォーマット化が必要な場合があります。Windowsインターフェースでドライブを初期化するには、以下の手順に従ってください。

1. Windowsのメインデスクトップから、「マイコンピュータ」(Vista/7/8をお使いの場合は「コンピュータ」)を右クリックし、「管理」を選択します。新しく開いた「コンピュータ管理」画面左側の「ディスク管理」を選択します。
2. ドライブを初期化するようプロンプトするダイアログ画面が自動的に表示されるはずです。お使いのWindowsのバージョンにより、「MBR」または「GPT」ディスクを作成するオプションがあるかもしれません。GPT（GUIDパーティション）は古いバージョンオペレーティングシステムではお使いになれません。MBRでしたら、古いバージョンでも新しいバージョンでもサポートされています。
3. 初期化が完了したら、「未割当」となっているディスクを指定し（一覧表示されているHDD容量を見て、正しいHDDが指定されているかどうかを確認します）、「未割当」となっているセクションを右クリックし、「新規パーティション」を選択します。
4. 画面の指示に従って、希望のフォーマットにドライブを初期化します。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード可能料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
