使用説明書 ST124HDMI2 StarTech.com

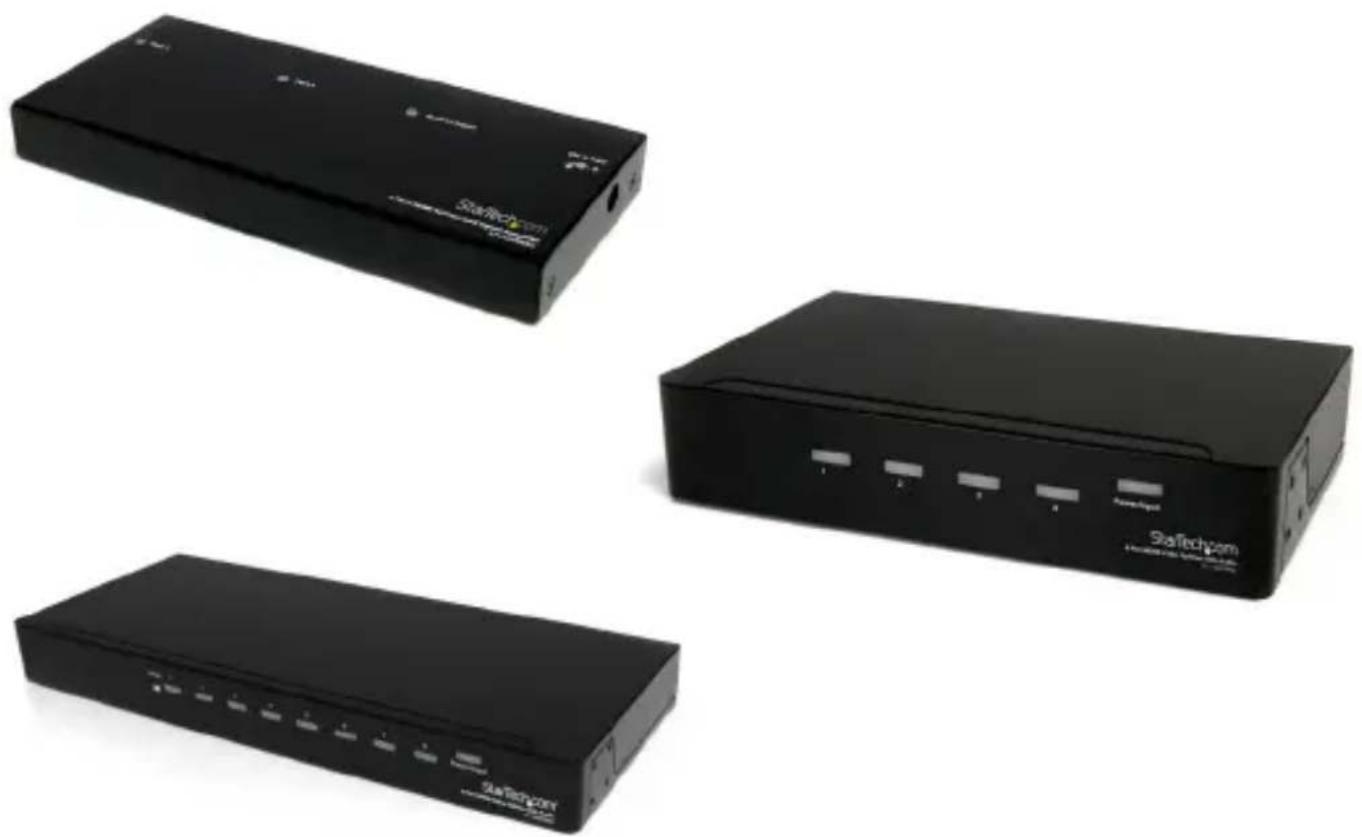

2/4/8ポートハイスピードHDMI®ビデオスプリッズ (オーディオ付き)
ST122HDMI2 / ST124HDMI2 / ST128HDMI2
*実際の製品は写真と異なる場合があります
最新の情報は www.startech.com でご確認ください
FCC準拠ステートメント
本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は無線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：
- 受信アンテナの向きを変えるか、場所を変える。
- 製品と受信アンテナの距離を離す。
- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。
- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
本デバイスは、FCC規格Part 15に準拠しています。お使いの際には、次の注意事項をよくお読みください。（1）本デバイスが有害な干渉を引き起こすことはありません。（2）本デバイスは予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければなりません。
StarTech.comにより明示的に承認されていない変更もしくは改変を行った場合、本デバイスを操作するユーザー権限が無効になる畏れがあります。
インダストリー カナダ 準 拠 ステ ートメント
本クラスBデジタル装置はカナダのICES-003に準拠しています。
CAN ICES-3 (B)
商標、登録商標、その他法律で保護されている名称やシンボルの使用
本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。
目次
はじめに....1
パッケージの内容....1
動作環境....1
製品図……2
ST122HDMI2 2
ST124HDMI2 3
ST128HDMI2 4
インストール手順……4
技術仕様 6
技術サポート 7
保証に関する情報……7
はじめに
パッケージの 内容
- 1 x HDMIビデオスプリッタ
- 1 x ユニバーサル電源アダプタ（北米/英国/EU/オーストラリアで使用可能）
- 取付用ハードウェアとネジ（ST124HDMI2およびST128HDMI2のみ）
- 1xインストールガイド
動作環境
- 2（ST122HDMI2）/4（ST124HDMI2）/8（ST128HDMI2）対応ディスプレイデバイ（モニタ、プロジェクタ、HTDVなど）（HDMIケーブル付き）。
- HDMI対応ビデオソース（コンピューター、Blu-ray、PVR/DVRなど）（HDMIケーラ付き）。
製品図
ST122HDMI2

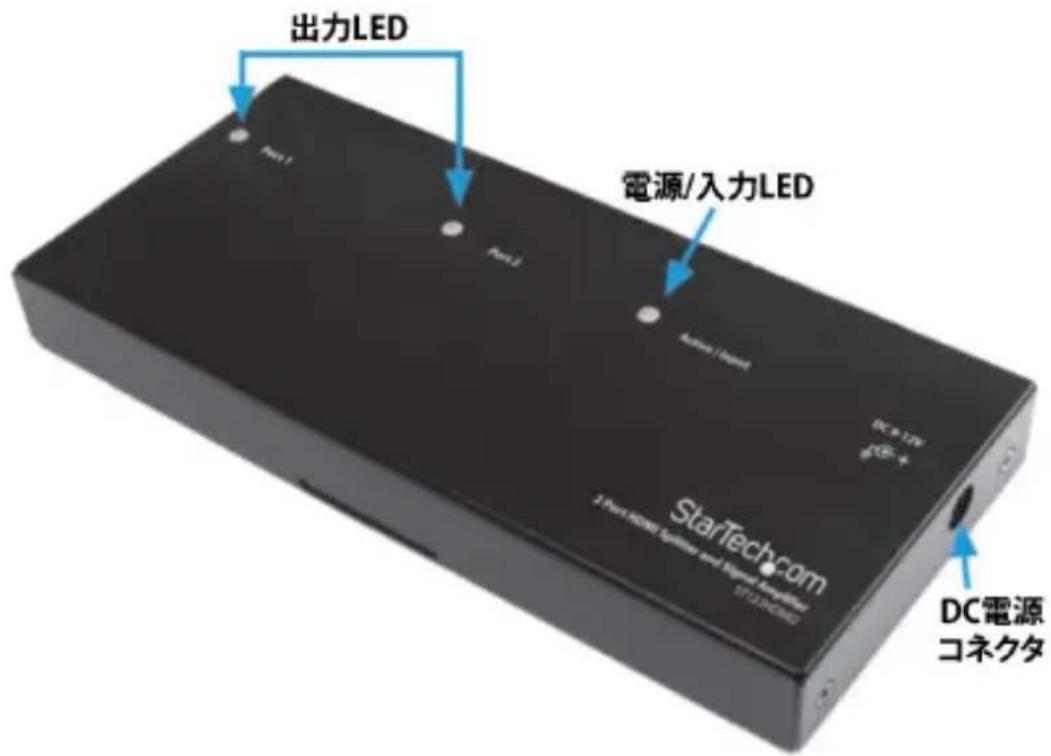

フロントビュー


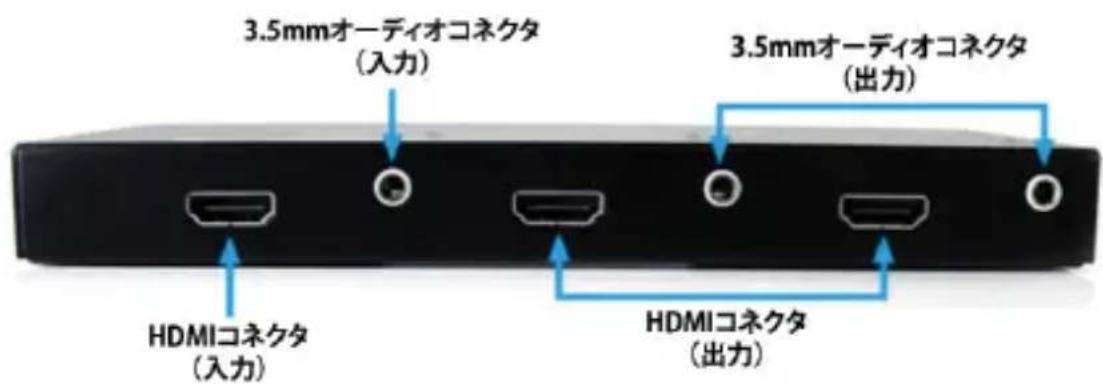

3.5mmオーディオコネクタ (入力) 3.5mmオーディオコネクタ (出力) HDMIコネクタ (入力) HDMIコネクタ (出力)ST124HDMI2

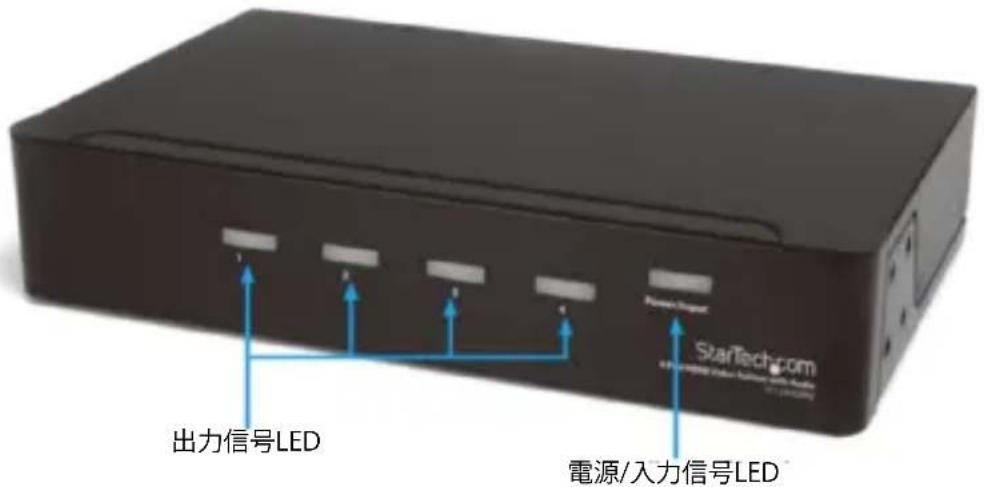

フロントビュー


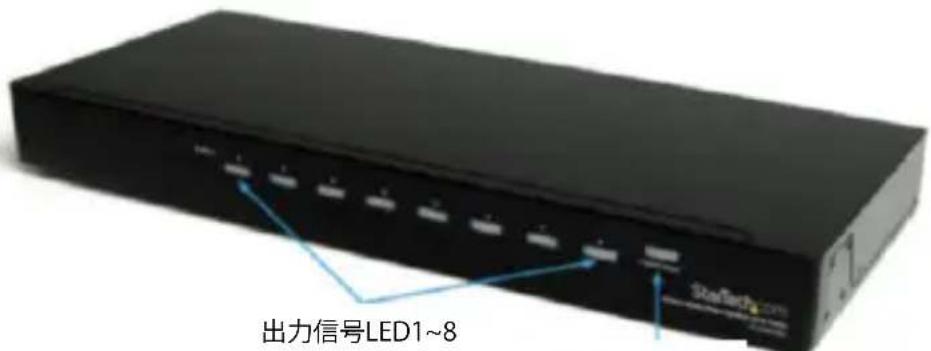

フロントビュー
(オプション: ST124HDMI / ST128HDMI2) ロック接続インストール手順
ST124HDMI2とST128HDMI2の一部のモデルには、各HDMIポートでネジロック式HDMIケーブルに対応できるように六角ネジジャッキが付属しています。動作環境においてHDMIケーブルがネジロック式になっている場合、この六角ネジジャッキを対応するHDMIポートにインストールすることをお勧めします。
注意：2014年5月以前に製造された一部のモデルには六角ネジまたは必要なハードウェア取付用六角ネジが付属していません。
インストール手順
注意：インストールを開始する前に、ディスプレイとビデオソースデバイスの電源がれていることを確認してください。
- HDMIケーブル（別売）で、各ビデオディスプレイ（モニタ、HDTVなど）とビデオリッタの番号付き出力HDMIコネクタを接続します。
注意:

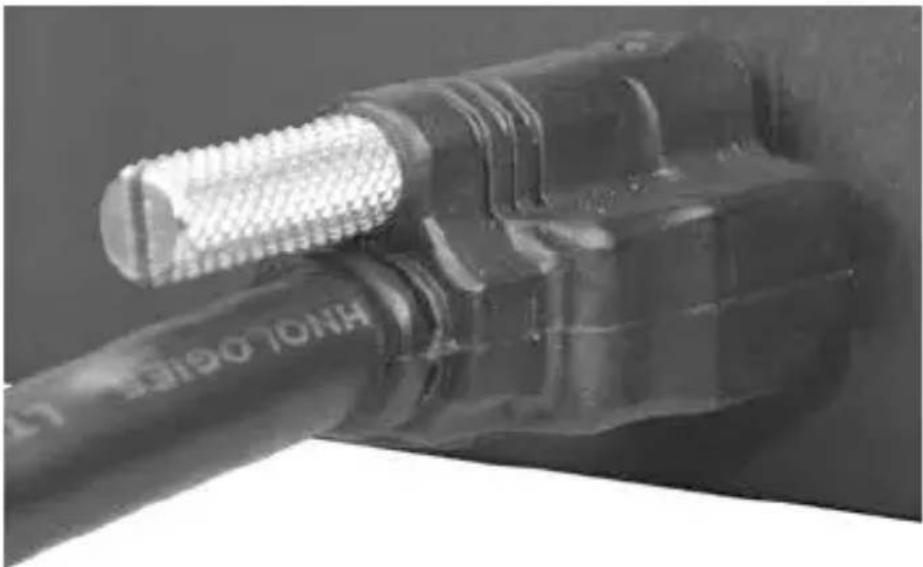

- ロック式HDMIケーブル用の六角ネジジャッキをインストールしている場合は、蝶ジを六角ジャッキに締めこんでケーブルがしっかりロックされていることを確認してください。
ユーザマニュアル
- ポート1は優先出力ですので、ここからEDID情報がコピーされます。ポート1のデプレイ能力は、すべての別のポートに適用されるため、他のディスプレイの解像能力超えないように気をつけてください。
- （オプション）HDMIからオーディオを別途接続する場合は、スピーカーを対応の3.5mmオーディオ出力に接続します。
- HDMIケーブル（別売）で、ビデオソースデバイス（コンピュータ、PVR/DVRなど）ビデオスプリッタの「ソース」入力HDMIコネクタを接続します。
- HDMIからオーディオを別途接続する場合は、オーディオソースを3.5mm音声入力コネクタに接続します。
- 同梱の電源アダプタをビデオスプリッタに接続します。
- ディスプレイデバイス、ビデオソースデバイスの順に電源を入れます。ビデオ出力がすべての接続されるディスプレイデバイス上に表示されます。
技術仕様
| ST122HDMI2 ST124HDMI2 ST128HDMI2 | |||
| ポート数 | 248 | ||
| ビデオ信号 | ハイスピードHDMI (1.3) | ||
| コネクタ | 1 x HDMIメス(入力) | 1 x HDMIメス(入力) | 1 x HDMIメス(入力) |
| 2 x HDMIメス(出力) | 4 x HDMIメス(出力) | 8 x HDMIメス(出力) | |
| 1 x 3.5mmオーディオ(入力) | 1 x 3.5mmオーディオ(入力) | 1 x 3.5mmオーディオ(入力) | |
| 2 x 3.5mmオーディオ(出力) | 4 x 3.5mmオーディオ(出力) | 8 x 3.5mmオーディオ(出力) | |
| 1 x DC電源 | 1 x DC電源 | 1 x DC電源 | |
| LED | 1 x 電源/信号入力 | 1 x 電源/信号入力 | 1 x 電源/信号入力 |
| 2 x 信号出力 | 4 x 信号出力 | 8 x 信号出力 | |
| 最大解像度 | 1920x1200 / 1080p | ||
| 最大ケーブル長 | 5メートル | ||
| オーディオサポート | あり | ||
| EDIDサポート | あり | ||
| 電源アダプタ | 9 ~ 12 VDC、1500mA、センターポジティブ | ||
| エンクロージャ材質 | 金属 | ||
| 動作温度 | 0°C~40°C | ||
| 保管温度 | -10°C~60°C | ||
| 湿度 | 0%~80% | ||
| 外形寸法 | 180mm x 80mm x 19mm | 220mm x 135mm x 44mm | 43mm x 185mm x 44mm |
| 重量 | 500 g 1074 g 3500 g | ||
技術サポート
StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。
ドライバやソフトウェアに関する最新情報は www.startech.com/downloads でご確認ください
保証に関する情報
本製品は2年間保証が付いています。
また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代入件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
責任制限
StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
