使用説明書 PRO9800WUL VIEWSONIC

型番：VS16505/VS16506/VS16507/VS16508ViewSonic をお選びいただき、 ありがとうございます。 ビジュアルソリューションの世界的大手プロバイダーとして 25 年以上 ViewSonic は、技術の進化、革新、そして簡単にするために、世界の期 待を上回ることに専心してきました。ViewSonic では、当社の製品が世 界に肯定的な影響を与える可能性を秘めていると信じています。そし て、お客様が選択した ViewSonic 製品がお客様に役立つことを確信して

繰り返しになりますが、ViewSonic をお選びいただき、ありがとうござ

FCC 準拠に関する声明 本製品はFCC 規則パート15 に準拠しています。操作は次の2 つの条件に規制されま す: (1) 電波障害を起こさないこと、 (2) 誤動作の原因となる電波障害を含む、受信 されたすべての電波障害に対して正常に動作すること。 この装置はテストの結果、FCC 規制パート15 によるクラス B デジタル装置の制限 に準拠していることが証明されています。これらの制限は、住宅地区で使用した場 合に、有害な電波干渉から適正に保護することを目的としています。この装置は電 波を発生、使用しており、放出する可能性があるため、説明書に従って設置及び使 用しないと、無線通信を妨害することがあります。ただし、特定の設置条件で電波 干渉が起こらないという保証はありません。この装置がラジオやテレビの受信を妨 害している場合は ( 装置をオフ/ オンにして調べることができます)、次の方法のい ずれかまたはいくつかの組み合わせを試し、妨害を正すことをお勧めします：

• 受信機を接続している回路とは別の回路の差し込みに装置を接続する

• ラジオ/ テレビの販売店か経験ある技術者に相談する 警告: FCC 準拠に責任を持つ第三者からの明確な許可を受けることなく、本体に承 認されていない変更や改造が行われた場合には、本装置を使用する権利が規制され

カナダ産業省（IC）宣誓書 CAN ICES-3 (B)/NMB-3(B) 欧州諸国のCE 適合性

装置はEMC 指令2014/30/EU および低電圧指令2014/35/EU に準拠してい

以下の記述はEU 加盟国にのみ適用します。 このマークは、電気電子機器廃棄指令2012/19/EU (WEEE)に準拠していま

マークは、使用済みまたは廃棄バッテリーまたはアキュムレーターを含む 装置を、分別しない都市廃棄物として処分することをせず、回収と再利用 できる収集システムを使用する要求を示します。 この装置に含まれるバッテリー、アキュムレーターとボタン電池に化学記号 Hg、CdまたはPbが表示されている場合、それはバッテリーに0.0005%以上 の水銀または0.002%以上のカドミウムまたは0.004%以上の鉛といった重金 属を含んでいることを意味します。RoHS2 準拠の通知 本製品は、電気および電子機器 (RoHS2 指令) に含まれる危険物質の使用の制限に 関して、欧州議会および欧州委員会の指令 2011/65/EU に準拠して設計され製造さ れ、次に示すように欧州技術適合委員会 (TAC) が発行した最大濃度値を遵守してい ると見なされています。

鉛 (Pb) 0.1% < 0.1% 水銀 (Hg) 0.1% < 0.1% カドミウム (Cd) 0.01% < 0.01% 六価クロム (Cr

) 0.1% < 0.1% 多臭素化ビフェニル (PBB) 0.1% < 0.1% ボリ臭素化ジフェニルエーテル (PBDE) 0.1% < 0.1% 上に示した製品の成分の一部は、次に示すように RoHS2 指令の付録 III で免除され

1. 以下を超えない、特殊目的用の例陰極蛍光灯と外部電極蛍光灯の水銀(CCFLと

EEFL) (ランプごと): (1) 短距離(≦500 mm): 最大3.5 mg (ランプごと)。 (2) 中距離(＞500 mmと≦1,500 mm): 最大5 mg (ランプごと)。 (3) 長距離(＞1,500 mm): 最大13 mg (ランプごと)。

3. 重量で0.2%を超えない蛍光灯のガラスの鉛。

4. 最大0.4%の鉛(重量)を含むアルミの合金化元素としての鉛。

5. 最大4%の鉛(重量)を含む銅合金。

6. 高い融点タイプのはんだの鉛(つまり、重量で85%以上の鉛を含む鉛ベースの合

7. ピエゾエレクトロニクスデバイスなどのコンデンサ内、またはガラスまたはセ

ラミックマトリクス複合体で、ガラスまたは誘電セラミック以外のセラミック に、鉛を含む電気および電子コンポーネント。重要な安全な指示

5. 本体を水の近くで使わないでください。

6. 柔らかい、乾いた布で清掃してください。

7. 通気口を塞がないでください。メーカーの指示に従って本体をインストールし

8. ラジエーター、熱交換機、ストーブまたは熱を発生する他の装置(アンプを含む)

9. 極性付きまたは接地タイプのプラグの安全構造を破壊しないでください。極性

付きプラグは、2本のブレードの一方が幅広くなっています。接地タイプのプラ グは、2本のブレードと第3の接地用接点を備えています。広いブレードと第3の 接点は、安全のために用意されています。付属のプラグがコンセントに入らな い場合、旧式のコンセント交換について電気技術者にご相談ください。

10. 電源コード、特にプラグは踏まれたり挟まれたりしないよう保護してくださ

い。本体から近くて便利な取り外し可能な場所を探します。コンセントが本体 付近に位置するようにしてください。

11. 製造元の指定する付属品/アクセサリのみを使用してください。

12. カート、スタンド、三脚、ブラケットまたはテーブルは、メーカー指

定か、または本体と共に販売されている物を使用してください。カー ト使用の場合、転倒による怪我を防止するため、カートと本体の組合 せを移動するときに注意してください。

13. 長期間本体を使用しない場合、プラグを抜いてください。

14. サービスは資格のある人員にお問い合わせください。本体がどんな形であれ損

害を受けたとき、例えば電源コードまたはプラグが損傷した場合、本体に液体 がこぼれたり、物が落ちたりした場合、本体が雨または湿気にさらされた場 合、あるいは本体が正常に動かないか、落下した場合などのいずれでも、サー ビスを受けることが必要です。著作権情報 著作権 ViewSonic Corporation, 2016. 版権所有。 Macintosh 及び Power Macintosh はアップル社の登録商標です。 Microsoft、Windows 及び Windows ロゴは米国及び他諸国のマイクロソフト社の登

ViewSonic 及び 3 羽の鳥のロゴは ViewSonic 社の登録商標です。 VESA は Video Electronics Standards Association の登録商標です。

DPMSおよびDDCはVESAの登録商標です。

PS/2、VGAおよびXGAは、International Business Machines Corporationの登録商標

免責事項：ViewSonic社は、記載事項に含まれる技術上または編集上の誤りや省略 に関する責任は負いません。また、内容の実行や製品の使用から来る付随的、派生 的な損害に関する責任は一切負いかねます。 継続的な製品改善のために、ViewSonic社は断りなく製品仕様を変更する権利を留 保します。この文書の情報は無断で変更される場合があります。 ViewSonic社による事前の書面による承諾がない限り、いずれの目的でもこの文書 をコピー、複製、転送することはできません。製品登録 将来の製品ニーズを満たすため、そして、追加の製品情報が利用可能になった時に それを受け取るため、ViewSonic 社ウェブサイト上でお住まいの地域のセクション を参照し、お使いの製品をオンラインで登録してください。 また、ViewSonic CD を使って、製品登録フォームを印刷することができます。記 入後、ViewSonic オフィスに郵送するか、あるいは、ファックスしてください。登 録フォームを探すには、「:\CD\Registration」ディレクトリを使用してください。 お使いの製品を登録することにより、今後カスタマサービスのニーズに対して準備

このユーザーガイドの「あなたのための記録」セクションを印刷し、情報を記入し

ディスプレイのシリアル番号は、ディスプレイの背面にあります。追加情報は、このガイ ドの「カスタマサポート」セクションを参照してください。

製品寿命が切れたときの製品廃棄 この製品のランプは、人と環境に有害となる水銀を含んでいます。地元、県、およ び国の法律に基づき、注意して処分してください。 ViewSonicは環境を尊重し、グリーンの仕事、生活をお約束します。よりスマート な、よりグリーンのコンピューティングをサポートしてくださりありがとうござい ます。より詳細は、ViewSonicウェブサイトにアクセスしてご参照ください。 米国& カナダ: http://www.viewsonic.com/company/green/recycle-program/ ヨーロッパ: http://www.viewsoniceurope.com/uk/support/recycling-information/ 台湾: http://recycle.epa.gov.tw/recycle/index2.aspxi

本書（すべての写真、図、ソフトウェアを含む）は、国際著作権法によって保護されており、無断転載は禁じられています。 著者の許諾を受けることなく、本マニュアルおよび本マニュアル中の資料を複製することは禁じられています。 © 著作権 2016

本書に記載された情報は予告なく変更されることがあります。製造元は本書の内容について一切の表明および保証をいた しません。また、商品性および特定目的への適合性について、いかなる黙示的保証もいたしません。製造元は、本書を随 時改訂して、本書の内容を随時変更する権利を保有します。その際には、製造元は、誰に対しても改訂および変更につ いて連絡する義務はないものとします。

Kensington は、全世界における登録交付済みおよび申請中の ACCO Brand Corporation の米国登録商標

HDMI、HDMI Logo、および High-Definition Multimedia Interface は米国およびその他の国に おける HDMI Licensing LLC の商標または登録商標です。 MHL、MHL Logo、および、Mobile High-Definition Link は、MHL Licensing LCC の商標ま

本マニュアルで使用されているその他すべての製品名はそれぞれの所有者に帰属し、承認されています。 バージョン: 01ii 重要な安全上の注意事項

プロジェクタをお使いになる前に、本セクションを必ずお読みください。本セクションにある安全上の注意事項と使用 上の注意事項は、長期に渡ってプロジェクタを安全にお使いいただくためのものです。 本マニュアルは後日参照でき るように保管してください。 使用されている記号について ユニットおよび本マニュアルにある警告記号は危険な状態を表わします。 本マニュアルでは、次の記号を使って重要な注意事項を表わします。

ユニットの破損につながる可能性のある状態を表します。

ユニットの破損、危険な状態、けがにつながる可能性のある状態を表わします。 本マニュアルでは、コンポーネントパーツおよびを OSD メニュー内の項目は、次の例にあるように、太字で書かれています。 「リモコンの Menu（メニュー）ボタンを押して、メインメニューを開きます。」 一般的な安全上の注意事項 ユニットケースは開けないでください。プロジェクタランプ以外は、ユニット内には、ユーザーが修理できる部品はありま せん。点検修理については、資格のあるサービス担当者までご連絡ください。 本マニュアルおよびユニットケースにある警告および注意を遵守してください。 投映ランプは大変明るいように設計されています。ランプが点灯している場合は、レンズを覗き込まないでください。 目を傷める危険があります。 ユニットは不安定な面、カート、スタンドには置かないでください。 システムは、水の近くや直射日光が当たる場所、または、暖房器具の近くでは使用しないでください。 ユニットの上には、本や鞄など重いものを置かないでください。iii プロジェクタの取り付けについて 左または右にプロジェクタを傾けないでください。そうしないと、光源の寿命が劇的に減少し、他の予測できない損 傷を被る可能性があります。

上向きまたは下向きの傾き角に制限はありません。 排気口の周辺には最低 50 cm の空間を保ちます。

排気口からの熱い空気が吸気口に入らないようにします。 プロジェクタを囲まれた空間で使用する場合は、プロジェクタの動作中に、囲まれた空間内の周囲空気温度が動 作温度を超えないようにします。また、吸気口と排気口を塞がないようにします。 囲まれた空間はすべて認定された温熱評価に適合しなければなりません。これによって、プロジェクタが排気を再使 用しないようにします。プロジェクタが排気を再利用すると、囲まれた空間内の温度が動作温度の許容範囲内の 場合でも、機器がシャットダウンすることがあります。 最小 500mm (19.69 インチ) 最小 500mm (19.69 インチ) 最小 500mm (19.69 インチ) 最小 500mm (19.69 インチ) 最小 300mm (11.81 インチ)iv

電源を供給するには、3 ブレード (アース用リード付き) ソケットを使用して、プロジェクタシステムのすべての機器にア ースが施され接地電位が均等になっていることを確認します。 プロジェクタに付属する電源コードを使用する必要があります。足りない付属品がある場合、他の適切な 3 ブレー ド（アース用リード付き）電源コードを代用できますが、2 ブレード電源コードは使用しないでください。 電圧が安定しており、適切にアースされ、漏電がないことを確認します。 安全容量を超えない合計消費電力を測定し、安全問題とショートを避けます。 高地では、高度モードをオンにします プロジェクタは縦置きまたは反転状態でのみ取り付けることができます。 ブラケットを取り付けるとき、重量制限を超えずしっかり固定されていることを確認してください。 エアコンのダクトやサブウーファーの傍への設置は避けてください。 高温、不十分な冷却および埃の多い場所への設置は避けてください。 赤外線干渉に起因する誤動作を避けるために、 製品を蛍光灯に近づけないでください (1 メートル以内)。 VGA 入力コネクタは、VGA 入力ポートに接続する必要があります。最適の表示効果を得るためには、信号線が 適切に接続されるように、ねじの両側をきつく締め付けて、しっかり挿入する必要があります。 音声入力コネクタは音声入力ポートに接続する必要があります。オーディオ出力や BNC や RCA のような他のポ ートには接続できません。接続すると、ポートから音が出なくなったり場合によってはポートが損傷することもあります。 損傷を避けるために、プロジェクタは 200cm より高い場所に設置してください。 電源コードと信号ケーブルを接続してから、プロジェクタの電源をオンにしてください。プロジェクタの起動と操作プロセ スの間、プロジェクタが損傷する可能性があるため、信号ケーブルや電源コードの挿入/取り外しは行わないでくださ

冷却が妨げられないように、空気吹き出し口から 50cm 以内に妨害物を置かないようにしてください。 イリュージョンの原因となるため、他のプロジェクタのレンズの前に空気吹き出し口がこないようにしてください。 空気吹き出し口は、他のプロジェクタの吸入口から 100cm 以上離すように設置してください プロジェクタは、使用中大量の熱を発生させます。内部のファンは停止しているときプロジェクタの熱を放散しますが、 このプロセスは一定時間続きます。プロジェクタがスタンバイモードに入ったら、AC 電源ボタンを押してプロジェクタを オフにして電源コードを外します。停止プロセスの間電源コートを外さないでください。プロジェクタが損傷する原因と なります。停止後に発生する熱放射が、プロジェクタの耐用年数に影響を与えることもあります。停止プロセスは、 使用するモデルによって異なることがあります。いずれにせよ、プロジェクタがスタンバイ状態に入るまで絶対に電源コ ードを外さないでください。

空気吸入を妨げる物体を吸入口から 30cm 以内に置かないようにしてください。 吸入口は他の熱源に近づけないでください きわめて埃の多い場所は避けてください オーストラリアおよび中国本土用

電源についての安全上の注意事項 付属の電源コードだけをお使いください。 電源コードの上には物を置かないでください。電源コードは踏まれないように配線してください。 保管したり、長期間使用しない場合は、バッテリをリモコンから取り外します。

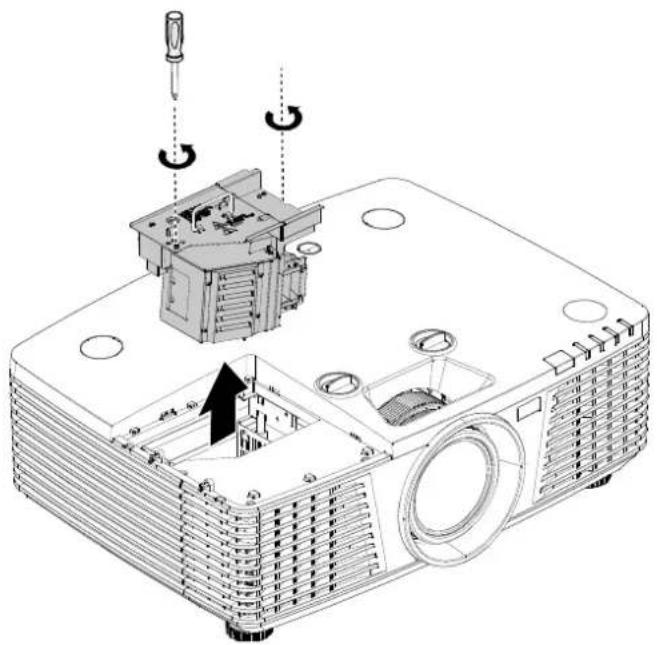

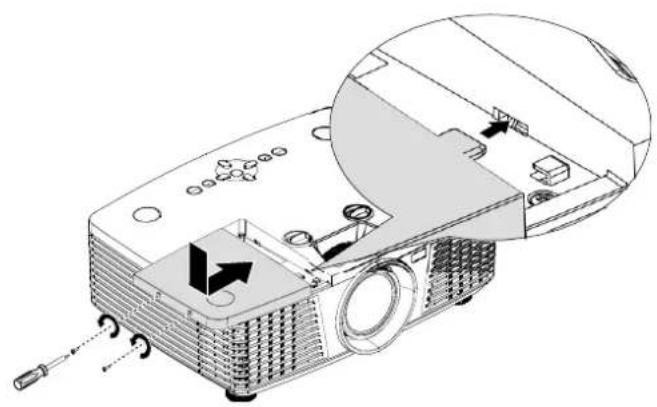

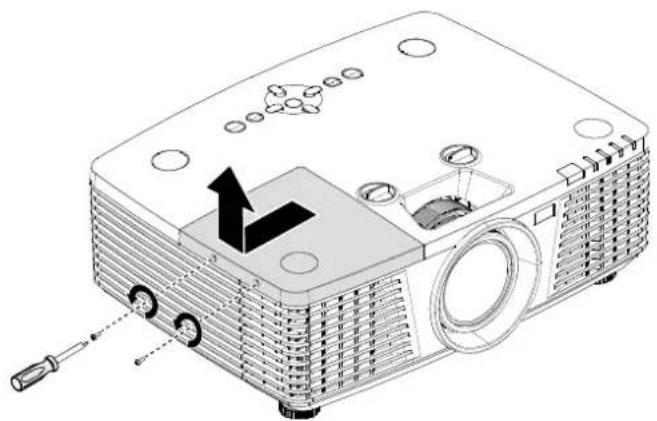

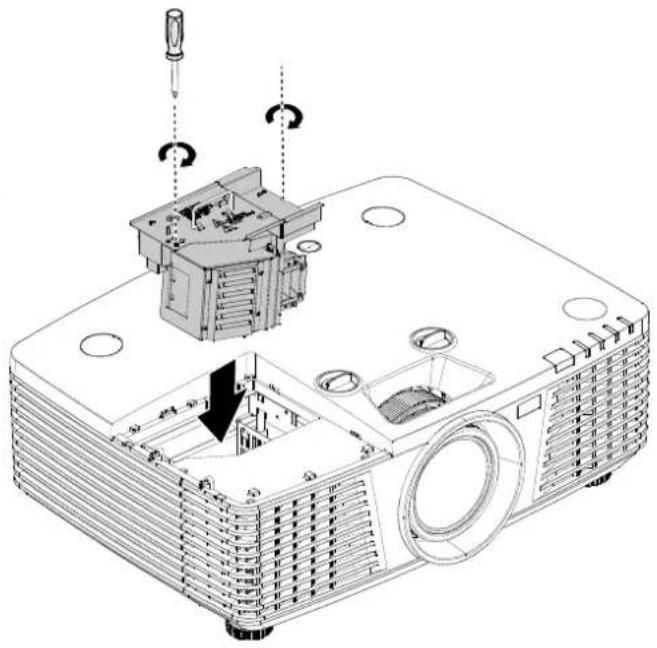

ランプの交換は、正しく行なわないと危険なことがあります。ランプの交換に関する安全上の注意事項については、投映ラン プを交換する ページの 55 を参照してください。ランプを交換する前に: 電源コードの接続を外します。 ランプが冷めるまで約 1 時間待ちます。 プロジェクタを清掃する 清掃の前に、電源コードの接続を外します。ランプ使用時間をリセットする ページの 58 を参照してください。 ランプが冷めるまで約 1 時間待ちます。

プロジェクタを取り付けて使用する前に、法規制準拠 ページの 75 をお読みください。 リサイクリングについての重要な注意事項 本製品内のランプには水銀が含まれています。本製品には、正しく廃棄しないと危険な可能性のあるその他の電子 廃棄物が含まれていることがあります。リサイクリングや廃棄は、地方法、州方、または、連邦法に従います。詳細情報につ いては、電子工業会（Electronic Industries Alliance WWW.EIAE.ORG ）までお問い合わせください。 ランプの廃棄に

関する情報については、WWW.LAMPRECYCLE.ORG

廃棄:電気・電子機器は、家庭ごみや一般ごみと一緒に廃棄しないでください。欧州連合 加盟国では、リサイクリングのための分別収集が求められています。vi

• NTSC、PAL、SECAM などの主なビデオ標準すべてに対応します。

• 高輝度なので、日中や照明を付けた室内でもプレゼンテーションできます。

• フレキシブルにセットアップできるので、前面投映、背面投映ができます。

• 角度のある投映では、アドバンスドキーストーン補正が投映画像を正方形に維持します。

• 高輝度投映のためあらゆる環境に適合します。

• クリアで鮮明な画像のため最大 WUXGA までの解像度をサポートしています。

および BrilliantColor™ テクノロジを採用しています。

• レンズのセンタリング機能により簡単な設置を可能します。

• 水平および垂直方向にレンズをシフトします。

• MHL デバイス互換性により、互換性のあるモバイルデバイスからビデオおよびオーディオコンテンツのストリ ーミングを可能にします。

• 内蔵スピーカーは、複数のオーディオ入力および出力ポートを搭載します。

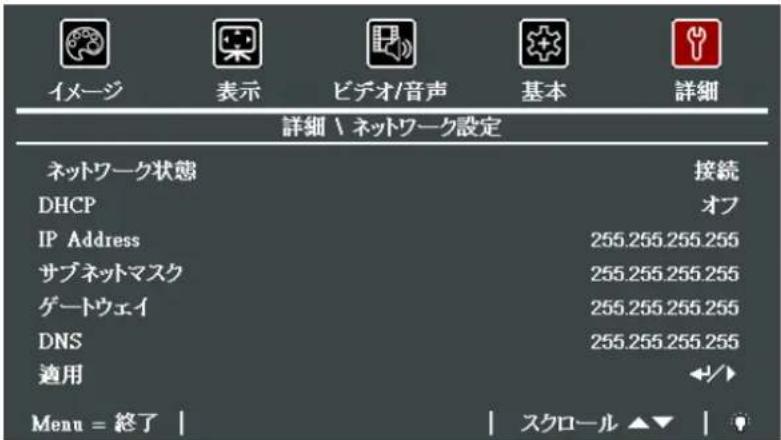

• RJ45 を介して、統合およびシステム管理がネットワーク対応です。

• シールドされたエンジンが埃や煙の影響を最小化します。

• 上面ランプカバーにより、ランプの取り外し/取り付けが簡素化されました。

• 盗難防止セキュリティ機能として、 ケンジントンセキュリティスロット、セキュリティバーを含みます。

本マニュアルでは、エンドユーザー向けに、DLP プロジェクタの取り付け方法および操作方法を説明します。関連情報（取り 付けおよびその説明など）はできるだけ同じページに記載しています。プリンターフレンドリーな形式なので、印刷が簡単なこと に加え、紙を節約して環境を保護します。必要なセクションだけを印刷することを推奨します。vii

プロジェクタを丁寧に開梱して、次のものがすべて揃っていることを確認します。

CD-ROM (このユーザーズマニュアル) クイックスタートガイド 不足しているものや破損しているものがある場合や、ユニットが動作しない場合は、直ぐに販売代理店までご連絡ください。 後日、装置を保証点検修理に出す場合のために、元の梱包材を保管することを推奨します。

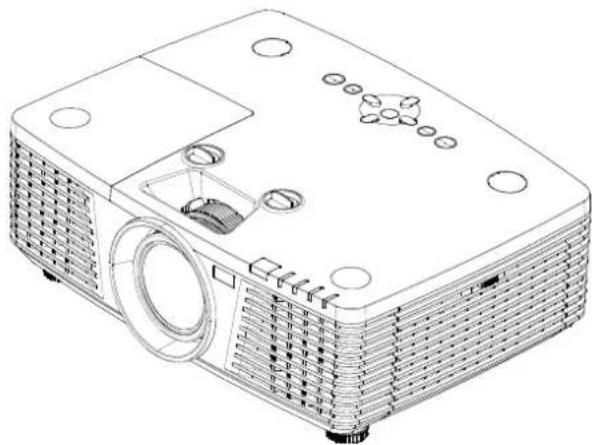

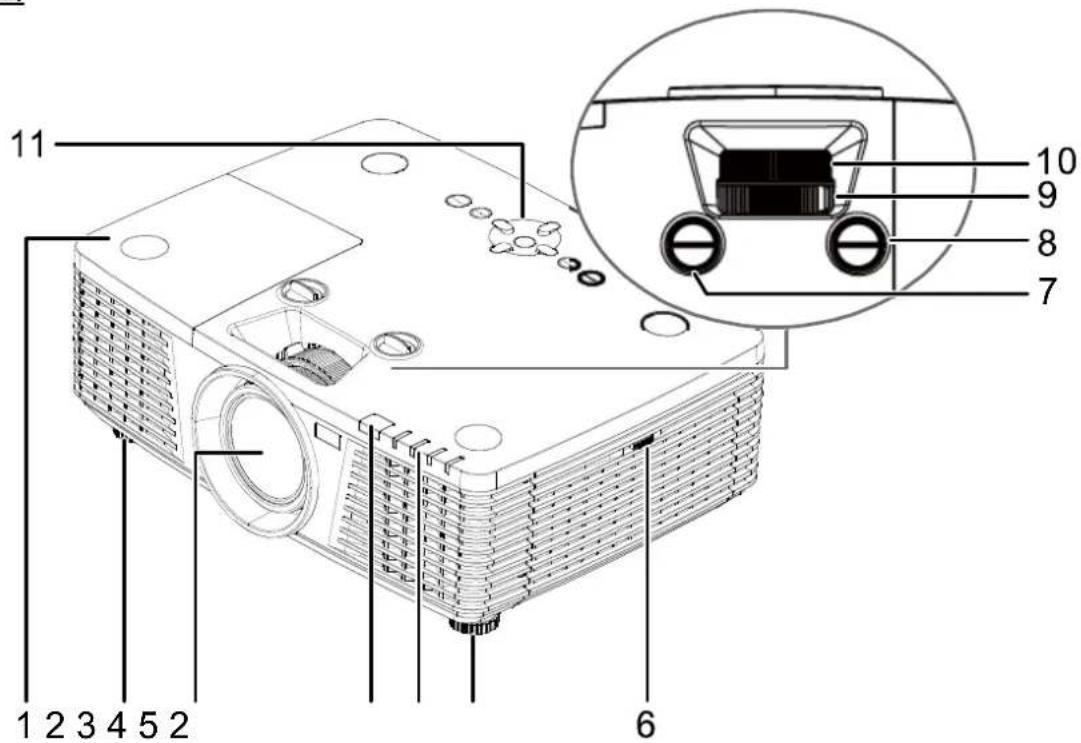

プロジェクタは埃の多い場所では使用しないでください。2 プロジェクタの各部の説明

ランプカバー ランプを交換するにはカバーを取り外します。

傾き調整用アジャスタ アジャスタレバーを回して角度位置を調整します。

赤外線受信機 リモコンからの赤外線信号を受信します。

LED プロジェクタの状態を表示します。

垂直レンズシフト 画像の位置を垂直方向に調整します。

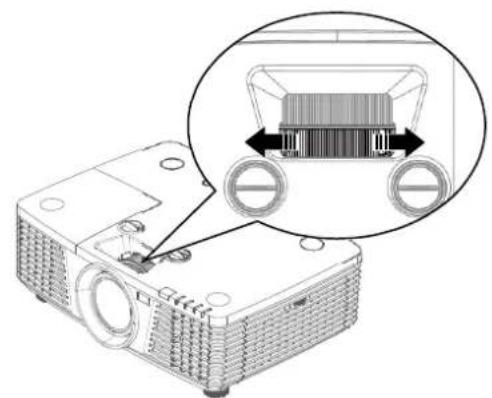

水平レンズシフト 画像の位置を水平方向に調整します。

フォーカスリング 投映画像の焦点を合わせます。

ファンクションキー オンスクリーンディスプレイ (OSD) ボタンです。

重要: プロジェクタの通気開口部は、空気を循環してプロジェクタランプが過熱しないようにするためのものです。通気開口部は塞がないでください。

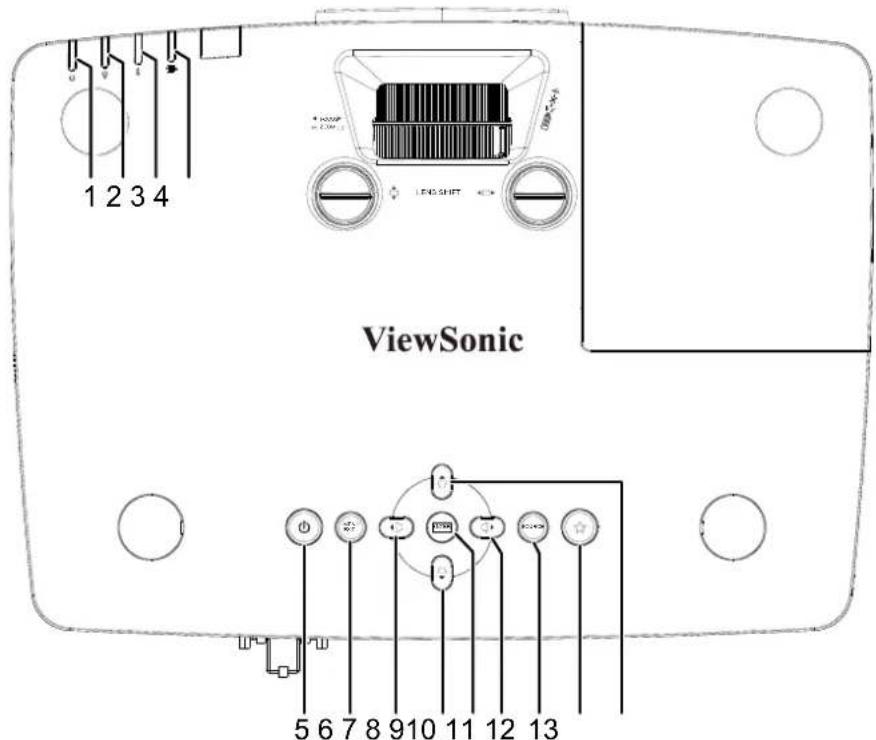

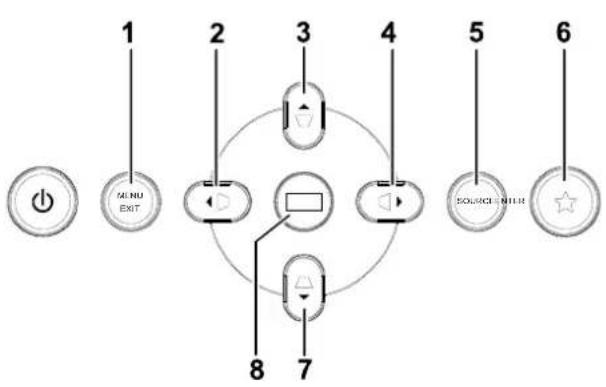

上から見た図—オンスクリーンディスプレイ (OSD) ボタンと LED 項目 名称 説明 参照ページ

電源 LED 電源オン/オフシーケンスの状態を表示します。

Lamp LED ランプの状態を表示します。

Filter LED (フィルター LED) フィルター交換警告メッセージを表示します。

プロジェクタのオン/オフを切り替えます。

MENU / EXIT このボタンを押して、OSD メニューを開いたり閉じたりします。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 水平キーストーンの場合

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 垂直キーストーンの場合

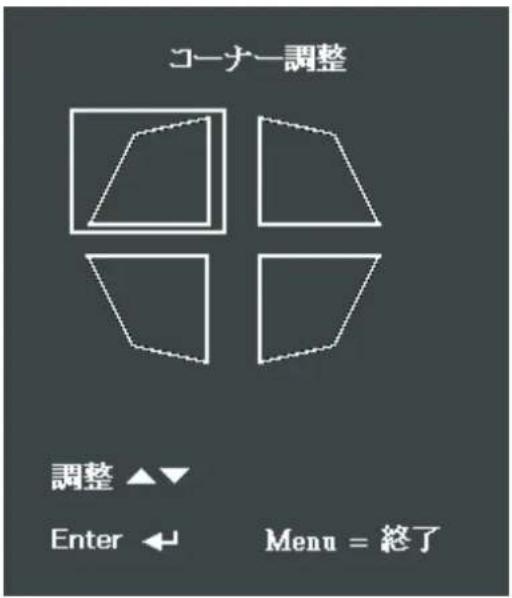

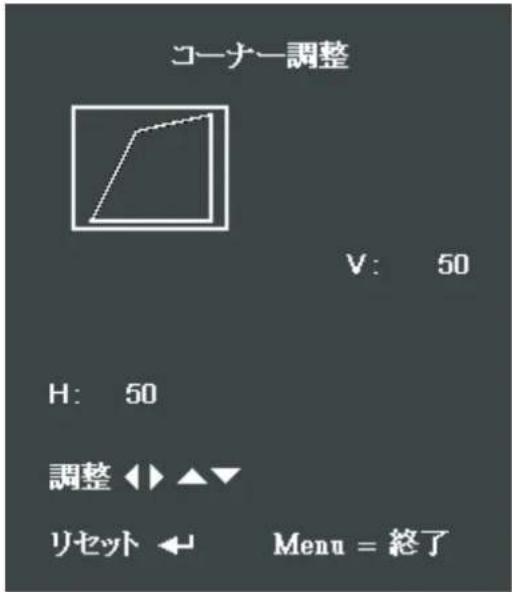

強調表示した OSD メニュー項目を入力/確定します。 コーナー調整ページを表示します。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 水平キーストーンの場合

SOURCE（ソース） ソースメニューを開きます。

(My Button) ユーザーは、このボタンにショートカットキーを定義し、OSD メニ ューで機能項目を選択することができます。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 垂直キーストーンの場合

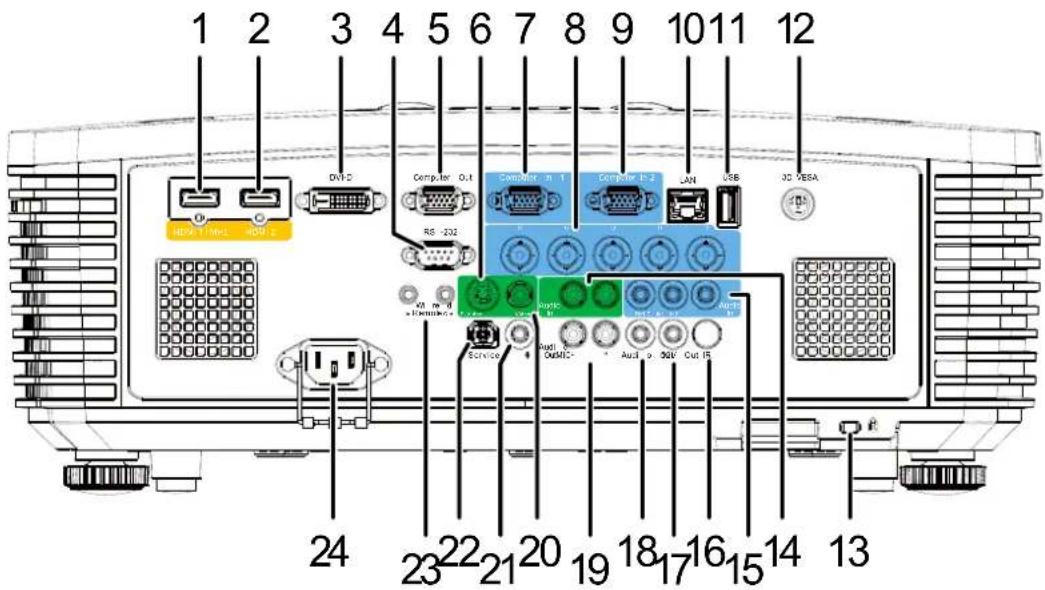

HDMI/MHL 機器から HDMI/MHL ケーブルを接続します。

注記: また、ソースを HDMI 1/MHL に設定し、プロジェクタに電源が入っている 限り、接続された MHL 互換スマートデバイスに充電することができます。 HDMI 2 HDMI 機器からの HDMI ケーブルを接続します。

DVI-D DVI ケーブルをディスプレイに接続します。 RS-232 リモコン用の RS-232 シリアルポートケーブルを接続します。

Computer Out (コンピュータ出力) RGB ケーブルをディスプレイに接続します（VGA1 によるパススルーのみ）。

S ビデオ ビデオ機器からの S ビデオケーブルを接続します。

Computer In 1 (コンピュータ入力 1) コンピュータまたはビデオ対応機器からの RGB ケーブルを接続します。

BNC コンピュータからの BNC ケーブルを接続します。 Computer In 2 (コンピュータ入力 2) コンピュータまたはビデオ対応機器からの RGB ケーブルを接続します。

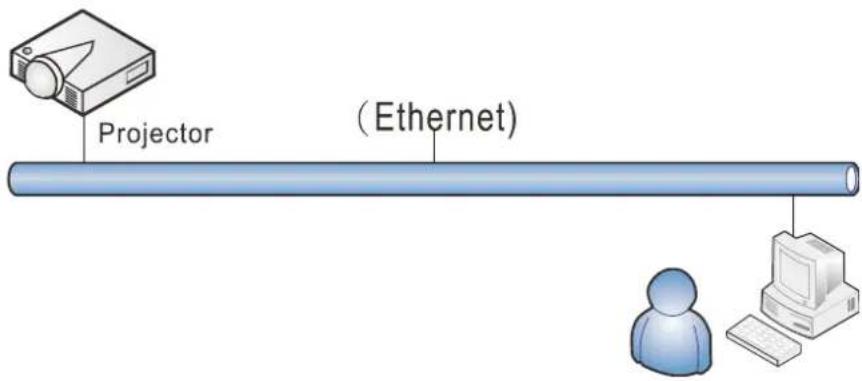

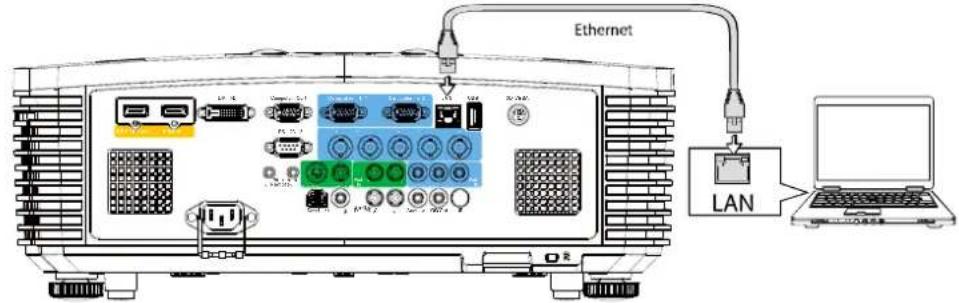

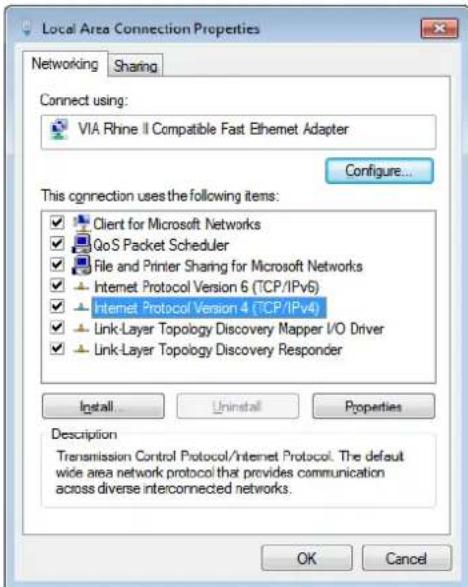

RJ45 (LAN) イーサネットからの LAN ケーブルを接続します。

USB USB ホストに対する USB ケーブルを接続します。 注記: プロジェクタの電源がオンである限り、各ポート出力に対して、5V/1.0A を

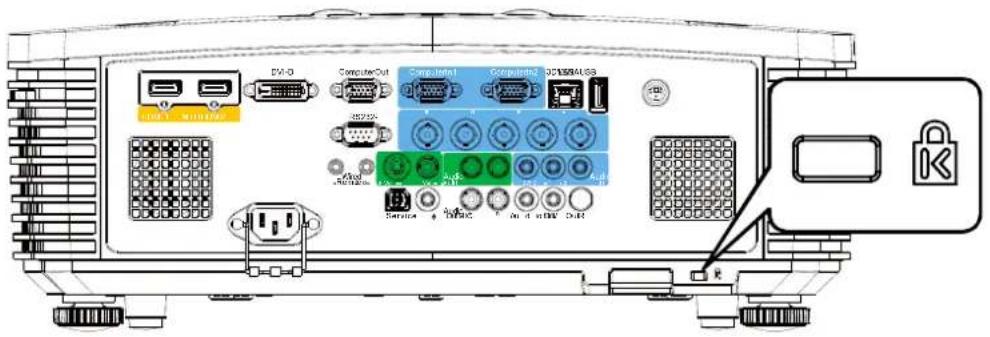

3D-VESA 3D 赤外線メガネ受信機を接続します。 ケンジントンセキュリティスロット Kensington Lock システムでプロジェクタを固定物に係止します。

AUDIO IN L/R (オーディオ入力 L/R) ビデオまたは S ビデオオーディオ入力用の オーディオ機器からオーディオケーブルを接続します。 オーディオ入力 入力機器からのオーディオケーブルを接続します。

IR (赤外線) リモコンからの赤外線信号を受信します。

12V 出力 汎用ケーブルを使ってスクリーンに接続した場合、プロジェクタを起動するとスクリーンは自動的にデプロイします。プロジェクタの電源を切ると、スクリーンは元の状態に戻ります（下の注記を参照してください）。

オーディオ出力 オーディオループスルー用のオーディオケーブルを接続します。

AUDIO OUT L/R (オーディオ出力 L/R) オーディオループスルー用のオーディオケーブルを接続します。 S-VideoServiceVideo RLAudio DVI-D In1 In2Audio

VIDEO（ビデオ） ビデオ機器からのコンポジットケーブルを接続します。

MICROPHONE (マイク) マイク入力機器を接続します。

サービス サービス担当者用のみ。 WIRE REMOTE In / Out (有線リモート入力/出力) 有線リモコン用のリモコンからの有線リモコンをプロジェクタに接続します。

シリアル制御を行うには、「WIRE REMOTE OUT (有線リモコン出力)」を別な

プロジェクタ (同じモデル) の「WIRE REMOTE IN (有線リモコン入力)」に接続し

この機能を使用するには、プロジェクタをオン/オフにする前に、コネクタを接続します。

スクリーンメーカーが対応するスクリーンコントローラが付属しています。

このジャックは定められた用途以外には使用しないでください。

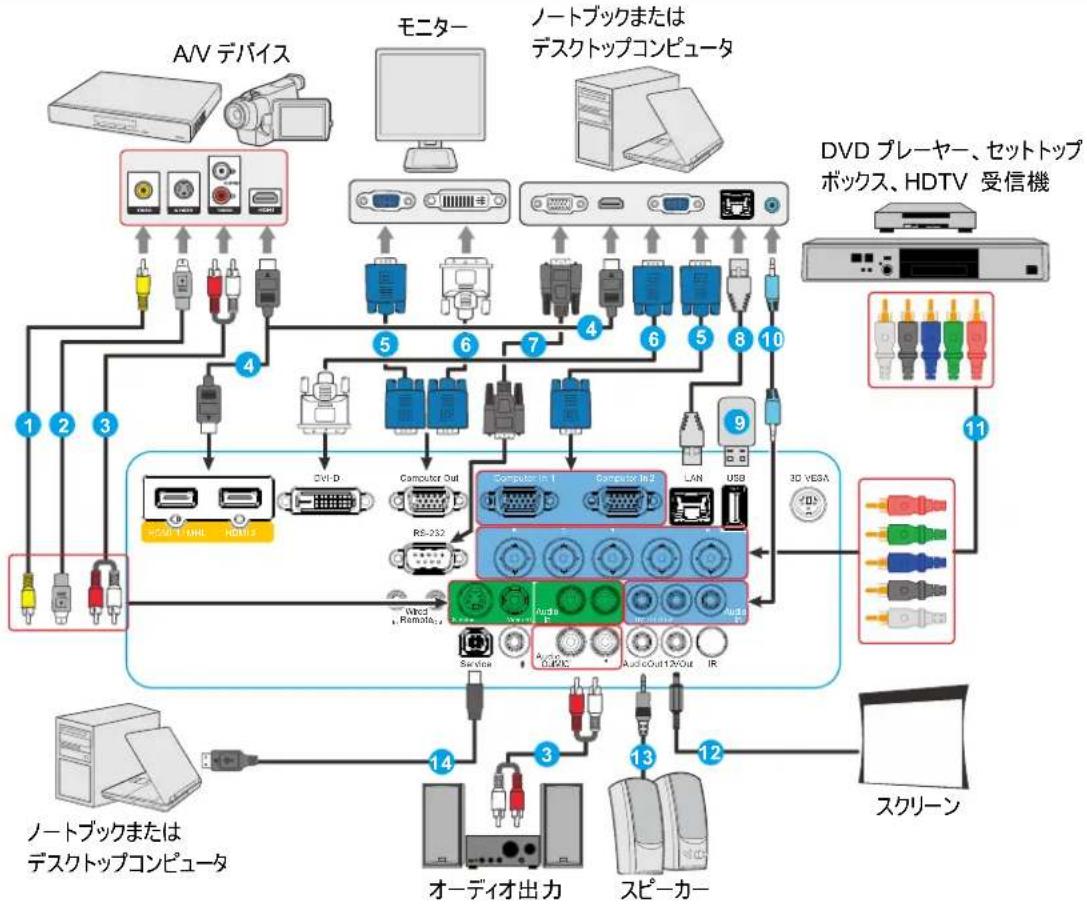

安全のために、接続する前に、プロジェクタと接続する機器の電源を切ります。 S-VideoServiceVideo RLAudio DVI-D In1 In2Audio

211. コンポジットビデオケーブル 2. S ビデオケーブル

4. HDMI ケーブル 5. VGA ケーブル

7. RS-232 ケーブル 8. RJ45 ケーブル

10. オーディオケーブル 11. BNC ケーブル

13. オーディオケーブル 14. USB ケーブル

ノートブックまたは デスクトップコンピュータ A/V デバイス DVD プレーヤー、セットトップ

ボックス、HDTV 受信機 スクリーン スピーカーノートブックまたは

傾き調整用アジャスタ アジャスタレバーを回して角度位置を調整します。

プロジェクタを天井に取り付ける方法については、販売代理店までお問い合わせく

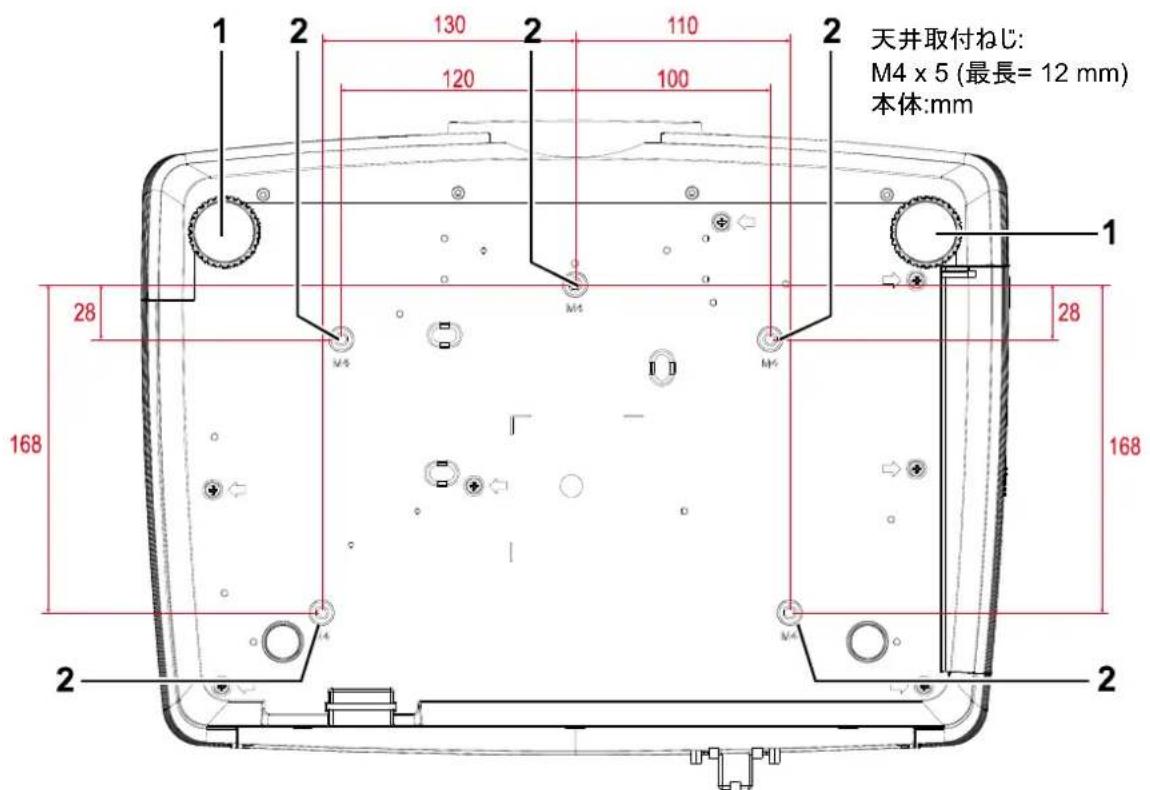

取り付けの際には、UL 規格の天井マウントだけを使用します。 天井に取り付ける場合は、認可された天井取り付け用ハードウェアと最大ねじ深さが 12 mm（0.47 インチ）の M4

天井マウントの構造は形状と強度に適合しなければなりません。 天井マウントの負荷能力は、取り付ける装置の 重量を上回らなければなりません。また、装置の重量の 3 倍の重量に 60 秒以上耐えることができなければなりま

1. 明るい蛍光灯を点灯した場所でプロジェクタを使用することはお止めください。 高周波蛍光灯は、リモコンの動

2. リモコンとプロジェクタの間に障害物がないことを確認します。 リモコンとプロジェクタの間に障害物があると、プロジ

ェクタ画面などの反射面で信号がオフになることがあります。

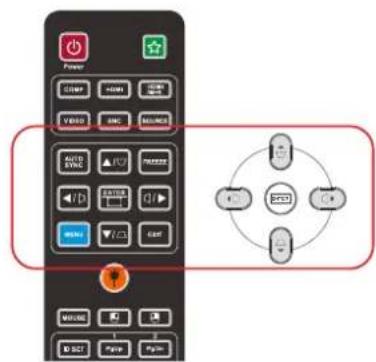

3. プロジェクタ上のボタンとキーの機能は、リモコン上の対応するボタンの機能と同じです。 本ユーザーズマニュアルで

は、リモコンに基づいて機能を説明します。

2007 年 6 月 24 日付けのレーザー通知 No.50 に準じた偏差を除き、レーザー製品の FDA パフォーマンス基準

制御、調整、または本明細書に記述されている以外の手順を行うと有害なレーザー光を浴びる可能性があり

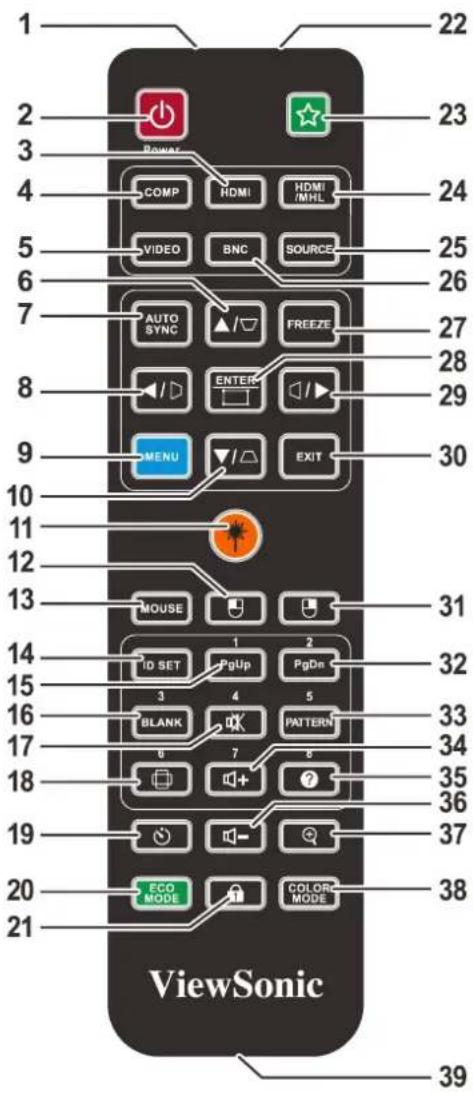

赤外線トランスミッター 信号をプロジェクタへ伝送します。

HDMI HDMI 2 ソースを表示します。

COMP（コンポーネント） VGA1/VGA2 ソース選択を表示します (切替)。

ビデオ ビデオ/S ビデオのソース選択を表示します。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 垂直キーストーンの場合

Auto SYNC (自動同期) 周波数、位相、位置を自動調整します。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 水平キーストーンの場合

MENU（メニュー） OSD を開きます。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 垂直キーストーンの場合

Laser （レーザー） このボタンを押して、画面上のポインタを操作します。 目に当てないでください。

マウスモードが有効になっている時、左マウスボタンと同じ機能を実行します。

MOUSE (マウス) 通常モードおよびマウスモードの間を切り替えます。 PgUp、PgDn、、、▲、▼、◄、►、 : マウスを押した後で、有 効になります。 画面上にマウスモードの有効化を示すアイコンが表示されます。 注記: PC 入力信号が選択されている場合のみ利用可能です。

ID 設定 リモコンのコードを設定します

PgUp / 1 マウスモードが有効である場合、ページアップ機能を実行します。 リモコン ID 設定のために使用する数字です。

Blank / 3 (ブランク / 3)

リモコン ID 設定のために使用する数字です。

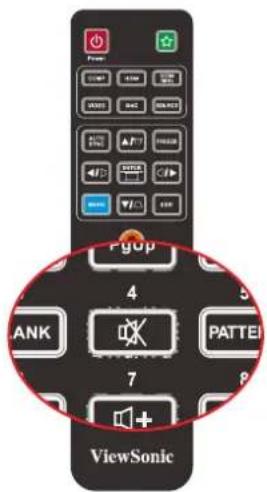

/ 4 内蔵スピーカーを消音します。 リモコン ID 設定のために使用する数字です。

プレゼンテーションタイマー設定メニューを表示します。

ECO MODE (エコモード) ランプモードを設定します。

Laser（レーザー） 画面上のポインタとして使用します。 目に当てないでください。

ユーザーは、リモコンにショートカットキーを定義し、OSD メニュー で機能項目を選択することができます。

HDMI / MHL HDMI 1 ソースを表示します。 スマートデバイス用の Mobile High-Definition Link テクノロジを有効にします。

Source（ソース） 入力ソースを交互に切り替えます。

Freeze（一時停止） 画面上の画像を静止します/静止を解除します。9 項目 名称 説明 参照ページ

OSD の設定を入力/確定します。 コーナー調整ページを表示します。

OSD 内の設定をナビゲート/変更します。 クイックメニュー - 水平キーストーンの場合

EXIT 最後の OSD ページに戻ります。

マウスモードが有効になっている時、右マウスボタンと同じ機能を実行します。

PgDn / 2 マウスモードが有効である場合、ページダウン機能を実行します。 リモコン ID 設定のために使用する数字です。

PATTERN (パターン) / 5 組み込まれたテストパターンを表示します。 リモコン ID 設定のために使用する数字です。

/ 7 音量レベルを増加します。 リモコン ID 設定のために使用する数字です。

/ 8 ヘルプメニューを表示します。 リモコン ID 設定のために使用する数字です。

使用可能なピクチャ設定モードを選択します。

有線ジャック プロジェクタに有線リモコンを接続します。

プロジェクタに 1 から 8 の 8 つの異なるリモコンコードを割り当てることができます。 いくつかの隣接するプロジェクタが同時に 動作しているとき、リモコンコードを切り替えて、他のリモコンからの干渉を防止することができます。 リモコンのリモコンコードを 変更する前にプロジェクタのリモコンコードを設定してください。 プロジェクタのコードを切り替えるには、基本 > 詳細 > リモコンコードメニューで、1 から 8 の間から選択します。 リモコンのコードを切り替えるには、リモコンの ID 設定および 1 から 8 の間の対応するボタンを 5 秒間以上押し続けます。 初期コードは 1 に設定されています。 コードを 8 に切り替えると、リモコンはすべてのプロジェクタを制御することができます。

プロジェクタとリモコンに異なるコードが設定されている場合、リモコンからの応答はありません。 これが発生する場合 は、再度、リモコンのコードを切り替えてください。10 リモートマウスコントロールの使用 リモコンを用いてコンピュータを操作する機能により、プレゼンテーションをより柔軟に行うことができます。

1. コンピュータのマウスの代わりにリモコンを使用する前にデスクトップパソコンまたはノートパソコンに USB ケーブルを使って

2. 入力信号を COMPUTER (コンピュータ) に設定します。

3. リモコンのマウスを押して、通常モードからマウスモードに切り替えます。 画面上にマウスモードの有効化を示すアイコン

4. リモコンで希望のマウス制御を実行します。

画面上のカーソルを移動するには、▲ / ▼ / ◄ / ►/ を押します。 左クリックするには、 を押します。 右クリックするには、 を押します。 Page Up/Rage Down コマンドに応答するディスプレイソフトウェアプログラム (接続した PC 上) を操作するには、 Page Up/Rage Down を押します。 通常モードに戻るには、再度マウスを押すか、または、マウス関連のマルチ機能キーを除く他のキーを押します。

リモコンは赤外線伝送を使ってプロジェクタを制御します。リモコンはプロジェクタに直接向ける必要はありません。リモコンをプ ロジェクタの側面または背面に対して垂直になるように向けていなければ、リモコンは、プロジェクタから約 7 メートル（23 フィ ート）の半径、プロジェクタの高さから上下 15 度で機能します。プロジェクタがリモコンに反応しない場合は、少し近づきます。 プロジェクタとリモコンのボタン プロジェクタは、リモコン、または、プロジェクタの上部にあるボタンを使って操作します。すべての操作はリモコンでできますが、 プロジェクタ上のボタンの使用には制限があります。11

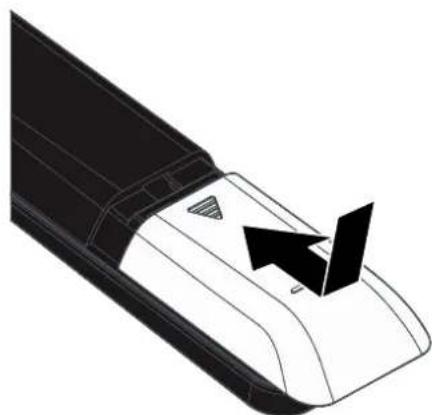

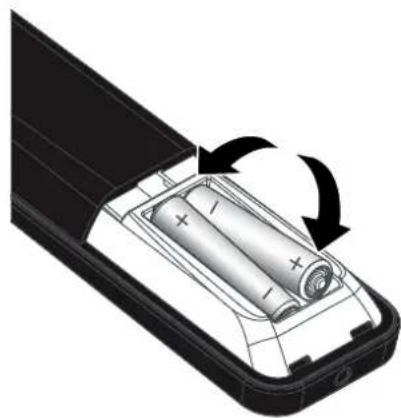

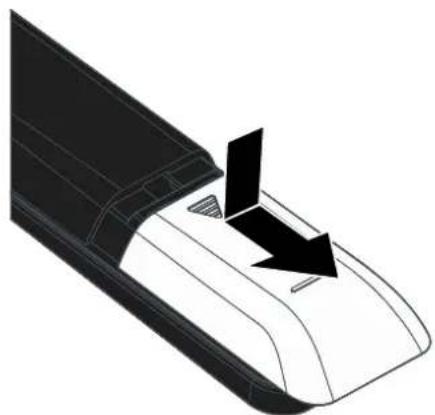

バッテリ収納部のカバーを、矢印の方向へ 移動して取り外します。

正極を上向きにしてバッテリを挿入します。

1. 単 4 バッテリだけを使用します（アルカリバッテリを推奨します）。

2. 使用済みバッテリを廃棄する際には、お住まいの地域の規制に従ってください。

3. プロジェクタを長期間使用しない場合は、バッテリを取り外します。12

プロジェクタを起動する/シャットダウンする

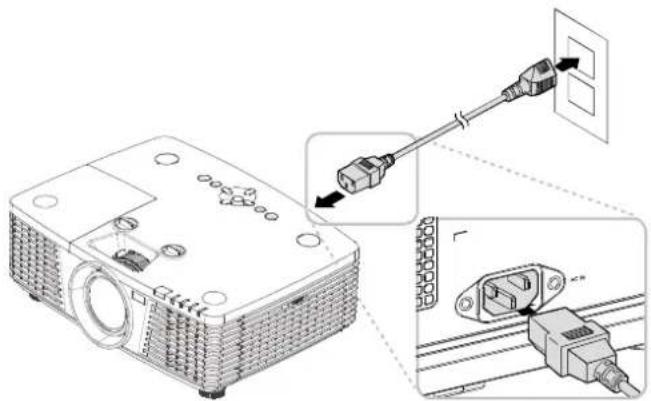

電源コードと信号ケーブルをしっかりと接続しま す。 接続すると、電源 LED が緑色に点滅して から、緑色に点灯します。

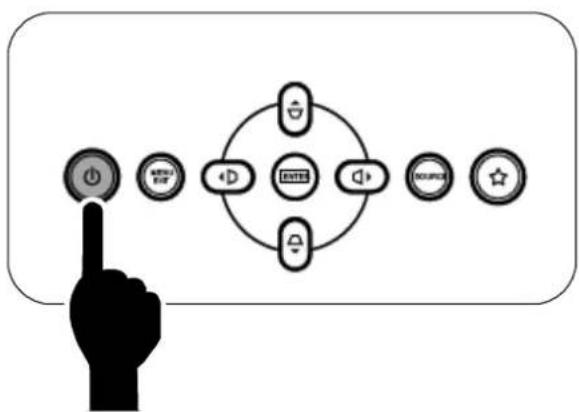

プロジェクタの上部にある「 」ボタン、または、 リモコンの「 」を押すと、ランプがオンになりま

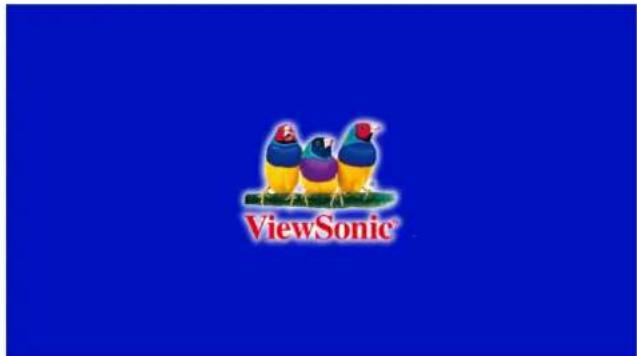

電源 LED が緑色に点滅します。 スタートアップ画面が約 30 秒間表示されます。 プロジェクタを初めて使用する際に、スタートアッ プ画面が表示されたら、クイックメニューから使用 する言語を選択できます。 ( OSD 言語を設定 する (24 ページ) を参照してください)

セキュリティロックが有効である場合は、アクセス パスワードを設定する（セキュリティー・ロック） (14 ページ) を参照してください。13

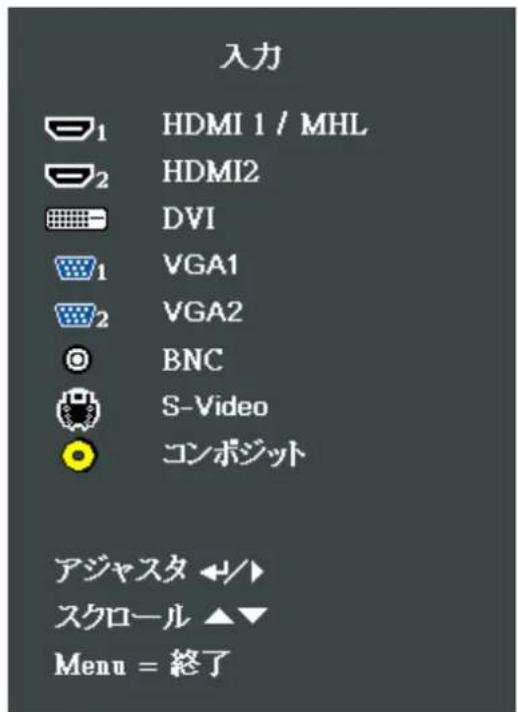

複数の入力機器が接続されている場合、ソー スボタンを押し、▲▼ を使って、機器の間をスク

(コンポーネントは、RGB - コンポーネントアダプ タを通してサポートされます。)

• HDMI 1 / MHL: 高品位マルチメディアインターフェースおよび モバイル高品位リンク互換

• HDMI 2: 高品位マルチメディアインターフェース互換

• VGA 1/VGA 2: アナログ RGB DVD 入力 YCbCr / YPbPr、または、D-Sub コネクタ経由の HDTV 入力 YPbPr

• S-Video: スーバービデオ（Y/C 分離）

• コンポジットビデオ: 従来のコンポジットビデオ

「電源オフ?/電源を再投入してください）」という メッセージが表示されたら、POWER（電源）ボ タンを押します。プロジェクタがオフになります。

プロジェクタが冷却して、電源 LED が点滅しなくなるまで、電源コードのプラグを抜かないでください。14 アクセスパスワードを設定する（セキュリティー・ロック） 4 つの（矢印）ボタンを使ってパスワードを設定し、認証されていない人がプロジェクタを使用することを防止できます。有効に すると、プロジェクタの電源を入れた後で、パスワードを入力する必要があります。（OSD メニューの使い方については、OSD をナビゲートする ページの「23」、および、OSD 言語を設定する ページの「24」を参照してください。）

パスワードは安全な場所に保管してください。パスワードがないと、プロジェクタを使用できません。 パスワードを紛失 した場合は、パスワードをクリアする方法について、小売店までお問い合わせください。

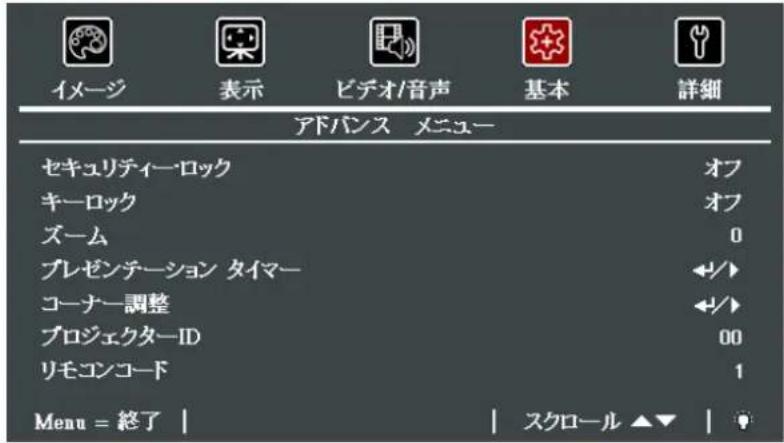

MENU（メニュー）ボタンを押して OSD メニュ

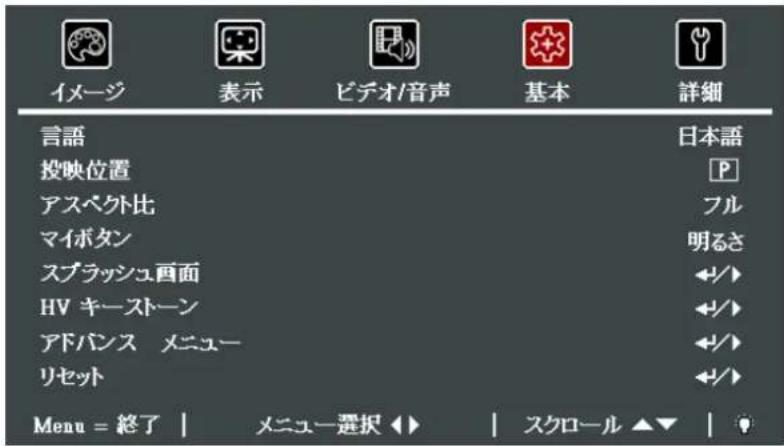

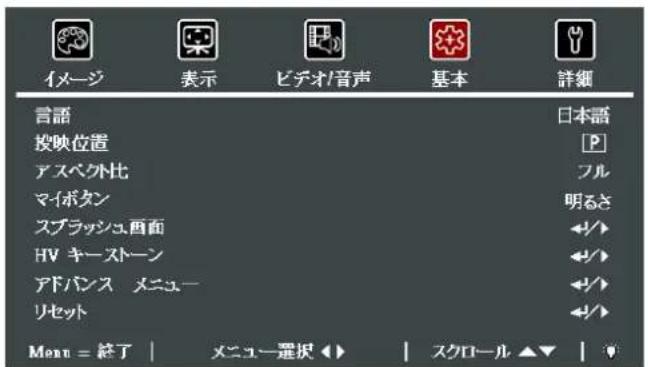

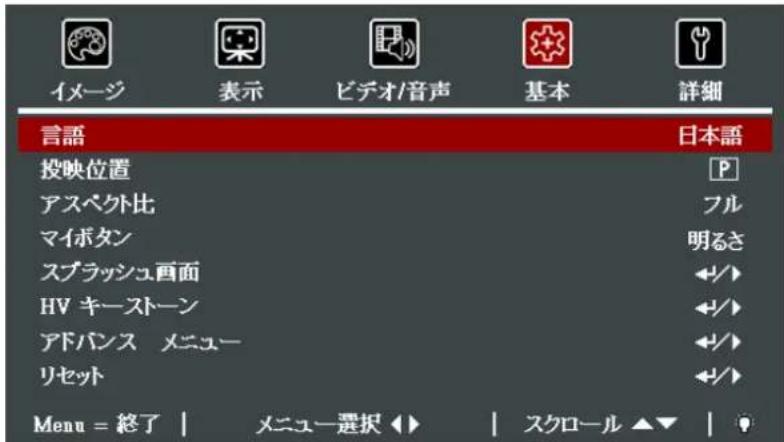

カーソル ◄► ボタンを押して、基本メニュー

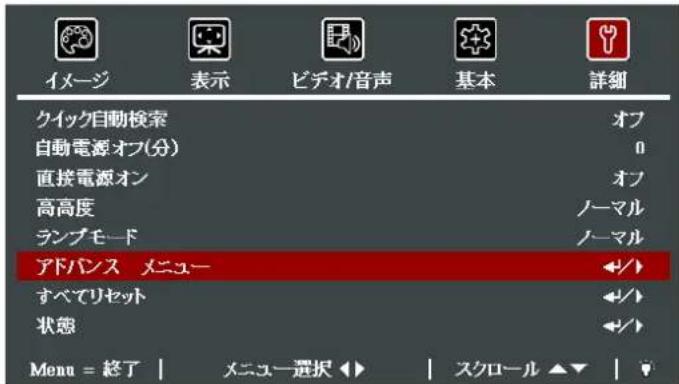

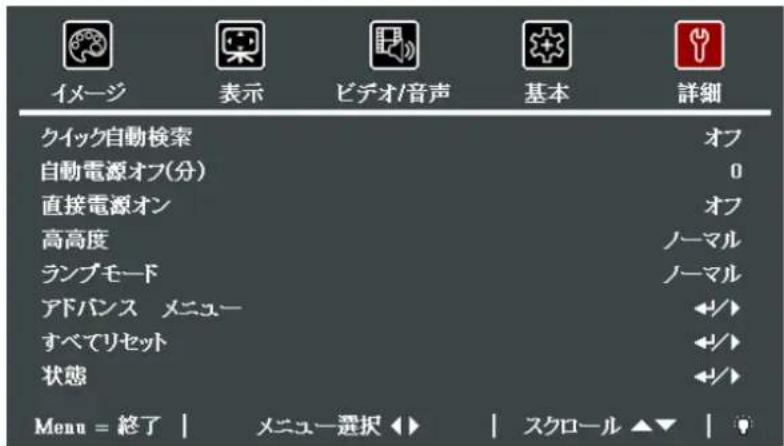

カーソル ▲▼ ボタンを押して、詳細を選択 します。15

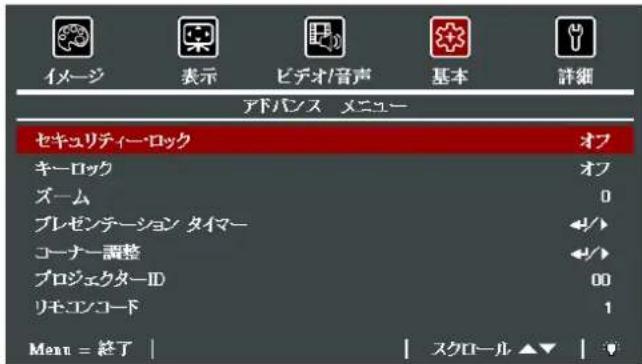

カーソル ▲▼ ボタンを押して、セキュリティ ー・ロックを選択します。

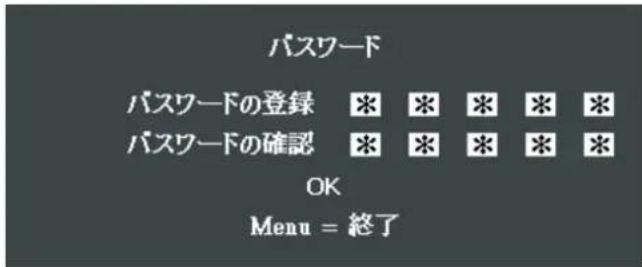

カーソル ◄► ボタンを押して、セキュリティ ー・ロック機能を有効または無効にします。 パスワードダイアログボックスが自動的に表示

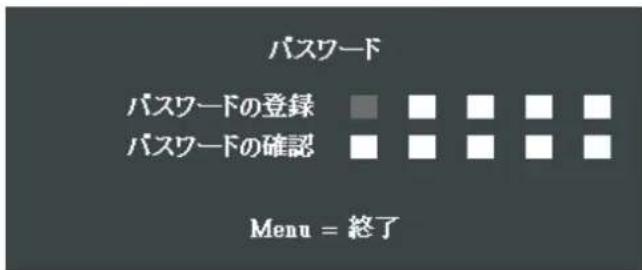

赤外線リモコンのカーソルボタン ▲▼◄► を 使って、パスワードを入力します。5 文字のパ スワードを入力します。どんな組み合わせで も使うことができます（例えば、同じ矢印を 5

カーソルボタンを押してパスワードを設定しま す。MENU（メニュー）ボタンを押してダイアロ グボックスを終了します。

セキュリティー・ロックが有効な場合は、ユーザ ーが電源オンキーを押すと、パスワードの確 認メニューが表示されます。 ステップ 6 で設 定したパスワードを入力します。パスワードを 忘れた場合は、サービスセンターまでご連絡く

サービスセンターでは、所有者を検証して、 パスワードをリセットするお手伝いをします。16 プロジェクタの高さを調整する プロジェクタをセットアップする際には、次の点にご注意ください:

• プロジェクタを置くテーブルまたはスタンドが水平で安定していることを確認します。

• プロジェクタは、スクリーンに対して垂直になるように置きます。

• ケーブルが安全な場所に配線されていることを確認します。 ケーブルはつまづかないように配線します。

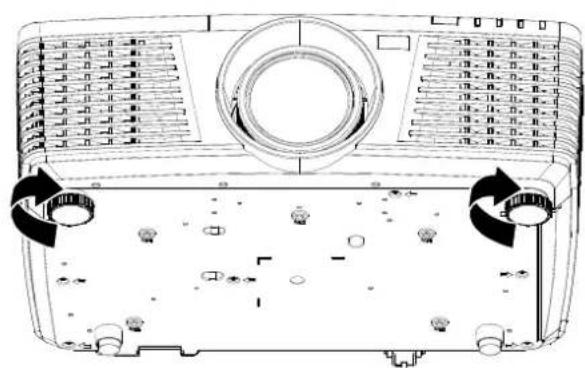

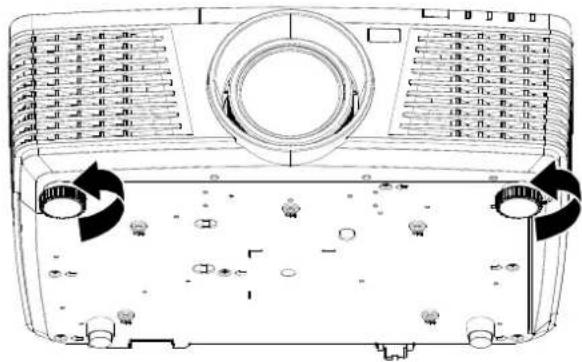

プロジェクタの高さを上げるには、アジャスタを 2

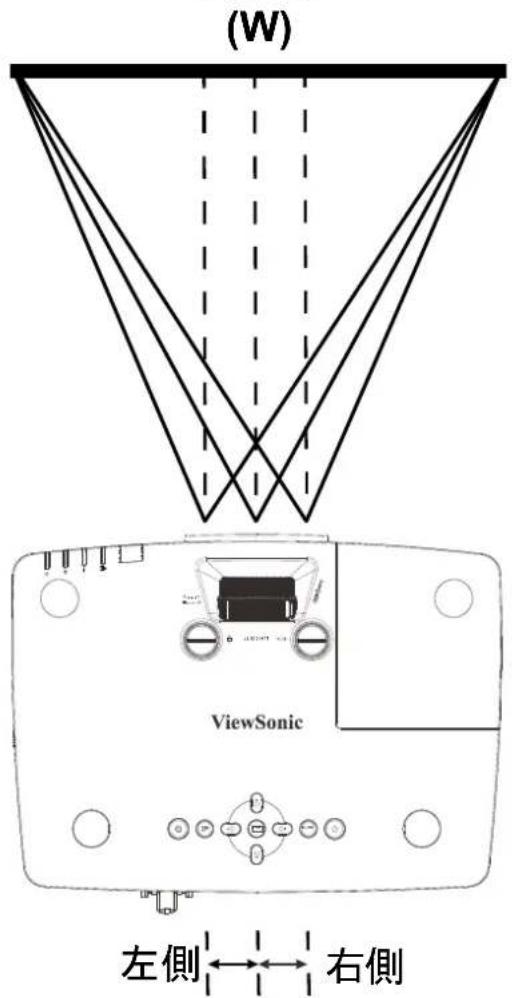

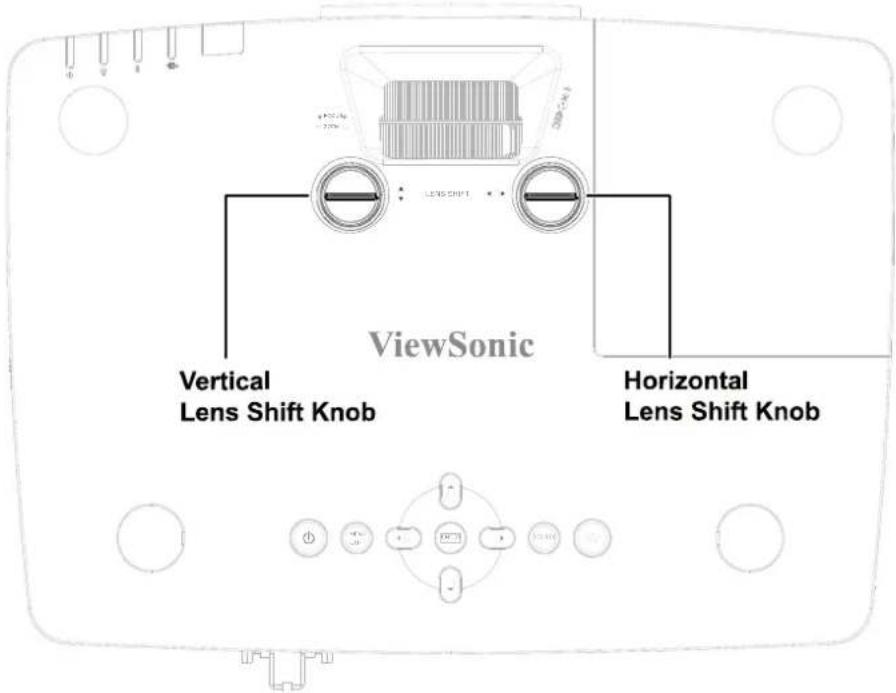

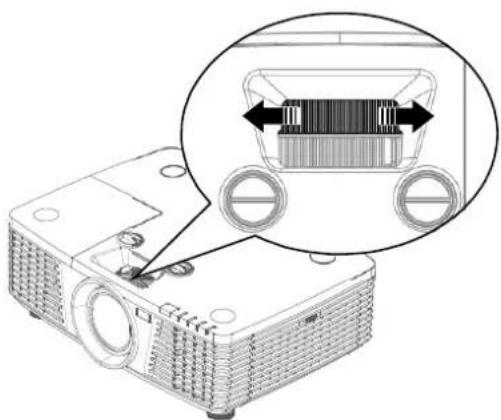

プロジェクタの高さを下げるには、プロジェクタを 持ち上げて、アジャスタを 2 回右に回します。17 レンズシフトを使って投映画像の位置を調整する レンズシフト機能を使って、下に詳細記載された範囲内で投映画像の位置を水平方向または垂直方向に調整できます。

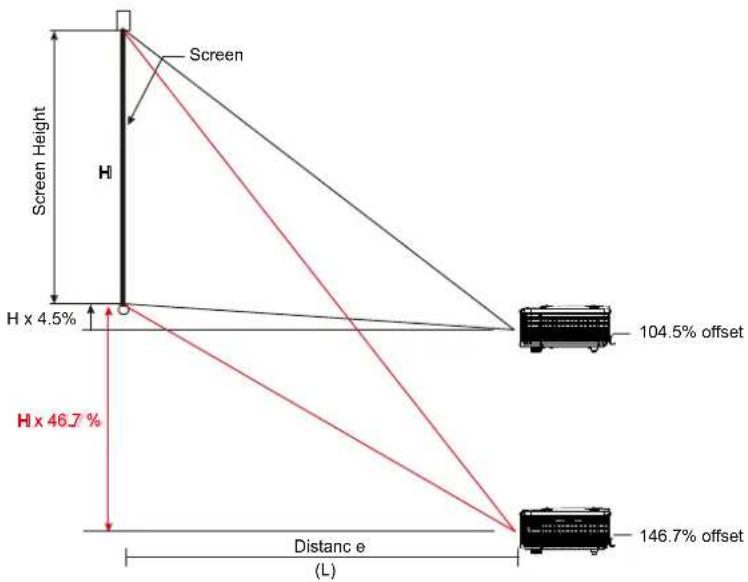

クリック音の下で、レンズシフトノブを更に回さないでください。ノブを軽く押して、回転を戻してください。 ZOOM FOCUS LENS SHIFT SOURCE MENU EXIT ENTER18 画像の垂直位置を調整する 垂直画像高さを WXGA の場合は画像高さの 141.2% から 104.65% の間、XGA の場合は画像高さの 115.35% か ら 101.85% の間、1080P の場合は画像高さの 146.7% から 104.5% の間、WUXGA の場合は画像高さの 132% か ら 99.1% の間に調整することができます。画像の垂直高さの最大調整範囲は画像の水平位置によって制限できます。例 えば、画像の水平位置が最大の場合は、前述の画像の最大垂直位置高さにはできません。 PRO9520WL PRO9510L 104.65% offset H x 4.65% Screen Height Screen 141.2% offset Distanc e (L) H x 41.2 %

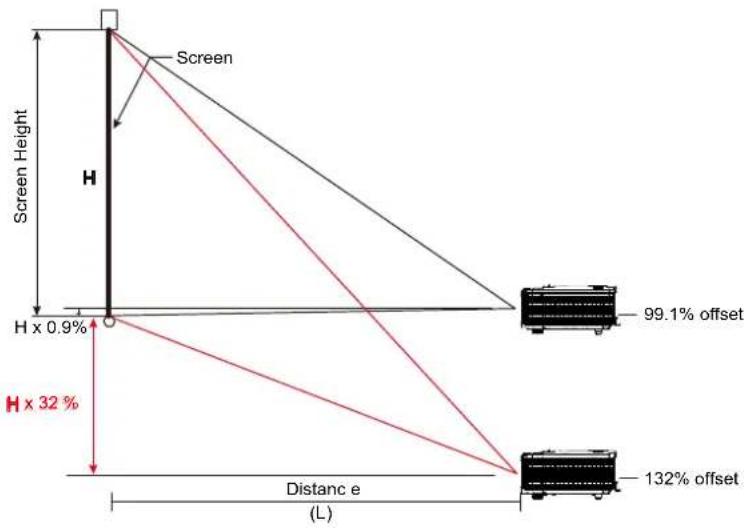

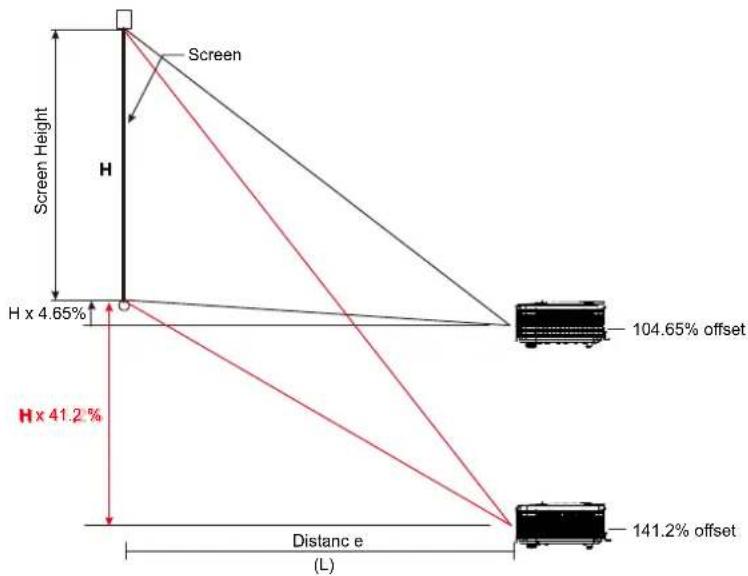

99.1% offset H x 0.9% Screen Height Screen 132% offset Distanc e (L) H x 32 % H20 画像の水平位置を調整する 中心位置にあるレンズでは、水平画像位置を WXGA の場合は画像幅の最大 10.9% まで、XGA の場合は画像幅の 最大 3.8% まで、1080P の場合は画像幅の最大 10.3% まで、WUXGA の場合は画像幅の最大 10.3% まで左右に 調整することができます。画像の水平高さの最大調整範囲は画像の垂直位置で制限できます。例えば、画像の垂直位 置が最大の場合は、画像の最大水平位置にはできません。 ZOOM FOCUS

PRO9520WL Wx10.9% Wx10.9% PRO9510L Wx3.8% Wx3.8% PRO9530HDL Wx10.3% Wx10.3% PRO9800WUL Wx10.3% Wx10.3%21 ズーム、フォーカス、キーストーンを調整する

イメージズームコントロール（プロジェクタにしかあ りません）を使って、投映画像とスクリーンのサイ

イメージフォーカスコントロール（プロジェクタにしか ありません）を使って、投映イメージを鮮明にしま

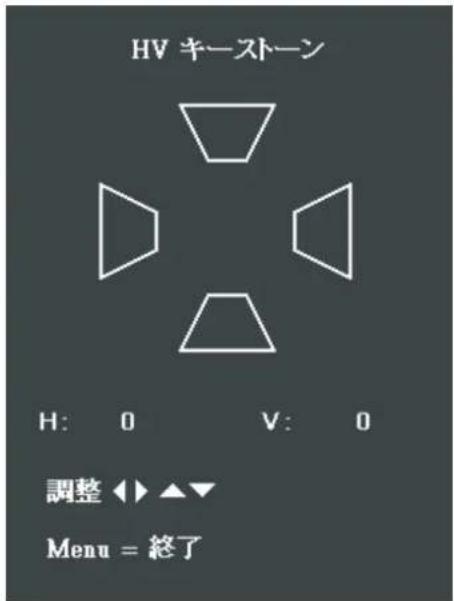

/ / / ボタン (プロジェクタまたはリモ コン上) を押して、垂直方向または水平方向の 画像の台形歪みを補正します。 リモコンと OSD パネル

キーストーンコントロールがディスプレイに表示さ

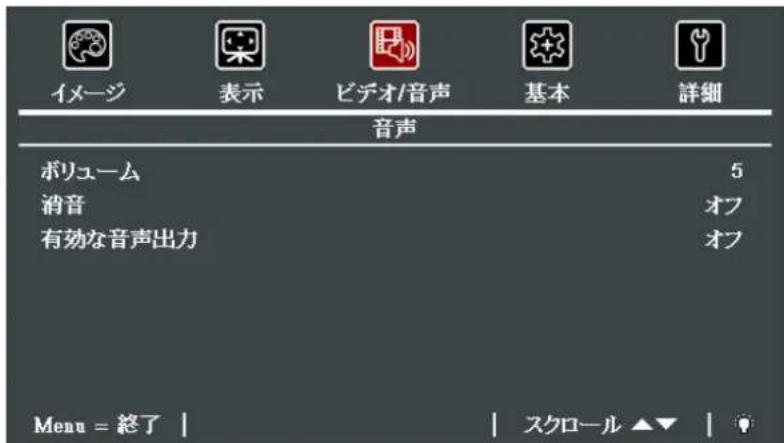

リモコンの / ボタンを押します。 音量コントロールがディスプレイに表示されます。

リモコンの / ボタンまたはキーパ ッドの ◄ / ► ボタンを押して、ボリューム +/- を

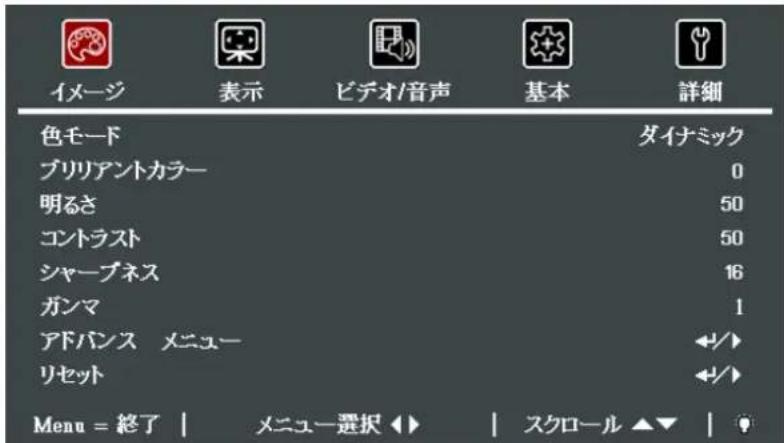

ボタンを押して音量をオフにします (この 機能があるのはリモコンだけです)。23 オンスクリーンディスプレイ（OSD）メニュー設定 OSD メニューコントロール プロジェクタの OSD を使って、画像を調整したり、さまざまな設定を変更できます。 OSD をナビゲートする リモコンのカーソルボタン、または、プロジェクタの上部にあるボタンを使って、OSD をナビゲートしたり変更できます。次の図は、プロジェクタ上のボタンを表わします。

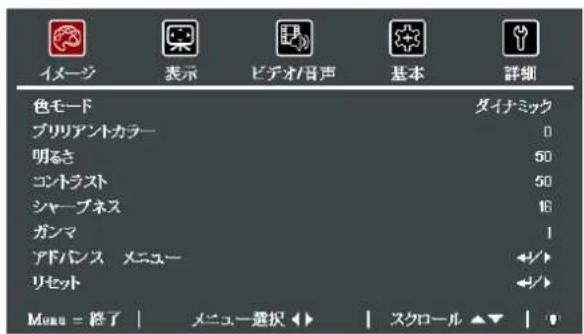

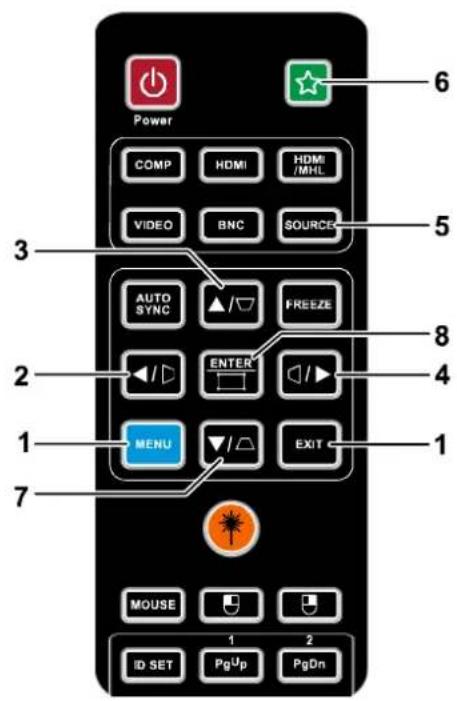

1. OSD を開くには、MENU（メニュー）ボタンを押しま

2. 5 つのメニューがあります。 カーソル ◄ / ► ボタンを

3. カーソル / ▼ ボタンを押して、メニュー内を上下

4. カーソル ◄ / ► を押して設定用の値を変更しま

5. MENU (メニュー) ボタンを押して、OSD を閉じた

り、サブメニューを終了したりします。 EXIT (終了) ボタンを押して、前のメニューに戻ります。

ビデオソースによっては、OSD 内のすべての項目を使用できないことがあります。 例えば、ディスプレイメニューの水 平位置/垂直位置項目を変更できるのは、PC に接続されている場合だけです。使用できない項目は灰色で表示 され、アクセスできません。 MENU EXIT SOURCEENTER24 OSD 言語を設定する 次に進む前に、OSD で使用する言語を設定します。

1. MENU（メニュー）ボタンを押します。 カーソル ◄► ボタンを押して、基本にナビゲートします。

2. 言語が強調表示されるまで、カーソル ▲▼ ボタンを押します。

3. 希望する言語が強調表示されるまで、カーソル ◄► ボタンを押します。

4. メニューボタンを 2 回押して OSD を閉じます。25

OSD メニューの概要 次の図を参照して、設定を見つけたり、設定用の範囲を確認します。 メインメニュー サブメニュー 設定

最も明るい、ダイナミック、標準、 ViewMatch sRGB、映画、DICOM SIM、ユーザー

1 ～ 13、DICOM SIM および sRGB

赤 色調、彩度、ゲイン 緑 色調、彩度、ゲイン 青 色調、彩度、ゲイン 青緑色 色調、彩度、ゲイン マゼンタ 色調、彩度、ゲイン 黄色 色調、彩度、ゲイン

R ゲイン 0 ~ 200 G ゲイン 0 ~ 200 B ゲイン 0 ~ 200 R オフセット -100 ~ 100 G オフセット -100 ~ 100 B オフセット -100 ~ 100

オフ、1、2、3、4、5 クローズドキャプション

アクティブオーディオ出力 オフ、ミニ、RCA リセット26

塗りつぶし、4:3、16:9、レター ボック

My Button 輝度、コントラスト、カラーモード、色 温度、高地、クローズドキャプション、 節電モード、クイック自動検索、パネ ルキーロック、起動画面、画面キャプ チャ、自動、3D、ステータス、OSD メ

オフ、テストカード、ノートパッド、世界 地図、スターヴ、トレリスチャート

ViewSonic、オフ、赤色、緑色、青

水平: -25 ～ +25 垂直: -30 ~ +30 詳細 セキュリティー・ロック

OSD メニュー設定 メニュー位置 中央、ダウン、アップ、左、右

スリープタイマー (分) 0~120 3D 3D オフ, DLP-Link, IR 3D 同期反転 オン、オフ

3D フォーマット フレームシーケンシャル、トップ/ボ トム、サイドバイサイド、フレーム パッキング (3D フレームパッキン グ HDMI ソースのみ) ネットワーク設定 ネットワーク状態 切断、接続 DHCP

IP アドレス 0~255, 0~255, 0~255, 0~255

DNS 0~255, 0~255, 0~255, 0~255 適用 キャンセル、OK

ランプタイマー (エコ、ノー マル、ダイナミックエコ)

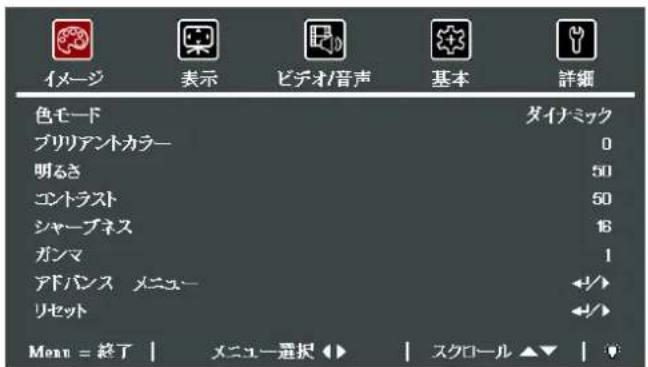

MENU（メニュー）ボタンを押して OSD メニューを開きます。カーソル ◄► ボタンを押して、イメージメニューに移動します。カ ーソル ▲▼ ボタンを押して、イメージメニュー内を上下に移動します。◄► を押して設定用の値を変更します。

色モード カーソル ◄► ボタンを押して、カラモードを設定します。 ブリリアントカラー カーソル ◄► ボタンを押して、ブリリアントカラーの値を調整します。 明るさ カーソル ◄► ボタンを押してディスプレイの明るさを調整します。 コントラスト カーソル ◄► ボタンを押して、ディスプレイのコントラストを調整します。 シャープネス カーソル ◄► ボタンを押して、ディスプレイの鮮明度を調整します。 ガンマ カーソル ◄► ボタンを押して、ディスプレイのガンマ補正を調整します。

(エンター) / ► を押して、詳細メニューを開きます。29 ページの「詳細機能」を参照してくださ

リセット （エンター） / ► を押して、すべての設定をデフォルト値に戻します。29

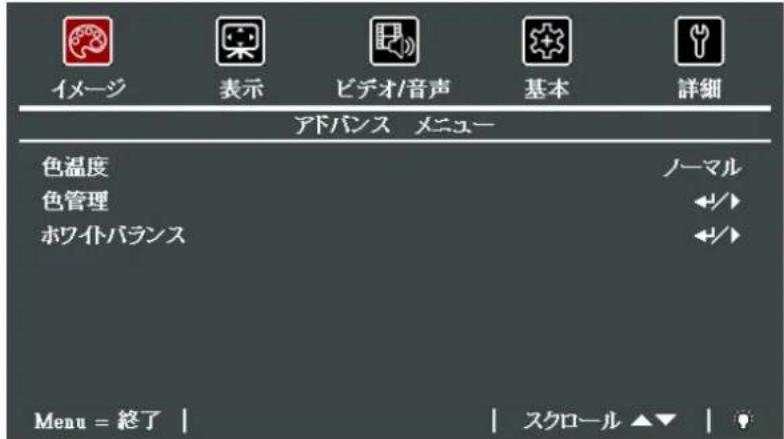

Menu（メニュー）ボタンを押して OSD メニューを開きます。◄► を押してイメージメニューへ移動します。▲▼ を押して、ア ドバンス メニューへ移動し、次に、 Enter（エンター）または ► を押します。▼▲ を押して、アドバンス メニュー内を上下

◄► ボタンを押して、色温度を調整します。

(エンター) / ► を押して、カラーマネージャメニューを開きます。 色管理に関する詳細情報については、28 ページを参照してください。

(エンター) / ► ボタンを押して、ホワイトバランスサブメニューに入ります。28 ページの「ホワイトバ ランス」を参照してください。30

（エンター） / ► を押して、カラーマネージャのサブメニューを開きます。

これを選択して、赤のカラーマネージャを開きます。 ◄► ボタンを押して、色調、彩度、ゲインを調整します。

これを選択して、緑のカラーマネージャを開きます。 ◄► ボタンを押して、色調、彩度、ゲインを調整します。

これを選択して、青のカラーマネージャを開きます。 ◄► ボタンを押して、色調、彩度、ゲインを調整します。

これを選択して、シアンのカラーマネージャを開きます。 ◄► ボタンを押して、色調、彩度、ゲインを調整します。

これを選択して、マゼンタのカラーマネージャを開きます。 ◄► ボタンを押して、色調、彩度、ゲインを調整します。

これを選択して、黄色のカラーマネージャを開きます。 ◄► ボタンを押して、色調、彩度、ゲインを調整します。

これを選択して、白のカラーマネージャを開きます。 ◄► ボタンを押して、赤、緑、青を調整します。31

(エンター) / ► ボタンを押して、ホワイトバランスサブメニューに入ります。

R ゲイン ◄► ボタンを押して、赤ゲインを調整します。 G ゲイン ◄► ボタンを押して、緑ゲインを調整します。 B ゲイン ◄► ボタンを押して、青ゲインを調整します。 R オフセット ◄► ボタンを押して、赤オフセットを調整します。 G オフセット ◄► ボタンを押して、緑オフセットを調整します。 B オフセット ◄► ボタンを押して、青オフセットを調整します。32

MENU（メニュー）ボタンを押して OSD メニューを開きます。 カーソル ◄► ボタンを押して、ディスプレイメニューに移動しま す。 カーソル ▲▼ ボタンを押して、ディスプレイメニュー内を上下に移動します。◄► を押して設定用の値を変更します。

水平位置 カーソル ◄► ボタンを押して、表示位置を左または右に調整します。 垂直位置 カーソル ◄► ボタンを押して、表示位置を上または下に調整します。 周波数 カーソル ◄► ボタンを押して、A/D サンプリングクロックを調整します。 トラッキング カーソル ◄► ボタンを押して、A/D サンプリングドットを調整します。 Auto（オート） (エンター) / ► を押して、周波数、トラッキングおよび位置を自動調整します。33 ビデオ/オーディオメニュー MENU（メニュー）ボタンを押して OSD メニューを開きます。 カーソル ◄► ボタンを押して、ビデオ/オーディオメニューに移動 します。カーソル ▲▼ ボタンを押して、ビデオ/オーディオメニュー内を上下に移動します。◄► を押して設定用の値を変更

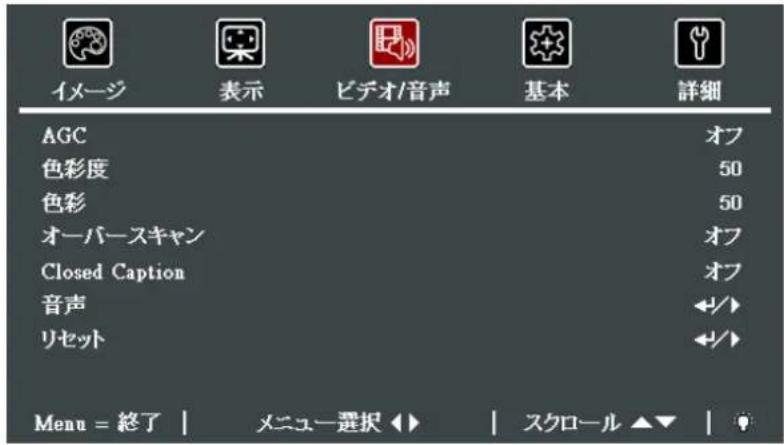

AGC ◄► ボタンを押して、ビデオソース用の自動ゲインコントロールを有効にしたり無効にします。 色彩度 ◄► ボタンを押して、ビデオ彩度を調整します。 色彩 ◄► ボタンを押して、ビデオ色相/色調を調整します。 オーバースキャン ◄► ボタンを押して、ビデオオーバースキャンを有効または無効にします。 Closed Caption ◄► ボタンを押して、クローズドキャプションを有効または無効にします。

(エンター) / ► を押して、オーディオメニューを開きます。 32 ページの「オーディオ」を参照してください。 リセット （エンター） / ► を押して、すべての設定をデフォルト値に戻します。34

（エンター） / ► を押して、オーディオサブメニューを開きます。

ボリューム ◄► ボタンを押してオーディオ音量を開いて、調整します。 消音 ◄► ボタンを押して、スピーカーを開き、オンにしたりオフにします。

◄► ボタンを押して、オーディオ出力コネクタを選択します。 注記: オフを選択すると、デフォルトサウンドは、スピーカーから出力されます。35

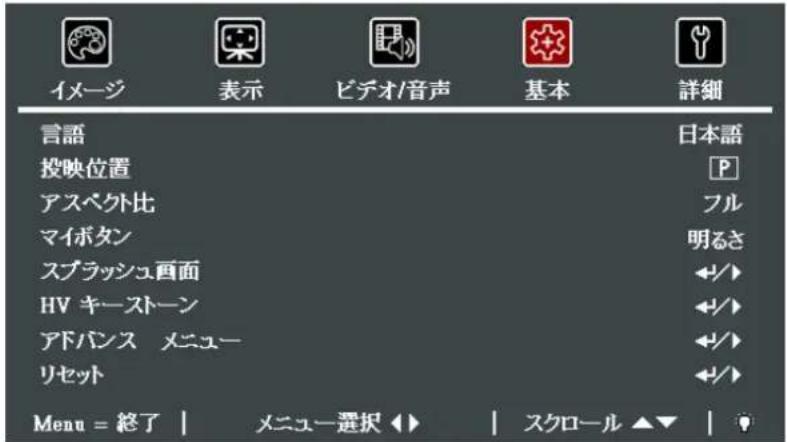

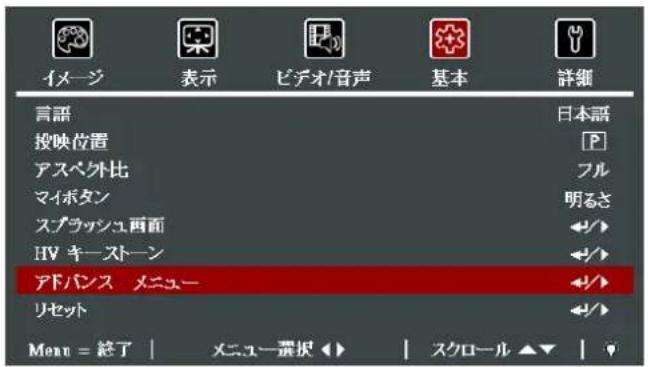

MENU（メニュー）ボタンを押して OSD メニューを開きます。 カーソル ◄► ボタンを押して、基本メニューに移動します。 カーソル ▲▼ ボタンを押して、基本メニュー内を上下に移動します。◄► を押して設定用の値を変更します。

言語 カーソル ◄► ボタンを押して、さまざまな言語メニューから選択します。 投映位置 カーソル ◄► ボタンを押して、異なる投映を選択します。 アスペクト比 カーソル ◄► ボタンを押して、ビデオの縦横比を調整します。 マイボタン カーソル ◄► ボタンを押して、ホットキー機能を選択します。 スプラッシュ画面 (エンター) / ► を押して、スプラッシュ画面メニューを開きます。 HV キーストーン カーソル ◄► ボタンを押して、画像の台形歪みを調整します。

(エンター) / ► を押して、アドバンス メニューを開きます。36 ページの「詳細メニュー」を参照して

リセット （エンター） / ► を押して、すべての設定（言語を除く）をデフォルト値に戻します。36

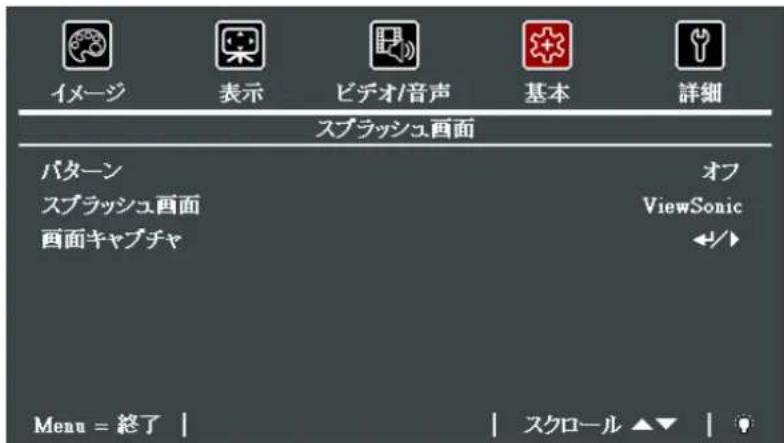

(エンター) / ► を押して、ロゴサブメニューを開きます。

パターン カーソル ◄► ボタンを押して、異なるパターンを選択します。 スプラッシュ画面 ◄► ボタンを押して、スプラッシュ画面ロゴを選択します。 画面キャプチャ (エンター) / ► を押して、現在のディスプレイ上の画面を直ちにキャプチャします。 HV キーストーン Menu（メニュー）ボタンを押して OSD メニューを開きます。 ◄► を押して、基本メニューに移動します。 ▼▲ を押して、 HV キーストーンメニューに移動し、次に (エンター) / ► を押します。 ▼▲ を押して、垂直方向の値を -30 から 30 の 範囲で調整します。◄►を押して、水平方向の値を-25 から 25 の範囲で調整します。37

Menu（メニュー）ボタンを押して OSD メニューを開きます。 ◄► を押して、基本メニューに移動します。▲▼ を押して、詳 細メニューへ移動し、次に、 （エンター）または ► を押します。▲▼ を押して、アドバンス メニュー内を上下に移動します。 ◄► を押して設定用の値を変更します。

セキュリティー・ロック カーソル ◄► ボタンを押して、セキュリティー・ロック機能を有効または無効にします。 キーロック カーソル ◄► ボタンを押して、キーをロックまたはロック解除します。 ズーム カーソル ◄► ボタンを押して、デジタルズームメニューを調整します。 プレゼンテーション タイ

(エンター) / ► を押して、プレゼンテーションタイマーメニューに移動します。38 ページの「プレゼン テーション タイマー」を参照してください。

(エンター) / ► を押して、コーナー調整メニューに移動します。 39 ページの「コーナー調整」を参

プロジェクタ ID カーソル ◄► ボタンを押して、2 桁のプロジェクタ ID を開いて、00 から 98 の間で調整します。 リモコンコード ◄► ボタンを押して、リモコンコードを設定します。 9 ページの「リモコンコード」を参照してください。38 プレゼンテーション タイマー プレゼンテーション タイマー機能を使うと、画面にプレゼンテーション時間を示してプレゼンテーションを行うときに時間管理を 効率的に行うことができます。

タイマー カーソル ◄► ボタンを押して、プレゼンテーション タイマーを有効にしたり無効にします。 プリセット時刻(分) カーソル ◄► ボタンを押して、プリセット時刻 (1 ～ 60 分) を選択します タイマーリセット （エンター） / ► を押して、タイマー設定をリセットします。39

(エンター) / ► を押して、コーナー調整サブメニューを開きます。

1. カーソル ▲ / ▼ ボタンを使って、コーナーを選択し、エンターを押します。

2. カーソル ▲ / ▼ ボタンを押して、垂直方向を調整し、カーソル ◄ / ► ボタンを押して、水平方向を調

3. MENU (メニュー) を押して、保存し、設定を終了します。40

MENU（メニュー）ボタンを押して OSD メニューを開きます。 カーソル ◄► ボタンを押して詳細メニューに移動します。 カー ソル ▲▼ ボタンを押して、詳細メニュー内を上下に移動します。

クイック自動検索 カーソル ◄► ボタンを押して、自動ソース検出を有効にしたり無効にします。

カーソル ◄► ボタンを押して、信号がない場合のランプの自動シャットダウンを有効にしたり無効に

カーソル ◄► ボタンを押して、AC 電源が供給されている場合の自動電源オン機能を有効にしたり

カーソル ◄► ボタンを押して、標準ファン速度と高速ファン速度を切り替えます。 注記: 環境標高が 1,500 メートル（4,921 フィート）以上である時に、高速の選択をお勧めします

カーソル ◄► ボタンを押して、高輝度を選択したり、または、低輝度を選択してランプの消耗を低

(エンター) / ► を押して、アドバンス メニューを開きます。41 ページの「詳細機能」を参照してくだ

すべてリセット (エンター) / ► を押して、すべての項目を工場出荷時のプリセット値にリセットします。

を押して、状態メニューを開きます。状態に関する詳細情報については、54 ペー ジを参照してください。

ダイナミックエコ: ダイナミックコンテンツに応じて、自動的に電力消費を節約します (ブランク画面で最大 30% を節約しま

エクストリーム調光: ブランク画面により、ランプの電力消費を 50% 節約します (ブランクボタンを押します)41

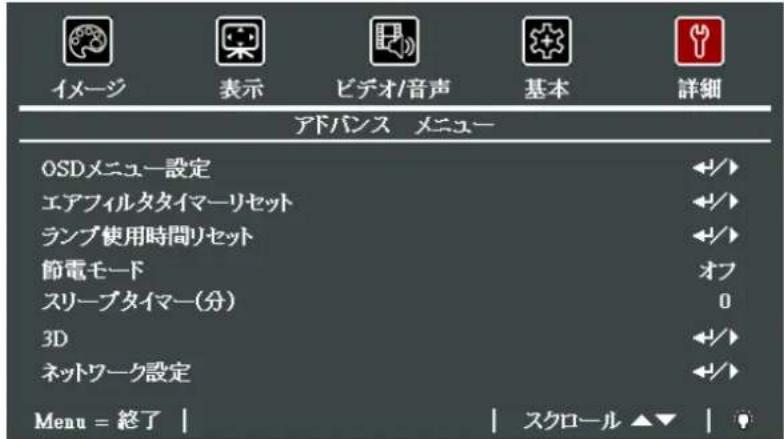

Menu（メニュー）ボタンを押して OSD メニューを開きます。 ◄► を押して、詳細メニューに移動します。▲▼ を押して、詳 細メニューへ移動し、次に、 （エンター）または ► を押します。▲▼ を押して、アドバンスメニュー内を上下に移動します。 ◄► を押して設定用の値を変更します。

OSD メニュー設定 (エンター) / ► を押して、OSD 設定メニューを開きます。OSD メニュー設定に関する詳細情報 については、42 ページを参照してください。 エアフィルタータイマーリ

(エンター) / ► を押して、エアフィルタータイマーをリセットします。

ランプを交換した後で、この項目をリセットします。ランプ使用時間リセットに関する詳細情報につい ては、42 ページを参照してください。 節電モード ◄► を押して、節電モードをオン、オフまたは LAN でオンに切り替えます。 スリープタイマー (分) カーソル ◄► ボタンを押して、スリープタイマーを選択します。

(エンター) / ► を押して、3D メニューを開きます。3D に関する詳細情報については、42 ページ

(エンター) / ► を押して、ネットワークメニューを開きます。ネットワーク設定に関する詳細情報に ついては、43 ページを参照してください。

「LAN でオン」について、RJ45 は、このモードでウェイクアップされるようサポートされますが（6W 未満）、スカラーはサポー

3D 機能を使用するには、まず、3D ディスクメニューの DVD 機器にある 3D 設定で、映画の再生を有効にしま

低消費電力スタンバイでネットワーク機能をお楽しみいただくには、低消費電力モードをオンに、RS232 をネットワー クに設定してください。42 OSD メニュー設定

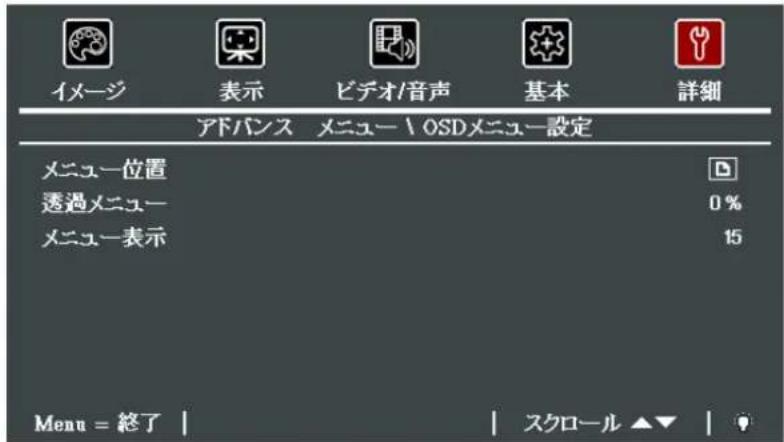

メニュー位置 ◄► ボタンを押して OSD の位置を選択します。 透過メニュー ◄► ボタンを押して、OSD の背景の透明度を選択します。 メニュー表示 ◄► ボタンを押して、OSD タイムアウト遅延を選択します。

ランプ使用時間リセット ランプ使用時間カウンタのリセット方法については、58 ページの「ランプ使用時間をリセットする」を参照してください。43

◄► を押して、オフ、DLP-Link または IR を選択します。 3D 同期反転 ◄► を押して、3D 同期反転をオンにしたりオフにします。 3D 形式 ◄► を押して、3D 形式を有効または無効にします。

ネットワーク状態 ネットワークの接続状態を表示します。 DHCP ◄► を押して、DHCP をオンまたはオフにします。

注記: DHCP オフを選択する場合は、IP アドレス、サブネットマスク、ゲートウェイ、および、DNS の

フィールドに入力します。 IP Address DHCP をオフにする場合は、有効な IP Address を入力します。 サブネットマスク DHCP がオフの場合は、有効なサブネットマスクを入力します。 ゲートウェイ DHCP がオフの場合は、有効なゲートウェイアドレスを入力します。 DNS DHCP がオフの場合は、有効な DNS 名を入力します。 適用 （エンター） / ► を押して設定を確定します。44 LAN_RJ45 有線 LAN のターミナル機能 有線 LAN を介する PC（またはラップトップ）からのプロジェクタのリモート制御またはリモート監視も可能です。 Crestron/AMX（デバイス検出）/Extron 制御ボックスとの互換性により、ネットワーク上で集団的なプロジェクタ管理が 可能になるだけではなく、PC（またはラップトップ）のブラウザ画面上の制御パネルからの管理が可能になります。 Crestron は、米国 Crestron Electronics, Inc. の登録商標です。 Extron は、米国 Extron Electronics, Inc. の登録商標です。

AMX は、米国 AMX LLC の登録商標です。

PJLink は、JBMIA により、日本、米国および他の国において、商標およびロゴ登録が申請されています。 サポートする外部デバイス このプロジェクタは、Crestron Electronics 製コントローラおよび関連ソフトウェア（例 RoomView ®）の特定のコマンド

http://www.crestron.com/ このプロジェクタは、AMX（デバイス検出）をサポートします。 http://www.amx.com/ このプロジェクタは、参考のために Extron デバイスをサポートするために準拠しています。 http://www.extron.com/

LAN/RJ45 ポートに接続する外部デバイスの範囲および外部デバイスの関連制御コマンドの詳細は、サポートサービスチー ムに直接お問合せください。45 LAN_RJ45

1. RJ45 ケーブルを、プロジェクタと PC（ラップトップ）の RJ45 ポートに接続します。

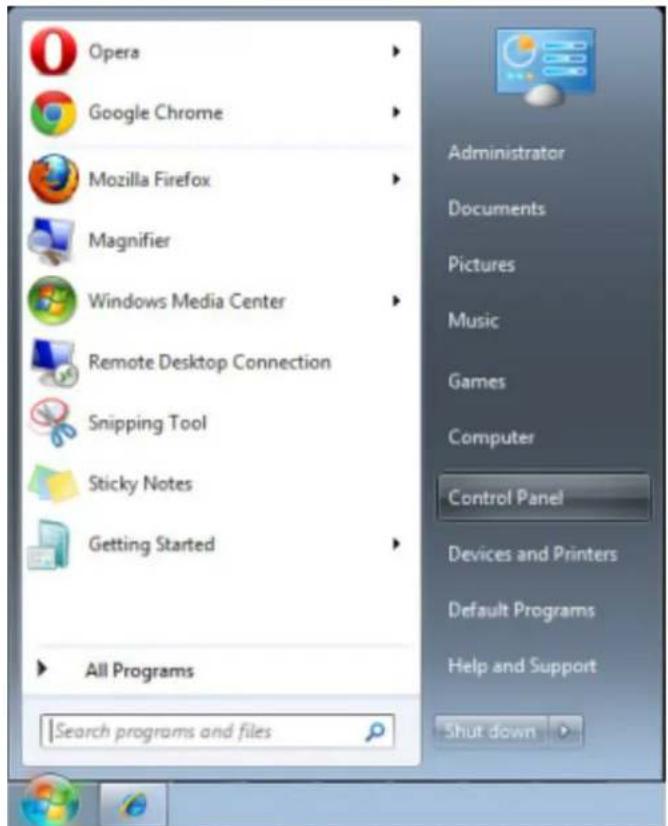

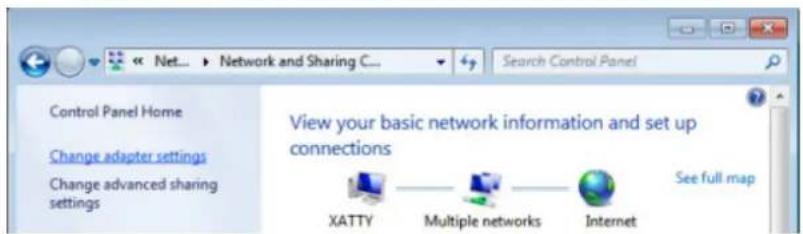

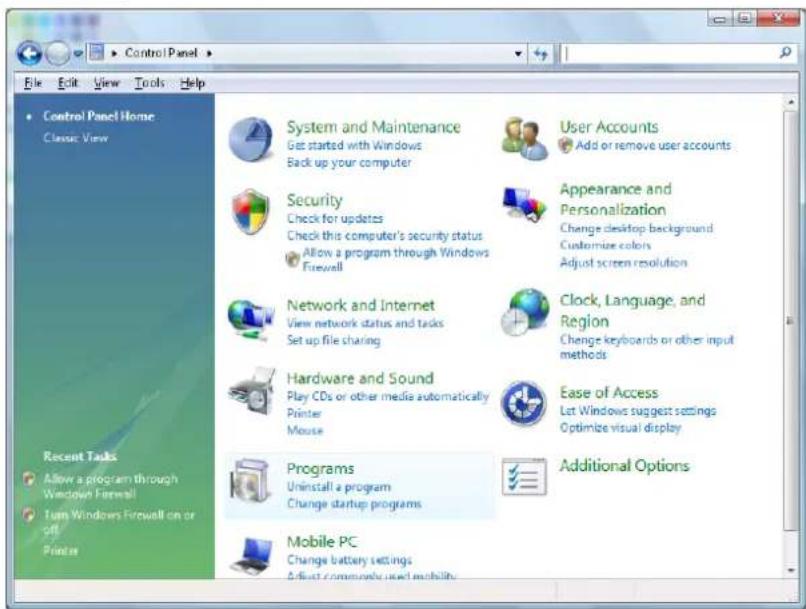

2. PC (ラップトップ) 上で、スタート→ コントロールパネル→ネットワークとインターネットの順に選択します。

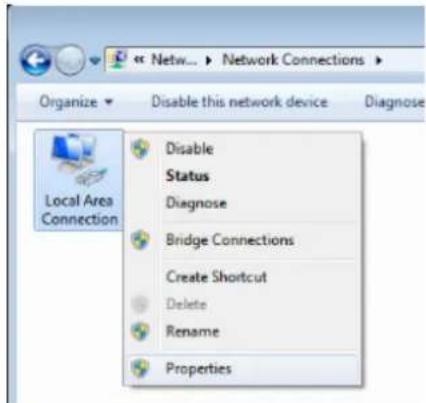

3. ローカルエリア接続 を右クリックして、プロパティを選択します。

4. プロパティウィンドウで、ネットワークタブを選択し、次に、インターネットプロトコル（TCP/IP）を選択します。

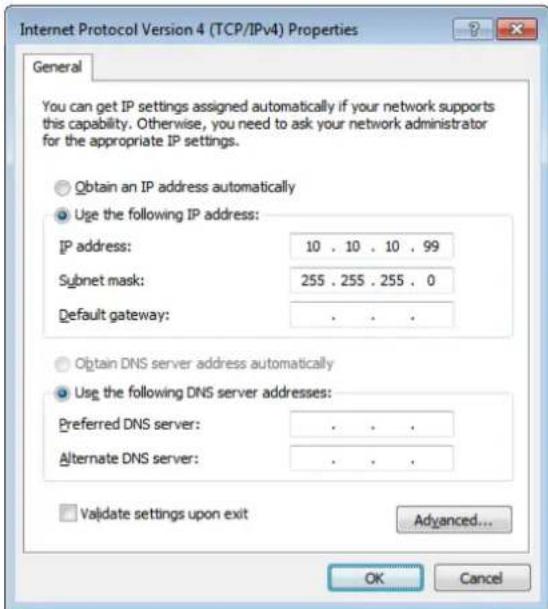

6. Use the following IP address（次の IP アドレスを使用する）をクリックし、IP アドレスとサブネットマスクのフィ

ールドに入力して、次に、OK をクリックします。47

7. プロジェクタの Menu（メニュー）ボタンを押します。

8. 詳細 → 詳細 → ネットワーク設定を選択します

9. ネットワーク設定を開いたら、次を入力します:

DHCP:オフ IP アドレス: 10.10.10.10 サブネットマスク: 255.255.255.0 ゲートウェイ: 0.0.0.0 DNS サーバー: 0.0.0.0

10. （エンター） / ► を押して設定を確定します。.

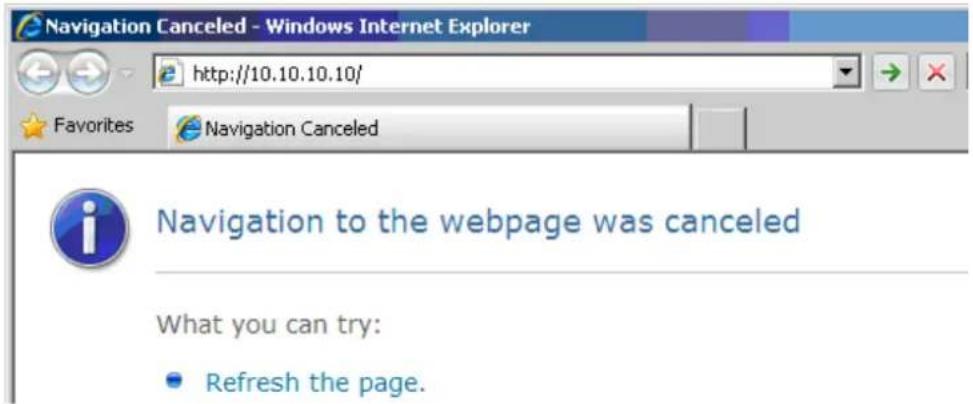

Web ブラウザ (例えば、Adobe Flash Player 9.0 以上を使用する Microsoft Internet Explorer) を開きます。

11. アドレスバーに IP アドレスを入力します: 10.10.10.10.

12. （エンター） / ► を押します。

プロジェクタがリモート管理用にセットアップされます。次の図のように、LAN/RJ45 機能が表示されます。48

カテゴリ 項目 入力長 Crestron 制御 IP アドレス

DHCP (有効) (N/A) IP アドレス

詳細情報については、http://www.crestron.com をご覧ください。49 電子メールアラートを準備する

1. ユーザーが、Web ブラウザ (Microsoft Internet Explorer v6.01/v8.0 など) を使って LAN RJ45 機能にアクセスでき

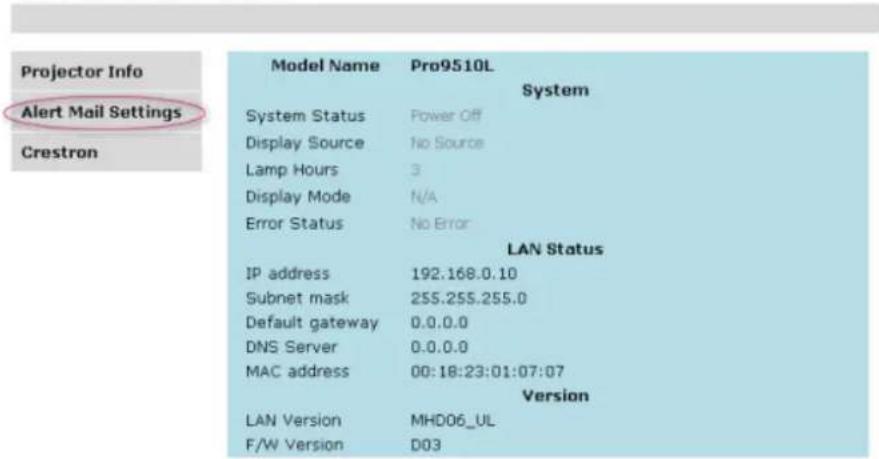

2. LAN/RJ45 のホームページで、Alert Setting (アラート設定) をクリックします。

3. デフォルトでは、Alert Setting (アラート設定) にある入力ボックスは空白です。50

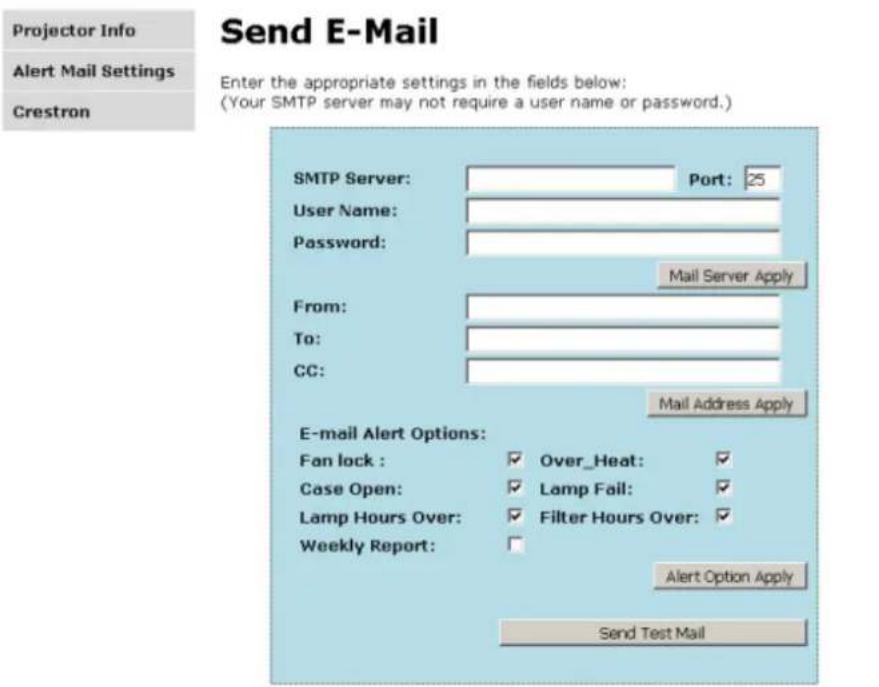

4. アラートメールを送信する場合は、以下のように入力します:

SMTP フィールドは、電子メール送信するメールサーバーです (SMTP プロトコル)。 これは、必須フィールドです。 To (宛先) フィールドには、受信者の電子メールアドレスを入力します (プロジェクタ管理者など)。 これは、必須フィ

Cc フィールドに入力した電子メールアドレスには、アラートのカーボンコピーを送信します。 これはオプションのフィール ドです (プロジェクタ管理者のアシスタントなど)。 From (差出人) フィールドには、送信者の電子メールアドレスを入力します (プロジェクタ管理者など)。 これは、必

希望するボックスにチェックを入れて、アラート条件を選択します。 注記: 指示に従って、すべてのフィールドに入力します。 ユーザーは、Send Test Mail (テストメールの送信) をクリックして、 設定が正しいことをテストすることができます。 電子メールアラートを成功裏に送信するには、アラー条件を選択し、正しい 電子メールアドレスを入力する必要があります。51 RS232 by Telnet 機能 プロジェクタは専用の RS232 コマンド制御による「ハイパー端末」通信で RS232 インターフェースに接続されているだけで なく、代替の RS232 コマンド制御方法があるため、LAN/RJ45 インターフェースの場合は「RS232 by TELNET」と呼ば

「RS232 by TELNET」用のクイックスタートガイド プロジェクタの OSD で IP 位置をチェックし、取得します。 ラップトップ/PC がプロジェクタの Web ページにアクセスできることを確認します。 「Telnet」機能がラップトップ/PC によって除去されている場合、「Windows Firewall」設定が無効にされていることを

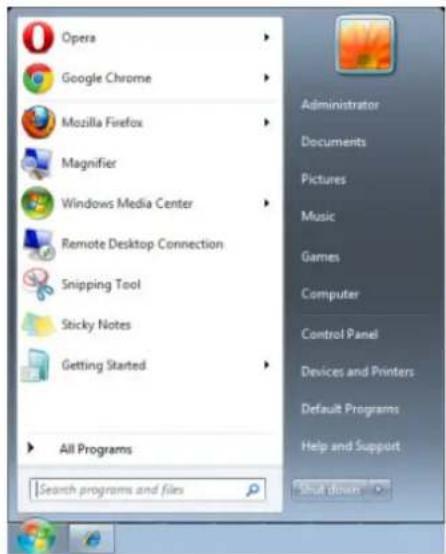

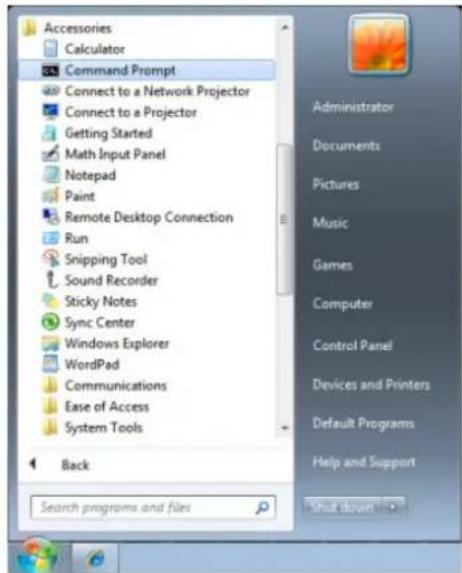

スタート => すべてのプログラム => アクセサリ => コマンドプロンプト52 コマンドフォーマットを以下のように入力します: telnet ttt.xxx.yyy.zzz 23 (「エンター」キーを押す) (ttt.xxx.yyy.zzz:プロジェクタの IP アドレス） Telnet-Connection の準備ができて、ユーザーが RS232 コマンドを入力できるようになった場合、「エンター」キーを押 すと、RS232 コマンドが実行可能になります。 Windows VISTA / 7 / 8 で TELNET を有効化する方法 Windows VISTA / 7 / 8 のデフォルトのインストールでは、「TELNET」機能は含まれていません。しかし、エンドユーザ ーは「Windows 機能のオンまたはオフを切り替える」によってその機能を有効にすることができます。 Windows VISTA / 7 / 8 で「コントロールパネル」を開きます 「プログラム」を開きます53 「Windows 機能のオンまたはオフを切り替える」を選択して開きます 「Telnet Client」オプションにチェックマークを入れて、「OK」ボタンを押します。 「RS232 by TELNET」のスペックシート:

(詳細については、サービス代理店またはサービスチームにお問い合わせください)

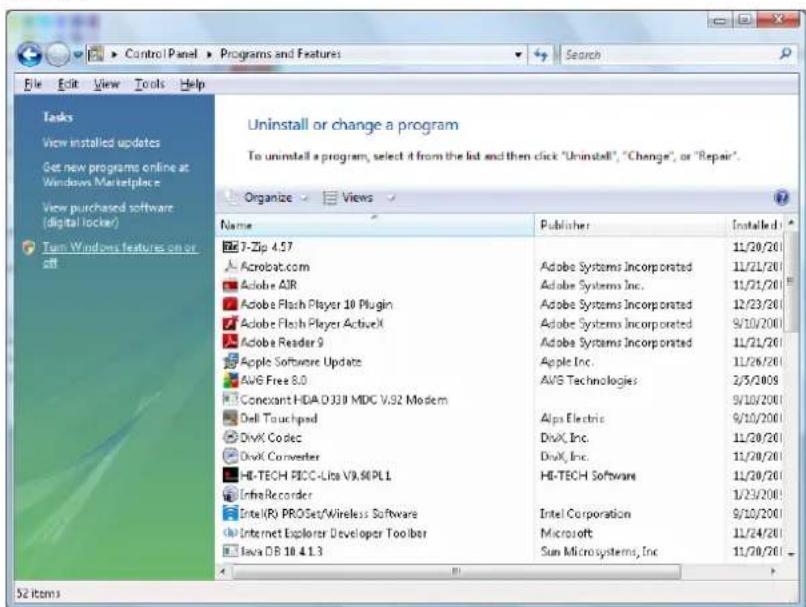

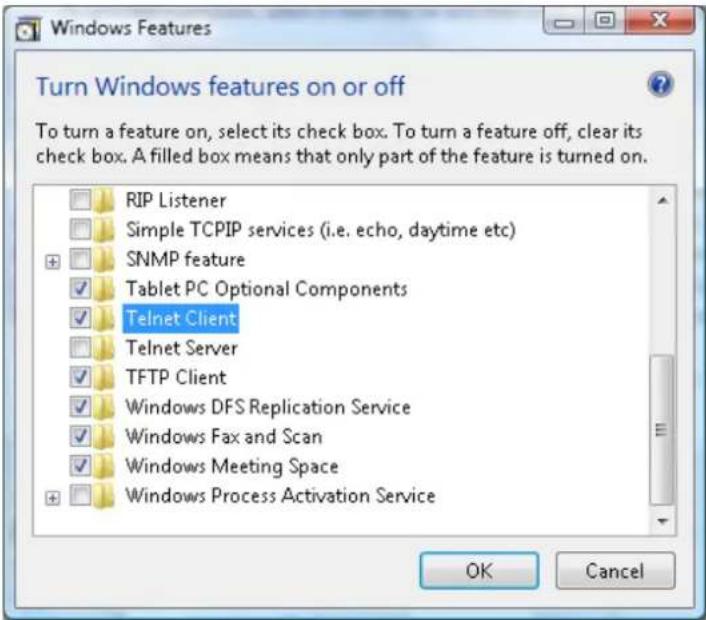

3. Telnet ユーティティ: Windows “TELNET.exe” （コンソールモード）

4. 通常の RS232 by TELNET コントロール用の接続:TELNET 接続準備ができたら Windows Telnet ユーティ

5. Telnet-Control の場合の制限 1: Telnet-Control アプリケーションの場合、連続できるネットワークペイロードは

50 バイト未満です。 Telnet-Control の場合の制限 2: Telnet-Control の場合、1 つの完全な RS232 コマンドは 26 バイト未満で

Telnet-Control の場合の制限 3: 次の RS232 コマンドの最小遅延は 200 (ms) 以上にする必要があります。 （* Windows 組み込み「TELNET.exe」ユーティリティでは、「エンター」キーを押すと「改行」と「復帰」コードが有 効になります。）54

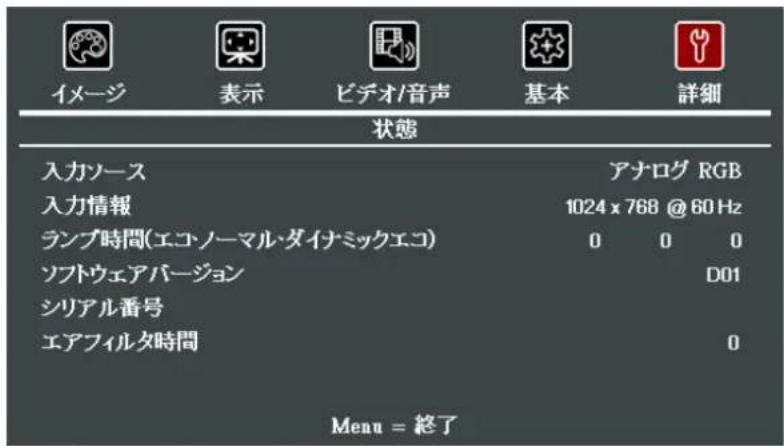

カーソル ▲▼ ボタンを押して、詳細メニュー内を上下に移動します。状態サブメニューを選択し、 （エンター） / ► を押し て、状態サブメニューを開きます。

有効なソース 有効にしたソースを表示します。 ビデオ情報 RGB ソースの解像度/ビデオ情報、および、ビデオソースの色標準を表示します。 ランプタイマー (エコ、 ノーマル、ダイナミックエコ) ランプタイマーについての情報を表示します。 ソフトウェアバージョン システムのソフトウェアバージョンを表示します。 シリアル番号 製品のシリアル番号を表示します。 エアフィルター使用時間 エアフィルターが使用された時間を表示します。55 メンテナンスとセキュリティ

投映ランプはオフにしてから交換します。認定交換部品と交換します。認定交換部品は、最寄りの販売代理店でご注文

a. 本製品で使用する投映ランプには少量の水銀が含まれています。 b. 本製品は一般家庭ごみと一緒に廃棄しないでください。 c. 本製品を廃棄する際には、お住まいの地域の規制に従ってください。

ランプを交換する前に、プロジェクタの電源をオフにしてプラグを抜き、最低 30 分間待ちます。 そうしないと大火傷 をすることがあります。

万一、通常の操作中に電球が焼き切れた場合、ガラス粉や破片が背面の通気孔から放出されることがあります。 ガラス粉を吸い込んだり、ガラス破片に触れたりしないでください。 負傷の原因となります。 ランプのガスや割れた破片で負傷しないように、通気孔から常に顔を背けるようにしてください。 天井マウントプロジェクタからランプを取り外すとき、プロジェクタの下に誰もいないことを確認してください。ランプが焼 き切れると、ガラス破片が落ちる可能性があります。

ランプが破裂すると、ガスと割れた破片がプロジェクタ内部に飛散し通気孔から飛び出すことがあります。 ガスには、 有毒な水銀が含まれています。 通気用の窓とドアを開けてください。 ガスを吸い込んだ場合、または割れたランプの破片が眼や口に入った場合、直ちに医師の診察を受けてください。

POWER (電源) ボタンを押して、プロジェクタの

プロジェクタが冷めるまで最低 30 分間待ちま

スクリュードライバーを使ってランプモジュールのね

ステップ 1 ～ 7 の逆の手順で、新しいランプモ ジュールを取り付けます。 取り付けの際には、破損しないように、ランプモ ジュールをコネクタと揃えて、平らになっていること

ねじを締める前に、ランプモジュールが定位 置にしっかり固定されており、ランプコネクタが 正しく接続していることを確認します。58 ランプ使用時間をリセットする ランプを交換したら、ランプ使用時間カウンタをゼロに戻します。次の手順でリセットします。

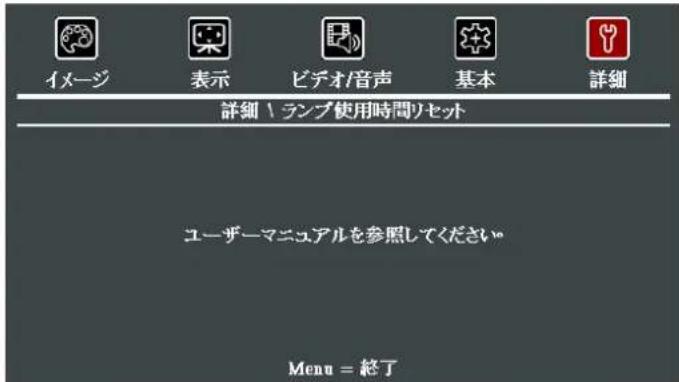

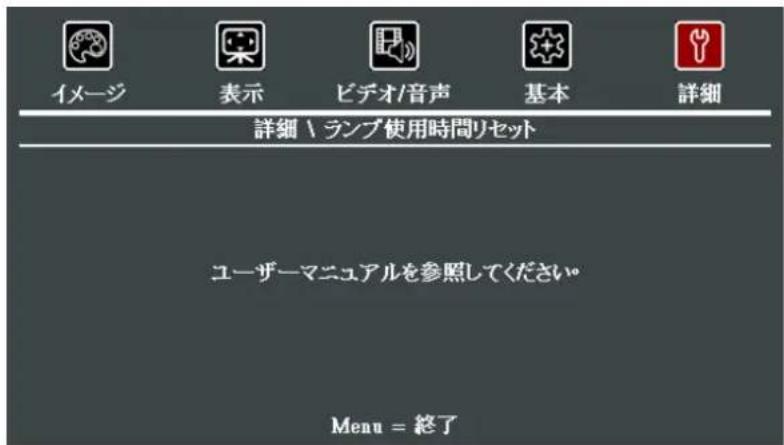

MENU（メニュー）ボタンを押して OSD

カーソル ◄► ボタンを押して、詳細メニ ューに移動します。カーソルボタンを押し

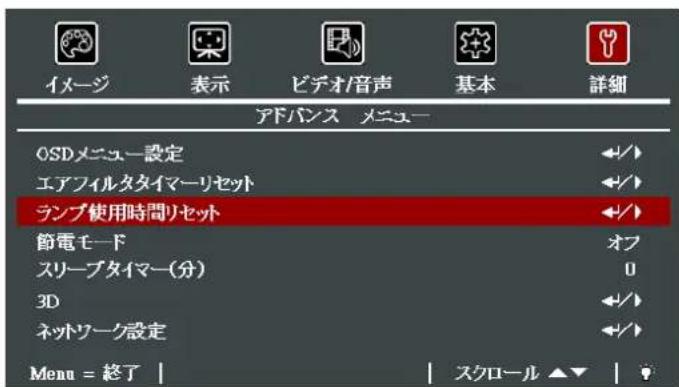

カーソル ▼▲ ボタンを押して、ランプ使 用時間リセットに移動します。

カーソル (エンター) / ► ボタンを押

▼▲◄► ボタンを押して、ランプ使用 時間をリセットします。

MENU (メニュー) ボタンを押して、詳細 に戻ります。59 プロジェクタを清掃する プロジェクタが問題なく動作するように、プロジェクタを清掃して埃や汚れを取り除きます。

1.ランプを交換する前に、プロジェクタの電源をオフにしてプラグを抜き、最低 30 分間待ちます。 そうしないと大火 傷をすることがあります。

2. 清掃には、湿らせた布だけを使います。通気開口部からプロジェクタ内部に水が入らないように注意してくださ

3. 清掃中に少量の水がプロジェクタ内部に入った場合は、使用する前に、プラグを抜いたまま、通気の良い部屋で

4. 清掃中に大量の水がプロジェクタ内部に入った場合は、プロジェクタを点検修理に出してください。

光学レンズクリーナーは、カメラ店でお求めいただけます。次のように投映レンズを清掃します。

1. 汚れのない柔らかい布に、光学レンズクリーナーを少量含ませます。（クリーナーをレンズに直接付けない

2. 円を描くように、レンズを軽く拭きます。

1. 研磨クリーナーや溶液は使わないでください。

2. クリーナーがプロジェクタケースに付かないようにしてください。変色や色あせの原因になることがあります。

次のようにプロジェクタケースを清掃します。

1. 汚れのない湿らせた布で埃を拭き取ります。

2. お湯と中性洗剤（皿洗い洗剤など）で湿らせた布でケースを拭きます。

3. 洗剤を洗い流した布でプロジェクタをもう一度拭きます。

アルコールベースの研磨クリーナーは使わないでください。変色や色あせの原因になることがあります。60

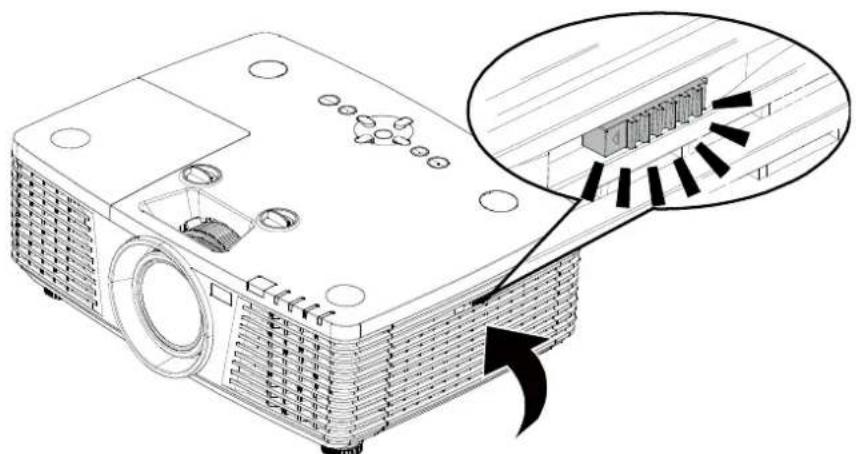

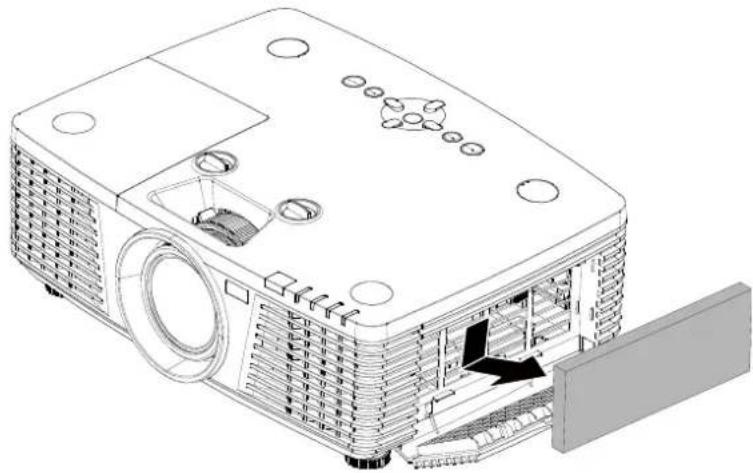

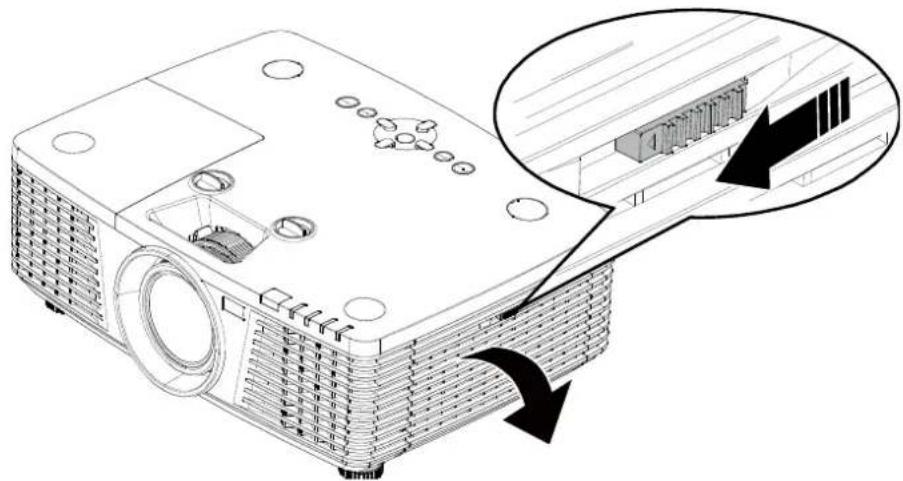

1. ラッチを開き、フィルタードアを開きます。

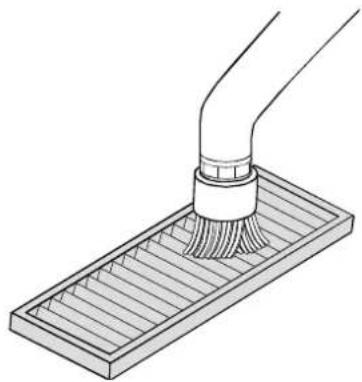

3. 掃除機を使って内部の埃を吸い出します。

1. フィルターを掃除する際、フィルターの損傷を避けるために、柔らかいブラシアタッチメントを使用してください。

2. フィルターを水で洗わないでください。 そうすることで、フィルターの目詰まりを引き起こす可能性があります。61

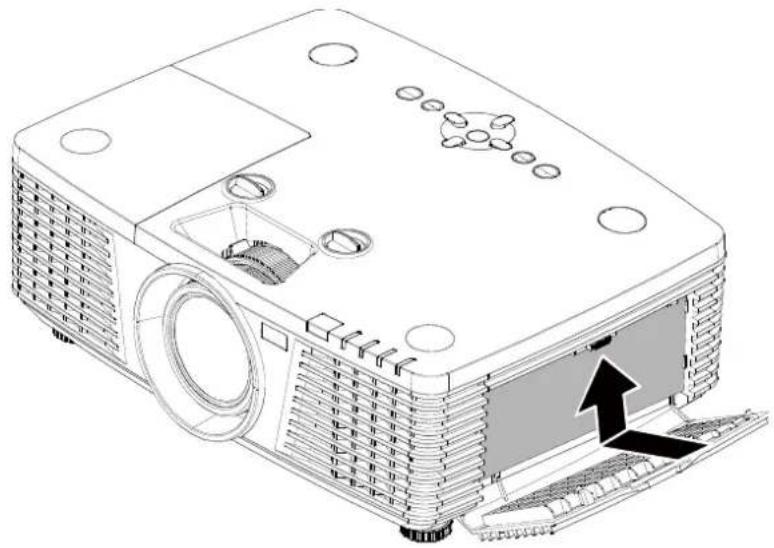

5. フィルタードアを閉じ、ラッチをロックします。

6. エアフィルターを交換後、プロジェクタをオンに切り替え、エアフィルタータイマーをリセットします。

エアフィルタータイマーリセット: MENU (メニュー) > 詳細 >> 詳細を選択し、エアフィルタータイマーリセットを選択します。 (エンター) / ► を押して、タイマーをリセットします。

フィルターサービス時間がオンになると (1000 時間)、フィルター LED が点灯します。 フィルターが破損している場合は、新しいフィルターを使用してください。62 物理的ロックを使用する ケンジントンセキュリティスロットの使用 プロジェクタの盗難を防止するために、ケンジントンスロットとセキュリティケーブルを使って、プロジェクタを机などに固定できま

適切なケンジントンセキュリティケーブルについては、販売店までお問い合わせください。 セキュリティー・ロックは、Kensington の MicroSaver セキュリティシステムに対応します。ご不明な点については、 次までお問い合わせください: Kensington, 2853 Campus Drive, San Mateo, CA 94403, U.S.A. 電 話:800-535-4242, http://www.Kensington.com. セキュリティバーロックを使用する パスワード保護機能とケンジントンロックに加えて、セキュリティバー開口部を使って、認証されていない人がプロジェクタを使 用することを防止します。 下の図を参照してください。 S-Vid eoServiceVideo RLAudio DVI-D In1 In2Audio

IRAu d io Out In OutRemote Wired 12V Out63 トラブルシューティング 一般的な問題と解決方法 このガイドラインでは、プロジェクタの使用中に発生する可能性のある問題の解決方法を説明します。問題を解決できない 場合は、販売代理店までご連絡ください。 問題解決のために時間を掛けた後で、問題が簡単な原因（接続が緩んでいたなど）に起因することが分かる場合がありま す。問題別の解決方法に進む前に、次の点をご確認ください。

• その他の電気機器を使って、電気コンセントに問題がないことを確認します。

• プロジェクタがオンになっていることを確認します。

• すべての接続がしっかり取り付けられていることを確認します。

• 取り付けた機器がオンになっていることを確認します。

• 接続した PC がサスペンドモードになっていないことを確認します。

• 接続したノートブックのディスプレイが外部ディスプレイ用に設定されていることを確認します (通常、ノートブックのファンクションキーの組み合わせを押して行ないます)。 トラブルシューティングについてのアドバイス 問題を迅速に解決するために、問題別のセクションで指定されている手順に従います。 問題を特定して、故障していない部品を不必要に交換しないようにします。 例えば、バッテリを交換しても問題が解決されない場合は、元のバッテリを取り付け直して、次の手順に進みます。 問題を解決するために取った手順を書き留めます。手順を書き留めておくと、技術サポートに電話して、サービス担当者に 説明する際に役立つことがあります。64 LED エラーメッセージ エラーコードメッセージ 電源 LED OVER TEMPERATU RE（過熱） 温度 LED FILTER LED

LED) ランプの準備ができました 青 オフ オフ オフ

過熱 オフ オフ オン オフ エアフィルタータイマー警告 (1000 時間以上) オン オフ オフ オン T1 エラー 3回点滅 1回点滅 オフ オフ 温度ブレークセンサーエラー 4回点滅 オフ オフ オフ G794 エラー 4回点滅 4回点滅 オフ オフ ランプに障害が発生しました 5回点滅 オフ オフ オフ バラスト過熱 5回点滅 1回点滅 オフ オフ バラスト回路短絡 5回点滅 2回点滅 オフ オフ ランプ寿命が終了していることが検出されました 5回点滅 3回点滅 オフ オフ ランプが点灯しませんでした 5回点滅 4回点滅 オフ オフ 通常の操作中にランプが消灯しました 5回点滅 5回点滅 オフ オフ ランアップフェーズでランプが消灯しました 5回点滅 6回点滅 オフ オフ ランプ電圧が低すぎます 5回点滅 7回点滅 オフ オフ バラストに障害が発生しました 5回点滅 8回点滅 オフ オフ バラスト通信障害 5回点滅 10 回点滅 オフ オフ バラスト過熱 5回点滅 11 回点滅 オフ オフ リストライクランプ障害 1 5 回点滅 12 回点滅 オフ オフ リストライクランプ障害 2 5 回点滅 13 回点滅 オフ オフ ランプに障害が発生しました 1 5 回点滅 14 回点滅 オフ オフ ランプに障害が発生しました 2 5 回点滅 15 回点滅 オフ オフ ファン 1 にエラーが発生しました 6回点滅 1回点滅 オフ オフ ファン 2 にエラーが発生しました 6回点滅 2回点滅 オフ オフ ファン 3 にエラーが発生しました 6回点滅 3回点滅 オフ オフ ファン 4 にエラーが発生しました 6回点滅 4回点滅 オフ オフ ファン 5 にエラーが発生しました 6回点滅 5回点滅 オフ オフ ケースが開いています 7回点滅 オフ オフ オフ DMD エラー 8回点滅 オフ オフ オフ カラーホイールエラー 9回点滅 オフ オフ オフ エラーが発生した場合は、AC 電源コードの接続を外して、約 1 分待ってから、プロジェクタを再起動します。電源 LED ま たはランプ LED が点滅し続けたり、あるいは、過熱 LED が点灯する場合は、サービスセンターまでご連絡ください。65

1. ノートブックまたはデスクトップ PC 上の設定を確認します。

2. 正しい順序で、すべての装置の電源をいったん切ってから、もう一度電源を入れ直します。

1. プロジェクタのフォーカスを調整します。

2. リモコンの自動同期ボタンを押します。

3. プロジェクタからスクリーンまでの距離が、指定された範囲以内であることを確認します。

4. プロジェクタレンズが汚れていないことを確認します。

問題: 画像の上辺または下辺が長い (台形歪み)

1. プロジェクタは、スクリーンに対してできるだけ垂直になるように置きます。

2. リモコンまたはプロジェクタのキーストーンボタンを使って、この問題を補正します。

問題: 画像が反転する OSD の基本メニューで投映設定を確認します。 問題: 画像に線が入る

1. OSD のディスプレイメニューで、周波数設定とトラッキング設定をデフォルト設定にします。

2. 接続した PC のビデオカードが問題の原因でないことを確認するために、他のコンピュータに接続します。

問題: 画像が平坦でコントラストがない OSD のイメージメニューで、コントラスト設定を調整します。 問題: 投映画像の色がソース画像と一致しない。

1. OSD のイメージメニューで、ガンマ設定を調整します。

2. OSD のイメージ -> 詳細メニューで、色温度設定を調整します。

1. 電源ケーブルがしっかり接続されていることを確認します。

2. 電源に他の電気機器を接続して、電源が正常であることを確認します。

3. 正しい順序でプロジェクタを再起動して、電源 LED が点灯することを確認します。

4. 最近ランプを交換した場合は、ランプの接続をもう一度確認します。

6. 古いランプをプロジェクタに取り付け直して、プロジェクタを点検修理に出します。

1. 電力サージがあるとランプがオフになることがあります。電源コードを接続し直します。電源 LED がオンの場合

3. 古いランプをプロジェクタに取り付け直して、プロジェクタを点検修理に出します。66

問題: プロジェクタがリモコンに反応しない

1. リモコンをプロジェクタのリモートセンサーに向けます。

2. リモコンとセンサーの間に障害物がないことを確認します。

6. 周辺にあるその他の赤外線対応機器をオフにします。

2. オーディオソースの音量を調整します。

3. オーディオケーブルの接続を確認します。

4. その他のスピーカーを使って、ソースオーディオの出力をテストします。

5. プロジェクタを点検修理に出します。

1. オーディオケーブルの接続を確認します。

2. その他のスピーカーを使って、ソースオーディオの出力をテストします。

3. プロジェクタを点検修理に出します。

プロジェクタを点検修理に出す ご自分で問題を解決できない場合は、プロジェクタを点検修理に出します。プロジェクタを元の段ボール箱に梱包します。問 題の説明と、問題を解決するために試みたことを記載したチェックリストを同封してください。これらの情報は、サービス担当 者の役に立つことがあります。点検修理のために、プロジェクタをご購入いただいた所へお戻しください。67 HDMI に関するよくあるご質問 質問 「標準」HDMI ケーブルと「高速」HDMI ケーブルの違いは何ですか? HDMI Licensing, LLC は、ケーブルを「標準」ケーブルまたは「高速」ケーブルに分類することを発表しました。 「標準」（または「カテゴリ 1」）HDMI ケーブルは、75Mhz の速度、または、2.25Gbps の最大速度（これは、 720p/1080i 信号に相当します）で伝送することを試験して確認します。 「高速」（または「カテゴリ 2」）HDMI ケーブルは、340Mhz の速度、または、10.2Gbps の最大速度で伝送すること を試験して確認します。これは、HDMI ケーブル経由で利用できる最高帯域幅であり、1080p 信号を処理でき るので、ソースの色深度やリフレッシュレートが大きい場合でも対応します。高速ケーブルは、WQXGA 対応の映 画館用モニター（解像度 2560 x 1600）など、高解像度ディスプレイにも対応します。 質問 10 メートルを超える HDMI ケーブルを使用するにはどうすればよいですか? HDMI ソリューション用の各種 HDMI アダプタがあります。これらのアダプタを使って、ケーブルの有効距離を 10 メー トルの標準距離から延長できます。アクティブケーブル（アクティブエレクトロニクスがケーブルに内蔵されており、ケーブ ルの信号を強化して拡張します）、リピーター、アンプ、CAT5/6、ファイバーソリューションなど、さまざまなソリューション

質問 HDMI 規格認証済ケーブルかどうかはどうやって確認できますか? HDMI 製品はすべて、HDMI CTS（Compliance Test Specification）の一環として、製造元よる認証が義務付 けられています。しかしながら、HDMI ロゴのあるケーブルでも、正しい試験を受けていないことがあります。HDMI Licensing, LLC では、HDMI 商標が市場で正しく使用されるように、このようなケーブルについて積極的に調査し ています。消費者の皆様には、評判の良い販売店で信頼できる企業が製造したケーブルをお買い求めになることを

詳細情報については、http://www.hdmi.org/learningcenter/faq.aspx#49 をご覧ください。68

1024x768 1280x800 1920x1080p 1920x1200 投映距離 1 メートル ～ 10 メートル

垂直 ±30°、±30 ステップ 水平 ±25°、±25 ステップ 投映方法 前面、背面、デスクトップ/天井（背面、前面） データ互換性 VGA、SVGA、XGA、SXGA、SXGA+、UXGA、WUXGA@60hz、Mac

480i、480p、720p、1080i、1080p ビデオ互換性 NTSC/NTSC 4.43、PAL (B、G、H、I)、SECAM 水平同期 15、31 ～ 91.4kHz 垂直同期 24 ～ 30Hz、47 ～ 120Hz 安全認定 FCC-B、cUL、UL、CB、CE、CCC、KC、NOM、C-tick、TUV、PSB

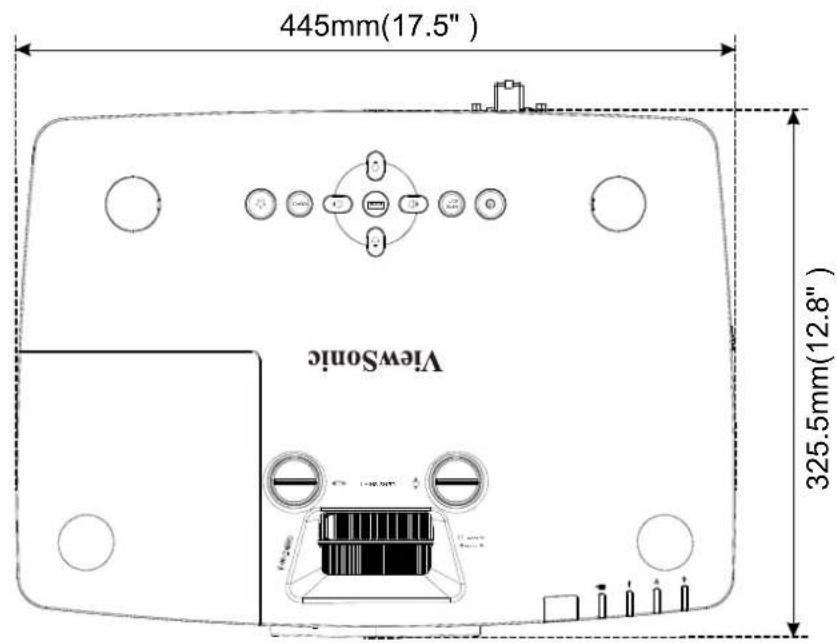

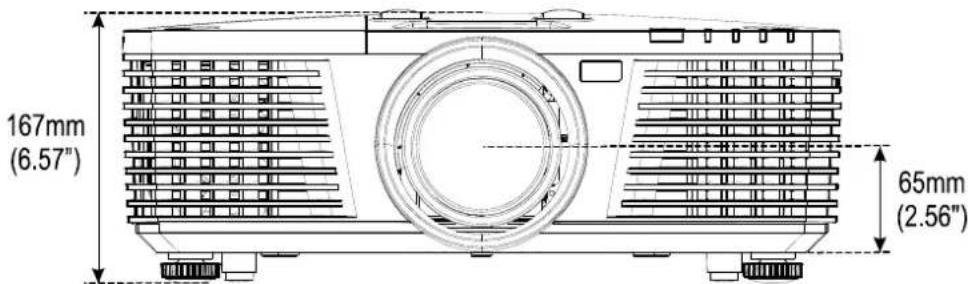

海抜 10,000 フィート @ 23 ℃ 環境保管条件 -10° ～ 60°C、5% ～ 95% (結露しないこと) 寸法 445mm（幅） x 325.5mm（奥行き） x 167mm（高さ） 重量 8.29 KG (18.28 ポンド)

電源 AC ユニバーサル 100 ～ 240、標準 @ 110 VAC (100 ～ 240)/+-10%

消費電力 480 W (ノーマル)、380 W (エコ)、0.5 W 未満 (スタンバイ)、3 W 未満 (LAN でオン) ランプ 370 W (ノーマル)/280 W (エコ)

VGA x 2 DVI-D x 1 S ビデオ x 1 5 BNC (RGBHV) x 1 ミニジャックステレオ x 3 コンポジットビデオ x 1 HDMI (MHL) x 1、HDMI x 1 オーディオ RCA (R/L) x 1 マイクミニジャック x 1 USB タイプ Ａ x 169

VGA x 1 オーディオ RCA (R/L) x 1 PC オーディオ x 1 3D 同期 x 1

RS-232C x 1 RJ45 x1 スクリーントリガー: DC ジャック x 1（DC12V 200mA 出力機能） 有線リモコン入力 x 1 有線リモコン出力 x 1 USB タイプ B x 1 (サービス用)

注記:製品仕様に関するご質問は、お近くの販売代理店までお問い合わせください。70

PRO9510L / PRO9520WL / PRO9530HDL / PRO9800WUL PRO9510L (XGA) (a) 画面サイズ [インチ (m)] 4:3 イメージ (4:3 画面上) (b) 投映距離 [m (インチ)] (c) イメージ高さ [cm (インチ)] (d) 垂直オフセット [cm (インチ)]

PRO9520WL (WXGA) (a) 画面サイズ [インチ (m)] 16:10 イメージ (16:10 画面上) (b) 投映距離 [m (インチ)] (c) イメージ高さ [cm (インチ)] (d) 垂直オフセット [cm (インチ)]

PRO9800WUL (WUXGA) (a) 画面サイズ [インチ (m)] 16:10 イメージ (16:10 画面上) (b) 投映距離 [m (インチ)] (c) イメージ高さ [cm (インチ)] (d) 垂直オフセット [cm (インチ)]

プロジェクタはいくつかの解像度に対応します。次の一覧は、プロジェクタで表示できる解像度の概要です。

O:対応する周波数 —: 対応しない周波数 3D に関する注意： 「」は、タイミングがフレームシーケンシャルフォーマットおよびトップ-ボトムフォーマットでの非 3D および 3D 信 号をサポートすることを意味します。 「」は、タイミングがフレームシーケンシャルフォーマットでの非 3D および 3D 信号をサポートすることを意

「」は、タイミングがトップ-ボトムフォーマットでの非 3D および 3D 信号をサポートすることを意味します。

3D タイミング表示は、EDID ファイルおよびディスプレイカードに依存します。ユーザーが、ディスプレイカード上の上記 3D タ

イミングを選択できない可能性があります。 パネルの解像度は 1280 x 800 です。ネイティブ解像度以外の解像度では、表示されるテキストやラインのサイズが不規 則になることがあります。 色は、表示可能のみを意味します。 (4:3 のみ) 色は、ビデオモード同期が自動調整ではないため、少しノイズはありますが、受入可能という意味です。

HDTV タイミングの主な確認ツールは、DVD プレーヤーで、2 番目が VG828 です。74

FCC 警告 本装置は、FCC 規則の 15 条に準拠したクラス B デジタル機器の制限に適合していることが試験により確認されています。 この制限は、装置を商業地域で使用する場合に、有害な電波障害に対する適切な保護を提供するために規定されてい

本装置は、無線周波エネルギーを生成、使用し、また、放射することがあります。そのため、指示に従って設置および使用 しない場合は、無線通信に有害な電波障害を及ぼすことがあります。本装置を住宅地で使用すると、有害な電波障害を 引き起こす可能性があります。その場合は、ユーザー側の負担で電波障害を修正しなければなりません。 適合の責任団体による明確な承認を受けずに、変更したり改造した場合は、装置を操作するユーザーの権限が無効にな

本クラス B デジタル機器はカナダの ICES-003 に準拠します。

FCC-B、cUL、UL、CB、CE、CCC、KC、NOM、C-tick、TUV、PSB76 付録 I

キー番号 キー 形式 バイト 1 バイト 2 バイト 3 バイト 4 1 Power ON NEC X3 F4 17 E8 2 My Button NEC X3 F4 56 A9

付録 II RS-232C プロトコル RS232 設定 ボーレート 9600 データビット パリティチェック なし 停止ビット フロー制御 なし UART16550 FIFO 無効 次のコマンドの最小遅延:1 ミリ秒

コマンドは、ヘッダコード、コマンドコード、データコードおよび終了コードで構成されています。 ほと んどのコマンドは、いくつかを除いて、他のプロジェクタとの互換性の問題に対処するために構成さ

注意： 製品のシリアル番号が必要となります。 国/ 地域 ウェブサイト 電話 電子メール

ViewSonic は、保証期間内において、当社製品がその正常な使用下で材質及び製造に欠陥がないこと を保証します。保障期間内に製品の材質または製造に欠陥が認められた場合、ViewSonic は当社単独 の選択で当該製品の修理または同等製品との交換を行います。代替製品または部品は、再生または修 復された部品または部材を含んでいることがあります。 限定 3 年間一般保証： 以下に定めるより限定された 1 年間保証に従属します、北米および南米: ランプを除くすべての部品 に対する 3 年間保証、3 年間の動作保証、および、元のランプに対する最初の消費者の購入日から ５００時間又は六ヶ月間の保証。 その他の地域または国: 保証情報については、お近くの販売店または現地の ViewSonic 事務所に確認

限定 1 年間高頻度使用保証： 一日平均使用時間が 14 時間を超える高使用頻度設定下、北米および南米: ランプを除くすべての部 品に対する 1 年間保証、1 年間の動作保証、および、元のランプに対する最初の消費者の購入日から 90 日間の保証。 欧州: ランプを除くすべての部品に対する 1 年間保証、1 年間の動作保証、および、元のランプに対 する最初の消費者の購入日から 90 日間の保証。 その他の地域または国: 保証情報については、お近くの販売店または現地の ViewSonic 事務所に確認

ランプの保証は、利用条件、検証および承認に従属します。 製造者の設置したランプにのみ適用さ れます。 別途購入したすべての付属品ランプは、90 日間保証されます。

この保証は最初に製品をお買い上げになった消費者の方のみを対象にしています。 次の場合、この保証の対象外となります：

1. シリアル番号が損傷、修正または取り除かれた製品。

2. 次を原因とする損傷、破損または故障：

a. 事故、誤用、不適切な取り扱い、火災、水害、落雷、その他天災地変、許可のない製品の改 造、または製品の取扱説明書を逸脱して使用した場合。 b. 製品の仕様外の操作。 c. 通常の意図された使用、または、通常の条件下ではない製品の操作。 d. ViewSonic から権限を付与されていない人物による修理または修理の試み。 e. 輸送による製品の損害。 f. 製品の取り外しまたは設置。 g. 異常電圧や停電など、製品外部の原因。 h. ViewSonic の仕様に合わない消耗品や部品の使用。

3. 取り外し、取り付け、一方向の輸送、保険およびサービス料のセットアップ。サービスを受けるには：

1. 保証に基づきサービスを受けるには、ViewSonic カスタマーサポートにお問い合わせください（

カスタマーサポートページを参照）。その際製品のシリアル番号を示す必要があります。

2. 保証サービスを受けるには、(a) 日付入りの保証書原本、(b) お名前、(c) ご住所、(d) 問題の詳

細、(e) 製品のシリアル番号の提示が求められます。

3. 製品を元の箱に梱包し、ViewSonic の認定サービスセンターまたは ViewSonic に持ち込みまたは

4. より詳しい説明は ViewSonic カスタマーサポートセンターへお問い合わせください。

特定目的に対する適合性の黙示保証を含め、明示的または黙示的を問わず、ここで説明される内容を 超えたいかなる保証もありません。

ViewSonic の賠償責任は製品の修理または代替の費用に限定されます。ViewSonic は次に対 し賠償の責を負いません：

1. 当社がそのような損失の可能性について報告を受けていたとしても、本製品の欠陥により発生し

た他の財産に対する損害、不便さ、本製品の使用不能、時間的損失、利益の損失、商業的機会の 損失、商業的信用の損失、取引関係への干渉、またはその他商業的損失に基づく損害。

2. 二次的、間接的またはその他を問わず、その他あらゆる損害。

3. 第三者によるお客様に対するあらゆる要求。

4. ViewSonic から権限を付与されていない人物による修理または修理の試み。

本保証はお客様に特定の法律上の権利を付与します。お客様はまた州によって異なるその他権利を有 します。州によっては、黙示的保証の制限及び/ または二次的或いは間接的損害の除外を認めない場 合があります。このため、上記の制限及び除外がお客様に適用されない場合があります。 米国及びカナダ以外での販売： 米国及びカナダ以外で販売された ViewSonic 製品に対する保証情報とサービスについて は、ViewSonic またはお住まいの地域の ViewSonic 販売店にお問い合わせください。 中国（香港、マカオ、台湾を除く）における本製品に対する保証期間は、メンテナンス保証書に記載 の条件の対象となります。 ヨーロッパとロシアのユーザーの場合、提供される保証の完全な詳細は www.viewsoniceurope.com でSupport/Warranty Information ( サポート/ 保証情報) を参照してください。 Projector Warranty Term Template In UG VSC_TEMP_2005
