使用説明書 PEXSAT34RH StarTech.com

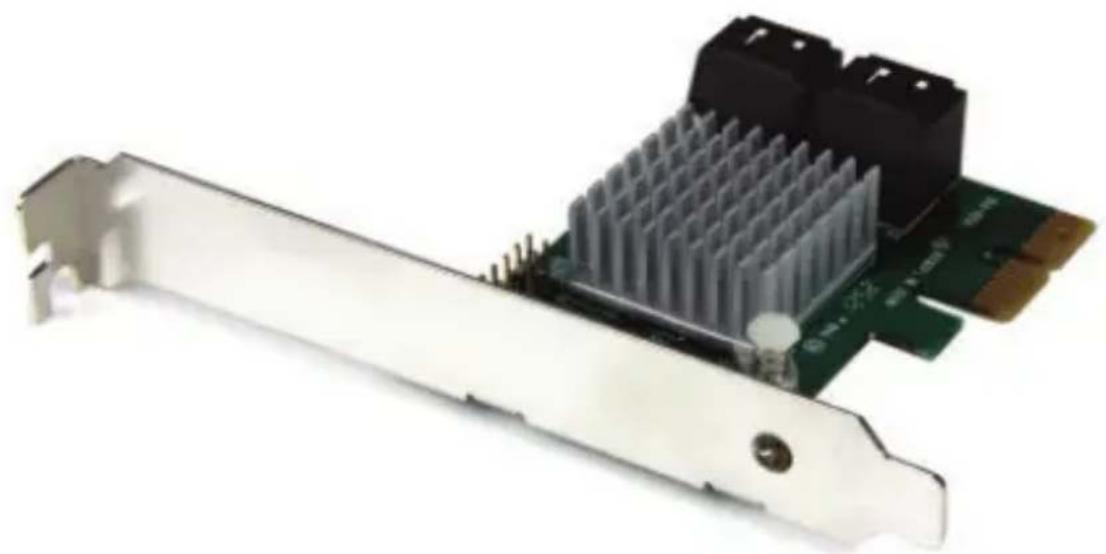

マニュアル改訂日:02/57/2019 最新の情報はwww.startech.comでご確認ください DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com PEXSAT34RH 4ポ ート PCIe 2.0 SATA III 6Gbps RAIDコン トローラカード（HyperDuo対応） *実際の製品は写真と異なる場合があります。ユーザマニュアル FCC 準拠ステートメント 本製品はFCC規則パート15のB クラスデジタルデバイスに対する制限を遵守しているかを 確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された 場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数 エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無 線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起 きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発 生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できま す）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めしま

• 受信アンテナの向きを変えるか、場所を変える。

• 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を

• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。 商標、登録商標、その他法律で保護されている名称やシンボルの使用 本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウ ェブサイト上で使用する場合がありますが、これらは一切 StarTech.com とは関係がありま せん。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、 StarTech. com による当該製品やサービスの保証や、これら第三者企業による本書に記載される商 品への保証を意味するものではありません。本書で直接的に肯定する表現があったとして も、StarTech.com は、本書で使用されるすべての商標、登録商標、サービスマーク、その他 法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。ユーザマニュアル

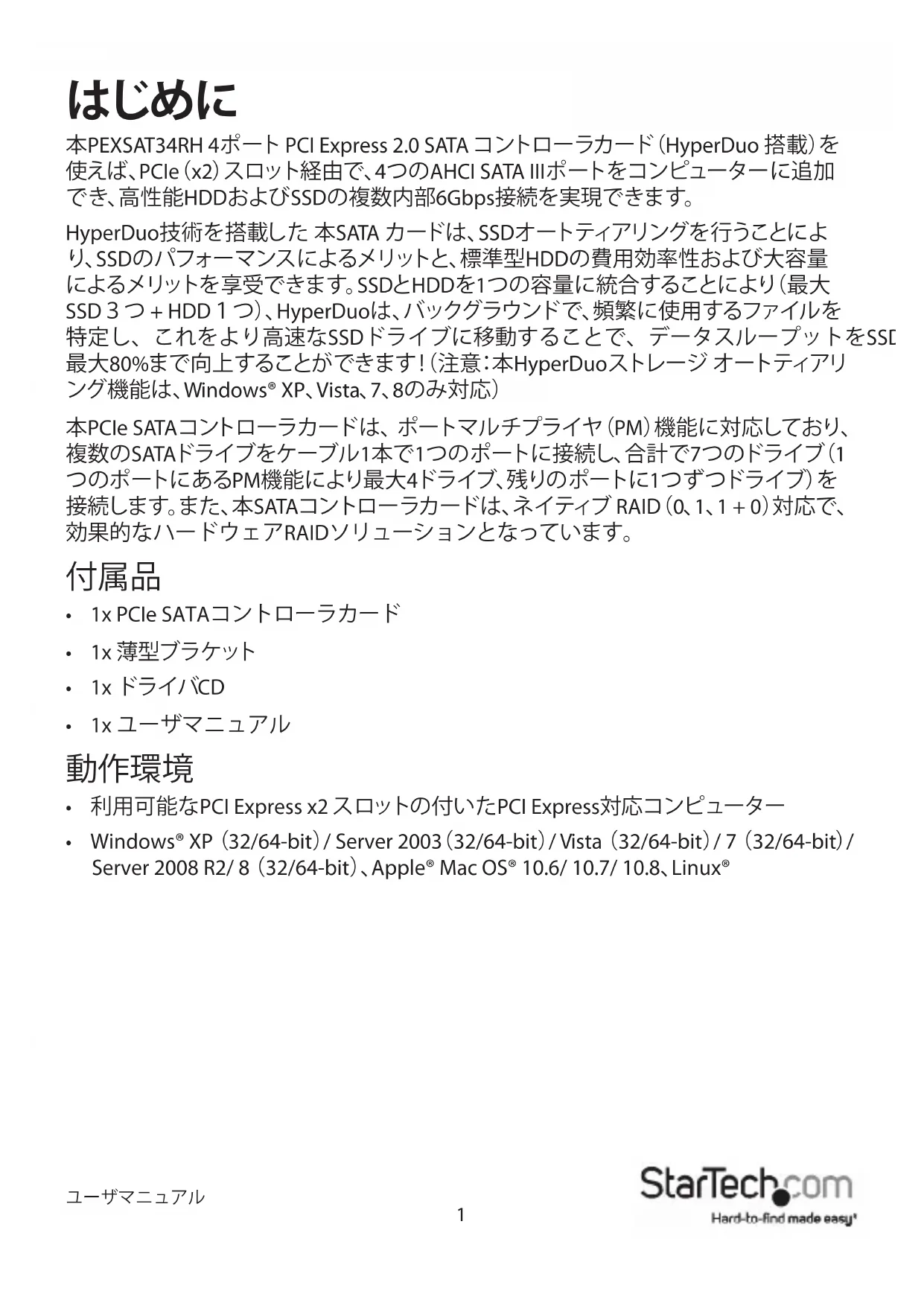

本PEXSAT34RH 4ポ ート PCI Express 2.0 SATA コントローラカード（HyperDuo 搭 載 ）を 使えば、PCIe（x2）スロット経由で、4つのAHCI SATA IIIポートをコンピューターに追加 でき、高性能HDDおよびSSDの複数内部6Gbps接続を実現できます。 HyperDuo技術を搭載した 本SATA カードは、SSDオートティアリング を 行うことによ り、SSDのパフォーマンスによるメリットと、標準型HDDの費用効率性および大容量 によるメリットを享受できます。SSDとHDDを1つの容量に統合することにより（最大 SSD３つ + HDD１ つ ）、HyperDuoは、バックグラウンドで、頻繁に使用するファイルを 特定し、これをより高速なSSDドライブに移動することで、データスループットをSSDの 最大80%まで向上することができます！（注意：本HyperDuoストレ ージ オートティアリ ング機能は、Windows® XP、Vista、7、8のみ対応） 本PCIe SATAコントローラカードは、 ポートマルチプライヤ（PM）機能に対応しており、 複数のSATAドライブをケーブル1本で1つのポートに接続し、合計で7つのドライブ（1 つのポートにあるPM機能により最大4ドライブ、残りのポートに1つずつドライブ）を 接続します。また、本SATAコントローラカードは、ネイティブ RAID（0、1、1 + 0）対応で、 効果的なハードウェアRAIDソリューションとなっています。

• 1x PCIe SATAコントローラカード

• 利用可能なPCI Express x2 スロットの付いたPCI Express対応コンピューター

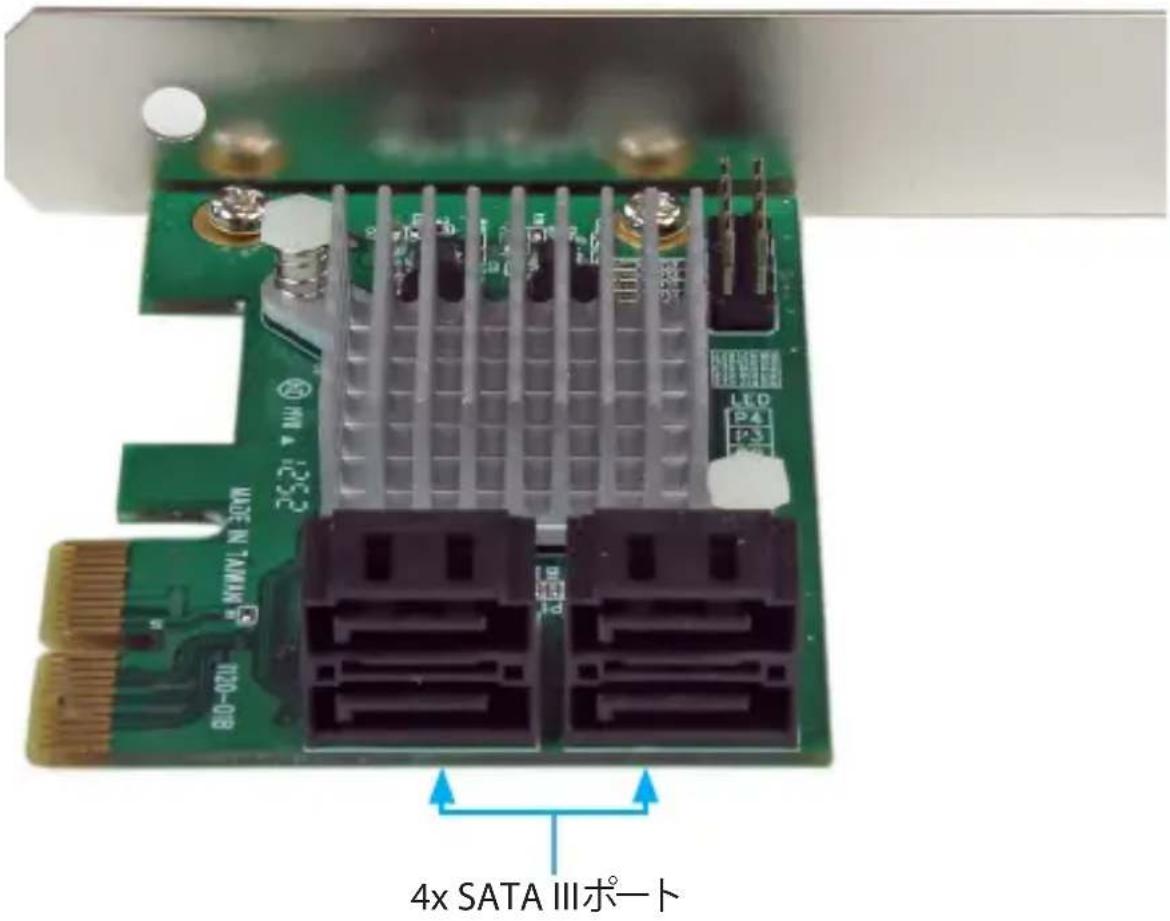

4x SATA IIIポート 製品図ユーザマニュアル

インストー ル 手 順 ハードウェアインストール手順 警告！他のすべてのパソコン周辺機器同様、PCI Expressカードも静電気により深刻な ダメージを受ける場合があります。コンピューターケースを開ける前や、PCI Express カードに触れる前には、必ず適切に接地するようにしてください。StarTech.comでは、 お客様がコンピューターコンポーネントを実装する際には、帯電防止ストラップを着 用することを推奨しています。帯電防止ストラップが手に入らない場合、接地済みの 大型金属面（コンピューターケースなど）に数秒触れ、お客様の体に蓄積した静電気 を放電してください。また、PCI Expressカードは端を持つようにし、ゴールドコネクタ 部に触れないようにしてください。

1. コンピューターと、コンピューターに接続されているすべての周辺機器（プリンタ

や外付けHDDなど）の電源を切ります。コンピューターの背面にある電源プラグか ら電源ケーブルを外し、すべての周辺機器との接続を外します。

2. コンピューターケースのカバーを外します。詳細は、コンピューター購入時に同梱

されてきたユーザマニュアルでご確認ください。

3. 空いているPCI Express x2 スロットを探し、コンピューターケースの裏にある金属製

カバープレートを外します（詳細は、コンピューター購入時に同梱されてきたユー ザマニュアルでご確認ください）。 注意：このカードは追加レーンのPCI Expressス ロ ッ ト（ x4、x8、x16スロット）に挿入し、

4. カードを空いているPCI Expressスロットに慎重に挿入し、ケース背面のブラケット

注意：小型フォームファクタや薄型システムにカードをインストールする場合は、工場 で取り付けられた標準プロファイルブラケットを同梱の薄型インストール用ブラケッ トに取り替える必要があるかもしれません。

5. カードのポートからコンピューター内部のSATAデバイスにSATAケーブルを接続し

6. コンピューターケースのカバーを元通りに付けます。

7. 電源のソケットにパワーケーブルを挿入し、ステップ1で外したすべてのコネクタ

を再度接続してください。ユーザマニュアル

ドライバインストール手順 Windows XP 注意：最新のドライバは www.startech.comから入手できます。

1. コンピューターを立ち上げ、オペレーティングシステムが完全に起動したら、同梱

のドライバCDをコンピューターのCD/DVDドライブに挿入します。

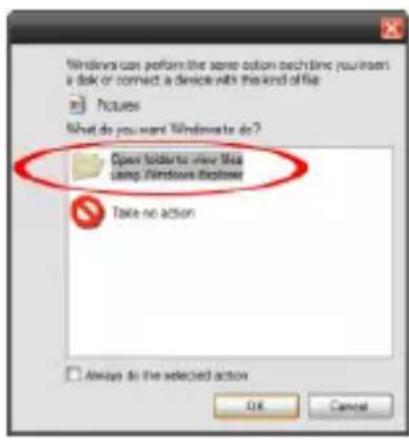

2. オートプレイでは、お客様がCD上にファイルを探すか、自動的にCDが開くように

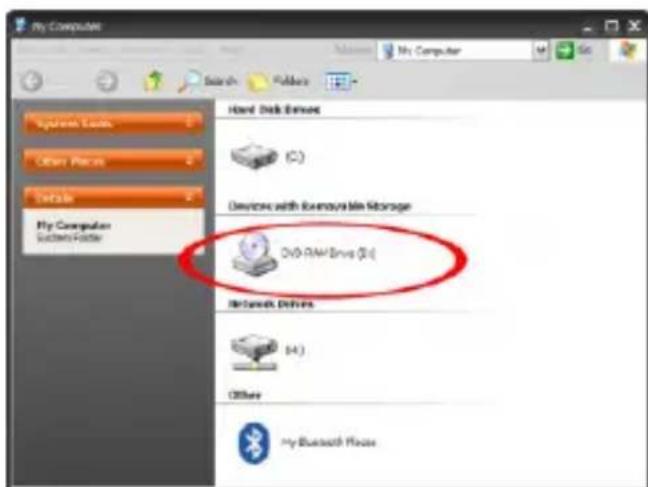

オートプレイが起動しない場合、「マイコンピュータ」に進み、CDを挿入したCD/DVD

3. SATA6G_M9128」という名前のフォルダを開きます。「drvSetup.exe」という名前の

ファイルを実行します。画面の指示に従い、ドライバのインストールを完了します。 Windows Vista/ 7/ 8 ドライバは近年発売されたオペレーティングシステムをネイティブにサポートしてい ます。ドライバはWindowsアップデート情報から自動的にインストールされます。ユーザマニュアル

管 理 ユ ーティリティインストー ル 手 順（ オプ ション：Windowsのみ） RAIDやHyperDuoの設定にはインテグレーテッドカードBIOSユー ティリティを使う方 法 と、Marvell ストレ ージ・ユ ーティリティ （MSU）を使う方法があります。以下は、詳細なMSUの インストール方法です。 Marvell ストレージ・ユーティリティ（MSU）をインストールするには：

1. 「MSUSetup.exe」ファイルを実行し、画面の指示に従い、「次へ」を選択し、ライセンス契

約に同意します。デフォルトのインストールオプションを選択することを推奨しています。

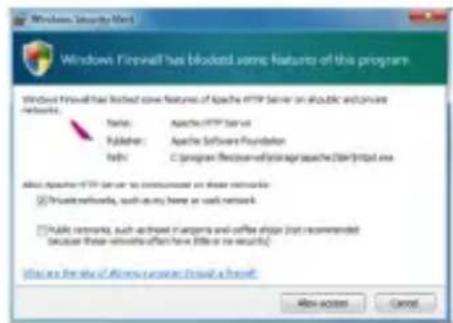

2. Apache2 HTTP Server（インストールパッケージに内蔵のコンポーネント）をインストー

ルすると、 Windowsのいくつかのバージョンで、Windows Security Alertが起動される 場合があります。これが起こったら、アクセスを許可してください。

ブラウザでアクティブ・スクリプティングまたはJavaScriptが有効になっていることを確

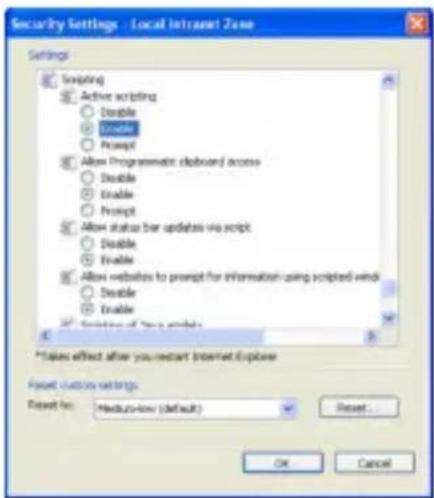

a.Internet Explorer i.メニューバーから「ツール」 > 「インターネットオプション」の順に選択します。 ii.「セキュリティタブ」 > 「ローカルインターネット」 > 「カスタムレベル」の順に選択

iii.設定リストでは、「スクリプティング」 > 「アクティブ・スクリプティング」にスクロール ダウンして選択します。 iv.「有効にする」 > 「OK」の順に選択し、選択内容を確認します。ユーザマニュアル

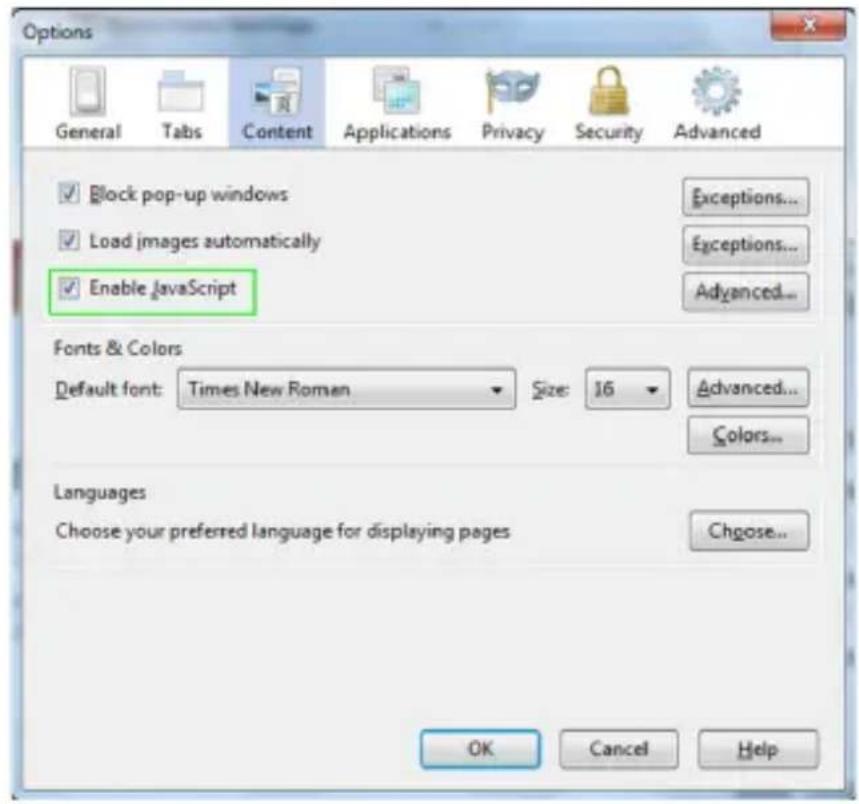

b.Firefox i.メニューバーから「ツール」 > 「オプション」の順に選択します。 ii.「コンテント」タブを選択し、「Javascriptを有効にする」オプションにチェック マークが入っていることを確認します（デフォルトでチェックマークが入ってい るはずです）　－　チェックマークが入っていなければ、チェックマークを入れ、 「 O K 」をクリックしますユーザマニュアル

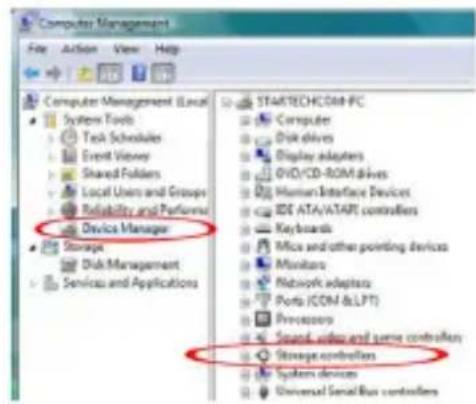

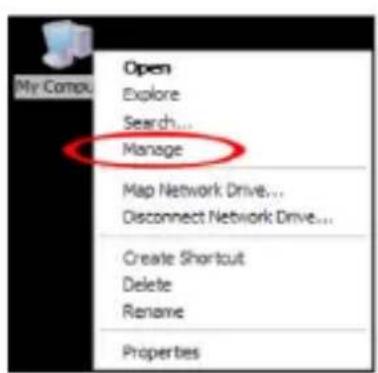

Windows メインデスクトップから、「マイコンピュータ」（Vista/7/8をお使いの場合は「コンピュータ ー」）を右クリックし、「管理」を選択します。新しく開いた「コンピューター管理」画面左側の「 デバイスマネージャ」を選択します。 「SCSIおよびRAIDコントローラ」カテゴリー（「Vista以降のオペレーティングシステムでは「 ストレージコントローラ」）に、「Marvell 92xx」デバイスがあるはずです。デバイスを右クリッ クし、『プロパティ」を選択して、これがインストールされており、正常に動作していることを

Windows 7および8では、ネイティブドライバを使用している場合、カードは「DE ATA/ATAPI コントローラ」カテゴリーに「標準AHCI」デバイスとしてリストされています。

ポートマルチプライヤ（PM）を使うことにより、複数のSATAデバイス（最大4台）を1つの SATAホストポートに接続することができます。PMを使うことにより、パソコンやサーバー内 外に簡単で費用対効果が高く、拡張可能なストレージを実現できます。PMは1本のケーブル でマルチドライブのSATA/eSATA HDDエンクロージャ/バックプレーンを接続するためによ く使用されます。PMは通常のポート数を超えて、SATAコントローラのストレージ容量を大幅 に拡張します。StarTech.comでは、ポートマルチプライヤ機能をサポートしているSATAコン トローラを数多く取り揃えていますので、是非、当社サイトでご確認ください。 注意：PEXSAT34RHでポートマルチプライヤ機能を使用できるのは1度に1ポートのみです。 カードはポートマルチプライヤ機能を介して4つのドライブを接続するため、最大7つのドラ

Mac OSは、ポートマルチプライヤ に対応しておりません。ユーザマニュアル

RAIDの設定 Card BIOSを使用する場合 警告！RAID仮想ディスクを作成すると、「仮想ディスクセット」に含まれるディスク内のすべて のデータが破壊されます。続行する前にはすべてのデータをバックアップしてください。

1. 起動後に、プロンプトされたら、Ctrl+Mを押し、カードBIOSユーティリティを入力します。

<Ctrl>キー+<M>を 押 し 、 「 BIOS Setup」と 入 力 す る か 、<Space>キーを押して続行します

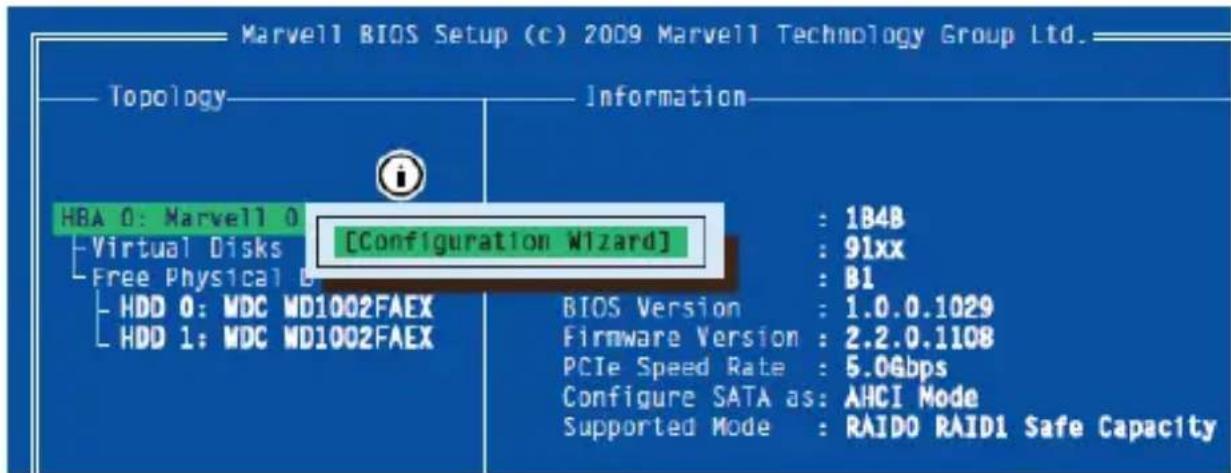

2. 矢印キーを使って、「HBA0:Marvell 0」まで進み、<Enter>キーを押して選択します。

3. もう1度<Enter>キーを押すと、設定ウィザードが開きます。

4. 空いているディスクリストを矢印キーを使ってスクロールし、RAIDセットの一部となるド

ライバを選択します。<Space>キーを押し、ディスクを選択/選択解除します。 注意：ディスクが選択されると、ディスクラベルの左に米印（*）が表示されます。

5. 必要なディスクを選択したら、<Enter>キーを押して続行します。ユーザマニュアル

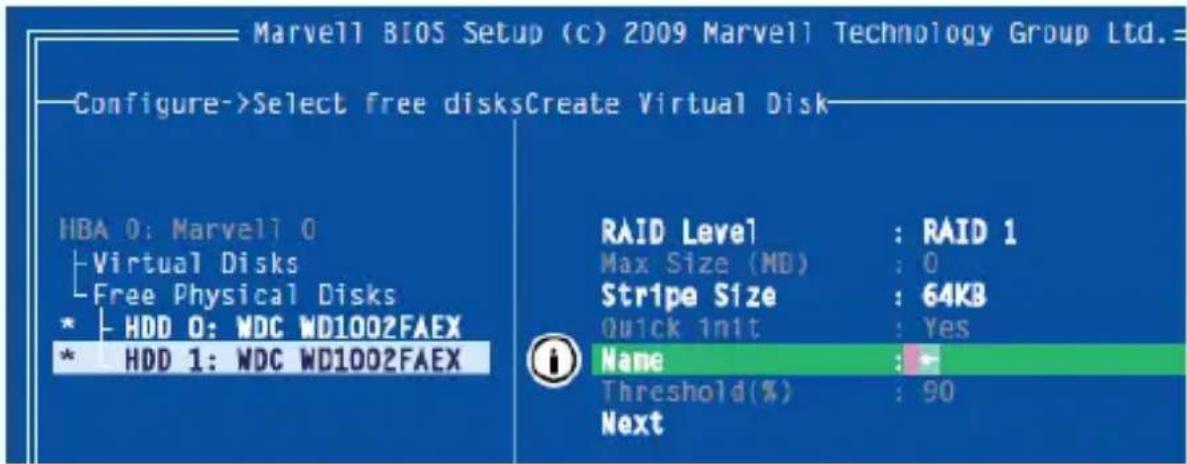

6. 仮想ディスクを作成する」設定オプションが「情報」ペイン（右側）に表示されます。ここ

で、RAIDレベルとその他の 設定オプションを選択することができます： a.RAID 0またはRAID 1では、2 HDDを選択してください。 b.RAID 0では、3 HDDを選択してください。 c.RAID 0またはRAID 10では、4 HDDを選択してください。

7. 仮想ディスクを設定後、「次へ」を強調表示し、<Enter>キーを押します。「Y」を押して、仮

想ディスクの作成を確認します。これで、トポロジーペイン（左側）に一覧表示されます。 管理コンソールを使用する場合 警 告！RAID仮想ディスクを作成すると、「仮想ディスクセット」に含まれるディスク内の すべてのデータが破壊されます。続行する前にはすべてのデータをバックアップして

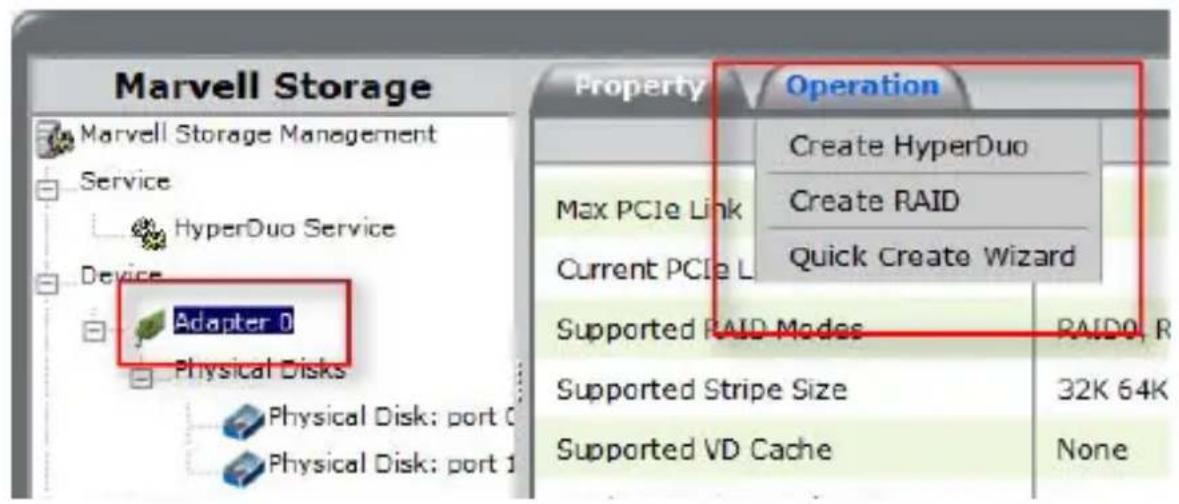

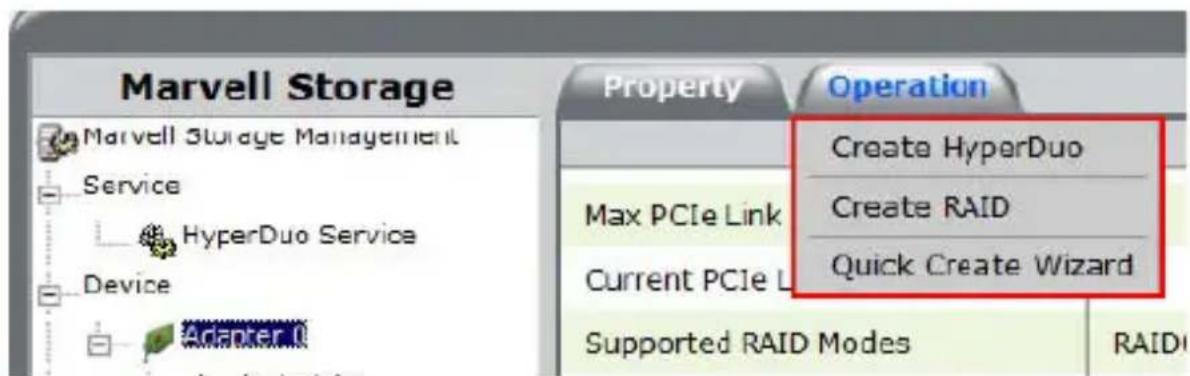

1. Marvell ストレ ージ・ユ ーティリティ（MSU）のメイン画面の左ペインからアダプタを

選択し、「動作」タブの上にマウスを置きます。

2. RAIDを作成する」を選択してくださいユーザマニュアル

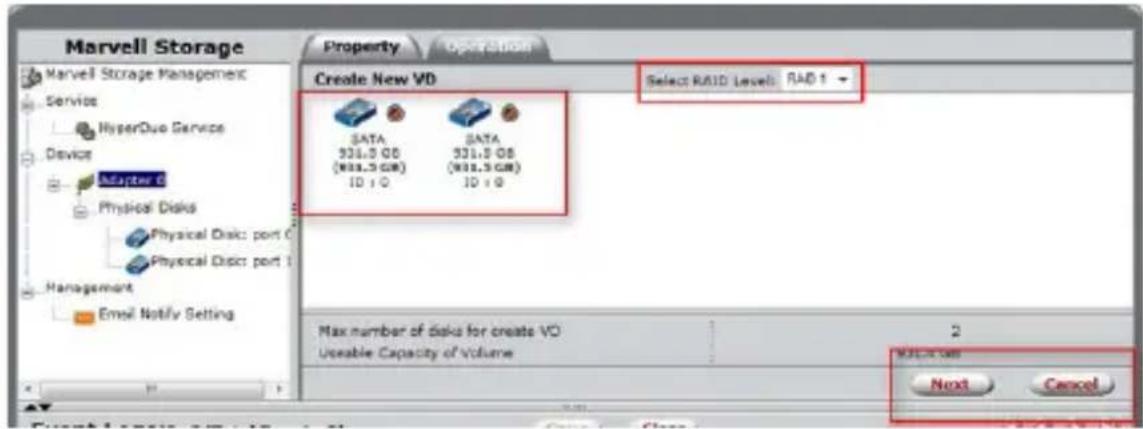

3. 「新規VDを作成する」画面が開いたら、「RAIDレベルを選択する」をクリックし、ドロップ

ダウンメニューから適切なRAIDタイプを選択します

4. これにより、RAIDセットの一部として使用したいディスクの横にチェックマークを入れる

ことができるようになります。選択が完了したら、「次へ」をクリックして、 選択内容を確認します。

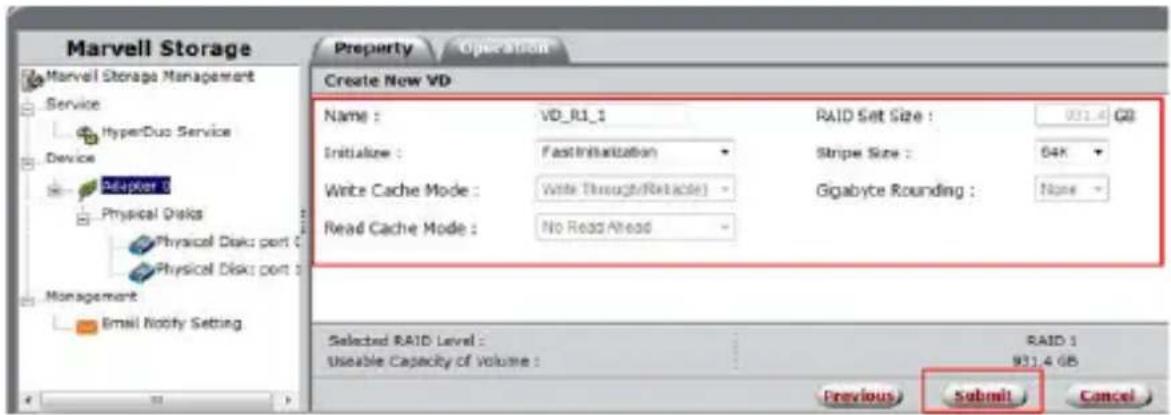

5. あなたのRAIDセットで使用する設定オプションが表示されます。必要なオプションを選

択し、「送信」をクリックして、変更内容を確認します。左ペインに仮想ディスクが表示され ます　－　左ペインから仮想ディスクを選択すれば、後から同じプロパティにアクセス できます。ユーザマニュアル

HyperDuoの設定 HyperDuoでは次の2つのモードから設定することができます。設定手順は次のセクション

• セーフモードは最高のフォールトトレラントを実現するのに最適な仮想ディスクを作成 します　-　優れたパフォーマンスを実現するためにSSDにコピーした頻繁にアクセス するファイルもHDDに保存することができます。既存データを含んだHDDと安心して一 緒にお使いになれます。SSDが故障しても、HDDが故障していなければ、セーフモードで 作成された仮想ディスクは部分的に再構築することができます。

• 容量モードはSSDを最大活用するのに最適な仮想ディスクを作成します　-　頻繁にア クセスするファイルはSSDに移動します（コピーではありません）。容量モードで作成さ れた仮想ディスクはセーフモードで作成されたものよりも読み取りや書き込みパフォー マンスに優れています。一方、再構築することはできません。 警 告！容量モードはデータ破壊プロセスです。容量モードを使用する前にはすべてのデー タをバックアップしてください。 Card BIOSを使用する場合

1. 起動後に、プロンプトされたら、Ctrl+Mを押し、カードBIOSユーティリティを入力します

<Ctrl>キー+<M>を 押 し 、 「 BIOS Setup」と入力するか、<Space>キーを押して続行します

2. 矢印キーを使って、「HBA0:Marvell 0」まで進み、<Enter>キーを押して選択します。

3. もう1度<Enter>キーを押すと、設定ウィザードが開きます。

4. 空いているディスクリストを矢印キーを使ってスクロールし、HyperDuoセットの一部となる

ドライバを選択します。<Space>キーを押し、ディスクを選択/選択解除します。 注 意：ディスクが選択されると、ディスクラベルの左に米印（*）が表示されます。

5. 必要なディスクを選択したら、<Enter>キーを押して続行します。

6. 「仮想ディスクを作成する」設定オプションが「情報」ペイン（右側）に表示されます。ここ

で、HyperDuoかRAID かを選択することができます。 注 意：デフォルトのHyperDuoモードは セーフモードです。ユーザマニュアル

7. オリジナルデータを維持する」を強調表示し、<Enter>キーを押して選択します。「はい」

または「いいえ」を選択し、 <Enter>キーを押します。 警告！「いいえ」を選択すると、「仮想ディスクセット」に含まれるディスク内のすべてのデ ータが破壊されます。続行する前にはすべてのデータをバックアップしてください。容量 モードはデータ破壊モードであるため、これが選択されているときには、「オリジナルデ ータを維持する」は選択できないようになっています。

8. 仮想ディスクを設定後、「次へ」を強調表示し、<Enter>キーを押します。「Y」を押して、仮

想ディスクの作成を確認します。これで、トポロジーペイン（左側）に一覧表示されます。 管理コンソールを使用する場合

1. Marvell ストレージ・ユーティリティ（MSU）のメイン画面の左ペインからアダプタを選択

し、「動作」タブの上にマウスを置きます。

2. HyperDuoを作成する」を選択してください

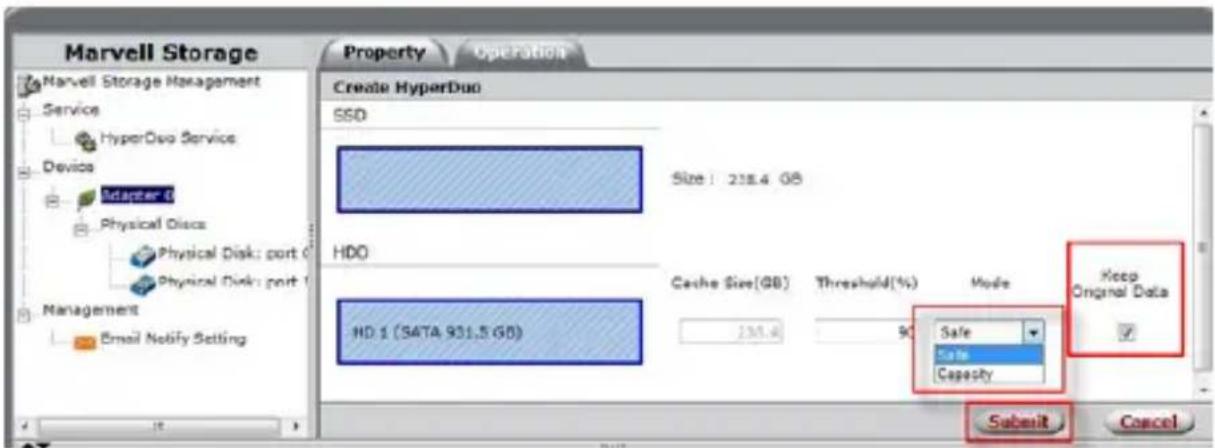

3. 右ペインのドロップダウンメニューから、「セーフモード」または「容量モード」を選択し

動作に適切なオプションを選択したら、「送信」ボタンをクリックします。 注 意：セーフモードが選択された場合、「オリジナルデータを維持する」チェックボックス にチェックを入れることができます。容量モードはデータ破壊モードであるため、このオ プションは選択できません。ユーザマニュアル

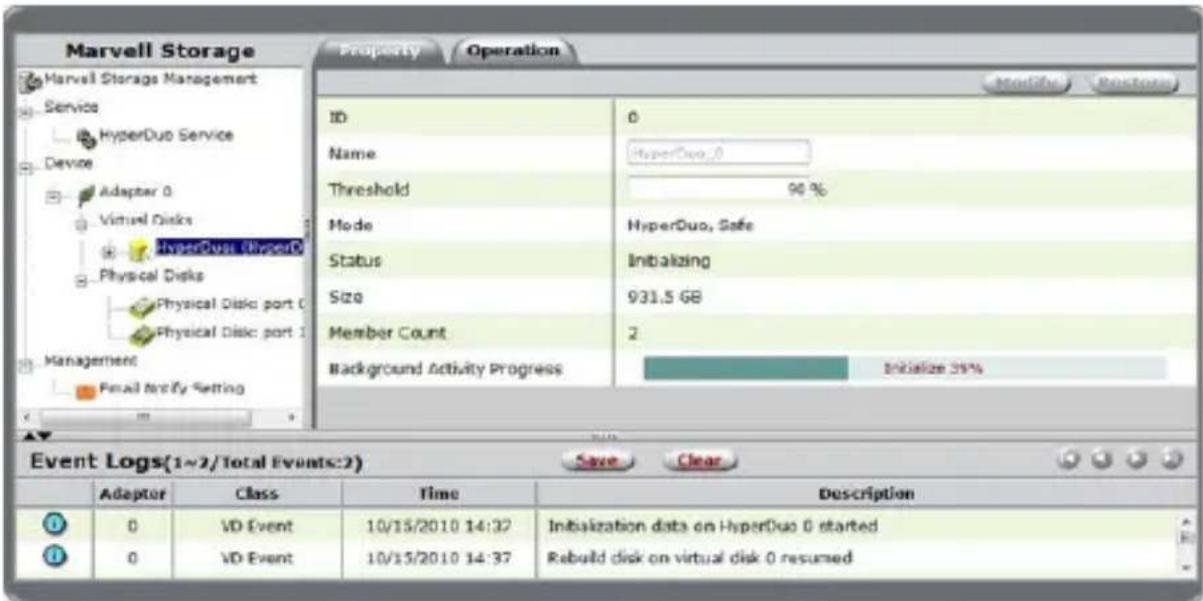

新しく作成されたHyperDuoドライブが左ペインに表示され、初期化が開始されます。初期 化の完了には最大で30分かかります。この動作中には、パフォーマンスが遅くなることがあ

HyperDuo の管理（Windowsのみ）

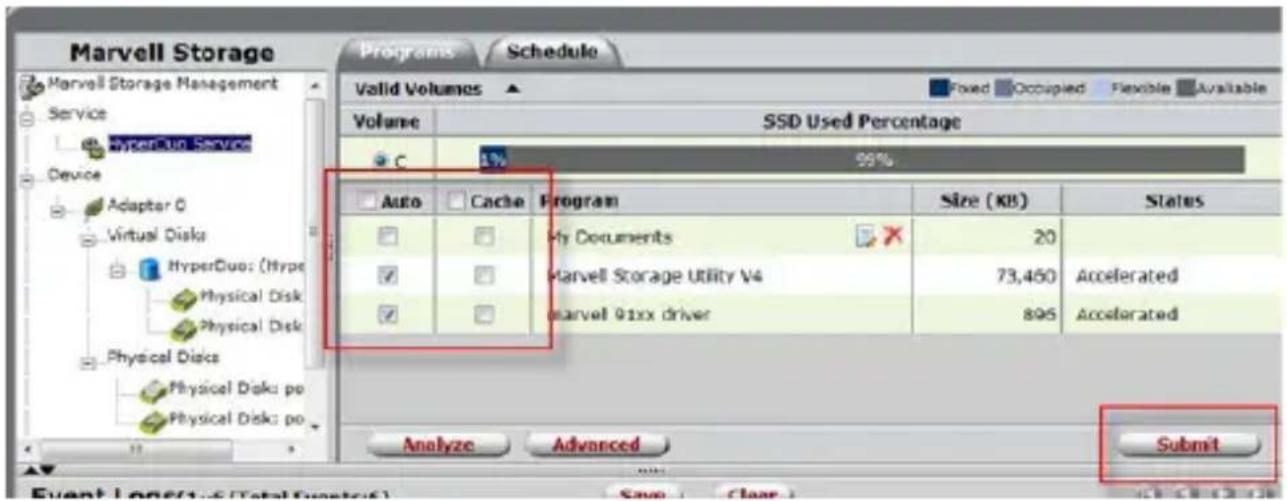

1. MSUの左のペインから、「HyperDuoサービス」を選択します。

2. 右ペインには利用可能なプログラムとフォルダが表示されるので、次のいずれかの最適

化モードにカスタマイズすることができます： a. 「自動」にチェックマークを入れると、MSUがフォルダやプログラムを自動で最適な状

b. 「キャッシュ」にチェックマークを入れるとフォルダやプログラムを手動で最適化する

c. どちらにもチェックマークを入れない場合、フォルダやプログラムは最適化されませ

3. 「送信」を選択し、変更内容を適用します。ポップアップウィンドウが表示されたら「OK」

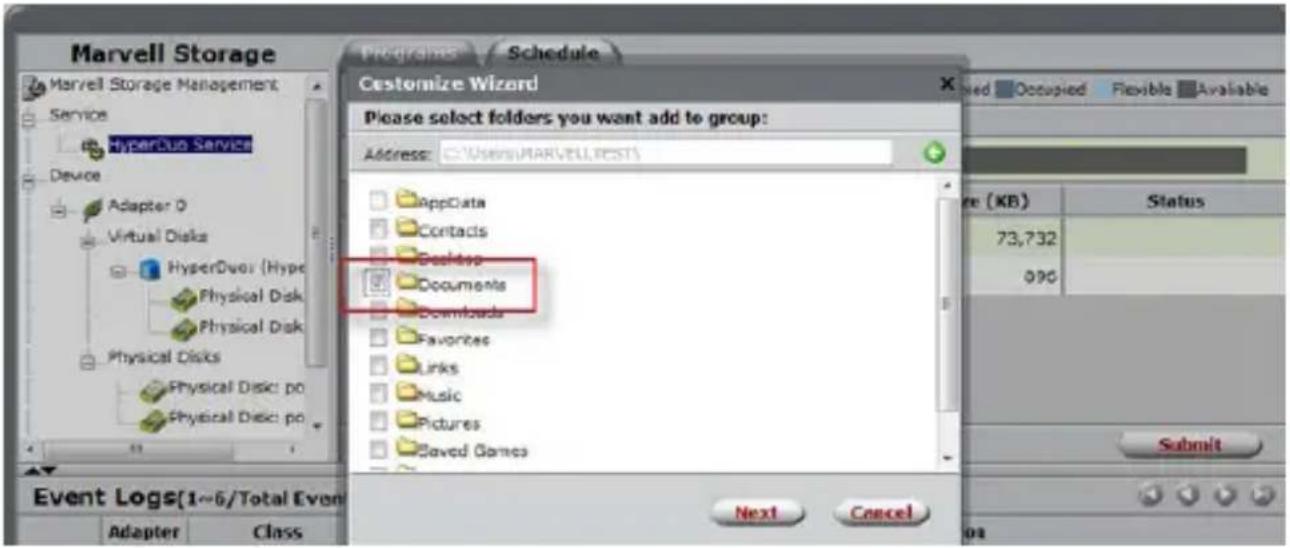

4. 最適化したいフォルダが表示されない場合は、「HyperDuoサービス」ペインから「高度

5. 「カスタマイズウィザード」が表示され、希望するフォルダが選択できるようになります。ユーザマニュアル

ホストインターフェース PCI Express 2.0 SATA Rev. 3.0

フルプロファイル/薄型 チップセットI D Marvell 9230

SATA:6Gbps RAIDサポート RAID 0、1、1+0

20% ~ 80% 相対湿度 外形寸法（幅×奥行き×高さ） 80mm x 120mm x 20mm

50g 対応オペレーティングシステム Windows XP（32/64ビット）/ Server 2003（32/64ビット）/ Vista（32/64ビッ ト）/ 7（32/64ビット）/ Server 2008 R2/ 8 （32/64ビット）、Mac OS 10.6/ 10.7/ 10.8、Linux ポートマルチプライヤ機能は、Mac OS ではサポートされません。ユーザマニュアル
