使用説明書 110VDSLEXT StarTech.com

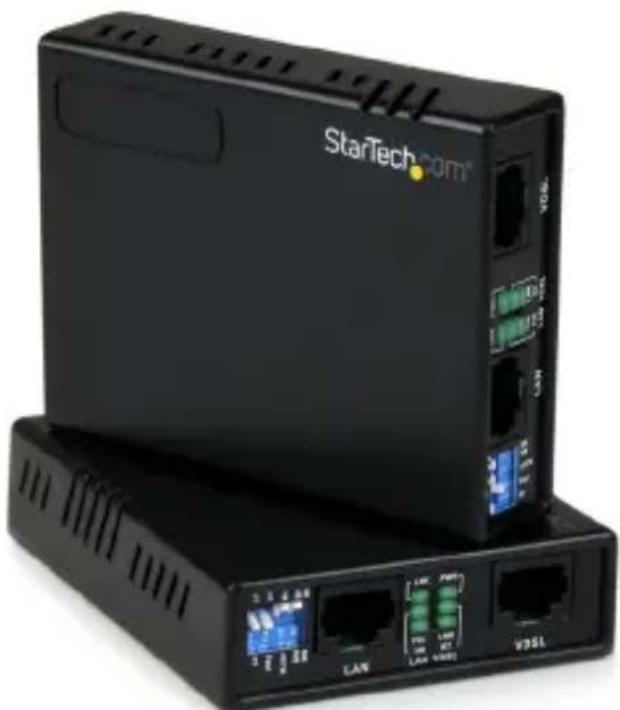

シングルペア線を用いた10/100 VDSL Ethernet エクステンダセット - 1km

110VDSLEXT
110VDSLEXTGB
110VDSLEXTEU

*実際の製品は写真と異なる場合があります。

最新の情報は www.startech.com でご確認ください

FCC準拠ステートメント

本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、無線信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：

• 受信アンテナの向きを変えるか、場所を変える。
• 製品と受信アンテナの距離を離す。
• 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。

- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

はじめに 1

パッケージの内容....1

インストール手順……1

ハードウェアインストール手順……1

操作方法 2

LEDディスプレイ....2

ディップスイッチの設定……2

コネクタアーキテクチャ 5

技術仕様 6

技術サポート 7

保証に関する情報……7

はじめに

パッケージの 内 容

• 2 x 110VDSLEXT/GB/EU ユニット
• 2 x RJ-45 - VDSL ケーブル
• 2x電源アダプタ
• ユーザマニュアル

インストール手順

ハードウェアインストール手順

1. 110VDSLEXT / GB / EU ユニットの1つをインストールして、4つのディップスイッすべてを上向き（OFF）の位置に設定します。こうしてユニットをCOモードにしま
2. 2つ目の110VDSLEXT/GB/EU ユニットの1つをインストールして、ディップスイッ2～4を上向き（OFF）の位置に設定し、ディップスイッチ1を下向き（ON）の位置設定します。こうしてユニットをC PEモードにします。
3. DC電源アダプタをユニットの後部パネルにあるポートに差し込んで利用可能な電源に差し込みます。
4. RJ45 Ethernetケーブルを110VDSLEXT / GB / EU ユニットのRJ45ポートに接続します。ケーブルのもう一方の端をEthernetデバイスに接続します。
5. 電話線を110VDSLEXT/GB/EUのVDSLポートに接続します。ケーブルのもう一方の端を反対の110VDSLEXT/GB/EUに接続します。
6. オプション: 必要に応じてディップスイッチ2～4を設定します（詳しくは、スイッチとモード設定 セクションをご覧ください）。3つのスイッチをCPEモードに設定し、1つのスイッチは必ずCOモードに設定する必要があるため、ディップスイッチ1はそのままにします。

操作方法

LEDディスプレイ

LAN LEDディスプレイ

LED 点滅 ON OFF
1	動作状況 リンクアップ リンクダウン
2	100 Mbps 10 Mbps
3	フル デュプレックス ハーフデュプレックス

VDSL LED ディスプレイ

LED 点滅	ON	OFF
1	動作状況	デバイス電源オン	デバイス電源オフ
2	-	CPEモード	CO モード
3	ゆっくり:アイドル速く:トレー ニング	リンク済み	オフライン

ディップスイッチの設定

110VDSLEXT / GB /EUには、次の構成用に4ポジションDIPスイッチが搭載されています。サイド、チャネル、レートリミット、およびSNR。

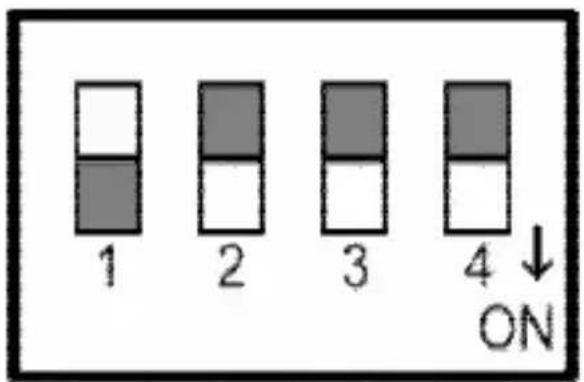

ピン1-CO-CPE スイッチ

OFF:ピン 1がOFFの位置にある場合は、110VDSLEXT / GB / EUはセントラルオフィス (CO) モードで動作します。

ON:ピン 1がONの位置にある場合は、110VDSLEXT / GB / EUはカスタマープレミスエクイップメント (CPE) モードで動作します。

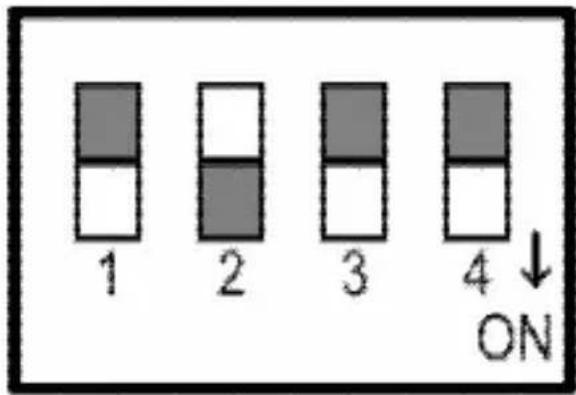

ピン2-インタラクティブノイズ保護

OFF：ピン2がOFFの位置にある場合は、110VDSLEXT/GB/EUはインタラクティブモードで動作し、最大250msのインパルスノイズのコミュニケーションを保護し、レインシを6ms以下にします。

ON: ピン 2がONの位置にある場合は、110VDSLEXT / GB / EUはファストモードで動作し、ダイレクトデータ転送のレイテンシを1ms以下にします。

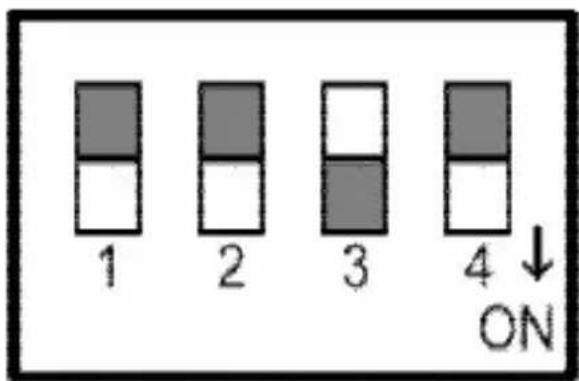

ピン 3 - バンドプラン

OFF：ピン3がOFFの位置にある場合は、110VDSLEXT/GB/EUはシンメトリックモードで動作し、ダウンストリームおよびアップストリームデータ転送をG.997バンドプンで実行します。

ON: ピン 3がONの位置にある場合は、110VDSLEXT / GB / EUはアシンメトリックモードで動作し、アシンメトリック近距離データ転送を利用可能な最高ラインレートで実行します。

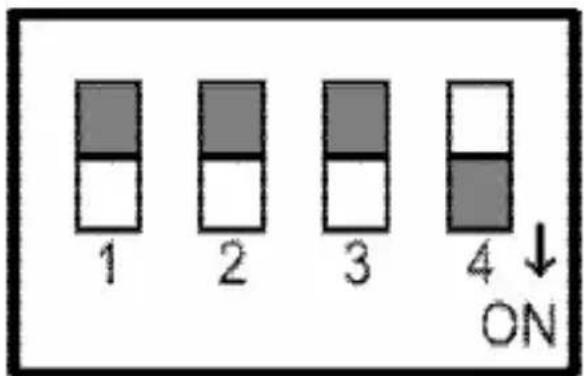

ピン4-ジェネラル・プロテクション

OFF：ピン4がOFFの位置にある場合は、110VDSLEXT/GB/EUは最大9dBまでのSNRで動作します。

ON: ピン 4がONの位置にある場合は、110VDSLEXT / GB / EUは最大6 dBまでのSNRで動作します。

コネクタ アーキテクチャ

Ethernetポート

ピン番号割当(MDI-X)
1	RX+; データ受信 +
2	RX-; データ受信 -
3	TX+; データ転送 +
4	未使用
5	未使用
6	TX-; データ転送 -
7	未使用
8	未使用

VDSLポート

ピン番号割当(MDI-X)
1	未使用
2	未使用
3	ANALOG 入力/出力
4	ANALOG 入力/出力
5	未使用
6	未使用
7	未使用
8	未使用

技術仕様

	110VDSLEXT
	110VDSLEXTGB
	110VDSLEXTEU
LANインターフェース	RJ-45コネクタ
	IEEE 802.3 / 802.3u / 802.3x 対応
	10/100 Base-Tオートネゴシエーション、自動 MDI/MDI-X
VDSLインターフェース	RJ-45コネクタ
	DMTエンコード
	ITU-T G993.1/993.2 対応
	サージ保護機能内蔵
ディップ ス イッチ	4 ポジション
LED	LAN: ACT/LNK、10/100 Mbps、ハーフ/フル デュプレックス
	VDSL: 電源オン/オフ、CO/CPE、スタンバイ/トレインド/リンク
電源	12VDC、1A出力、3.5mmジャック
電力消費	最大4.2 ワット
外形寸法	95.5 mm x 72.0 mm x 22.0 mm
