商品タイプ	デスクトップコンピュータ
ブランド	Axis
モデル	S9001 Mk II
寸法（幅×奥行×高さ）	180 × 400 × 380 mm
重量	8.5 kg
電源	250 W、内蔵電源ユニット
プロセッサ	第11世代 Intel Core i5
RAMメモリ	8GB DDR4（最大32GBまで拡張可能）
ストレージ	SSD 256GB + HDD 1TB
オペレーティングシステム	Windows 10 Pro プリインストール
接続性	Wi-Fi 6、Bluetooth 5.0、ギガビットイーサネット
ポート	USB 3.0×4、USB 2.0×2、HDMI×1、VGA×1、RJ45×1、オーディオジャック
主な機能	オフィス作業、インターネット閲覧、マルチメディア、軽い写真編集
お手入れと掃除	乾いた布で通気グリルを定期的にほこりを拭き取ってください。液体製品は使用しないでください。
セキュリティ	ケンジントンロック用スロット、BIOSパスワード
交換部品と修理可能性	サイドパネルからRAMとハードディスクにアクセス可能。電源ユニットは交換可能。
一般情報	屋内使用、動作温度5-35°C、湿度20-80%

よくある質問 - S9001 Mk II AXIS

初めてコンピュータを設置するにはどうすればよいですか？

電源ケーブル、モニター、キーボード、マウスを接続してください。コンピュータの電源を入れ、画面の指示に従ってWindowsを設定してください。

コンピュータの電源が入らない場合はどうすればよいですか？

電源ケーブルが正しく接続されているか、背面の電源スイッチがONになっているか確認してください。問題が解決しない場合は、別のコンセントを試してください。

RAMメモリを増設するにはどうすればよいですか？

コンピュータの電源を切り、サイドパネルを取り外し、互換性のあるRAMモジュールを空きスロットに正しい向きで挿入してください。推奨構成についてはマニュアルを参照してください。

追加のモニターを接続できますか？

はい、背面のHDMIまたはVGAポートを使用してください。Windowsの表示設定で拡張モードまたは複製モードを設定してください。

コンピュータ内部を掃除するにはどうすればよいですか？

コンピュータの電源を切り、プラグを抜いてください。サイドパネルを開け、ファンや部品のほこりを掃除機やエアダスターで取り除いてください。手で回路に触れないでください。

過熱した場合はどうすればよいですか？

通気グリルが塞がれていないことを確認してください。ファンが動作しているか確認してください。ほこりを取り除いてください。問題が続く場合は、技術者に連絡してください。

BIOSパスワードをリセットするにはどうすればよいですか？

ケースを開け、マザーボード上のCMOSジャンパを見つけ、数秒間1-2から2-3に移動させ、元の位置に戻してください。正確な位置についてはマニュアルを参照してください。

プロセッサをアップグレードすることは可能ですか？

プロセッサははんだ付けされているか交換不可です。アップグレードは推奨されません。より高いパフォーマンスが必要な場合は、上位モデルを検討してください。

コンピュータを工場出荷時の設定にリセットするにはどうすればよいですか？

Windowsで、[設定] > [更新とセキュリティ] > [回復]に進み、[このPCを初期状態に戻す]を選択してください。指示に従ってください。事前にデータをバックアップしてください。

この製品の交換部品はどこで入手できますか？

Axisカスタマーサービスに連絡するか、正規販売店にお問い合わせください。電源ユニットやハードディスクなどの一般的な部品はオンラインで入手可能です。

使用説明書 S9001 Mk II AXIS

本製品を設置する前に、このインストールガイドをよくお読みください。インストールガイドは、後で参照できるように保管しておいてください。

危険危険レベル

危险

回避しない場合、死亡または重傷につながる危険な状態を示します。

警告

回避しない場合、死亡または重傷につながるおそれのある危険な状態を示します。

注意

回避しない場合、軽傷または中程度の怪我につながるおそれのある危険な状態を示します。

注

回避しない場合、器物の破損につながるおそれのある状態を示します。

その他の他のセナゼンズルベル

重要

製品を正しく機能させるために不可欠な重要情報を示します。

注意

製品を最大限に活用するために役立つ有用な情報を示します。

安全安頒手順

警告

- 本製品の設置は、訓練を受けた専門技術者が行ってください。

注意

- 銳利な金属エッジに注意してください。取り付け時は耐切創手袋を使用してください。

注

• 本製品は、お使いになる地域の法律や規制に準拠して使用してください。
• 本製品は乾燥した換気のよい環境に保管してください。
• 本製品に衝撃または強い圧力を加えないでください。
• 本製品に振動を加えないでください。
• 本製品を設置する際には、適切な工具のみを使用してください。電動工具を使用して過剰な力をかけると、製品が損傷することがあります。
• 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。
• 清掃には、きれいな水に浸した清潔な布を使用してください。
• 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらのアクセサリーは、Axisまたはサードパーティから入手できます。
• Axisが提供または推奨する交換部品のみを使用してください。
• 製品を自分で修理しないでください。修理については、Axisサポートまたは販売代理店にお問い合わせください。

注

- 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を使用してください。

本製品は、内部リアルタイムクロック(RTC)用電源として、3.0VCR2032リチウムバッテリーを使用します。このバッテリーは、通常条件下で最低5年間使用できます。

必要な場合以外はバッテリーを交換しないでください。バッテリーの交換が必要な場合は、Axisサポート(www .axis.com/techs)まででご連絡ください。

リチウムコイン型3.0V電池は、1,2-ジメトキシエタン(エチレングリコールジメチルエーテル(EGDME)、CAS番号110-71-4)を含有しています。

警告

• バッテリーは、正しく交換しないと爆発する危険があります。
• 交換用バッテリーとしては、同一品またはAxisが推奨するバッテリーのみを使用してください。
• 使用済みバッテリーは、地域の規制またはバッテリーメーカーの指示に従って廃棄してください。

インネストモトルガルガイド

このインストールガイドでは、AXISS1016MkII、AXISS9001MkIIおよびAXISS9002をインストールする手順について説明します。製品の使用の詳細については、AxisのWebサイト(www.axis.com)をご覧ください

設置護顱手順

1. パッケージの内容、ツールなど、設置に必要な物が揃っていることを確認します。77 ペを参照してください。
   2.ハードウェアの概要を確認します。78 ペを参照してください。
   3.ケーブルを接続します。81 ペを参照してください
   4.ソフトウェアをセットアップします。83 ペを参照してください
   5.ネットワーク設定。83 ペを参照してください
   6.開始します。83 ペを参照してください

パッパサゲの内容内容

• AXISCameraStationS1016MkIIレコーダー、または AXISCameraStationS9001MkIIデスクトップターミナル、または AXISCameraStationS9002デスクトップターミナル
• コンピューターのマウス
• キーボード
• 電源ケーブル
• ミニディスプレイポートアダプタ(AXISS9002)
• 安全および規制ドキュメント
• インストールガイド(本書)

ハードウドアの概要概要

フロン中 およおよび ヴAXIS SAX16 MK10 MAXIS S9002 S9002

1 電源ボタン、電源ランプ
2 マイクロフォンコネクタ
3 ヘッドフォンコネクタ
4 USB 2.0 コネクタ (2)
5 USB 3.0 コネクタ (2)

6 ドライブ状態ランプ

7 電源診断ランプ

8 電源診断ボタン

9 電源 コネクタ

10 バックパネルコネクタ、80 ページを参照

11 グラフィックカード、79 ペまたは

80 ページ (AXIS S9002) を参照してください

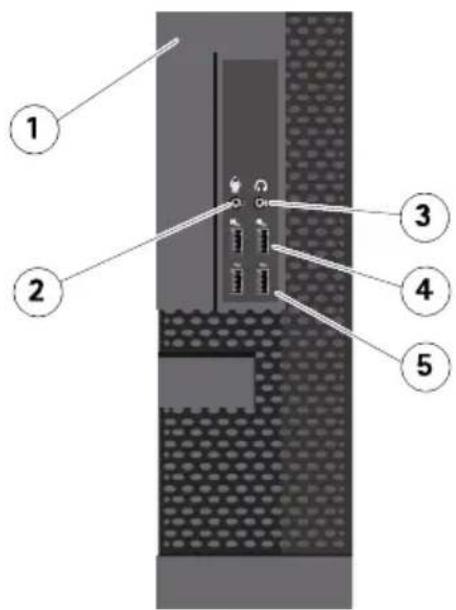

フロン中 およおよさ ダAXS S900S M900MH

1 電源ボタン
2 マイクロフォンコネクタ
3 ヘッドフォンコネクタ
4 USB 2.0 コネクタ (2)
5 USB 3.0 コネクタ (2)
6 バックパネルコネクタ、81 ページを参
7 グラフィックカード、79 ページを参照
8 電源 コネクタ
9 電源診断ボタン
10 電源診断ランプ

グラグオックカタガポパネAXIS S1AX16 MK10NX1AXIS S900S MK900M1k

1 DVI - 1 コネクタ
2 ディスプレイポートコネクタ

グラグオックカタボーパンパネXILS S9002 S9002

1 ミニディスプレイポートコネクタ (4)

バッケッパネルネAXIS S10X16 MK10M6AXIS S9002 S9002

1 PS/2 マウスコネクタ
2 ネットワークリンクランプ
3 ネットワーク コネクタ
4 ネットワーク状態ランプ
5 USB 2.0 コネクタ (2)

6 使用しないでください(シリアルコネク
7 ライン 出力 / スピーカーコネクタ
8 PS/2 キーボードコネクタ
9 USB 2.0 コネクタ (2)
10 使用しないでください(ディスプレイオ
11 USB 3.0 コネクタ (2)
12 使用しないでください ( VGA コネクタ )
13 ライン入力 / マイクロフォンコネクタ

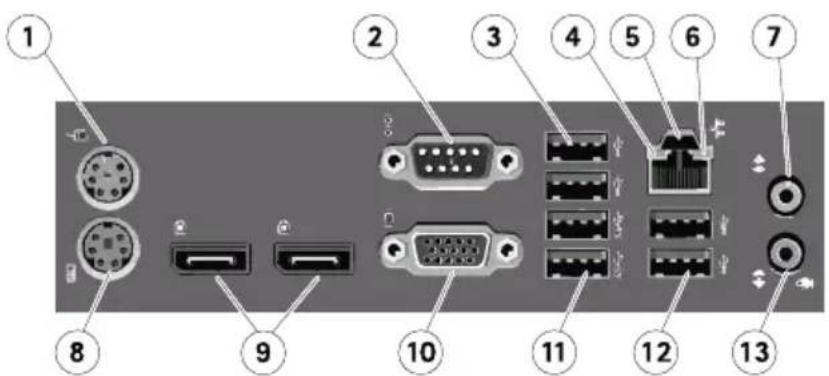

バッケッパネルネAXIS S8009 M800MH

1 PS/2 マウスコネクタ
2 使用しないでください(シリアルコネク
3 USB 2.0 コネクタ (2)
4 ネットワークリンクランプ
5 ネットワーク コネクタ
6 ネットワーク状態ランプ
7 ライン出力/スピーカーコネクタ
8 PS/2 キーボードコネクタ
9 使用しないでください(ディスプレイオ
10 使用しないでください ( VGA コネクタ )
11 USB 3.0 コネクタ (2)
12 USB 2.0 コネクタ (2)
13 ライン入力 / マイクロフォンコネクタ

ケーグルの接続接続

重要

このセクションの手順を開始する前に、コンピューターに付属の安全情報をお読みください。詳細については、AxisのWebサイト(wwwご覧ください。

在axis.com

注意

一部のデバイスは、別途注文しない限り含まれていない場合があります。

1. モニターをグラフィックカードに接続します。79 ぺ および80 ペー ジを参照してください

2.USBキーボードとマウスを接続します。

5.モニターとコンピューターの電源ボタンを押します。

ソフトウェアのたのセアトップ

コンピューターの電源を入れると、Windowsオペレーティングシステムが起動します。画面上に表示される指示に従い、必要な情報を提供してください。Windowsインストールを構成すると、Get Started Applicationが自動的に起動します。画面の手順に従います。

ネッネワトウ設定設定

AXISCameraStationでは、LAN(ローカルエリアネットワーク)またはWAN(ワイドエリアネットワーク)に接続されたカメラおよびビデオエンコーダからのビデオを録画、再生することができます。カメラとビデオエンコーダの設置状況に応じて、『AXIS CAXISRA Stationマニュアル』(www .axis.co)の「ネットワークとセキュリティの設定」に記載の指示に従ってください。

AXIS Camera Stationerで計画作業の開始開発016 Mk II SNV016

AXISCameraStationClientを起動すると、「「AXIS Camera Stationerでの作業の開始開始」ウィザードが自動的に開始します。「「AXIS Camera Stationerでの作業の開始開始を利用して、カメラの追加や録画の設定と有効化をすばやく行うことができます。

1. インストール済みのライセンスを登録します。
2. ローカルのS10サーバーに接続します。
3. 追加するカメラとビデオエンコーダを選択します。
   4.録画方法と録画の保存先を選択します。
   5.設定を確認し、[完 完 完]をクリックすると、カメラが追加されます。
   AXISCameraStationでの録画および表示の開始

詳細については、内蔵のヘルプまたはAXISCameraStationユーザーマニュアル

(www .axis.co)在参照してください

AXIS Caxlera Stationer Stationer開始開始開始001 M900189002 S9002

AXISCameraStationClientを起動すると、「「AXIS CAXlora StationCarne作業の開始」ウィザードが自動的に開始します。「「AXIS CAXlora StationCarne作業の開始利用して、カメラの追加や録画の設定と有効化をすばやく行うことができます。

注意

次の手順を開始する前に、AXISCameraStationサーバーが、AXISS1016MkII/AXISS1032MkII/AXISS1048MkIIレコーダー上で実行中であることを確認してください。

§10レコーダーに接続します。

追加するカメラとビデオエンコーダを選択します。

録画方法と録画の保存先を選択します。

設定を確認し、[完 完完了をクリックすると、カメラが追加され、AXISCamerationでの録画または表示が開始されます。

詳細については、内蔵のヘルプまたはAXISCameraStationユーザーマニュアル(www .axis.com)を参照してください

仕様仕様

注意

製品は地域によって異なる場合があります。次の仕様は、法律によりコンピューターと共に発送することが求められているもののみです。コンピューターの構成の詳細については、[スタート]>[ヘルプとサポート]をクリックし、コンピューターに関する情報を表示するオプションを選択してください。

電源電源

	AXISS1016MkII/AXISS9002	AXISS9001MkII
電圧	100VAC~1200VACC~240VAC
コイン型バッテリー	3VCR2032リチウムコイン型	3VCR2032リチウムコイン型
ワット数 315W	365W
1075B最大軽散

注意

熱放散は電源のワット数定格を使用して計算されます。

物理物職仕様

	AXISS1016MkII/AXISS9002	AXISS9001MkII
高さ	360.00mm290mm
幅	175.00mm930mm
奥行	417.00mm312mm
重量(コンピューターのみ)	8.0kgAXISS90029.5kgAXISS1016MkII	8.0kg

環境性様

	AXISS1016MkII/AXISS9002	AXISS9001MkII
動作温度	5°C~35°C5°C~45°C(65W以下のプロセッサーに限定。グラフィックカード無しの場合	5°C~35°C5°C~45°C(65W以下のプロセッサーに限定。グラフィックカード無しの場合

関連轟報情報

本書の最新バージョンについては、www .axis.cdmアクセスしてください。

ユーザーズマニュアルは、 www .axis.com 入手できます。

www .axis.com/techslpアクセスして、ご使用のネットワーク製品の新しいファームウェアがリリースされていないかを確認してください。現在インストールされているファームウェアのバージョンを確認するには、[Setup [About] (設定設定バージョン情報参照してください。

Axisラーニングセンター(www .axis.com/academy)アクセスしてください。役に立つトレーニング、ウェブセミナー、チュートリアル、ガイドをご用意しています。

保証備報情報

Axisの製品保証と関連情報については、www .axis.com/warrantをご覧ください

InstallationGuide

AXISCameraStationS10RecorderSeries
