使用説明書 Tablet Mangement Desktop Module for iPad Ergotron

まずタブレットの充電手順に従ってから、次ジの同期セットアップの手順に従います。

タブレットマネジメントカート (Tablet Management Cart) のセットアップおよび使用ガイド

1 開始する前に、カートの電源コードが壁の電源から抜かれていることを確認してください。 モジュールのロックを解除してドアを開きます。

2 プラスドライバを使用して、モジュールの内部側面にある2本のねじを取り外します。後で再度取り付けるため、ねじを保存しておきます。

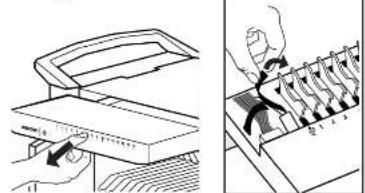

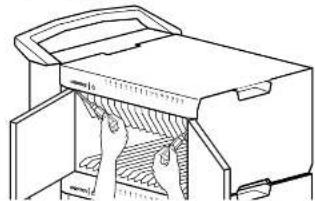

3 出します。引き出しを完全に引き抜く前に、2本のケーブルをプラグから抜いておく必要があります。ストラップを開くと、2本のケーブルに触ることができます。

4 USBとDC電源ケーナルをソフトから抜きます（DCコネクタの下にあるレバーを押し上げて抜いてください）。引き出しを引き抜くことができるようになりました。

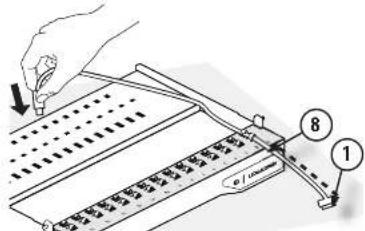

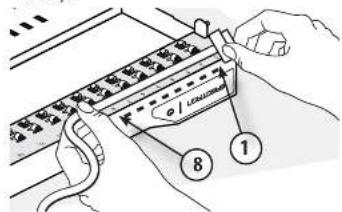

5 カート上に引き出しを裏返しに置きます。たるみが出ないように、番号1から8に沿ってタブレットのUSBケーブルを引き出しの上に並べます（破継で表示されています）。

6 前の手順で測定したゆるみを保ちながら、タブレットのUSBケーブルを引き出しの奥にある穴に通します。

7 ナイザーに余分なUSBケーブルを巻き付けます。

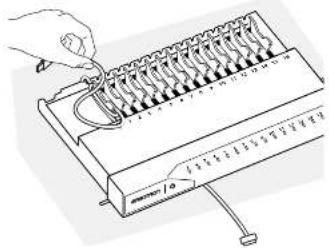

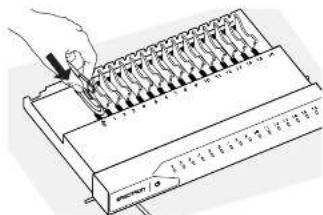

8 USBケーブルを対応するUSBポートに接続します。このモジュールに入れる残りのタブレットにも、USBケーブルの手順5～8を繰り返します。

9 引き出しの一部分をモジュールにスライドさせて入れます。USBとDCケーブルを再度接続し、ストラップをケーブルに巻き付けます。

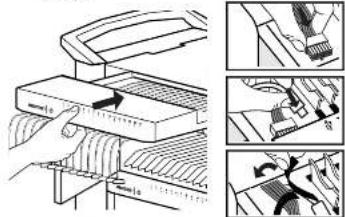

10 引き出し全体をモジュールにスライドさせて完全に入れます。

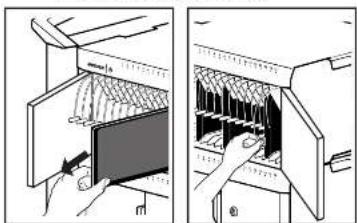

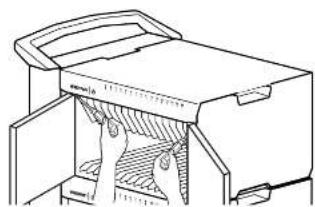

11 タブレットをモジュールに入れます。タブレットのUSB充電ケーブルをタブレットに接続します。他のモジュールにも、手順1から10を繰り返します。

電源コードは、カートの電源を入れたり切ったりするのに使用します。

MacまたはPCノートブックのUSBケーブルが同期のためにカートに接続されていない限り（次ページのタブレットの同期セットアップ

をご覧ください）、カートの電源コードが接続されている時には充電が行われます。

カートの電源コードは、電源を入れたり切ったりする接続/切断デバイスとして機能します。

777-24-014-W-01 rev B

211//28

1 タブレット充電のセットアッ 続き

LED - インジケータ

タブレットマネジメントカート (Tablet Management Cart) のセットアップおよび使用ガイド

パワーインジケータ - 同期および充電状況が以下の信号で表示されます。

オフ=モジュールへの電源が入っていない状態。

オン - 点灯=タブレットが充電中。

オン - 低速点滅=コンピュータが補助USBアウトレットに接続されていて、タブレットに同期の準備が整っている、またはタブレットが同期中。

オン - 高速点滅=フォルトステータス。すべてのケーブルがケーブル引き出し内に正しく装着されていることを確認してください。問題が継続する場合は、エルゴトロン・カスタマーサポートまでお問い合わせください。

1-16 インディビジュアルステータスインジケータ (ISI) - モジュールの各タブレットに対応する連続番号のLED*: 緑完全に充電済み。

黄色=充電中。

*モジュールが同期されている場合、すべてのISIが緑色になります。

2 タブレットの同期セットアップ

同期の手順を開始する前に、タブレット充電の手順を完了してください。

ノートブックをタブレットに同期

付属のUSBケーブルがモジュール外側のUSBポート経由でホストのノートパソコンに接続されると、タブレットはUSBデバイスとしてマウントされます。 Apple iPadまたはiPod Touch

デバイスは、iTunesを使用してホストのノートパソコンに同期します。MacまたはPCノートパソコンの電源がオンになっていて、ノートパソコンにiTunesが実行されている場合、USBケーブルガノートパソコンからモジュール外側のUSBポートへ接続されると、デバイスは自動的にノートパソコンに同期します。iTunesとAppleデバイスの特定のセットアップについては、同梱されている別の説明書をご覧ください。他のすべてのタブレットにおけるホストのノートパソコンへの同期方法に関する情報や手順については、タブレットメーカーの製品ガイドをご参照ください。

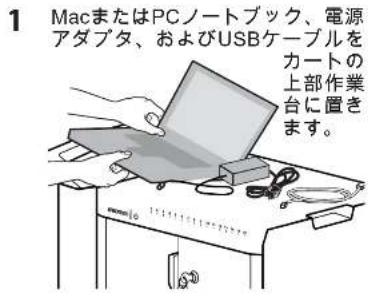

1 MacまたはPCノートブック、電源 アダプタ、およびUSBケーブルを カートの 上部作業 台に置きます。

2 USBおよび電源アダプタケーブルをノートブックに差し込みます。 ケーブルの端をカートの横にたらし、電源アダプタをストラップでん窪部にめます。

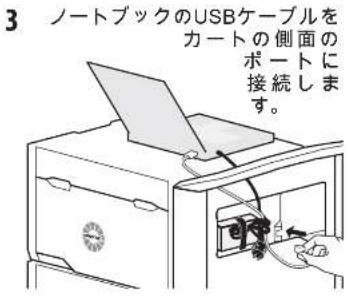

3 ノートブックのUSBケーブルを カートの側面の ポートに 接続します。

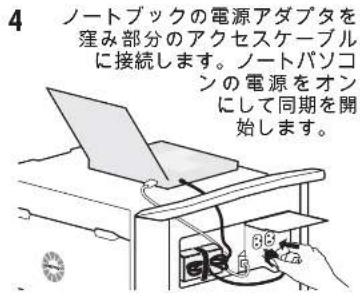

4 ノートブックの電源アダプタを 達み部分のアクセスケーブル に接続します。ノートパソコンの電源をオン にして同期を開 始します。

777-24-014-W-02 rev E

3 安全性

タブレットマネジメントカート (Tablet Management Cart) のセットアップおよび使用ガイド

カートおよび機器の電気面の安全性

電源ケーブルが付いている機器の使用に伴う特定のリスクがあります。子供が近づける場所にカートが配置されている場合、これらのリスクを認識し、回避する必要があります。

警告：以下の電気面の安全上の注意を守らない場合、火事または感電によって死に至る可能性があります。

④ 電気ケーブルは危険となり得ます。取り扱いを誤ると、火事または感電によって死に至る可能性があります。

・両極/ニュートラル・ヒューズ
・各使用前に電源ケーブルを徹底的に点検してください。
・損傷しているケーブルを使用しないでください。
・コンセントに完全にプラグを差し込んでください。
・コンセントから抜く場合はプラグをつかんでください。
・ケーブルを引っ張って抜かないでください。
・接続させる際には無理な力を加えないでください。
・延長ケーブルにケーブルを接続しないでください。
・ケーブルの金属製ブロングやピンを取ったり、曲げたり、改造したりしないでください。
・ケーブルの上に物を走らせたり、引きずったり、置いたりしないでください。
・ケーブルの上を歩かないでください。
・オーバーヒートを避けてください。ケーブルは伸ばしておき、何かで覆ったりしないでください。
・ケーブルを、出入り口や、天井、壁、床の穴に通さないでください。

カートが水に濡れないようにしてください。

・濡れた時は使用しないでください。

・カートは引火性の液体や気体の近くに置かないでください。

カート使用の安全性

カートは移動させる際、または（充電または保管のために）配置されている間、その使用に伴う特定のリスクがあります。子供が近づける場所にカートが配置されている場合、これらのリスクを認識し、回避する必要があります。

警告：以下のカート使用における安全性の注意を守らない場合、深刻な人身事故または機器の損傷につながる可能性があります。

その操作のあらゆる側面に精通している成人の監督がない場合は、子供にカートを移動させないでください。

・何人もカートに座ったり、立ったり、よじ登ったりしないでください。

・カートを底から持ち上げないでください。

・ファンや通気孔をふさがないでください。オーバーヒートを防ぐため、ファンと通気孔の周りには少なくとも127ミリメートル（5インチ）の空間を確保してください。

カートは屋内でのみ使用するように設計されています。

・このガイドに記載された内容以外の機器を運ぶ、または保管するためにカートを使用しないでく

ださい。

・カートに液体またはクリーニング用品を保管しないでください。

・カートの上や棚に重い物を置かないでください。

- 上に置ける最大可搬重量は11.4キロ（25ボンド）です。

- 棚に置ける最大可搬重量は16キロ（35.2ボンド）です。

カートの移動

・カートを移動する前に：

1.壁から電源ケーブルを抜きます。

1. ケーブルは巻き上げられ、安全であることを確認します。

3.ドアを閉じてロックします。

1. 上部作業台から物を取り除きます。

5.キャスターのロックを解除します。

・最適な状態で移動させるため、また筋を痛めたりしないように、カートを押してください（引かないでください）。

・砂利道のように荒く、でこぼこした、または不規則な表面上でカートを移動しないでください。

カートの配置

カートを配置している時は、これらの安全性の警告を守ってください。
・往来の激しい場所にカートを配置しないでください。
・ケーブルを、出入り口や、天井、壁、床の穴に通さないでください。
・ケーブルを、廊下や教室、または踏まれる可能性のあるその他の場所に通さないでください。

カートの電源コードは、電源を入れたり切ったりする接続/切断デバイスとして機能します。

注意：エルゴトロンが明示的に承認していない変更や調節を加えると、ユーザーは機器を操作する権限を喪失する可能性があります。

ERGOTRON | タブレットマネジメント カート ( Tablet Management Cart ) 入力/出力220/230/240 V～4.3 A50/60 Hz CE e 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圧は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz、 電圜は1GHz。

ERGOTRON タイプマネジメントカート (Tablet Management Cart) 入力/出力 100/120 V~, 9.1 A, 50/60 Hz C US 35MR LISTED UL 60950アクセサリー このデバイスはEC規則バート15に準拠しています。 操作においては、以下2つの条件を前提としています。 。このデバイスは、有害な干渉を引き起こしません。 が、このデバイスは、不適切な操作を引き起こず可能性のある干渉も含め、受け取るすべての干渉を受け入れますとのクラスのデジタル機密は、カナダICES 003に準拠していますか est conforme à la nombre NM8-003 du Canada. 警告 転留注意!成人の高層なしで子供にカートを除わせないでください。この障害に従わない場合、けがや故障の原因となります。 カートの側面を押さないでください。 カートを引かないでください。 中国型 822-873-03-0

4 仕様

このデバイスはFCC規則パート15に準拠しています。操作においては、以下2つの条件を前提としています。1) このデバイスは、有害な干渉を引き起こしません。2) このデバイスは、不適切な操作を引き起こす可能性のある干渉も含め、受け取るすべての干渉を受け入れます。このクラスAのデジタル装置はカナダICES-003に準拠しています。/Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

カートの寸法

幅23" x 奥行18.4" x 高さ39.3" (58.4 x 46.7 x 100 cm)

カートの重量（装備品なしの状態）

モジュール2個付きカート 95 lbs (43.1kg)

モジュール3個付きカート 119 lbs (54.1 kg)

定格可搬重量

上部作業台表面 25 lb (11.3 kg)

一番下の棚（モジュール2個付きカートの

み)

25 lb (11.3 kg)

タブレット最大サイズ

個々のタブレット寸法（カバーを含む）：

最高 高さ10.8 x 幅7.7 x 奥行0.95 in (27.4 x

19.6 x 1.3 cm) まで

個々のタブレット重量：最高2.2 lb (1 kg)

まで

LEDステータスインジケータ（ISI）- オプション機能

ライトで電源の状態と同期アクティビティを示す

モジュール2個付きカート 32 LEDライト

モジュール3個付きカート 48 LEDライト

Warranty

サービスおよび保証について詳しくは、www.ergotron.comをご覧ください。

冷却/換気

各モジュールに5ボルトDCの連続運転フ

アン1個

外部電源コンセント

コンセント1カ所または2カ所（地域により異なる）

100/120 V一、3A、50/60 Hz または

220/230/240 V\~、1.5A、50/60 Hz

捆包寸法

46.1 x 29.9 x 22.8 in (117 x 76 x 58 cm)

捆包重量

モジュール2個付きカート 140 lb (64 kg)

モジュール3個付きカート 168 lb (76 kg)

パワーシステム

100/120 V～、9.1A、50/60 Hz または

220/230/240 V—、4.3A、50/60 Hz

地域やカートのモデルによって異なる

転倒テスト/角度：10度

環境

温度範囲：

操作時 0°\~30°C (32°\~86°F)

保管時 -40^ 60^ ( -40^ 140^ )

相对湿度（最大）

操作時 10%～90% (結露なし)

保管時 5%\~95% (結露なし)

高度（最大）：2000 m (6,562 ft)

互換性：USB充電タブ

レットのみ。以下を含

む：Apple iPad、Apple

iPod Touch、バーンズ&

ノーブルNook(ヌック)

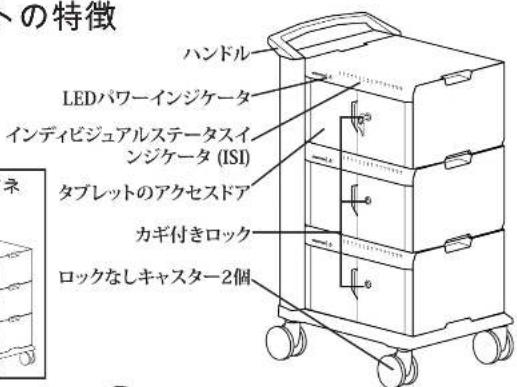

モジュール2個付きマネ ジメントカート 一番下の棚

の特徴 ハンドル LEDパワーインジケータ インディビジュアルステータスインジケータ (ISI) タブレットのアクセスドア カギ付きロック ロックなしキャスター2個

ACアダプタクレードル 補助電源コンセント USBポート ファン(各モジュールに1個) コードラップペイと電源 コード ロック付きキャスター2個
