使用説明書 JE-P10 Javalo Elf

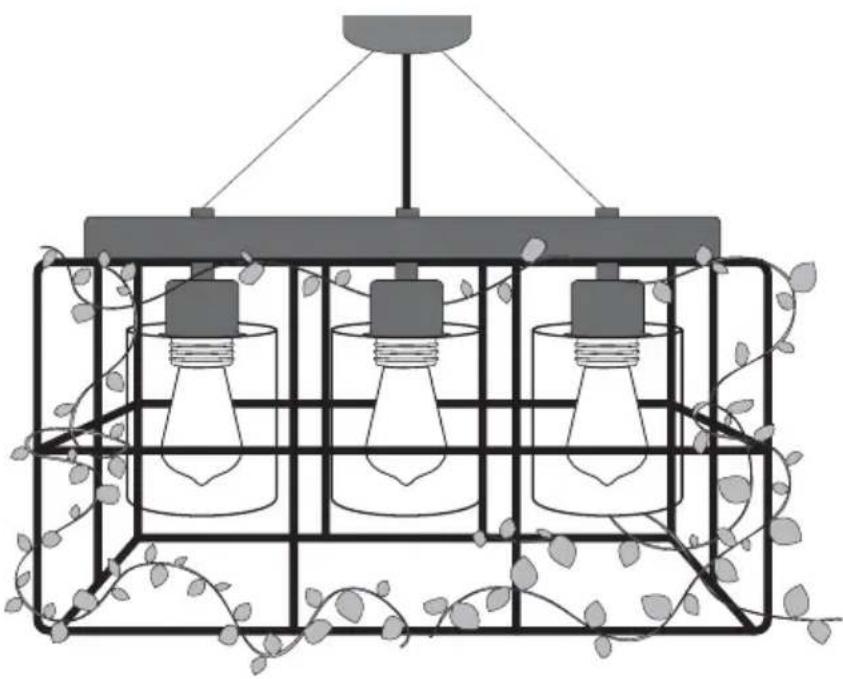

Modern Collection 空気をきれいにするグリーン照明

取扱説明書

この度は、弊社の製品をお買い上げいただきまして、誠にありがとうございます。

お使いになる前に必ずこの「取扱説明書」をよくお読みのうえ、正しくお使いください。

お読みになった後は、大切に保管してください。

もくじ・特徴

はじめに	もくじ・特徴	1ページ
	各部名称	2ページ
	安全上のご注意	3~4ページ
	お取り付けの前に	5ページ
	取り付け方法	6~9ページ
	お手入れ・保管方法	10ページ
困ったときは	故障かな?	11ページ
	アフターサービス	12ページ
	カスタマーサポートセンター	12ページ
	仕様	13ページ
	保証書	裏表紙

特徵

■ 空気をきれいにする秘密

植物に施された光触媒のコーティングが、周りの空気をきれいに。見た目だけでなく機能性にも優れた1台。

■ アレンジを楽しめる照明

付属の植物はお客様にて自由につけていただけます。DIYのようにお好きなアレンジをお楽しみいただけます。

■フィラメントに魅せられて

LED電球のフィラメントが柔らかい光を放ち、部屋の中で個性を発揮します。

■付属の3つのLED電球

3灯のLED電球で十分な明るさを実現。また、温かいオレンジの光が柔らかなひと時を演出します。

各部名称

キャノピー固定金具 電源プラグ 長さ調節ワイヤー 電源コード 本体 ソケット

ガラスシェード × 3 シェード固定リング × 3
フィラメントLED電球 × 3
(本体装着済)

※万が一不足品がございましたら弊社カスタマーサポートセンターまでご連絡ください。→P12

安全上のご注意

必ずお守りください

本製品は家庭用です。

本製品を安全にご使用していただくため、ご使用前に本項目[安全上のご注意]を必ずよくお読みになり、十分にご理解していただいたうえで、ご使用を開始してください。

警告

誤った取り扱いをすると、死亡または重傷を負う可能性が想定される内容を示します。

注意

誤った取り扱いをすると、傷害を負ったり物的損害の発生が想定される内容を示します。

絵表示の例

この表示は「禁止」を示します。

この表示は「強制」を示します。

警告

修理技術者以外の人は、絶対に分解したり、改造・修理を行なわないでください。

発火したり、異常動作してケガをするおそれがあります。

改造禁止

ケガ・感電・やけどや、部品を誤飲するおそれがあります。

禁止

電源コードを傷つけないでください。

加工したり、引っ張ったりすると破損して、火災・感電の原因となります。

禁止

漏電・火災の原因となります。

設置禁止

本体の取り付け、ランプの交換、及びお手入れの際は必ずブレーカーを切ってから行なってください。

強制

高温状態となる暖房器具や熱を発するものを本体の下に置かないでください。

変形・損傷を引き起こし、火災や感電の原因となります。

禁止

布や紙などをかぶせないでください。

引火し、火災の原因となります。

本体を水につけたり、水をかけたりなどはしないでください。

本体内部に水が入り込み、火災・感電・ショートの原因となります。

禁止

火災・感電の原因となります。

強制

本体にぶら下がらないでください。

本体が破損、又は落下しケガをするおそれがあります。

禁止

湿度の高い場所でのご使用や保管をしないでください。

感電やショートのおそれがあります。

禁止

やけどやケガをするおそれがあります。

禁止

パーツや電球等に着色しないでください。 加熱し、損傷のおそれがあります。禁止	壁付調光器はご使用いただけません。 故障の原因となります。禁止
急激な温度変化のある状況では使用しないでください。 結露を引き起こし、感電、ショート、故障の原因となります。禁止	強い衝撃を与えないでください。 感電・故障・破損によるケガの原因となります。禁止

お取り付けの前に

警告	次の配線器具・天井には取り付けないでください。
下図のような配線器具の場合は工事店、電気店へ交換の依頼を行なってください。 火災・感電・ケガのおそれがあります。強制		法律により、一般の方の電気工事は禁止されておりますので交換の際は必ず有資格者に依頼してください。 火災・感電・落下・ケガのおそれがあります。禁止
下図のような天井・電源回路には取り付けないでください。 損傷、ケガのおそれがあります。禁止		この器具は天井取付専用です。壁面などの指定の場所以外には取り付けを行なわないでください。 損傷、ケガのおそれがあります。禁止

図のような配線器具の場合は工事店、電気店へ交換の依頼を行なってください。

破損しているもの

配線だけのもの

端子露出 タイプ

ぐらぐらしているもの

図のような天井には取り付けないでください。

変形した天井

容易にたわむ天井 補強が足りない天井

お取り付けいただけない電源回路

調光器が接続されている電源回路（壁スイッチ）

必ず調光器を取り除いてから設置してください。 (調光の交換の工事に関しましては、お近くの電気工事店に依頼してください。)

【代表例】

取り付け方法

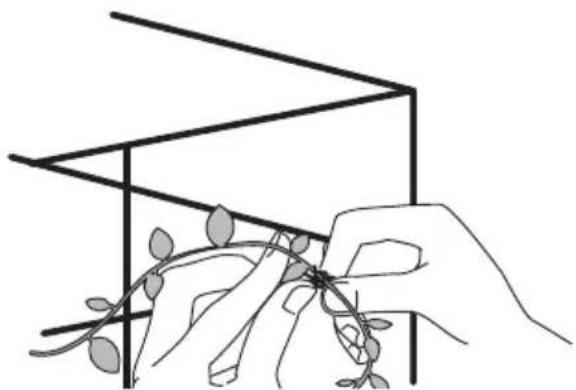

1. フェイクグリーンをワイヤーで取り付けてください。

ワイヤーは適当な長さに切り、フェイクグリーンを本体に取り付けてください。

• 針金を切る際に手を怪我しないようにしてください。
• ソケットの付け根にフェイクグリーンをからめたり当たったりしないようにしてください。

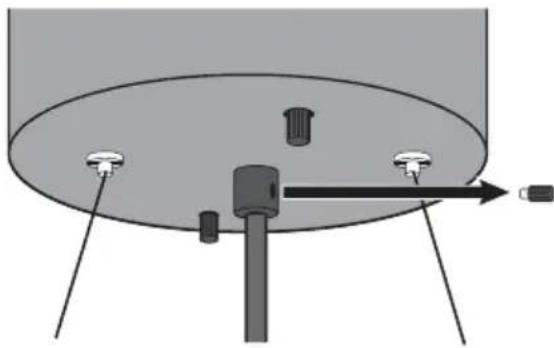

2.各所固定パーツをとりはずしてください。

取り外したパーツは電源コード調節後に必要になりますのでなくさない様にご注意ください。

取り付け方法

3. 電源コードの長さを調節してください。

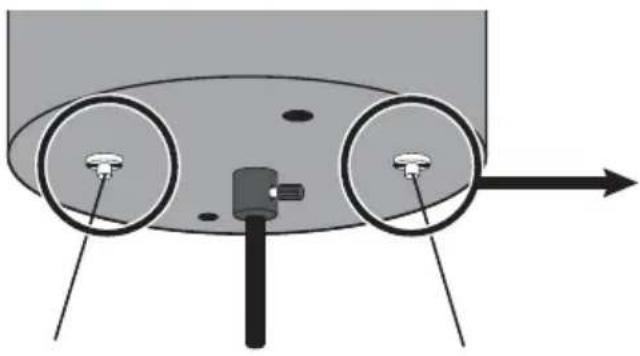

4.長さ調節ワイヤーの長さを調節してください。

下図にあるワイヤー調節部（2カ所）を使って、ワイヤーの長さが左右で同じ長さになるように調節してください。

調節部を 押し込む 長さ調節ワイヤーの長さを 調節できます。 長さ調節ワイヤーが 固定されます。

調節のポイント

持ち上げた際に本体が斜めになっていないか 持ち上げた際に長さ調節ワイヤーが 張っていてたるみがないか

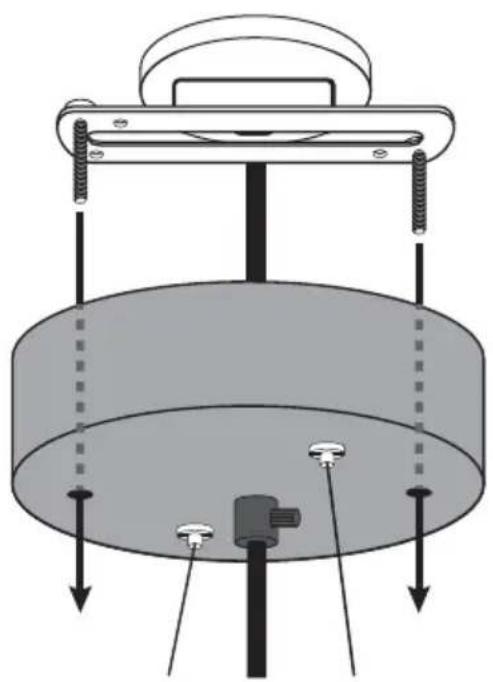

①電源プラグを天井に取り付けてください。

②電源コード・長さ調節ワイヤーをキャノピーの中に収納します。

③キャノピー固定金具についたネジをキャノピーに開いている穴に通します。

④キャノピー固定金具のナットでネジを止めてください。

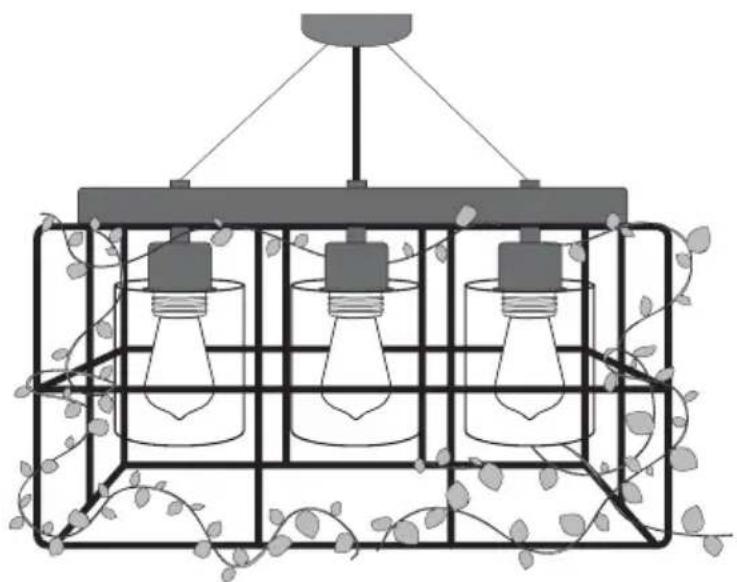

6.本体にガラスシェードと電球をセットしてください。

3 カ所にガラスシェードをセットしてから電球をセットしてください。

向きに注意 シェード固定リング ガラスシェード

取付パーツを締めすぎないでください。

取付完了後は、ぐらつき・ガタつきがないか、斜めになっていないか、フェイクグリーンがソケットの付け根・ガラスシェードにからまったり当たったりしていないかなど確認してください。

注意

必ずブレーカーを切ってから

お手入れ作業を行なってください。

お手入れについて

いつも清潔にしてお使いください。

・ベンジンやシンナーは絶対に使用しないでください。
・本体を水洗いしないでください。故障の原因となります。
・設計上の標準使用期間は3年です。

本体・ガラスシェード

本体の汚れは乾いた柔らかい布で拭き取ってください。

汚れがひどいときは、水または中性洗剤をしみこませた柔らかい布をよく絞ってから 本体を拭き取ります。その後、から拭きしてください。

フェイクグリーン

乾いたハンディモップやはたきなどで優しくはたいてホコリを落としてください。

水に塗らしたり、洗剤を使ったりしないでください。

また、表面を強くこすらないでください。光触媒のコーティングが剥がれるおそれがあります。

保管について

下記のような場所で保管しないでください。

・水のかかるところ。
・高温多湿 、直射日光 、ほこり、塩分などを含んだ空気の影響を受けるところ。
・傾斜、振動、衝撃のあるところ。
・化学薬品の保管場所や腐食性ガスの発生するところ。

故障かな？

修理・サービスを依頼される前に、下の表に従って点検してください。

症状考えられる原因 対処方法
作動しない	電源プラグがローゼットにしっかりと差し込まれていますか。	電源プラグをローゼットにしっかりと差し込んでください。
	壁のスイッチはONになっていますか。	壁のスイッチをONにしてください。
	電球はしっかりとセットされていますか。	電球をしっかりセットしてください。
ガタガタする	ガラスシェードが斜めになっていませんか。 ガラスシェードをしっかり取り付けてください。

上記のことをお調べいただき、それでも不具合がある場合は使用を中止し、お買い上げ店又は、弊社までご連絡ください。

アフター販売

		品名 価格(税別)品番
1	C S - H 6 8 2	ガラスシェード	500 円

①CS-H682

ガラスシェード

お買い忘れはございませんか？

品番
	省エネ法2017年度目標基準達成LED電球						エジソン電球
電球色	電球色	電球色	電球色	昼白色	電球色	昼白色	電球色	電球色
消費電力	6.2W	6.3W	7.8W	6.4W	3.9W	3.8W	60W	60W
口金サイズ	E26	E26	E26	E26	E17	E17	E26	E26
色温度(ケルビン)	2700K	2700K	2700K	6500K	2700K	5000K	2100K*	2100K*
明るさ(ルーメン)	780 lm	780 lm	830 lm	830 lm	500 lm	540 lm	219 lm*	219 lm*
対応品番	JE-CF001VJE-CF003JE-CF027JE-P09JE-P10	JE-CF001VJE-CF002VJE-P07PJE-CF003JE-CF027JE-P09JE-P10	JE-CF001VJE-CF002VJE-P07PJE-CF003JE-CF027JE-P09JE-P10	JE-CF001VJE-CF002VJE-P07PJE-CF003JE-CF027JE-P09JE-P1O	JE-CF014JE-CF015	JE-CF014JE-CF015	JE-CF001VJE-CF003	--

省エネ法2017年度目標基準達成 LED電球

電球色	電球色	電球色	電球色	昼白色	電球色	昼白色	電球色	電球色
消費電力	6.2W	6.3W	7.8W	6.4W	3.9W	3.8W	60W	60W
口金サイズ	E26	E26	E26	E26	E17	E17	E26	E26
色温度(ケルビン)	2700K	2700K	2700K	6500K	2700K	5000K	2100K*	2100K*
明るさ(ルーメン)	780 lm	780 lm	830 lm	830 lm	500 lm	540 lm	219 lm*	219 lm*
対応品番	JE-CF001VJE-CF003JE-CF027JE-P09JE-P10	JE-CF001VJE-CF002VJE-P07PJE-CF003JE-CF027JE-P09JE-P10	JE-CF001VJE-CF002VJE-P07PJE-CF003JE-CF027JE-P09JE-P10	JE-CF001VJE-CF002VJE-P07PJE-CF003JE-CF027JE-P09JE-P1O	JE-CF014JE-CF015	JE-CF014JE-CF015	JE-CF001VJE-CF003	--

※数値は設計上のものです。製品の仕様や詳細は改良の為、予告なく変更される場合があります。
各製品の最新の仕様は弊社カスタマーサポートセンターまでお問い合わせください。

弊社カスタマーサポートセンター（12ページ）にて本別売品、及び各製品の消耗品・部品のご注文を承っております。お電話・Eメールでのご注文は代金引換のみの発送とさせていただいております。送料は弊社カスタマーサポートセンターまでお問い合わせください。本書の商品価格はすべて税別表記となりますので別途消費税がかかります。ご了承ください。詳しくは弊社カスタマーサポートセンターまでお問い合わせください。

アフターサービス

●保証書

必ず販売店印及びお買い上げ日をご確認のうえ、お買い上げの販売店から受け取り、内容をよくお読みのうえ、大切に保管してください。

※通信販売などでお買い上げの場合は、販売店の購入明細、日付の入った代金引換の領収書などが販売店印の代わりとなりますので、大切に保管してください。

●修理をご依頼されるとき

[保証期間中]

商品と保証書をお買い上げ店にご持参、ご提示の上ご相談ください。保証書に記載されている保証修理規定に基づき、修理いたします。

[保証期間を経過しているとき]

お客様のご要望により有料で修理いたします。※送料はお客様負担となります。

●アフターサービスについてのご不明の場合

お買い上げの販売店または、弊社カスタマーサポートセンターにご相談ください。

補修用性能部品の生産終了後の保有期間は6年です。

カスタマーサポートセンター

WEB

弊社ウェブサイトにて製品情報及び製品サポー受付時間外のお問い合わせはメールにて受け付ト情報をご確認いただけます。

▶ www.b-grow.com/support/
阪和 カスタマーサポート 検索

消耗品・部品のご注文

下記オフィシャルサイトにて消耗品及び部品のご注文を承っております。

暮らし育てるアイデア

D.I.G-mania.

ディグマニア

▶ www.dig-mania.jp

ご購入後のお問い合わせにつきましては、以下の項目をご確認のうえお問い合わせください。

■品番 ■品名 ■お買い上げ日
■お買い上げ店名
■お問い合わせ内容

MAIL

受付時間外のお問い合わせはメールにて受け付けております。

▶ [e-mail]

※ご返信は受付時間内での対応となります。 予めご了承ください。

TEL

お電話でのお問い合わせはこちら

お問い合わせの前に…

11ページの「故障かな？」にあてはまりませんか？

症状をご確認のうえ、お問い合わせください。

▶ 0570-080856

受付時間 10:00～17:00（土日祝、弊社休業日を除く）

※時間帯により、電話が集中し、つながりにくい場合がございます。予めご了承ください。
※お電話番号をお確かめのうえ、おかけ間違いのないようにおかげください。
※電話番号・受付時間などについては、変更になることがございます。

発売元 株式会社 阪和

www.b-grow.com

カスタマーサポートセンター

〒550-0015 大阪市西区南堀江 142-19 四ッ橋スタービル2F

TEL:[phone]

(10:00～17:00/土日祝弊社休業日を除く)

品番 JE-P10

品名 Modern Collection 空気をきれいにするグリーン照明

電源 AC100V 50/60Hz

消費電力（約） 120W（40W以下×3灯）

使用電球 白熱電灯：120W（40W×3灯）

電球型蛍光灯：39W（電球型蛍光灯ランプ A型 12W/13W×3灯）

LED電灯：使用する電球の消費電力に従う

口金 E26

材質 本体：鉄、ガラスシェード：ガラス、フェイクグリーン：PE・PVC・PS、フィラメントLED電

球：ガラス・アルミニウム

セット内容 本体、ガラスシェード×3、シェード固定リング（本体装着済）×3、フィラメントLED電球×

3、フェイクグリーン×6、ワイヤー、説明書(保証書付)
