製品タイプ	PoE+エクステンダ (Wi-Fiリピーターとしても使用可能)
モデル	POEEXT2GAT
ブランド	StarTech.com
イーサネットポート	3 x RJ45 (1 x IN, 2 x OUT)
対応ネットワーク速度	10/100/1000 Mbps (ギガビット)
PoE規格	IEEE 802.3af/at (PoE/PoE+)
最大伝送距離	合計200m (各セグメント100m、最大4台デイジーチェーンで500m)
電力入力	52-56V DC、最大30W
電力出力	各OUTポート最大23W (合計最大23W、本体消費約2.5W)
LEDインジケータ	IN: 緑=リンク確立、緑点滅=アクティビティ、黄=PoE給電; OUT1/OUT2: 同様
筐体材質	プラスチック
取り付け方法	底面の穴で壁面または天井取り付け可能
動作温度	0°C～40°C (推定)
寸法 (約)	12.7 x 7.9 x 2.5 cm
重量 (約)	200 g
保証期間	2年間
対応ケーブル	Cat5以上のUTP (ソリッド推奨)
認証	FCC Part 15 Class A、ICES-003 Class A
付属品	本体、クイックスタートガイド
主な機能	PoE範囲延長、デイジーチェーン対応、ギガビット速度、2つのPoE出力ポート
お手入れ方法	乾いた柔らかい布で拭く。液体洗剤やスプレーは使用しない。
安全注意	過負荷に注意。指定のケーブルと環境で使用。改造禁止。
修理・部品	ユーザーによる分解不可。修理は専門家に依頼。

よくある質問 - POEEXT2GAT StarTech.com

POEEXT2GATの最大延長距離は？

1台のエクステンダで最大200m（各セグメント100m）、デイジーチェーンで最大4台、合計500mまで延長可能です。

エクステンダには外部電源が必要ですか？

いいえ、エクステンダはPoE給電されるため、別途電源は不要です。ただし、PSE（給電装置）から52-56VのPoE+電力を供給する必要があります。

OUTポートに接続できる機器の最大消費電力は？

各OUTポートは最大23Wまで出力可能ですが、両ポートの合計も23Wまでです。本体消費約2.5Wを考慮し、PSEから合計30W入力が必要です。

LEDの色は何を意味しますか？

緑点灯=リンク確立、緑点滅=データ通信中、黄点灯=PoE給電中を示します。INポートの黄色は入力電力を、OUTポートの黄色は出力電力を示します。

デイジーチェーン接続は可能ですか？

はい、最大4台までデイジーチェーン接続可能です。1台目のOUTポートを2台目のINポートにRJ45ケーブルで接続します。

対応ケーブルの種類は？

Cat5以上のUTPケーブルが必要です。特にソリッドケーブルを推奨します。ストランデッドケーブルでは距離が短くなる場合があります。

PoE対応でない機器は接続できますか？

OUTポートはPoE対応機器のみに給電します。非PoE機器を接続しても電力を供給せず、給電による損傷はありませんが、データ通信のみ可能です（ただし給電なし）。

エクステンダの取り付け方法は？

底面の取り付け穴を利用して、壁や天井にネジで固定できます。付属のネジはありませんので、適切なネジを用意してください。

保証期間はどのくらいですか？

StarTech.comはこの製品に2年間の保証を提供しています。詳細は同社の保証規定をご確認ください。

トラブルシューティングはどうすればいいですか？

まずケーブル接続とLEDを確認。リンクが確立されない場合は、ケーブル長や規格を確認。電源が足りない場合はPSEの容量を見直す。詳細はマニュアルまたはStarTech.comのサポートサイトをご覧ください。

使用説明書 POEEXT2GAT StarTech.com

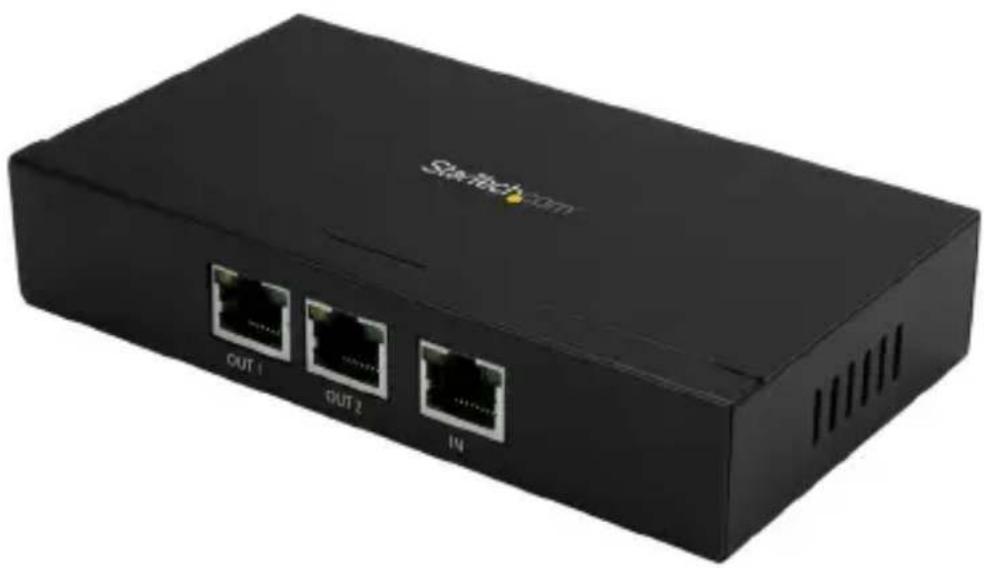

2ポートGigabit PoE+エクステンダ - 802.3atおよび802.3af - 100 m

POEEXT2GAT

*実際の製品は写真と異なる場合があります

本製品の最新情報、技術仕様、サポートについては、www.startech.com/POEEXT2GATをご覧ください。

FCC準拠ステートメント

本製品はFCC規則パート15のAクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、商業環境において使用された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示マニュアルに従って取り付けられ、使用されなかった場合は、無線通信に有害な干渉を与える可能性があります。住宅地において本製品を使用すると、有害な干渉を引き起こす恐れがあります。その場合、ユーザーは自費で干渉を是正しなくてはなりません。

本デバイスは、FCC規格Part 15に準拠しています。お使いの際には、次の注意事項をよくお読みください。（1）本デバイスが有害な干渉を引き起こすことはありません。（2）本デバイスは予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければなりません。

StarTech.comにより明示的に承認されていない変更もしくは改変を行った場合、本デバイスを操作するユーザー権限が無効になる畏れがあります。

インダ ストリー カナダ 準 拠 ステートメント

本クラスAデジタル機器はカナダのICES-003に準拠しています。

CAN ICES-3 (A)

商標、登録商標、その他法律で保護されている名称やシンボルの使用

本書は第三者企業の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。これらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者企業による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.comは、本書で使用されるすべての商標、登録商標、サービスマーク、の他法律で保護される名称やシンボルは、それぞれの所有者に帰属することをここに認めます。

目次

製品図……1

フロントビュー....1
リアビュー....1

はじめに 2

パッケージの内容……2
動作環境....2

エクステンダについて……4

電力出力について....4
ポートについて....4

エクステンダのインストール手順 5

エクステンダ1台のインストール手順 5
エクステンダ複数台のインストール手順 5
表面にエクステンダを取り付ける……5

技術サポート 6

保証に関する情報……6

製品図

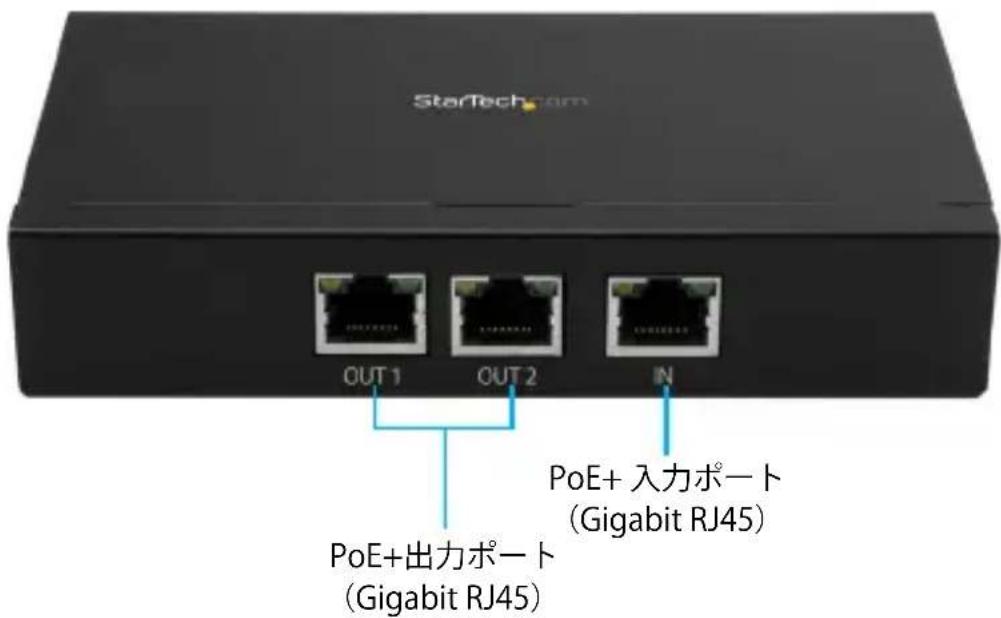

フロントビュー

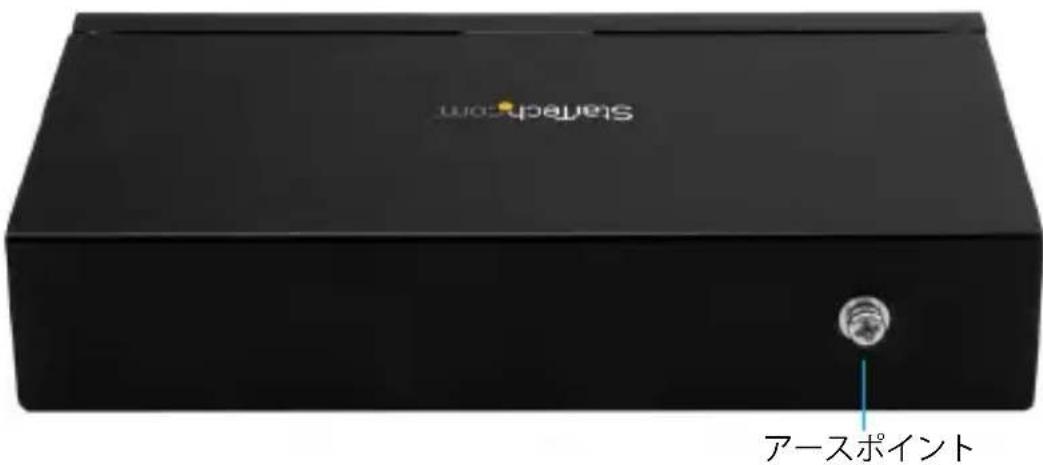

リアビュー

はじめに

本2ポートGigabit PoE+エクステンダがあれば、お使いの長距離PoEデバイスを補完して、従来のPoEインフラストラクチャの限界である100 mの倍の距離を延長することができます。Gigabit PoEデバイスを最大200 m（総距離）まで接続できるため、リートIPカメラやアクセスポイントの設置が簡単になります。さらに、エクステンダをイジーチェーン方式で接続してスケーラビリティを高めることもできます。

パッケージの 内 容

• 1 x Gigabit PoE+ エクステンダ
• 1xクイックスタートガイド

動作環境

• RJ45端子Cat5以上のEthernetケーブル3本（ソリッドUTPケーブルを強く推奨します）
• 10/100/1000Mbps互換ネットワークとデバイス
• IEEE 802.3atまたは802.3af規格に準拠したPoEまたはPoE+パワードデバイス（PD）1台または2台（最大2台までのPoEまたはPoE+デバイス）
• IEEE 802.3atまたは802.3af規格に準拠したPoEまたはPoE+電源装置（PSE）1台

注意:

• 全延長距離は、接続ケーブル内の電力供給電圧降下によって短くなることがあります。最大距離は、エクステンダを接続するUTPケーブルの品質と環境によって変化することがあります。
• 最高度の性能と延長距離を得るには、標準的なケーブルではなくソリッドCat5以上のEthernetケーブルを使用されることを強くお勧めします。

システム要件は変更される場合があります。最新要件は、www.startech.com/POEEXT2GATでご確認ください。

LED 動作 動作狀況

IN(入力)	緑色に点灯	ポートリンクが確立されています
	緑色に点滅	ポートでネットワーク動作を検出中
	黄色に点灯	ポートに52-56V PoE電力が供給されています
OUT1(出力1)	緑色に点灯	ポートリンクが確立されています
	緑色に点滅	ポートでネットワーク動作を検出中
	黄色に点灯	ポートから52-56V DCインライン電力が供給されています
OUT2(出力2)	緑色に点灯	ポートリンクが確立されています
	緑色に点滅	ポートでネットワーク動作を検出中
	黄色に点灯	ポートから52-56V DCインライン電力が供給されています

エクステンダについて

本エクステンダは、10Mbps/100Mbps/1000Mbps（Gigabit）のネットワーク速度に対応しており、入力速度を自動的に検出します。

エクステンダはPSE（電源装置）とPD（電力受給デバイス）の間に設置します。PSEが電力供給を受け、EthernetデータをとPoE電力の残りをPDへ転送します。PoEエクステンダには外付けの電源は必要ありません。また、データ転送スループットに影響を与えることなくPDへ電力を供給します。

標準的なRJ45端子Cat5以上のEthernetケーブルを使用してエクステンダを接続すると、各ケーブルセグメントは100 mに制限されます。標準タイプ以外のケーブルを使用したり、ケーブル長が100mを超えると、接続が不安定になる可能性があります。

電力出力について

エクステンダは30ワットの電力入力に対応しています。また、2つのPoE出力ポート間で最大23ワットまでの電力出力を共有できます。最大距離100 mでIEEE 802.3at 30ワットの電力入力をIEEE 802.3af/at 23ワット出力に変換します。

各エクステンダは本体自身に約2.5ワットの電力を必要とします。

- インストールする前に、お使いのデバイスとPoEエクステンダユニットの合計電力消費量を確認しておいてください。合計電力消費量が過負荷になると、ローカルPSEが電力システム全体をシャットダウンします。

注意:利用可能なワット数は使用するエクステンダの数、接続PDの数、各接続PDの消費電力量によって変わります。

ポートについて

本エクステンダには3つのRJ45ポートが搭載されています。INポートはPoE入力として機能します（データ+電力）。OUTポートはPoE出力として機能します（データ+電力）

ポート機能

IN(入力)	電源装置(PSE)(例:PoEインジェクタまたはPoEスイッチを接続します)
OUT 1とOUT 2(出力1と出力2)	PoEパワードデバイス(PD)を接続します(例:PoEカメラやPoE無線アクセスポイント)

エクステンダのインストール手順

エクステンダは1台でPoRネットワークインフラストラクチャに統合することができます。あるいは、複数台をデイジーチェーン方式構成で接続することもできます。

エクステンダ1台のインストール手順

1. 電源装置（PSE）とエクステンダのINポートをRJ45ケーブルで接続します。
2. パワードデバイス（PD）とエクステンダのOUTポートをRJ45ケーブルで接続します
   注意: IEEE 802.3atおよびIEEE 802.3af規格に準拠しているため、エクステンダはIEEE 802.3at / 802.3af規格に準拠したPoEデバイスに接続されていないRJ45ケーブルには電力を供給しません。

エクステンダ複数台のインストール手順

各エクステンダは本体自身に約2.5ワットの電力を必要とします。インストールする前に、お使いのデバイスとPoEエクステンダユニットの合計電力消費量を確認しておいてください。合計電力消費量が過負荷になると、ローカルPSEが電力システム全体をシャットダウンします。

1. 1台目のエクステンダのOUTポートのひとつと2台目のエクステンダのINポートをRJ45ケーブルで接続します。

2. リモートパワードデバイス（PD）を2台目のエクステンダ、またはチェーン最後尾エクステンダのOUTポートのひとつにRJ45ケーブルで接続します。

オプション: 残りのエクステンダをデイジーチェーン方式で接続するには、RJ45ケーブルで2台目のエクステンダの OUT ポートと3台目のエクステンダのINポートを接続します。このパターンですべてのエクステンダを接続していきます。

注意:最大距離500 mまでで最大4台までのエクステンダをデイジーチェーン方式で接続できます。利用可能なワット数は接続PoE PDの数と消費電力量によって変わります。

表面にエクステンダを取り付ける

エクステンダの底部には表面取付用穴が2つ開いています。取付用穴を利用してエクステンダを表面（例：壁やデスク）に取り付けます。

エクステンダを取り付けるには以下の手順を実行してください。

1. 表面にネジを2本取り付けます。2本のネジの間隔はエクステンダ底部の取付用穴の間隔と同じにしてください。
2. 手順1で取り付けたネジにエクステンダの取付用穴を掛けて、表面にエクステンダを取り付けます。

技術サポート

StarTech.comの永久無料技術サポートは、当社が業界屈指のソリューションを提供するという企業理念において不可欠な部分を構成しています。お使いの製品についてヘルプが必要な場合は、www.startech.com/supportまでアクセスしてください。当社では、お客様をサポートするためにオンライン工具、マニュアル、ダウンロード能資料をご用意しています。

ドライバやソフトウェアに関する最新情報はwww.startech.com/downloadsでご確認ください

保証に関する情報

本製品は2年間保証が付いています。

StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中、これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。

責任制限

StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
