YMD-606R - 電気毛布 Yamazen - 無料のユーザーマニュアル

製品タイプ	電気毛布
ブランド	Yamazen
モデル	YMD-606R
寸法（約）	140cm × 100cm（シングルサイズ）
重量	約1.5kg
電源	AC100V、50/60Hz、消費電力約60W
温度調節	無段階温度調節機能
タイマー機能	オフタイマー（1～9時間）
急速暖房	あり（スイッチON時、最大出力で急速加熱）
安全機能	過熱防止装置、自動オフ機能
洗濯方法	コントローラーを取り外し、30℃以下の水で手洗い（毛布部分のみ）
乾燥方法	日陰干し（乾燥機不可）
修理・交換部品	交換用コントローラー、電源コード（メーカー問い合わせ）
保証期間	購入後1年間
付属品	取扱説明書、コントローラー
生産国	中国

よくある質問 - YMD-606R Yamazen

YMD-606Rの電源は何ボルトですか？

AC100V、50/60Hzで動作します。コンセントは家庭用100Vを使用してください。

温度調節はどのように行いますか？

コントローラーのダイヤルを回すことで、無段階に温度調節が可能です。

洗濯は可能ですか？

はい。コントローラーを外した毛布部分のみ、30℃以下の水で手洗いできます。乾燥機は使用しないでください。

タイマーは設定できますか？

はい。1～9時間のオフタイマーを設定でき、設定時間後に自動で電源が切れます。

過熱防止機能はありますか？

はい。過熱防止装置と自動オフ機能を搭載しており、安全にご使用いただけます。

寸法はどのくらいですか？

約140cm×100cmのシングルサイズです。

急速暖房は可能ですか？

はい。スイッチON時に最大出力で急速に暖まる急速暖房機能があります。

保証期間は？

購入後1年間の保証が付いています。

交換部品は入手できますか？

交換用コントローラーや電源コードはメーカーに問い合わせ可能です。

折りたたんで収納できますか？

はい。折りたたんで収納できますが、その際は電源コードやコントローラーを傷めないように注意してください。

使用説明書 YMD-606R Yamazen

このたびは弊社商品をお買い上げいただき、まことにありがとうございます。
取扱説明言をよくお読みのうえ、正しくお使いください。
- ご使用前に「安全上のご注意（1～5ページ）」を必ずお読みください。
- 保証書は票表紙についています。 「お買い上げ日－販売店名」などの配入を控かめ、大切に保管してください。
- この商品は日本国内専用で、海外ではご使用いただけません。 This appliance is designed for domestic use in Japan only and cannot be used in any other country.
- 取扱説明書のイラストと実際の製品の形状が異なる場合があります。

もくじ

ご使用前に

安全上のご注意……1～5

危险·警告·注意

各部のなまえ・・・・・・6

使い方

ご使用の準備……7

ご使用の順序……8

こたつの使い方……9

知っておいていただきたいこと・・・10

必要なときに

メモ安全上のご注意（必ずお守りください）

人への危害や財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して説明しています。

危険	「死亡や重傷を負う恐れがあり、かつその度合いが高い内容」です。
警告	「死亡や重傷を負う恐れがある内容」です。
注意	「傷害を負うことや財産の損害が発生する恐れがある内容」です。

■お守りいただく内容を次の図記号で説明しています。

	してはいけない「禁止」内容です。
	実行しなければならない「強制」内容です。

危险

低温やけど・脱水症状の恐れあり

强制

使用温度を低めにし、ときどき体を動かすなど、使用状態に異常がないか周囲の方が常に注意してください。次のような方がお使いのときは、特に注意してください。

◆乳幼兒
◆ ご自身で温度調節のできない方・皮ふ感覚の弱い方
◆お子様、お年寄り、ご病人
◆ ねむけをさそう菜を服用された方
(かせ菜、鼻炎菜、睡眠菜、抗不安菜など)
◆ 過査の飲酒をされた方、疲労の激しい方

禁止

就寝用暖房器具として使用しないでください。 ●低温やけどの恐れがあります。

■ 低温やけどとは

比較的低い温度（40～60℃）でも皮ふの同じ場所を長時間暖めていると、赤いはん点ができた水ぶくれを起こしたりすることをいいます。

万一、低温やけどをされたときは、直ちに専門医の診断を受けてください。

保証とアフターサービス

保証について

■この製品には保証書がついています。

保証書はお買い上げの販売店で「販売店名」と「お買い上げ日」を記入してお渡しします。所定事項の記入および可載事項をご確認のうえ、大切に保管してください。

■保証期間はお買い上げ日から1年間です。

保証書の記載内容によりお買い上げの販売店が修理いたします。なお保証期間中でも有料になることがありますので、保証書をよくお読みください。

■保証期間経過後の修理は販売店にご相談

ください。

修理によって機能が回る、維きできる場合は、お客様のご要学により有料にて修理いたしずか。費用など詳しいことはお買い上げの販売店にご相談ください。

■堀こたつヒーターの補修用性能部品の保有期間は、製造打ち切り後6年間です

性能部品とは、その製品の機能を維正するために必要な部品です。

アフターサービスについて

■ 使用口に異常が生じた場合は直らに電通プラグを抜き、お買い上げの販売店に修理を依頼してください。

■アフターサービスについてで不相な場合、その他お困りの場合は、お買い上げの販売店またはお客様相談窓口にご相談ください。

■毎居や贈客品、その他お買い上げの販売店で アフターサービスが受けられない場合は、お客様 相談窓口にご相談ください。

伺人情報の取り扱いについて

■お客様の個人情報や相談内容を、ご相談への対応や確認などのために利用いたします。またその記録を除すことがあります。

■その際に得た個人情報や相談内容は適切に管理いたします。

■ 管理を委託する場合や工当な理由がある場合を除き、第三者に関示・提供いたしません。

お客様相談窓口

こたつに関するご相談は

山善サポートセンター

0570-00-2112

※ナビダイヤルは一部の電話ではご利用になれない場合がございます。

受付時間：月～金曜日 午前10:00～午後5:30 (土) 日曜日 昭日 今天帯の休業会社でいたお滞ます。

メールでのお問い合わせ： E-mail: [e-mail]

ヒーターユニット、電源コードに関するご相談は

メトロ電気工業株式会社

《消費者サービス保》 【合同時間】9時～12時/13時～17時（平日） T446-5045 通知2会社5株山町二田1番本！

0800-300-0520

IP電話でのご利用は 0566-75-5062

電源プラグと器具用プラグは根元まで完全に差し込む。

充し込みが不完全ですと、ほこりや湿気などが付着し火災や盛電の原因になります。 傷んだ電源プラグや器具用プラグ、緩んだコンセントは使用しないでください。

堀こたつヒーターの内部に異物（紙や布、金属類など）を入れない。

感電、ショート、異常動作等を起こし、けがや火災の原因になります。

分解や修理、改造をしない。

火災や感電、けがの原因になります。 修理はお買い上げの販売店にご相談ください。

電源コードは 堀こたつヒーター付属のもの、 または専用の交換品を使用する。

他社製や専用以外の電源コードを使用すると、誤作動を起こし、火災や故障の原因になります。

コンセントや配線器具の定格を超える使い方や交流 100 V での使用はしない。

電源は交流100V

電源プラグや電源コードを交換 したり、傷つけたり、加熱器具に近づけたり、無理に曲げたり、ねじったり、引っ重いものを乗せたり、しない。

エし たり、

張ったり、東ねたり

たこ足配線などでコンセントの定格を超えると発展による火災の原因になります。

火災や感電の原因になります。 傷んだフラグやコードは、絶対に交換、分解、修理、改造をしないでください。 プラグやコードが破損したときは直ちに使用を中止し、販売店にお問い合わせください。

安全上のご注意（必ずお守りください）

警告

强调

プラグのほこり等は定期的にとる。

電源プラグにほこりや、湿気が付着すると、火災や感電の原因になります。

プラグを抜き、乾いた布でふきとってください。

めれ手禁止

ぬれた手で、電源プラグや器具用プラグを抜き差ししない。

感志の原因になります。

道プラ
无法识别

使用時以外は、電源の入ったままにしない。

電源スイッチを「切」にし電源プラグを抜く。 けがややけど、絶縁劣化による感電・漏電・火災の原因になります。

[Unreadable]

電源プラグや器具用プラグの抜き差しは、プラグを持っておこなう。

電源コードを持って抜き差しすると断線やショートを引き起こし、火災や感電の原因になります。

水池机禁止

堀こたつヒーター 本体や 電子コントローラーに水やお茶などをこぼさない。

ショートや発熱により感電や火災・故障のおそれがあります。万一こぼした時は、電源プラグを抜き直ちに使用を中止し販売店の点検を受けてください。

禁止

座布団や衣類などを中に入れたり、洗濯物などを乾燥しない。

火災の原因になります。

禁止

スプレー缶などを やぐらの中に入れない。

爆発や火災の原因になります。

禁止

踏み台として使用しない。

けがの原因になります。

仕様

2024年度製

型番	YMD-606R
電源	交流100V 50-60Hz
消費電力	最大600W 最小150W
発熱体	ハロゲンヒーター
温度制御	易熱透光系子による位相等御
安全装置	本体:温度ヒューズ/電源コード:電流ヒューズ
標準寸法	(2 31.4cm×良行き 36 (40.5) cm×高さ 8.5cm
標準重量	約 2.0kg
コード	電子コントローラー (KE21D) 変打ちコードタイプ ディ

目盛り	強	弱
1時間あたりの ^51 標準消費電力量	約300Wh	約70Wh
1時間あたりの ^52 電気代		約2.2円約9.3円
やぐら天井中央 ^53 1cm下での温度		約45°C約70°C

※1～3の使用環境は常温15℃。検準寸法(97、参照)の中くら及び炉箱を使用し、方さ5cmのみとんが得り、人が入らない状態で5時間運転させたときの値です。実際の使用況や使用職所によって変わります。
※1……5時間運延した時の1時間当たりの平均値です。
※2……新電力料金目安単価1kWhあたり31日(税込)で計算しています。実際の電気気点、電力会社との契約内容などで変わります。 ※3……5時間を販売に付けてきです。
※4……電通コード交換の際には、メトロ電気工業製造つコード「BC-KE21D」または「BC-KE21D(A)」をお写い求めください。※5……自行前の( )内可達は名目フラグを取り付ける際の寸法下さい。
●取良のため、仕様は予告なく変更することがあります。

お手入れと保管の方法

■お手入れ前に

• 仏子コントローラーを「切」にして、山原プラグをコンセントから抜いてください。
  ・本体を充分冷まして(3430分)からお千入れをしてください。

■ヒーターカバーのお手入れ

・ヒーターカバーについたのみやはりは掃除機で吸い取ってください。
・自動車の空気入れなどでごみやほこりを次ず 而是すとより効果的です。
・ごみやほこりが大量に付いたまま使用すると、発煙や異臭の原因となります。

■テーブルのお手入れ

• 台所月中性洗剤を溶かしたぬるぼ湯に浸した布で拭き取ってください。その後、洗剤や水分が残らないように、しっかり廻きしてください。
  ・フックスやクリーナーを使用するときには、説明書をよく読み、ご理解のうえご使用ください。

■保管

• 保管の前にヒーターカバーのお手入れをしてください。
  ・アみやはこりが扱らないようにこたつを覆い、 温泉の少ない場所に保管してください。
  ・即や付属品を殺失しないようにお気をつけください。

故障かな？と思ったら

■修理を依頼される前に、症状をお確かめください。

症状	確認	処置
遮垢しない	平流プラクがコンセントから指けていません ん か?ご家庭のプレーカーが「囲」になっていません か?電子コントローラーが「囲」になっていません ん か?	風防プラクをコンセントに差し込んでください。プレーカーを「人」にしてください。電子コントローラーを「囲」以上にしてください。
ヒーターが点灯しない	遮垢初めを倉いていませんか?	こたつ内の温度によって除く感じることがあります。故観ではありません。
「ジー」という音がする	電感プラグまたはヒーターエニットから何こえる 音で「はりませんか?	逆風初期により発生する音です。故障ではありません。
においがする	はじめてのご使用ですか?ヒーターカバーやヒーターの周辺にほこりが何いていませんか?	盗料や損を別のにおいです。ご使用に伴いせなくなります。清浄機などではごりを取り除いてください。
嫌がてる	はじめてのご使用ですか?ヒーターカバーやヒーターの周辺にほこりが何いていませんか?	生産時に殆っていたのはによるものですぐ使用に伴いせなくなります。嫌労性などではごりを取り除いてください。

上記の処置をしてもなおらない場合や、この表以外の症状は、お買い上げの販売店にご相談ください

安全上のご注意（必ずお守りください）

●強い振動や衝撃を与えない。
● 机やテーブルに取り付けて使用しない。
● ベットの暖房には使用しない。
● 炉箱の中に灰などを入れない。

安全上のご注意（必ずお守りください）

注意

■ビニールクロス等をテーブルに

密着させて使用しない。 ・ビニールクコースがありつき、大物の 家长が傷んなり、変多したりするそれが あります。

■テーブルに熱いものを直接図かない。

・加熱したやがんやなで、気い負担やニケス、加熱調理塗具などを進くと天候の圧張が何んだり、蓋色したりする恐れがあります。

■天板が満れたまま、長時間放置しない。

・酒れ凡まえの布は、酒れたカップ等を算いた北にします。天候の色、さ形する恐れがありますので、と洋真ください。天候がまれた場合は、乾いた布はで、速やかに拭き取ってください。

■こたつに強い振動や衝撃を与えない。

・エーターが断離する恐れがあります。志反製品の寿命が短くなる恐れがあります。

■他の暖房器具と併用しない。

・ヒ 2 や年用した定期蓄積が処理したり活動作りたりする場合があります。

■携帯型機器をこたつに入れない。

・電池が異常発揮し、やけどの原因となる恐れがあります。

■使用中にヒーターを見つめない。

・ニーマラスを与え有されがあります

■テーブルを傾きのある場所に置かない。

・論きのある場所に富くと、しかや故障の原因となっている場合はあります。

・兵ねんや山な上観面がぎらついたもの でとすると、天板に繰がつく恐れがあり よ。

■お手入れにシンナー、ベンジン、漂白剤、アルコールなどを使わない。

- 大変や減り変形の変化を含むかあります。

■他の暖房器具から熱を取り入れるダクトを使用する場合には注意すること。

温度判断が正常に発かなくなることがあります。 このものから白接感風が努めると、温度が偏心リ変色の変形に介りする現れがあります。

■電源コードが子供の足にひっからないように子供の行動範囲には注意してください。

・転りでは十がをす心恐れがあります。

知っておいていただきたいこと

■ 堀こたつヒーターについて

• はじめて已使用になるときは燃料のこまや情が出ることがあります。已使用とともに次京に消えます。
• 空真用プラグが熱く感じられることがあります。これは堀こたつヒーターからの熱によるもので、異常ではありません。

■ヒーター（発熱体）について

・ご使用中にヒーターの明るさが変わります。 これは温度参照によるもので異常ではありません。
- ヒーターカバーに付着したほにおいが出ることがあります。

■ヒーターカバーについて

- 経年劣化等により、ヒーターカバーが変色することがあります。

■ 電子コントローラーについて

• 60Hz地帯は月盛り「図」ではニーターが明るく 点らない場合があります。
• 50Hz地域は尸盛り「弱」でも熱い場合があります。その場合は「●●●」の間でお使いください。
• 電子コントローラーが多く熱くなることがあります。これは内閣された亜板の無熱によるもので異常ではありません。

■天板の結露（水滴）について

• お部屋の涙湯が高いときやるとんが混っているときなど、天候に水滴がつくことがあります。水滴は乾いたタオルで拭き取ってください。
• 水滴の量が多いときは、天板とふとんの間に乾いたタオルを扱いてください。水滴の量を抑えることができます。
• 時々ふとんを干すようにすると、より粘露を防ぐことができずる。

■お客様による修理について

な・個人が修理話の取給は行っていません。

- お客様による坂こたつヒーターや電通ローデの分解・修理の値が見られる場合は、保証対象外となることがあります。

■経年劣化について

・長期間使用したことづは、火災などの事故につながる恐れがあります。安心してお使いいただくため、定期的な点検をおすすめします。点検に関するご相談はお買い上げの販売店にご桁張ください。

■異音について

- で使用中に電源プラグや堀てたつヒーターから「ジー」という微弱な目がすることがあります。これは変動面によるもので異当ではありません。

長年ご使用のヒーターの点検を！

愛情点検

こんな症状ありませんか

• 電球プラグや電帯コード、本体が風雪に拡くなる
• 「お」でも異常に熱くなる。
  ● 本体から塩や異常なにおいが山
  ● 昇常なむがする。
  ● 茁葉コードを動か すと連 空したりしな かたけける

ごで月の中止

事故防止のため、直らに使用を止し、山巻サポートセンター又は販売店にお問い合わせください。 掲げるプラクやコードは、絶対に交換、分類、修理、放進をしないでください。

こたつの使い方


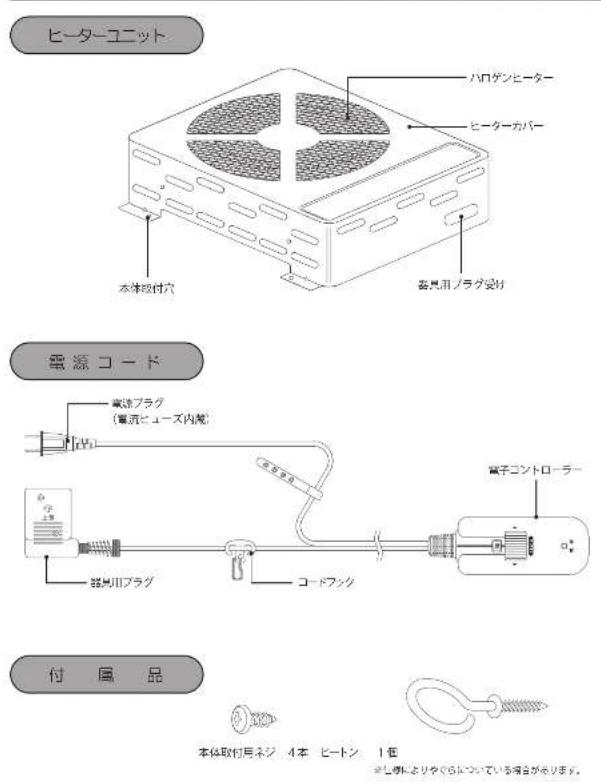

各部のなまえ

ヒーターエニット ハロゲンヒーター ヒーターカバー 本体吸付穴 器具用プラグ受け 電源コード 電流プラグ (電流ヒューズ内蔵) 電子コントローラー 器具用プラグ コードラック 付属品 本体取付用ネジ 4本 ヒートン 1価 ※5億によりやらについている場合があります。

ご使用の準備

1
ヒーター本体は、下図の寸法の炉砕に取り付けてください。

• 電源プラグ部は高温の場所で使用すると圧張ですので、必ずやくらの外にあるコンセントをご 使 用ください。
• 電子コントローラーは必ずふとんの外に 出してください。

7

ご使用の順序

1. 電源プラグを差し込む

- 飯工コントコーフーの巻壊りが「切」であることを確認してから、電源アップをアレ込んでください。 - 家用コンセントをご使用ください。

2. 電源を入れる

- 高圧調査ダイオルで電源の入り切りを行います。 - 日盛りが「拠」以外の位置では電源が入った状態になり、電源ランノが中灯します。

3. お好みの温度に合わせる

+ 湿足腕背は湿足腕背ダイヤルを使います。 + 湿足腕背は目盛りの 臀 から 1 程 まで、点段階で可まです。

15 白砂り ビデ規格ダイヤル 電圧 電圧ブ

4. ご使用後や外出されるとき

- 洗成動タイケルを「大チン」というがするまでに回してください。 - 目盛りが「切」の位置に戻り、電源ランプが落ちたことを除めてください。 - コンセントから電源ブックを処いてください。

① ② ③

① 溫度関節ダイヤルを右いっぱいまで回す。

② 自盛りが切、になったことを確認する。

③電源ランプが「満えた」ことを際させる。

8
