製品タイプ	電気毛布
ブランド	Yamazen
モデル	YMS-SP52
サイズ（約）	140cm × 180cm
重量	約1.2kg
電源	AC100V 50/60Hz
消費電力	約60W（強時）
温度調節	3段階切替（弱・中・強）
切替タイマー	9時間自動オフ
洗濯	洗濯機可（本体コントローラー取り外し後）
材質	ポリエステル100%
安全機能	過熱防止、自動オフ
コントローラー	脱着式コード付きコントローラー
コード長	約2.5m
消費電力待機時	約0.5W
使用温度範囲	約40℃～55℃（設定による）
洗濯回数目安	約20回
修理部品の入手	コントローラー、ヒーター線など
保証期間	1年間

よくある質問 - YMS-SP52 Yamazen

この電気毛布は洗濯できますか？

はい、本体からコントローラーを取り外せば、洗濯機で洗えます。ただし、ネットに入れて弱水流で洗ってください。乾燥機は使用不可です。

電源はどのくらい消費しますか？

強設定で約60W、中で約40W、弱で約20Wです。待機電力は約0.5Wと非常に低いです。

自動でオフになる機能はありますか？

はい、9時間自動オフタイマーが搭載されています。また、過熱防止センサーも内蔵しています。

毛布のサイズを教えてください。

約140cm×180cmで、シングルベッドに最適です。ダブルベッドの場合は2枚使用をおすすめします。

温度調節は何段階ですか？

弱・中・強の3段階です。スライドスイッチで簡単に調節できます。

コントローラーは交換できますか？

はい、コントローラーは脱着式で、市販の互換品またはYamazen純正部品と交換可能です。

使用中に異臭がする場合は？

初回使用時や久しぶりの使用時は一時的に臭うことがあります。換気してしばらく使用すると消失します。持続する場合は使用を中止し、販売店に相談してください。

毛布の上に他の掛け布団を重ねても大丈夫ですか？

可能ですが、放熱を妨げないよう薄手のものをおすすめします。重ねすぎると過熱の原因になります。

電源コードが断線したら修理できますか？

コードの修理は専門技術者が必要です。自分での修理は危険ですので、メーカーまたは購入店に依頼してください。

日本国外で使用できますか？

この製品はAC100V専用です。海外で使用する場合は、対応する変圧器が必要ですが、推奨しません。

使用説明書 YMS-SP52 Yamazen

このたびは当社の製品をお買いあげいただき、

まことにありがとうございました。

正しく安全にお使いいただくために、ご使用前にこの取扱説明書をお読みください。

特に、「安全上のご注意」は必ず読んで正しくお使いください。お読みになった後は、いつでも見られるところに必ず保存してください。

- この商品を使用できるのは日本国内のみで、国外では使用できません。

● 仕様 …… 卷頭
● 安全上のご注意 …… 1-4
● ご使用になる前に …… 5
● 正しいご使用方法 …… 5-6
● お手入れと保管のしかた …… 6-7
● 知っておいていただきたいこと …… 7
● 点検と修理 …… 7
● 修理を依頼される前に 8
● アフターサービスについて……8
● 保証書 …… 卷末

最新情報はオリジナルブランドページ

YAMAZEN BOOKを

チェック!

随時情報を更新中!

仕様

品番	YMS-SP52
定格	100V 55W
寸法	たて約140cm・よこ約80cm
コード有効長	電源側 約1.9m 本体側 約0.6m
重量	約1.6kg
表面材	ポリエ ステル10 0 %

温度調節つまみの位置	弱 中 強温度調節つまみの位置
消費電力量(1時間あたり)	約12Wh 約25Wh 約35Wh
電気代(1時間あたり)	約0.4円 約0.8円 約1.1円電気代
表面温度	約30°C 約40°C 約51°C表面温度

●表面温度と消費電力量は、日本電機工業会の測定方法に基づき下記のように測定した値です。実際に使用されるときは、室温、床面など部屋の構造や使用状態により多少異なります。

○表面温度…室温20℃で綿ふとんの中に敷毛布本体を広げ、3kgの荷重を加えた状態で測定した値です。○消費電力量…室温15℃で綿ふとんの中に敷毛布本体を広げ、5時間通電したときの平均値です。○電気代…電力料金目安単価31円/kWh(税込)として計算した値です。

安全上のご注意

• ご使用の前に、この「安全上のご注意」をよくお読みのうえ、正しくお使いください。
• 人への危害、財産の損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して、説明しています。

■お守りいただく内容を次の図記号で説明しています。(次は図記号の例です)

危險

「死亡や重傷を負うおそれが大きい内容」です。

してはいけない

「禁止」の内容です。

警告

「死亡や重傷を負うおそれがある内容」です。

実行しなければならない

「強制」の内容です。

注意

「障害を負うことや、財産の損害が発生するおそれがある内容」です。

危險

低温やけどや脱水症状を起こすおそれがあります。

次のような方がお使いのときは特に注意する

低温やけどや脱水症状を起こすおそれがあります。

No!

乳幼児、お子様、お年寄り、自分で温度調節のできない方、皮ふ感覚の弱い方、ご病人、眠気をさそう薬(睡眠薬、かぜ薬など)を服用された方、深酒・疲労の激しい方

ときどき体を動かすなど、注意して使用する

低温やけどや脱水症状を起こすおそれがあります。

「強」で長時間使用しない

強 No!

低温やけどや脱水症状のおそれがあります。

• 一般にやけどは高温の物が皮ふに触れて起こるものですが、比較的低い温度(40～60℃)の物でも皮ふの同じところが長時間触れていると、熱い・痛いなどの自覚症状がなくても低温やけどを起こす場合があります。
• 一般のやけどは皮ふの表層のみですが、低温やけどは皮ふの深部にまでおよび、赤い斑点や水ぶくれができるのが特徴です。
• 万一、赤い斑点や水ぶくれができたときは、直ちに使用を中止して専門医の診断を受けてください。

警告

改造しない

また、分解・修理はしない

分解禁止

No!

火災・感電・怪我の原因となります。

修理は、お買いあげの販売店、当社サポートセンターにご相談ください。

電源コードや電源プラグが傷んだり、コンセントの差し込みが緩んだりしたときは 使用しない

コンセントや配線器具の定格を超える使い方や、交流100V以外での使用はしない

たこ足配線などで、定格を超えると発熱による火災の原因となります。

安全上のご注意

警告

電源コード、電源プラグを破損するようなことはしない

傷つけたり、加二り、高温部に近づけたり、無理に曲げたり、ねじったり、引っ張ったり、重いものをたり、束ねたりしない

傷んだまま使用すると トの原因となります。

コードやプラグの修理は、その販売店、当社サポートセンターにご相談ください。

敷毛布本体内部のヒーター線を傷めない

No!

・本体にピン 突き刺さない ・刃物で傷つ ・硬くて重い物を 載せない

、感電・ショー 火災・感電・故障の原因

乳幼児がコネクターをなめない よう、周囲の方が注意する

や針を

ぬれた手で、電源プラグの抜き 差しはしない

ぬれ手禁止

No!

感電の原因となります。

電源プラグは根元まで確実に差し込む

差し込みが不十分ですと、感電や発熱による火災の原因となります。傷んだプラグ・ゆるんだコンセントは使用しないでください。

電源プラグやコネクターのほこりなどは定期的にとる

プラグやコネクターにほこりがたまると、湿気などで絶縁不良となり、火災の原因となります。 電源プラグを抜き、乾いた布でふいてください。

1日1回、敷毛布本体を広げなおす

しわのまま使用すると、ヒーター線同士が接近するため、局部的に温度が高くなり、故障や低温やけどの原因となりま

丸めたり、身体に巻きつけたりして使用しない

No!

低温やけどや脱水症状などを起こす原因となります。

注意

座布団など保温性のよい物を長時間置かない

No!

部分的に保温した状態で長時間使用されますと、ヒーター線が劣化やすくなります。部分的に温度が高くなり、ヒーター線を傷めてたり、異常動作をしたりしてやけどをするおそれがあります。

アイロン台として使用したの加熱物を置いたりしない

No!

熱で本体を傷め、故障や事故の原因となります。

安全上のご注意

注意

灯油などの揮発性の高い物や、スプレー缶などを本体の上や近くに置かない

No!

熱でスプレー缶の圧力が 上がり、爆発や火災の原因となります。

あんかなどの他の暖房器具と併用しない

No! あんか

内部のヒーター線を傷め、故障や事故の原因となります。

犬や猫などのペットの暖房用に 使用しない

No!

ペットが本体やコードを傷障や事故の原因となります。

コントローラーに水やお茶、ペットの尿などの液体物をこぼさない

水ぬれ注意 No!

発煙・発火の原因となります。 万一こぼれたときは、直ち止し、販売店に点検を依頼してください。

コントローラーに布団など保温性のよい物をかけたり、強い衝撃を加えたりしない

No!

温度調節が正常に働かなくなり、は故障や事故の原因となります。ポケットにコントローラーを入れる際は、落下にご注意ください。

携帯電話などのバッテリー内蔵製品を敷毛布本体やコントローラーの上に置かない

No! Ex

熱でバッテリーが膨張し、故障や事故の原因となります。

暖房器具の熱をコントローラーや本体にあてない

No! 1m以上離す

熱でコントローラーや本体が変形し、故障や事故の原因となります。

コントローラーや敷毛布本体の近くで超短波式の電気治療器や強い電界を出す無線機を使用しない

No!

故障の原因となります。

ナフタリンなどの 防 虫 剤を使用 しない

No!

コントローラーを傷め、故阿 故の原因となります。

使用しないときは、電源コンセントから抜く

コンセント から抜く

コンセントから抜かな劣化による感電や火災の原因となります。

プ電源プをグを抜くときは、コードを持たずに、必ず電源持って抜く

No!

コと、縦を縁っ張ると、コードが破損して、感電・ショート・因となります。

暖房運転中や運転直後に、敷毛 プ布本体を上や折りたたんだ中に コントロ 一ラーを置かない

No! コントロ 一ラー

火熱ので原コントローラーが変形し、故障や事故の原因となります。

安全上のご注意

注意

衣類・洗濯乾燥機の使用や、通電しながらの乾燥は行わない

No!

熱で内部のヒーター 線を傷め、故障や事故の原因となります。

折りたたんだままや他の用途では使用しない

内部のヒーター線を傷め、故障や事故の原因となります。

ヒーター布を引っ張ったり折り 曲げたりしない

また、ヒーター布がしわのまま使用しない

No!

内部のヒーター線を傷め、故障や事故の原因となります。

特に、脚入袋に脚を入れてご使用の際は十分ご注意ください。

布団乾燥機は使用しない

熱で内部のヒーター 線を傷め、故障や事故の原因となります。

敷毛布本体の上でタバコは吸わない

No!

ドラム式洗濯機のたたき洗いにより内部のヒーター線を傷め、故障や事故の原因となります。

心臓病や皮ふの弱い方が使用するときは、事前に医師と相談する

本革・合皮・塩ビなどの素材の上で使用しない

また、熱に弱い素材を敷毛布本体の上に載せて使用しない

変色・変形などが生じる原因となります。

鶴源口一弱を巻きつけない

コントローラーを傷め、故障や事故の原因となります。

異常時には直ちに使用を中止する

(発煙・発火・感電のおそれあり)

異常·故障例

• 異常な音やこげ臭いにおいがする
• 電源コードを動かすと、通電したりしなかったりする
• 電源プラグや電源コードが異常に熱い
• 敷毛布本体がすり切れて、ヒーター線が露出している
• その他、ふだんと違った状態になる

すぐに電源プラグをコンセントから抜き、販売店へ点検・修理を依頼してください。

ご使用になる前に

設置方法（正しくご使用にならないと、故障や事故の原因となります。）

1. なるべく平らになるよう広げてください。

• 折りたたんだまま使用せず、なるべく平らに広げてお使いください。
• 他の暖房器具(あんか・電気毛布など)と併用しないでください。
• 敷毛布としてご使用の場合は、敷毛布本体についている定格ラベルに表示している矢印の方向を脚側にしてご使用ください。
• 脚入袋に脚を入れてご使用の場合は、ヒーター布を上にしてください。

い。 格 い。

敷毛布としてひざ掛けとして

脚袋として

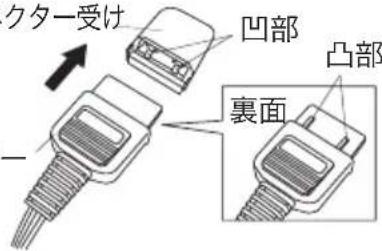

2. コネクターを差し込んでください。

- コネクターの突起(凸部)と敷毛布本体のコネクター受けのくぼみ(凹部)を合わせ、根元まで確実に差し込んでください。

敷毛布本体のコネクター受け

3. コントローラーは、必ず敷毛布本体の外に置くか、ポケットの中に収納してください。

• 他の暖房器具から離して置いてください。他の暖房器具に近づけすぎると、温度調節が正常に働かなくなります。
• 収納用ポケットはコントローラー専用です。携帯電話などの他のものを入れないでください。
• 収納用ポケットにコントローラーを入れる場合は、奥までしっかりと入れ落下しないようご注意ください。

クター受け 凹部 凸部 裏面

正しいご使用方法

操作手順/機能說明

電源プラグ コンセント (交流100V) 電源コード コネクター 本体側コード 定格ラベル兼ヒーター側・脚側判別ラベル ヒーター布 (表布) 本体側コネクター受け 脚入袋(裏布) コントローラー(操作部) 電源ランプ 電源 スイッチ 温度調節ボタン YAMAZEN 敷毛布本体 コントロ 一ラー 収納用ポ ケット

使用の順序

①電源プラグをコンセントに差し込む 正しく配線された、交流100Vのコンセント に、根元までしっかりと差し込みます。
②電源スイッチを「入」に合わせる 電源が入り、電源/温度調節ランプが点灯し、 温度調節「強」にて暖房運転を開始します。
③温度調節を「強」・「中」・「弱」のお好みの目盛に合わせる

温度調整ボタンを押すごとに、「強（赤ランプ）」→「中(黄ランプ)」→「弱(緑ランプ)」→「強」と変化します。

※室温が高いとき、低い目盛では通電しないことがあります。

ダニ対策

敷毛布本体のダニ対策のときに、温度調節を「強(ダニ対策)」に合わせます。

電源スイッチを「切」にして、電源プラグを持ってコンセントから抜いてください。

正しいご使用方法

切り忘れ防止タイマー (作動時、電源ランプが一定間隔で点滅)

• 電源を入れてから8時間が経過すると、切り忘れ防止タイマーが作動して自動的に暖房運転を停止します。
• 再度ご使用になるときは、電源スイッチを一度「切」にし、2秒以上間隔をあけてから、再度電源を入れてください。
• 切り忘れ防止タイマーを「切」にすることはできません。

注意

• 付属のコントローラーは、この製品専用です(コントローラー裏面に「YS-55B-K1」と表示があるものが専用コントローラーです)。他の製品にはご使用できません。
• コントローラーを紛失した場合は、形名をお確かめのうえ、お買上げの販売店にお問い合わせください。

お手入れと保管のしかた

お洗濯のしかた

注意

• 必ず、コントローラーを外して敷毛布本体のみをお洗濯してください(コントローラーはお洗濯できません)。なお、敷毛布本体に付いている本体側コネクター受けは外さないでください。
• 毛布洗い可能な洗濯機を使用してください。ただし、ドラム式洗濯機は毛布洗いの可否にかかわらずご使用いただけません。また、色移りを避けるため、他のものとは別にして本製品単独でお洗濯してください。
• クリーニング店にご依頼される場合は「手洗い」とご指定ください。
• 入浴剤の入ったお湯や漂白剤は使用しないでください。
• 衣類乾燥機(洗濯乾燥機の乾燥機能を含む)はご使用いただけません。
• その他、必ず右記の洗濯表示に沿ってお洗濯ください。
  中性洗剤使用 洗濯ネット使用

	手洗い	毛布洗い可能洗濯機(ドラム式を除く)
洗濯	・屏風たたみにして、タライや浴槽などで押し洗いする	・本体コネクター受けを敷毛布本体の内側に包み込み、屏風たみにして洗濯ネットに入れ、ファスナーを閉める・柔軟剤を入れる
すすぎ	・すすぐ※洗剤が残らぬよう十分にすすいでから柔軟剤をご使用ください。※本体コネクター受けを水でよくすすいでください。	・すすぐ
脱水	・浴槽のふちなどにかけて、水をきる	・洗濯ネットに入れた状態で行う(30~60秒程度)
乾燥・確認	・風通しの良い日陰に干し、自然乾燥する※ヒーター線が劣化しやすくなりますので、天日干しはしないでください。※本体コネクター受け部を十分乾かしてください。※敷毛布本体を広げて触ってみるなどして、ヒーター線によじれがないか確認してください。

お手入れと保管のしかた

保管のしかた

①保管前のお手入れ

- 食物のカス、汁などが付着したままでと、保管中にカビや虫が発生する原因となりますので、よく取り除いてくださ

②湿気の除去

- 次のシーズンまで保管されるときは、日陰干しして十分に乾燥させてください。※ヒーター線が劣化しやすくなりますので、天日干しはしないでください。

③折りたたみ収納

• しわにならないように折りたたんでご購入時の梱包箱に収納し、湿気の少ない場所に保管してください。保管するときは、上に物を載せないようしてください。
• 圧縮袋などに入れて圧縮しないでください。ヒーター線やコントローラーなどが傷む原因となります。
• ナフタリンや樟脳などの防虫剤は使用しないでください。ヒーター線やコントローラーなどが傷む原因となります。

ダニのお掃除のしかた

- 通電中、ダニは熱と乾燥に弱いためほとんど生息できませんが、特にダニを気にされる方は、次の方法でお掃除してください

①敷毛布本体にコネクターを差し込んでから、市販のポリ袋に入る程度に敷毛布本体を丸めてください。
②敷毛布本体をポリ袋(市販)に入れてください。※コントローラーは、必ずポリ袋の外に出してください。

③ポリ袋内の空気を押し出し、端をセロハンテープで留めてください。

④ポリ袋の上から布団をかけ、温度調節つまみを「ダニ対策」の位置にして、3時間通電します。通電終了後、必ず温度調節つまみを「切」にします。

⑤ポリ袋から敷毛布本体を取り出し、コントローラーを外してください。

※ 使用した ポリ袋 は 必ず破棄してください。

⑥電気掃除機で敷毛布本体の両面を掃除してください。

コントロ 一ラーは

必ずポリ袋の外へ！

通電しま。

知っておいていただきたいこと

• ご使用中、コントローラーが多少暖かくなりますが、異常ではありません。
• コントローラーに布団などがかからないようにしてください。布団などがかかっていた場合、温度調整が正常に働かなくなったり、コントローラー故障の原因になったりします。
• ヒーター線のある部分とない部分では、温度差が生じることがあります。敷毛布本体外周部などにはヒーター線が入っておりますので、暖まりにくくなっています。
• 本製品は頭寒足熱仕様で、頭側より脚側に密にヒーター線を配線しており、頭側の温度上昇を緩やかにして脱水症状を引き起こしにくくしています。

点検と修理

次のようなときには、ご使用を中止して、お買いあげの販売店、当社サポートセンターへご相談ください。

①毎年の使用はじめに、次の点についてご確認のうえ、異常があったとき

- コントローラー の損傷

- 電源コード表面のすりきれ、破

- 敷毛布本体の破れなどによるヒーター線の露出

②ご使用期間中に、次のような異常があったとき

• 電源プラグ、電源コード、コネクターやコントローラーの異常高温
• コントローラーに強い衝撃が 加わったとき
  ●温度調節5まみを「弱」にしても、敷毛布本体の温度が異常に高い
• その他、ふだんと違う異常がみられるとき

お買いあげ後3～5年経ちましたら、安全確認のためお買いあげの販売店、当社サポートセンターへ点検(有償)をご相談ください。

注意

本製品の内部にはヒーター線が配線されておりますので、ヒーター線が重なっている例よじれているなどの異常が無いかを定期的に確認してください。ヒーター線に異常がある場合、故障や事故の原因となりますので、直ちに使用を中止して点検・修理をご依頼ください。

重なり

よじれ

修理を依頼される前に

①修理を依頼される前に、次の表に従って調べていただき、なおらないときには必ず電源プラグを抜いてから、お買あげの販売店に修理を依頼してください。

こんなとき 調べるところ
電源が入らない	●電源プラグは、コンセントへ確実に差し込まれていますか?
暖 かくならない	●コントローラーのコネクターは、本体側コネクター受けへ確実に差し込まれています●電源スイッチが「切」になっていませんか? →つまみを「強」側にしてください。●コンクリートなど熱の逃げやすいの床の上に敷いていたり、寒い部屋で使用されていたりせんか? →熱がうばわれますので、(電気暖房機以外の)敷毛布などを併用してください●コントローラーの上に保温性のよい物が載っていませんか? →コントローラーの上の物を取り除いてください。●電源ランプが点滅していませんか? →電源スイッチを一度「切」にし、2秒以上間隔をあけてから、再度電源を入れてお使いください。

②製品に異常があるときは、お客様ご自身で修理されたり、手を加えたりすることは危険ですので、絶対にお止めください。
③保証期間中の修理など、アフターサービスについてご不明な点は、お買いあげの販売店、当社サポートセンターへお問い合わせください。

アフターサービスについて

保証書 【保証期間：お買いあげ日から1年間】

- 必ず、お買いあげの販売店から、お買いあげ日、販売店名などが記入されていることをお確かめのうえ受け取り、Pをよくお読みのうえ、大切に保管してください。

修理を依頼されるとき

• 『修理を依頼される前に』をご確認いただいてもなおらないときは、電源プラグを抜いてからお買いあげの販売店、社サポートセンターへ修理をご相談ください。
• 修理をご依頼の場合は、必ず敷毛布本体とコントローラーを両方お持ちください。どちらか片方のみでは修理できません。
• 保証期間内に故障して、無償修理をご依頼の場合は、保証書をご呈示ください。
• 保証期間を過ぎているとき、保証期間内であっても保証書のご呈示がなかったときは、ご希望により有償で修理させていただきます。ただし、補修用性能部品の最低保有期間は、製造打ち切り後6年です。 ※性能部品とは、その製品の性能を維持するために必要な部品です。

愛情点検	長年ご使用の電気敷毛布の点検を!
	こんな 症状はありませんか?●スイッチを入れても、ときどき運転しないことがある ●電源コードを動かすと、通電したりしなかったりする ●本体を折りたたむときに、ヒーター線が硬化して折れた感覚がある。 ●敷毛布本体のすりきれいによるヒーター線の露出 ●電源プラグ、電源コード、コントローラーの異常高温 ●その他、ふだんと違った状態になる	ご使用中止 電源プラグを抜き、故障や事故防止のめ、お買いあげの販売店、当社サポーセンターへ点検、修理をご相談くださ

空気をキレイにする電気敷毛布

ヒーター本体の中布に住江織物(株)独自技術の

ドリプルフレッシュ® 加工(消臭加工)を施しています。

24 時間サイクル消臭で空気をキレイにする

トリプルフレッシュ®

消臭：ホルムアルデヒド・タバコの臭い・生活臭・ペット臭を

消臭(吸着・分解)します。24時間サイクル消臭で持続性にも優れます。

※香料、芳香剤、溶剤などから発生する臭い、一酸化炭素、カビ臭などに対しては消臭性能を発揮し ※常時発生し続ける臭い成分は、全て消臭できるわけではありません。

※トリプルフレッシュ®は、住江織物(株)の登録商標です。

