製品タイプ	インストゥルメントプリアンプ / バッファー / ブーストペダル
ブランド	IK Multimedia
モデル	Z-TONE Buffer Boost
カテゴリー	ギター＆ベースペダル
寸法（約）	120 x 70 x 50 mm（4.7 x 2.8 x 2.0 in）
重量（約）	400 g（14 oz）
電源	9Vバッテリー（標準）、9V DCペダル電源（センター・マイナス）、またはXLRの+48Vファントム電源
消費電流（P48）	6.5 mA
入力インピーダンス（パッシブモード）	1MΩから2.2kΩまで可変（Z-TONEコントロール）
入力インピーダンス（アクティブモード）	約20kΩ
出力インピーダンス（アンバランス）	56 Ω
出力インピーダンス（バランス）	600 Ω
ゲイン範囲	-8dBから+8dB
ブースト範囲	0dBから+10dB
周波数特性	5Hz - 30kHz（-1dB）
ダイナミックレンジ	>114dB(A)（0dBゲイン時）
THD（バランス、PURE）	1kHz、+4dBmにて0.0033%
THD（アンバランス、PURE）	1kHz、+4dBmにて0.00055%
プリアンプトポロジー	JFET（温かみ）とPURE（透明）から選択可能
ピックアップセレクター	パッシブ / アクティブ
コントロール	GAIN、BOOST、Z-TONEインピーダンス、ピックアップセレクター、JFET/PURE、GND LIFT、BYPASSフットスイッチ、BOOSTフットスイッチ
入出力	1/4" インストゥルメント入力、LINK出力（パラレル）、アンバランスメイン出力、グラウンドリフト付きバランスXLR出力
筐体素材	メタルシャーシ
保守	乾いた布で清掃。湿気や極端な温度を避けてください。
安全上の注意	推奨電源のみ使用。内部にユーザーが修理可能な部品はありません。バッテリー取り付けはマニュアルを参照。
交換部品 / 修理可能性	メーカーによる指定なし。IK Multimediaサポートに問い合わせ。
付属品	ラバーフット×4
保証	詳細はwww.ikmultimedia.com/warranty

よくある質問 - Z-TONE Buffer Boost IK Multimedia

Z-TONE Buffer Boostとは何ですか？

ギターとベース用に設計された高品質なインストゥルメントプリアンプ、バッファー、ブーストペダルです。低ノイズ、広い周波数特性、そして異なるピックアップやスタイルに適応するための複数の回路トポロジーを備えています。

Z-TONE Buffer Boostの電源はどうすればいいですか？

標準の9Vバッテリー、9V DCペダル電源（センター・マイナス）、またはバランスXLR出力の+48Vファントム電源で動作します。接続時はファントム電源がバッテリーに優先します。

Z-TONEコントロールとは何ですか？

Z-TONEコントロールは可変インピーダンスつまみで、入力インピーダンスを1MΩ（シャープで明瞭なトーン）から2.2kΩ（太くて厚みのあるトーン）まで調整します。パッシブピックアップでのみ機能し、音源でのクリエイティブなトーンシェーピングを可能にします。

JFETとPUREプリアンプモードとは何ですか？

JFETモードは個別電界効果トランジスタを使用して温かみと倍音を加えます。一方、PUREモードは完全に線形で透明な信号経路を提供し、最大の明瞭さを実現します。セレクターはピックアップセレクターがパッシブに設定されている場合のみ機能します。

アクティブピックアップでこのペダルを使えますか？

はい。ピックアップセレクターをActiveに設定してください。このモードではZ-TONEコントロールは効果がほとんどなく、入力インピーダンスは約20kΩになります。

どんな出力がありますか？

アンバランス1/4"メイン出力、グラウンドリフト付きバランスXLR出力、そしてアンプ接続用のLINK出力（入力とパラレル）があります。

ブースト機能の使い方は？

BOOSTフットスイッチを押すと、最大+10dBの追加ゲインが有効になります。アクティブ時はBOOST LEDが点灯します。ソロやエフェクトを駆動するために使用できます。

バイパスモードとは何ですか？

BYPASSフットスイッチを押すと、ゲイン、ブースト、Z-TONE段をバイパスします。バイパス時はLEDが消灯します。ペダルはシンプルなバッファーとして動作します。

このペダルはペダルボードのどこに置くべきですか？

ギター信号をバッファリングしトーンの完全性を保つために、チェインの最初（他のエフェクトの前）に配置するよう設計されています。また、ライブやレコーディングでダイレクトDIボックスとしても優れています。

バッテリーの交換方法は？

ペダルの底面カバーのネジを外して9Vバッテリーコンパートメントにアクセスします。標準の9Vバッテリーと交換してください。交換中はペダルの電源がオフになっていることを確認してください。

使用説明書 Z-TONE Buffer Boost IK Multimedia

1 - TONE Buffer Boostの電源投入 5
2 ギター/ベースから最高のトーンを引き出す機能 5

2.1 JFET / PURE入力 5
2.2 ピックアップセレクター 6
2.3 Z-TONE™ (バリアブルインピーダンス設定) 6

3 一般的な使用例 8

3.1 ホームスタジオ 8
3.2 商用スタジオ 9
3.3 ライブ 10

4 製品仕様 11

保証 11 サポートおよびその他の情報 11

この度は、Z-TONE Buffer Boostをお求め頂き、誠に有難うございます。

以下、パッケージ同梱物になります：

• Z-TONE Buffer Boost本体
4x ゴム足

Z-TONE Buffer Boost高品位の楽器プリアンプで、極限に低ノイズ、広周波数特性にマルチ回路技術を利用した全てにギターとピックアップの種類に適合します。

Z-TONE Buffer BoostにはXLRバランス出力も用意され、直接PAやミキサーに繋ぐ事も可能です。アンプ無しのラインダイレクト入力による演奏やクリーンサウンドを活用した信号処理、ミキシングなど、既存のブーストペダルには無い幅広い用途を可能にします。一般的な9Vバッテリー駆動に加えて、通常のペダル用9V電源アダプターでも動作しますので、ご自身のペダルボードに難なく追加出来ます。

Z-TONE Buffer Boostの登録

登録をすることで、テクニカルサポートへのアクセス、保証の有効および無料のJamPoints™をお客様のアカウントを通じて受け取ることが可能になります。JamPoints™は、将来IK製品をお求め頂く際の割引としてご利用頂けます。また、ご登録頂くことで、最新のソフトウェアアプリデートやIK製品に関する情報を随時受け取ることが可能になります。

登録はこちらから

ユーザー登録後に提供される特典ソフトウェア

1. ゲイン(GAIN)コントロール - 入力ゲインの調節に使用します。センターポジションがユニティゲインで、反時計回りで-8dB、時計回りに捻ると最大で+8dBの増幅が可能です。

2. ブースト(BOOST)コントロール - 最大で10dBまでのブーストを設定出来ます。

3. ピックアップセレクター (PASSIVE/ACTIVE) スイッチ - このスイッチはギターを接続した際、ギターに搭載されたピックアップに合わせて設定をします。ギター側のプリアンプの有無に合わせて設定することで、より自然なギタートーンを得ることが出来ます。

4. Z-TONE™ - このノブは可変インピーダンスコントロールで、接続した楽器に対して最適な入力インピーダンス設定を行います。この機能により、楽器本来の音色、質感を取り戻すことが可能です。また、EQでは得ることの出来ない微細なニュアンスを持った積極的なサウンドメイクにも役立ちます。パネル記載の通り、反時計回りで音色が鋭くなり、時計回りに捻ると太さが強調されます。

5. JFET/PUREスイッチ - 2種類の楽器用プリアンプ: JFETプリアンプとピュア (PURE) プリアンプの切り替えスイッチです。

6. グラウンドリフトスイッチ(GND LIFT) - ボタンを押し込むとグラウンド結線が遮断されます。

7. バランス出力 (BALANCED OUT) - 高品質のトランスフォーマーバランス出力です。グラウンドリフト設定が可能です。接続にXLRメスコネクターのバランスケーブルを使用します。

8. メイン出力(MAIN OUT) - 電気バッファー、グラウンド結線されたアンバランス出力です。接続に1/4”(6.35mm)標準プラグのアンバランスケーブルを使用します。

9. 楽器入力(INPUT) - 楽器(ギターなど)を接続する為の1/4" (6.35mm)標準プラグを装着する為のジャックです。

10. リンク出力(LINK) - LINKコネクターは、入力ジャックとパラレル結線された端子で、主にINPUTに入力された信号のアンバランスのダイレクト分岐出力として使用します。例えば、Z-TONEを介したダイレクト出力と同時にギターやベースアンプに接続する場合、LINKをアンプの入力を繋ぎます。この際、Z-TONEのインピーダンスコントロールの設定はLINK出力にも影響します。

11. バイパス (BYPASS) スイッチ - ゲイン、ブースト、Z-Tone回路をバイパスするフットスイッチです。バイパスをオンにするとLEDが消灯します。LED点灯時は、バイパスしていないことを示します。

12. ブースト(BOOST)スイッチ - ブースト機能をオン・オフするフットスイッチです。ブーストが有効になるとLEDが点灯します。

13. 9V電源入力(DC input)と9V電池ホルダー - 市販のペダル用9VDCアダプター/パワーサプライを使用する場合は、DC inputに繋ぎます。9V電池を装着する際、カバーのネジ留めを外す必要があります。

1 Z-TONE Buffer Boostの電源投入

Z-TONE Buffer Boostは9V電池しますが、ミキサーの+48Vファンタム電源やペダル用の9V電源アダプターでも稼働できる様に設計されていますので、バッテリー残量を心配する必要はなく、ご自身のペダルボードに難なく追加出来ます。また、電池が装着されている状態で+48Vのファンタム電源が供給された場合、電池駆動ではなく、バランス出力を通じたファンタム電源駆動が優先されます。

9V電池を装着する際、カバーのネジ留めを外す必要があります。

2 ギター/ベースから最高のトーンを引き出す機能

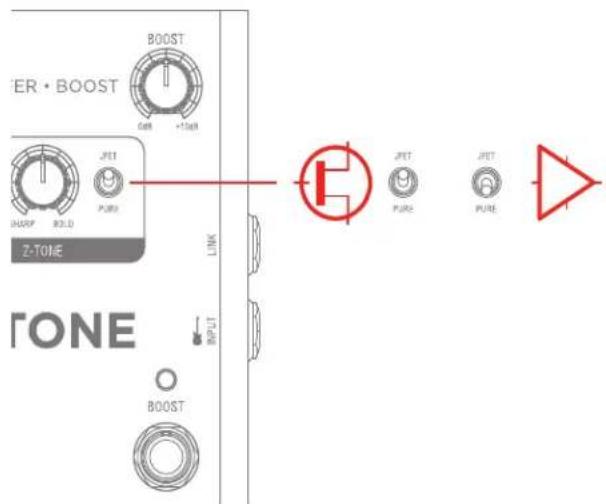

2.1 JFET / PURE入力

このフロントパネルスイッチは、2つのプリアンプ技術：JFETとPUREのスイッチ切り替えに使用します。

JFET（field-effect transistor）モードは、ディスクリート回路で構成されたプリアンプで、信号に対してほんの少し倍音と彩りを加えます。のことにより、楽器の音色に少しだけ温もりを与えます。

PUREモードは、クリーンなシグナルパスを目指した回路で、リニアなレスポンスと透明感のあるサウンドに適しています。

いずれのプリアンプモードも、現代の業務スタジオでワークやステージパフォーマンスでの使用を想定した品質と特性が高いレベルで確保された仕様に仕上がっています。注意：JFET/PUREスイッチは、ピックアップセレクター（PASSIVE/ACTIVEスイッチ）と連動し、PASSIVEオションに設定した際のみ、機能します。

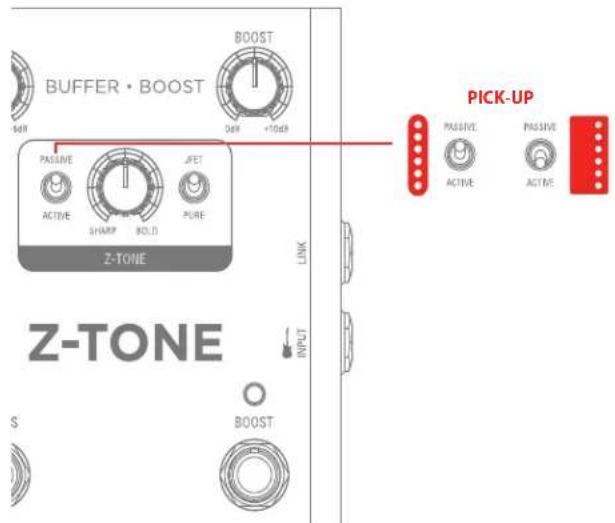

2.2 ピックアップセレクター

Z-TONE Buffer Boostは、ギター入力に対しての妥協はありません。エレキギターのパッシブピックアップ（Passive）とプリアンプを装備しクティブピックアップ（Active）入力に対する最適な入力回路もそれぞれ独立して用意され、切り替えることが可能です。パッシブピックアップのエレキギターは、アクティブピックアップよりも高出力インピーダンスで、PASSIVEモードはその名の通り、パッシブピックアップ出力に最化されています。ACTIVEモードは、プリアンプ（電池駆動する）出力を持ったエレキギターに最適化したモードです。

パッシブとアクティブ、どちらが素晴らしいということではなく、それぞれの魅力と特徴があり、この2つのモード切り替えもそれに習います。従いまして、設定は必ずしも、ピックアップの仕様に合わせるのではなく、実際に耳にして頂き、音楽的に適した方をお選び下さい。

また、ギターの出力が大き過ぎて、PASSIVEモードでは許容できない場合やエレキベースを繋ぐ場合は、ACTIVEモードの設定をお試し下さい。

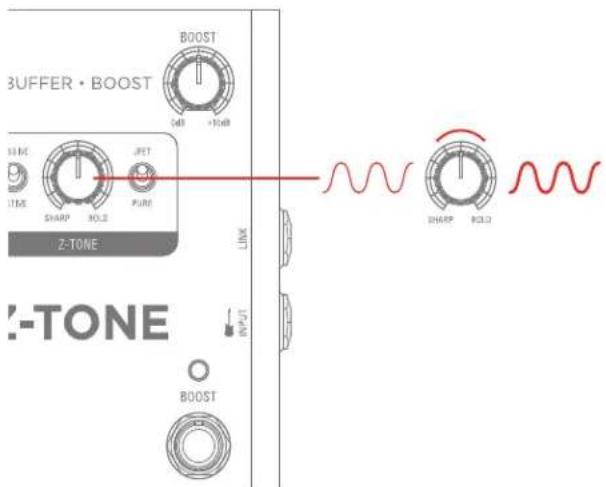

2.3 Z-TONE™ (バリアブルインピーダンス設定)

全てのパッシブピックアップ（シングルコイル、ハムバッカー、タップなど...）は、そのロードインピーダンスによって、音色の性質やキャプターが決定付けられます。つまり、これまでの多くのDIやギター専用以外の機器の楽器入力が単に高出カインピーダンスを受けられる仕様なだけで、ギターをアンプに繋いだ際と同様の音色が得られないことがあります。この問題を解消する為、ギターのライン入力からより音楽的な音色を得る為、入力インピーダンスに可変コントロールを設けました。フロントパネルのZ-TONE™コントロールは、楽器入力のインピーダンスを接続楽器に合わせて設定することで、その音色をよりクリエイティブに整えることが可能です。

このシステムの利点は、適切な設定をした際に得られる楽器本来の音色を体験出来ることです。シンプルにツマミを設定するだけで、これまでのDIやギター専用以外の機器の楽器入力では耳にすることの出来なかった響きをそのまま、収録やその後段の信号処理に使用することが出来る画期的な機能です。

このノブの操作にルールや決まりはありません。心赴くまま、耳に心地よい響になるように、ご自由に操作をして下さい！インピーダンスをげて（右方向に回して）膨よかな響にしたり、インピーダンスを上げて（左方向に回して）キレのある鋭い音色にしたり、最適な設定を見ついましょう。

例えばハイゲインサウンドを入力した際、荒々し過ぎると感じた場合、真ん中付近に設定してみて下さい。Z-TONEは、魔法を掛けたように稲よく落ち着かせます。

エレキベース（パッシブピックアップ）を入力した際、薄いと感じた場合、同様に真ん中に設定しましょう。即座にソリッドな感じを残しつ厚で、大きく鳴ることでしょう。

このノブの操作の要点は、とにかく試すことです！ご自身の楽器、そして目的のサウンドに合わせて、自由に操作し、お気に入りの設定を見つけましょう。その可能性と組み合わせはほぼ無限と言えます。

1MΩのハイインピーダンス設定（“Sharp”側）から2.2kΩの最低設定（“Bold”側）まで、Z-TONE回路は、どんなパッシブピックアップにも有です。

アクティブピックアップの場合、このコントロールではハッキリとした有用な効果を得ることは出来ません。また、その必要もありません。

3 一般的な使用例

Z-TONE Buffer Boostを使用したステージでのライブ演奏や商用レコーディングスタジオ、ホームスタジオ収録で、最高のギター・ベーストンを得る方法をご紹介します。

3.1 ホームスタジオ

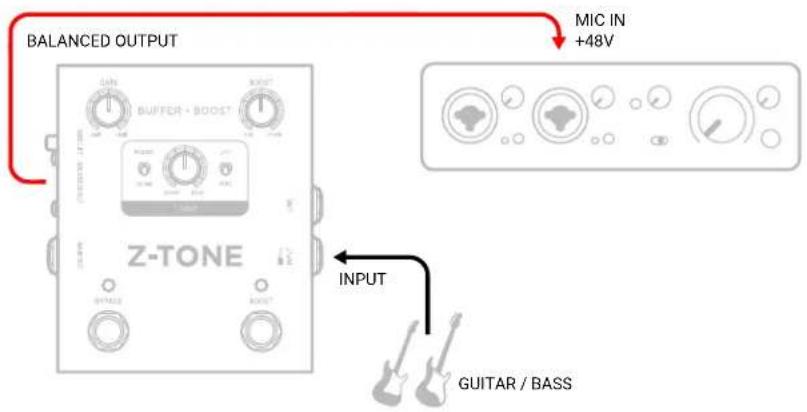

最上級のホームスタジオでのギター・ベースライン収録

ギターをダイレクト入力による収録可能な限り、最高の品質で収録をする構成です。DAWに取り込み、さらにプラグインで加工することが出来ます。Z-TONEを加えることで、どんなオーディオインターフェースもギターとベースにとって最高のインターフェースに変貌します。

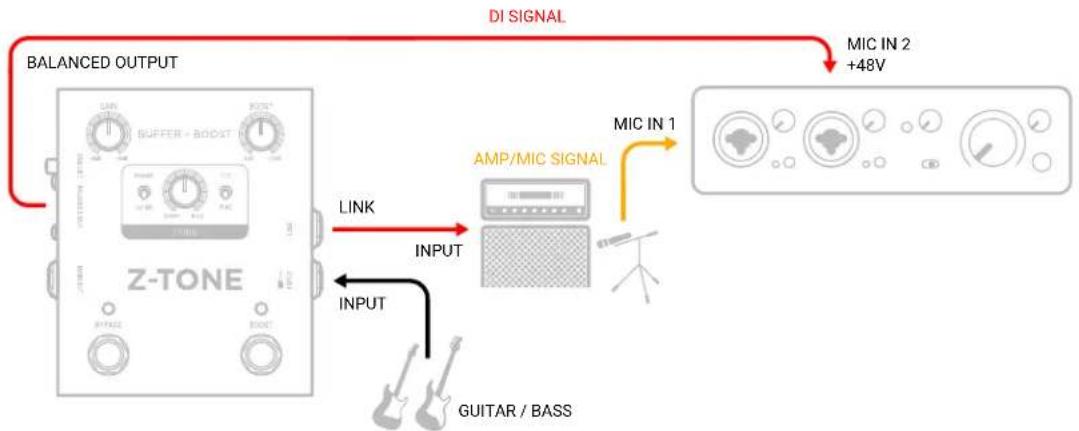

アンプとDIを組合わせた最上級のホームスタジオでのギター・ベース収録

ギターのダイレクト入力に加え、アンプのマイク録りを加えた最高品位の構成になります。個々の入力信号をDAWに取り込み、さらにプラグインで加工することが出来ます。Z-TONEを加えることで、どんなオーディオインターフェースもギターとベースにとって最高のインターフェーに変貌します。

3.2 商用スタジオ

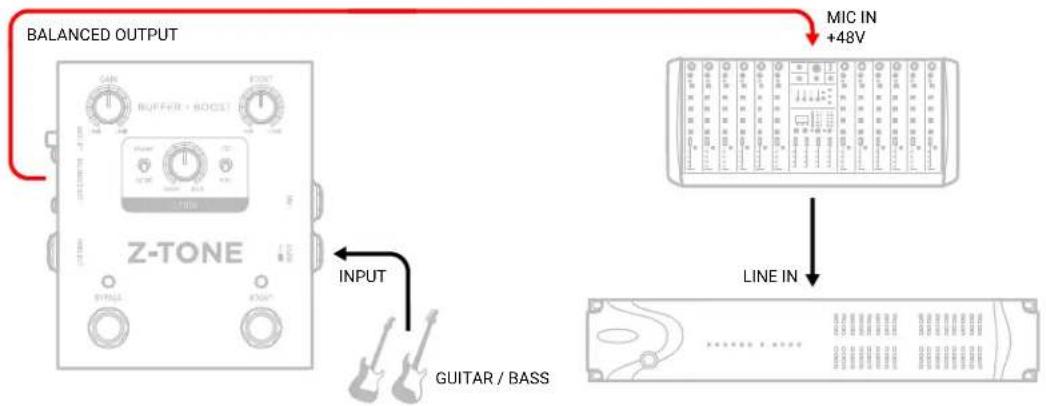

最上級の商用スタジオでのギター・ベースライン収録

ギターをダイレクト入力による収録可能な限り、最高の品質で収録をする構成です。DAWに取り込み、さらにプラグインで加工することが出来ます。ビンテージ、モダンに関わらず、どんなハイエンドマイクプリアンプでも、Z-TONEを加えることで、素晴らしいギターやベーストーンを得ることが出来ます。

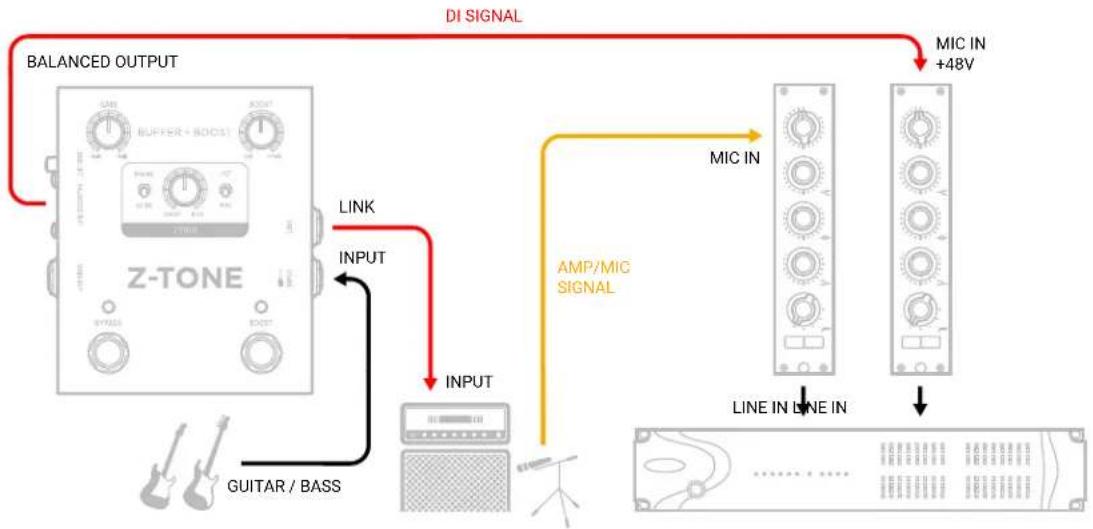

アンプとDIを組合わせた最上級の商用スタジオでのギター・ベース収録

ギターのダイレクト入力に加え、アンプのマイク録りを加えた最高品位の構成になります。個々の入力信号をDAWに取り込み、さらにプラグインで加工することが出来ます。ビンテージ、モダンに関わらず、どんなハイエンドマイクプリアンプでも、Z-TONEを加えることで、素晴らしいターやベーストーンを得ることが出来ます。

3.3 ライブ

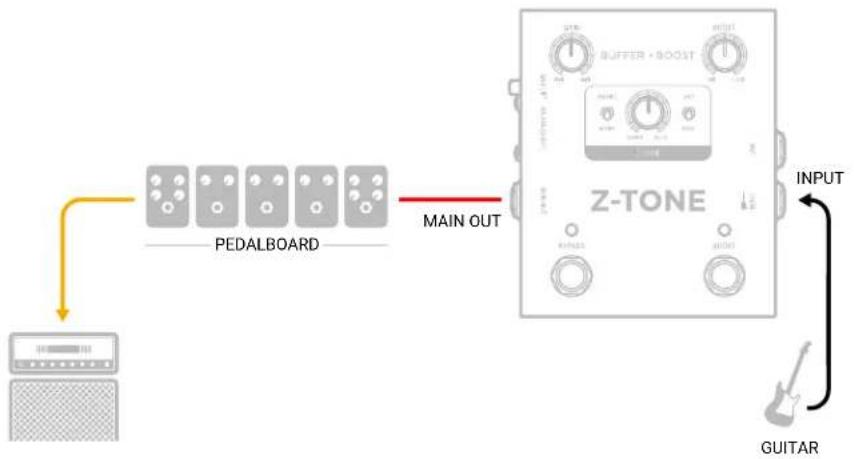

エレキギターのライブセット

Z-TONE Buffer Boostを最初のペダルとして追加しておくことが理想です。このことで、ギターの信号をバッファーし、最高に整えられた状態かつ無垢な信号でペダルとアンプをドライブすることが出来ます。そして、Z-TONEがトーンに新たなサウンドパレットをもたらし、ブーススイッチはソロプレイを最高のレベルと最小のノイズで際立たせます。

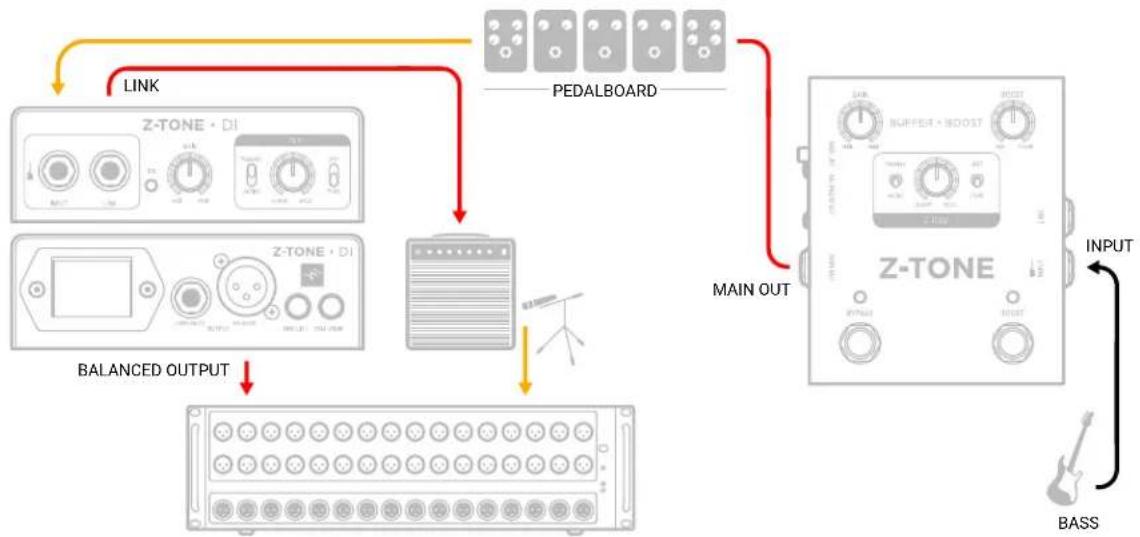

ペダルボードを加えたエレキベースのライブセット

この構成では、Z-TONE Buffer Boostを最初のペダルとして追加しておくことが理想的です。このことで、ベースギターの信号をバッファーし最高に整えられた状態かつ無垢な信号でペダルとアンプをドライブすることが出来ます。そして、Z-TONEがトーンに新たなサウンドパレットをもたらし、ブーストスイッチはソロプレイを最高のレベルと最小のノイズで際立たせます。更にZ-TONE DIを加えることで、FOHに送るDI信号とアンプに送る高品位の信号スプリッターとして機能します。

4 製品仕様

オーディオ

入出力ゲイン：ユニティ @ 1/4”入力～1/4”とXLR出力、GAIN = 0dB、Z-TONE = SHARPポジション

ゲインレンジ：-8dB～+8dB

ブーストゲイン：0dB～+10dB

入力インピーダンス：1MΩ～2.2kΩ @ Z-TONE = PASSIVEモード

入力インピーダンス：およそ20kΩ @ Z-TONE = ACTIVEモード

出力インピーダンス：56Ω @ 1/4"アンバランス出力

出力インピーダンス：600Ω @ XLRバランス出力

最大入力レベル（クリップ直前）：+13dBm @ 48Vファンタム駆動、+9dBm @ 9V電池駆動

ダナミックレンジ：114dB(A)以上 @ 1/4”とXLR出力、GAIN = 0dB

THD（高調歪率）：0.0033%（PUREモード）、0.2%（JFETモード）@バランス出力、1kHz、+4dBm入力

THD（高調歪率）：0.00055%（PUREモード）、0.2%（JFETモード）@アンバランス出力、1kHz、+4dBm入力

周波数特性：5Hz\~30kHz、-1dB

ファンタム電源：+48Vバランス出力端子からファンタム電源供給。+48Vファンタム電源は電池駆動よりも優先されます。

バッテリー電源:9V

電源消費：6.5mA@48Vファンタム電源駆動時

保証

保証規約に関しては、下記のリンクに記載しています：

www.ikmultimedia.com/warranty
