VE1632TT - Ventilatore domestico DCG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore domestico
Marca	DCG
Modello	VE1632TT
Dimensioni (A x L x P)	135 x 45 x 45 cm
Peso	3,5 kg
Alimentazione	220-240 V ~ 50/60 Hz
Potenza	60 W
Diametro pale	40 cm
Velocità	3 velocità
Oscillazione	Sì, 90°
Timer	No
Telecomando	No
Altezza regolabile	Sì, telescopica
Inclinazione	Sì, regolabile
Livello sonoro	55 dB (max)
Materiale	Plastica ABS e metallo
Manutenzione e pulizia	Pulire con un panno morbido umido; non utilizzare prodotti abrasivi
Sicurezza	Base stabile; griglia di protezione anti-dita
Pezzi di ricambio	Disponibili su richiesta
Riparabilità	Indice di riparabilità non fornito

Domande frequenti - VE1632TT DCG

Come si assembla il ventilatore?

Fissare la base al palo, quindi il motore al palo e infine le pale e la griglia. Fare riferimento al manuale per i dettagli.

Quante velocità ha il VE1632TT?

Ha 3 velocità: bassa, media e alta.

Il ventilatore oscilla?

Sì, il ventilatore può oscillare automaticamente per distribuire l'aria su un'area più ampia.

C'è una funzione timer?

No, questo modello non include la funzione timer.

Posso regolare l'altezza?

Sì, l'altezza è regolabile tramite un palo telescopico. Allentare il collare, regolare e riavvitare.

Come si pulisce il ventilatore?

Scollegare il ventilatore. Utilizzare un panno morbido umido per pulire le pale e la griglia. Non immergere in acqua.

Qual è il consumo energetico?

Il ventilatore funziona a 60 watt alla velocità massima.

Il ventilatore è sicuro da usare vicino ai bambini?

Il ventilatore ha una griglia di protezione per evitare il contatto con le dita, ma sorvegliare sempre i bambini.

Il ventilatore viene fornito con un telecomando?

No, il VE1632TT non include un telecomando; tutti i comandi sono sulla base.

Come conservare il ventilatore quando non in uso?

Smontare le pale e la griglia, piegare il palo e conservare in un luogo asciutto. Conservare la scatola originale se possibile.

MANUALE UTENTE VE1632TT DCG

Quando si usano elettrodomestici, è necessario rispettare alcune precauzioni di base.

ATTENZIONE- per ridurre il rischio di incendio, scossa elettrica o danni alle persone, rispettare le indicazioni seguenti:

• Mettere sempre in funzione l'apparecchio su un impianto compatibile con la tensione, la frequenza e il valore nominale indicati sull'etichetta identificativa del prodotto.
• Non usare questo ventilatore con dispositivi a stato solido di controllo della velocità. Pericolo di scossa elettrica.
• L'uso di questo apparecchio non è indicato per persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, mancanza di esperienza e conoscenze, a meno che ricevano supervisione o indicazioni da una persona responsabile della loro sicurezza.
• È necessario sorvegliare i bambini affinché non giochino con l'apparecchio.
• Non lasciare incustodito il ventilatore mentre è in funzione.
• Non metterlo in funzione se è caduto, ha subito danni o dà segnali di malfunzionamento, oppure se la spina o il cavo di alimentazione sono danneggiati. In questo caso, rivolgersi al punto vendita per i controlli necessari e l'eventuale rimborso o sostituzione del prodotto.
• Se il ventilatore non funziona correttamente, rivolgersi a un elettricista professionista o al servizio assistenza per i controlli necessari e l'eventuale riparazione. Non tentare mai di smontarlo autonomamente.
• Non immergere il prodotto o il cavo di alimentazione in acqua e non

esporli a pioggia, umidità o altri liquidi.

• Non usare il ventilatore vicino a vasche da bagno, lavandini, piscine o altri luoghi in rischia di venire in contatto con l'acqua.
• Non installarlo in luoghi in cui potrebbe essere esposto a:
• Fonti di calore, come termosifoni, valvole di regolazione del calore, stufe o altro
• Luce solare diretta
  • Vibrazioni meccaniche o urti
• Polvere eccessiva
• Mancanza di ventilazione, come all'interno di armadi o librerie
• Superfici non uniformi
• Quando l'apparecchio non è in uso, prima di aggiungere o togliere parti e prima di pulirlo, spegnerlo e scollegare la spina dalla presa di corrente. Prima di metterlo in funzione, assicurarsi che sia montato completamente.
• Evitare il contatto con le parti in movimento. Non infilare parti del corpo (ad esempio le dita) o oggetti nella griglia mentre il ventilatore è in funzione.
• Non coprire la griglia e non usare il ventilatore in prossimità di tende ecc.
• Questo prodotto è destinato esclusivamente all'uso domestico.
• Quando lo si deve spostare, scollegare sempre la spina dalla presa di corrente.
• L'uso di accessori non raccomandati dal distributore può causare danni a cose o persone.
• Assicurarsi che la superficie su cui il ventilatore viene posizionato mentre è in funzione sia stabile. Pericolo di rovesciamento.
• Se il cavo di alimentazione è danneggiato, per evitare pericoli deve essere sostituito dal produttore, dal servizio assistenza o da personale analogamente qualificato.

LEGGERE QUESTÈ ISTRUZIONI E CONSERVARLE PER CONSULTAZIONI FUTURE

ELENCO DELLE PARTI

1. Griglia anteriore
2. Copertura delle pale
3. Pale
4. Chiusura a clip
5. Dado di fissaggio in plastica
6. Griglia posteriore
7. Albero motore
8. Pannello dei comandi
9. Alloggiamento del motore
10. Vite
11. Cavo di alimentazione
12. Vite di fissaggio
13. Asta interna
14. Anello di regolazione dell'altezza
15. Asta esterna
16. Base
17. Contrappeso della base
18. Vite a L

MONTAGGIO

MONTAGGIO DELLA BASE

- Per prima cosa, allentare e rimuovere le quattro viti dalle barre. Incrociare la barra A e la barra B in modo che si inseriscano l'una nell'altra.

- Allineare i quattro fori delle barre con quelli della flangia dell'asta esterna. Fissare la flangia alle barre usando sempre le quattro viti.

- Allentare e rimuovere l'anello di regolazione dell'altezza passando dalla parte alta dell'asta interna. Far scorrere la copertura decorativa della base lungo l'asta.

- Riposizionare l'anello di regolazione sull'asta interna. Estrarre l'asta interna da quella esterna per regolarla all'altezza desiderata. A questo punto, stringere l'anello.

- Se necessario, allentare leggermente la vite di fissaggio procedendo in senso antiorario. Far scorrere la scatola dei comandi lungo l'asta interna e stringere bene la vite di fissaggio.

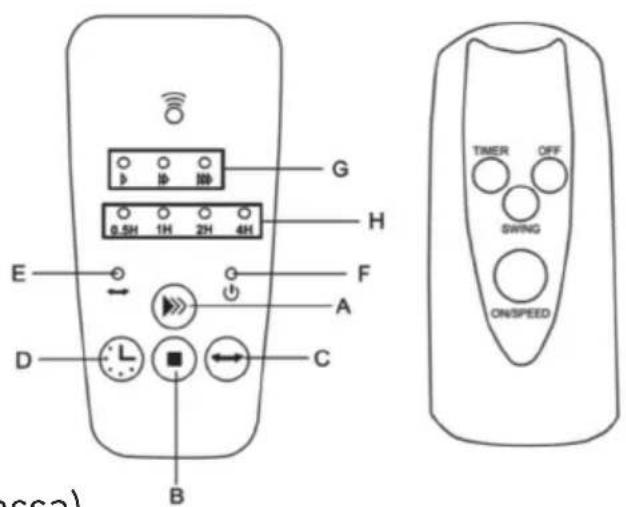

FUNZIONAMENTO Pannello dei comandi

A. Pulsante accensione e velocità (ON/SPEED)
B. Pulsante di spegnimento (OFF)
C. Pulsante oscillazione (SWING)
D. Pulsante timer (TIMER)
E. Spia oscillazione
F. Spia di accensione
G. Spie della velocità (alta-media-bassa)
H. Spie del timer 0,5-1-2-4 ore

1. Accendere il ventilatore premendo il pulsante ON/SPEED (A) sul pannello dei comandi. La spia (F) si accende.
2. Per cambiare velocità, premere il pulsante (A) più volte. A ogni pressione, la velocità cambia, e la spia corrispondente (G) si accende.
3. Per attivare la funzione oscillazione, premere il pulsante SWING (C). La spia corrispondente (E) si accende e il ventilatore comincia a oscillare. Per arrestare l'oscillazione, premere di nuovo il pulsante (C).
4. Il ventilatore è dotato di una funzione timer. Dopo averlo acceso, premendo il pulsante TIMER (D) il ventilatore rimane in funzione per il tempo desiderato. Ogni volta che il pulsante viene premuto, la regolazione cambia e le spie corrispondenti (H) si accendono. Una volta trascorso il tempo selezionato, il ventilatore si spegne automaticamente. La funzione timer va da 0,5 a 7,5 ore, ovvero la somma delle spie accese.
5. È possibile regolare il flusso d'aria inclinando il motore verso l'alto o verso il basso. Per farlo, allentare la vite (10) e regolare il motore in verticale fino a raggiungere l'angolazione desiderata. A questo punto, stringere di nuovo la vite.
6. Per spegnere il ventilatore, premere il pulsante OFF (B).

7. Quando il ventilatore non è in uso, scollegare sempre la spina dalla presa di corrente.

8. Assicurarsi che le batterie siano inserite nel senso corretto. Non usare batterie di tipologie diverse. Quando è necessaria la sostituzione, sostituirle entrambe. Il ventilatore funziona con 2 batterie AAA.

PULIZIA

• Prima di montare o smontare il ventilatore e prima di pulirlo, spe-gnerlo e scollegare la spina dalla presa di corrente.
• Tenere le prese d'aria nella parte posteriore del corpo principale libere da polvere e pelucchi; per rimuoverli, usare un aspirapolvere. Non infilare oggetti nelle aperture.
• Pulire le parti del ventilatore con sapone neutro e un panno o una spugna umidi. Non far entrare acqua o qualunque altro liquido nell'alloggiamento del motore.
• Sciacquare bene il sapone con acqua pulita.

ATTENZIONE: Non usare detergenti, sostanze chimiche o solventi abrasivi, che possono danneggiare le finiture delle parti del ventilatore.

Informazioni tecniche
Flusso di aria massimo	F	48,9,	m^3 /min
Potenza in ingresso	P	43,1	W
Valore di servizio	SV	1,1	(m^3 /min)/W
Consumo di corrente in stand-by	Psb	0,47	W
Rumorosità del ventilatore	Lwa	60,0	dB(A)
Velocità massima del flusso d'aria	C	2,9	m/s
Standard di misurazione del valore di servizio	IEC 60879:1986 (corr.1992)

TECHNICAL FEATURES: 220-240V\~ 50/60Hz 60W

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziati a seconda dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'invio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al Decreto Legislativo N° 49 del 14 Marzo 2014.

GARANZIA

Per l'apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla data di acquisto (scontrino) solo per la parte motore. Per la garanzia è sufficiente lo scontrino di acquisto. Senza questo non sussiste il diritto né ad una sostituzione né ad una riparazione gratuita.

Nel caso si ricorra alla garanzia, restituire al rivenditore l'apparecchio completo in ogni sua parte, nell'imballaggio originale unitamente allo scontrino.

La riparazione e/o la sostituzione di pezzi soggetti a logoramento (*), come anche operazioni di pulizia e manutenzione non rientrano nella garanzia e quindi sono a pagamento! La garanzia perde la sua validità se l'apparecchio è sottomesso all'intervento di terzi.

(*): cursori, ganci impastatori, cinghie di trasmissione, telecomandi di ricambio, spazzolini di ricambio, lame di seghe, manopole, guarnizioni, timer, filtri ecc.

DOPO LA GARANZIA

Quando la garanzia è scaduta, le riparazioni devono essere effettuate da un negozio od un servizio specializzato, contro pagamento.

DCG SRL Via G. Garibaldi 68 - 20861 Brugherio (MB) MADE IN CHINA
