Tipo di prodotto	Cucina a gas a libera installazione
Marca	Midea
Modello	MH 604 TC FX
Dimensioni totali (A x L x P)	85 x 60 x 60 cm
Peso	62 kg
Alimentazione	220-240 V ~ 50/60 Hz
Consumo totale di energia	10.5 kW
Tipo di piano cottura	Piano cottura a gas con 4 fuochi
Tipo di forno	Forno elettrico ventilato
Capacità del forno	65 L
Funzione grill	Sì, elemento grill integrato
Classe energetica	A
Metodo di pulizia	Interno smaltato, vetro della porta facile da pulire
Caratteristiche di sicurezza	Dispositivo di sicurezza per fiamma, blocco bambini, spegnimento automatico
Disponibilità di ricambi	Disponibili presso i centri di assistenza autorizzati
Indice di riparabilità	8.5/10
Garanzia	2 anni

Domande frequenti - MH 604 TC FX MIDEA

Quali sono le dimensioni della cucina Midea MH 604 TC FX?

La cucina misura circa 85 cm di altezza, 60 cm di larghezza e 60 cm di profondità. Verificare sempre con il manuale di installazione per gli spazi esatti.

Posso usare forno e grill contemporaneamente?

Sì, questo modello permette l'uso simultaneo delle funzioni forno e grill, ma fare attenzione al carico elettrico totale (max 10.5 kW). Fare riferimento al manuale per le impostazioni specifiche.

Come si pulisce l'interno del forno?

Il forno ha un rivestimento smaltato facile da pulire. Pulisci le macchie con un panno umido e detergente delicato. Per le macchie ostinate, usa un detergente non abrasivo. Evita prodotti chimici aggressivi.

Il piano cottura è a gas o elettrico?

Il piano cottura è a gas con 4 fuochi, mentre il forno e il grill sono elettrici. Questa combinazione offre flessibilità ed efficienza.

Questa cucina ha un blocco bambini?

Sì, la Midea MH 604 TC FX è dotata di blocco bambini sulla porta del forno e sui comandi del piano cottura per una maggiore sicurezza.

Che tipo di gas usa il piano cottura?

Il piano cottura è compatibile con gas naturale (metano) e GPL (propano/butano). Potrebbe essere necessario un kit di conversione per diversi tipi di gas: controlla il manuale.

Come si sostituisce la lampadina del forno?

Scollega la cucina dall'alimentazione elettrica. Rimuovi il coprilampada in vetro ruotandolo in senso antiorario, quindi sostituisci la lampadina con una dello stesso tipo (solitamente 25W, resistente a 300°C). Rimonta.

Cosa fare se la fiamma di un fuoco si spegne?

La cucina è dotata di un dispositivo di sicurezza per la fiamma. Se la fiamma si spegne, l'erogazione del gas si interrompe automaticamente. Basta attendere qualche minuto e riaccendere il fuoco.

Posso installare questa cucina da solo?

L'installazione deve essere effettuata da un tecnico qualificato per garantire corrette connessioni di gas ed elettricità. Il manuale fornisce istruzioni, ma si consiglia l'aiuto professionale.

Dove posso trovare i ricambi?

I ricambi sono disponibili presso i centri di assistenza autorizzati Midea. Visita il sito ufficiale Midea o contatta il servizio clienti per i numeri dei pezzi e gli ordini.

MANUALE UTENTE MH 604 TC FX MIDEA

Avvertenze: Prima di utilizzare questo prodotto, leggere attentamente questo manuale e conservarlo per riferimento futuro. La progettazione e le specifiche sono soggette a modifiche senza preavviso per il miglioramento del prodotto.

Consultare il rivenditore o il produttore per maggiori dettagli.

Il diagramma qui sopra è solo per riferimento. Si prega di considerare l'aspetto del prodotto reale come standard.

LETTERA DI RINGRAZIAMENTO

Grazie per aver scelto Midea! Prima di utilizzare il nuovo prodotto Midea, leggere attentamente questo manuale per assicurarsi di sapere come utilizzare le caratteristiche e le funzioni offerte dal nuovo apparecchio in modo sicuro.

INDICE

LETTERA DI RINGRAZIAMENTO 01

ISTRUZIONI DI SICUREZZA 02

SPECIFICHE 06

PANORAMICA DEL PRODOTTO 07

GUIDA DI AVVIO RAPIDO 08

INSTALLAZIONE DEL PRODOTTO 09

ISTRUZIONI PER L'USO 11

PULIZIA E MANUTENZIONE 17

RISOLUZIONE DEI PROBLEMI 19

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE 21

SMALTIMENTO E RICICLO 21

TRATTAMENTO DEI DATI 22

ISTRUZIONI DI SICUREZZA

Destinazione d'uso

Le seguenti linee guida sulla sicurezza hanno lo scopo di prevenire rischi imprevisti o danni derivanti da un funzionamento non sicuro o non corretto dell'apparecchio. Si prega di controllare l'imballaggio e l'apparecchio all'arrivo per assicurarsi che tutto sia intatto per garantire un funzionamento sicuro. In caso di danni, contattare il rivenditore o il rivenditore. Si prega di notare che modifiche o alterazioni dell'apparecchio non sono consentite per motivi di sicurezza. L'uso non previsto potrebbe provocare rischi e perdita di diritto alla garanzia.

Spiegazione dei simboli

Pericolo

Questo simbolo indica che ci sono pericoli per la vita e la salute delle persone a causa del gas estremamente infiammabile.

Avviso di tensione elettrica pericolosa

Questo simbolo indica che esiste un pericolo per la vita e la salute delle persone a causa della tensione.

Avviso

Questo simbolo indica un pericolo con un livello di rischio medio che, se non evitato, può causare morte o lesioni gravi.

Attenzione

Questo simbolo indica un pericolo con un basso grado di rischio che, se non evitato, può provocare lesioni lievi o moderate.

Attenzione

Questo simbolo indica informazioni importanti (ad es. danni alle cose), ma non pericolo.

Attenersi alle istruzioni

Questo simbolo indica che un tecnico dell'assistenza deve utilizzare e mantenere questo apparecchio solo in conformità con le istruzioni per l'uso.

Prima di utilizzare/mettere in funzione l'apparecchio, leggere attentamente le presenti istruzioni per l'uso e conservarle nelle immediate vicinanze del luogo di installazione o dell'apparecchio per un successivo utilizzo!

PERICOLO

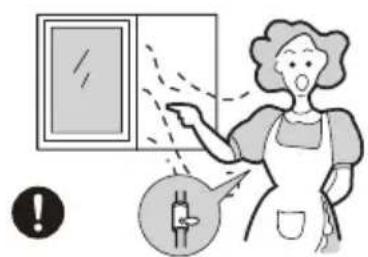

- Se il gas sembra fuoriuscire, procedere come segue:

Non accendere la luce.

Non accendere/spegnere alcun apparecchio elettrico e non toccare alcuna spina.

Non usare il telefono.

1. Interrompere l'uso del prodotto e chiudere la valvola centrale.

1. Aprire la finestra per ventilare.

3. Contattare il nostro centro assistenza utilizzando un telefono esterno.

- Il gas combustibile contiene mercaptano, per cui è possibile sentire l'odore della perdita di gas (odore di aglio o di uovo marcio) anche quando solo 1/1000 del gas è nell'aria.

AVVERTENZA

• Leggere attentamente il presente manuale di istruzioni prima di installare o utilizzare l'apparecchio.
• Questo libretto di istruzioni deve essere conservato con l'apparecchio per qualsiasi riferimento futuro.
• Se l'apparecchio viene venduto o trasferito a un'altra persona, assicurarsi che il libretto venga consegnato al nuovo utente.
• Il produttore declina ogni responsabilità nel caso in cui queste misure di sicurezza non vengano rispettate.
• Questo apparecchio deve essere installato in conformità con le normative vigenti e utilizzato solo in uno spazio ben ventilato.
• Prima dell'installazione, accertarsi che l'alimentazione elettrica e del gas sia conforme al tipo indicato sulla targhetta.
• Se questo apparecchio è installato in imbarcazioni da diporto o in roulotte, non deve essere utilizzato come riscaldamento per ambienti.
• Il tubo del gas e il cavo elettrico devono essere installati in modo da non toccare alcuna parte dell'apparecchio.
• I bambini NON devono giocare con l'apparecchio. L'apparecchio si surriscalda quando è in uso. I bambini devono essere tenuti lontani fino a quando non si è raffreddato.
• Utilizzare l'apparecchio solo per la preparazione degli alimenti.

• NON modificare l'apparecchio. Il pannello del bruciatore non è progettato per funzionare da un timer esterno o da un sistema di controllo remoto separato.

• L'uso di un apparecchio di cottura a gas comporta la produzione di calore e umidità nell'ambiente in cui è installato. Assicurarsi che la cucina sia ben ventilata: mantene-re aperti i fori di ventilazione naturale o installare un dispositivo di ventilazione meccanica (cappa aspirante meccanica).

• Non utilizzare questo apparecchio se viene a contatto con l'acqua. Non utilizzare questo apparecchio con le mani bagnate.
• Le superfici di riscaldamento e cottura dell'apparecchio diventano calde quando sono in uso, prendere tutte le dovute precauzioni.
• Non utilizzare panni grandi, strofinacci o simili perché le estremità potrebbero toccare le fiamme e prendere fuoco.
• Non lasciare mai l'apparecchio incustodito durante la cottura.
• Le pentole instabili o deformate non devono essere utilizzate sull'apparecchio, in quanto possono provocare incidenti a causa del loro rovesciamento o della loro fuoriuscita.
• Non utilizzare o conservare materiali infiammabili nel cassetto di stoccaggio vicino a questo apparecchio.
• Gli alimenti deperibili, gli articoli in plastica e gli aerosol possono risentire del calore e non devono essere conservati sopra o sotto l'apparecchio.
• Non spruzzare aerosol nelle vicinanze di questo apparecchio mentre è in funzione.
• Assicurarsi che le manopole di controllo siano in posizione ‘ ●’ quando non vengono utilizzate.
  • Non utilizzare mai detergenti abrasivi o caustici.
• Questo apparecchio deve essere riparato o sottoposto a manutenzione solo da un tecnico autorizzato e devono essere utilizzati solo ricambi originali approvati.

PRECAUZIONE

• Questo apparecchio deve essere installato da un tecnico qualificato o da un installatore.
• Le condizioni di regolazione di questo apparecchio sono indicate sull'etichetta o sulla targhetta dei dati.
• Rimuovere tutti gli imballaggi prima di utilizzare l'apparecchio.
• Dopo aver disimballato l'apparecchio, assicurarsi che il prodotto non sia danneggia-to e che il cavo di collegamento sia in perfette condizioni. In caso contrario, contattare il rivenditore prima di installare l'apparecchio.
• I mobili adiacenti e tutti i materiali utilizzati nell'installazione devono essere in grado di resistere, durante l'uso, a una temperatura minima di 85°C superiore alla temperatura ambiente del locale in cui si trovano.
• In caso di spegnimento accidentale delle fiamme del bruciatore, spegnere il comando del bruciatore e non tentare di riaccenderlo per almeno un minuto.
• L'uso di un apparecchio di cottura a gas comporta la produzione di calore e umidità nell'ambiente in cui è installato. Assicurarsi che la cucina sia ben ventilata: mantene-re aperti i fori di ventilazione naturale o installare un dispositivo di ventilazione meccanica (cappa aspirante meccanica).
• Un uso intensivo e prolungato dell'apparecchio può richiedere una ventilazione supplementare, ad esempio l'apertura di una finestra, o una ventilazione più efficace, ad esempio aumentando il livello di ventilazione meccanica, se presente.
• Questo apparecchio è progettato per essere utilizzato da adulti.

• I bambini possono anche ferirsi tirando pentole o padelle dall'apparecchio.

• Questo apparecchio non è destinato all'uso da parte di bambini o di altre persone le cui capacità fisiche, sensoriali o mentali o la mancanza di esperienza e di conoscenze impediscano loro di utilizzare l'apparecchio in sicurezza senza la supervisione o l'istruzione di una persona responsabile che ne garantisca l'uso in sicurezza.

• Questo apparecchio è destinato esclusivamente alla cottura domestica e non è stato progettato per scopi commerciali o industriali.
• Un uso intensivo e prolungato dell'apparecchio può richiedere una ventilazione supplementare, ad esempio l'apertura di una finestra o l'aumento del livello di ventilazione meccanica, se presente.
• Utilizzare presine o guanti resistenti al calore quando si maneggiano pentole e padelle calde.
• Non lasciare che le presine si avvicinino a fiamme libere durante il sollevamento delle pentole.
• Fare attenzione a non lasciare che presine o guanti si inumidiscano o si bagnino, in quanto ciò fa sì che il calore si trasferisca attraverso il materiale più rapidamente con il rischio di bruciarsi.
• Utilizzare i bruciatori solo dopo avervi appoggiato pentole e padelle. Non scaldare pentole o padelle vuote.
• Non utilizzare mai stoviglie di plastica o alluminio sull'apparecchio.
• Quando si utilizzano altri apparecchi elettrici, assicurarsi che il cavo non entri in contatto con le superfici dell'apparecchio di cottura.
• Se nel corpo sono presenti parti meccaniche, ad esempio un cuore artificiale, consultare un medico prima di utilizzare l'apparecchio.
• Non utilizzare uno strofinaccio o materiali simili al posto della presina. Tali panni possono prendere fuoco su un bruciatore caldo.
• Quando si utilizzano pentole in vetro, assicurarsi che siano progettate per la cottura su piastra. Se la superficie è costituita da vetro incrinato, spegnere l'apparecchio per evitare di prendere la scossa.
• Per ridurre al minimo la possibilità di ustioni, accensione di materiali infiammabili e fuoriuscite, ruotare le maniglie delle pentole verso il lato o il centro della piastra superiore senza estendersi sui bruciatori adiacenti.
• Spegnere sempre i comandi dei bruciatori prima di rimuovere le pentole.
• Osservare attentamente gli alimenti che vengono fritti a fiamma alta.
• Riscaldare sempre il grasso lentamente e osservarlo mentre si scalda.
• Gli alimenti per la frittura devono essere il più asciutti possibile. Il gelo sugli alimenti surgelati o l'umidità sugli alimenti freschi possono causare la formazione di bolle di grasso caldo sui lati della padella.
• Non cercate mai di spostare una padella di grasso caldo, in particolare una friggitrice. Attendere che il grasso sia completamente freddo.
• Prima di tentare di pulire l'apparecchio, scollegarlo dalla rete elettrica e raffreddarlo.
• Non utilizzare un getto di vapore o qualsiasi altra apparecchiatura per la pulizia ad alta pressione per pulire l'apparecchio.

Descrizione dell'apparecchio

Modello	Piastra superiore	Dimensioni (L*P*A)	Dispositivo di accensione	Collegamento del gas	Fornitura elettrica	Funzione bruciatore	ΣQn
MHR 604 FX G/MHR 604 FX	Acciaio inox		Accensi-one continua	G1/2 filo	220-240VAC, 50Hz-60Hz, 2W	Rapido (2), Semi-rapido (1), Ausiliario (1)	8,75kW600*510
MH 705 TC FX/MH 705 TC-FX G	Acciaio inox		Accensi-one continua	G1/2 filo	220-240VAC, 50Hz-60Hz, 2W	Corona tripla (1), Rapido(1), Semi-rapido (2), Ausiliario(1),	11,5kW750*510*
MH 604LX	Acciaio inox	600*510*95	Accensi-one continua	G1/2 filo	220-240VAC, 50Hz-60Hz, 2W	Rapido (1), Semi-rapido (2), Ausiliario (1)	7,5kW
MH 604FX/MH 604 FX G		594*514*90
MH 604 TC FX/MH 604 TC-FX G	Acciaio inox	594*514*90	Accensi-one continua	G1/2 filo	220-240VAC, 50Hz-60Hz, 2W	Corona tripla (1), semi-rapi-do (2), Ausiliario(1)	8,5kW

Specifiche del gas

Modello	Tipo di gas e pressione	Ingresso di calore e dimensione dell'orifizio contrassegnati(mm)
		Bruciatore per wok	Bruciatore rapido	Semi-rapido Ausiliar	o-rapido
		4,0kW(291g/h)	3,0kW(218g/h)	1,75kW(127,5g/h)	1,0kW(73g/h)
MHR 604 FX G	G30 29mbar		0,87 0,66 0,50/
MHR 604 FX	G20 20mbar		1,30 1,00 0,78/
MH 705 TC FX	G30 29mbar		0,87 0,66 0,501,00
MH 705 TC FX G	G20 20mbar	1,50	1,30 1,00 0,78
MH 604LX	G30 29mbar	/	0,87 0,66 0,50
MH 604FX	G20 20mbar	/	1,30	1,00 0,78
MH 604 FX G
MH 604 TC FX	G30 29mbar		/	0,66 0,501,00
MH 604 TC FX G	G20 20mbar	1,50	/	1,00 0,78

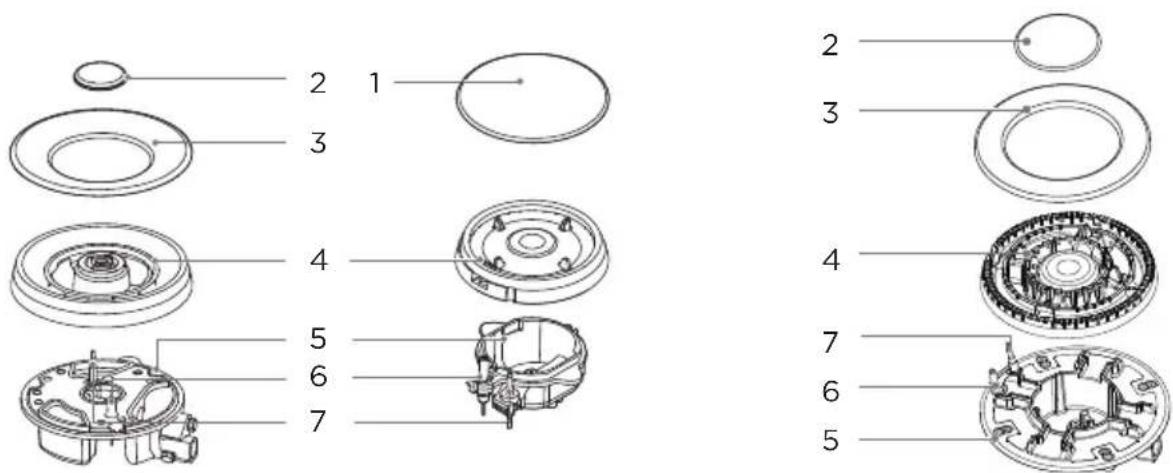

PANORAMICA DEL PRODOTTO

Il diagramma qui sopra è solo per riferimento. Si prega di considerare l'aspetto del prodotto reale come standard.

Accessori

4 Staffe

4 Spugne 4 Viti 4 Iniettore

(5 Iniettore

MH 705 TC FX

MH 705 TC FX G)

1 Manuale di Istruzioni

GUIDA D'AVVIO RAPIDA

Come utilizzare l'apparecchio

I seguenti simboli appariranno sul pannello di controllo, accanto a ciascuna maniglia di controllo:

Cerchio nero: gas spento

Grande fiamma: impostazione massima

Piccola fiamma: impostazione minima

• L'impostazione minima è al termine della rotazione in senso antiorario della manopola di comando.
• Tutte le posizioni operative devono essere selezionate tra la posizione massima e minima.
• Il simbolo sul pannello di controllo, accanto alla maniglia di controllo, indicherà quale bruciatore funziona.
• Accensione automatica con dispositivo di sicurezza antideflagrante L'apparecchio è dotato di un dispositivo di sicurezza contro l'interruzione della fiamma su ciascun bruciatore, progettato per interrompere il flusso di gas alla testa del bruciatore in caso di spegnimento della fiamma.

Per accendere un bruciatore:

- Premere la manopola di controllo del bruciatore che si desidera accendere e ruotarlo in senso antiorario fino alla posizione massima.

- Se si tiene premuta la manopola di controllo, l'accensione automatica per il bruciatore funzionerà.

- Tenere premuta la manopola di controllo per 15 secondi dopo che la fiamma sul bruciatore si è accesa. Se dopo 15 secondi il bruciatore non si è acceso, interrompere il funzionamento del dispositivo e aprire lo sportello del vano e/o attendere almeno 1 minuto prima di tentare un'ulteriore accensione del bruciatore.

- Dopo questo intervallo di 15 secondi, per regolare la fiamma si dovrebbe continuare a ruotare la manopola di controllo in senso antiorario fino a quando la fiamma è a un livello adeguato. Posizione operativa

- DEVE trovarsi in una posizione compresa tra la posizione massima e minima.

- Per spegnere il bruciatore, ruotare la manopola di controllo completamente in senso orario in posizione di arresto del gas. In caso di interruzione di corrente, i bruciatori possono essere accesi utilizzando con attenzione un fiammifero.

INSTALLAZIONE DEL PRODOTTO

Posizionamento

DISTANZE RICHIESTE QUANDO SI MONTA UNA CAPPA DA CUCINA

Modello X Y Z
MH 604LX	560	480	600
MH 705 TC FXMH 705 TC FX G	560 490		750
MHR 604 FXMHR 604 FX GMH 604FXMH 604 FX GMH 604 TC FXMH 604 TC FX G	560	490	600

Questo apparecchio deve essere inserito in un mobile da cucina o in un piano di lavoro di 600 mm, a condizione che siano rispettate le seguenti distanze minime;

• I bordi del piano di cottura devono trovarsi a una distanza minima di 60 mm da una parete laterale o posteriore.
• 700 mm tra il punto più alto della superficie del piano di cottura (compresi i bruciatori) e la parte inferiore di qualsiasi superficie orizzontale direttamente sovrastante.
• 400 mm tra le superfici del piano di cottura, a condizione che la parte inferiore della superficie orizzontale sia in linea con il bordo esterno del piano di cottura. Se la parte inferiore della superficie orizzontale è inferiore a 400 mm, deve trovarsi ad almeno 50 mm di distanza dai bordi esterni del piano di cottura.
• 50 mm di distanza intorno all'apparecchio e tra la superficie del piano di cottura e qualsiasi materiale combustibile.
• Tra la parte inferiore dell'apparecchio e le superfici sottostanti deve esserci uno spazio di almeno 25 mm e al massimo 74 mm.

• Un forno deve avere una ventilazione forzata per poter installare un piano cottura sopra di esso.
• Controllare le dimensioni del forno nel manuale di installazione.
• La dimensione del ritaglio deve rispettare l'indicazione.

Installazione dell'apparecchio

• Rimuovere i supporti della pentola, il coperchio del bruciatore e lo spartifiamma, quindi capovolgere con cautela l'apparecchio e posizionarlo su un tappetino imbottito.
  Fare attenzione che i dispositivi di accensione e i dispositivi di controllo della fiamma non siano danneggiati in questa operazione.
• Applicare la spugna in dotazione intorno al bordo dell'apparecchio.
• Non lasciare spazi vuoti nell'agente sigillante e non sovrapporre lo spessore.

- Non utilizzare un sigillante al silicone per sigillare l'apparecchio contro l'apertura. Ciò renderà difficile rimuovere l'apparecchio dall'apertura in futuro, in particolare se deve essere sottoposto a manutenzione.

1. Posizionare la staffa (B) sui fori corrispondenti alle dimensioni delle viti. Ci sono una serie di fori per le viti in ogni angolo del piano di cottura (H). Serrare leggermente una vite (C) attraverso la staffa (B) in modo che la staffa sia fissata al piano cottura, ma in modo da poter comunque regolare la posizione.
2. Girare con cautela il piano di cottura e abbassarlo delicatamente nel foro di apertura che è stato praticato.
3. Nella parte inferiore del piano di cottura, regolare le staffe in una posizione adatta al piano di lavoro.
   Quindi serrare completamente le viti (C) per fissare il piano di cottura in posizione.

ISTRUZIONI PER L'USO

Collegamento elettrico

• Quest'apparecchiatura necessita della messa a terra.
• Questo apparecchio è progettato per essere collegato a un'alimentazione elettrica 220-240V, 50Hz-60Hz AC.
• I fili nel cavo di alimentazione sono colorati in conformità con il seguente codice;
• Verde/giallo = Terra
• Blu = Neutro
• Marrone = Fase

Cautela

- Il filo di colore verde e giallo deve essere collegato al terminale contrassegnato con la lettera E o con il simbolo di terra.

Regolazione gas

Avvertenza

• Prendere le precauzioni necessarie per le operazioni e le regolazioni da effettuare durante la conversione da un gas all'altro.
• Tutti i lavori devono essere eseguiti da un tecnico qualificato.
• Prima di iniziare, girare l'alimentazione di gas ed elettricità dell'apparecchio.

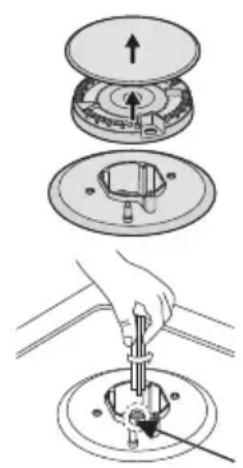

1. Sostituire l'iniettore dei bruciatori.

Prima di iniziare, interrompere l'alimentazione del gas e dell'elettricità all'apparecchio.

Svitare l'iniettore con una chiave a tubo da 7 mm e sostituirlo con l'iniettore previsto per la nuova alimentazione di gas. Rimontare con cura tutti i componenti. Dopo la sostituzione degli iniettori, si consiglia di serrare saldamente l'iniettore in posizione.

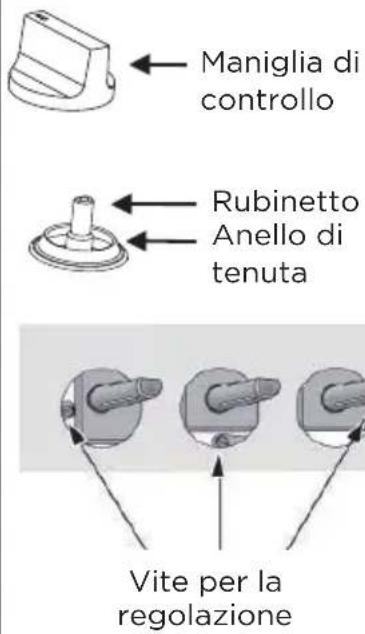

1. Regolazione del livello minimo della fiamma.

Maniglia di controllo

Rubinetto Anello di tenuta

Vite per la regolazione

1. Abbassare i rubinetti al minimo.
2. Rimuovere la manopola dal rubinetto e posizionare un piccolo cacciavite a punta al centro della vite di regolazione.

3. La regolazione corretta si ottiene quando la fiamma ha una lunghezza di circa 3-4 mm.

4. Per il gas butano/ propano, la vite di regolazione deve

5. essere avvitata saldamente.
6. Rimontare la manopola di controllo.

Assicurarsi che la fiamma non si spenga passando rapidamente dal flusso massimo al flusso minimo. Se lo fa, rimuovere la manopola di controllo e apportare ulteriori regolazioni al flusso di gas, testandola nuovamente una volta effettuata la regolazione.

1. Ripetere questo processo per ciascuno dei rubinetti del gas.

Attenzione

• Non smontare il rubinetto Shafe: in caso di malfunzionamento, sostituire l'intero rubinetto.
• Prima di rimettere i bruciatori nella posizione superiore, assicurarsi che l'iniettore non sia bloccato.
• Dopo la conversione del gas, devono essere effettuate una prova completa di funzionamento e una prova di eventuali perdite (come un rilevatore di acqua e sapone o di gas).
• Dopo aver completato la conversione, un tecnico o un installatore qualificato deve contrassegnare la "V" sulla categoria di gas corretta, in modo che corrisponda all'impostazione della targhetta. Rimuovere la precedente taratura "V".

Avvertenza

- Questo apparecchio deve essere installato e collegato in conformità con le norme di installazione in vigore nel paese in cui deve essere utilizzato.

- Questo apparecchio è predisposto per il funzionamento a LPG e a gas naturale. La conversione per l'uso su LPG e gas naturali deve essere effettuata solo da una persona qualificata.

Linee guida per la sostituzione e l'installazione della fornitura di gas:

LPG > NG

NG > LPG

• È legge che tutti gli apparecchi a gas siano installati da persone competenti in conformità con l'edizione corrente delle Norme di installazione e utilizzo per la sicurezza del gas.
• È nel vostro interesse e in quello della sicurezza garantire il rispetto della legge.
• Nel Regno Unito, gli installatori registrati per la SICUREZZA DEL GAS lavorano secondo standard di sicurezza. Il piano di cottura deve inoltre essere installato in conformità con l'edizione corrente della BS 6172.
• La mancata installazione corretta del fornello potrebbe invalidare la garanzia, le richieste di risarcimento e portare a un procedimento giudiziario.

Consigli per la sicurezza e il risparmio energetico

Avvertenza

• Non utilizzare pentole che si sovrappongono al bordo del bruciatore.

Il diametro del fondo della pentola deve corrispondere a quello del bruciatore.

FORNELLI	PANS
	min.	max.
Corona tripla	200mm	240mm
Rapido	200mm	240mm
Semi-rapido	160mm	180mm
Contatti	120mm	160mm

Avvertenza

• Non è consigliabile utilizzare teglie per arrostire, padelle o pietre per grigliare riscaldate contemporaneamente su più bruciatori, perché l'accumulo di calore che ne deriva può danneggiare l'apparecchio.
• Non toccare la piastra superiore e il sottopentola durante l'uso per un certo periodo dopo l'uso.

NO Sì
	Non utilizzare pentole di piccolo diametro su bruciatori di grandi dimensioni. La fiamma non deve mai salire sui lati delle pentole.	Utilizzare sempre pentole adatte a ciascun bruciatore, per evitare lo spreco di gas e lo scolorimento delle pentole.
	Evitare di cuocere senza coperchio o con il coperchio mezzo aperto, perché si spreca energia.	Posizionare un coperchio sulle pentole.
	Non utilizzare una padella con fondo convesso o concavo.	Utilizzate solo pentole, casseruole e padelle con un fondo spesso e piatto.
	Non posizionare pentole su un lato del bruciatore, in quanto potrebbero ribaltarsi.	Posizionare sempre le pentole proprio sopra i bruciatori, non da un lato.
	Non utilizzare sui bruciatori, in prossimità dei comandi, pentole di grande diametro che, se poste al centro del bruciatore, possono toccare i comandi o essere così vicine ad essi da aumentare la temperatura in questa zona e causare danni.
	Non posizionare mai le pentole direttamente sopra il bruciatore.	Posizionare le pentole sopra il sottopentola.
	Non collocare nulla, come ad esempio un domatore di fiamme o un tappetino di amianto, tra la pentola e il supporto della pentola, per evitare di danneggiare gravemente l'apparecchio.
	Non utilizzare un peso eccessivo e non colpire il piano di cottura con oggetti pesanti.	Maneggiare le pentole con attenzione quando sono sul bruciatore.

Attenzione

- Non appena un liquido inizia a bollire, abbassare la fiamma in modo che a malape-na manterrà il liquido bollente.

Avvertenza

• Non modificare l'apparecchio.
- Questo apparecchio deve essere installato da un tecnico o un installatore autorizzato.
- Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas e pressione del gas) e la regolazione dell'apparecchio siano compatibili.
- Le condizioni di regolazione di questo apparecchio sono indicate sull'etichetta o sulla targhetta dei dati.
- Questo apparecchio non è collegato a un dispositivo di evacuazione dei prodotti della combustione.
- Deve essere installato e collegato in conformità con le norme di installazione vigenti.
- Particolare attenzione deve essere prestata ai requisiti pertinenti in materia di ventilazione.
- Prima di iniziare, interrompere l'alimentazione di gas ed elettricità dell'apparecchio. Tutti gli apparecchi contenenti componenti elettrici devono essere messi a terra.
- Assicurarsi che il tubo del gas e il cavo elettrico siano installati in modo tale da non toccare parti dell'apparecchio che potrebbero surriscaldarsi.
- Il tubo del gas o il connettore non devono essere piegati o bloccati da altri apparecchi. Controllare le dimensioni dell'apparecchio e quelle della fessura da tagliare nel mobile della cucina.
- I pannelli posti al di sopra del piano di lavoro, direttamente in prossimità dell'apparecchio, devono essere in materiale non infiammabile. Sia la superficie stratificata che la colla utilizzata per fissarla devono essere resistenti al calore, per evitare il deterioramento.
- Accendere il rubinetto dell'apparecchio e accendere ogni bruciatore. Verificare la presenza di una fiamma blu chiara senza punte gialle. Se i bruciatori mostrano anomalie, controllare quanto segue:
- Coperchio bruciatore inserito correttamente
- Distributore fiamma posizionato correttamente
- Bruciatore allineato verticalmente con il nipplo dell'iniettore
- Dopo l'installazione, l'installatore deve eseguire una prova di funzionamento completa e una prova di eventuali perdite.
- Il tubo flessibile deve essere montato in modo tale da non entrare in contatto con una parte mobile dell'unità abitativa e da non attraversare alcuno spazio suscettibile di essere intasato.
- Gru a grasso prodotte in fabbrica per soddisfare i requisiti di tutti i piani di lavoro.

PULIZIA E MANUTENZIONE

Avvertenza

• Le operazioni di pulizia devono essere eseguite solo quando l'apparecchio è completamente freddo.
• L'apparecchio deve essere scollegato dalla rete elettrica prima di iniziare qualsiasi processo di pulizia.
• Pulire regolarmente l'apparecchio, preferibilmente dopo ogni utilizzo.
• Detergenti abrasivi o oggetti appuntiti possono danneggiare la superficie dell'apparecchio; è necessario pulirlo con acqua e un po' di detersivo per piatti.

Usabilità Inutilizzabile
	Panno morbido		Spazzola in nylon	Spazzola in metallo
[6XBC]	Detergente neutro	[T4DB]	Olio alimentare	Detergente acido/alcalino
		[HKKB]	Abrasivo	Diluente/ Benzene

Supporto pentola, maniglie di controllo

• Togliere il supporto della pentola.
• Pulire questi e le maniglie di controllo con un panno umido, un detersivo e acqua tiepida. Per lo sporco ostinato, immergere in anticipo.
• Asciugare il tutto con un panno morbido e pulito.

Piastra superiore

• Pulire regolarmente la piastra superiore con un panno morbido ben strizzato in acqua tiepida a cui è stato aggiunto un po' di detersivo.
• Asciugare accuratamente la piastra superiore dopo la pulizia.
• Rimuovere accuratamente cibi salati o liquidi dal piano di cottura il prima possibile per evitare il rischio di corrosione.
• Le parti in acciaio inossidabile dell'apparecchio potrebbero scolorirsi nel tempo. Questo è normale a causa delle alte temperature. Ogni volta che si utilizza l'apparecchio, queste parti devono essere pulite con un prodotto adatto all'acciaio inossidabile.

Bruciatori

- Rimuovere i coperchi del bruciatore e i diffusori di fiamma tirandoli verso l'alto e allontanandoli dalla piastra superiore.

- Immergerli in acqua calda e un po' di detersivo o detersivo per piatti.

- Dopo averle pulite e lavate, pulirle e asciugarle accuratamente. Assicurarsi che i fori della fiamma siano puliti e completamente asciutti.

- Pulire le parti fisse della tazza del bruciatore con un panno umido e asciugare in seguito.

- Pulire delicatamente il dispositivo di accensione e il dispositivo di controllo della fiamma con un panno ben strizzato e asciugare con un panno pulito.

- Prima di rimettere i bruciatori nella posizione superiore, assicurarsi che l'iniettore non sia bloccato.

Rimontare i bruciatori ausiliari, semi-rapidi, rapidi e a tripla corona come segue:

1. Posizionare il diffusore di fiamma (4) sulla tazza del bruciatore (5) in modo che il dispositivo di accensione e il dispositivo di controllo della fiamma si estendano attraverso i rispettivi fori nel diffusore di fiamma. Il diffusore di fiamma deve scattare in posizione correttamente.

2. Posizionare il coperchio del bruciatore (1,2,3) sul diffusore di fiamma (4) in modo che i perni di fissaggio si inseriscano nelle rispettive cavità.

Cautela

- Sostituire le parti nell'ordine corretto dopo la pulizia.

- Non scambiare la parte superiore con quella inferiore.

- I perni di posizionamento devono inserirsi esattamente nelle tacche.

RISOLUZIONE DEI PROBLEMI

Le riparazioni devono essere eseguite esclusivamente da un tecnico autorizzato. Una riparazione impropria può comportare un pericolo considerevole per voi e gli altri. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto del servizio assistenza o da una persona similmente qualificata al fine di evitare situazioni pericolose.

Tuttavia, alcuni problemi minori possono essere risolti come segue.

	Possibile causa SoluzioneProblema
Non acceso	• La mancanza di scintilla	Controllare l'alimentazione elettrica
	• Il coperchio del bruciatore è montato male	Montare correttamente il coperchio
	• L'alimentazione del gas è chiusa l'alimentazione del gas	Aprire completamente
Acceso male	• L'alimentazione del gas non è completamente aperta	Aprire completamente l'alimentazione del gas
	• Il coperchio del bruciatore è montato male	Montare correttamente il coperchio
	• La spina di accensione è contaminata da sostanze estranee	Pulire la sostanza aliena con un panno asciutto
	• I bruciatori sono bagnati dei bruciatori	Asciugare accuratamente i coperchi
	• I fori nel diffusore di fiamma sono ostruiti	Pulire il diffusore di fiamma
Rumore prodotto dalla combustione e dall'accensione	• Il coperchio del bruciatore è montato male	Montare il bruciatore corretta-mente.
La fiamma si spegne quando è in uso	• Il dispositivo di controllo della fiamma è contaminato da sostanze estranee	Pulire il dispositivo di controllo della fiamma
	• Il prodotto in cottura è bollito e ha spento la fiamma	Spegnere la manopola del bruciatore. Attendere un minuto e riaccendere la zona
	• Un forte spiffero potrebbe aver spento la fiamma	Si prega di spegnere la zona e di controllare che la zona di cottura non sia soggetta a correnti d'aria, come ad esempio le finestre aperte. Attendere un minuto e riaccendere la zona
Fiamma gialla	I fori nel diffusore di fiamma sono ostruiti	Pulire il diffusore di fiamma
	Vengono utilizzati gas diversi	Controllare il gas utilizzato
Fiamma instabile	Il coperchio del bruciatore è montato male	Montare il bruciatore corretta-mente.
Odore di gas	Fughe di gas	Interrompere l'uso del prodotto e chiudere la valvola centrale.Aprire la finestra per ventilare.Contattare il nostro centro assistenza utilizzando un telefono esterno.

Se il problema non viene risolto, contattare il centro assistenza clienti.

MARCHI, DIRITTI D'AUTORE E DICHIARAZIONE LEGALE

Midea logo, marchi denominativi, nome commerciale, immagine commerciale e tutte le loro versioni sono beni di valore di Midea Group e/o delle sue affiliate ("Midea"), a cui Midea possiede marchi, diritti d'autore e altri diritti di proprietà intellettuale, e tutto l'avviamento derivante dall'utilizzo di qualsiasi parte di un marchio Midea. L'uso del marchio Midea per scopi commerciali senza il previo consenso scritto di Midea può costituire violazione del marchio o concorrenza sleale in violazione delle leggi pertinenti.

Questo manuale è creato da Midea e Midea si riserva tutti i diritti d'autore. Nessun ente o individuo può utilizzare, duplicare, modificare, distribuire in tutto o in parte il presente manuale, né abbinarlo o venderlo con altri prodotti senza il preventivo consenso scritto di Midea.

Tutte le funzioni e le istruzioni descritte erano aggiornate al momento della stampa del presente manuale. Tuttavia, il prodotto reale può variare a causa di funzioni e design migliorati.

Istruzioni importanti per l'ambiente

Conformità alla direttiva RAEE e smaltimento del prodotto Waster: Questo prodotto è conforme alla direttiva EU 2012/19/EU. Questo prodotto reca un simbolo di classificazione per apparecchiature elettriche ed elettroniche di scarto (RAEE).

Questo simbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici alla fine della sua vita utile. Il dispositivo utilizzato deve essere restituito al punto di raccolta ufficiale per il riciclaggio dei dispositivi elettronici elettrici. Per trovare questi sistemi di raccolta, contattare le autorità locali o il rivenditore in cui è stato acquistato il prodotto. Ogni famiglia svolge un ruolo importante nel recupero e nel riciclaggio dei vecchi elettrodomestici. Lo smaltimento appropriato dell'apparecchio usato contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

Conformità alla direttiva RoHS

Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali nocivi e proibiti specificati nella direttiva.

Informazioni sull'imballaggio

I materiali di imballaggio del prodotto sono fabbricati con materiali riciclabili in conformità con le nostre normative nazionali sull'ambiente. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altro tipo. Portarli ai punti di raccolta del materiale di imballaggio designati dalle autorità locali.

TRATTAMENTO DEI DATI

Per l'erogazione dei servizi concordati con il cliente,

accettiamo di rispettare senza restrizioni tutte le disposizioni della legge sulla protezione dei dati applicabile, in linea con i paesi concordati all'interno dei quali verranno forniti i servizi al cliente, nonché, ove applicabile, il Regolamento generale sulla protezione dei dati dell'UE (GDPR).

In generale, il trattamento dei dati avviene per adempiere ai nostri obblighi contrattuali con voi e per motivi di sicurezza del prodotto, per tutelare i vostri diritti in relazione a questioni di garanzia e di registrazione del prodotto. In alcuni casi, ma solo se è garantita un'adeguata protezione dei dati, i dati personali potrebbero essere trasferiti a destinatari situati al di fuori dello Spazio economico europeo.

Ulteriori informazioni sono disponibili su richiesta. Puoi contattare il nostro Responsabile della protezione dei dati all'indirizzo [e-mail]. Per esercitare i tuoi diritti, come il diritto di opporti al trattamento dei tuoi dati personali per scopi di marketing diretto, ti preghiamo di contattarci tramite [e-mail]. Per ulteriori informazioni, seguire il Codice QR.
