MANUALE UTENTE LSA4845X SMEG

1. Avvertenze per la sicurezza e l'uso ____ 2
2. Installazione e posa in opera ____ 5
3. Descrizione dei comandi 9
4. Istruzioni d'uso 20
5. Pulizia e manutenzione 30
6. Rimedi alle anomalie di funzionamento 34

Vi ringraziamo per avere scelto questo nostro prodotto.

Consigliamo di leggere attentamente tutte le istruzioni contenute in questo manuale per conoscere le condizioni più idonee per un corretto e sicuro utilizzo della vostra lavastoviglie.

I singoli paragrafi sono proposti in modo da giungere passo dopo passo a conoscere tutte le funzionalità dell'apparecchio, i testi sono facilmente comprensibili e corredati da immagini dettagliate.

Vengono dati utili consigli per l'utilizzo di cestelli, irroratori, contenitori, filtri, programmi di lavaggio e la corretta impostazione dei comandi.

I consigli di pulizia qui indicati consentiranno di mantenere inalterate nel tempo le prestazioni della vostra lavastoviglie.

Questo manuale, di facile consultazione, vi consentirà di soddisfare tutte le domande che potranno sorgere in merito all'utilizzo della lavastoviglie.

ISTRUZIONI PER L'INSTALLATORE: sono destinate al tecnico qualificato che deve eseguire l'installazione, la messa in servizio ed il collaudo dell'apparecchio.

ISTRUZIONI PER L'UTENTE: indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione dell'apparecchio.

1. Avvertenze per la sicurezza e l'uso

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELL'APPARECCHIO: OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO. PRIMA DELL'UTILIZZO CONSIGLIAMO UNA ATTENTA LETTURA DI TUTTE LE INDICAZIONI CONTENUTE IN QUESTO MANUALE. L'INSTALLAZIONE DOVRÀ ESSERE ESEGUITA DA PERSONALE QUALIFICATO E NEL RISPETTO DELLE NORME VIGENTI. QUESTO APPARECCHIO È PREVISTO PER UN IMPIEGO DI TIPO DOMESTICO, ED È CONFORME ALLE DIRETTIVE 73/23 CEE, 89/336 (COMPRESA 92/31 E 93/68) ATTUALMENTE IN VIGORE, COMPRESA LA PREVENZIONE ED ELIMINAZIONE DEI RADIODISTURBI. L'APPARECCHIO È COSTRUITO PER SVOLGERE LA SEGUENTE FUNZIONE: LAVAGGIO E ASCIUGATURA DI STOVIGLIE; OGNI ALTRO USO VA CONSIDERATO IMPROPRIO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER UTILIZZI DIVERSI DA QUELLI INDICATI.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

2. Installazione e posa in opera

Rimuovere gli elementi ferma cestelli in polistirolo.

Sistemare l'apparecchio nel punto prescelto. La lavastoviglie può essere fatta aderire con le fiancate o con lo schienale ai mobili o alle pareti. Se la lavastoviglie viene installata in adiacenza ad una fonte di calore, si dovrà interporre un pannello termoisolante al fine di prevenire surriscaldamenti e malfunzionamenti. Per assicurare la stabilità, installare gli apparecchi ad incasso inferiore o integrabili solamente sotto piani di lavoro continui, avvitandoli ai mobili adiacenti o al piano di lavoro della cucina. Per facilitare le operazioni di installazione, i tubi d'alimentazione e scarico sono orientabili in tutte le direzioni; prestare attenzione che non vengano piegati o strozzati e che non siano troppo in tensione. Assicurarsi di stringere la ghiera di serraggio dopo avere orientato i tubi nella direzione desiderata. Per il passaggio dei tubi e cavo di alimentazione è necessario un foro di ∅ minimo 8 cm.

Livellare l'apparecchio al suolo tramite gli appositi piedini regolabili. Questa operazione è indispensabile per assicurare il corretto funzionamento della lavastoviglie.

E' assolutamente vietato incassare la lavastoviglie sotto un piano cottura in vetroceramica.

E' possibile incassare la lavastoviglie sotto un piano cottura tradizionale a patto che il piano di lavoro della cucina sia continuo, e che la stessa lavastoviglie ed il piano siano montati e fissati correttamente, in maniera da non poter causare nessuna situazione di pericolo.

In caso di installazione della lavastoviglie in un vano adiacente ad un altro/i elettrodomestico/i, dovranno essere rispettate scrupolosamente le prescrizioni fornite dal costruttore dell'elettrodomestico stesso (distanze minime, modalità di installazione, ecc.).

Solo per modelli a posa libera

-E' assolutamente vietato montare un piano cottura sopra lavastoviglie a posa libera.
- Se l'apparecchio non si trova in una nicchia ed è quindi accessibile su un lato, è necessario rivestire la parte della cerniera porta per motivi di sicurezza (pericolo di lesioni). Le coperture sono disponibili come accessorio presso i rivenditori specializzati o il Servizio di Assistenza Tecnica.

Per incassare la lavastoviglie è necessario acquistare l'apposito kit presso i rivenditori autorizzati o il Servizio di Assistenza Tecnica.

Alcuni modelli sono provvisti di un solo piedino posteriore regolabile tramite una vite posta in basso sulla parte anteriore dell'apparecchio.

2.1 Collegamento alla rete idrica

Prevenire i rischi di intasamento o danneggiamento: se la tubazione dell'acqua è nuova o è rimasta a lungo inattiva, prima di procedere all'allacciamento idrico, assicurarsi che l'acqua sia limpida e priva di impurità per evitare danni all'apparecchio. Per l'allacciamento della lavastoviglie alla rete idrica, utilizzare solamente tubi nuovi; tubi vecchi o usati non devono essere riutilizzati.

Allacciare il tubo di alimentazione ad una presa d'acqua fredda con bocca filettata 34 " gas, interponendo il filtro A in dotazione. Assicurarsi di avvitare strettamente il tubo con le mani e poi completare l'operazione stringendo di circa 14 di giro con una pinza.

Nei modelli dotati di ACQUASTOP il filtro è già presente nella ghiera filettata.

È possibile alimentare la lavastoviglie con acqua che non superi i 60°C. Alimentando l'apparecchio con acqua calda il tempo di lavaggio verrà abbreviato di circa 20 minuti, ma la sua efficacia sarà però lievemente ridotta. Il collegamento andrà effettuato alla presa domestica d'acqua calda con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

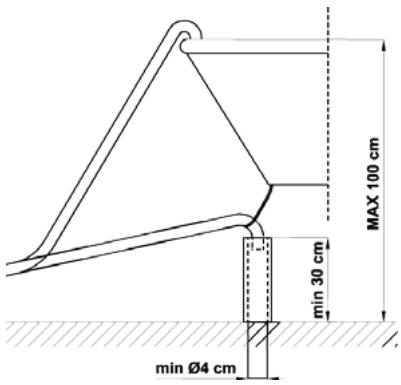

COLLEGAMENTO AL TUBO DI SCARICO

Inserire l'apposito tubo in una conduttura di scarico con diametro minimo di 4 cm; in alternativa, appoggiarlo al lavandino utilizzando il reggitubo in dotazione, ma avendo cura di evitare strozzature o eccessive curvature. È importante evitare che il tubo possa sganciarsi e cadere. A tal proposito il reggitubo è dotato di un foro, grazie al quale è possibile fissarlo con un laccio al muro o al rubinetto.

MAX 100 cm min 30 cm min Ø4 cm

L'estremità libera andrà collocata ad un'altezza compresa tra 30 e 100 cm e non dovrà mai trovarsi immersa nell'acqua. In presenza di tubi di prolunga disposti orizzontalmente, per un massimo di 3 m, posizionare il tubo di scarico ad un'altezza max. di 85 cm dal suolo.

2.2 Collegamento elettrico e avvertenze

VERIFICARE CHE I VALORI DI TENSIONE E FREQUENZA DI RETE CORRISPONDANO A QUELLI RIPORTATI SULLA TARGA DI IDENTIFICAZIONE DELL'APPARECCHIO POSTA SUL BORDO INTERNO DELLA PORTA.

LA SPINA ALL'ESTREMITÀ DEL CAVO DI ALIMENTAZIONE E LA RELATIVA PRESA DOVRANNO ESSERE DELLO STESSO TIPO E CONFORMI ALLE NORMATIVE SUGLI IMPIANTI ELETTRICI IN VIGORE.

LA SPINA DOVRÀ ESSERE ACCESSIBILE DOPO L'INSTALLAZIONE.

MAI STACCARE LA SPINA TIRANDONE IL CAVO.

IN CASO DI DANNEGGIAMENTO DEL CAVO DI ALIMENTAZIONE OCCORRE FARLO SOSTITUIRE DAL COSTRUTTORE O DA UN CENTRO ASSISTENZA AUTORIZZATO. DOPO LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE, ASSICURARSI CHE LA STAFFA DI ANCORAGGIO DEL CAVO VENGA CORRETTAMENTE FISSATA.

EVITARE L'UTILIZZO DI ADATTATORI O DERIVATORI IN QUANTO POTREBBERO PROVOCARE SURRISCALDAMENTI O BRUCIATURE.

NEL CASO L'APPARECCHIO NON SIA PROVVISTO DI SPINA MA SOLO DEL CAVO DI ALIMENTAZIONE:

PREVEDERE SULLA LINEA DI ALIMENTAZIONE DELL'APPARECCHIO UN DISPOSITIVO DI INTERRUZIONE ONNIPOLARE, CON DISTANZA DI APERTURA TRA I CONTATTI UGUALE O SUPERIORE A 3.5MM, SITUATO IN POSIZIONE FACILMENTE RAGGIUNGIBILE.

IL COLLEGAMENTO ALLA RETE ELETTRICA DEVE ESSERE ESEGUITO ESCLUSIVAMENTE DA UN TECNICO SPECIALIZZATO SEGUENDO LO SCHEMA SOTTOSTANTE ED IN CONFORMITÀ ALLE LEGGI VIGENTI.

L = marrone
N = blu
⊕ = giallo-verde

La sostituzione del cavo di alimentazione deve essere effettuata dal costruttore o da un Centro Assistenza Autorizzato in modo da prevenire qualsiasi rischio.

SOLO PER GRAN BRETAGNA:

QUESTO APPARECCHIO DEVE ESSERE COLLEGATO A TERRA.

Sostituzione del fusibile

Se la spina per il collegamento alla rete di alimentazione è fornita con un fusibile BS 1363A 13A, per la sostituzione di quest'ultimo utilizzarne uno approvato A.S.T.A. di tipo BS 1362 e procedere come segue:

1. Rimuovere il coperchio A e il fusibile B.
2. Inserire il nuovo fusibile dentro il coperchio.
3. Riposizionare entrambi dentro la spina.

Dopo la sostituzione del fusibile riposizionare correttamente il coperchio nella spina. In assenza del coperchio, la spina non dovrà essere riutilizzata fino a quando non verrà installato un idoneo coperchio di ricambio.

I ricambi idonei sono identificabili dal colore dell'alloggiamento del coperchio o dalla scritta, posta sulla base della spina, che ne descrive il colore.

I coperchi di ricambio sono disponibili presso i rivenditori locali di materiale elettrico.

3. Descrizione dei comandi

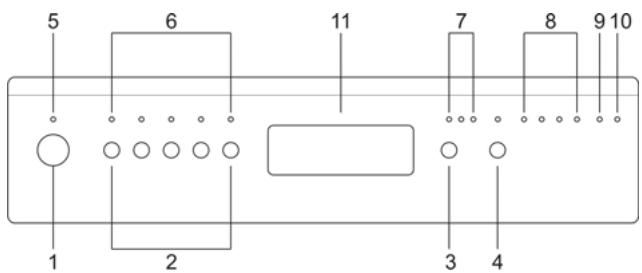

3.1 Il pannello frontale

Tutti i comandi e i controlli della lavastoviglie sono riuniti sul pannello frontale.

5 6 11 7 8 9 10 1 2 3 4

1	PULSANTE ON/OFF
2	PULSANTI SELEZIONE PROGRAMMI (P1...P5)
3	PULSANTE RITARDO PROGRAMMA (secondo i modelli)
4	PULSANTE AVVIO/PAUSA
5	SPIA DI ACCENSIONE
6	SPIE PROGRAMMI
7	SPIE RITARDO PROGRAMMA (secondo i modelli)
8	SPIE FASI/PROGRAMMA
9	SPIA MANCANZA SALE (secondo i modelli)
10	SPIA MANCANZA BRILLANTANTE (secondo i modelli)
11	MANIGLIA INCASSATA PER APERTURA PORTA

TABELLA PROGRAMMI

Il manuale comprende la tabella programmi di più modelli. Per individuare la tabella relativa alla vostra lavastoviglie, confrontate i simboli programmi sopra la tabella con quelli presenti sul pannello comandi.

TABELLA PROGRAMMI

PROGRAMMA NUMERO E SIMBOLO	CARICO STOVIGLIE E POSATE	SVOLGIMENTO PROGRAMMA	DURATA	CONSUMI
			MINUTI (1)	ACQUA LITRI (2)	ENERGIA KWh (1)
1 AMMOLLO	Pentole e stoviglie in attesa di completare il carico	Prelavaggio freddo	9'	5,0	0,02
2 RAPIDO 27'27min	Stoviglie poco sporche lavate subito dopo l'uso	Lavaggio a 38°C Risciacquo a 50°C	27'	6,5	0,70
3 ECO (*)ECOEN 50242	Stoviglie normalmente sporche lavate subito dopo l'uso	Lavaggio a 55°C Risciacquo freddo Risciacquo a 66°C Asciugatura	175'	**	**
4 FORTE & VELOCE	stoviglie miste con sporco normale senza residui secchi	Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C	50'	10	1,20
5 ULTRA CLEAN+70°C	Pentole e stoviglie molto sporche, anche con residui secchi.	Prelavaggio a 45°C Lavaggio a 70°C 2 risciacquo freddi Risciacquo a 70°C Asciugatura	110'	20	1,60

Effettuare l'ammollo solo con carico parziale.

Le opzioni non sono disponibili con il programma ammollo.

Il programma ULTRA CLEAN+ termina con un risciacquo antibatterico aggiuntivo che garantisce una ulteriore riduzione dei batteri. Se durante la fase di tale risciacquo la temperatura non viene mantenuta costante, (es. per apertura della porta o interruzione dell'energia), la spia (6) del programma in corso lampeggia, per segnalare che non è garantita l'azione antibatterica.

(*) Programma di riferimento secondo la norma EN 50242.
(**) Vedere etichetta energia.
(1) Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, non verrà avviato il ciclo di lavaggio.

PROGRAMMA NUMERO E SIMBOLO	CARICO STOVIGLIE E POSATE	SVOLGIMENTO PROGRAMMA	DURATA	CONSUMI
			MINUTI (1)	ACQUA LITRI (2)	ENERGIA KWh (1)
61 FGGFRO	Stoviglie delicate poco sporche	Lavaggio a 45°C Risciacquo freddo Risciacquo a 70°C Asciugatura	59'	12	0,90
7BIO	Stoviglie normalmente sporche, anche con residui secchi	Prelavaggio freddo Lavaggio a 55°C Risciacquo freddo Risciacquo a 70°C Asciugatura	85'	16	1,10
8NORMALE	Stoviglie normalmente sporche, anche con residui secchi	Prelavaggio freddo Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura	80'	17	1,20
9ULTRA CI FAN	Pentole e stoviglie molto sporche lavate subito dopo l'uso	Lavaggio a 70°C 2 risciacqui freddi Risciacquo a 70°C Asciugatura	95'	17	1,45

Il programma ULTRA CLEAN termina con un risciacquo antibatterico aggiuntivo che garantisce una ulteriore riduzione dei batteri. Se durante la fase di tale risciacquo la temperatura non viene mantenuta costante, (es. per apertura della porta o interruzione dell'energia), la spia (6) del programma in corso lampeggia, per segnalare che non è garantita l'azione antibatterica.

(1) Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, non verrà avviato il ciclo di lavaggio.

TABELLA PROGRAMMI

PROGRAMMA NUMERO E SIMBOLO	CARICO STOVIGLIE E POSATE	SVOLGIMENTO PROGRAMMA	DURATA	CONSUMI
			MINUTI (1)	ACQUA LITRI (2)	ENERGIA KWh (1)
1 AMMOLLO	Pentole e stoviglie in attesa di completare il carico	Prelavaggio freddo	9'	5,0	0,02
2 RAPIDO 27'	Stoviglie poco sporche lavate subito dopo l'uso	Lavaggio a 38°C Risciacquo a 50°C	27'	6,5	0,70
3 ECO (*) EN 50242	Stoviglie normalmente sporche lavate subito dopo l'uso	Lavaggio a 55°C Risciacquo freddo Risciacquo a 66°C Asciugatura	175'	**	**
4 NORMALE	Stoviglie normalmente sporche, anche con residui secchi	Prelavaggio freddo Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura	80'	17	1,20
5 SUPER	Pentole e stoviglie molto sporche, anche con residui secchi.	Prelavaggio a 45°C Lavaggio a 70°C 2 risciacquo freddi Risciacquo a 70°C Asciugatura	105'	20	1,50

Effettuare l'ammollo solo con carico parziale.

Le opzioni non sono disponibili con il programma ammollo.

(*) Programma di riferimento secondo la norma EN 50242.
(**) Vedere etichetta energia.
(1) Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, non verrà avviato il ciclo di lavaggio.

PROGRAMMA NUMERO E SIMBOLO	CARICO STOVIGLIE E POSATE	SVOLGIMENTO PROGRAMMA	DURATA	CONSUMI
			MINUTI (1)	ACQUA LITRI (2)	ENERGIA KWh (1)
61 FGGFRO	Stoviglie delicate poco sporche	Lavaggio a 45°C Risciacquo freddo Risciacquo a 70°C Asciugatura	59'	12	0,90
7BIO	Stoviglie normalmente sporche, anche con residui secchi	Prelavaggio freddo Lavaggio a 55°C Risciacquo freddo Risciacquo a 70°C Asciugatura	85'	16	1,10
8QUOTIDIANO	Stoviglie normalmente sporche lavate subito dopo l'uso	Lavaggio a 65°C Risciacquo freddo Risciacquo a 70°C Asciugatura	85'	14	1,25
9FORTE	Pentole e stoviglie molto sporche lavate subito dopo l'uso	Lavaggio a 70°C 2 risciacqui freddi Risciacquo a 70°C Asciugatura	90'	17	1,35

(1) Consumo medio considerando la regolazione del dolcificatore sul livello 2.
(2) La durata del ciclo ed il consumo di energia possono cambiare in funzione della temperatura di acqua e ambiente, del tipo e quantità delle stoviglie.

Se lo sportello della lavastoviglie non è stato chiuso o lo è in modo non corretto, non verrà avviato il ciclo di lavaggio.

3.2 Programmi di lavaggio

La lavastoviglie è provvista di un pannello di comando descritto al capitolo "3. Descrizione dei comandi", dal quale è possibile svolgere tutte le operazioni di accensione, spegnimento e programmazione.

Prima di avviare un programma di lavaggio verificare che:

• Il rubinetto dell'acqua sia aperto.

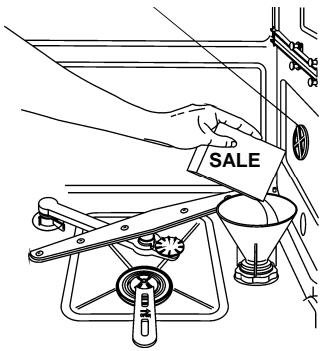

- Nel serbatoio del dolcificatore vi sia sale rigenerante.
- Nel distributore sia stata immessa la dose adeguata di detersivo.
• I cestelli siano stati caricati correttamente.
• Gli irroratori ruotino liberamente e senza impedimenti.
• Lo sportello della lavastoviglie sia ben chiuso.

Premendo il pulsante ON/OFF (1) si ha l'accensione della lavastoviglie e la spia (5) si illumina. Dopo circa 2 secondi da questa operazione si accenderanno le spie FASI/PROGRAMMA (8).

PROGRAMMAZIONE

In questo modello di lavastoviglie tutte le operazioni di programmazione sono possibili solo a porta chiusa. A porta aperta le spie PROGRAMMI (6) e le spie FASI/PROGRAMMA (8) rimangono spente.

SELEZIONE PROGRAMMA

○ ○ ○ ○ (P1) (P2) (P3) (P4) (P5)

La selezione dei programmi è possibile mediante i relativi pulsanti (2).

Premendo il pulsante relativo al programma desiderato si ha l'accensione della relativa spia a conferma dell'operazione avvenuta.

Per eseguire gli ultimi quattro programmi indicati nella tabella è necessario selezionare prima il programma “principale” (P2, P3, P4, P5) e successivamente il programma ammollo P1.

AVVIO DEL PROGRAMMA

Per avviare la lavastoviglie premere il pulsante AVVIO/PAUSA (4) per alcuni secondi, fino a quando la spia della prima fase del programma selezionato inizia a lampeggiare (beep di conferma).

Questo tempo, che si aggiorna durante il ciclo, è “indicativo” dato che è influenzato dalle condizioni di lavaggio quali quantità e tipo di stoviglie, temperatura d'ingresso dell'acqua... ecc. Per questa ragione è normale vedere degli aggiornamenti nel corso di un programma (incrementi o decrementi di minuti) soprattutto nei passaggi da una fase all'altra (ad esempio da lavaggio a risciacquo).

Lo svolgimento del programma sarà evidenziato dalle spie FASI/PROGRAMMA (8) che danno l'indicazione dello stato del ciclo in corso.

A B C D

La spia della fase in corso lampeggia, mentre le spie relative alle fasi di lavaggio precedenti, e successive rimangono accese.

A: prelavaggio
B: lavaggio
C: risciacquo
D: asciugatura

N.B. durante lo svolgimento di programmi che non prevedono il prelavaggio la prima spia FASI/PROGRAMMA (8) rimarrà spenta.

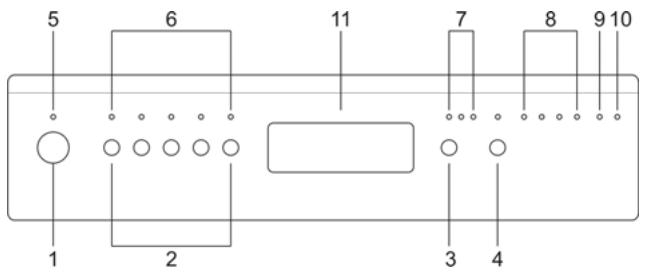

FINE PROGRAMMA

La fine del programma è indicata da un breve segnale acustico e dal lampeggio di tutte le spie FASI/PROGRAMMA (8).

Premendo uno dei pulsanti SELEZIONE PROGRAMMI (2), le spie smettono di lampeggiare e la lavastoviglie è pronta per eseguire un nuovo ciclo; la stessa cosa succede aprendo e chiudendo la porta o spegnendo e riaccendendo la macchina.

5 6 11 7 8 9 10 1 2 3 4

INTERRUZIONE DI UN PROGRAMMA

Per interrompere un programma in corso è necessario:

• premere il pulsante AVVIO/PAUSA (4), la spia della fase in corso si spegne;
• tenere il pulsante premuto fino a quando si accenderanno le spie FASI/PROGRAMMA (8) (beep di conferma).

CAMBIARE PROGRAMMA

Per cambiare un programma in corso è necessario:

• interrompere il programma in corso (vedere "INTERRUZIONE DI UN PROGRAMMA");
• selezionare il nuovo programma;
• premere nuovamente il pulsante AVVIO/PAUSA (4) per dare lo start al nuovo programma.

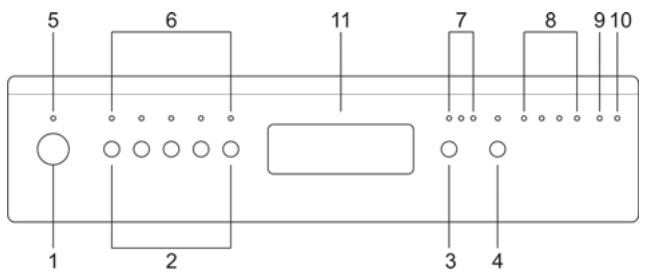

ANNULLARE UN PROGRAMMA

Se si desidera annullare il programma in corso è necessario prima interromperlo (vedere “INTERRUZIONE DI UN PROGRAMMA”).

A questo punto si devono premere contemporaneamente i pulsanti P1+P2 e si avrà l'accensione delle prime tre spie programmi.

In caso di apertura della porta durante il funzionamento, alla successiva chiusura è necessario dare nuovamente lo start al programma come descritto al paragrafo "AVVIO DEL PROGRAMMA". Il programma riprenderà dal punto in cui era stato interrotto.

Nel caso in cui la temperatura in vasca sia superiore a 50°C il programma riprenderà dopo circa 30 secondi.

5 6 11 7 8 9 10 1 2 3 4

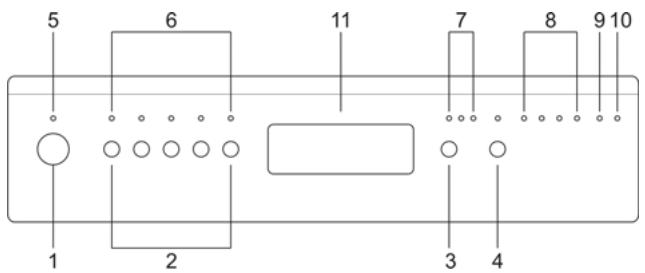

RITARDO DEL PROGRAMMA

(disponibile in tutti i programmi escluso l'ammollo)

Il pulsante RITARDO PROGRAMMA (3) consente di ritardare l'inizio del programma di lavaggio di 3, 6, 9 ore. Questa funzione permette di fare funzionare la lavastoviglie nella fascia oraria desiderata.

Selezionato il ritardo, procedere con l'avvio del programma (vedere il paragrafo relativo).

La lavastoviglie eseguirà un prelavaggio, terminato il quale entrerà in funzione il "ritardo programma" impostato (la spia corrispondente a 3, 6 oppure 9 ore lampeggia).

Nel caso in cui si voglia azzerare o modificare il ritardo con il programma in corso è necessario:

• premere il pulsante AVVIO/PAUSA (4) per alcuni secondi fino a che si accenderanno le spie FASI/PROGRAMMA (8);
• premere il pulsante RITARDO PROGRAMMA (3) più volte sino all'azzeramento del "ritardo programma" (spegnimento di tutte le spie che indicano il ritardo);
• premere il pulsante AVVIO/PAUSA (4) per dare l'avvio al programma.

5 6 11 7 8 9 10 1 2 3 4

Nel caso in cui si voglia inserire il ritardo a programma già iniziato si deve procedere come segue.

Se il programma che si vuole eseguire è lo stesso di quello in corso:

• premere il pulsante AVVIO/PAUSA (4) per alcuni secondi fino a che si accenderanno le spie FASI/PROGRAMMA (8);
• annullare il programma in corso (vedere paragrafo relativo) ed attendere la fine del ciclo;
• selezionare nuovamente il programma;
• selezionare il ritardo desiderato;
• premere il pulsante AVVIO/PAUSA (4) per dare l'avvio al programma.

Se il programma che si vuole eseguire è diverso da quello in corso:

• premere il pulsante AVVIO/PAUSA (4) per alcuni secondi fino a che si accenderanno le spie FASI/PROGRAMMA (8);
  • cambiare programma;
  • selezionare il ritardo desiderato;
• premere il pulsante AVVIO/PAUSA (4) per dare l'avvio al programma. La lavastoviglie provvederà a scaricare e a ripartire con il ritardo desiderato e il nuovo programma.

PER RISPARMIARE ENERGIA E RISPETTARE L'AMBIENTE

• Cercare di utilizzare la lavastoviglie sempre a pieno carico.
• Non lavare le stoviglie in acqua corrente.
- Utilizzare il programma di lavaggio più idoneo per ogni tipo di carico.
• Non effettuare risciacqui preliminari.
- Se disponibile, allacciare la lavastoviglie ad un impianto d'acqua calda fino a 60°C.
- Quando è possibile, escludere l'asciugatura lasciando lo sportello aperto a fine lavaggio: l'aria e il calore residuo asciugheranno perfettamente le stoviglie.

PER RIDURRE I CONSUMI DI DETERSIVO E RISPETTARE L'AMBIENTE

I fosfati presenti nel detersivo per lavastoviglie costituiscono un problema dal punto di vista ecologico. Per evitare un eccessivo consumo di detersivo, ma anche di energia elettrica, è consigliabile:

• Differenziare le stoviglie più delicate da quelle più resistenti ai detersivi aggressivi e alle alte temperature;
  • Non versare il detersivo direttamente sulle stoviglie.

ESTRAZIONE DELLE STOVIGLIE

Al termine del programma di lavaggio attendere almeno 20 minuti prima di estrarre le stoviglie, in modo da lasciare che esse si raffreddino. Per evitare che eventuali gocce d'acqua rimaste nel cestello superiore possano cadere sulle stoviglie ancora presenti nel cestello inferiore, è consigliabile vuotare prima il cestello inferiore e poi quello superiore.

4. Istruzioni d'uso

Dopo aver installato correttamente la lavastoviglie, predisporla affinché possa entrare in funzione eseguendo le seguenti operazioni:

• Regolare il dolcificatore dell'acqua;
- Introdurre sale rigenerante;
- Introdurre brillantante e detersivo.

4.1 Uso del dolcificatore dell'acqua

La quantità di calcare contenuto nell'acqua (indice di durezza dell'acqua) è responsabile delle macchie biancastre sulle stoviglie asciutte, le quali, con l'andar del tempo, tendono a diventare opache. La lavastoviglie è equipaggiata con un dolcificatore automatico che, utilizzando sale rigenerante specifico, sottrae all'acqua le sostanze indurenti.

La lavastoviglie esce dalla fabbrica con l'indice di durezza predisposto sul livello 3 (durezza media 41-60°dF - 24-31°dH).

SALE

Utilizzando acqua di durezza media il caricamento con nuovo sale andrà effettuato circa ogni 20 lavaggi. Il serbatoio del dolcificatore ha una capacità di circa 1.5 Kg di sale in grani. Il serbatoio è situato sul fondo della lavastoviglie. Dopo aver estratto il cestello inferiore, svitare il tappo del serbatoio ruotandolo in senso antiorario e versare il sale usando l'imbuto in dotazione alla lavastoviglie. Prima di riavvitare il tappo rimuovere gli eventuali residui di sale in prossimità dell'apertura.

• Al primo uso della lavastoviglie, oltre al sale, occorre introdurre nel serbatoio anche un litro d'acqua.
• Dopo ogni riempimento del serbatoio, assicurarsi che il tappo venga richiuso con cura. La miscela d'acqua e detersivo non deve penetrare nel serbatoio del sale, poiché ciò comprometterebbe il funzionamento dell'impianto di rigenerazione. In questo caso la garanzia non sarebbe più valida.
• Utilizzare solamente sale rigenerante per lavastoviglie domestiche. Se si adopera sale in pastiglie non riempire completamente il serbatoio.

• Non utilizzare sale alimentare, perché contiene sostanze non solubili, che con l'andar del tempo possono compromettere l'impianto di decalcificazione.
• Quando necessario, eseguire l'operazione di caricamento del sale prima di avviare il programma di lavaggio; in tal modo la soluzione salina in esubero verrà subito rimossa dall'acqua; una permanenza prolungata d'acqua salata all'interno della vasca di lavaggio può provocare fenomeni di corrosione.

Fare attenzione a non confondere le confezioni di sale con quelle di detersivo: l'introduzione di detersivo nel serbatoio del sale danneggia il dolcificatore.

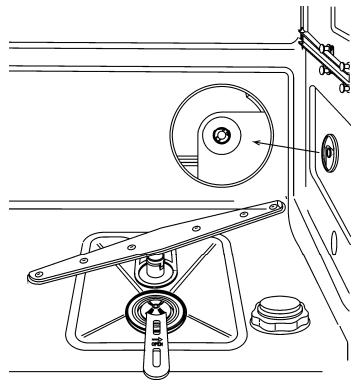

REGOLAZIONE DEL DOLCIFICATORE

La lavastoviglie è dotata di un dispositivo che consente di personalizzare la regolazione del dolcificatore in funzione della durezza dell'acqua di rete.

Secondo i modelli il selettore che agisce sulla regolazione può essere:

• dentro la ghiera in plastica che si trova sulla fiancata dx, all'interno della lavastoviglie;
  • all'interno del dolcificatore, appena sotto il tappo.

Entrambi consentono la regolazione su 5 posizioni:

Richiedere le informazioni relative al grado di durezza dell'acqua all'azienda idrica erogatrice.

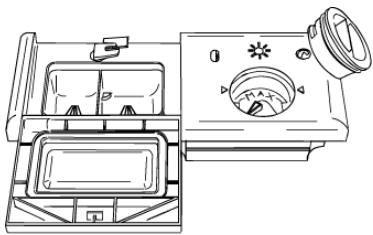

4.2 Uso del distributore di brillantante e detersivo

Il distributore di detersivo ed il dosatore di brillantante si trovano nella parte interna dello sportello: a sinistra il distributore e a destra il dosatore.

Ad esclusione del programma AMMOLLO, prima di ogni lavaggio andrà immessa nel distributore la dose adeguata di detersivo. Il brillantante per il risciacquo andrà invece aggiunto soltanto secondo il fabbisogno.

AGGIUNTA DEL BRILLANTANTE PER IL RISCIACQUO

Il brillantante accelera l'asciugatura delle stoviglie ed impedisce la formazione di macchie e depositi calcarei; viene aggiunto automaticamente all'acqua durante l'ultimo risciacquo, dal serbatoio che si trova sul lato interno della porta.

Per aggiungere il brillantante:

• Aprire la porta.
• Ruotare il coperchio del serbatoio di 14 di giro in senso antiorario ed estrarlo.
• Introdurre il brillantante fino a riempire il contenitore (140 c.c. circa). L'indicatore ottico posto a fianco del tappo deve oscurarsi completamente. Aggiungere nuovamente il brillantante quando l'indicatore ottico diventa chiaro o si illumina la spia di segnalazione mancanza brillantante.
• Rimettere il coperchio e ruotarlo in senso orario.
• Pulire con un panno il brillantante fuoriuscito, in quanto potrebbe provocare schiuma.

REGOLAZIONE DEL DOSAGGIO DEL BRILLANTANTE

La lavastoviglie esce dalla fabbrica con la regolazione media. E'comunque possibile regolare il dosaggio ruotando il selettore presente nel dosatore sulla posizione necessaria, la dose sarà proporzionale alla posizione del selettore.

• Per accedere alla regolazione del dosaggio è necessario ruotare il tappo del serbatoio di ¼ di giro in senso antiorario ed estrarlo.
• Ruotare quindi con un cacciavite il selettore del dosaggio nella posizione desiderata.
• Rimettere il tappo ruotandolo in senso orario.

• La dose di brillantante andrà aumentata qualora le stoviglie lavate risultassero opache o dovessero presentare macchie circolari.
• Se le stoviglie risultassero invece appiccicose o dovessero presentare striature biancastre, occorrerà ridurre la dose di brillantante.

Per aprire il coperchio del distributore di detersivo premere leggermente il pulsante P. Introdurre il detersivo e richiudere con cura il coperchio.

Durante il lavaggio il distributore verrà aperto automaticamente.

MIN H

G

• Quando si seleziona un programma con prelavaggio caldo (leggere la tabella programmi), introdurre una quantità supplementare di detersivo nella cavità G/H (secondo i modelli).
• Utilizzare esclusivamente detersivi specifici per lavastoviglie. L'uso di detersivi di buona qualità è importante per ottenere ottimi risultati di lavaggio.
• Conservare le confezioni di detersivo ben chiuse in luogo asciutto, per impedire la formazione di grumi che comprometterebbero i risultati di lavaggio. Dopo aperte, le confezioni non devono essere conservate troppo a lungo, il detersivo perde di efficacia.
• Non usare detersivi per lavare i piatti a mano perché producono molta schiuma e possono compromettere il funzionamento della lavastoviglie.
• Dosare correttamente la quantità di detersivo. Una insufficiente quantità di detersivo causa una incompleta eliminazione dello sporco, mentre una quantità eccessiva non aumenta l'efficacia del lavaggio, ma rappresenta soltanto uno spreco.
• In commercio esistono diversi tipi di detersivi liquidi e in polvere che si differenziano per la loro composizione chimica e possono contenere fosfati, oppure esserne privi ma dotati di enzimi naturali.
• I detersivi con fosfati agiscono maggiormente sui grassi e sugli amidi oltre i 60°C.
• I detersivi enzimatici esplicano invece la loro forza pulente anche a basse temperature (da 40 a 55°C) e sono più facilmente biodegradabili. Tali detersivi consentono di raggiungere, a basse temperature, gli stessi risultati di lavaggio che potrebbero essere ottenuti soltanto con programmi a 65°C.
  Per la tutela dell'ambiente consigliamo l'impiego di detersivi senza fosfati o cloro.

Prodotti "3/1"

Per l'utilizzo di detersivi con sale e brillantante integrati, verificate se la lavastoviglie è provvista del "pulsante opzione 3/1" alla pagina "Descrizione dei comandi" e leggete quindi il paragrafo che ne spiega l'utilizzo.

In caso contrario noi consigliamo l'utilizzo di prodotti tradizionali (detersivo, sale e brillantante separati), poiché i prodotti "3/1" con i cicli di lavaggio tradizionali potrebbero dare problemi quali deposito di patina bianca, bassi risultati di asciugatura, residui sulle stoviglie.

L'introduzione di detersivo, anche liquido, nel serbatoio del brillantante, provocherà il danneggiamento della lavastoviglie.

4.3 Avvertenze e consigli generali

Prima di procedere al primo lavaggio con la lavastoviglie è opportuno leggere i seguenti suggerimenti riguardanti la natura delle stoviglie da lavare e la loro sistemazione.

Generalmente non sussistono limitazioni per il lavaggio delle stoviglie d'uso domestico, ma in alcuni casi si dovrà tenere conto delle loro caratteristiche.

Prima di posizionare le stoviglie nei cesti è necessario:

• Eliminare i resti di cibo più grossi, es. ossa, lische, che potrebbero oltre che intasare il filtro, provocare danni alla pompa di lavaggio.
• Mettere a mollo le pentole o le padelle che presentano sul fondo residui bruciati di cibo in modo tale che i residui si stacchino più facilmente; quindi collocarle nel CESTO INFERIORE.

Prelevare le stoviglie sotto l'acqua corrente prima di caricarle nei cesti rappresenta un inutile spreco di acqua.

Una corretta sistemazione delle stoviglie assicura buoni risultati di lavaggio.

ATTENZIONE!

• Assicurarsi che le stoviglie siano ben ferme e non possano ribaltarsi e che non ostacolino la rotazione degli irroratori durante il funzionamento;
• Non introdurre oggetti molto piccoli nei cesti; cadendo potrebbero bloccare gli irroratori o la pompa di lavaggio;
• I recipienti come tazze, ciotole, bicchieri e pentole vanno sempre rivolti con l'apertura verso il basso e con le cavità oblique, per consentire lo scolo dell'acqua;
• Non disporre le stoviglie le une nelle altre o che si coprano a vicenda;
• Non disporre i bicchieri troppo vicini tra di loro perché toccandosi potrebbero rompersi o potrebbero rimanervi delle macchie.

ASSICURARSI che le stoviglie siano idonee al lavaggio in lavastoviglie.

Stoviglie non idonee al lavaggio in lavastoviglie:

• Pentole e stoviglie in legno: si possono rovinare a causa delle alte temperature di lavaggio;
• Oggetti d'artigianato: sono raramente adatti al lavaggio in lavastoviglie. Le temperature relativamente alte dell'acqua e i detersivi usati possono danneggiarli;
• Stoviglie in plastica: le stoviglie di plastica resistenti al calore vanno lavate nel cesto superiore;
• Stoviglie ed oggetti in rame, stagno, zinco ed ottone: tendono a macchiarsi;
• Stoviglie in alluminio: le stoviglie in alluminio anodizzato possono scolorire;
• Argenteria: le stoviglie in argento possono macchiarsi;
• Vetro e cristallo: in genere oggetti in vetro e cristallo possono essere lavati in lavastoviglie. Tuttavia esistono alcuni tipi di vetro e cristallo che dopo molti lavaggi possono diventare opachi e perdere la loro trasparenza; per questo tipo di materiali consigliamo di utilizzare sempre il programma meno aggressivo presente nella tabella programmi;
• Stoviglie con decorazioni: gli oggetti decorati che si trovano in commercio hanno in genere una buona resistenza ai lavaggi in lavastoviglie anche se può succedere che, dopo frequenti lavaggi, i colori impallidiscano. In caso di dubbio sulla resistenza dei colori è opportuno lavare pochi pezzi alla volta per circa un mese.

4.4 Uso dei cestelli

La lavastoviglie ha una capacità di 10 coperti, incluse le stoviglie per servire.

CESTELLO INFERIORE

Il cestello inferiore riceve l'azione dell'irroratore inferiore alla massima intensità, andrà quindi destinato al contenimento delle stoviglie più "difficili" e maggiormente sporche.

Sono consentite tutte le combinazioni e varietà di carico, purchè si abbia cura di disporre le stoviglie, le pentole e i tegami in modo tale che tutte le superfici sporche siano esposte ai getti d'acqua provenienti dal basso.

Il cesto inferiore è dotato di supporti che possono essere abbassati per sfruttare al meglio lo spazio disponibile.

Con supporti reclinabili

CARICAMENTO DEL CESTELLO INFERIORE

Sistemare con cura e verticalmente i piatti piani, fondi, da dessert e da portata. Le pentole, i tegami e i relativi coperchi vanno collocati capovolti. Sistemare i piatti fondi e da dessert avendo cura che rimanga sempre uno spazio tra essi.

Esempi di caricamento:

Le posate dovrebbero essere disposte nel cestello in modo omogeneo, con il manico rivolto verso il basso e facendo particolare attenzione a non ferirsi con le lame dei coltelli. È destinato a contenere le posate di ogni genere, escluse quelle di lunghezza tale da interferire con l'irroratore superiore. Mestoli, cucchiai in legno e coltelli da cucina possono essere sistemati nel cestello superiore, facendo attenzione che la punta dei coltelli non sporga dal cestello.

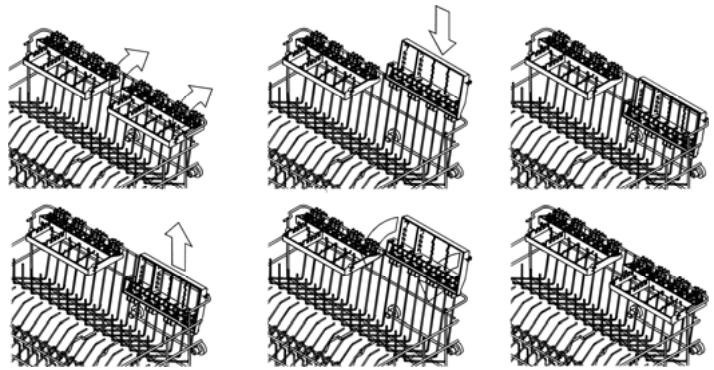

Il cestino è munito di un esclusivo sistema a ribaltine scorrevoli indipendenti una dall'altra, che consentono una serie di combinazioni utili a sfruttarne al meglio lo spazio utilizzabile.

Movimento per l'estrazione degli inserti

Inserto orizzontale chiuso Inserto orizzontale aperto

CESTELLO SUPERIORE

È consigliabile caricare il cestello superiore con stoviglie piccole o di media grandezza, ad esempio, bicchieri, piatti piccoli, tazzine da caffè o tè, scodelle basse ed oggetti leggeri in plastica ma resistenti al calore. Qualora il cestello superiore venisse utilizzato nella posizione più bassa, potrà essere caricato anche con piatti di servizio, purchè siano poco sporchi. Il cestello è dotato di due ribaltine “porta-posate” che possono essere aperte o chiuse, secondo la necessità. Vedere le immagini sotto riportate.

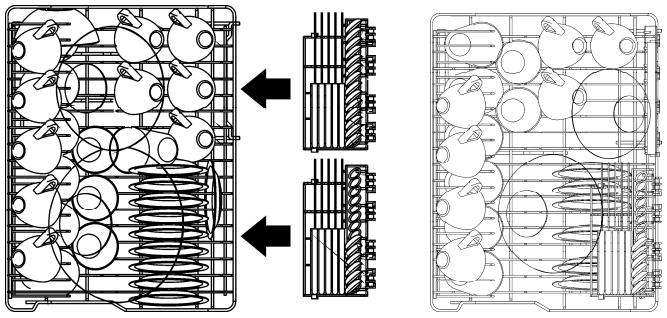

CARICAMENTO DEL CESTELLO SUPERIORE

Caricare i piatti rivolti in avanti; tazze e recipienti cavi andranno sempre collocati con l'apertura rivolta verso il basso. Il lato sinistro del cestello potrà essere caricato con tazze e bicchieri disposti su due piani. Sulla destra si possono sistemare piatti e piattini infilandoli negli appositi supporti.

Esempi di caricamento:

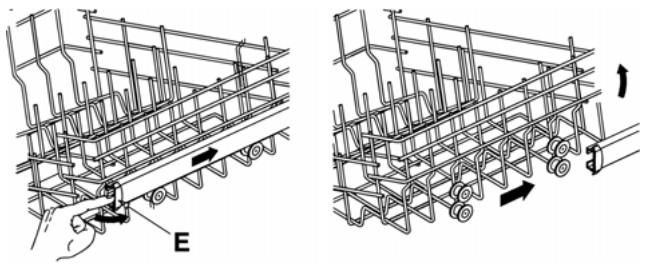

Il cestello superiore è regolabile su due posizioni, secondo le proprie necessità e in funzione dell'altezza delle stoviglie da lavare nel cestello inferiore.

Procedere come segue:

• ruotare di 90° i fermi E di entrambe le guide, destra e sinistra;
  • estrarre il cestello;
• alzare il cestello ed inserire nelle guide le coppie di ruote più basse;
• riposizionare i fermi E nella posizione iniziale.

5. Pulizia e manutenzione

Prima di effettuare la manutenzione dell'apparecchio, staccare la spina o togliere tensione tramite il dispositivo di interruzione onnipolare.

5.1 Avvertenze e consigli generali

Evitare l'utilizzo di detergenti abrasivi o acidi.

Le superfici esterne e la controporta della lavastoviglie andranno pulite ad intervalli regolari con uno straccio morbido inumidito o con un normale detergente per superfici verniciate.

Le guarnizioni di tenuta dello sportello andranno pulite con una spugna inumidita. Periodicamente (una o due volte all'anno) è bene pulire la vasca e le guarnizioni dalla sporcizia che vi si può depositare utilizzando un panno morbido e dell'acqua.

Il filtro di entrata acqua A posto all'uscita del rubinetto necessita periodicamente di essere pulito. Dopo aver chiuso il rubinetto di erogazione, svitare l'estremità del tubo di carico acqua, togliere il filtro A e pulirlo delicatamente sotto un getto d'acqua corrente. Reinserire il filtro A nella propria sede e riavvitare accuratamente il tubo di carico acqua.

PULIZIA DEGLI IRRORATORI

Gli irroratori sono facilmente asportabili per consentire la periodica pulizia degli ugelli e prevenire possibili otturazioni. Lavarli sotto un getto d'acqua e reinserirli accuratamente nelle proprie sedi, verificando che il loro movimento circolare non venga in alcun modo impedito.

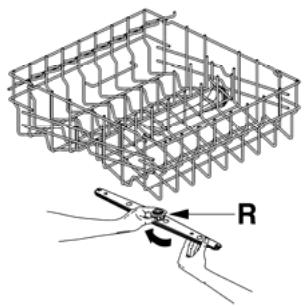

Per asportare l'irroratore superiore occorre svitare la ghiera di ritegno R.

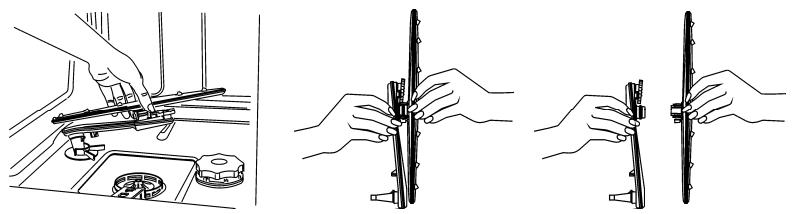

Per estrarre l'irroratore TRASLANTE è necessario afferrarlo e sollevarlo verso l'alto, in modo da sganciare sia l'irroratore che il condotto dalla vasca, quindi sganciare l'irroratore dal condotto. Lavare sia il condotto che l'irroratore sotto l'acqua corrente, riagganciare l'irroratore al condotto e riposizionare l'assieme nell'apposita sede sulla vasca.

A rimontaggio avvenuto verificare che l'irroratore ruoti liberamente (farlo girare manualmente per un paio di giri) e che il condotto possa traslare senza impedimenti. In caso contrario verificare che siano stati montati correttamente.

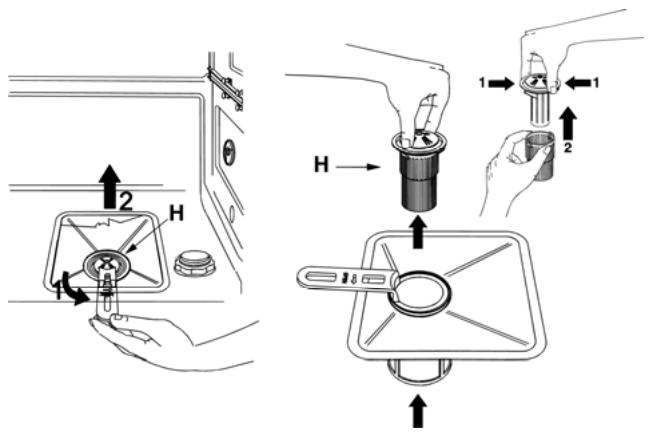

• È opportuno procedere periodicamente all'ispezione del filtro centrale H e, se necessario, pulirlo. Per estarlo occorre afferrare la maniglia, ruotare in senso antiorario e sollevare verso l'alto;
• spingere da sotto il filtro centrale H per estarlo dal microfiltro;
• separare le due parti che compongono il filtro in plastica premendo il corpo del filtro nella zona indicata dalle frecce;
• togliere il filtro centrale sollevandolo.

AVVERTENZE E CONSIGLI PER UNA BUONA MANUTENZIONE:

• I filtri vanno puliti in acqua corrente con una spazzola dura.
- Fare attenzione, quando si rimuove il filtro, che sullo stesso non vi siano residui di cibo. Eventuali residui, cadendo nel pozzetto di lavaggio, potrebbero bloccare alcuni componenti idraulici, oppure ostruire gli ugelli degli irroratori.
- È indispensabile pulire attentamente i filtri e secondo le indicazioni sopra indicate: la lavastoviglie non può funzionare se i filtri sono otturati.
- Ricollocare accuratamente i filtri nella propria sede, al fine di evitare danni alla pompa di lavaggio.

SE LA LAVASTOVIGLIE RIMANE A LUNGO INUTILIZZATA:

• Effettuare il programma di ammollo per due volte consecutivamente.
• Staccare la spina dalla presa di corrente.
- Lasciare leggermente aperto lo sportello, in modo tale da impedire la formazione di cattivi odori all'interno della vasca di lavaggio.
- Riempire il dosatore di brillantante per il risciacquo.
• Chiudere il rubinetto dell'acqua.

PRIMA DI RIUTILIZZARE LA LAVASTOVIGLIE DOPO UNA LUNGA SOSTA:

• Controllare che nella tubazione non siano depositati fanghiglia o ruggine, in tal caso, lasciare scorrere l'acqua dal rubinetto di alimentazione per alcuni minuti.
• Reinserire la spina alla presa di corrente.
• Riallacciare il tubo flessibile di alimentazione acqua e riaprire il rubinetto.

ELIMINAZIONE DI PICCOLI INCONVENIENTI

In alcuni casi è possibile eliminare personalmente eventuali piccoli inconvenienti con l'aiuto delle seguenti istruzioni:

Se il programma non si avvia verificare che:

• la lavastoviglie sia allacciata alla rete elettrica;
- l'erogazione di energia elettrica non sia stata interrotta;
- il rubinetto dell'acqua sia aperto;
• la porta della lavastoviglie sia stata chiusa correttamente.

Se nella lavastoviglie ristagna acqua verificare che:

• Il tubo di scarico non sia piegato;
• Il sifone dello scarico non sia otturato;
• I filtri della lavastoviglie non siano intasati.

Se le stoviglie non risultano pulite verificare che:

• sia stato introdotto detersivo in quantità adeguata;
  • vi sia sale rigenerante nell'apposito serbatoio;
  • le stoviglie siano state disposte correttamente;
• il programma selezionato fosse adatto al tipo e grado di sporco delle stoviglie;
• tutti i filtri siano puliti ed inseriti correttamente nelle loro sedi;
• i fori di uscita dell'acqua dagli irroratori non siano bloccati;
• qualche oggetto non abbia bloccato la rotazione degli irroratori.

Se le stoviglie non si asciugano o rimangono opache verificare che:

• vi sia brillantante nell'apposito contenitore;
• la regolazione dell'erogazione dallo stesso sia corretta;
- il detersivo utilizzato sia di buona qualità e non abbia perso le sue caratteristiche (per.es. per scorretta conservazione, a scatola aperta).

Se le stoviglie presentano striature, macchie...verificare che:

• la regolazione del dosaggio del brillantante non sia eccessiva.

Se in vasca sono visibili tracce di ruggine:

• la vasca è in acciao resistente alla corrosione, pertanto eventuali macchie di ruggine sono dovute ad elementi esterni (pezzetti di ruggine che provengono dalle condutture dell'acqua, da pentole, posate ecc.). Per eliminare queste macchie in commercio esistono prodotti specifici.
• verificare di utilizzare le giuste dosi di detersivo. Alcuni detersivi possono essere più corrosivi di altri.
• verificare che il tappo del serbatoio del sale sia ben chiuso e la regolazione dell'impianto addolcitore dell'acqua sia corretta.

Se dopo la messa in opera delle istruzioni sopraesposte le anomalie di funzionamento dovessero persistere, occorrerà interpellare il centro di assistenza tecnico autorizzato più vicino.

ATTENZIONE: gli interventi effettuati sull'apparecchio da personale non autorizzato non sono coperti dalla garanzia e sono carico dell'utente.

6. Rimedi alle anomalie di funzionamento

In caso di malfunzionamento la lavastoviglie segnalerà l'anomalia tramite l'accensione di una combinazione di spie.

In particolare quando è presente un allarme, si accendono tutte le spie PROGRAMMI (6) mentre le spie FASI/PROGRAMMA (8) indicano il codice dell'anomalia con il seguente significato:

CODICE	SPIE FASI	DESCRIZIONE
E1		E’ intervenuto il sistema antiallagamento (ove presente).
E2		E’ intervenuto il sistema che limita il livello dell’acqua nella lavastoviglie (Gruppo Sicurezza).
E3		La lavastoviglie non è in grado di riscaldare l’acqua.
E4		Sonda temperatura scollegata.
E5		La lavastoviglie non è in grado di caricare acqua.
E6		La lavastoviglie non riesce a scaricare l’acqua dalla vasca.
E7		La lavastoviglie non è in grado di misurare in modo preciso la quantità di acqua caricata (solo sui modelli con turbinetta).
E8		Anomalia nel sistema di distribuzione di acqua nei cestelli (ove presente).
E9		Si è superato il livello massimo di acqua da caricare (solo sui modelli con turbinetta).

I programmi ULTRA CLEAN e ULTRA CLEAN+ terminano con un risciacquo antibatterico aggiuntivo che garantisce una ulteriore riduzione dei batteri. Se durante la fase di tale risciacquo la temperatura non viene mantenuta costante, (es. per apertura della porta o interruzione dell'energia), la spia del programma in corso lampeggia, per segnalare che non è garantita l'azione antibatterica.

• Gli allarmi E1, E2, E3, E4, E8, E9 provocano la “forzatura” a fine ciclo del programma in corso.
• Gli allarmi E5, E6 interrompono il programma in corso e una volta risolta la causa, riprendono l'esecuzione del programma.
• L'allarme E7 viene visualizzato alla fine del ciclo che viene comunque portato a termine dato che non viene pregiudicato il funzionamento della lavastoviglie.

Per “azzerare” un allarme è necessario:

- aprire o chiudere la porta oppure spegnere e riaccendere la macchina. A questo punto è possibile programmare nuovamente la lavastoviglie.

Nel caso in cui l'anomalia dovesse persistere, occorrerà interpellare il Centro di Assistenza Tecnica autorizzato.

DATI TECNICI

Larghezza	497 ÷ 499 mm
Profondità misurata al filo esterno del pannello comandi	Libera installazione: 600 mmIntegrabili: 570 mm
Altezza	Libera installazione: da 850 mm a 870 mmIntegrabili: da 820 mm a 870 mm
Capacità	10 coperti standard
Pressione acqua di alimentazione	min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bar)
Dati elettrici	Vedere targhetta caratteristiche

Sicurezza contro gli allagamenti

Questo sistema di sicurezza protegge il vostro appartamento da danni dell'acqua. In caso di guasto al tubo di entrata o permeabilità del sistema della macchina, l'entrata dell'acqua viene interrotta. La scatola della sicurezza anti-allagamento montata sul tubo, contiene parti elettriche. E' pertanto proibito collocare la scatola stessa nell'acqua. Nel caso in cui per una raglione qualsias la scatola subisca danni, togliere immediatamente la presa di collegamento dalla rete elettrica.

HR AQUAŠTOP - Zašita pred poplavom

Ovaj slgurnosni sistem štiti vaš stan od štete koju može uzrokovati voda.

U slučaju kvara na dovodnoj cijevi ili u slučaju propuštanja na sistemu stroja za pranje posuča, prekida se dovod vode.
