UP 1121 - Ricevitore RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore di potenza
Marca	RCF
Modello	UP 1121
Tipo di amplificatore	Analogico
Potenza massima in uscita	120 W RMS
Risposta in frequenza	60 Hz – 15 kHz
Distorsione (alla massima potenza)	< 1.5%
Sensibilità di ingresso	1 V (+2 dBu)
Impedenza di ingresso	10 kΩ (bilanciato)
Opzioni di uscita	100 V / 70 V a tensione costante, 4 Ω a bassa impedenza
Alimentazione CA	115 V o 230 V ~ (selezionabile)
Alimentazione CC	24 V cc (batteria esterna, protezione 15 A)
Consumo massimo	350 W
Temperatura di funzionamento	da -10 a +45 °C (da +14 a +113 °F)
Dimensioni (L x A x P)	431 mm x 88 mm x 385 mm (rack 19", 2U)
Peso netto	12 kg
Comandi sul pannello frontale	Bassa, Alta, Volume principale, Interruttore di accensione
Indicatori	Accensione (blu), Segnale: -20 dB (verde), -9 dB (arancione), 0 dB picco (rosso)
Ingresso audio	Livello di linea bilanciato su morsettiera (+, -, GND)
Collegamento altoparlanti	Morsettiera: COM, 4 Ω, 70 V, 100 V (utilizzare una sola uscita)
Montaggio	Montabile su rack 19" con le staffe incluse
Pulizia	Solo panno asciutto; nessun solvente
Sicurezza	Costruzione classe I, collegamento di terra protettivo, non aprire, nessuna parte riparabile dall'utente

Domande frequenti - UP 1121 RCF

Qual è la potenza massima in uscita dell'RCF UP 1121?

L'amplificatore eroga una potenza massima in uscita di 120 W RMS.

L'amplificatore può essere alimentato a batteria?

Sì, può essere alimentato da una batteria esterna 24 V cc con protezione da 15 A. Assicurarsi della corretta polarità (+/-).

Quali uscite per altoparlanti sono disponibili?

L'amplificatore offre tre opzioni di uscita: 100 V a tensione costante, 70 V a tensione costante e 4 Ω a bassa impedenza. Utilizzare una sola uscita alla volta.

Come si collega una sorgente audio sbilanciata?

Per il collegamento sbilanciato, cortocircuitare il contatto '-' al contatto 'terra' sulla morsettiera di ingresso. Collegare il segnale a '+' e la terra a 'GND'.

Quali sono la sensibilità e l'impedenza di ingresso?

La sensibilità di ingresso è 1 V (+2 dBu) e l'impedenza di ingresso è 10 kΩ bilanciata.

Come si seleziona la tensione di rete CA?

Utilizzare l'interruttore di selezione della tensione sul pannello posteriore per scegliere 115 V o 230 V. Il fusibile corrispondente deve essere corretto (T2.5AL per 230V, T5AL per 115V).

Cosa indicano i LED sul pannello frontale?

Il LED blu indica l'accensione. Il LED verde indica segnale a -20 dB, arancione a -9 dB e rosso indica picco a 0 dB. Ridurre il volume principale se il LED rosso rimane acceso.

Quali sono le dimensioni e il peso?

Le dimensioni sono 431 mm x 88 mm x 385 mm (rack 19 pollici, 2U). Il peso netto è 12 kg.

Come si pulisce l'amplificatore?

Utilizzare solo un panno asciutto. Non usare solventi, alcol, benzene o altre sostanze volatili.

Quali precauzioni di sicurezza devono essere osservate?

Non aprire l'unità (nessuna parte riparabile dall'utente all'interno), assicurarsi di una corretta messa a terra, proteggere dall'umidità e scollegare l'alimentazione in caso di odori o fumo insoliti. Solo personale qualificato deve effettuare la manutenzione.

MANUALE UTENTE UP 1121 RCF

INSTALLAZIONE NEI RACK DA 19"

PANNELLO FRONTALE

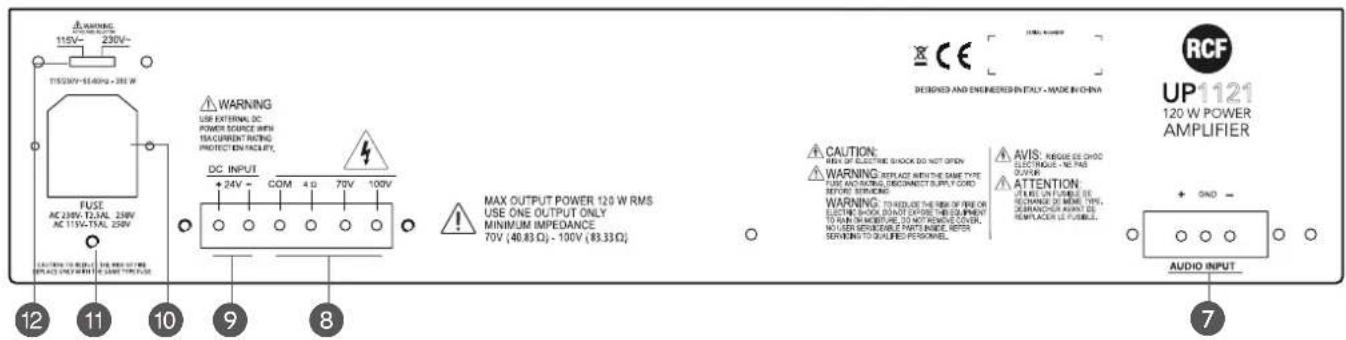

PANNELLO POSTERIORE

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

SPECIFICATIONS

10

12

12

12

13

14

15

SAFETY PRECAUTIONS

IMPORTANT

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità..

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2.1 ALIMENTAZIONE PRINCIPALE DA RETE ELETTRICA

• La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione od alla connessione dell'apparecchio con il cavo dell'alimentazione collegato alla rete elettrica.
• Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
• Le parti metalliche dell'apparecchio sono messe a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento al conduttore di protezione (terra).
• Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
• Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente.

2.2 ALIMENTAZIONE SECONDARIA D'EMERGENZA TRAMITE BATTERIE

- ATTENZIONE: l'alimentazione in c.c. 24 V deve essere protetta da sovraccarico per un'intensità di corrente superiore a 15 A.

• L'apparecchio funziona con tensione 24 V in corrente continua (pertanto, occorre collegare in serie più batterie aventi una tensione nominale inferiore, es. 2 x 12 V).
• Utilizzare sempre batterie ricaricabili, opportunamente scelte in funzione del massimo carico possibile.

- Verificare che sia rispettata la polarità delle batterie.

- Non cortocircuitare le batterie (ad esempio collegando i 2 poli opposti con un filo di metallo).

- Smaltire le batterie esaurite facendo riferimento alle norme di legge vigenti (nel paese di utilizzo) in materia di ecologia e protezione dell'ambiente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.

1. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• l'apparecchio non funziona (o funziona in modo anomalo);
• il cavo di alimentazione ha subito gravi danni;
• oggetti o liquidi sono entrati nell'apparecchio;

• l'apparecchio ha subito forti urti.

• Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione dalla rete e/o le batterie.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione e/o le batterie.

IMPORTANTE

ATTENZIONE

ATTENZIONE

1. I terminali marcati con il simbolo sono da ritenersi ATTIVI e PERICOLOSI ed il loro collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare cavi già pronti.

2. Non collegare a questo prodotto altri apparecchi e accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo. Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Sostegni e Carrelli

Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

2. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nei manuali istruzioni per conoscere le massime pressioni sonore che i diffusori acustici sono in grado di produrre.

1. Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.

2. Non sovraccaricare questo prodotto per lunghi periodi.

3. Non forzare mai gli organi di comando (tasti, manopole ecc.).

4. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità; usare un panno asciutto.

NOTA SUI CAVI PER SEGNALI AUDIO

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

- apparecchiature che producono campi elettromagnetici di forte intensità (per esempio trasformatori di grande di potenza);

- cavi di rete;

- linee che alimentano altoparlanti.

NOTA SUI CAVI

PER SEGNALI AUDIO

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

UP 1121 è un amplificatore con potenza 120 W avente un singolo ingresso bilanciato a livello "linea".

L'uscita per diffusori acustici è disponibile sia a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 – 70 V (per diffusori con trasformatore).

Oltre al collegamento alla rete elettrica, l'amplificatore può essere alimentato in corrente continua tramite batterie (tensione: 24 V), per assicurarne il funzionamento anche quando l'alimentazione da rete è momentaneamente assente (o non disponibile).

Sul pannello frontale, sono presenti indicatori luminosi (LED) relativi all'accensione dell'apparecchio ed ai livelli dei segnali audio.

INSTALLAZIONE NEI RACK DA 19"

Fissare ogni amplificatore sul lato frontale del rack da 19" tramite le alette laterali incluse. Inserire un pannello d'aerazione (RCF P/AER-1V) tra un amplificatore e l'altro.

PANNELLO FRONTALE

UP1121 120 W POWER AMPLIFIER

1 Controllo comune dei toni bassi BASS (utilizzare un cacciavite per effettuare la regolazione; posizione centrale: nessun intervento).
2 Controllo comune dei toni alti TREBLE (utilizzare un cacciavite per effettuare la regolazione; posizione centrale: nessun intervento).
3 Controllo del volume MASTER (utilizzare un cacciavite per effettuare la regolazione).
4 Interruttore principale dell'apparecchio POWER (0 = spento; I = acceso).
5 LED indicante l'accensione dell'apparecchio.
6 LED indicanti il livello del segnale audio miscelato: verde = -20 dB; arancio: -9 dB; rosso: 0 dB (picco).

0 dB = LIVELLO DEL SEGNALE CHE PERMETTE DI OTTENERE LA MASSIMA POTENZA D'USCITA EROGABILE DALL'AMPLIFICATOR

È CONSIGLIABILE ABBASSARE IL VOLUME MASTER 3 QUANDO IL LED ROSSO 6 È ACCESO COSTANTEMENTE.

7 Morsettiera AUDIO INPUT dell'ingresso audio (bilanciato ed a livello "linea"):

Il COLLEGAMENTO BILANCIATO È SEMPRE PREFERIBILE, SOPRATTUTTO CON CAVI PIÙ LUNGHI DI 5 METRI.

Se necessario, cortocircuitare i contatti “—” e “ground” per ottenere un collegamento sbilanciato:

• segnale
• // GND massa

8 Uscite di potenza per i diffusori:

• a tensione costante 100 / 70 V;
• a bassa impedenza 4 Ω.

Utilizzare una sola uscita e vedere la sezione "Collegamento dei diffusori acustici". La potenza massima d'uscita erogabile è 120 W.

9 Ingresso per alimentazione secondaria 24 V c.c. tramite batterie, necessaria per assicurare il funzionamento dell'amplificatore anche quando l'alimentazione da rete è assente.

Assicurarsi che la polarità + / - del collegamento sia corretta ed utilizzare un cavo con conduttori di sezione adeguata (almeno: 2,5 mm ^2 ).

ATTENZIONE: L'ALIMENTAZIONE IN C.C. 24 V DEVE ESSERE PROTETTA DA SOVRACCARICO PER UN'INTENSITÀ DI CORRENTE SUPERIORE A 15 A.

10 Connettore con fusibile per il collegamento del cavo d'alimentazione principale da rete. Prima di effettuare il collegamento, verificare che la tensione di rete corrisponda a quella impostata (230 V o 115 V) tramite l'apposito selettore 12.

	TENSIONE: 230 V	TENSIONE: 115 V
FUSIBILE	T2.5AL 250V	T5AL 250V

11 Morsetto aggiuntivo per la messa a terra dell'apparecchio.

LE PARTI METALLICHE DELL'APPARECCHIO SONO MESSE A TERRA TRAMITE IL CAVO DI ALIMENTAZIONE. UN APPARECCHIO AVENTE COSTRUZIONE DI CLASSE I DEVE ESSERE CONNESSO ALLA PRESA DI RETE CON UN COLLEGAMENTO AL CONDUTTORE DI PROTEZIONE (TERRA).

12 Selettore della tensione di funzionamento in c.a.: 230 V oppure 115 V.

ATTENZIONE: UN'IMPOSTAZIONE ERRATA PUÒ DANNEGGIARE L'APPARECCHIO!

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

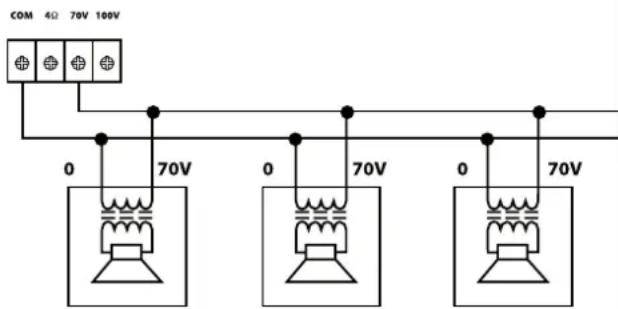

USCITE A TENSIONE COSTANTE 70 / 100 V

• Ogni diffusore deve avere un trasformatore di linea con tensione d'ingresso uguale a quella della linea (70 / 100 V).
• La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella massima erogabile dall'amplificatore.

• L'impedenza totale dei diffusori non deve essere inferiore a 4 Ω.
  NOTA: UN'IMPEDENZA COMPLESSIVA UGUALE A 4 Ω PERMETTE LA MASSIMA EROGAZIONE DI POTENZA DELL'AMPLIFICATORE; UN'IMPEDENZA SUPERIORE COMPORTA UNA RIDUZIONE DELLA POTENZA EROGATA (ES. 8 Ω: CIRCA ½ POTENZA; 16 Ω: CIRCA ¼ POTENZA); UN'IMPEDENZA INFERIORE A 4 Ω SOVRACCARICA L'AMPLIFICATORE.
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può richiedere l'uso di cavi con sezioni elevate).
• Non utilizzare contemporaneamente il collegamento a bassa impedenza (4 Ω) e quello ad alta impedenza (70V o 100V); fare ciò sovraccarica l'amplificatore.

TIPO DI AMPLIFICATORE Analogico

POTENZA NOMINALE D'USCITA	120 W
RISPOSTA IN FREQUENZA	60 Hz ÷ 15 kHz
DISTORSIONE (ALLA POTENZA NOMINALE)	< 1,5%
SENSIBILITÀ INGRESSO AUDIO	1 V (+ 2 dBu)
IMPEDENZA INGRESSO AUDIO	10 kΩ (bilanciato)
USCITA AMPLIFICATA PER DIFFUSORI	100 V (83 Ω) – 70 V (42 Ω)– 4 Ω
LED	blu: accensioneverde: segnale – 20 dBarancio: segnale – 9 dBrosso: segnale 0 dB (picco)
ALIMENTAZIONE	15 V / 230 V ~, 24 V dc
CONSUMO MASSIMO	350 W
TEMPERATURA DI FUNZIONAMENTO	-10 ÷ +45 °C
DIMENSIONI (L, H, P)	431 mm, 88 mm, 385 mm(2 unità rack 19")
PESO NETTO	12 kg
