Tipo di prodotto	Controllo volume per linea a tensione costante con trasformatore 40 W
Marca	RCF
Modello	AT40T
Tensione di ingresso	100 V
Livelli di tensione di uscita	100 V, 70 V, 50 V, 35 V, 25 V, 0 V (spento)
Potenza massima	40 W
Passi di attenuazione	0 dB, -3 dB, -6 dB, -9 dB, -12 dB, SPENTO
Posizioni del selettore	6 (5 volume + spento)
Relè di override	24 V CC, bypassa il selettore o commuta alla seconda linea audio
Opzioni di cablaggio	2 fili, 4 fili (con override), 6 fili (seconda audio con priorità), 3 fili (commutazione)
Peso selettore	ca. 40 g
Peso trasformatore	200 g
Diametro foro di montaggio	12 mm
Colori manopola inclusi	Bianco, Argento, Antracite
Installazione	Adatto a scatole elettriche standard da parete (superficie/incasso) utilizzando un cappuccio cieco
Ambiente operativo	Solo interni, luogo asciutto
Certificazioni di sicurezza	Conforme alle normative elettriche locali
Pulizia	Non usare solventi; pulire con panno asciutto

Domande frequenti - AT40T RCF

Qual è la potenza massima gestita dall'RCF AT40T?

L'AT40T può gestire una potenza massima di 40 W per il gruppo di altoparlanti collegato.

Quale tensione di ingresso supporta l'AT40T?

È progettato per sistemi a linea a 100 V. La tensione di ingresso è 100 V.

Quanti passi di attenuazione ha il selettore?

Il selettore a 6 posizioni offre 5 passi di volume (0, -3, -6, -9, -12 dB) e una posizione SPENTO.

Posso usare l'AT40T con un override a 24 V per chiamate di emergenza?

Sì, include un relè di override a 24 V CC che bypassa il selettore o commuta a una seconda linea audio per annunci prioritari.

Quali configurazioni di cablaggio sono possibili?

Puoi utilizzare connessioni a 2 fili (base), 4 fili (con override), 6 fili (seconda linea audio con priorità) o 3 fili (commutazione).

Come installo l'AT40T a parete?

Utilizza un cappuccio cieco per scatole elettriche standard. Praticare un foro da 12 mm al centro, montare il selettore, collegare i fili e fissare la cornice. Avvitare il dado e aggiungere la manopola.

Quali sono i livelli di tensione di uscita disponibili?

Il trasformatore fornisce prese per 100 V, 70 V, 50 V, 35 V, 25 V e 0 V (spento).

L'AT40T è sicuro da usare all'aperto?

No, è destinato solo per uso interno. Proteggere da pioggia e umidità per evitare scosse elettriche.

Come devo pulire il controllo del volume?

Utilizzare un panno asciutto. Non usare solventi, alcol, benzene o altre sostanze volatili.

Cosa devo fare se il dispositivo emette fumo o odore strano?

Spegnere immediatamente l'amplificatore e rimuovere il controllo volume dalla linea. Contattare personale di assistenza qualificato.

MANUALE UTENTE AT40T RCF

Avvertenze per la sicurezza _pag. 2

Descrizione pag. 4

Collegamenti pag 4

Installazione ____ pag. 9

Dati tecnici ____ pag. 10

ENGLISH INDEX

Safety precautions ____ page 11

Description ____ page 13

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre le parti che compongono l'attenuatore alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione dell'attenuatore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette, verificando che la tensione della linea sia compatibile con le caratteristiche dell'attenuatore.
4. Accertarsi che le linee diffusori non possano essere calpestate o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino nelle parti che compongono l'attenuatore, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni.

Contattare i centri di assistenza autorizzati o personale altamente qualificato quando:

• l'attenuatore non funziona (o funziona in modo anomalo);
- oggetti o liquidi sono entrati nell'attenuatore;
• l'attenuatore non è più integro (a causa di urti / incendio).

1. Nel caso che dalle parti che compongono l'attenuatore provengano odori anomali o fumo, togliere immediatamente la tensione alla linea diffusori.

2. Non collegare all'attenuatore apparecchi ed accessori non previsti. Verificare l'idoneità del supporto (parete, struttura, ecc.) e dei componenti utilizzati per il fissaggio (non forniti da RCF) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

3. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

4. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

1. Tutti gli attenuatori devono essere collegati in fase (corrispondenza delle polarità +/-).

2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

3. I cavi per il collegamento dell'attenuatore dovranno avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D'USO

• Collocare l'attenuatore lontano da fonti di calore.
  • Non sovraccaricare l'attenuatore.
  • Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

DESCRIZIONE

L'attenuatore AT 40T si compone di un circuito di controllo con commutatore a 6 posizioni (5 + off) più un trasformatore separato ed è utilizzabile nei sistemi a tensione costante 100 V, per regolare la potenza di uno o più diffusori aventi trasformatori di linea ed una potenza complessiva non superiore a 40 W.

È dotato di relè (attivabile tramite un comando 24 V c.c.) per effettuare annunci con volume forzatamente al massimo oppure per inserire una seconda linea 100 V (non soggetta al controllo di volume), ma è anche configurabile per operare con linee a 3 fili (per ottenere il volume massimo all'uscita senza utilizzare il relè 24 V c.c. interno).

L'attenuatore AT 40T può essere installato su qualunque telaio portafrutti (per impianti elettrici civili) semplicemente forando un falso polo ed avvitando il modulo.

Sono fornite a corredo 3 manopole, ciascuna di colore diverso: bianco, argento, antracite.

Nel caso lo spazio sia sufficiente, il trasformatore può essere posizionato all'interno della scatola elettrica dove è presente il circuito di controllo con il commutatore.

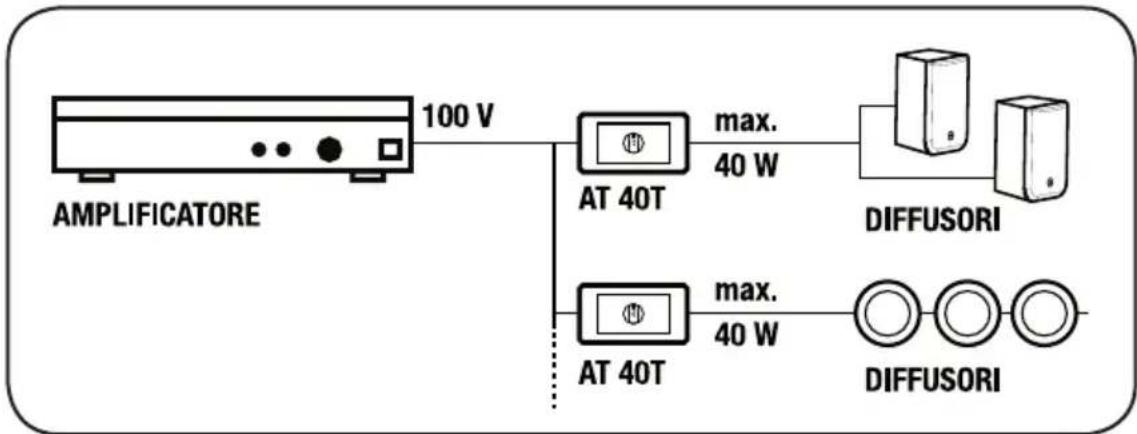


COLLEGAMENTI

ATTENZIONE: si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non effettuare i collegamenti con l'amplificatore acceso.

Prima accendere il sistema è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali.

Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

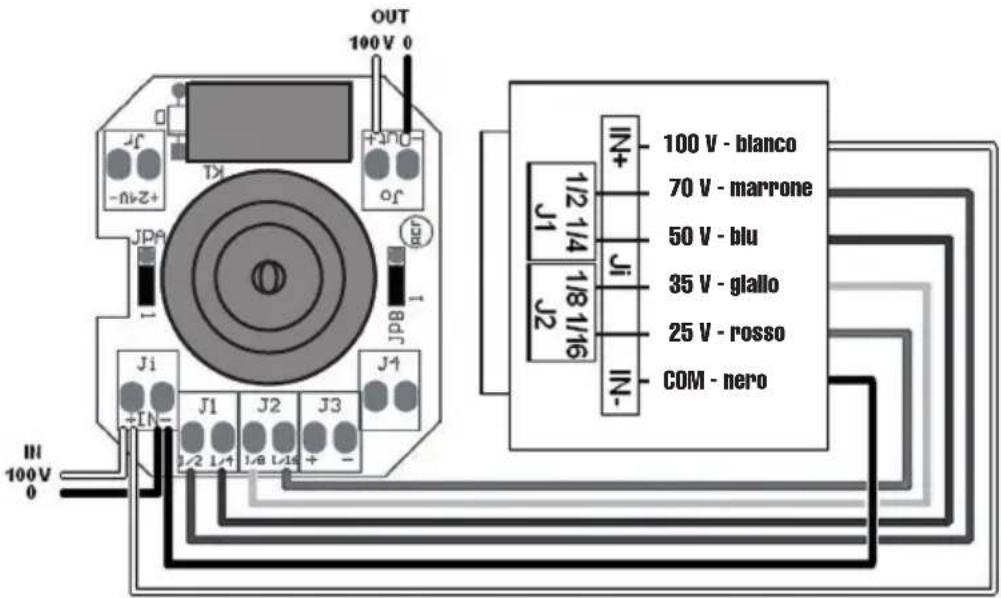

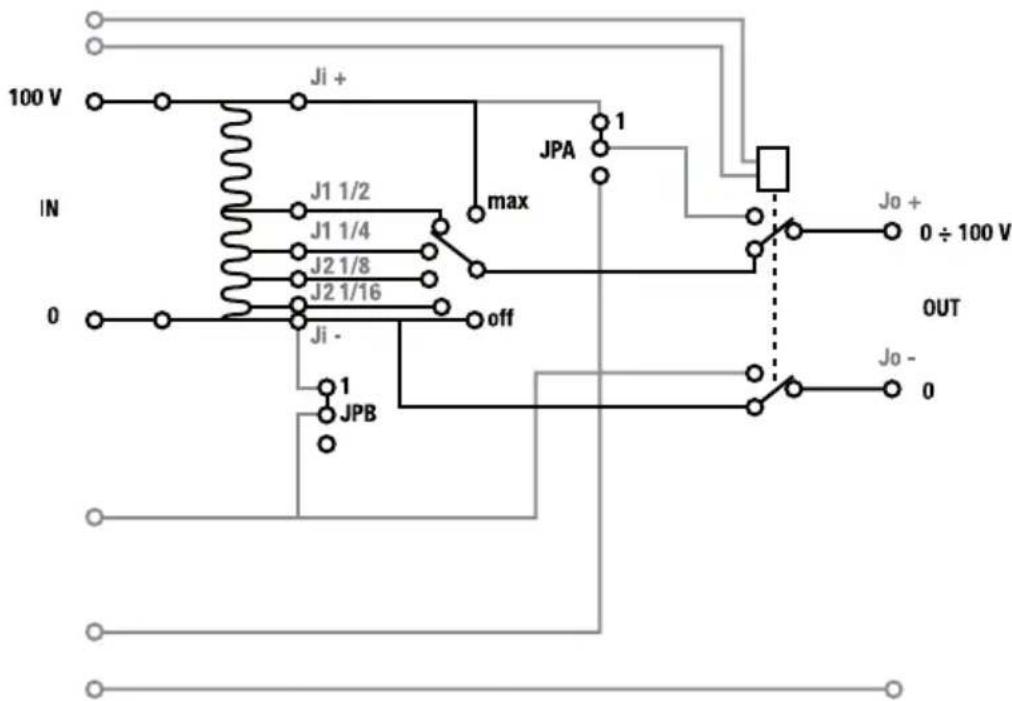

Esempio nr. 1: collegamento basilare con soli 2 fili

- un ingresso audio (100 V)

Il segnale d'ingresso 100V (IN) è collegato direttamente ai morsetti Ji+, Ji- (0, comune) ed al trasformatore (100V, COM), le cui uscite con tensioni intermedie sono connesse ai morsetti J1 1/2, J1 1/4, J2 1/8, J2 1/16.

Il livello dell'uscita (OUT: morsetti Jo+ e Jo-) è selezionato tramite il commutatore a 6 posizioni (5 + off).

La posizione dei jumper JPA e JPB è ininfluente (si possono lasciare nella posizione 1-2)

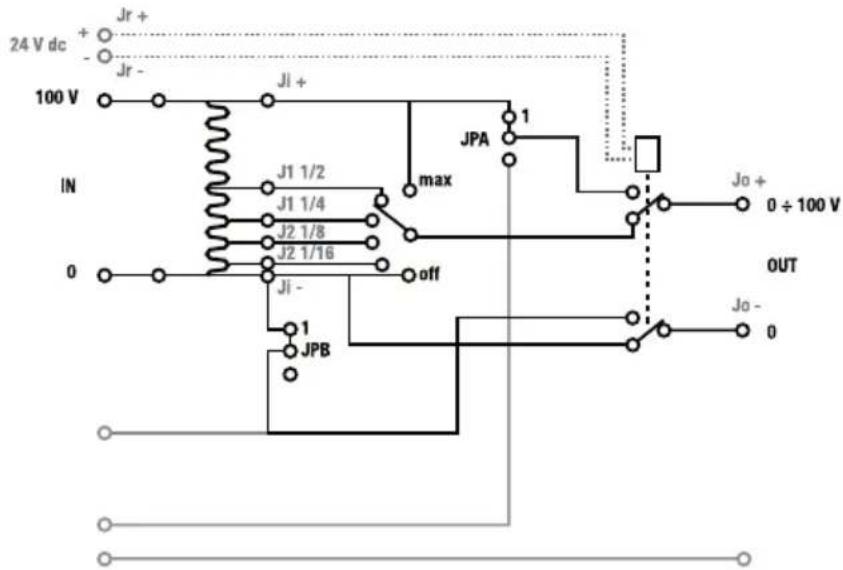

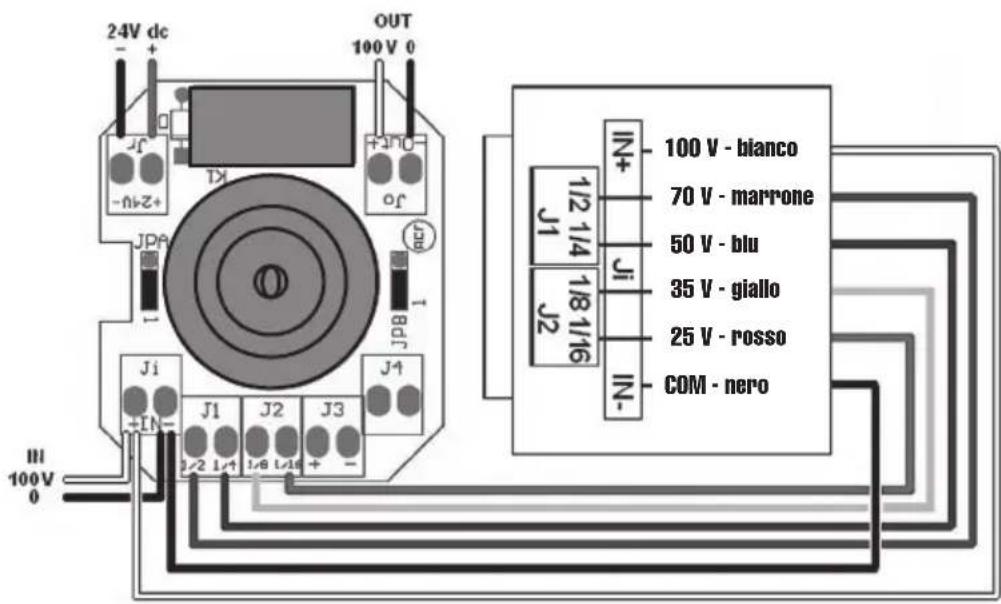

Esempio nr.2: collegamento con comando per annunci (linea con 4 fili)

• un ingresso audio (100 V)
• un comando a 24 V c.c.

Il segnale d'ingresso 100V (IN) è collegato direttamente ai morsetti Ji+ , Ji- (0, comune) ed al trasformatore (100V, COM), le cui uscite con tensioni intermedie sono connesse ai morsetti J1 1/2, J1 1/4, J2 1/8, J2 1/16.

Il livello dell'uscita (OUT: morsetti Jo+ e Jo-) è selezionato tramite il commutatore a 6 posizioni (5 + off). In caso di necessità, il livello dell'uscita è forzatamente ripristinato al massimo (saltando di fatto il commutatore) tramite un comando esterno con tensione 24 V c.c. .

Entrambi i jumper JPA e JPB devono essere posti nella posizione 1-2.

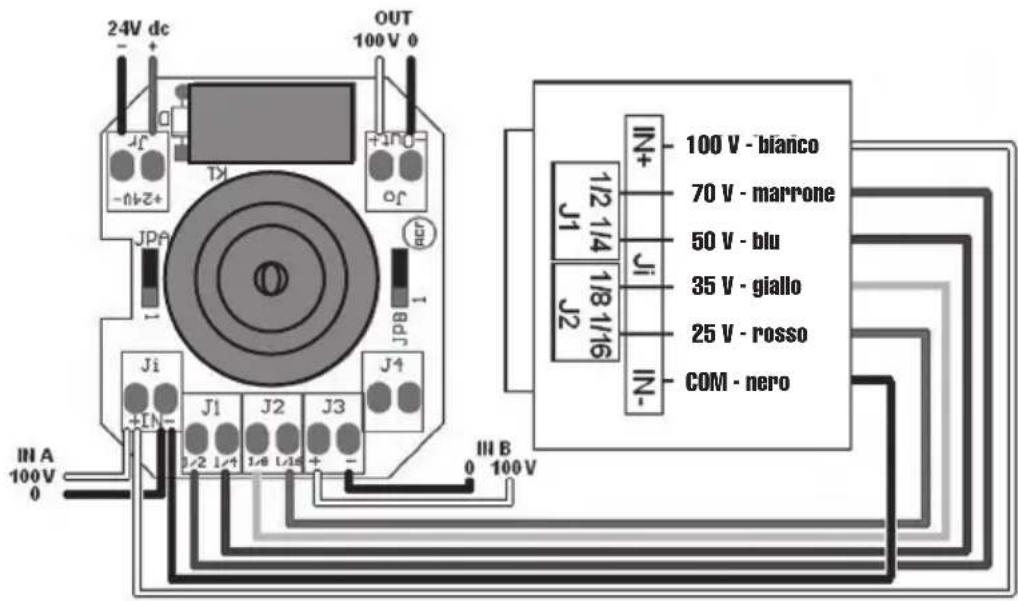

Esempio nr.3: collegamento con comando e linea audio per annunci (linea con 6 fili)

• un ingresso audio principale (100 V)
• un secondo ingresso audio con priorità per annunci (100 V)
• un comando a 24 V c.c.

Il segnale d'ingresso 100V (IN A) è collegato direttamente ai morsetti Ji+, Ji- (0, comune) ed al trasformatore (100V, COM), le cui uscite con tensioni intermedie sono connesse ai morsetti J1 1/2, J1 1/4, J2 1/8, J2 1/16.

Il livello dell'uscita (OUT: morsetti Jo+ e Jo-) è selezionato tramite il commutatore a 6 posizioni (5 + off). In caso di necessità, all'uscita è forzatamente inviato il secondo segnale d'ingresso 100V (IN B) per annunci tramite un comando esterno con tensione 24 V c.c. .

Entrambi i jumper JPA e JPB devono essere posti nella posizione 2-3.

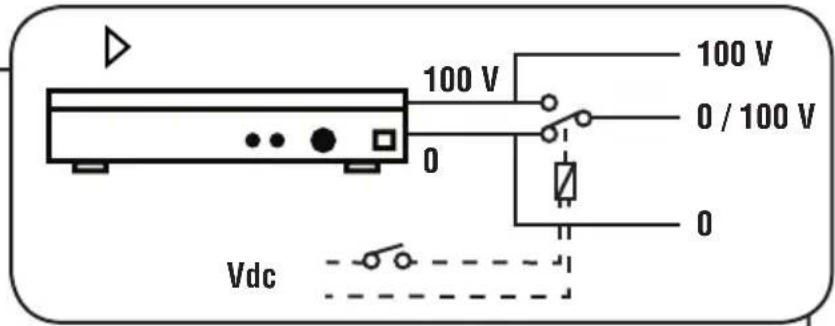

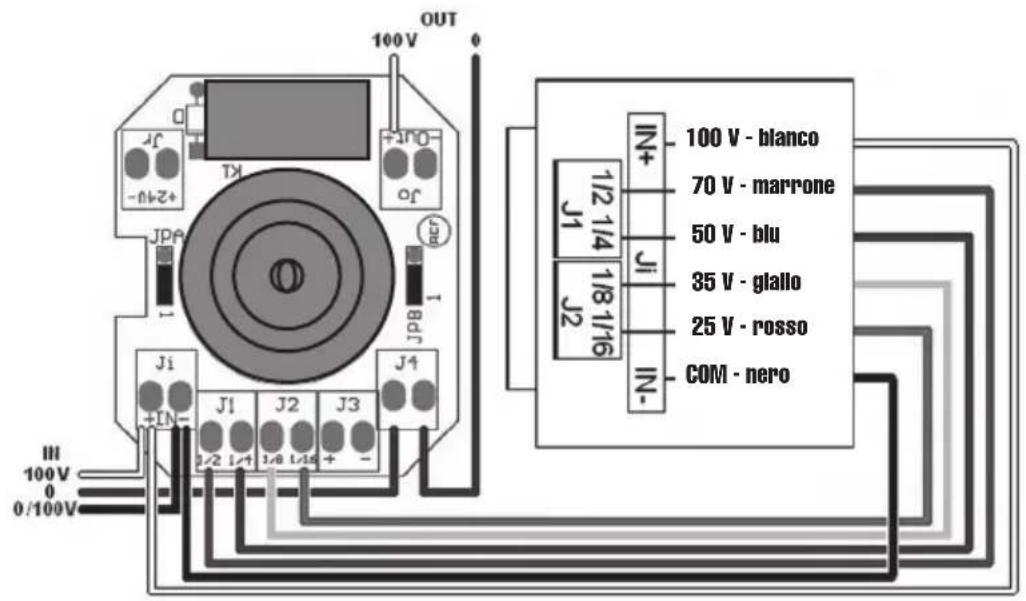

Esempio nr.4: collegamento con linea a 3 fili

- un ingresso audio (100 V) con 3° filo (scambio 0 – 100 V)

La linea del segnale d'ingresso 100V presenta 3 fili:

1. 100 V;
2. 0;
3. commutazione 0 (funzionamento normale) / 100 V (annunci).

Il primo (100 V) ed il terzo filo (commutazione 0 / 100 V) sono collegati direttamente rispettivamente ai morsetti Ji+, Ji- (0, comune) ed al trasformatore (100 V, COM), le cui uscite con tensioni intermedie sono connesse ai morsetti J1 1/2, J1 1/4, J2 1/8, J2 1/16; il secondo filo (0) è riportato direttamente all'uscita (morsetto J4). Il livello dell'uscita (OUT: morsetti Jo+ e J4) è selezionato tramite il commutatore a 6 posizioni (5 + off).

In caso di necessità, il livello dell'uscita è forzatamente ripristinato al massimo portando la tensione del 3ºfilo da 0 a 100 V (ad esempio, tramite un relè esterno). La posizione dei jumper JPA e JPB è ininfluente (si possono lasciare nella posizione 1-2).

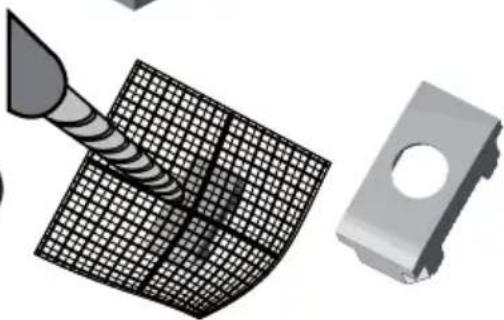

INSTALLAZIONE

Utilizzare come supporto un falso-polo da un modulo per comuni scatole "portafrutti" usate negli impianti elettrici.

Rimuovere le eventuali nervature centrali utilizzando delle tenaglie.

Forare il falso-polo al centro utilizzando un trapano. Diametro del foro: 12 mm.

Montare i falsi-poli nel telaio portafrutti. Quello forato va posto nel primo spazio a sinistra.

Avvitare il distanziatore nel commutatore.

Dopo aver effettuato tutti i collegamenti elettrici, ed il trasformatore all'interno della scatola.

Inserire l'albero del commutatore nel foro dal retro del falso-polo e fissare il telaio portafrutti.

Avvitare la vite per fissare il commutatore al falso-polo.

Applicare una delle 3 manopole disponibili.

DATI TECNICI

Tensione d'ingresso 100 V

Tensione d'uscita 100 - 70 - 50 - 35 - 25 - 0 V

Max. potenza applicabile 40 W

Attenuazione 0 dB - 3 dB - 6 dB - 9 dB - 12 dB - OFF

Dimensioni commutatore 43 mm (l), 50 mm (h), 68 mm (p)

(senza manopola)

Peso commutatore ca 40 g

Dimensioni trasformatore 43 mm (l), 38 mm (h), 32 mm (p)

Peso trasformatore 200 g
