Tipo di prodotto	Regolatore di velocità a frequenza variabile (inverter) per gruppi di pressurizzazione a pressione costante
Modello	HC-TT (versioni HCW-TT ad acqua e HCA-TT ad aria)
Alimentazione	Trifase 400 Vca 50/60 Hz (range 300-500 Vca)
Uscita motore	Trifase 230 Vca (configurazione a triangolo) per potenze fino a 3 hp
Potenza assorbita (P1)	Versione 2 hp: max 2,2 kW; versione 3 hp: max 3,3 kW
Potenza elettropompa (P2)	Versione 2 hp: 1,5 kW; versione 3 hp: 2,2 kW (230 Vac trifase)
Corrente di fase massima	Versione 2 hp: 8 A; versione 3 hp: 10 A
Frequenza di uscita	10 ÷ 60 Hz (risoluzione 0,01 Hz)
Pressione impostabile	0,3 ÷ 7,5 Bar ±0,2 Bar
Display	LCD 2 righe x 16 caratteri
Dimensioni HCW (h/l/p)	170/190/360 mm
Dimensioni HCA (h/l/p)	180/245/390 mm
Peso HCW	2,5 kg
Peso HCA	5,6 kg
Grado di protezione	Vedi etichetta prodotto (IP variabile in base alla versione)
Attacchi idraulici	1" 1/4 femmina
Sovrappressione massima (HCW)	12 Bar
Temperatura ambiente di funzionamento	5°C ÷ +40°C
Funzioni principali	Regolazione pressione costante, modalità multipompa (fino a 8 unità), booster, controllo remoto via galleggiante, modalità irrigazione, antigrippaggio, protezioni elettriche e idrauliche
Manutenzione e pulizia	Pulire con panno asciutto; controllare periodicamente filtro a cartuccia e vaso d'espansione; sostituire le parti usurate solo con ricambi originali
Installazione e sicurezza	Installazione da parte di personale qualificato; obbligatorio interruttore termico e messa a terra; attendere 5 minuti dopo lo spegnimento per scarica condensatori
Ricambi e riparabilità	Utilizzare solo ricambi originali; per assistenza contattare il servizio di vendita e assistenza Mac3
Conformità	CE; EN60730 (sicurezza), EN61000-6-3/4 (compatibilità elettromagnetica)

Domande frequenti - HC-TT Vemer

Qual è la differenza tra HCW e HCA?

HCW è la versione raffreddata ad acqua (montata direttamente su tubazione), mentre HCA è la versione raffreddata ad aria (da installare verticalmente in aria libera). Entrambe disponibili nei modelli TT (trifase/trifase).

Come si imposta la pressione desiderata?

Dal menu principale, premere + per avviare l'installazione rapida. Scorrere fino a 'Press. Impianto' e impostare il valore desiderato (da 1 a 7,5 bar). Premere ENTER e tenerlo premuto fino a 'Impostato...'.

Posso collegare più pompe?

Sì, la versione Advanced (ADV) consente di configurare fino a 8 inverter in modalità multipompa: un Master e fino a 7 Slave. Le pompe devono essere identiche.

Cosa significa il messaggio 'Manca acqua'?

Indica che la pompa non riceve acqua. Verificare la presenza di acqua, il corretto adescamento della pompa e che il filtro non sia ostruito. L'inverter tenta il riarmo automatico per 5 volte.

Come si collega un galleggiante di minima?

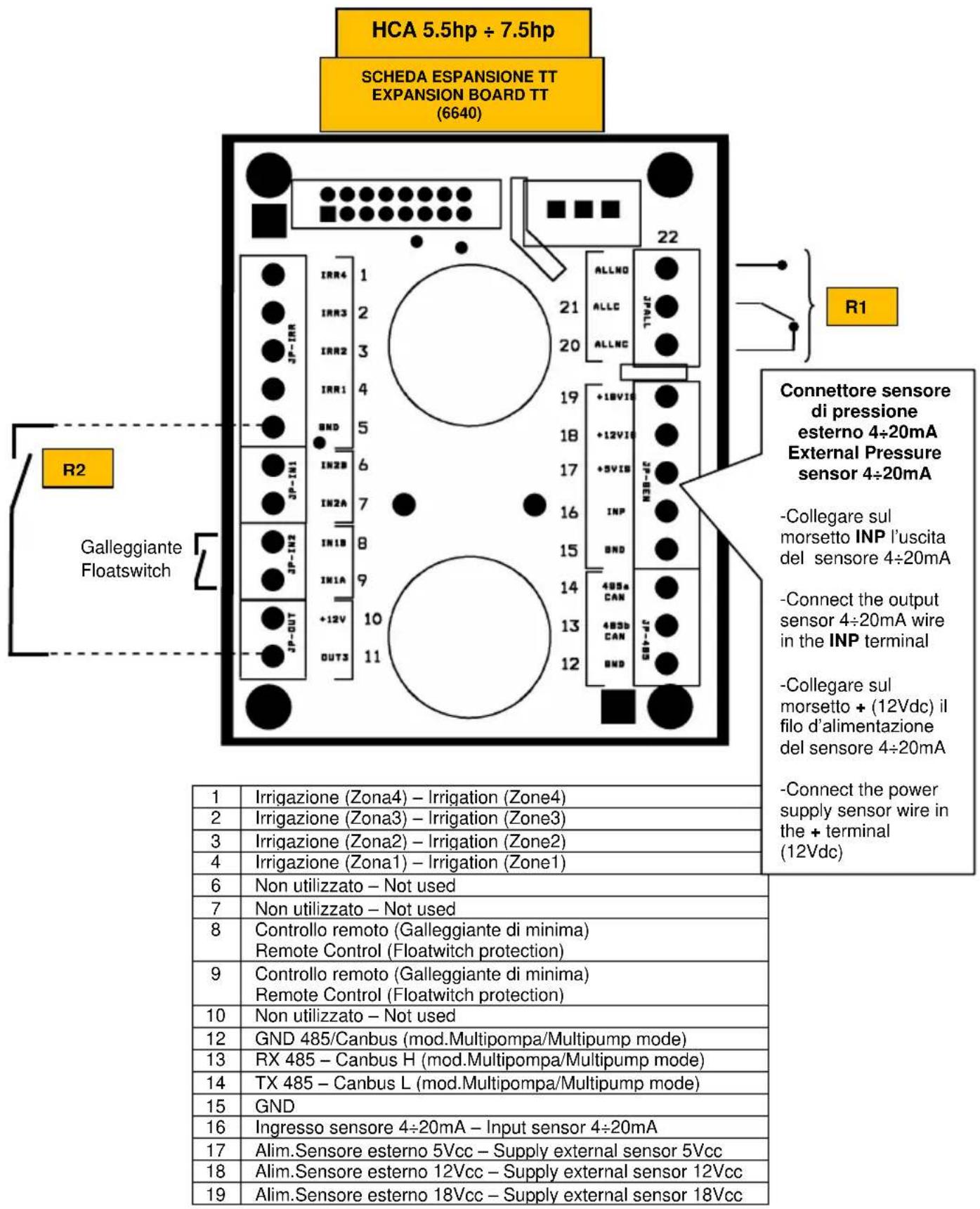

Collegare il galleggiante tra i morsetti 1 e 2 di J15 (scheda madre versione STD) o sui morsetti dedicati della scheda d'espansione. Abilitare la funzione 'controllo remoto' dal menu esteso (par.55).

Quale vaso d'espansione devo usare?

Si consiglia un vaso con capacità pari al 10% della portata massima della pompa (es. pompa 100 l/min -> vaso 10 l). La precarica deve essere circa 0,8 volte la pressione di impianto (es. 3 bar -> precarica 2,4 bar).

Come si resetta l'inverter dopo un blocco?

Togliere l'alimentazione, attendere lo spegnimento del display, quindi ripristinare l'alimentazione. Se il blocco persiste, verificare il numero di cortocircuiti (par. 'Tot.CortoC.Fatti') e azzerarlo se necessario.

È possibile controllare l'inverter da remoto?

Sì, tramite il dispositivo opzionale 'Wifi Bridge' è possibile connettere l'hydrocontroller alla rete internet e controllarlo da PC o smartphone.

Quale cavo elettrico devo usare?

La sezione del cavo dipende dalla lunghezza: per modello TT 3 hp, fino a 20 m usare 1,5 mm², fino a 50 m usare 2,5 mm², fino a 100 m usare 4 mm².

Cosa fare in caso di cortocircuito?

Rimuovere la causa del corto, verificare l'assorbimento del motore. L'inverter tenta 5 riarmi automatici; se falliti, togliere alimentazione e ripristinare. Se il problema persiste, sostituire il dispositivo.

MANUALE UTENTE HC-TT Vemer

Guida utente User Manual

WATER SYSTEMS

Indice/Index

Avvertenze Warning....3

Guida all'acquisto Guide to purchase 4

Contenuto della confezione Package contents 5

Guida Rapida per messa in funzione Start Up procedure.... 5

Installazione Idraulica Hydraulic Installation 5

Installazione elettrica Electrical Installation 5

Installazione Software Software Installation 6

Generalità General Remarks.... 12

Descrizione del Prodotto Product Description 13

Condizioni di Esercizio Usage Condition....14

Caratteristiche Tecniche/Technical Features – TT Standard/Advanced 15

Caratteristiche Tecniche/Technical Features – MT Standard/Advanced 16

Caratteristiche Tecniche/ Technical Features – MM Standard/Advanced 17

Protezioni Protections 18

Funzionamento ed Impiego Functioning and Use 19

Collegamento elettrico Electrical Connection 19

(vers. TT) 19

(vers. MT) 19

(vers. MM) 19

HC MM/MT Standard 21

HC MM/MT Advanced 26

HC TT Standard 29

HC TT Advanced 32

Collegamento Idraulico Hydraulic Connection 37

Menu di manutenzione Maintenance Menu 39

Ricerca Guasti e Manutenzione Troubleshooting & Maintenance 40

Menu Esteso Extended Menu 45

DICHIARAZIONE DI CONFORMITÀ- CONFORMITY DECLARATION.... 49

Avvertenze Warning

	PERICOLORischio di danni alle persone, e alle cose se non osservate quanto prescrittoSCOSSE ELETTRICHERischio di scosse elettriche se non osservate quanto prescritto	DANGERRisk of personal injury and property if not complied with the requirementsELECTRIC SHOCKRisk of electrical shock if not complied with the requirements
	AVVERTENZARischio di danni alle cose o all'ambiente se non osservate quanto prescritto.	WARNINGRisk of damage to property or the environment if not complied with the requirements.

	AVVERTENZAPrima di installare e utilizzare il prodotto leggere attentamente il presente manuale in tutte le sue parti.L'installazione e la manutenzione devono essere eseguite da personale qualificato nel rispetto delle norme vigenti.Mac3 non risponde di danni provocati da un uso improprio o proibito di HC e declina ogni responsabilità per danni provocati da una non corretta installazione e manutenzione di impianto.L'uso di ricambi non originali, manomissioni o usi impropri fanno decadere la garanzia.	WARNINGBefore installing and using the product read this book in all its parts. Installation and maintenance must be performed by qualified personnel in accordance with current regulations.MAC3 will not be held responsible for any damage caused by improper or prohibited use and is not responsible for any damages caused by a not correct installation or maintenance.The use of non-original spare parts, tempering or improper use, make the product warranty null.
	AVVERTENZEHC deve essere installato secondo il paragrafo “Funzionamento ed impiego”L'installazione dell'inverter HC in un impianto idraulico deve essere opportunamente progettata in modo da evitare sovrapressioni dovute a colpi di ariete. Gli ammortizzatori installati, per proteggere da sovrapressioni, devono essere correttamente mantenuti.L'inverter è un dispositivo elettrico, se la struttura meccanica dell’Hydrocontroller viene danneggiata da sovrapressioni, eventuali infiltrazioni di acqua possono essere dannose a causa contatto dei componenti elettrici e l’acqua in circolo.	WARNINGHC must be installed as described in the paragraph “Functioning and Use”You must project correctly the hydraulic connection of HC to avoid pressure shocks. The shock absorber, installed to avoid pressure shocks, must be keep under a correct maintenance.Hydrocontroller is an electric device, if the case will be damage by pressure shocks a possible water infiltration could be dangerous due to the contact between electric components and the water flow.

PERICOLOHC è marchiato CE ma in caso di non corretta installazione può causare interferenze elettromagnetiche.Verificare il corretto funzionamento di altri dispositivi con HC acceso ed in funzione.Il malfunzionamento di apparecchiature può essere dannoso per cose e persone.Nel caso di interferenze elettromagnetiche contattare l'assistenza tecnica e spegnere l'impianto.Prima di ogni intervento accertarsi che HC sia scollegato dall'alimentazione elettrica.Non effettuare manovre con HC aperto.L'allacciamento di HC al quadro elettrico deve essere eseguito da personale qualificato nel rispetto delle norme vigenti.HC deve essere protetto da un interruttore termico.HC deve essere collegato ad un efficiente impianto di terra.

DANGERHC is CE labelled but in the case of wrong installation can cause electromagnetic interference.Verify the correct operation of other electronic devices with HC on and running. Malfunction of equipment can be harmful to people and property.In the case of electromagnetic interference contact technical support and stop the plant.Before any intervention censure that the HC is disconnected from the electricity supplyDo not attempt operations with the HC openThe connection of the HC to the electric panel must be carried out by qualified personnel in accordance with current normsHC must be protected by a thermal switch.HC must be connected to an efficient earthing system

Guida all'acquisto Guide to purchase

Ringraziando per la scelta accordata al nostro inverter Hydrocontroller. Segnaliamo alcune informazioni per l'uso e l'installazione del prodotto e gli accessori disponibili.

1. Scelta della pompa: per poter sfruttare correttamente le prestazioni di un inverter si deve porre attenzione nella scelta della pompa.

Un inverter per sua natura pilota la pompa su frequenze differenti con il variare della richiesta di portata ed è questa la ragione per cui si ha un risparmio energetico ed una minor usura del sistema di pressurizzazione. Per avere dei comportamenti corretti si deve quindi scegliere pompe con curva caratteristica accentuata (vedi fig.), solitamente multigiranti, che permettano all'inverter di pilotare la pompa con frequenza variabili. La portata e la prevalenza della pompa devono essere adeguate alla esigenza dell'impianto.

1. Adattatore per connessioni lunghe (ACL): Il cavo di connessione crea fra l'inverter e il gruppo pompa un effetto capacitivo che influenza la modalità di pilotaggio dell'inverter verso la pompa. Per annullare il disturbo creato dal cavo, Mac3 rende disponibile un adattatore per connessioni lunghe (I>15mt), fino a lunghezze di 80 mt. Tale accessorio è di solito usato in applicazioni con pompe sommerse da pozzo.

3.Filtri EMI: Gli inverter Mac3 sono certificati EMI per uso domestico.

In caso di installazione in ambienti particolarmente sensibili ai disturbi elettromagnetici Mac3 rende disponibili dei filtri EMI aggiuntivi, da installare fra l'alimentazione e l'inverter in modo da annullare eventuali disturbi.

1. Multipress: In un sistema di irrigazione sono necessarie pressioni diverse in funzione del tipo di irrigazione da servire. Questo implica l'utilizzo di un sistema di pressurizzazione dell'acqua progettato per garantire una prevalenza adeguata per sostenere la pressione più alta. Tale sistema comporta una NON ottimizzazione da un punto di vista energetico.

MAC3 propone un sistema di pressurizzazione ad inverter interfacciabile ai più diffusi sistemi di programmazione di innaffiamento.

È sufficiente connettere le singole elettrovalvole, oltre che alla centralina di irrigazione anche alla morsettiera del Multipress. Alla chiusura di un settore l'inverter si posiziona alla pressione desiderata.

Grazie al Multipress4 e alla tecnologia ad inverter si ottiene un sistema di pressurizzazione con la corretta prevalenza con un consumo energetico adeguato alla portata richiesta.

Contenuto della confezione Package contents

Hydrocontroller è fornito già cablato di cavi elettrici. Nella versione Advanced viene fornito anche il cavo di comunicazione per la realizzazione di gruppi. Il modello HCA, raffreddato ad aria, viene fornito con il trasduttore di pressione cablato con un cavo da 1,5 mt..

Guida Rapida per messa in funzione Start Up procedure

Installazione Idraulica Hydraulic Installation

di seguito uno schema a titolo di esempio, per maggiori dettagli ed avvertenze vedi paragrafo "Funzionamento ed Impiego"

Installazione elettrica

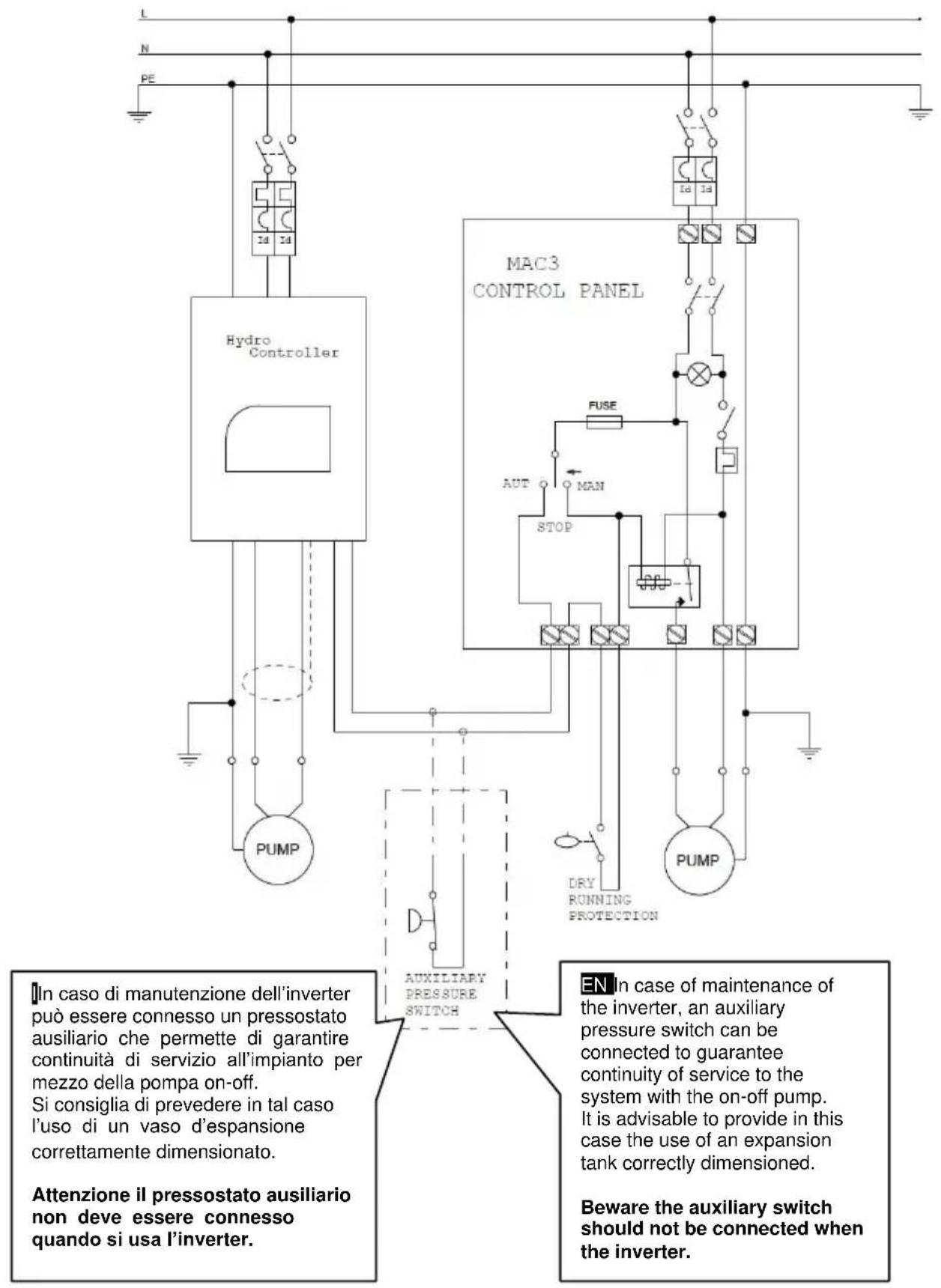

di seguito uno schema a titolo di esempio, per maggiori dettagli ed avvertenze vedi paragrafo "Funzionamento ed Impiego"

Alimentazione Power Supply

Sensore di pressione Pressure Sensor

Installazione Software Software Installation

Uso4 e — incrementa o decrementa i valori impostati.

ENTER per salvare il valore impostato ENTER button to save the set value

Keys + and - increase or decrease the set values

TASTI PREMUTI PRESS KEY	EFFETTO	OBTAINED EFFECT
+	Incrementa	Increase
+ →	Incrementa veloce	Fast increase
+ ENTER	Incrementa molto veloce	Very fast increase
-	Decrementa	Decrease
- →	Decrementa veloce	Fast decrease
- ENTER	Decrementa molto veloce	Very fast decrease
ENTER(2 seconds)	Salvataggio in memoria (solo se è stata inserita la password)	Save in memory (only with password entered)
→	Visualizza il parametro successivo	Show next parameter
ENTER →	Visualizza il parametro precedente	Show previous parameter
+ -	Uscita rapida da menu manutenzione o esteso	Fast exit from the menu
Dalla schermata principale – BY the main display
→	Visualizza lo stato degli inverter (modalità multipompa)	Displays the parameters of each drive (mode multipump)
+ (5 seconds)	Si passa al menu manutenzione	Go to maintenance menu
→ ENTER	Si passa al menu esteso	Go to extended menu
ENTER	Visualizza corrente di picco, corrente e potenza assorbita dalla pompa	Displays pick current, current and Power absorbed by the pump
- (3 seconds)	ON/OFF Pompa	ON/OFF Pumps

Alimentare l'apparecchio e dopo 2 secondi compare la schermata di presentazione del prodotto.

Premere il tasto + per avviare l'installazione rapida.

Premere il tasto ENTER se l'installazione rapida è già stata eseguita.

Installazione (+)

Start (Enter)

Scegli con + e -

Salva con ENTER

a. Con i tasti + e - scorrere per la LINGUA desiderata.

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Lingua

Italiano

a. Con i tasti + e - inserire il valore della corrente di targa della pompa. (si consiglia di verificare l'effettiva corrente massima della pompa)

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre..

Max.Corr. Motore

7,5 Ampere

a. Con i tasti + e - scorrere e selezionare il valore di pressione desiderata (valori ammessi da 1 a 7,5).

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Press. Impianto

3,5 Bar

a. Con i tasti + e - impostare:

ON per avviare l'impianto

OFF se l'impianto non deve essere ancora avviato

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Start Impianto

OFF

Compare Salva ed Esci con ENTER

a. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre

Salva ed Esci con ENTER

Compare Salvataggio. Tutti i parametri sono salvati in memoria.

ATTENZIONE: Se Start Impianto = ON, l'apparecchio inizia ad alimentare la pompa.

HC visualizza sul display ¹

I Senso di rotazione

Controllare che il senso di rotazione delle pompe sia corretto. In caso contrario:

- Premere il tasto + per circa 5 secondi

- Scorrere con il tasto -> i parametri fino alla comparsa del parametro Senso Rotazione.

Con i tasti + e - scegliere il senso di rotazione (0 oppure 1)

- Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato.

Senso di rotazione 1

I Scorrere con tasto -> fino a quando compare Start Impianto

a. Con i tasti + e - impostare:

ON per avviare l'impianto

OFF se l'impianto non deve essere ancora avviato

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Start Impianto OFF

Con tasto freccia andare a Salva ed Esci con ENTER a. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre

Salva ed Esci con ENTER

1 Connettere i cavetti di comunicazione e alimentare tutte le macchine del gruppo e dopo 2 secondi compare la schermata di presentazione del prodotto.

Premere il tasto + per avviare l'installazione rapida.

Premere il tasto ENTER se l'installazione rapida è già stata eseguita.

Installazione (+)

Start (Enter)

Scegli con + e -

Salva con ENTER

Procedere alla installazione di un solo apparecchio, che diventa il master del gruppo.

Compare Lingua

a. Con i tasti + e - scorrere fino alla comparsa della LINGUA.
b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Lingua

Italiano

a. Con i tasti + e – selezionare l'ID dell'inverter:0=MASTER (default). Da 1 a 7 sono gli SLAVE.
b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre...

Config Rete ID

0

EN Displayed Net Config ID

a. Press + or - to select the ID for Hydrocontroller:0=MASTER(default), 1-7=Slave.
b. Press ENTER, and keep pressed till it will be displayed "Done......".

Net Config ID

0

Compare Potenza Motore

a. Con i tasti + e - inserire il valore della potenza elettrica di targa della pompa (P1)
b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Potenza Motore

1500 Watt

a. Con i tasti + e – inserire il valore della corrente di targa della pompa. (si consiglia di verificare l'effettiva corrente massima della pompa)
b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre..

a. Con i tasti + e - scorrere e selezionare il valore di pressione desiderata (valori ammessi da 1 a 7,5).

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Press. Impianto

3,5 Bar

a. Con i tasti + e - impostare:

ON per avviare l'impianto

OFF se l'impianto non deve essere ancora avviato

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Start Impianto

OFF

Compare Salva ed Esci con ENTER

a. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre

Salva ed Esci

con ENTER

Compare Salvataggio. Tutti i parametri sono salvati in memoria.

ATTENZIONE: Se Start Impianto = ON, l'apparecchio inizia ad alimentare la pompa.

Al termine di questa procedura è stato configurato il solo MASTER. Quindi procedere sugli slave come segue.

Con il tasto freccia scorrere tutti i parametri fino a che

a. Con i tasti + e – selezionare l'ID dell'inverter da 1 a 7 sono gli SLAVE.

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre...

Config Rete ID

1

EN Displayed Nert Config ID

a. Press + or - to select inverter ID (1-7=Slave)

impostato l'ID della macchina scorrere con il tasto freccia fino a

Salva ed Esci

con ENTER

EN to set ID of inverter scroll con button -> till

Save & Exit

With ENTER

Compare Salvataggio. Tutti i parametri sono salvati in memoria.

ATTENZIONE: Se Start Impianto = ON, l'apparecchio inizia ad alimentare la pompa.

Terminata l'installazione di tutte le macchine HC Master visualizza lo stato del gruppo e lo stato delle singole pompe. (Messaggi diversi segnalano anomalie (vedi paragrafo "Ricerca guasti").

Di seguito un esempio di gruppo a 3 pompe, con 2 pompe in funzione.

Stato Gruppo 3 pompe 2 attive (2/3)

Stato MASTER: pompa attiva con flusso

Stato SLAVE1 pompa attiva con flusso.

I Senso di rotazione

Controllare che il senso di rotazione delle pompe sia corretto. In caso contrario:

- Premere il tasto + per circa 5 secondi

- Scorrere con il tasto -> i parametri fino alla comparsa del parametro Senso Rotazione.

Con i tasti + e - scegliere il senso di rotazione (1 oppure 0)

- Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta Impostato.

Senso di rotazione

1

I Scorrere con tasto -> fino a quando compare Start Impianto

a. Con i tasti + e - impostare:

ON per avviare l'impianto

OFF se l'impianto non deve essere ancora avviato

b. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre.

Start Impianto

OFF

Compare Salva ed Esci con ENTER

a. Premere il tasto ENTER, mantenerlo premuto fino alla comparsa della scritta "Impostato..." e non oltre

Salva ed Esci

con ENTER

EN Rotation sense

Nel caso in cui il senso di rotazione sia da cambiare in uno slave fare la procedura su citata dopo aver staccato i cavetti di connessione quindi alla fine della procedura riconnettere i cavetti e il gruppo si riconfigura automaticamente.

Nota. Sarebbe buona norma collaudare ogni singola pompa del gruppo prima di riconnettere gli inverter

Generalità General Remarks

Col presente manuale intendiamo fornire le informazioni indispensabili per l'installazione, l'uso e la manutenzione del prodotto HydroController.

E' importante che l'utilizzatore e/o l'installatore legga questo manuale prima di installare ed usare il prodotto. Un uso improprio può provocare avarie e determinare la perdita della garanzia.

Precisare sempre l'esatta sigla di identificazione del modello qualora debbano essere richieste informazioni tecniche o particolari di ricambio al nostro Servizio di vendita e assistenza.

Per istruzioni, situazioni ed eventi non contemplati dal presente manuale, contattare il Servizio di assistenza.

Descrizione del Prodotto Product Description

I. L'HydroController è un regolatore di velocità a frequenza variabile (inverter) per gruppi di sollevamento a pressione costante.

HydroController, in funzione della richiesta idrica, provvede alla regolazione automatica del numero dei giri dell'elettropompa mantenendo costante la pressione nell'impianto.

- Hydrocontroller è disponibile nelle seguenti versioni:

- HCW-MM: inverter su condotta d'acqua con alimentazione monofase per pompa monofase.

- HCA-MM: inverter a raffreddamento ad aria con alimentazione monofase per pompa monofase.

- HCW-MT: inverter su condotta d'acqua con alimentazione monofase per pompa trifase.

- HCA-MT: inverter a raffreddamento ad aria con alimentazione monofase per pompa trifase.

- HCW-TT: inverter su condotta d'acqua con alimentazione trifase per pompa trifase.

- HCA-TT: inverter a raffreddamento ad aria con alimentazione trifase per pompa trifase.

- E' inoltre possibile installare HC in configurazione Multi Pompe (modello ADVANCED) per il pilotaggio fino a 8 pompe. La configurazione ADVANCED è composta da un inverter Master che pilota fino ad un massimo di 7 inverter Slave. L'inverter Master determina il funzionamento degli inverter Slave.

IMPORTANTE: Gli Hydroncontroller in configurazione Multi Pompe richiedono l'utilizzo di pompe identiche

- I modelli HC Standard/Advanced permettono di pilotare una seconda pompa in ON/OFF a velocità fissa (pompa booster). Per una corretta installazione seguire le indicazioni dello schema elettrico e le istruzioni di riferimento al capitolo "HC MM/MT Standard". Mac3 propone sul proprio catalogo un quadretto di comando pompa già predisposto per questa applicazione.

N.B: L'installazione deve essere eseguita da personale tecnico qualificato

IMPORTANTE: Le pompe utilizzate devono essere di pari caratteristiche: potenza motore (hp), prevalenza (Hmax).

- Attraverso il dispositivo "Wifi Bridge", acquistabile separatamente, è possibile connettere l'hydrocontroller alla rete internet permettendo il controllo a distanza dell'inverter tramite PC o smartphone.

Condizioni di Esercizio Usage Condition

1. Temperatura ambiente: compresa tra 5°C e +40°C Umidità relativa massima: 50% a +40°C (senza condensa) Temperatura liquido pompato: compresa tra +1°C e +40°C Natura del liquido pompato: Acqua priva di sostanze chimicamente aggressive (ph 5÷9) e di solidi in sospensione.

AVVERTENZE

HC deve essere installato in ambienti protetti dalle intemperie e dal gelo.

L'installazione dell'inverter HC in un impianto idraulico deve essere opportunamente progettata in modo da evitare che sull'inverter si abbiamo sovrapressioni dovute a colpi di ariete. Gli ammortizzatori devono essere correttamente mantenuti.

HC non può essere utilizzato su condotti con liquidi abrasivi, sostanze solide fibrose, liquidi infiammabili ed esplosivi

EN Operational temperature:5°C ÷ +40°C

Alimentazione monofase	230 Vca 50/60 Hz(da 170 a 270 Vca)
Potenza assorbita (P1)	Vers.HC 2hp=2,2 KW MaxVers.HC 3hp=3,3 KW Max
Potenza max.Elettropompa (P2)	Vers.HC 2hp=1,5kW230 Vac trifase Δ Vers.HC 3hp=2,2kW230 Vac trifase Δ
Max. corrente di fase	Vers.HC 2hp = 8 AVers.HC 3hp = 10 A
Frequenza d'uscita	10 ÷ 60 Hz(risoluzione 0,01 Hz)
Tempo di acceleraz.Tempo di deceleraz.	0,7 ÷ 5 sec0,7 ÷ 5 sec
Sicurezza elettricaCompatibilitàelettromagnetica	EN60730EN61000-6-3EN61000-6-4
Display	LCD 2 righe x 16 caratteri
Posiz. Montaggio HCWPosiz. Montaggio HCA	Qualsiasi – su tubazioneVerticale - in aria libera
Pressione impostabile	0,3 ÷ 7,5 Bar ± 0,2 Bar
Sovrappressione MaxPer modelli HCW	12 Bar
Temperatura ambiente difunzionamento	5°C ÷ +40 °C
Grado di protezione	(vedi etichetta prodotto)
Ingresso/uscita	1” 1⁄4 femmina
Dimens. HCW h/l/pDimens. HCA h/l/p	170/190/360 mm.180/245/390 mm.
Peso HCWPeso HCA	2,5 Kg.5,6 Kg.

Monophase power supply	230 Vca 50/60 Hz(from 170 to 270 Vca)
Absorbed power (P1)	Vers.HC 2hp=2,2 KW MaxVers.HC 3hp=3,3 KW Max
Electro-pump max. Power (P2)	Vers.HC 2hp=1,5kW230 Vac ThreePhase ΔVers.HC 3hp=2,2kW230 Vac ThreePhase Δ
Max. Phase current	Vers.HC 2hp = 8 AVers.HC 3hp = 10 A
Output frequency	10 ÷ 60 Hz(resolution 0,01 Hz)
Acceleration timeDeceleration time.	0,7 ÷ 5 sec0,7 ÷ 5 sec
Electrical safetyElectromagnetic compatibility	EN60730EN61000-6-3EN61000-6-4
Display	LCD 2 lines x 16 characters
HCW assembly pos.HCA assembly pos.	Any on pipingVertical - in free air
Pressure to be set	0,3 ÷ 7,5 Bar±0,2 Bar
Max overpressureFor HCW models	12 Bar
Operating ambient Temperature	5°C ÷ +40 °C
Protection category	In label product
Input/output for HCW models	1" 1⁄4 female
Dimens. HCW h/l/pDimens. HCA h/l/p	170/190/360 mm.180/245/390 mm.
Weight HCWWeight HCA	2,5 Kg.5,6 Kg.

Caratteristiche Tecniche/ Technical Features – MM Standard/Advanced

Alimentazione monofase	230 Vca 50/60 Hz(da 170 a 270 Vca)
Potenza assorbita (P1)230 Vac monofase	Vers.HC 1,5hp=1,6 KW MaxVers.HC 2,2hp= 2,3KW Max
Potenza max.Elettropompa (P2)230 Vac monofase	Vers.HC 1,5 HP=1,1 kWVers.HC 2,2 HP= 1,6 kW
Max. corrente di fase	Vers.HC 1,5 HP=8AVers.HC 2,2 HP= 12A
Frequenza d'uscita	10 ÷ 60 Hz(risoluzione 0,01 Hz)
Tempo di acceleraz.Tempo di deceleraz.	0,7 ÷ 5 sec0,7 ÷ 5 sec
Sicurezza elettricaCompatibilitàelettromagnetica	EN60730EN61000-6-3EN61000-6-4
Display	LCD 2 righe x 16 caratteri
Posiz. Montaggio HCWPosiz. Montaggio HCA	Qualsiasi – su tubazioneVerticale - in aria libera
Pressione impostabile	0,3 ÷ 7,5 Bar±0,2 Bar
Sovrappressione MaxPer modelli HCW	12 Bar
Temperatura ambiente difunzionamento	5°C ÷ +40 °C
Grado di protezione	(vedi etichetta prodotto)
Ingresso/uscita	1” 1⁄4 femmina
Dimens. HCW h/l/pDimens. HCA h/l/p	170/190/360 mm.180/245/390 mm.
Peso HCWPeso HCA	2,5 Kg.5,6 Kg.

Monophase power supply	230 Vca 50/60 Hz(from 170 to 270 Vca)
Absorbed power (P1)230 Vac single phase	Vers.HC 1,5hp=1,6 KW MaxVers.HC 2,2hp= 2,3KW Max
Pump max. Power (P2)230 Vac monoPhase	Vers.HC 1,5 HP=1,1 kWVers.HC 2,2 HP= 1,6 kW
Max. Phase current	Vers.HC 1,5 HP=8AVers.HC 2,2 HP= 12A
Output frequency	10 ÷ 60 Hz(resolution 0,01 Hz)
Acceleration timeDeceleration time.	0,7 ÷ 5 sec0,7 ÷ 5 sec
Electrical safetyElectromagneticcompatibility	EN60730EN61000-6-3EN61000-6-4
Display	LCD 2 lines x 16 characters
HCW assembly pos.HCA assembly pos.	Any on pipingVertical - in free air
Pressure to be set	0,3 ÷ 7,5 Bar±0,2 Bar
Max overpressureFor HCW models	12 Bar
Operating ambientTemperature	5°C ÷ +40 °C
Protection category	In label product
Input/output for HCWmodels	1" 1⁄4 female
Dimens. HCW h/l/pDimens. HCA h/l/p	170/190/360 mm.180/245/390 mm.
Weight HCWWeight HCA	2,5 Kg.5,6 Kg.

Protezioni Protections

In caso di condizioni anomale HydroController protegge l'autoclave spengendosi, ma per salvaguardare la fornitura, effettua tentativi di ripristino automatici o programmabili.

Tipo di protezione	Riarmo
Tensione alimentazione troppo bassa	Automatico non appena la tensione misurata ritorna all'interno dei valori corretti di funzionamento.
Tensione di alimentazione troppo alta	Automatico non appena la tensione misurata ritorna all'interno dei valori corretti di funzionamento.
Corto circuito	n° entative di riarmo automatici programmabile (default fabbrica 5).Esauriti I entative automatici è necessario il riarmo manuale*.
Corrente di uscita sovra soglia oltre 1 min.	n° tentativi di riarmo automatici programmabile (default fabbrica 5).Esauriti i tentativi automatici è necessario il riarmo manuale*.
Temperatura acqua oltre 75 °C	Automatico non appena la temperatura ritorna all'interno dei valori corretti di funzionamento.
Pressione insufficiente nell'impianto	n° tentativi di riarmo automatici programmabile (default fabbrica 5).Esauriti i tentativi automatici è necessario il riarmo manuale*.
Mancanza di acqua Aria nella pompa	n° tentativi di riarmo automatici programmabile (default fabbrica 5).Esauriti i tentativi automatici è necessario il riarmo manuale*.
Guasto del sensore di pressione
Colpo d'ariete	n° tentativi di riarmo automatici programmabile (default fabbrica 5).Esauriti i tentativi automatici è necessario il riarmo manuale*.
Antigrippaggio (solo vers.MM).Abilita/Disabilita funzione da menu esteso par.25	Se la pompa si arresta per almeno 24 ore,l'inverter riavvia la pompa innalzando la pressione di 0.5 bar

* per riarmare manualmente:
1. togliere alimentazione
2. attendere lo spengimento del display
3. ridare alimentazione

La configurazione parallelabile consente la salvaguardia della fornitura idrica. Avendo un gruppo di pressurizzazione composto da più pompe in caso di rottura di una di esse la fornitura idrica è garantita dalle altre pompe. Ad esempio:

• rottura Slave 2 => rimangono attivi Master e Slave1
• rottura Slave 1 e Slave 2 => rimane Master
• rottura Master => il gruppo si riconfigura in Master e Slave 1 automaticamente.

Funzionamento ed Impiego Functioning and Use

Collegamento elettrico Electrical Connection

(vers. TT)

Il modello Standard viene fornito con i cavi per le connessioni. Connettere il cavo di uscita (terra, terna trifase, schermo) all'elettropompa asincrona trifase configurata a stella. Connettere il cavo di ingresso a quattro fili (terna trifase R,S,T, terra) alla rete trifase a 400Vac tramite un interruttore termico dimensionato in funzione dei dati di targa dell'elettropompa. Di seguito uno schema a titolo di esempio.

Il modello Standard viene fornito con i cavi per le connessioni. Connettere il cavo di uscita (terra, terna trifase) all'elettropompa asincrona trifase configurata a triangolo (Δ) 230Vac Connettere il cavo di ingresso ai tre fili (fase,neutro, terra) alla rete monofase a 230Vac tramite un interruttore termico dimensionato in funzione dei dati di targa dell'elettropompa. Di seguito uno schema a titolo di esempio.

I modello Standard viene fornito con i cavi per le connessioni. Connettere il cavo di uscita (terra, linea monofase) all'elettropompa del tipo monofase da 230Vac Connettere il cavo di ingresso a tre fili (fase,neutro, terra) alla rete monofase a 230Vac tramite un interruttore termico dimensionato in funzione dei dati di targa dell'elettropompa. Di seguito uno schema a titolo di esempio.

HCW e HCA sono certificati:

EN60730 sicurezza

EN61000-6-4 emissioni elettromagnetiche industriali

EN61000-6-3 emissioni elettromagnetiche residenziali.

Sezione cavo in funzione della lunghezza.

Model TT 3hpModel MT 2hpModel MM 1.5hp
S mm2	L max mt
1.5	20
2.5	50
4	100

Model TT 5.5hp
S mm2	L max mt
1.5	20
2.5	50
4	100

Model TT 7.5hpModel MT 3hpModel MM 2hp
S mm2	L max mt
2.5	20
4	50
8	100

Tutte le parti interne all'inverter sono sotto rete elettrica. In caso di contatto puo' esserci pericolo di morte

Tutti i lavori di installazione e manutenzione devono essere eseguiti da personale qualificato con l'uso di strumentazione idonea! Il personale deve utilizzare idonei dispositivi di protezione. In caso di guasto, scollegare o spegnere l'alimentazione elettrica.

Prima di effettuare interventi di riparazione attendere almeno 5 minuti per consentire al condensatore di scaricarsi. Se non viene osservata questa precauzione, sussiste il pericolo di folgorazione, ustione o morte.

Dispositivi di protezione

Contattare la società fornitrice dell'alimentazione elettrica per informazioni sui dispositivi di protezione necessari.

Applicabile:

• messa a terra di protezione;
• dispositivi di protezione funzionanti con corrente CA e CC residua (RCD);
• Sistemi TN.

Messa a terra di protezione

• Data la presenza di condensatori nel filtro in ingresso, può aversi corrente verso massa.
• Scegliere un'unità di protezione idonea in base alle regolamentazioni locali.

Dispositivo a corrente residua (RCD/RCCB)

• Quando si utilizza un dispositivo a corrente residua (RCD), accertarsi che intervenga anche in caso di corto circuito nella parte CC del collegamento a massa dell'inverter!
• utilizzare RCD sensibili a corrente ad impulsi.
• Installare il dispositivo a corrente residua in conformità con le regolamentazioni locali!

Interruttore automatico

• Utilizzare un interruttore di circuito automatico con curva caratteristica di tipo C.
• Per il dimensionamento della protezione di rete si rimanda al Capitolo Dati tecnici.

La versione standard dei modelli HC MM/MT è fornita di:

• Collegamento per sensore di pressione esterno
• ingresso ON/OFF per accendere o spengere la pompa tramite galleggiante di minima
• relè configurabile a contatto pulito da utilizzare come segnalazione di allarmi, di marcia della pompa o per pilotare una seconda pompa in ON/OFF.

Configurazione per Galleggiante di minima:

E' possibile utilizzare un galleggiante di minima per permettere l'attivazione dell'inverter in funzione della posizione del galleggiante.

Per abilitare tale funzione occorre:

- Collegare il galleggiante tra 1 e 2 di J15 (su scheda madre per la versione STD)

- Abilitare la funzione "controllo remoto" dal menu esteso (par.55)

Configurazione Relè:

E' possibile utilizzare il relè presente nella scheda madre (J4) come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF. Le funzioni possono essere abilitate dal menu esteso (par.50).

Configurazione per Modalità Booster (pompa ON/OFF):

NB. E' possibile utilizzare la funzione Booster SOLO quando il modo operativo dell'inverter è configurato in AUTOMATICO (par.28).

• Collegare il comando booster sul morsetto C-NO di J4 (su scheda madre vers. STD) o sul morsetto 24-26 di J8 (su scheda d'espansione vers. ADV)
• Impostare il parametro 50 "Configur.Relays" su "R1:Booster".

Per la versione ADV è possibile utilizzare anche i relè R2 ed R3 della scheda d'espansione impostando al parametro 50 la configurazione opportuna.

- Impostare al parametro 51 "Inc Pres Booster" il valore di incremento della pressione (default = 0,2bar). Questo valore determina l'aumento della pressione di impianto richiesto dopo l'avviamento della pompa ON/OFF.

Funzionamento Booster:

Modalità di accensione seconda pompa ON/OFF:

Ogni volta che la pressione di impianto non viene raggiunta e la frequenza dell'inverter ha invece raggiunto la frequenza massima di lavoro della pompa (es.50Hz/60Hz), viene azionato il comando di avvio della pompa ON/OFF.

Con l'avviamento della seconda pompa viene incrementata la pressione impianto di un valore pari a quello impostato al parametro 51 "Inc Pres Booster" (default 0,2 bar). Questo parametro determina l'aumento della pressione di impianto per evitare pendolamenti. In caso di necessità può essere aumentato fino ad un massimo di 1,5bar (default = 0,2bar).

Modalità di spegnimento seconda pompa ON/OFF:

Il parametro che determina la disattivazione del comando verso la seconda pompa è:

-parametro 64 "Soglia Minima". (default = 50%)

Quando la percentuale di potenza erogata dall'inverter è inferiore alla soglia minima (par.64) e la pressione misurata è superiore alla pressione di impianto, allora viene disattivato il comando booster.

Es.

parametro 47 "Potenza Motore" = 1000 watt

parametro 64 "Soglia Minima" = 50%

parametro 72 "Press.Impianto" = 2.5 bar

Considerando i dati sopra riportati, la potenza per la disattivazione del comando e' pari al 50% di 1000 watt quindi: 500 watt.

Se la pressione misurata e' maggiore o uguale a 2,5bar e la potenza misurata è inferiore a 500 watt viene disattivato il comando booster.

Esempio di connessione per Modalità Booster (pompa ON/OFF - versione MM/MT)
EN Connection example for Mode Booster (pump ON / OFF - MM/MT version)

HC MM/MT Advanced

La versione advanced dei modelli HC MM/MT è fornita con una scheda d'espansione per la gestione di:

• Relè d'allarme
• Relè di marcia
• Ingresso ON/OFF per accendere o spengere la pompa tramite galleggiante di minima
• Ingresso per termico motore
• Ingresso per galleggiante di minima per la segnalazione di livello d'acqua basso
• Controllo zone di irrigazione (attraverso dispositivo MULTIPRESS)
• Comunicazione con altri dispositivi hydrocontroller (modalità multipompa)
• Comando per per pilotare una seconda pompa in ON/OFF.

J7
11	Zona Irrig. 4Zone Irrig. 4	24 Vac~
12	Gnd Irrig.
13	Non utilizzato	(non usatonot used)
14	Non utilizzato
15	Non utilizzato
16	Non utilizzato
17	Non utilizzato
18	Gnd CAN	Config.MultiPompeMultipumpconnection
19	CAN H
20	CAN L

J8
21	CAN H	Conifig. Multipump
22	CAN L
23	NC
Max 2A 250Vac - Max 2A 30 Vdc
24	Relè1 Config. NO Config.Relay1 NO
25	Relè1 Config.NC Config. Relay1 NC
26	Relè1 Config.COM Config. Relay1 COM
27	Non utilizzato	Not used
Max 2A 250Vac - Max 2A 30 Vdc
28	Relè2 Config. NO Config. Relay2 NO
29	Relè2 Config. NC Config. Relay2 NC
30	Relè2 Config.COM Config.Rel.2 COM

Configurazione per Galleggiante di minima:

E' possibile utilizzare un galleggiante di minima per permettere l'attivazione dell'inverter in funzione della posizione del galleggiante.

NB. E' possibile utilizzare un solo galleggiante di minima per il controllo di un gruppo nella modalita' multipompe.

Per abilitare tale funzione occorre:

• Collegare il galleggiante tra 1 e 2 di J15 oppure collegare il galleggiante tra 5 e 6 di J6 (su scheda d'espansione per la versione ADV)
• Abilitare la funzione "controllo remoto" dal menu esteso (par.55)

Configurazione Relè:

E' possibile utilizzare il relè presente nella scheda madre (J4) come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF.

Nella versione ADV è possibile utilizzare i relè (R1-R2) presenti sulla scheda d'espansione

Le funzioni possono essere abilitate dal menu esteso (par.50) impostando la configurazione opportuna.

Configurazione per Modalità Booster (pompa ON/OFF):

Vedi paragrafo "Configurazione per Modalità Booster" al capitolo "HC MM/MT Standard".

ENRelay Configuration:

Configurazione modalità Multipompa:

E' possibile installare Hydrocontroller in configurazione multipompa (modello ADVANCED) composta da un inverter Master che pilota fino ad un massimo di 7 inverter Slave. L'inverter Master determina il funzionamento degli inverter Slave.

L'inverter è fornito con cavo di collegamento per lo scambio dati dati tra master e slave.

Il collegamento tra le varie unità può avvenire anche utilizzando gli ingressi 18-19-20 di J7 ("gnd CAN", "CANH" e "CANL") della scheda d'espansione sia per la versione HCW che HCA MM/MT.

Esempio di collegamento di un gruppo HCW MM/MT con cavo incluso:

ENMultipump Configuration

Esempio di collegamento su scheda d'espansione per HCW e HCA MM/MT:

La versione standard dei modelli HC TT è fornita di:

• Collegamento per sensore di pressione esterno
• Ingresso ON/OFF per accendere o spengere la pompa tramite galleggiante di minima
• Relè configurabile a contatto pulito da utilizzare come segnalazione di allarmi, di marcia della pompa o per pilotare una seconda pompa in ON/OFF.

Configurazione per Galleggiante di minima:

E' possibile utilizzare un galleggiante di minima per permettere l'attivazione dell'inverter in funzione della posizione del galleggiante.

Per abilitare tale funzione occorre:

— Collegare il galleggiante tra 1 e 2 di M1 (su scheda madre, morsetto"REMOTO" fig. A).
— Oppure collegare il galleggiante tra 1 e 2 di M5 (su scheda d'espansione 7032, morsetto "REMOTO" fig. B) o tra 8-9 (su scheda d'espansione 6640 fig. C)
— Abilitare la funzione “controllo remoto” dal menu esteso (par.55)

Configurazione Relè:

E' possibile utilizzare il relè presente nella scheda madre (J19) come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF. Le funzioni possono essere abilitate dal menu esteso (par.50).

ENRelay Configuration:

Configurazione per Modalità Booster (pompa ON/OFF):

• Collegare il comando booster sul morsetto C-NO di J19 (su scheda madre) o sul morsetto C-NO di R2 (su scheda d'espansione 7032) o tra il morsetto 21-22 (su scheda d'espansione 6640).
• Impostare il parametro 50 "Configur.Relays" su "R1:Booster". P
  Per la versione ADV è possibile utilizzare anche i relè R2 ed R3 della scheda d'espansione impostando al parametro 50 la configurazione opportuna.
• Impostare al parametro 51 "Inc Pres Booster" il valore di incremento della pressione (default = 0,2bar). Questo valore determina l'aumento della pressione di impianto richiesto dopo l'avviamento della pompa ON/OFF.

Funzionamento Booster:

Vedi paragrafo "Funzionamento Booster" al capitolo "HC MM/MT Standard".

[La versione advanced dei modelli HC TT è fornita con una scheda d'espansione per la gestione di:

• Relè d'allarme
• Relè di marcia
• Ingresso ON/OFF per accendere o spengere la pompa tramite galleggiante di minima
• Controllo zone di irrigazione (attraverso dispositivo MULTIPRESS)
• Comunicazione con altri dispositivi hydrocontroller (modalità multipompa)
• Comando per per pilotare una seconda pompa in ON/OFF.

M5
REMOTO	Galleggiante Floatswitch	7
REMOTO	Galleggiante Floatswitch

M4
IRR1	Zona Irrig. 1Zone Irrig. 1	24Vac~
IRR2	Zona Irrig. 2Zone Irrig. 2	24Vac~
IRR3	Zona Irrig. 3Zone Irrig. 3	24Vac~
IRR4	Zona Irrig. 4Zone Irrig. 4	24Vac~
GND	Gnd Irrig.

M6
+	Alimentazione sensore4÷20mA (12Vdc)Power supply sensor4÷20mA (12Vdc)
SENS	Output sensore 4÷20mAOutput sensor 4÷20mA
GND	GND SensoreGND Sensor

R1
NC	Relè Config.NCConfig. Relay NC
C	Relè Config.ComConfig. Relay Com
NO	Relè Config.NOConfig. Relay NO

R2
C	Relè Config.ComConfig. Relay Com
NC	Relè Config.NCConfig. Relay NC
NO	Relè Config.NOConfig. Relay NO

5	C	R2250 Vac 0.5A ÷ 24 Vdc 0.5A
11	NO
20	NC	R1250 Vac 0.5A ÷ 24 Vdc 0.5A
21	C
22	NO

Configurazione per Galleggiante di minima:

NB. E' possibile utilizzare un solo galleggiante di minima per il controllo di un gruppo nella modalita' multipompe.

Per abilitare la funzione vedi paragrafo “Configurazione per galleggiante di minima” al capitolo “HC TT Standard” e seguire i collegamenti sottostanti.

Configurazione Relè:

Nella versione HCW è possibile utilizzare il relè presente nella scheda madre (J19) come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF.

Nella versione HCA ADV è possibile utilizzare con scheda d'espansione 7032:

- i relè R1 e R2 configurabili come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF.

Nella versione HCA ADV è possibile utilizzare con scheda d'espansione 6640:

- il relè R1 presente ai morsetti 21-22 ed il relè aggiuntivo R2 presente ai morsetti 5-11, come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF.

Le varie configurazioni possono essere abilitate dal menu esteso (par.50).

Configurazione per Modalità Booster (pompa ON/OFF):

Vedi paragrafo "Configurazione per Modalità Booster" al capitolo "HC TT Standard".

EN Relay Configuration:

Configurazione modalità Multipompa:

E' possibile installare Hydrocontroller in configurazione multipompa (modello ADVANCED) composta da un inverter Master che pilota fino ad un massimo di 7 inverter Slave. L'inverter Master determina il funzionamento degli inverter Slave.

I modelli HCW e HCA sono forniti di cavo di collegamento per lo scambio dati tra master e slave.

Il collegamento tra le varie unità può avvenire anche utilizzando gli ingressi 12-13-14 ("Gnd", "485A-CAN" e "485B-CAN") della scheda d'espansione 6640.

Esempio di collegamento di un gruppo HCW TT ADVANCED con cavo in dotazione:

EN Multipump Configuration

Esempio di collegamento di un gruppo HCA TT ADV su scheda d'espansione 6640:

Il modello su tubazione può essere orientato in qualunque modo, quello raffreddato in aria va installato in verticale.

Avvertenze:

• Accertarsi del perfetto adescamento dell'elettropompa, prima di installare HC.
• Installare HC nelle vicinanze della pompa; se montato direttamente sulla pompa verificare che non siano presenti vibrazioni nocive.
• Usare tubazioni di diametro non inferiore a quelle degli attacchi di HC.
• Evitare luoghi dove e' possibile la formazione di condensa
• Installare un vaso di espansione per proteggere il prodotto da eventuali colpi di ariete e per evitare continui riavii dell'elettropompa in presenza di piccole perdite.

Es. di dimensionamenti in base ai litri minuto della pompa:

Pompa da 100lt/min → vaso d'espansione da 10lt/min (10% della portata massima della pompa)

Valore di precarica del vaso d'espansione deve essere circa 0,8 x valore di pressione di impianto.

Es.

Pressione di impianto = 3bar

Pressione di ripartenza = 2,6bar

→ valore di precarica del vaso = (0,8 x 3) = 2,4bar

Se per esigenze di impianto la pressione di ripartenza e' almeno 1 bar inferiore alla pressione di impianto, allora il valore di precarica del vaso d'espansione deve essere circa 0,8 x valore di pressione di ripartenza.

Es.

Pressione di impianto = 3bar

Pressione di ripartenza = 2bar

→ valore di precarica del vaso = (0,8 x 2) = 1,6bar

Note per l'installazione

• consigliabile montare un rubinetto di prelievo.
• Inserire di un filtro a cartuccia per proteggere sia l'impianto che il dispositivo da impurità sempre presenti nell'acqua (Nota1)
• l'inserimento di una valvola di non ritorno esterna non è necessario. Se tuttavia è montata, questo favorisce la tenuta del sistema.
• Per una facile manutenzione montare l'inverter utilizzando raccordi a 3 pezzi
• Montare una saracinesca di servizio in prossimità dell'inverter per facilitare i controlli
• Montare una saracinesca in serie al vaso d'espansione per facilitare la manutenzione

Nota1: l'acqua contiene sempre sabbia trucioli di ferro e corpi estranei dette impurità non dovrebbero penetrare nell'impianto idraulico perché provocano corrosioni nelle tubazioni danneggiando le apparecchiature collegate alla rete idraulica. La filtrazione dell'acqua per uso domestico è prescritta dalla normativa UNI-CTI 8065 nonché dal decreto del ministero della salute del 21-12-1990. Installare un filtro non è un optional ma una precisa disposizione.

Note per la scelta del sensore:

Il modello raffreddato ad aria è fornito con sensore di EN The water cooled model can be installed in any position, the cooled air should be installed vertically.

Warnings:

pressione esterno adatto per installazioni in ambienti tecnici con un basso grado di umidità.

Per applicazioni difficili dove sono possibili allagamenti (es. pozzetti), ed in ambienti con un alto grado di umidita' si consiglia di usare sensori di pressioni sommergibili, disponibili fra gli accessori nel catalogo Mac3.

Avvertenza:

Evitare di posizionare i sensori in ambienti dove la temperatura possa scendere al di sotto degli zero gradi.

Di seguito schema Impianto tipico con pompa di superficie sotto battente

Menu di manutenzione Maintenance Menu

1. Per accedere al menu di manutenzione premere per 5 secondi il tasto + e visualizzare i parametri riportati nella tabella sottostante.

Dopo 10 minuti di inutilizzo del menu, HC si riporta alla schermata principale.

Si consiglia di consultare anche il paragrafo successivo per la ricerca guasti

In caso di ulteriore supporto contattare il produttore.

Attenzione. Per alcuni parametri le variazioni vanno operate a motore fermo.

EN To access the maintenance menu, press the + button for 5 seconds and display the parameters showed hereafter in the table.

Nome	Descrizione	Name	Description
Start Impianto	Accende o spenge la pompa	Start system	Switches the pump on or off
Salva ed Esci con ENTER	Tasto ENTER:Salva in maniera permanente i parametri modificati	Save & Exit	ENTER key: permanently saves the modified parameters.
Lingua	Lingua impostata	Language	Set language
Config. Rete ID	Imposta la configurazione a master o slave del dispositivo (solo se OpMode=Multipompa)	Config. Network ID	Sets the master or slave configuration of the device (only if OpMode=Multipumps)
Durata Perturb.	Durata di perturbazione (solo versione HCA).	Perturb. Length	Time length for perturbation (HCA Only)
Tempo DeltaBar	intervallo di perturbazione quando pressione e frequenza sono costanti (solo versione HCA)	DeltaBarTime	Disturbance delta time when pressure and frequency are constant (HCA only)
Potenza Motore	Potenza nominale della pompa (solo se OpMode=Multipompa e/o versione HCA)	Motor Power	Nominal power motor (only multipumps mode)
MaxCorr.Motore	Massimo valore rms della corrente di fase	Maxmot current	Maximum rms value of the phase current
Abilita remoto	Se impostato su ON, l'inverter è in condizione di STANDBY ed attende il comando esterno per avviarsi	Remote Enable	If set to ON, the drive is in STANDBY and wait for an external command to start
Tot.CortoC.Fatti	Contatore di cortocircuiti fase-fase o fase-terra.	Tot.short-circuits	Counter of phase-phase or phase-earth short circuits.
Press. Impianto	Imposta la pressione d'impianto desiderata	System pressure	Sets the required system pressure
Press. restart	Imposta la pressione di ripartenza	Restart pressure	Sets the required restart pressure
Senso Rotazione	Imposta il senso di rotazione dell'elettropompa	Rotation sense	To set the rotation sense of the electro-pump.
Versione Software	Visualizza il modello di Hydrocontroller e la versione software in uso	Software version	Displays the Hydrocontroller model and the software version in use.
ResetConfigFabb	Se uguale a 1, permette il ripristino delle impostazioni di fabbrica	Factory config. Reset	If equivalent to 1, permits the reset of the factory settings
MaxPot No Flusso	Massima potenza assorbita dalla pompa in assenza di flusso (solo versione HCA)	MaxPot No Flux	(HCA only) Max power absorbed without flow

Ricerca Guasti e Manutenzione Troubleshooting & Maintenance

L'Hydrocontroller garantisce la protezione della pompa da ogni tipo di anomalia comune e per salvaguardare la fornitura idrica effettua tentativi di ripristino automatici. Il messaggio visualizzato identifica il tipo di anomalia in corso. Attenzione. Per alcuni parametri le variazioni vanno operate a motore fermo.

Messaggio Message	Significato del Messaggio	Cosa fare	Message meaning	Action required
Spento......System Off	HC è alimentato ma è disabilitato il controllo dell' elettropompa	-Ripetere la procedura per la messa in funzione, impostando "Start Impianto" su ON	HC is powered but is set not to power the pump.	-Repeat the procedure for the startup, setting "System start" = ON.
Acceso......System On	HC sta controllando la pressione: l'impianto è in pressione		HC is controlling the pressure. The system is pressurized
Acceso (perdite) Sys.On(LEAKAGE)	La pompa nell'arco delle 24 ore non è stata spenta per il tempo indicato al parametro 58 e viene indicato la possibile presenza di perdite.	-Eliminare le eventuali perdite per evitare i continui riavvi di dell'elettropompa o variare il tempo al parametro 58.-E' possibile resettare il numero delle perdite dal menu esteso par.60	The pump over 24 hours has not been turned off for the time specified in parameter 58 and indicates the possible presence of leakage.	-Eliminate the leaks to avoid continuous electro-pump restarts or change the time in parameter 58.-Reset the leaks from extended menu par.60.
Booster:	Comando per la pompa booster attivato.		Booster command pump activated
Protezione Pompa Pump Protection	La pompa è rimasta accesa continuamente per il tempo impostato al parametro 40	-Controllare il corretto funzionamento della valvola di flusso-Controllare eventuali perdite nell'impianto	The pump has been in operation continuously for the time set in parameter 40	-Check the correct operation of flow valve-Check the leaks of the system
Tensione bassa.. Low Voltage	Rilevata tensione di alimentazione troppo bassa (minore di 300 Vac vers.TT e 170 Vac vers.MM/MT). Il riarmo è automatico quando la tensione di alimentazione ritorna ai valori corretti.	-Controllare l'impianto elettrico e ripristinare i valori nel range prescritto per HC	Power voltage measured is too low (less than 300 Vac vers TT and 170 Vac vers MM/MT). The reset is automatic when the voltage returns to the correct values	-Check the electric system and reset the values to within the range prescribed for the HC
Tensione alta... High voltage...	E' stata rilevata una tensione di alimentazione troppo alta (maggiore di 500Vac vers.TT e 270Vac vers.MM/MT) Il riarmo è automatico quando la tensione di alimentazione ritorna ai valori corretti.	-Controllare l'impianto elettrico e ripristinare i valori nel range prescritto per HC.	Power voltage measured is too high (over 500 Vac and 270 Vac vers. MM/MT). The reset is automatic when the voltage returns to the correct value	-Check the wiring system and set the values in the range prescribed for the HC.
Corto f-f-gndShortC. f-f-gnd	Rilevato un corto tra fase e fase o tra fase e terra sull'elettropompaL'inverter tenta il riarmo per 5 volte. Se falliti, il sistema rimane in blocco permanente.	-Rimuovere le cause del corto.-Verificare il corretto assorbimento del motore.-Togliere l'alimentazione ed attendere che il display si spenga-Ripristinare l'alimentazione	Phase-Phase or Phase-Ground short circuit found.Automatic for 5 times; if unsuccessful the system remains in a permanent locked status	-Remove the cause of short circuit.-Check the correct motor absorption.-Disconnect the power supply and wait for the display to switch off and restore the power supply.
Blocco Cortoc.Short Circ.Block	L'inverter è in blocco dopo aver effettuato 10 tentativi di riarmo a seguito di cortocircuito tra fase-fase o fase-terra sulla elettropompa.	-Per rimuovere il blocco è necessario portare a zero il numero dei corti accumulati al parametro "Tot.CortoC.Fatti"Se il problema persiste tentare il riarmo scollegando la pompa, altrimenti sostituire il dispositivo.	The drive is in lock status after 10 reset attempts made following short circuit between phase and phase and phase-earth on the electro-pump.	-To remove lock status set to zero the number of shortcircuit parameter "Tot.ShortC.Done "If the problem persists try to reset the drive unplugging the pump otherwise you have to replace the drive.
Protetto per l2t l2t protected	L'inverter ha misurato un eccessivo assorbimento di corrente.	-Verificare che la pompa venga utilizzata nelle condizioni prescritte dal suo costruttore.-Assicurarsi che non vi siano condizioni di attrito o di blocco della girante-Variare il valore della corrente di picco al parametro 54.	The drive has measured excessive power consumption.	-Verify that the pump is used under the conditions prescribed by its manufacturer.-Make sure that there are no conditions of friction or locking of the impeller.-Change the pick current value on parameter 54.
Motore Sconnesso Motor Unconnected	La pompa non è collegata all'inverter	-Controllare che il cavo di uscita dall'inverter sia collegata alla pompa	The pump isn't connected to the inverter	-Check that the power output cable from the inverter is connected to the pump
-STANDBY RemOFF	-"StartImpianto" su ON e contatto del galleggiante aperto: L'inverter non alimenta la pompa	-L'inverter è stato configurato per essere abilitato da un galleggiante di minima	-"System Start" is ON and contact of float switch is open: the inverter doesn't power the pump	-The drive is set to be enabled by a float switch for dry running protection
-Spento Rem.ON -Sys.OFF Rem.ON	-"StartImpianto" su OFF e contatto del galleggiante chiuso: L'inverter non alimenta la pompa		-"System Start" is OFF and contact of float switch is closed: the inverter doesn't power the pump
-Spento Rem.OFF -Sys.OFF Rem.OFF	-"StartImpianto" su OFF e contatto del galleggiante aperto: L'inverter non alimenta la pompa		-"System Start" is OFF and contact of float switch is open: the inverter doesn't power the pump
-Acceso REM.ON -Sys.ON Rem.ON	-"StartImpianto" su ON e contatto del galleggiante chiuso: L'inverter alimenta la pompa		-"System Start" is ON and contact of float switch is closed: the inverter powers the pump
Colpo di Ariete Water Hammer	Il sistema ha rilevato un superamento di oltre 2-volte la pressione impostata. Il riarmo e' automatico. Il drive va in blocco se si supera i 5 tentativi di riarmo.	-Verificare il corretto funzionamento del vaso d'espansione.	The system detected an overrun of more than 2 times the pressure set. The reset is automatic. The drive is blocked if the number of automatic restarts is over 5.	-Verify the correct functioning of expansion tank.
Non Connesso Disconnected	Il messaggio viene visualizzato per gli inverter configurati come SLAVE. Il riarmo è automatico quando lo SLAVE torna in comunicazione con il MASTER.	-Verificare il corretto collegamento dei cavi di comunicazione	The message appears in the drives configured as SLAVE. The reset is automatic when the SLAVE back in communication with the MASTER.	-Check the correct connection of communication cables.
Fuori servizio Out of Service	Il messaggio viene visualizzato nella modalita' multi pompa. L'inverter del gruppo che si trova in questo stato ha esaurito i riarmi automatici da anomalie.	-Individuare la causa dell'anomalia riscontrata.	The message is displayed in multi pump mode. The drive of the group that is in this state is out of the automatic resetting of anomalies	-Find out the cause of the fault.
Temperatura alta High temperature	Temperatura interna oltre 75 °C.Riarmo automatico quando la temperatura scende sotto i 60 °C.	-Verificare che la temperatura dell'acqua in ingresso rientri nelle specifiche di prodotto.-Nella versione HCA verificare il corretto funzionamento della ventola di raffreddamento.-Verificare e ripristinare il corretto adescamento della pompa	Water temperature above 75 °C.Automatic reset when the temperature descends to under 60 °C:	-Check that the in going water temperature comes within the values indicated in the product specifications.-In HCA model verify the correct functioning of cooling fun.-Check and restore the correct pump priming action.
Press. Insuff...Insuff. Press...	La pressione misurata e' al di sotto della pressione minima impostata (default 0.8bar).L'inverter tenta il riarmo per 5 volte. Se falliti, il sistema rimane in blocco.il ripristino viene tentato di nuovo ogni 50 minuti per 24 volte.Dopodiché il sistema rimane in blocco permanente.	-Verificare che non ci sia una grossa perdita nell'impianto.-Verificare il corretto dimensionamento dell'elettropompa.-Eliminate le cause togliere l'alimentazione ed attendere che il display si spenga.Ripristinare l'alimentazione	The pressure measured is under the minum set value (default 0,8 bar).Automatic reset set in the factory for 1 reset attempt every 5 minutes if unsuccessful the reset operation is attempted again every 50 minutes for 24 times. After which the system is permanently blocked	-Check that there is no major leakage on the system.-Check the correct dimensions of the electro-pump.-On eliminating the causes disconnect the power supply and wait for the display to switch off.-Restore power supply.
Manca acqua.....No water	Rilevata mancanza acqua:Nella versione HCW la valvola di ritegno e' chiusa e la pompa gira a 50hz.Nella versione HCA la potenza misurata e' al di sotto della massima potenza senza flusso impostata.L'inverter tenta il riarmo per 5 volte. Se falliti, il sistema rimane in blocco.il ripristino viene tentato di nuovo ogni 50 minuti per 24 volte.Dopodiché il sistema rimane in blocco permanente	-Verificare presenza acqua.-Nella versione HCW verificare che la valvola di ritegno lavori correttamente-Nella versione HCA: controllare il corretto valore impostato al parametro "MaxPot. No Flusso".-Ripristinare il corretto adescamento della pompa.-Controllare che l'eventuale filtro non sia ostruito-Togliere l'alimentazione ed attendere che il display si spenga-Ripristinare l'alimentazione	Lack of water found Automatic reset set in factory for 5 reset attempts every 5 minutes; if unsuccessful the reset is again attempted every 50 minutes for 24 times. After which the system remains in a state of permanent blockage.	-Check for water presence.-In HCW model verify check valve.-In HCA model verify the value of "MaxPower No Flux".-Reset the correct pump priming function.-Check that the filter is not blocked.-Disconnect the power supply and wait for the display to switch off.-Re-connect power supply.
Fault s.press...Prs Sensor Fault	Rilevato un guasto nel sensore di pressione	-Verificare che il sensore di pressione sia collegato correttamente.-Verificare che il valore del parametro “Freq.Sensore Press.” sia maggiore del valore 400.-Se il problema persiste sostituire il sensore di pressione	Detected a fault in the pressure sensor	-Verify that the pressure sensor is connected correctly.-Verify that the value of the parameter “PrsSensor Freq” is greater than 400 value.-If the problem persists, replace the pressure sensor
Imax Fault.....Imax Fault.....	Rilevata corrente eccessiva nella pompa	-Verificare la misura della corrente di uscita al parametro “Corrente Uscita” e impostare correttamente il parametro “MaxCorr.Motore”.-Verificare che la pompa venga utilizzata nelle condizioni prescritte dal suo costruttore ed assicurarsi che non vi siano condizioni di attrito o di blocco della girante	Over current detected in the pump	-Check current measurement output parameter to "LoadCurrent" and set the proper parameter “Max.MotorCurrent”-Verify that the pump is used under the conditions prescribed by its manufacturer and make sure that there are no conditions of friction or locking of the impeller

Menu Esteso Extended Menu

Il menu esteso permette la visualizzazione di tutti i parametri. Questi possono essere solo visualizzati senza la corretta password.

Per accedere alla visualizzazione tenere premuti contemporaneamente per alcuni secondi i tasti: + , - , ENTER fino alla richiesta della password.

Dopo 10 minuti di inutilizzo del menu, HC si riporta alla schermata principale.

N.	Nome	Descrizione	Name	Description
00	Password	Password per menù esteso (00740). Il valore non è modificabile.	Password	Password for parameter modification
01	Frequenza Max	Frequenza massima di uscita del drive.	Max frequency	Maximum frequency of drive output
02	Lingua	Lingua impostata	Language	Set language
03	Frequenza Nomin.	Indica la frequenza alla quale si applica la massima tensione sul motore	Nominal frequ.	Sets the applicable frequency on the motor to obtain Vmax
04	Config. Rete ID	Imposta la configurazione a master o slave del dispositivo (se OpMode=Multipompa)	Net Config ID	Sets the master or slave configuration of the device (if OpMode=Multipumps)
05	Ingressi	Lettura ingressi digitali	inputBuffer	Digital input reading
06	Accelerazione	Imposta il tempo di accelerazione per passare da frequenza nulla a frequenza massima applicata al motore	Acceleration	Sets the acceleration time to move from null to maximum frequency applied to the motor
07	Decelerazione	Imposta il tempo di decelerazione per passare da frequenza massima a frequenza nulla applicata al motore	Deceleration	Sets the deceleration time to go from maximum to null frequency applied to the motor
08	Rifer. Manuale	Imposta la frequenza che si applica al motore (Opmode=Manuale)	Manual speed	Sets the frequency applied to the motor (OpMode=manual)
09	Stato Drive	Numero codificato per la lettura di un set di stati del drive	Drive status	Coded number for the reading of a set of drive states
10	Stato Autoclave	Numero codificato per la lettura di un set di stati dell'autoclave	Autoclave status	Coded number for the reading of a set of states of the autoclave
11	Unità di misura	Imposta l'unita' di misura	Unit measure	Set the unit measure
12	TempoRestart Drv	Imposta dopo quanto tempo si effettua il restart del drive	Drv Rst Time	Sets the delay time before undertaking drive restart
13	Num.Restart Drv	Imposta quanti restart eseguire per il drive	Drive Rst Allow	Sets restarts for the drive
14	RestartDrv Fatti	Visualizza il numero di restart fatti del drive	Drive Rst Done	Displays restarts number undertaken
15	P. Colpo ariete	Imposta la massima pressione per far intervenire l'allarme "colpo d'ariete"	Shock Pressure	Sets the maximum pressure to activate the alarm "Shock Pressure"
16	TempoRestartAtc	Tempo di attesa tra un avviamento ed il successivo del motore a seguito di allarmi idraulici (es. mancanza acqua).	Autoc Rst Time	Sets the delay of time before motor restart caused by hydraulic alarms (i.e. dry running)
17	Num.Restart Atc	Numero di riavvii possibili per il drive a seguito di allarme relativo alle grandezze idrauliche.	Autoc Rst Allow	Sets the number of restarts to be undertaken on the motor for hydraulic alarms.
18	RestartAtc Fatti	Contatore del numero di riavvii eseguiti per allarmi idraulici.(es. manca acqua, pressione insufficiente).	Autoc Rst Done	Displays the number of restarts undertaken for hydraulic alarms (i.e. dry running, Insuff. Pressure)
19	DurataPerturb.	Durata della perturbazione (solo versione HCA).	Perturb. Length	Time length for perturbation (HCA Only)
20	Colpi d'ariete	Contatore del numero di volte in cui la pressione misurata supera almeno del doppio la pressione impostata	Water hammer	Counter events when the measured pressure is found to be double that of the pressure setpoint
21	Freq.Minima PID	Frequenza minima di avvio e di stop del motore	PID Min Fout	Minimal frequency applied to the motor
22	Pressione Minima	Pressione minima di impianto, al disotto della quale viene segnalata anomalia ("pressione insufficiente" / "mancanza acqua").	Min Pressure	Minimum system pressure, underwhich an anomaly state is indicated ("Insufficient pressure" / "No water").
23	Attuale Pdes.	Visualizza la pressione d'impianto istantanea	Present Pdes	Displays the instantaneous pressure system
24	NumRestartLenti	Numero di restart lenti dell'autoclave per mancanza acqua (1 ogni 50 minuti)	SlowRestartNumb.	Number of slow autoclave restarts, dry running protection (1 each 50 min.)
25	Abilit.Antigrip.	Abilita/Disabilita la funzione antigrippaggio	Antilock enable	Enable/Disable the anti-lock function
26	PID KP	Coefficiente proporzionale del regolatore PID	PID KP	Proportional coefficient of the PID regulator
27	PID KI	Coefficiente integrale del regolatore PID	PID KI	Integral coefficient of the PID regulator
28	Prossimo OpMode	Imposta il modo operativo dell'inverter al prossimo reset (manuale, automatico, multipompe)	Next OpMode	Sets the operational mode of the autoclave on the next reset (manual, automatic, multipumps)
29	Attuale OpMode	Modo operativo attuale dell'inverter	Present OpMode	Autoclave operational mode
30	RispostalImpianto	Il parametro contiene 3 preset (Lento, Normale, Veloce) dei parametri: PID KP, PID KI, Divisore TPID, DurataPerturbazione, secondo la tipologia di impianto.In caso di modifica di uno dei parametri descritti sopra verrà visualizzato a fianco il simbolo (*)	System Response	The parameter contains 3 presets (Slow, Normal, Fast) of the parameters: PID KP, KI PID, Divisor T.PID, Perturb. Length, according to the type of plant.In the event of a change in the parameters described above will be displayed next value the symbol (*)
31	Freq.SensorePress	Frequenza letta dal sensore di pressione	PrsSensor Freq.	Pressure sensor frequency
32	Offset Sens.Press	Offset del sensore di pressione (settare pressione ambiente =0 bar)	PrsSensor offset	Offset pressure sensor (to set ambient pressure = 0 bar)
33	Gain SensPress	Taratura del fondo scala della lettura di pressione.	PrsSensor Gain	Calibration of full-scale pressure reading.
34	PressioneMisur.	Pressione di impianto misurata	MeasuredPressure	System pressure measured.
35	TensioneIngresso	Tensione di alimentazione di HC	AcMain	HC power voltage
36	Corrente Uscita	Corrente di fase del motore	LoadCurrent	Motor phase current
37	Temperatura Drv	Temperatura misurata sul modulo di potenza	Temp.monitor	Temperature measured on the power module
38	Flusso Misurato	Flusso misurato (unità di misura proprietaria)	Measured Flux	Measured flow (proprietary measurement unit)
39	Soglia Flusso	Soglia di flusso minimo (solo vers. HCW)Impostare "Escluso" per vers.HCA	Threshold Flux	Minimum flow threshold (only HCW) Set "Disable" for HCA
40	MaxTempoPompaON	Imposta il tempo massimo (in minuti) continuo di accensione della pompa. Trascorso il tempo impostato verrà visualizzato l'allarme "Protezione Pompa". E' possibile escludere la protezione impostando "ESCLUSO"	Max Time Pump ON	Sets the maximum time (in minutes) of continuous power of the pump. After the time passed will be display the message "Pump Protection". It's possible to disable the protection setting "DISABLE"
41	MaxTempoP.Insuf..	Tempo per entrare in stato "pressione insufficiente".	MaxTimeInsufPres	Time for entry in "insuff.pressure" state
42	TempoNoAcqua	Tempo trascorso per entrare in stato "Manca acqua"	NoWater time	Elapsed time for entry into "No water" state
43	MaxTempoNoAcqua	Tempo per entrare in stato "Manca acqua"	MaxNowaterTime	Time for entry into "No water" state
44	Tempo DeltaBar	Intervallo di perturbazione quando pressione e frequenza sono costanti (solo HCA)	DeltaBar Time	Period of perturbation when frequency and pressure are constant (HCA only)
45	Divisore T.PID	Rallenta la velocita' di reazione del sistema alle variazioni di pressione: da utilizzare quando il sistema e' instabile (es. oscillazioni di pressione continue)	Divisor T.PID	It slows down the speed of system response to changes in pressure: to use when the system is unstable (eg, continuous pressure oscillations)
46	Freq.Motore (Hz)	Frequenza applicata al motore	Fout (Hz)	Frequency applied to the motor
47	Potenza Motore	Imposta la potenza nominale del motore P1 (se OpMode= Multipompa.enella versione HCA)	Motor power	Set the Power of the motor P1 (if OpMode=Multipump and HCAversion)
48	Potenza	Visualizza la potenza assorbita dalla pompa (P1)	Power	Power absorbed by the pump (P1)
49	MaxCorr.Motore	Massimo valore della corrente di fase del motore.	Max motor current	Maximum rms value of motor phase current
50	Configur. Relays	Determina la funzionalita' da adibire al relè.Vers.MM/MT STD:R1: Alarm (relè d'allarme)R1: Run (relè di marcia)R1: Booster (relè comando pompa booster)Vers.MM/MT ADV:R1:Alm R2:Run (relè allarme, relè marcia)R1:A R2:R R3:B1 (relè allarme, relè Marcia, relè booster)R1:A R2:B1 R3:B2 (relè allarme, relè booster1, relè booster2)R1:R R2:B1 R3:B2 (relè Marcia, relè booster1, relè booster2)R1,R2,R3:Booster (relè booster1,2,3)Vers. TT STD:R1:AlarmR1:RunR1:BoosterVers. TT ADV:R1:Alm R2:RunR1:Alm R2:Boost.R1:Run R2:Boost.R1:B1 R2:B2	Relays Configur.	Determines the function to be assigned to Relay:Vers.MM/MT STD:R1: Alarm (Alarm relay)R1: Run (Run relay)R1: Booster (booster pump command relay)Vers.MM/MT ADV:R1:Alm R2:Run (Alarm relay , run relay)R1:A R2:R R3:B1 (Alarm, Run, booster pump command relay)R1:A R2:B1 R3:B2 (Alarm, booster1, booster2 pump command relay)R1:R R2:B1 R3:B2 (Run,booster1, booster2 pump command relay)R1,R2,R3:Booster (booster1,2,3 pump command relay)Vers. TT STD:R1:AlarmR1:RunR1:BoosterVers. TT ADV:R1:Alm R2:RunR1:Alm R2:Boost.R1:Run R2:Boost.R1:B1 R2:B2
51	Inc Pres Booster	Incremento della pressione impianto quando il booster è attivo (default +0.2bar)	Inc Pres Booster	Increase the system pressure when the booster is on (default +0.2 bar)
52	Autoc Tempo Vita	Tempo di utilizzo della autoclave(min, sec)	Autoc Life Time	Autoclave usage time (min, sec)
53	Autoc Tempo Vita	Tempo di utilizzo della autoclave(gg, h)	Autoc Life Time	Autoclave usage time (day, hour)
54	Corr.di picco	Imposta la corrente massima di picco rilevabile allo spunto, superata la quale scatta la protezione: "Protetto per l2t". E' possibile visualizzare per 5 secondi la corrente di spunto dalla schermata principale tenendo premuto il tasto ENTER all'avvio della pompa.	Peak Current	Sets the maximum peak current detected at start up, after which the protection snaps: "l2t protected". The inrush current can be displayed for 5 seconds from the main menu pressing ENTER key when the pump starts.
55	Abilita Remoto	Se ON il drive è in standby e aspetta un comando esterno per partire (galleggiante).	Remote enable	If ON,the inverter is in STANDBY and wait external command to start (float switch)
56	Potenza Totale	Potenza assorbita totale nella config. Multi pompa	Total Power	Total power absorbed in multipump configuration
57	Motori Attivi	Numero dei motori accesi (versione Multipompa)	Running motor	Active pumps in mutipump configuration
58	MinMantenimento	Tempo di fermo continuo della pompa nelle 24 ore. Se la pompa non rimane spenta per il tempo impostato, dopo 24 ore sul display viene visualizzato "Perdite"	MinHold	Continuous pump off time within a 24 hour range (default 45min). If the pump is not OFF for the set time, after 24 hours, the display shows "Leakage"
59	TempoNoMinManten	Contatore del tempo di motore fermo.	NoMinHTime	Counter of continuous pump off time
60	Perdite	Conteggio delle perdite	-leakages	Leak calculation
61	Modo Irrigazione	Disabilita/Abilita la modalità giardinaggio	Irrigation mode	Enables/disable the garden mode
62	Freq. STOP	Frequenza di stop del motore	Stop Frequency	Stop frequency of the pump
63	TempoFmaxNofluss	Contatore del tempo con pompa accesa a massima frequenza senza flusso d'acqua	FmaxNofllux time	Counter of time con pump On at max freq. and no flux
64	SogliaMinima %	Soglia in % della potenza assorbita sotto la quale viene spenta la seconda pompa (solo se OpMode=multipompa)	Minim. Threshold Par	Deactivation threshold (%) of the second pump (if OpMode=multipumps)
65	Tot.CortoC.Fatti	Contatore di cortocircuiti fase-fase o fase-terra.	Tot.shortC done	Short circuit counter of either phase-phase or phase-earth type.
66	S/N1	Numero seriale	S/N1	Serial number
67	S/N2	Numero seriale.	S/N2	Serial number
68	Press.Settore 1	Impostabile solo se Modo Irrigazione = ON	Sector 1 Pressure	Can be set only if Garden Mode = ON
69	Press.Settore 2	Impostabile solo se Modo Irrigazione = ON	Sector 2 Pressure	Can be set only if Garden Mode = ON
70	Press.Settore 3	Impostabile solo se Modo Irrigazione = ON	Sector 3 Pressure	Can be set only if Garden Mode = ON
71	Press.Settore 4	Impostabile solo se Modo Irrigazione = ON	Sector 4 Pressure	Can be set only if Garden Mode = ON
72	Press.Impianto	Imposta la pressione d'impianto desiderata	System pressure	Sets the required system pressure
73	Press.Restart	Imposta la pressione di riavvio dell'inverter.	Restart Pressure	Sets the system restart pressure
74	Senso Rotazione	Determina il senso di rotazione dell'elettropompa (solo versione MT/TT)	Rotation sense	Determines the rotation sense of the electro-pump (only MT/TT version)
75	Versione Software	Visualizza la versione software utilizzata	Software release	Displays the software version used
76	ResetConfigFabb.	Ripristina la configurazione di fabbrica	ResetFactoryConf	Restore the factory configuration
77	Tipo SensorePres	Determina la scala per il sensore di pressione utilizzato (default 10 bar)	PrsSensor Type	Pressure sensor type (default 10 bar)
78	MaxPot No Flusso	Massima potenza assorbita dalla pompa in assenza di flusso (solo HCA)	MaxPower No Flux	(HCA only) Max power absorbed without flow
79	Stato Wifi	Parametro che permette di visualizzare lo stato del modulo Wifi utilizzato con l'inverter.Selezionare il valore "Access Pnt" per riavviare la procedura di configurazione del modulo wifi.	Wifi Status	Parameter that displays the status of Wifi module used with the inverter.Select the value "Access Pnt" to restart the configuration of the module wifi.
80	T.Ritardo Remoto	Se la funzione "Abilita Remoto" è attiva, il parametro permette di impostare un tempo di ritardo dal momento in cui il galleggiante remoto riattiva l'inverter dallo stand-by	T. Remote Delay	If "Remote Enable " is active, the parameter allows to set a delay time when the float-switch activates the inverter from the stand-by
81	T.Rotaz. Forzata	Se la pompa è ancora attiva dopo che è trascorso il tempo impostato, l'inverter forza lo scambio pompe (funzione abilitata solo in modalità "Multipompe")	Forced Rotation	If the pump is still active after the set time has elapsed, the inverter force the exchange pumps (function enabled only in "multipumps mode")
82	Start Impianto	Accende o spenge la pompa	System start	Switches the pump on or off

DICHIARAZIONE DI CONFORMITÀ- CONFORMITY DECLARATION

Apparato - Appliance: Hydrocontroller HC

Costruttore - Manufacturer:

MAC 3 S.p.A.

Via Maestri del lavoro, 25

50013 Campi Bisenzio (FI) Italia

WATER SYSTEMS

Il costruttore dichiara sotto la propria responsabilità che il prodotto specificato è conforme alle normative sotto riportate e soddisfa i requisiti essenziali richiesti dalle Direttive:

CEE 2006/95/CE (Materiale elettrico destinato ad essere utilizzato entro certi limiti di tensione)

CEE 2004/108/CE (Compatibilità elettromagnetica - EMC)

Calenzano, 20 Gennaio 2010

Via Maestri del Lavoro 25/27

50013 - Campi Bisenzio (FI) ITALY
