BM 1015 - Stazione di aggancio Karma - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema diffusori PA portatile (Docking Station)
Marca	Karma
Modello	BM 1015
Alimentazione	110V o 230V / 50Hz, 15V CC
Potenza massima	160 W
Potenza RMS	80 W
Batteria	12V / 7.2Ah ricaricabile
Woofer	15 pollici (38 cm), magnete da 20 oz, impedenza 4 Ohm, bobina vocale in titanio da 1,5"
Tweeter	40 mm, 30 oz
Risposta in frequenza	50 Hz - 20 kHz (-10 dB)
SPL	97 dB
Ingressi	1 x MIC (jack 6,3 mm), 1 x CHITARRA (jack 6,3 mm), 1 x LINEA (RCA L/R)
Uscite	1 x USCITA LINEA (RCA L/R)
Bluetooth	Sì
Lettore MP3	Supporto USB e scheda SD (fino a FAT32)
Microfoni wireless	2 x VHF, ciascuno alimentato da 2 batterie AA, portata circa 30 m
Equalizzatore	Equalizzatore grafico a 5 bande
Effetto eco	Eco regolabile per segnale microfonico
Funzione priorità	Riduce automaticamente il volume della musica quando si parla nel microfono
Funzione REC	Registra audio da microfono/linea su scheda SD in formato MP3 (128 kbps)
Telecomando	Incluso, gestisce le funzioni principali
Mobilità	Sistema carrello integrato (maniglia e ruote) più maniglia superiore
Montaggio	Foro da 35 mm per supporto treppiede
Sicurezza	Non per uso esterno; non esporre a pioggia o umidità; temperatura ambiente ≤35°C
Accessori inclusi	Telecomando, 2 microfoni wireless, cavo di alimentazione, manuale utente

Domande frequenti - BM 1015 Karma

Come si collega un microfono al BM 1015?

Collegare un microfono con jack da 6,3 mm alla presa MIC (8). Regolare il volume usando la manopola (4). È anche possibile applicare l'effetto eco tramite il controllo ECHO (5).

Come si collega una chitarra o altro strumento?

Collegare lo strumento con jack da 6,3 mm alla presa GUITAR (7). Regolare il volume usando la manopola (6).

Come si utilizza la funzione Bluetooth?

Premere il pulsante MODE sul pannello di controllo e selezionare Bluetooth. Sul tuo smartphone, cerca il dispositivo chiamato 'Karma BM 1015' e abbinalo. L'altoparlante riprodurrà l'audio dal tuo dispositivo.

Come si carica e si mantiene la batteria?

Collegare il cavo di alimentazione alla presa (12) e a una rete 230 V. Il LED (9) si illumina di blu durante la carica e diventa verde quando è carico. Non lasciare mai scaricare completamente la batteria; ricaricare ogni 30-40 giorni se non utilizzata.

Come si usa la funzione REC?

Inserire una scheda SD formattata FAT32. Premere il pulsante REC (sul modulo lettore MP3) per avviare la registrazione audio da microfoni o ingresso linea. L'audio viene salvato come file MP3 (es. 0000.mp3) a 128 kbps. Nota: non registra la musica dal Bluetooth o dal lettore MP3.

A cosa serve la funzione Priorità?

Premere il pulsante PRIORITY (3) per attivare la modalità priorità. Quando parli in un microfono, il volume della musica si riduce automaticamente per dare priorità alla tua voce. Quando smetti di parlare, la musica torna al livello precedente.

Come si regola l'equalizzatore?

Utilizzare l'equalizzatore grafico a 5 bande (13) sul pannello di controllo. Ogni banda regola una gamma di frequenze specifica (bassi, medi, alti) per ottimizzare il suono in uscita secondo le tue preferenze.

Come si configurano i microfoni wireless?

Aprire il vano batteria (G) rimuovendo le viti. Inserire 2 batterie AA per microfono. Accendere il microfono utilizzando l'interruttore (F). Il livello del segnale misto è controllato dalla manopola del volume MIC (4). La portata è di circa 30 metri in condizioni ideali.

Posso usare il BM 1015 all'aperto?

No, l'altoparlante non è adatto per uso esterno. Evitare l'esposizione a pioggia o umidità per prevenire incendi o cortocircuiti. Utilizzare solo in ambienti asciutti con temperatura ambiente inferiore a 35°C.

Come si pulisce e si mantiene l'altoparlante?

Scollegare il cavo di alimentazione prima della pulizia. Pulire l'esterno con un panno asciutto e morbido. Non utilizzare solventi o detergenti abrasivi. Assicurarsi che il woofer (C) e il tweeter (B) non siano ostruiti. Per problemi interni, contattare l'assistenza tecnica autorizzata.

MANUALE UTENTE BM 1015 Karma

Diffusore amplificato

con doppio radiomicrofono

Amplified Box with

double wireless microphones

Complimenti per la sua ottima scelta.

Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato è frutto di un'accurata progettazione da parte di ingenieri specializzati. Per la sua realizzazione sono stati impiegati materiali di ottima qualità per garantire il funzionamento nel tempo. Il prodotto è stato realizzato in conformità alle severe normative di sicurezza imposte dalla Comunità Europea, garanzia di affidabilità e sicurezza. Vi preghiamo di leggere attentamente questo manuale prima di cominciare ad utilizzare l'apparecchio al fine di sfruttarne appieno le potenzialita La Karma dispone di numerosi prodotti accessori che potranno completare il vostro apparecchio. Vi invitiamo quindi a visionare l'intera gamma dei nostri prodotti visitando il sito internet: www.karmaitaliana.il sul quale troverete, oltre a tutti i nostri articoli, descrizioni accurale e documentazioni aggiuntive sviluppate successivamente all'uscita del prodotto. Ci auguriamo che rimarrete soddisfatti dell'acquisto e Vi ringraziamo nuovamente per la fiducia riposta nel nostro marchio. Attenzione: il presente manuale si riferisce ai 3 modelli BM 1010, BM 1012 e BM 1015 che differiscono unicamente per potenza ma presentano le medesime funzioni. Riferitevi alla tabella riportante le specifiche tecniche per individuare le differenze.

Precauzioni ed avvertenze

• Conservare il manuale per future consultazioni e allegatelo se cedele l'apparecchio ad altri.
• Assicuratevi sempre di collegare l'appareochio con il voltaggio adeguato.
• Questo prodotto non è adalto ad usi estemi (in presenza di umidità)
  • Per evitare il rischio di incendi o cortocircuiti non esponete mai l'apparecchio alla ploggia o all'umidità.
  • Non utilizzare con temperature ambiente superiori ai 350°.
• In caso di problemi di funzionamento interrompete l'uso immediatamente. Non tentate di riparare l'apparcocchio per conto vostro, ma rivolgetevi all'assistenza autorizzata.
• Riparazioni effettuate da personale non competente potrebbero creare gravi danni sia all'appareochlo che alle persone.
• Controllate che il cavo di alimentazione non sia rovinato.
  • Non staccate il cavo di alimentazione tirandolo dal filo.

ATTENZIONE: Nei momento in cui ha acquistato il prodotto avresti dovuto verificare che il

ITALIANO

Prima di effettuare i collegamenti, assicuratevi di aver scollegato la spina dalla presa elettrica. Tutti i collegamenti devono avvenire ad apparecchio spento.

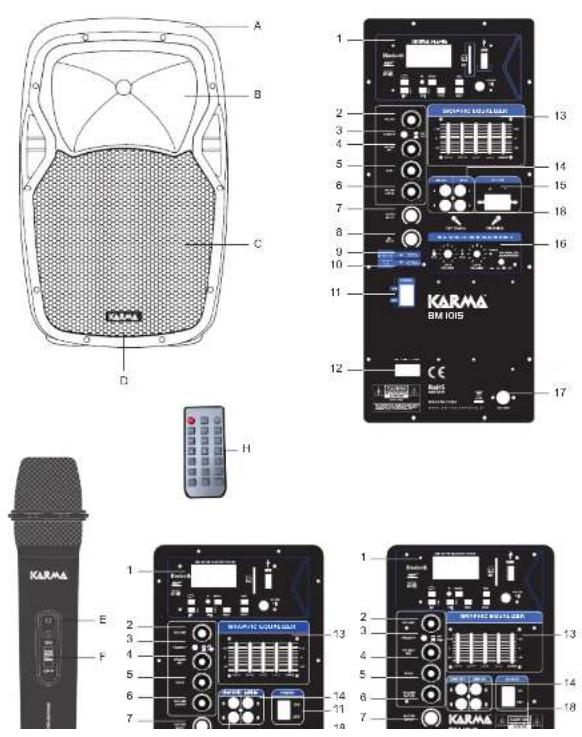

• Accertalevi che il diffusore sia spento con tasto POWER(11) su OFF e che il cavo dell'alimentatore non sia inserito nella presa(12). Tutte le operazioni di installazione vanno effettuate ad apparecchio spento.
• Posizionate in un luogo idoneo il vostro nuovo diffusore avendo cura che non sia umido, esposto ai raggi diretti del sole. Per lo spostamento utilizzate la maniglia superiore o il pratico sistema trolley(A). Verificate che woofer(C) e tweeter(B) non siano coperti.

- Collegiate eventuale microfono, munito di connettore jack 6,3mm alla presa "MIC"(8). Il volume di questo ingresso è regolabile dal comando rotante(4).

- Il segnale in ingresso, proveniente da mixer, lettore CD o altro apparecchio di tipo "line", potrà essere connesso alle prese "Line IN"(14) utilizzando connettori RCA per i canali destro e sinistro. Il volume del segnale in ingresso è regolabile unicamente dal MASTER(2) che regola anche tutti gli altri volumi contemporaneamente.

- Collegiate eventuale chitarra o strumento musicale, munito di connettore jack 6,3mm alla presa(7). Il volume di questo ingresso è regolabile dal comando rolanto(6).

- Se possedete un registratore o desiderate esportare l'audio riprodotto ad un amplificatore esterno, utilizzate le prese RCA "line out"(18).

- Se desiderate posizionare il vostro diffusore su supporto a treppiede, utilizzate l'apposito bicchierino(D) posto sulla parte inferiore. Il diametro è di 35mm

- Terminati i collazioni, resolata tutti i volumi dell'amplificatore sul minimo clà

l'apparecchio a batteria, verificate che essa sia carica.

In fase di ricarica, il led(10) si illuminerà di rosso. A carica completa, lo stesso led sarà verde.

Attenzione: evitate di scaricare completamente la batteria in quanto si danneggerebbe e non si ricaricarebbe più. In caso di non utilizzo prolungato del diffusore, consigliamo di ricaricare la batteria ogni 30/40 giorni. Accendete l'amplificatore tramite il tasto(11), il led(9) si accenderà.

EFFETTO ECHO

L'effetto echo può essere applicato al segnale microfonico. Il livello di incidenza dell'eco è settabile dal comando ECHO(5).

PRIORITY

Premendo il tasto(3) attiverete la funzione "priority" che abbasserà automaticamente il volume dei segnali in ingresso per dare priorità al volume dei microfoni. Non appena si terminerà di parlare, il volume della musica si rialzerà automaticamente.

EQUALIZZATORE

Il vostro diffusore dispone di un pratico equalizzatore grafico a 5 bande(13) in grado di ottimizzare il segnale in uscita regolando toni alti e bassi.

RADIOMICROFONI

Verificate che le batterie siano caniche ed eventualmente sostituitele. Per accedere al vano batteria, svitato il coperchio(G). La portata del radiomicrofono è di circa 30 ml in condizioni ottimali. Il volume(4) regola il livello del radiomicrofono in miscelazione.

LETTORE MP3

Il vostro nuovo diffusore è provvisto di un sofisticato modulo con lettore(1) di schede SD(L) e chiavette USB(M) che vi permetterà di riprodurre files MP3.

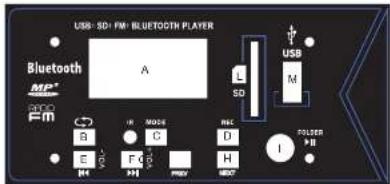

TASTI PANNELLO DI CONTROLLO

A: Display

B: Funzione Repeat

C: Tasto Mode

D: Funzione REC

E: Indietro veloce / Volume - (Mantenere premuto per 3 sec.)

F: Avanti veloce / Volume + (Mantenere premuto per 3 sec.)

G: Traccia precedente

H: Traccia successiva

I: Scelta della cartella

FUNZIONE BLUETOOTH

Premete il tasto mode e selezionate la funzione bluetooth. Cercate sul vostro

TELECOMANDO

Il telecomando(H) è in grado di gestire tutte le principali funzioni. In caso di mancato funzionamento verificate la carica della batteria ed eventualmente sostituitela.

FUNZIONE REC

Il vostro diffusore possiede la capacità di registrare su scheda SD il segnale audo proveniente dai microfoni o dal segnale di linea. Non registra la musica. Per registrare inserite una SD formattata nel formato "FAT 32" e premete il taslo REC. La traccia verrà registrata in formato mp3 con il seguente nome: 0000.mp3 La qualità di campionamento è di 128 bps.

Il prodotto è coperto da garanzia in base alle vigenti normative.

Vi suggeriamo di consultare sul sito internet: www.karmaitaliana.it le

"Condizioni Generali di Garanzia" riportate nella sezione "FAQ".

Di seguito un breve estratto:

1) Si prega, dopo l'acquisto di procedere alla registrazione del prodotto sul nostro sito internet accedendo alla sezione assistenza(occorre registrarsi). In alternativa, è possibile registrare il prodotto compilando ed inviando la scheda accanto.

2) Sono esclusi i guasti causati da imperizia a da uso non appropriato dell'apparecchio

3) La garanzia non ha più alcun effetto qualora l'apparecchio risulti manomesso.

4) La garanzia non prevede la sostituzione del prodotto.

5) Sono escluse dalla garanzia le parti esterne, le batterie, le manopole, gli interruttori, e le parti asportabili o consumabili.

6) Le spese di trasporto e i rischi conseguenti sono a carico del proprietario dell'apparecchio

7) A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione della fallura o scontrino d'acquisto.

COME PROCEDERE ALL'INVIO DEL MODULO DI REGISTRAZIONE PRODOTTO:

1) Nel caso in cui non abbiate effettuato la registrazione del prodotto sul nostro silo www.karmaitaliana.it Vi invitiamo a farlo ritagliando il modulo riportato nella pagina accando e ad inviarlo presso i nostri uffici.

2) Ricordatevi di compilare entrambi i moduli in quanto una copia rimarrà legata al manuale e potrà servirvi in futuro.

1

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

REGISTRATIOn MODULE MODULE DI REGISTRATIZIONE
CERTIFICATO DI GARANIZIA GUARANTE CERTIFICATE
COPLA DA CONSE
REGISTRATION MODULE MODULE DI REGISTRATIZIONE
21052 - Busto /
GUARANTEE CERTIFICATE
CERTIFICATO DI GARANZIA
COPJA DA INVIAR

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

DICHIARAZIONE DI CONFORMITA'

Il prodotto a cui la riferimento questo manuale rispetta i requisiti essenziali della direttiva 2014/53/EU. La dichiarazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Karma Italiana Srl

Questo apparecchio potrebbe operare su frequenze non autorizzate nella regione in cui si trova l'utilizzatore. Si suggerisce di rivolgersi alle autorità competenti e richiedere le informazioni necessarie relative alle frequenze autorizzate nella propria regione per i sistemi radiomicrofonici. In alcuni casi potrebbe essere necessaria una licenza ministerale per l'uso di questo apparecchio. Per i possibili requisiti rivolgersi alle autorità competenti. L'utente si assume l'esclusiva responsabilità per l'aquisizione della licenza per gli apparecchi radiomicrofonici e la licenziabilità dipende dal classificazione e dall'applicazione dell'utente e della frequenza selezionata. (D. Igs. 269/2001 art.6 comma 3). Le frequenze utilizzate da questo prodotto sono autorizzate solo sul territorio italiano e potrebbero non essere utilizzabili in altri paesi. Si suggerisce di rivolgersi alle autorità competenti e richiedere le relative informazioni.

Paesi per i quali il prodotto dispone dell'autorizzazione all'immissione nel mercato: ITALIA

Karma Italiana Srl

CE

COMPLIANCE DECLARATION

Questo simbolo vi avverte della presenza di istruzioni d'uso e manutenzione importanti, nel manuale o nella documentazione che accompagna il prodotto

Il marchio CE indica che questo prodotto è conforme alla norme della Comunità Europea: RED e LVD (Direttive sulla Bassa Tensione) La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Al sensi del Decreto Legislativo N°49 del 14 Marzo 2014. « Attuazione delle Direttive 2012/19UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAED)». Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utilo deve essere raccolto separatamente dagli altri rifiuti. L'utente dova, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunla a fine vita agli ionici centri di raccolta differenzista dei rifiuti electronici ed elettrotecnici, oppore riconegandaria al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno. A l'adegua raccolta differenzista per l'avvo successivo dell'apparecchiatura dimessa al recidaggio, al trattamento e allo smallimento ambientale compatibile contribuole ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricdoti dei materiali di cui e composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Questo simbolo indica la conformità del prodotto alle normative internazionali RoHS (Restriction of certain Hazardous Substances) che limita l'impiego di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche immesse sul mercato europeo dal 1º luglio 2005. Fa parte di una serie di Direttive UE sull'ambiente ed e'connessa strettamente alla Direttiva RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche).

La Karma Italiana erl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modifi care le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
