MANUALE UTENTE FPZ1OV REX
Istruzioni per l'installazione e l'uso Instructions for installation and use
Per la Vostra sicurezza
L'uso di questa nuova apparecchiatura è facile. Tuttavia, è importante leggere per intero questo libretto, prima di installare e di usare l'apparecchiatura per la prima volta. In questo modo, potrete ottenere le migliori prestazioni, evitare comportamenti errati, usare l'apparecchiatura in assoluta sicurezza e rispettare l'ambiente.
Installazione
L'installazione dell'apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia DISINSERITA dalla rete elettrica.
AssicurateVi che l'aria possa circolare liberamente attorno all'apparecchiatura. Una scarsa ventilazione produce carenza di ossigeno.
AssicurateVi che l'apparecchiatura sia alimentata con il tipo di gas indicato sull'apposita etichetta adesiva, posta nelle immediate vicinanze del tubo di allacciamento alla rete del gas.
L'utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Assicurate una buona aerazione del locale, mantenendo aperte ed efficienti le prese d'aria o installando una cappa di aspirazione con condotto di scarico.
Se utilizzate l'apparecchiatura intensamente e per un tempo prolungato, dovete rendere più efficace l'aerazione, per esempio aprendo una finestra o aumentando la potenza dell'aspiratore elettrico, se presente.
Dopo aver tolto l'apparecchiatura dall'imballaggio, assicurateVi che il prodotto non risulti danneggiato e che il cavo di alimentazione elettrica sia in perfette condizioni.
In caso contrario, rivolgeteVi al rivenditore prima di mettere in funzione l'apparecchiatura.
La Casa costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non vengano rispettate.
Sicurezza per i bambini
Questa apparecchiatura deve essere adoperata solo da persone adulte. AssicurateVi che i bambini non tocchino i comandi o non giochi con l'apparecchiatura.
Le parti esposte di questa apparecchiatura si riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento. Tenete lontani i bambini fino a quando l'apparecchiatura non si è raffreddata.
Durante l'uso
È molto importante che questo libretto di istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurateVi che il libretto venga consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della macchina e delle relative avvertenze.
Questo prodotto è stato realizzato per cuocere cibi, all'interno di abitazioni comuni a scopo non professionale. Evitate di usarlo per qualsiasi altro scopo. E' rischioso modificare o tentare di modificare le caratte-ristiche di questo prodotto.
Tenete ben pulita l'apparecchiatura. I residui di cibo possono causare rischi di incendio.
In caso di guasti, non cercate mai di riparare l'apparecchiatura
di persona. Le riparazioni effettuate da persone non competenti possono causare danni e incidenti. Per prima cosa, consultate il contenuto di questo libretto. Se non trovate le informazioni che Vi interessano, contattate il Centro di Assistenza più vicino. L'assistenza a questa apparecchiatura deve essere effettuata da un Centro di Assistenza Tecnica autorizzato. Richiedete sempre l'impiego di ricambi originali.
Dopo aver utilizzato l'apparecchiatura, assicurateVi che tutti i comandi siano in posizione "CHIUSO" o "SPENTO".
Se usate una presa di corrente nelle vicinanze di questa apparecchiatura, fate attenzione che i cavi degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti calde di questa apparecchiatura.
Consigli per la protezione dell'ambiente
Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Vi preghiamo di dare il Vostro contributo alla conservazione dell'ambiente, utilizzando gli appositi canali di raccolta differenziata.
Gli apparecchi dismessi o non più utilizzabili non sono rifiuti senza valore. Attraverso lo smaltimento ecologico, diversi materiali impiegati nella produzione della Vostra apparecchiatura possono essere recuperati.
InformateVi sulla attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra Amministrazione Comunale.
Prima di rottamare l'apparecchiatura, tagliate il cavo di alimentazione e rendetela inservibile.
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le informazioni più importanti.
Informazioni sulla sicurezza
Istruzioni "passo dopo passo"
Consigli utili e suggerimenti
Informazioni legate alla protezione dell'ambiente
Questa apparecchiatura è conforme alle seguenti Direttive CEE:
- 73/23 e 90/683 (relative alla Bassa Tensione);
- 89/336 (relativa alla Compatibilità Elettromagnetica);
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali) e successive
modificazioni.
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto istruzioni e sull'apparecchio.
Indice
Per l'Utente
| Per la Vostra sicurezza | 2 |
| Istruzioni per l'uso | 3 |
| Pulizia e manutenzione | 4 |
| Manutenzione periodica | 4 |
| Assistenza e ricambi | 5 |
| Condizioni di garanzia | 5 |
Per l'Installatore
| Caratteristiche tecniche | 5 |
| Istruzioni per l'installatore | 6 |
| Collegamento alimentazione gas | 7 |
| Collegamento elettrico | 8-9 |
| Adattamento ai diversi tipi di gas | 10-11 |
| L'incasso nei mobili componibili | 12-13-14-15 |
Istruzioni per l'uso
Prima di usare l'apparecchiatura, rimuovete tutti i materiali di imballo, comprese le etichette pubblicitarie e le eventuali pellicole protettive.
Le manopole di comando del piano di cottura
Nella parte frontale del piano si trovano le manopole per il funzionamento dei fornelli a gas. I simboli posti sulle manopole hanno il seguente significato:
- nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
Accensione dei fornelli
Per ottenere più facilmente la fiamma, accendete il fornello prima di mettere un recipiente sulla griglia.
Spingete a fondo la manopola corrispondente al fornello e ruotatela in senso antiorario fino al simbolo di "massima erogazione". La fiamma si accenderà automaticamente.
Dopo aver acceso la fiamma, tenete premuta la manopola per circa 5 secondi; questo tempo è necessario per riscaldare la "termocoppia"
(Fig.1, lettera D) e disattivare la valvola di sicurezza, che altrimenti fermerebbe l'erogazione del gas.
Quindi, controllate che la fiamma sia regolare e ruotate la manopola fino ad ottenere l'intensità desiderata.
Se dopo alcuni tentativi la fiamma non si accende,
controllate che il "cappellotto" (indicato nella figura 1 con la lettera A) e lo "spartifiamma" (lettera B) siano nella corretta posizione.
Per spegnere la fiamma, ruotate la manopola in senso orario fino al simbolo.

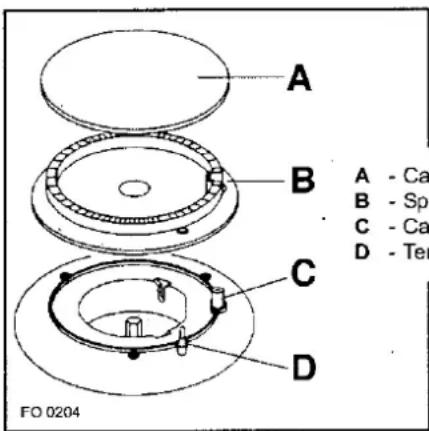

Fig. 1
Per un corretto uso dei fornelli
Per un minor consumo di gas ed un migliore rendimento, usate solamente recipienti a fondo piatto e di dimensioni adatte ai fornelli, come evidenziato nella tabella.
| Bruciatore | diametro minimo | diametro massimo |
| Ultra-rapido (tripla corona) | 160 mm. | 260 mm. |
| Medio (semirapido) | 120 mm. | 220 mm. |
| Piccolo (ausiliario) | 80 mm. | 160 mm. |
Inoltre, non appena un liquido inizia a bollire, fate attenzione a ridurre la fiamma quanto basta per mantenere l'ebollizione.
L'acciaio inox, se sottoposto ad eccessivo riscaldamento, può brunire. Pertanto, si consiglia la cottura prolungata con pietre ollari, teglie in terracotta o piastre in ghisa.
È da evitare anche l'impiego di fogli di alluminio a protezione del piano durante il funzionamento.
Prima di togliere i recipienti dai fornelli, abbassate sempre la fiamma o spegnetela.
Durante le cottura in cui vengono impiegati grassi od olii, sorvegliate attentamente le Vostre pietanze, perché queste sostanze, portate ad alte temperature, possono incendiarsi.
Pulizia e manutenzione
Prima di ogni operazione disinserite l'apparecchiatura dalla rete elettrica.
Pulizia generale
Lavate le parti smaltate con acqua tiepida e detersivo, evitando di usare prodotti abrasivi che potrebbero rovinarle.
Lavare frequentemente gli spartifiamma e i cappellotti con acqua bollente e detersivo, avendo cura di togliere ogni incrostazione.
Risciacquate bene con acqua le parti in acciaio inox, dopo l'uso, ed asciugatele con un panno morbido.
Per le macchie persistenti usare i normali detersivi non abrasivi o prodotti specifici, comunemente reperibili in commercio.
Vi raccomandiamo di non usare per la pulizia pagliette, lane di acciaio o acidi.
Pulizia dell'accenditore elettrico
L'accensione automatica dei fornelli è assicurata dalla presenza di una "candeletta" in ceramica ed un elettrodo in metallo (indicati nella Fig. 1 con la lettera C).
Procedete periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori della corona spartifiamma (lettera B) non siano otturati.
Le griglie del piano di cottura
I piani di cottura possono essere dotati di griglie acciaio inox (vedi Fig. 2), oppure di griglie in ghisa (più grosse e pesanti – vedi Fig. 3).
Le griglie possono essere tolte dal piano di cottura per consentire una migliore pulizia. Sollevate le griglie dal piano.
Le griglie e i cappellotti cromati
Le griglie e i cappellotti cromati tendono a scurirsi con l'uso. Questo é un fenomeno del tutto normale ed inevitabile, ma non compromette assolutamente la funzionalità del piano.
Sono tuttavia disponibili su richiesta, presso il Vostro rivenditore od i nostri Centri di Assistenza Tecnica, griglie e cappellotti smaltati.
Manutenzione periodica
Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del regolatore di pressione. Qualora venissero riscontrate anomalie, non richiedete riparazioni, ma fate sostituire la parte difettosa. A garanzia del buon funzionamento e della sicurezza, è necessario procedere periodicamente all'ingrassaggio dei rubinetti di regolazione del gas.
La lubrificazione periodica dei rubinetti deve essere eseguita SOLAMENTE DA PERSONALE QUALIFICATO al quale ci si deve rivolgere anche nel caso si riscontrassero anomalie nel funzionamento dell'apparecchiatura.
Assistenza e ricambi
Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si rendesse in seguito necessaria, deve essere fatta con la massima cura e attenzione.
Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo di inconveniente, il modello dell'apparecchiatura (Mod.), il numero di prodotto (Prod. No.) ed il numero di fabbricazione (Ser. No.). Questi dati sono riportati nella targhetta collocata sull'ultima pagina di questo libretto.
I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti da questo marchio si trovano solo presso i nostri Centri di Assistenza Tecnica e Negozi di Ricambi Autorizzati.
Condizioni di garanzia
La Sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per esteso nell'opuscolo "TOP SERVICE" che trovate all'interno dell'apparecchiatura.
Conservi con cura, insieme all'opuscolo "TOP SERVICE", la ricevuta o lo scontrino fiscale, oppure ancora la bolla di accompagnamento, che servono a documentare l'acquisto della Sua apparecchiatura e la data in cui è avvenuto.
In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale incaricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione.
Il Servizio di Assistenza Tecnica, attraverso i suoi numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In caso di necessità, potrà cercare il Centro più vicino consultando l'opuscolo "TOP SERVICE" oppure le Pagine Gialle nella rubrica Elettrodomestici/ Riparazione, alla voce "Electrolux Service".
Caratteristiche tecniche
Potenza bruciatori Gas
Bruciatore ultra-rapido tripla corona (grande) 4,0 kW
Bruciatore ausiliario (piccolo) 1,0 kW
Bruciatore semirapido (medio) 2,0 kW
Categoria
II2H3+
Taratura apparecchio Gas Metano 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V 50 Hz
Dimensioni dell'apertura per l'incasso
Larghezza 447 mm
Profondità 382 mm
Istruzioni per l'installatore
ATTENZIONE: Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo UNI 7129 e UNI 7131.
L'installazione dell'apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia DISINSERITA dalla rete elettrica.
LA SOCIETA' COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ' PER EVENTUALI DANNI DERIVANTI DA UNA INSTALLAZIONE NON CONFORME ALLE NORME VIGENTI O DA UN MANCATO RISPETTO DELLE NORME ANTINFORTUNISTICHE.
Locale di installazione
Per il buon funzionamento dell'apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l'aria necessaria alla combustione del gas (l'installatore deve seguire le norme in vigore UNI-CIG 7129 - 7131).
L'afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti esterne (come indicato nella Fig. 7).
Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm 2.
Questa apertura deve essere costruita in modo da non venire ostruita sia dall'interno che dall'esterno e posizionata vicino al pavimento, preferibilmente al lato opposto all'evacuazione dei prodotti della combustione.
Nel caso questa apertura non sia fattibile nel locale dove è installata l'apparecchiatura, l'aria necessaria può provenire da un locale adiacente, purchè:
questo locale non sia una camera da letto o un ambiente pericoloso;
questo locale non sia in depressione;
la ventilazione fra il locale dove è installato l'apparecchio ed il locale adiacente sia assicurata mediante aperture permanenti (UNI-CIG 7129).
Se si installa il piano di cottura sotto una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

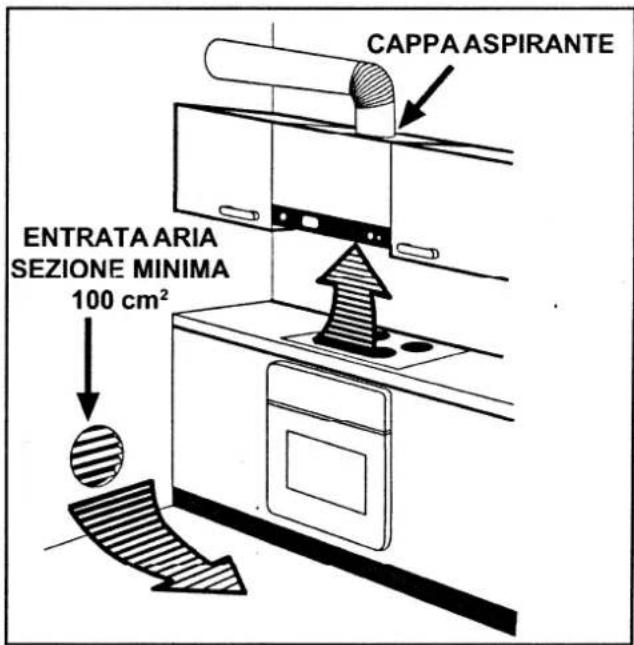

Fig. 7
Scarico dei prodotti della combustione
Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all'esterno (Fig. 7).
In caso non sia possibile installare la cappa, è necessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambiente, purchè esistano le condizioni affinchè l'apertura per la ventilazione possa essere aumentata (vedi Fig. 8) in proporzione alla portata dell'elettroventilatore stesso (UNI-CIG7129).
Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina, un ricambio orario d'aria pari a 3 - 5 volte il suo volume.
Fig. 8
Collegamento alimentazione gas
Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129 - 7131. L'apparecchiatura esce dalla fabbrica collaudata e regolata per il tipo di gas indicato nella targhetta che si trova nella protezione inferiore, vicino al tubo di collegamento gas.
AccertateVi che il tipo di gas con cui sarà alimentata l'apparecchiatura sia lo stesso indicato nella targhetta.
In caso contrario procedete secondo le indicazioni riportate nel paragrafo "Adattamento a diversi tipi di gas".
Per il massimo rendimento ed il minor consumo, assicurateVi che la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle “Caratteristiche dei bruciatori”.
Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conforme alla norma UNI-CIG 7430.
L'utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI-CIG 7432.
Sulla zona terminale della rampa, comprensiva di dado filettato G 1/2", viene montato il raccordo, interponendo fra i componenti la guarnizione come rappresentato in Fig. 9. Avvitate le parti senza forzare, orientate il raccordo nella direzione voluta e quindi serrate il tutto.
Allacciamento
Eseguite l'allacciamento all'impianto gas mediante tubo metallico rigido e raccordi conformi alla norma UNI-CIG 7129, oppure con tubo flessibile di acciaio inox conforme alla norma UNI-CIG 9891, limitatamente a quelli la cui massima estensione è di 2 metri. Fate attenzione che, nel caso di impiego di tubi metallici flessibili, gli stessi non vengano a contatto con parti mobili o schiacciati. Prestate la medesima attenzione anche quando è previsto un abbinamento forno e piano.
Il raccordo di entrata gas nelle apparecchiature è filettato 1/2" maschio cilindrico.
Eseguite l'allacciamento evitando sollecitazioni di qualsiasi genere all'apparecchio.
Ad installazione ultimata, verificate sempre la perfetta tenuta di tutti i raccordi usando una soluzione saponosa. Non eseguite mai questo controllo con una fiamma.
Collegamento elettrico
L'apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 230 V monofase.
Il collegamento deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.
Prima di effettuare il collegamento accertateVi che:
la valvola limitatrice e l'impianto elettrico possano sopportare il carico dell'apparecchio (vedere targhetta matricola);
l'impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme vigenti;
la presa o l'interruttore omnipolare usati siano facilmente raggiungibili con l'apparecchiatura installata.
Montate sul cavo una spina adatta al carico e collegarla ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete, è necessario interporre fra l'apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.
Il cavo di fase di colore marrone (proveniente dal morsetto "L" della morsettiera) deve sempre essere collegato alla fase della rete di alimentazione.
In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 90°C.
Un esempio di percorso ottimale è rappresentato in Fig.10. Il cavo viene guidato mediante l'utilizzo di fas- scette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con l'apparecchiatura sottostante al piano di cottura.
Fig. 10

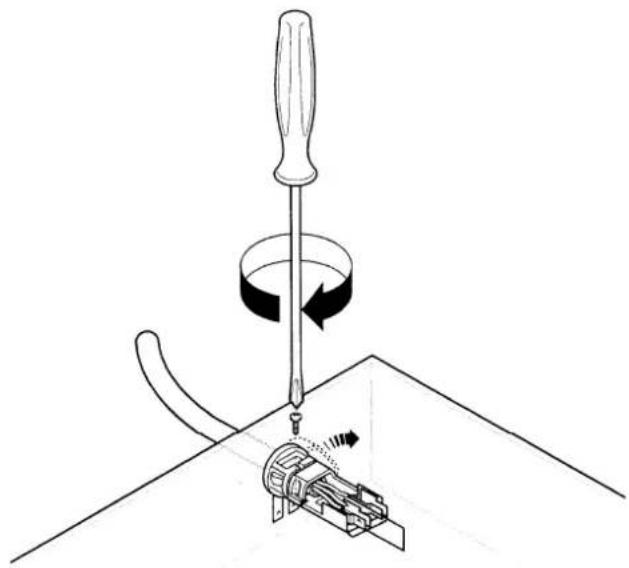

Sostituzione del cavo di alimentazione
Nel caso di sostituzione del cavo è necessario usare solo cavi del tipo H05V2V2-F T90 adatti al carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto di terra giallo/verde sia più lungo di circa 2 cm. dei cavetti di fase e neutro (Fig. 11)-(Fig. 12). Dopo l'allacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.
Fig. 11
Schema elettrico piano
Adattamento ai diversi tipi di gas
Sostituzione degli ugelli
- Togliete le griglie.
- Togliete i cappellotti e gli spartifiamma dai bruciatori.
-
Con una chiave a tubo da 7 svitate e togliete (Fig. 13) gli ugelli, sostituendoli con quelli corrispondenti al tipo di gas di funzionamento (vedi tabella nella pagina seguente).
-
Rimontate le parti eseguendo all'inverso le operazioni descritte.
-
Sostituite quindi la targhetta taratura (posizionata vicino all'attacco della rete gas) con quella corrispondente al nuovo tipo di gas. Quest'ultima si trova nel sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conformi alla norma UNI-CIG 7430.
L'utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI-CIG 7432.
Regolazione del minimo
Per regolare il minimo, procedete come segue.
- Accendete il bruciatore come precedentemente descritto.
- Portate il rubinetto sulla posizione di minima fiamma.
- Estraete le manopole.
- Agite sullo spillo by-pass indicato nella figura 15.
- Se operate una trasformazione da gas metano a gas Gpl, avvitate a fondo in senso orario lo spillo bypass.
- In ogni caso il risultato dovrà essere una piccola fiamma omogenea e regolare su tutta la corona del bruciatore.
- Verificate infine che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.
Le operazioni di adattamento sopra descritte si possono effettuare agevolmente, qualunque sia il posizionamento o il fissaggio del piano di cottura al mobile da cucina.
DIAMETRI DEL BY-PASS
| Bruciatore | ∅ By-pass del rubinetto in centesimi |
| Ausiliario | 28 |
| Semi-rapido | 32 |
| Ultra-rapido con tripla corona | 56 |
CARATTERISTICHE DEI BRUCIATORI
| TIPO DI GAS | TIPO DI BRUCIATORE | MARCATURA UGELLI 1/100 mm | PORTATA TERMICA NOMINALE kW | PORTATA TERMICA RIDOTTA KW | PORTATA NOMINALE IN | PRESSIONE NOMINALE mbar | |
| m3 /h g/h | |||||||
| GAS NATURALE (Metano) | Ultra-rapido (grande) | 146 | 4,0 | 1,2 | 0,381 | - | 20 |
| Semirapido (medio) | 96 | 2,0 | 0,45 | 0,190 | - | ||
| Ausiliario (piccolo) | 70 | 1,0 | 0,33 | 0,095 | - | ||
| GAS LIQUIDO (Butano/Propano) | Ultra-rapido (grande) | 98 | 4,0 | 1,2 | - | 288 | 28-30/37 |
| Semirapido (medio) | 71 | 2,0 | 0,45 | - | 144 | ||
| Ausiliario (piccolo) | 50 | 1,0 | 0,33 | - | 72 | ||

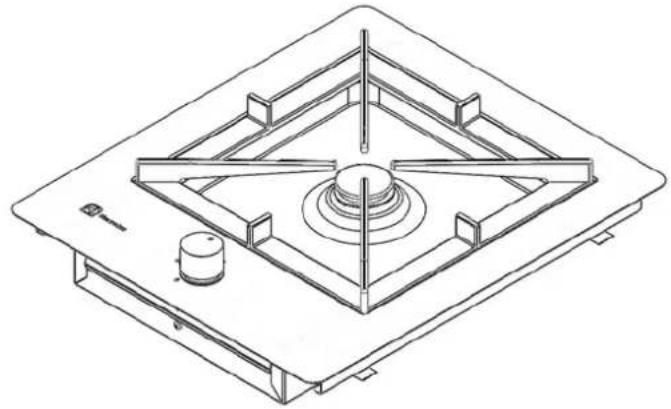

Tipologie piani cottura
Piani con griglie in ghisa
Piani con griglie Inox
Ausiliare
Inserimento e allacciamento
I piani di cottura possono essere montati in un mobile avente un'apertura per l'incasso dalle dimensioni illustrate nella figura Fig.17
Il fissaggio del piano al mobile deve essere effettuato come segue:
Posizionate la guarnizione o l'apposito sigillante (non forniti in dotazione), sul bordo dei lati frontale, posteriore e laterali della sfondatura (come mostrato nella figura 16).
Sistemate il piano nella sfondatura del mobile curandone la centratura.
Fissate il piano al mobile con le apposite piastrine (vedi Fig.20).
Nella Fig.18 e Fig.19 è illustrato lo schema di allacciamento alla linea elettrica e alla rete del gas.
Per l'installazione a semi-filo eseguire, sul top, solo il foro con dimensione 382x447 senza il ribassamento da 2 mm.
Fig.18
Fig.16
Fig.19
A) Terminazione rampa con dado
B) Guarnizione
C) Tappo
Possibilità di inserimento e allacciamento
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
- Per la Vostra sicurezza
- Installazione
- Sicurezza per i bambini
- Durante l'uso
- Consigli per la protezione dell'ambiente
- Guida alla lettura delle istruzioni
- Indice
- Per l'Utente
- Per l'Installatore
- Istruzioni per l'uso
- Le manopole di comando del piano di cottura
- Accensione dei fornelli
- Per un corretto uso dei fornelli
- Pulizia e manutenzione
- Pulizia generale
- Pulizia dell'accenditore elettrico
- Le griglie del piano di cottura
- Le griglie e i cappellotti cromati
- Manutenzione periodica
- Assistenza e ricambi
- Condizioni di garanzia
- Caratteristiche tecniche
- Potenza bruciatori Gas
- Dimensioni dell'apertura per l'incasso
- Istruzioni per l'installatore
- Locale di installazione
- Scarico dei prodotti della combustione
- Collegamento alimentazione gas
- Allacciamento
- Collegamento elettrico
- Sostituzione del cavo di alimentazione
- Schema elettrico piano
- Adattamento ai diversi tipi di gas
- Sostituzione degli ugelli
- Regolazione del minimo
- Tipologie piani cottura
- Inserimento e allacciamento
- Possibilità di inserimento e allacciamento
Marca : REX
Modello : FPZ1OV
Categoria : Cucina
